MANUAL DE USUARIO Buddy 30.3072.01 TFA

Gama de medición temperatura -40°C …60°C Resolución 0,1°C Precisión ±1°C (0 a 50°C) si no ± 1,5°C Alcance Máximo de 100 m (campo libre) Frecuencia de transmisión 433 MHz Potencia máxima de radiofrecuencia transmitida < 10mW Dimensiones de cuerpo 48 (54) x 26 (44) x 129 (135) mm Peso 62 g (solo dispositivo) Estas instrucciones o extractos de las mismas no pueden serpublicados sin la autorización de la TFA Dostmann. Los datostécnicos de este producto corresponden al estado en elmomento de la impresión y pueden ser modificados sin pre-vio aviso. Los actuales datos técnicos e informaciones sobresu producto los puede encontrar bajo el número de artículoen nuestra página web.Declaración UE de conformidadPor la presente, TFA Dostmann declara que el tipo de equiporadioeléctrico 30.3072 es conforme con la Directiva2014/53/UE. El texto completo de la declaración UE de con-formidad está disponible en la dirección Internet siguiente:www.tfa-dostmann.de/service/downloads/cewww.tfa-dostmann.deE-Mail: [e-mail] Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Alemania04/22 – 80 – TFA_No. 30.3072_Anleitung 20.04.2022 15:37 Uhr Seite 1– 2 – – 3 –

Muchas gracias por haber adquirido este disposi- tivo de TFA. Antes de utilizar el dispositivo

Lea detenidamente las instrucciones de uso.

Las instrucciones de uso se adjuntan al disposi- tivo o se pueden descargar en la página web:www.tfa-dostmann.de/en/service/ downloads/instruction-manuals

No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no compro- meterá a sus derechos por vicios, previstos legalmente debido a un uso incorrecto.

Tenga en cuenta ante todo las advertencias de seguridad.

Guarde estas instrucciones de uso en un sitio seguro.

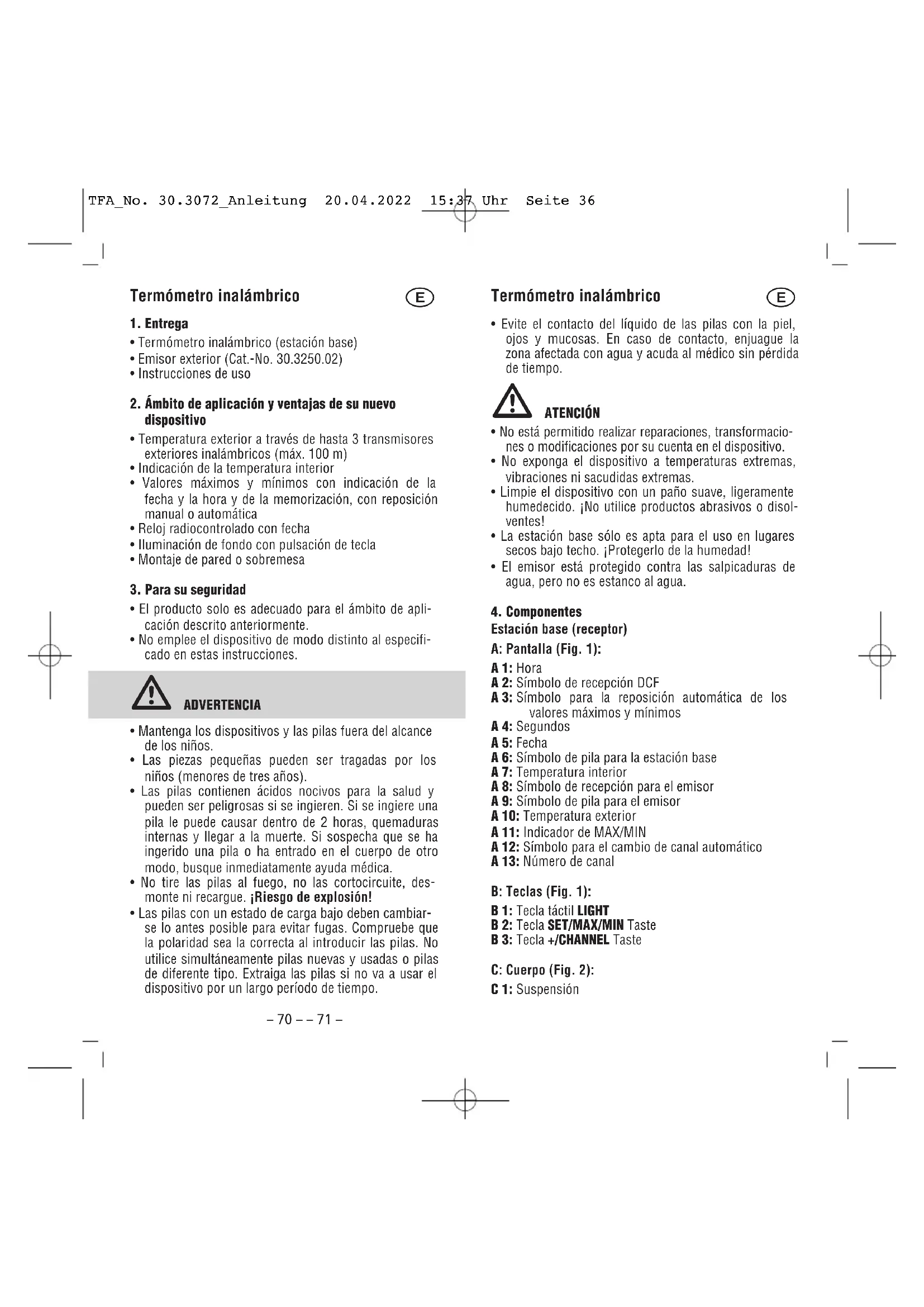

Instrucciones de uso

• Termómetro inalámbrico (estación base)

• Emisor exterior (Cat.-No. 30.3250.02)

• Instrucciones de uso

2. Ámbito de aplicación y ventajas de su nuevo

• Temperatura exterior a través de hasta 3 transmisores exteriores inalámbricos (máx. 100 m)

• Indicación de la temperatura interior

• Valores máximos y mínimos con indicación de la fecha y la hora y de la memorización, con reposición manual o automática

• Reloj radiocontrolado con fecha

• Iluminación de fondo con pulsación de tecla

• Montaje de pared o sobremesa

3. Para su seguridad

• El producto solo es adecuado para el ámbito de apli- cación descrito anteriormente.

• No emplee el dispositivo de modo distinto al especifi- cado en estas instrucciones. ADVERTENCIA

• Mantenga los dispositivos y las pilas fuera del alcance de los niños.

• Las piezas pequeñas pueden ser tragadas por los niños (menores de tres años).

• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.

• No tire las pilas al fuego, no las cortocircuite, des- monte ni recargue. ¡Riesgo de explosión!

• Las pilas con un estado de carga bajo deben cambiar- se lo antes posible para evitar fugas. Compruebe que la polaridad sea la correcta al introducir las pilas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo. Termómetro inalámbrico

• Evite el contacto del líquido de las pilas con la piel, ojos y mucosas. En caso de contacto, enjuague la zona afectada con agua y acuda al médico sin pérdida de tiempo. ATENCIÓN

• No está permitido realizar reparaciones, transformacio- nes o modificaciones por su cuenta en el dispositivo.

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.

• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disol- ventes!

• La estación base sólo es apta para el uso en lugares secos bajo techo. ¡Protegerlo de la humedad!

• El emisor está protegido contra las salpicaduras de agua, pero no es estanco al agua.

Estación base (receptor) A: Pantalla (Fig. 1): A 1: Hora A 2: Símbolo de recepción DCF A 3: Símbolo para la reposición automática de los valores máximos y mínimos A 4: Segundos A 5: Fecha A 6: Símbolo de pila para la estación base A 7: Temperatura interior A 8: Símbolo de recepción para el emisor A 9: Símbolo de pila para el emisor A 10: Temperatura exterior A 11: Indicador de MAX/MIN A 12: Símbolo para el cambio de canal automático A 13: Número de canal B: Teclas (Fig. 1): B 1: Tecla táctil LIGHT B 2: Tecla SET/MAX/MIN Taste B 3: Tecla +/CHANNEL Taste C: Cuerpo (Fig. 2): C 1: Suspensión TFA_No. 30.3072_Anleitung 20.04.2022 15:37 Uhr Seite 36– 72 – – 73 – Termómetro inalámbrico

C 2: Compartimento de las pilas C 3: Soporte (desmontable) Emisor D: Pantalla (Fig. 3): D 1: Canal 1/2/3 D 2: Señal de transmisión D 3: Símbolo de pila para el emisor D 4: Temperatura exterior E: Cuerpo (Fig. 4): E 1: Compartimento de las pilas E 2: Soporto para pared o sobremesa E 3: Huecos para el soporto para montaje de pared F: Teclas en el compartimento de las pilas (Fig. 4): F 1: Tecla TX F 2: Interruptor deslizante 1 2 3 para la selección de canal

5.1 Introducir las pilas

• Coloque los dispositivos sobre una mesa a una dis- tancia de 1,5 metros aprox. entre sí. Evite la proximi- dad de posibles fuentes de interferencias (dispositivos electrónicos y sistemas de radio).

• Abra el compartimento de las pilas del emisor exterior e introduzca dos pilas nuevas 1,5 V AA con la polari- dad correcta. Todos los segmentos LCD se muestran brevemente. En la pantalla aparece la temperatura. El interruptor deslizante está en el canal 1.

• Cierre de nuevo el compartimento de las pilas.

• Despegue la película protectora de la pantalla de la estación base.

• Abra el compartimento de las pilas de la estación base.

• Introduzca dos pilas nuevas 1,5 V AA con la polaridad correcta. Todos los segmentos LCD se muestran bre- vemente. En la pantalla aparece la temperatura inte- rior.

• Cierre de nuevo el compartimento de las pilas.

5.2 Recepción del emisor exterior

• La estación base intenta de recibir la temperatura exterior y el símbolo de recepción parpadea. Termómetro inalámbrico

• Si la recepción es exitosa aparecen la temperatura exterior y el símbolo de recepción en la pantalla de la estación base.

• Si no se recibe la temperatura exterior, “- -, -” perma- nece en la pantalla de la estación base. Compruebe las pilas y inicie un nuevo intento.

• También puede activar la recepción manualmente. Mantenga pulsada la tecla +/CHANNEL a la estación base durante tres segundos. El símbolo de recepción para el emisor exterior parpadea.

• Pulsa la tecla TX en el compartimento de las pilas del emisor. La transmisión de los datos se realiza inme- diatamente y si la recepción es correcta, aparece la temperatura exterior en la pantalla de la estación base.

5.3 Recepción de la señal de radio

• Después de la recepción de los valores exteriores el reloj está ahora tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea.

• Una vez que se ha recibido el código de horario des- pués 3-10 minutos se muestra la hora controlada por radio, la fecha y el símbolo de recepción DCF aparece constantemente en la pantalla.

• La recepción de la señal DCF se llevará a cabo diaria- mente a las 1.00, 2:00 y 3:00 de la mañana. Si la recepción del reloj no tiene éxito, el siguiente intento de recepción se llevará a cabo de nuevo a las 4:00 y 5:00 de la mañana.

• Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej, debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente.

• El reloj funciona como un reloj normal de cuarzo (véase “Ajustes manuales”). Indicaciones para la recepción de la hora radio- controlada

La transmisión de la hora se realiza por medio de un reloj atómico en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Su reloj radiocon- trolado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de la hora de verano e invierno se produce automáticamente. TFA_No. 30.3072_Anleitung 20.04.2022 15:37 Uhr Seite 37– 74 – – 75 – Termómetro inalámbrico

• Por las noches las alteraciones atmosféricas suelen ser reducidas. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y man- tener desviaciones inferiores a 1 segundo. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventana.

• Mantenga pulsada la tecla SET/MAX/MIN durante tres segundos para acceder al modo de ajuste.

• El primer valor ajustable parpadea en la pantalla.

• Puede utilizar la tecla +/CHANNEL para realizar el ajus- te deseado.

• Pulse la tecla SET/MAX/MIN para confirmar el ajuste y pasar al valor siguiente.

• La sucesión se indica como sigue: – Recepción DCF ON/OFF (nivel preseleccionado: DCF ON) – Zona horaria -12/+12 (nivel preseleccionado: DCF 00H) – Horas, minutos – Año, mes, día – Reposición automática para los valores máximos y mínimos ON/OFF (nivel preseleccionado: AUTO OFF MAX MIN)

• Mantenga pulsada la tecla +/CHANNEL en el modo de ajuste, accederá a la pasada rápida. El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 20 segundos.

6.1.1 Recepción de DCF

• De manera predeterminada, la recepción DCF está activada (DCF ON) y después de la recepción exitosa de la señal DCF no es necesario un ajuste horario manual.

• Con la recepción desactivada (DCF OFF) debe ajustar la hora y la fecha manualmente. No aparece ninguna zona horaria.

• Si la recepción de la señal de radio está activada y la recepción es correcta el tiempo ajustado manualmen- te se sobrescribe. Termómetro inalámbrico

• En el modo de ajuste puede ajustar la corrección de la zona horaria.

• La corrección de la zona horaria es necesaria cuando se puede recibir la señal DCF, la zona horaria es dife- rente de la hora DCF (por ejemplo: +1 = una hora más tarde).

6.1.3 Reposición automática para los valores máximos

• En el modo de ajuste puede activar (AUTO ON) o des- activar (AUTO OFF) la reposición automática para los valores máximos y mínimos.

• Si ha activado la reposición automática en la pantalla aparece el símbolo AUTO al lado de la hora actual.

• Los valores máximos y mínimos se reponen diaria- mente automáticamente a las 0.00 h.

6.2 Función máxima/mínima

6.2.1 Indicación de valores máximos y mínimos

• Pulse varias veces la tecla SET/MAX/MIN en el modo normal.

• Se muestran los valores máximos (MAX) y mínimos (MIN) tras la última reposición con especificación de la fecha y la hora de la memorización.

• La sucesión se indica como sigue: temperatura inte- rior (MAX), temperatura interior (MIN), temperatura exterior (MAX), temperatura exterior (MIN).

• Pulse la tecla SET/MAX/MIN otra vez para volver al modo normal.

• El dispositivo sale automáticamente del modo MAX/MIN si no se presiona ninguna tecla.

6.2.2 Reposición de valores máximos y mínimos

a) Reposición manual

• Mantenga pulsada la tecla SET/MAX/MIN mientras en la pantalla aparecen los valores máximos y mínimos. Los valores se borrarán individualmente y se volverá a indicar los valores actuales. b) Reposición automática

• Condición previa: la reposición automática está activa- da en el modo de ajuste (AUTO ON). El símbolo AUTO aparece en la pantalla. TFA_No. 30.3072_Anleitung 20.04.2022 15:37 Uhr Seite 38– 77 – Termómetro inalámbrico

• Los valores máximos y mínimos se reponen diaria- mente automáticamente a las 0.00 h.

• También es posible una reposición manual intermedio.

• Pulse la tecla táctil LIGHT. La iluminación de fondo se activa durante 8 segundos..

• Busque un lugar sombreado y protegido de la lluvia para poner el emisor en el exterior. La irradiación solar directa falsea los valores de medición y la hume- dad permanente perjudica innecesariamente los com- ponentes electrónicos.

• Antes de la instalación definitiva, compruebe si se produce la transmisión de los valores medidos del emisor exterior en el lugar de instalación deseado para la estación base en la sala habitable.

• No opere la estación base en las inmediaciones de la calefacción, de otras fuentes de calor o de la radiación solar directa.

• Evite la proximidad a otros dispositivos eléctricos (televisores, ordenadores, radioteléfonos). Con pare- des macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor (max. 100 m).

9. Cambio de las pilas

• En cuanto aparezca en la pantalla el símbolo de la pila correspondiente, cambie las pilas de la estación base o del emisor.

• Atención: Al cambiar las pilas, debe volver a estable- cerse el contacto entre el emisor exterior y el receptor; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de emisor exterior.

10. Emisores adicionales (opcional)

• Si desea conectar varios emisores, seleccione con el interruptor deslizante 1/2/3 en el compartimento de las pilas del emisor exterior otro canal para cada emi- sor exterior. Introduzca dos pilas nuevas 1,5 V AA. Asegúrese que las pilas estén colocadas con la polari- dad correcta. Active entonces la estación base o comienza una búsqueda manual del emisor: Termómetro inalámbrico

• Con la tecla +/CHANNEL puede seleccionar el emisor deseado.

• Mantenga pulsada la tecla +/CHANNEL durante 3 segundos. Se borra el emisor (canal) registrado.

• Pulsa la tecla TX en el compartimento de las pilas del emisor. La transmisión de los datos se realiza inme- diatamente.

• La temperatura exterior y el número de canal se mues- tran en la pantalla de la estación base. Si ha conectado más de un emisor exterior, puede seleccionar con la tecla +/CHANNEL en la estación base entre los canales

• También puede ajustar un cambio de canal automáti- co. Después del último emisor exterior registrado (1- 3), cuando se pulsa de nuevo la tecla +/CHANNEL se muestra el el símbolo para el cambio de canal automá- tico. Pulse otra vez la tecla +/CHANNEL para apagar la función.

• Pulse repetidamente la tecla SET/MAX/MIN para visua- lizar los valores de temperatura máxima y mínima del canal actualmente seleccionado.

• Después de la puesta en marcha exitosa de los emiso- res exteriores, cierre de nuevo cuidadosamente la tapa del compartimento de las pilas.

Problema Solución Ninguna indicación ➜ Asegúrese que las pilas en la estación base / estén colocadas con la en el emisor polaridad correcta ➜ Cambiar las pilas Ninguna recepción ➜ Ningún emisor exterior de emisor instalado Indicación “- - . -” ➜ Comenzar una búsqueda manual del emisor ➜ Comprobar las pilas del emisor exterior (utilice úni- camente pilas/baterías con una tensión de 1,5 V) ➜ Vuelva a la puesta en marcha del emisor exterior y la estación base de acuer- do a las instrucciones TFA_No. 30.3072_Anleitung 20.04.2022 15:37 Uhr Seite 39– 78 – – 79 – Termómetro inalámbrico

➜ Elegir otro lugar para el emisor y/o la estación base ➜ Reducir la distancia entre el emisor exterior y la estación base ➜ Elimine las fuentes de inter- ferencia Ninguna recepción ➜ Activar la recepción de de DCF radio DCF en el modo de ajuste (ON) ➜ Esperar la recepción de noche ➜ Cambiar de ubicación (factores de interferencia) ➜ Vuelva a la puesta en marcha el dispositivo de acuerdo a las instrucciones ➜ Ajustar la hora manual- mente Indicación incorrecta ➜ Cambiar las pilas Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diríjase al establecimiento donde adquirió el producto.

Este producto y su embalaje han sido fabricados con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados. Así se reducen los residuos y se protege el medio ambiente. Eliminar el embalaje de una forma respetuosa con el medio ambiente a través de los sistemas de recogida esta- blecidos. Eliminación de los dispositivos eléctricos Retire las pilas y baterías recargables que no están instaladas de forma permanente y des- échelas por separado del producto. Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de apara- tos eléctricos y electrónicos (WEEE). No deseche este producto junto con la basura doméstica. Termómetro inalámbrico

El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente. La devolución es gratuita. Tenga en cuenta las normas vigentes actua- les. Eliminación de las pilas Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica. Contienen contaminantes que pueden perju- dicar el medio ambiente y la salud si se elimi- nan de forma inadecuada. Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializa- do o bien en los centros de recogida y reci- claje previstos para ello según el reglamento nacional o local. La devolución es gratuita. Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo.

Estación base Alimentación de tensión Pilas 2 x 1,5 V AA (no incluidas) Recomendamos pilas alcalinas Gama de medición temperatura 0°C … 50°C Resolución 0,1°C Precisión ±1°C Dimensiones de cuerpo 69 x 30 (49) x 155 mm Peso 122 g (solo dispositivo) Emisor exterior Alimentación de tensión Pilas 2 x 1,5 V AA (no incluidas) Recomendamos pilas alcalinas TFA_No. 30.3072_Anleitung 20.04.2022 15:37 Uhr Seite 40
