SC26M1F - Monitor SCHNEIDER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor
Marca	SCHNEIDER
Modelo	SC26M1F
Tamaño de la pantalla	26 pulgadas (formato 21:9)
Resolución máxima	2560 x 1080 @ 75 Hz (DP/HDMI)
Tipo de panel	ADS
Brillo	300 cd/m² (typ.)
Relación de contraste	1000:1
Tiempo de respuesta	6 ms
Ángulo de visión	178° horizontal / 178° vertical
Frecuencia de actualización	75 Hz
Conectividad	1 x DP, 2 x HDMI, 1 x salida de audio
Alimentación	Adaptador de corriente 12V, 3.0A (incluido)
Dimensiones (con base)	620,4 x 490,3 x 230,1 mm
Dimensiones (sin base)	620,4 x 284,9 x 55,8 mm
Peso neto	5,2 kg
Peso bruto	7,84 kg
Montaje en pared	VESA 100 x 100 mm (tornillos incluidos, soporte no incluido)
Funciones principales	Luz azul baja, Sin parpadeo, Adaptive-Sync (FreeSync), modos de visualización predefinidos (Estándar, Juego, RTS, FPS, Película, Texto)
Mantenimiento y limpieza	Usar un paño seco o ligeramente húmedo; no usar alcohol ni amoníaco; desconectar antes de limpiar
Seguridad	No exponer a la lluvia, a la humedad; no abrir la carcasa; no bloquear las aberturas de ventilación
Accesorios incluidos	Adaptador de corriente, cable DP, base (base + sección vertical), manual de usuario, tornillos para montaje en pared (M4x9 mm x 4)
Reparabilidad	No desmontar uno mismo; contactar a un técnico autorizado

Preguntas frecuentes - SC26M1F SCHNEIDER

¿Cómo instalar la base del monitor?

Coloque el monitor en la espuma de embalaje original. Ensamble el soporte y la base con el tornillo de mano M6*L8. Inserte el gancho del soporte en la bayoneta de la carcasa trasera, luego presione suavemente el extremo trasero hasta que el pestillo de bloqueo haga clic. No sostenga la pantalla directamente durante el levantamiento.

¿Qué cables están incluidos en el embalaje?

El embalaje contiene un cable DP, un adaptador de corriente, así como un manual de usuario. El cable HDMI no está incluido.

¿Cómo conectar mi computadora al monitor?

Use el cable DP proporcionado (o un cable HDMI no incluido) para conectar la salida de su tarjeta gráfica al puerto correspondiente del monitor. Luego enchufe el adaptador de corriente. Encienda el monitor con el botón de encendido.

¿Qué hacer si la pantalla permanece negra?

Verifique que el monitor esté encendido (indicador luminoso azul). Si el indicador es rojo, significa que no se detecta ninguna señal. Asegúrese de que la computadora esté encendida y que los cables de video estén correctamente conectados.

¿Cómo ajustar el brillo y el contraste?

Presione el botón M para abrir el menú OSD. Navegue con los botones ▲/▼ para seleccionar 'BRILLO'. Presione M, luego ajuste el brillo y el contraste (0-100). Confirme con M.

¿Cómo activar el modo de luz azul baja?

En el menú OSD, vaya a 'DIVERSOS' luego 'Luz azul baja'. Ajuste el nivel de 0 a 100 para filtrar la luz azul y reducir la fatiga ocular.

¿Puedo fijar el monitor a la pared?

Sí, el monitor es compatible con un montaje en pared VESA 100 x 100 mm. Los tornillos M4x9 mm se incluyen, pero el soporte de montaje en pared no está incluido.

¿Cómo limpiar la pantalla?

Desconecte primero el monitor. Use un paño seco o ligeramente húmedo. No use nunca solventes orgánicos como alcohol o amoníaco, ya que dañarían la pantalla.

¿Cuáles son los modos de visualización disponibles?

El menú OSD ofrece los modos ECO: Estándar, Juego, RTS, FPS, Película y Texto. También puede activar el DCR (contraste dinámico) y el Adaptive-Sync (FreeSync).

¿Qué hacer en caso de problema de conexión?

Verifique la fuente de señal en el menú OSD (DP1, HDMI1, HDMI2). Asegúrese de que el cable esté bien insertado. Pruebe otro cable u otro puerto. Reinicie la computadora y el monitor.

MANUAL DE USUARIO SC26M1F SCHNEIDER

Información importante sobre la seguridad

• Una presión sonora excessiva de los auriculares puede causar una perdida auditiva.
• Por favor, mantenga el monitorApartado de la luz directa delsol, las luces muy brillantes ylas fuentes de calor. Laexposicion prolongada a这些东西entornoscouldellegaradescolorar y dañar el monitor.
• Aparte cualquier objeto que pueda caerse por las ranuras de aire o dificultar una buena ventilación de los componentes electrónicos del monitor.
• Nobloquee las ranuras de aire de la carcasa.
• Cuando posicione el monitor, asegúrese de que el enchufedel cable de alimentación y la toma de corrientes sean

fácilmente accesibles.

• Si apaga el monitor desenchufando el cable de alimentacion o el cable de corriente directa, espere 5segundos antes de connectarlos de nuevo y reanudar el normalfuncionamento de la unidad.
• Utilice solamente el adaptor de alimentacion incluido para alimentar el monitor.
• Si el cable de alimentación está dañado, deben sustituirlo el fabricante o un service de posventa accreditation para evacitar riesgos innecesarios.
• Un uso excessivo del monitor pueda causar malestar ocular. Es acontejalizarlerderdescansos cortos y frecuentes en su lugar de trabajo, en lugar de descansos más largos y menos frecuentes. Por exemple:

un descanso de 5-10 horas cada 50-60 horas. Es más recommendable un uso ininterruptido de la pantalla que un descanso de 15 horas cada dos horas.

• Intenteatarla fatigavisual cuandoutilicela pantalla durante periodoscontinuos:

• Mire objetos que estén a distancias importantes en lugar de centrarse en la pantalla por largos periodos.

• Parpadee voluntariamente con frecencia@mjangas travaja.

• Cierre y mueva los ojos para relajarlos.

• Reposicionlaaltitude y el ángulo de su pantalla enfunciOnde sualtitude.

• Ajuste el brillo y el contraste al

nivel apropriado.

• Ajuste la luminosidad del entorno a la de su pantalla y evite luces fluorescentes y superficies que reflejen mucha luz.

• Consulte con un medico si sus sintomas persisten.

• Desenchufe el monitor si necesita limpiarlo con un paño humedo. La pantalla puede limpiarse con un paño seco cuando está apagada. Evite, no obstarte, utiliser disolventes orgánicos, tales como liquidos que contengan alcohol o amoniaco, a la hora de limpiar su monitor.

• Para evaporar posibles descargas electricas daños permanentes en la unidad, evite exponer el monitor al

polvo, la lluvia, el agua o entornos con altos niveles de humedad.

• Si su monitor se moja,/sequelco con un paño seco lo antes possible.
• Si el agua o alguna sustancia extraña entra en su monitor, apague el monitor y desenchufe el cable de alimentación inmediamente. A continuación, quite el agua o la sustancia extraña y llévelo a un taller de reparación.
• No guarde o utilise el monitor en Lugares expuestos al calor, la luz directa del sol o el frio extremo.
• Para que su monitor funciona optimamente y pueda usarlo por más tiempo, utilizarcelo en un lugar cuyas temperatura y humedad se ENCuentren en los

intervalossiguides:

Temperatura: 0 - 40^ C
Humedad: 20-80% RH

ADVERTENCIA: No deja el monitor expuesto a la lluvia ni en un entorno humedo. No abra la carcasa del monitor a fin de evaporar choques electricos o peligos mecánicos o electricos.

• Desenchufe siempre el monitor antes de limpiarlo. Se aconseja usar un paño ligeramente humedo para limpiar su monitor. No obstarve, un paño siguesiendo lo más seguro. Si utilizes un paño humedo, espere a que el monitor se haya(secado del todo antes de volver a enchufarlo.
• No utilise liquidos y/o productos de limpieza con base de alcohol o amoniaco para limpiar su monitor.
• Este monitor tiene ranuras de ventilación en suazo trazero.

Evite obstruir estas ranuras a fin depreventer el sobrecalentamento del monitor.

• Evite colocar el monitor cerca de fuentes de calor, tales como radiadores portátiles o conductos de calefaction, que pueda dararlo.
• No aplique pulverizadores de limpieza u除外 tipo de liquidos directamente sobre la pantalla o alguna other parte del monitor.
• No introduzca objetos por el monitor, especially por las ranuras de aire.
• Asegúrese siempre de que el monitor se incluye en una superficie plana y segura para evaporar que pueda caerse y danarse.

• Desenchufe su monitor si no lo va a utiliser por un长大o periodo de tiempo.

• No Coloque objetos pesados sobre el monitor o sus cables

• No desarme el monitor ni desinstale sus componentes. Cualquier desmontaje o alteracion no realizada por un technician autorizzato pueda dar lugar a la possible exposacion a tensiones de alto voltaje que pueda causar lesiones graves o la muerte.

• Nunca intenteAbrirelmonitor por su cuenta.Hay tensiones peligrosas en el interior del monitor que podriancausar graveslesiones.

• La toma de corriente debe entrainarse circa de la unidad y ser fácilmente accesible.

HOMI HIOH-DEFINITION MULTIMEDIA INTERFACE

Los TERMINOS HDMI e Interfaz Multimedia de Alta Definencia y el logo HDMI son MARCAS commerciales o MARCAS commerciales registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos yotiros Paises.

Monitor de oficina

Sección 2: Contenido del embalaje

Monitor x 1

Pernos hexagonales M4 x 9 mm x 4 (para montaje mural)
Cable de DP x 1 Adaptador de alimentacion x 1

Soporte - Seccion vertical x 1

Soporte - Base x 1

Manual del usuario x 1

Sección 3: Descripción del producto

3.1 - Botones del monitor

Botón de alimentación: Pulse para encender o apagar el monitor.
2 E Botón de Salida: Pulse para salir.
3 Botón arriba: Pulse para desplazarse hacía arriba por los manos.
4 Botón abajo: Pulse para desplazarse hacía abajo por los manos.
5 M Boton del Menu: Pulse para ver el menu en pantalla o acceder a los submenús.

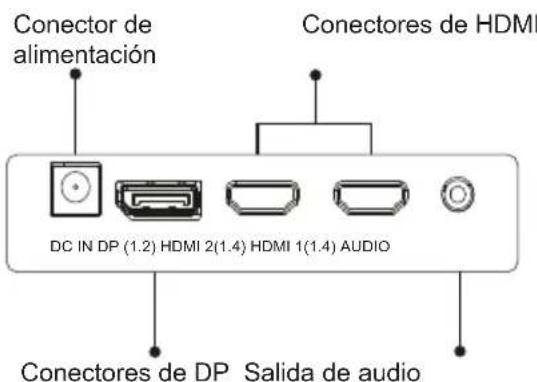

3.2 - Puerto del monitor

6 Conector de alimentacion: Conecte el cable de corriente para alimentar el monitor.
7 Conectores DP: Conecte un extremo del cable de DP al puerto de salute de DP del ordinador y el(othero extremo al puerto de DP del monitor.
8 Entrada de HDMI: Conecte un extremo del cable de HDMI al puerto de salute de HDMI del ordinador y el(othero extremo al puerto de HDMI del monitor.
9 Salida de audio: Conecte el cable de audio para la calidad de seniales de audio.

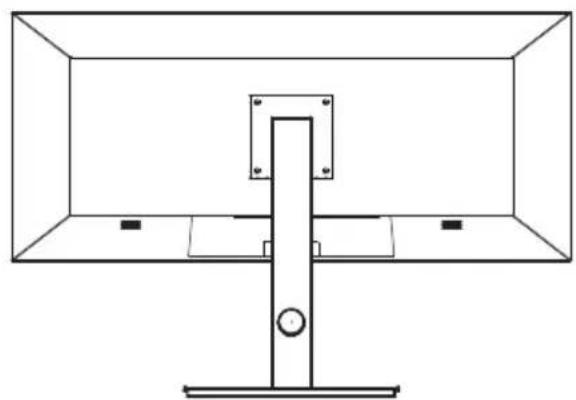

Sección 4: Instalación de la base

Mantenga la espuma bajo del monitor antes de acoplar el soporte.

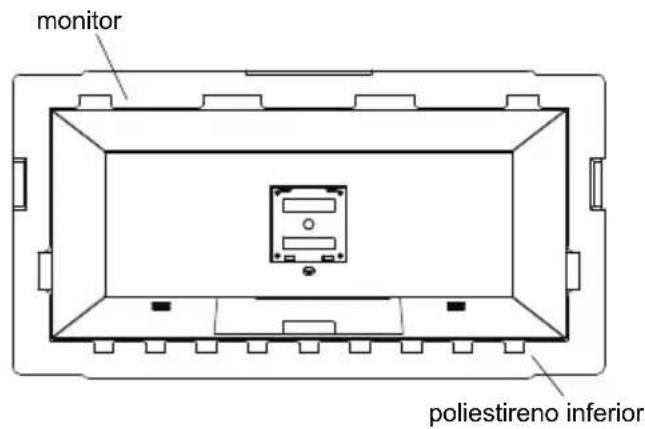

1. Abra el embalaje de cartón, extraiga las cubiertas superior e inferior de poliestireno y colóquelas planas sobre la mesa.

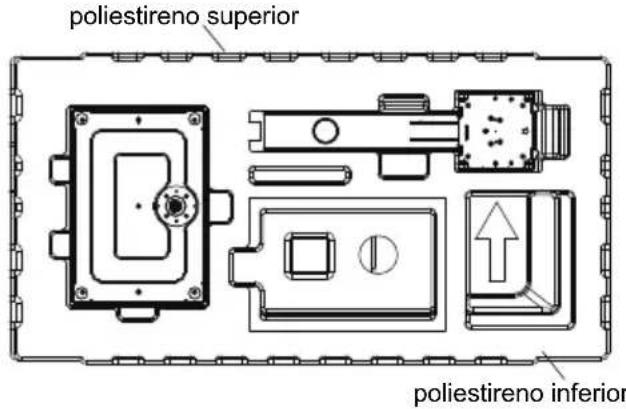

1. Extraiga la cubierta superior de poliestireno, retire la Bolsa de proteccion y, a continuacion, introduzca el monitor en la cubierta inferior de Baolong original.

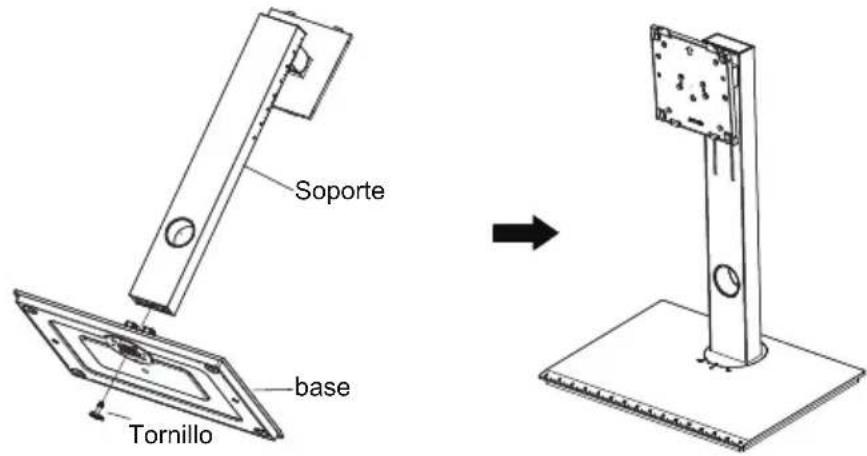

1. Extraiga el soporte y la base y bloquéelos con un tornillo manual M6 * L8.

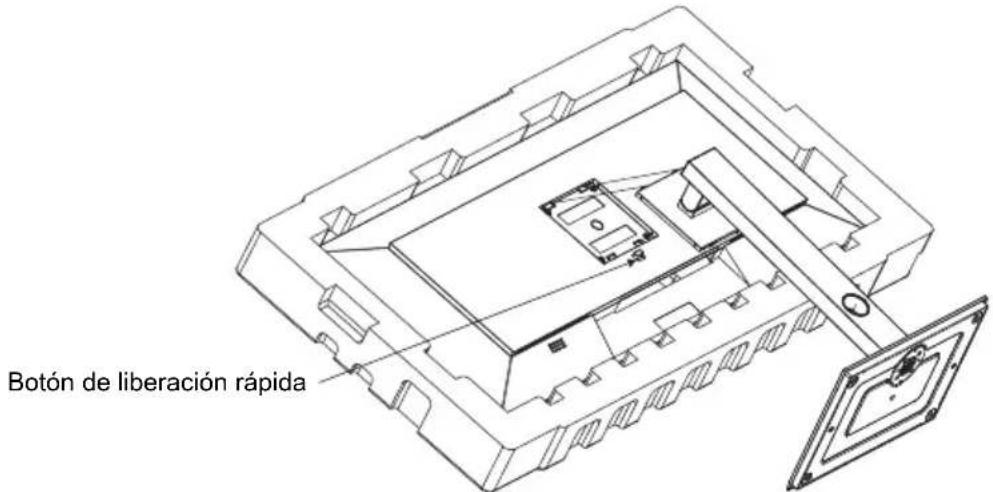

1. Inserte el gancho en la parte frontal del eje giratorio del soporte de elevación en la bayoneta de la carcasa posterior de forma oblicua y presione con cuidado el extremo de cola en direccion perpendicular a la superficie de la carcasa posterior, de forma que el cierre de bloqueo del soporte de elevación pueda engancharse al botón de liberación<rápida de la carcasa trasera. Al misismo tiempo, el botón de liberación<rápida tiene acces de rebote, lo que significa que el extremo de cola ha enganchado en su situó.

1. Sujete el eje de soporte a mano e ice laquina.
   Nota: no sujete la pantalla directamente con las manos durante el proceso de izar laquina para evaporar que la pantalla pueda romperse.

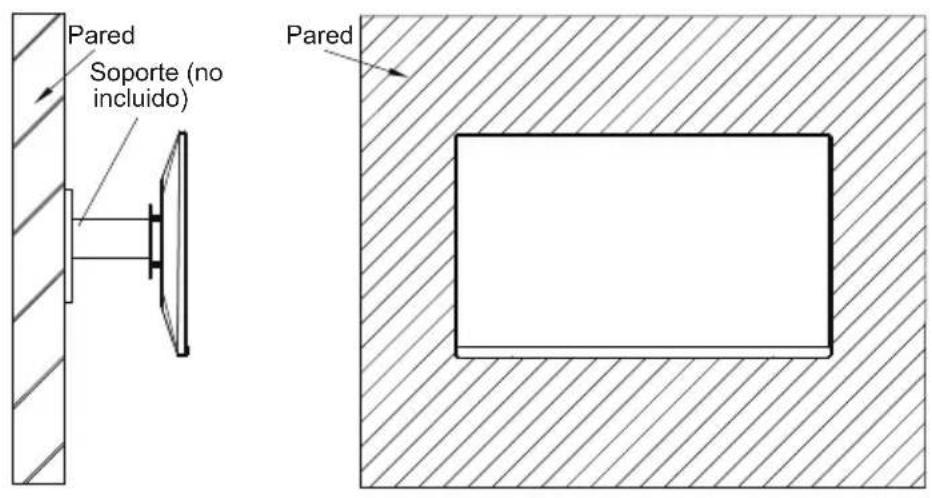

Sección 5: Montaje mural

Este monitor únicamente incluye tornillos que se pueda usar al acoplar el monitor a un soporte tipo VESA de 100^*100mm . No se incluye ningún soporte VESA o accesorio de montaje.

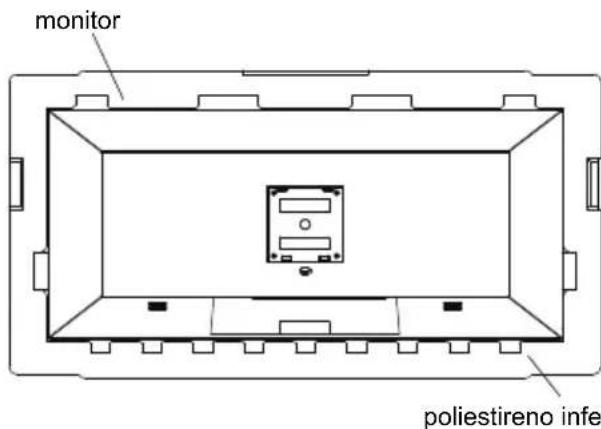

1. Abra el embalaje de cartón, extraiga las cubiertas superior e inferior de poliestireno y colóquelas planas sobre la mesa.

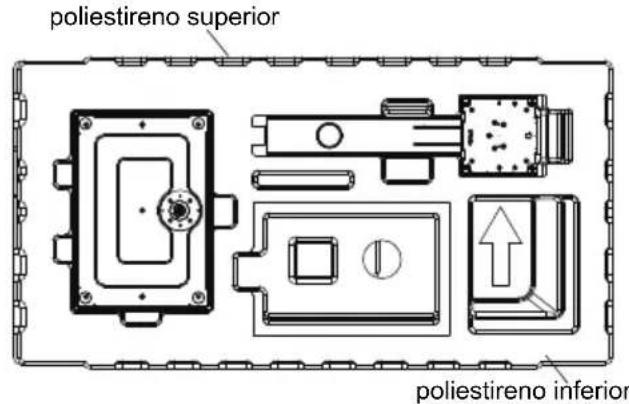

1. Extraiga la cubierta superior de poliestireno, retire la bolsa de proteccion y, a continuacion, introduzca el monitor en la cubierta inferior de Baolong original.

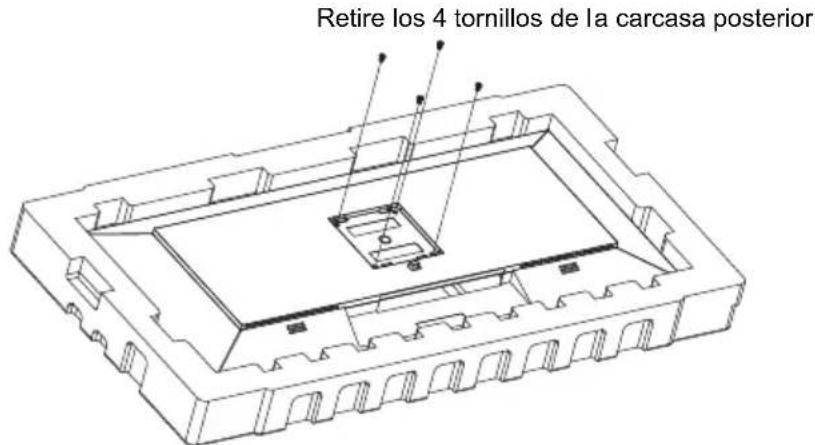

1. Retire los 4 tornillos (M4*9) de la carcasa posterior del acoplamento. Retire los tornillos y mueste la pantalla sin quitar el poliestireno para evaporar la rotura de la pantalla.

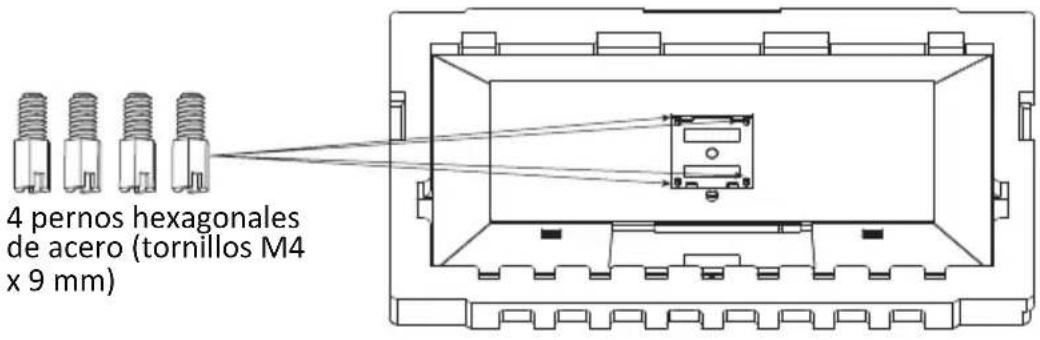

1. En el acoplamento, localice 4 pemos hexagonales con una alta de 10mm , introduzcalos en los orificios roscados M4 de la hendidura de la carcasa posterior y apiételos con un destornillador.

1. Nota: no agarre la Pantalla directamente con las manos durante el proceso de acoplamento de laquina para evaporar que la pantalla pueda romperse.

Sección 6: Opciones de connectividad

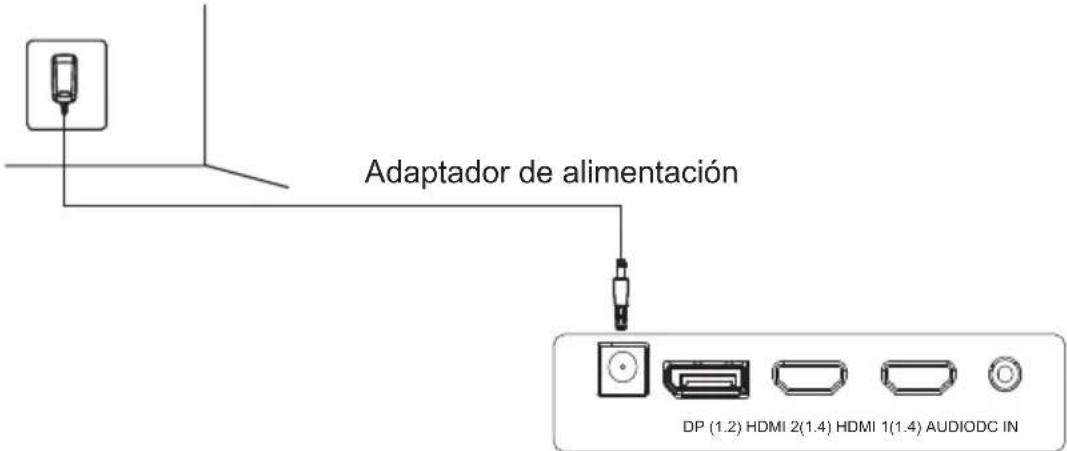

6.1 - Conexión del cable de alimentación

Conecte el cable de alimentacion incluedo al conector de alimentacion y enchufe el other extremo del cable a una toma de corriente.

ES-15

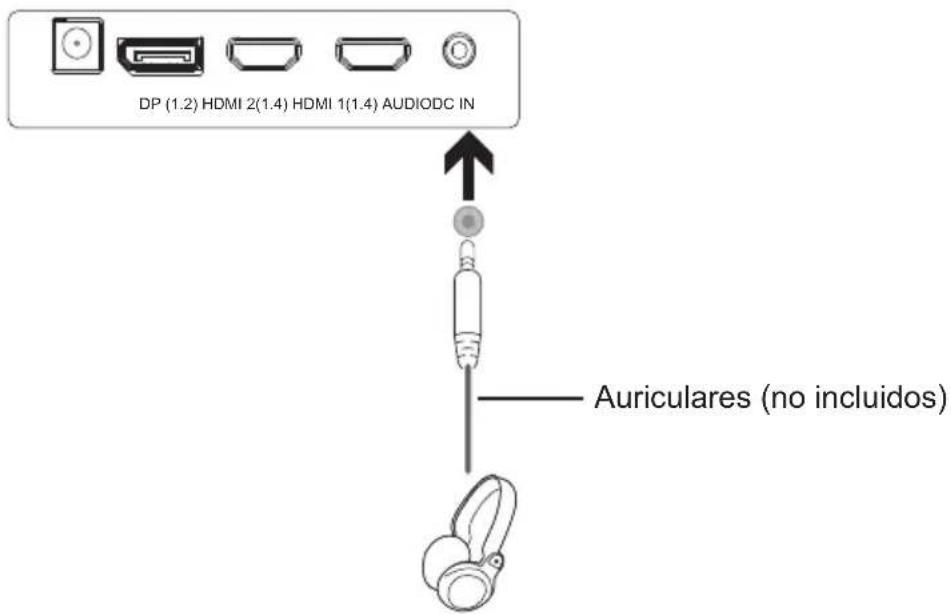

6.2 - Conexión de los auriculares

Conecte sus auriculares para recibir las senales de audio de su monitor. Si sus auriculares están connectados al monitor y existen dispositivos de audio connectados al mesmo tiempo a su ordinador, los dispositivos de audio no sonarán. Los auriculares yDEMAsdispositivosdeaudio noestánincluidos.

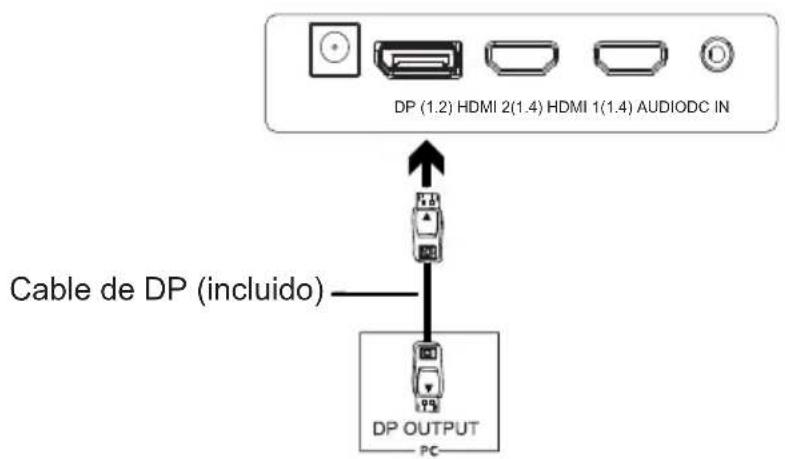

6.3 - Conectividad DP

Para que el monitor pueda recibir las señales de DP del ordinador, utilise el cable de DP para conectar el monitor al ordinador

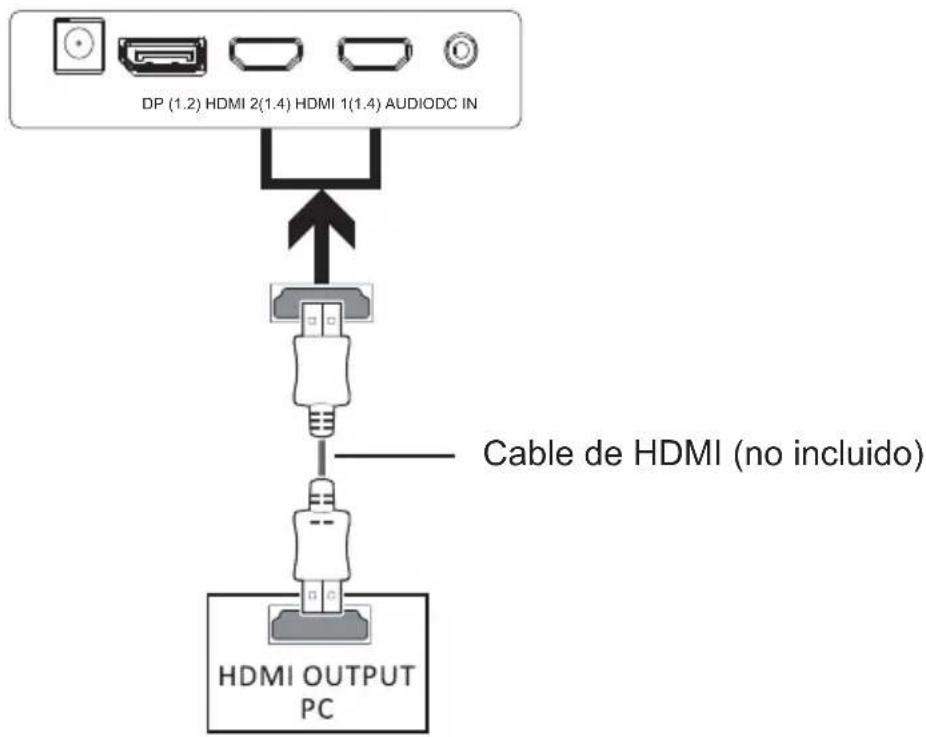

6.4 - Conectividad HDMI

Para que el monitor pueda recibir señales de HDMI del ordinador, utilise un cable de HDMI para connecte el monitor al ordinador.

Sección 7: Funciones BASicas

1. Conecte un extremo del cable de DP a la tarjeta grafica de su PC. también seoulda utiliser un cable de HDMI. El cable de HDMI no está incluido.
2. Conecte el除外 extremo del cable al conector correspondiente de su monitor.

1. Conecte un extremo del cable de alimentacion al monitor y el othero extremo del cable a la fuente de alimentacion. Se recomienda utiliser un protector de sobretensiones del voltaje apropiado si no dispone de un acceso directo a una toma de corriente.
2. Localice el boton de alimentacion del monitor y pulselo para encenderlo.

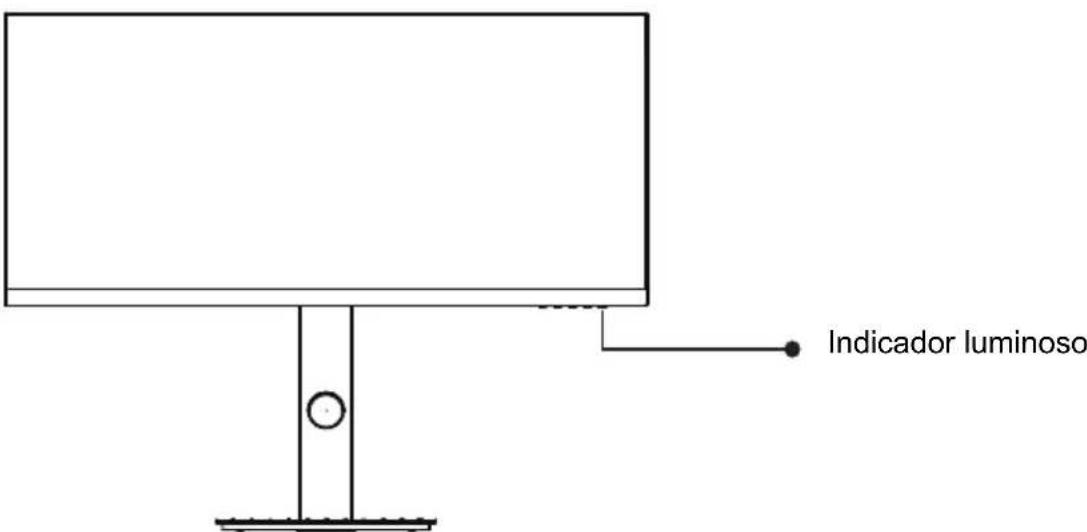

Sección 8: Indicador luminoso

La luz azul indica que el monitor está encendido y funciona con normalidad. Si la luz roja estuvierra siempre iluminada, thiso significaray que no hay fuente de video,que no existe senal horizontal o vertical o que se detecta bajo voltaje. Asegurese de que su ordinador este encendido y que todos los cables de video esten bien enchufados y/o connectados.

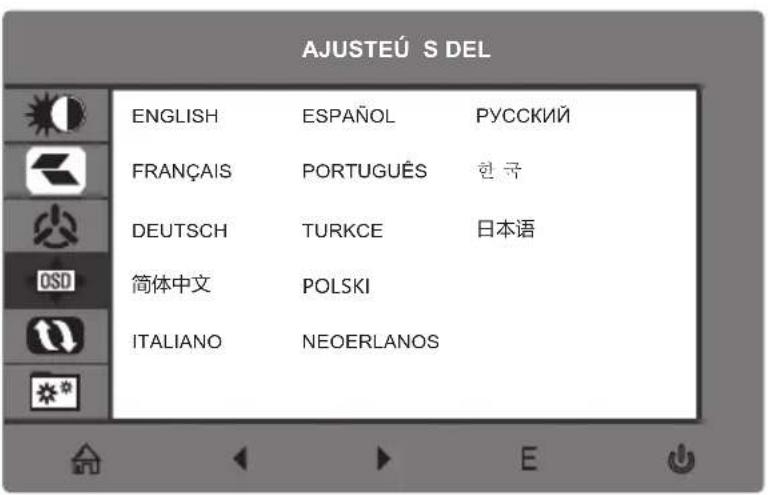

AJUSTES DE IDIOMA

1. Pulse该如何从这些 botones (M, , , E, ) para hacer la ventana de navigation.

Cuando utilise el monitor por primera vez, los parámetros se optimizarán automatistically en base a la configuración de su ordinador.

1. Pulse M para acceder al menu en pantalla. Pulse para elegir un IDIOMA.

1. Pulse M para elegir su idioma.

Apartado 9: Menu en pantalla

El menu en pantalla (OSD) puede usarse paraJKLM dos parámedicos del monitor. Este menu aparecería en la pantalla cuando el monitor y pulsar el botón M.

Cuando utilise el monitor por primera vez, los parámetros se optimizarán automatistically en base a la configuración de su ordinador.

1. Pulse综合素质 de los botones (M, , , E, ) para activar la ventana de navigation.

1. Pulse M para acceder al menu en pantalla.

1. Pulse para navegar por lasmericanas.

2. Vaya hasta la funciona deseada y pulse M para acceder a su submenú.

3. Pulse o para navegar por los submenús y pulse M para selecciónar la funciona deseada.
4. Pulse ▲ o▼ para ir hasta unaopyulse M para confirmar losajustes ysalir de la pantalla actual.
5. Pulse E a salute de la pantalla actual.

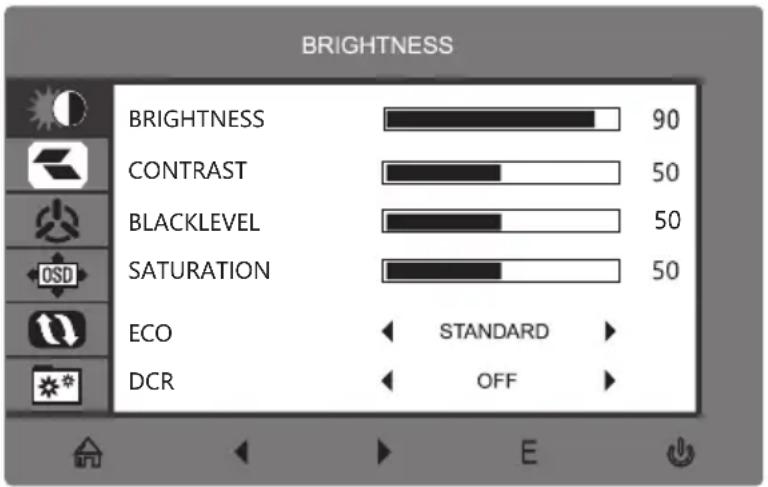

10.1 - Funciones del menu en pantalla

Menú principal	Submenú	Opciones	Descripción
BRILLO	Brillo	0-100	Ajustar el brillo de la pantalla
	Contraste	0-100	Ajustar el contraste de la pantalla
	Nivel de negro	0-100 Ajustar el navel	de negro de la pantalla
	Saturación	0-100	Ajustar la saturación de la pantalla
	ECO	Normal, Videojuego, RTS (estrategia en tiempo real), FPS, Película, Teletexto	Establecer el modo de visualización
	DCR	Activar Habilitar la functión DCR
		Desactivar	Deshabilitar la functión DCR
IMAGEN	Relación de aspecto	Ancho, Auto, 4:3	Establecer la relacion de aspecto
TEMP. DEL COLOR	Temperatura del color	Cálido, Personalizado, Frío	Ajustar el color de la temperatura
	Rojo 0-100		Personalizar los componentes RGB
	Verde	0-100
	Azul	0-100

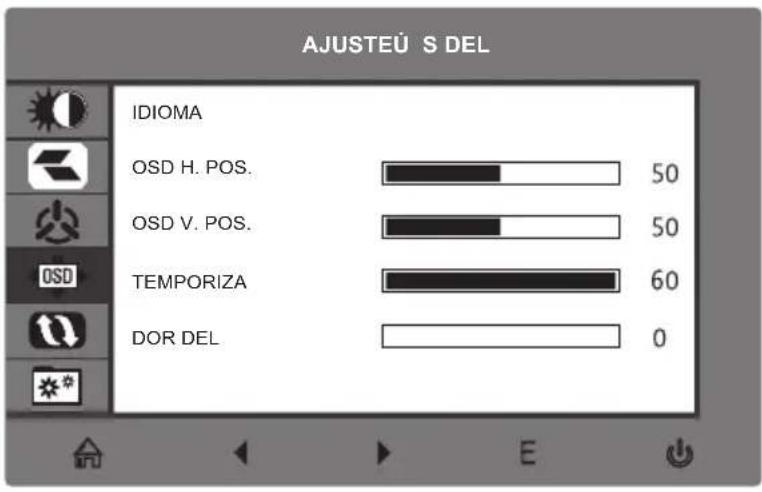

OSD SETTING (CONFIGURación DE OSD)	Idioma	English, Espanol, Puesnik, Français, Deutsch, Turkce,简体中文, Polski, Italiano, 日本语, Netherlands	Establecer el idioma del menú en pantalla
	OSD H. POS.	0-100	Ajustar la posición del menú en pantalla horizontalmente
	OSD POS. V.	0-100	Ajustar la posición del menú enPGAFTA verticalmente
	Temporizador del menú en pantalla	0~60	Establecer el tiempo que el menú permanece activo enPGAFTA的最后一刹那 de uso
	Transparencia	0-100	Ajustar la transparencia general del menú enPGAFTA
RESTABLECER	Restablecer	N/A	Restablecer la configuración del monitor
MISC	Fuente de la sealsnal	DP1, HDMI1, HDMI2	Mostrar la sealsnal de entrada
	Volumen	0-100	Ajustar el volumen del sonido
	Atenuación de luz azul	0-100 Ajustar el navel	de filtrado de la luz azul
	Adaptative-Sync (Sincronización adaptable)	Activar, Desactivar	Habilitar / Deshabilitar la funciona FreeSync
	Altavoz	Alto, Medio, Bajo, Desactivado	Establecer la funciona de altovoz

12.1 - Especillasiones

Elemento	Delle
N.° de modelos	SC26-M1F
	26 Tamaño de la pantalla
Fürmato 21:9
Brillo 300 cd/m2 (typ)
Tipo de panel ADS
Resolución	DP 1.2: 2560 x 1080 @ 75 Hz HDMI 1.4: 2560 x 1080 @ 75 Hz
Frecuencia de refresco	75 Hz
	6 ms Tiempo de respecta
Ángulo de visualización	178° (H) / 178° (V)
	1000: 1 Relación de contraste
	100 x 100 mm Soporte mural VESA
Gama de-coloredes 16,7 milles	lones
Adaptative-Sync (Sincronización adaptable)	SI
Puertos	DP * 1, HDMI * 2
Alimentación electrica	12 V CC -3-0 A
Audio SI
	NO Altavoces
	Sí Salida de audio
Accesorios
	Sí Adaptador
	Sí Cable de DP
Funciones adiciones
	Sí Atenuación de luz azul
	Sí Sin parpadeo
Dimensiones
Dimensiones con la base de soporte	620.4*490.3*230.1mm
Dimensiones sin la base de soporte	620.4*284.9*55.8mm
Peso neto	5,2 kg
Peso bruto	7.84 kg

LISTA DE SINCRONIZACIONES COMPATIBLES

Sincronización establecida	DP HDMI
720 x 400 @ 70 Hz	√ √
640 x 480 @ 60 Hz	√ √
800 x 600 @ 60 Hz	√ √
1024 x 768 @ 60 Hz	√	√
1024 x 768 @ 75 Hz	√ √
1028 x 1027 @ 5 Hz	√ √
1280 x 1024 @ 75 Hz	√ √

Sincronización estándar	DP HDMI
1152 x 864 @ 75 Hz	√ √
1280 x 720 @ 60 Hz	√ √
1280 x 960 @ 60 Hz	√ √
1280 x 1024 @ 60 Hz	√	√
1440 x 900 @ 60 Hz	√ √
1600 x 1200 @ 60 Hz	√ √
1680 x 1050 @ 60 Hz	√ √
1920 x 1080 @ 60 Hz	√ √

Sincronización detallada	DP HDMI
1920 x 1080 @ 75 Hz	√ √
2560 x 1080 @ 75 Hz	√ √
2560 x 1080 @ 60 Hz	√	√

12.2 - Resoluciones compatibles para HDMI / DP

Los requisitos siguientes son losolestimos para su monitor. Estos requisitos estan recomendados para poderutilizarplenanmentetodaslasfunecionesdelmonitoryaseguraruna alta calidadde la imagen.

Requisitos minimos

Sistema operativo: Windows 7 / Windows® 8/64-bit Windows 10 (último Service Pack) o superior. Procesador (CPU): Intel® Core™ i5 o superior, AMD Phenom™ II X3 o superior. Tarjeta grafica: NVIDIA GeForce GTX 950 o AMD Radeon™ R9 380 o superior. Memoria: 6 GB de RAM

Todas las marcas commerciales o nombres commerciales registrados son propidad de sus respectivos propriétarios.

ELIMINACION DEL DISPOSITIVO

• El logo en el producto indica que el reciclaje de este producto está cubierto por la Directiva 2012/19/UE del 4 de julio 2012 sobre el desecho de produits electrónicos (RAEE).

• La presencia de sustancias peligrosas en los equipos electricos y electrónicos podra tener consecuencias potecuales para el medioambiente y la salute humana en el ciclo de reprocesamento de este producto.

• Por este motivo, al/DDar al final de su vida util, este producto no debera desecharse con Others deserdicios no reciclables.

• Como consumidor final,asted jugega un papel crucial en los ciclos de reutilizacion,reiclaje ydemas formas de recuperacion de componentes electricos y electronicos.Las autoridades locales y los distribuidores han establishido un procedimiento especial para recoger y recicular este producto.
• Usted tiene la obligation de usar los sistemas de recogida de desechos;puestos a disposicion por sus autoridades locales.

Hoja de información del producto según la norma n.° 2019/2013 de la UE. La etiqueta energetica de pantallas electrónicas y televisores puede encontrarse en la URL o el número QR indicado en la URL de etiqueta energetica: https://eprel.ec.europa.eu/qrl767563.

Información sobre fuentes de alimentación externa según la norma 2019/1782/UE de la Comisión

	Valor	Unidad
Identificador de modelos	GQ36-120300-AG
Nombre omarca comercial del fabricante	3YE
Tensión de entrada	100-240V	V
Frecuencia de entrada CA	50/60	Hz
Tensión de salute	12.0	V
Courant de sortie	3.0	A
Potencia de salute	36.0	W
Eficiencia activa media	88.58	%
Eficiencia conarga baja (10%)	86.97	%
Consumo energetico sinonga	0.083	W

Nãobloqueie estas aberturas, para evitar o sobreaquecidonto do monitor.

LISTA DE TEMPORIZADOR SUPORTADO

Temporizador estabelecido	DP HDMI
720 x 400 @70Hz	√ √
640 x 480 @60Hz	√ √
800 x 600 @60Hz	√ √
1024 x 768 @60Hz	√	√
1024 x 768 @75Hz	√ √
1028 x 1027 @ 5Hz	√ √
1280 x 1024 @75Hz	√ √

Temporização padrão	DP HDMI
1152x 864 @75Hz	√ √
1280 x 720 @60Hz	√ √
1280 x 960 @60Hz	√ √
1280 x 1024 @60Hz	√	√
1440 x 900 @60Hz	√ √
1600x 1200 @60Hz	√ √
1680 x 1050 @60Hz	√ √
1920 x 1080 @60Hz	√ √

Información sobre fuentes de alimentación externa según la norma 2019/1782/UE de la Comisión
