BEDIENUNGSANLEITUNG SC26M1F SCHNEIDER

Entfernen Sie alle Gegenstände, die in die Lüftungsschlitze fallen oder eine ausreichende Kühlung der Elektronik des Monitors verhindern könnten. x Blockieren Sie nicht die Lüftungsschlitze im Gehäuse. x Achten Sie beim Aufstellen desDE-3 Monitors darauf, dass der Stecker des Netzkabels und die Steckdose gut zugänglich sind. x Wenn Sie den Monitor ausschalten, indem Sie das Netzkabel oder DC-Netzkabel trennen, warten Sie 5 Sekunden, bevor Sie das Netzkabel oder DC-Netzkabel für den normalen Betrieb wieder anschließen. x Verwenden Sie nur den mitgelieferten DC-Adapter, um den Monitor mit Strom zu versorgen. x Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder einem qualifizierten Kundendienst ersetzt werden, um Gefahren zu vermeiden. x Übermäßige Nutzung desDE-4 Monitors kann zu visuellen Beschwerden führen. Es empfiehlt sich daher, häufig kürzere Pausen einzulegen anstatt weniger häufig längere Pausen, zum Beispiel nach 50 bis 60 Minuten eine Pause von 5 bis10 Minuten. Dies ist bei kontinuierlicher Arbeit am Bildschirm empfehlenswerter als alle zwei Stunden eine Pause von 15 Minuten. x Schützen Sie Ihre Augen vor Überbelastung, wenn Sie den Bildschirm für einen längeren Zeitraum ununterbrochen benutzen: - Auf Dinge, die unterschiedlich weit vom Bildschirm entfernt sind, blicken, anstatt lange Zeit direkt auf den Bildschirm. - Regelmäßig bei der Arbeit amDE-5 Bildschirm blinzeln. - Zur Entspannung die Augen schließen und langsam rollen. - Höhe und Winkel Ihres Bildschirms entsprechend Ihrer Größe einstellen. - Helligkeit und Kontrast auf die richtige Stufe einstellen. - Umgebungsbeleuchtung entsprechend der Helligkeit auf Ihrem Bildschirm einstellen. Fluoreszierendes Licht und Oberflächen, die zu viel Licht reflektieren, sollten vermieden werden. - Wenden Sie sich an einen Arzt, wenn Ihre Symptome weiterbestehen. x Ziehen Sie den Stecker desDE-6 Monitors aus der Steckdose, wenn Sie ihn mit einem feuchten Tuch reinigen müssen. Der Bildschirm kann mit einem trockenen Tuch abgewischt werden, wenn er ausgeschaltet ist. Verwenden Sie jedoch niemals organische Lösungsmittel, wie alkoholhaltige Flüssigkeiten oder Ammoniak, um Ihren Monitor zu reinigen. x Um das Risiko von Stromschlägen oder dauerhaften Schäden am Gerät zu vermeiden, schützen Sie den Monitor vor Staub, Regen, Wasser oder Umgebungen mit hoher Luftfeuchtigkeit. x Wenn Ihr Monitor nass wird, wischen Sie ihn so schnell wie möglich mit einem trockenen Tuch ab.DE-7 x Wenn ein Fremdstoff oder Wasser in Ihren Monitor gelangt, ziehen Sie bitte sofort das Netzkabel aus der Steckdose. Entfernen Sie denn den Fremdstoff oder das Wasser, und senden Sie das Gerät an das Wartungszentrum. x Lagern oder verwenden Sie den Monitor nicht an Orten, wo er Hitze, direktem Sonnenlicht oder extremer Kälte ausgesetzt ist. x Um eine lange Nutzungsdauer bei optimaler Leistungsfähigkeit Ihres Monitors zu gewährleisten, verwenden Sie den Monitor bitte an einem Ort, dessen Temperatur und Luftfeuchtigkeit innerhalb der folgenden Bereiche liegen: ¾ Temperatur: 0-40 C ¾ Luftfeuchtigkeit: 20-80 % RHDE-8 WARNUNG: Schützen Sie den Monitor vor Regen, stellen Sie ihn nicht in einer feuchten Umgebung auf und öffnen Sie das Monitorgehäuse nicht, um Stromschläge, elektrische und/oder mechanische Gefahren zu vermeiden. z Trennen Sie vor der Reinigung des Monitors immer das Netzkabel von der Steckdose. Es empfiehlt sich, ein trockenes oder leicht angefeuchtetes Tuch zur Reinigung Ihres Monitors zu verwenden. Ein trockenes Tuch ist jedoch die sicherste Option. Wenn Sie ein feuchtes Tuch verwenden, warten Sie, bis der Monitor vollständig trocken ist, bevor Sie ihn wieder anschließen. z Verwenden Sie keine Flüssigkeit und/oderDE-9 alkoholhaltigen Reiniger oder Ammoniak, um Ihren Monitor zu reinigen. z An der Rückseite dieses Monitors befinden sich Lüftungsöffnungen. Blockieren Sie diese Öffnungen nicht, um eine Überhitzung des Monitors zu verhindern. z Stellen Sie ihn nicht in der Nähe von Wärmequellen wie tragbaren Heizkörpern oder Heizungskanälen auf, da dies Ihren Monitor beschädigen kann. z Sprühen Sie keine Reiniger und/oder Flüssigkeit ganz gleich welcher Art direkt auf den Bildschirm oder auf einen anderen Teil des Monitors. z Stecken Sie nichts in den Monitor, insbesondere nicht in die Lüftungsöffnungen.DE-10 z Stellen Sie immer sicher, dass Ihr Monitor auf einer ebenen Oberfläche steht, von der er nicht herunterfallen und beschädigt werden kann. z Ziehen Sie den Stecker des Monitors aus der Steckdose, wenn Sie ihn für einen längeren Zeitraum nicht verwenden möchten. z Stellen Sie keine schweren Gegenstände auf den Monitor und die Kabel des Monitors. z Zerlegen oder entfernen Sie keine Bestandteile des Monitors Zerlegen, Änderungen am Monitor usw., die nicht von einem zugelassenen Techniker ausgeführt werden, können den Monitor beschädigen und/oder den Benutzer potenziell hoher elektrischer Spannung aussetzen, wodurch schwereDE-11 Verletzungen mit möglicher Todesfolge verursacht werden können. z Versuchen Sie niemals, das Monitorgehäuse zu öffnen. Die gefährlich hohen Spannungen im Inneren des Monitors können zu schweren körperlichen Verletzungen führen. z Die Steckdose muss in der Nähe des Geräts angebracht und schnell zugänglich sein. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface und das HDMI Logo sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.DE-12 Büro-Monitor Abschnitt 2: Inhalt Monitor x1 M4x9 mm Sechskantschrauben x4 (für Wandmontage) DP-Kabel x1 Netzadapter x 1 Ständer - Aufrechtes Teil x1 Ständer - Basis x1 Benutzerhandbuch x1 Büro-Monitor Benutzerhandbuch SC26-M1FAbschnitt 3: Produktübersicht

Netzschalter: Zum Ein-/Ausschalten des Monitors drücken.

Beenden-Taste: Zum Beenden drücken. Aufwärts-Taste: Drücken, um in den Menüs nach oben zu navigieren. Abwärts-Taste: Drücken, um in den Menüs nach unten zu navigieren. Menü-Taste: Zum Aufrufen des OSD-Menüs und Öffnen der Untermenüs

Netzanschluss: Zum Anschließen des Monitor-Netzkabels für die Stromversorgung des Monitors. DP-Anschlüsse: Ein Ende des DP-Kabels mit dem DP-Anschluss des Computers und das andere Ende mit dem DP-Anschluss des Monitors verbinden. HDMI-Eingang: Ein Ende des HDMI-Kabels mit dem HDMI-Anschluss des Computers und das andere Ende mit dem HDMI-Anschluss des Monitors verbinden. Audio-Ausgang: Zum Anschließen des Audiokabels zur Ausgabe von Audiosignalen.

EDE-14 Abschnitt 4: Basisinstallation Lassen Sie den Monitor auf dem Schaumstoff liegen, bevor Sie den Ständer anbringen.

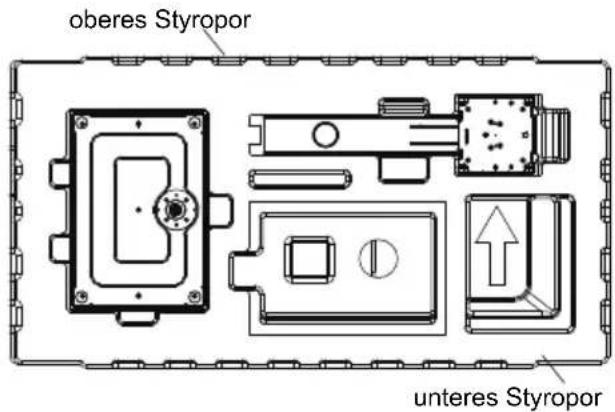

1. Öffnen Sie den Karton, nehmen Sie die obere und untere Abdeckung aus Styropor

heraus und legen Sie sie flach auf den Tisch. oberes Styropor unteres Styropor

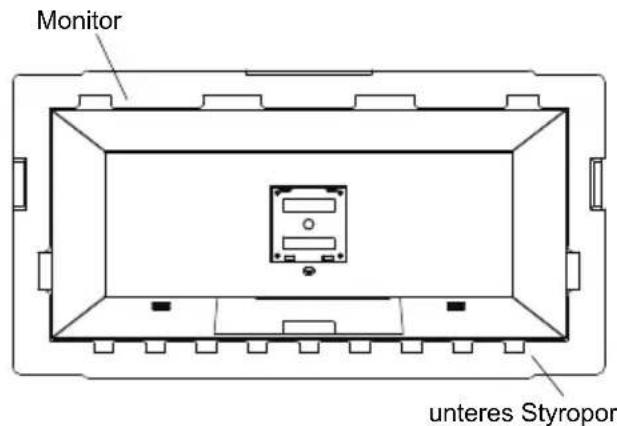

2. Nehmen Sie die obere Styroporabdeckung ab, nehmen Sie die Schutztasche

heraus und legen Sie den Monitor in die untere Originalabdeckung von Baolong. Monitor unteres Styropor

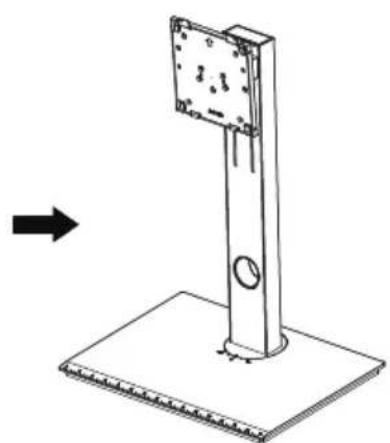

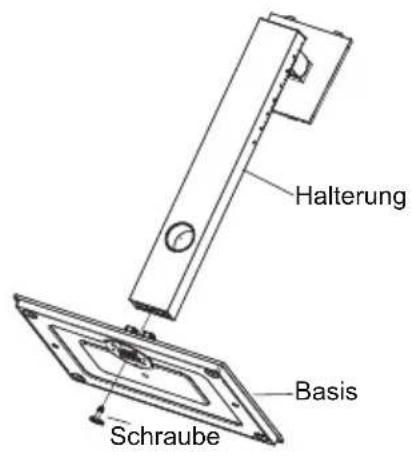

3. Nehmen Sie die Halterung und den Sockel heraus und sichern Sie sie mit einer

Handschraube M6 * L8. Halterung Basis SchraubeDE-15

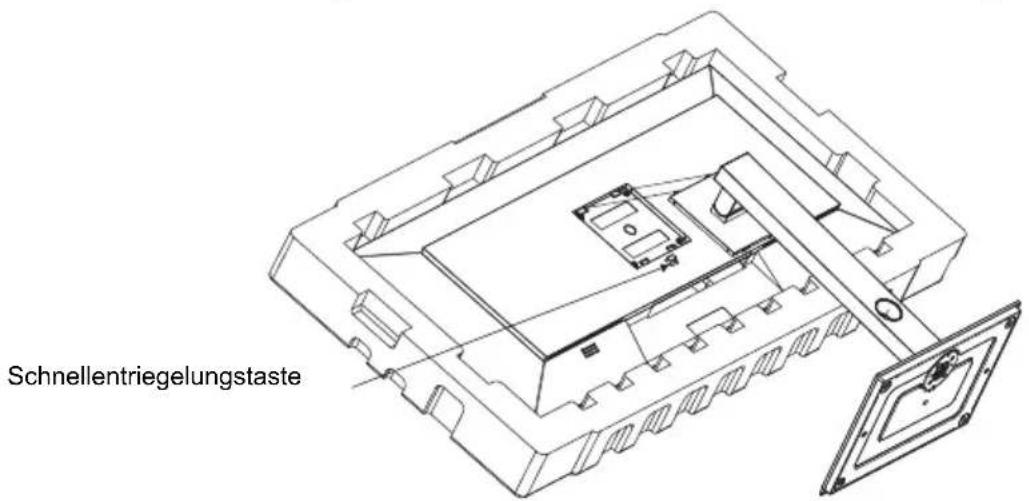

4. Führen Sie den Haken am vorderen Ende des Drehholms des Hebehalterung schräg in

das Bajonett der hinteren Schale ein und drücken Sie das hintere Ende leicht senkrecht zur Oberfläche der hinteren Schale, sodass die Verriegelungsklinke der Hebehalterung in die Schnellentriegelungstaste des hinteren Gehäuses einrasteten kann. Gleichzeitig hat die Schnellentriegeltaste eine Rückstoß, sodass das Ende festgeklemmt wird. Schnellentriegelungstaste

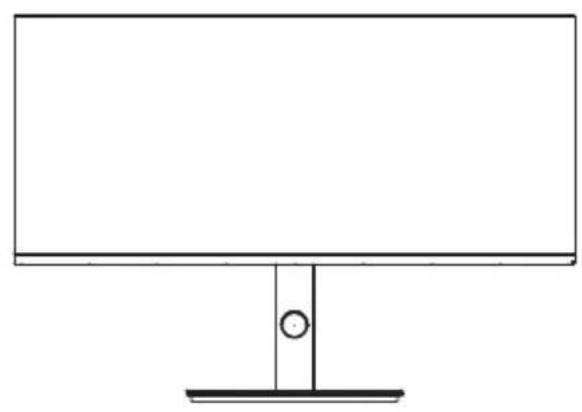

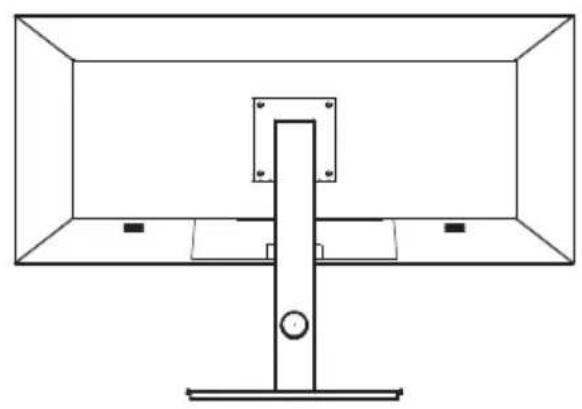

5. Halten Sie die Stützwelle mit der Hand fest und richten Sie das Gerät auf.

Hinweis: Halten Sie den Monitor während des Aufrichtens des Geräts nicht direkt mit den Händen fest, um einen Brechen des Bildschirms zu vermeiden.DE-16 Abschnitt 5: Wandhalterung Im Lieferumfang dieses Monitors sind nur Schrauben enthalten, die für die Befestigung des Monitors an einer Halterung des Typs VESA 100*100 mm verwendet werden können. Im Lieferumfang ist keine VESA-Halterung und kein Montagezubehör enthalten.

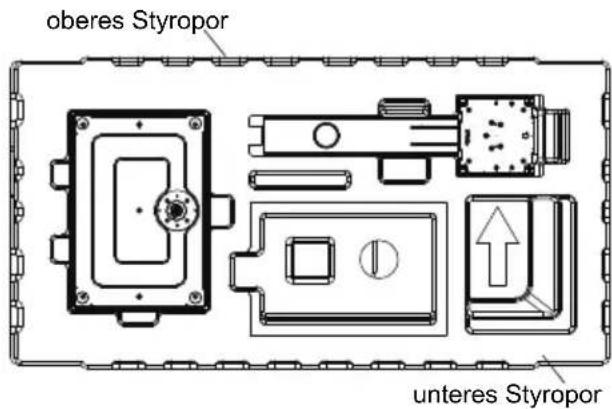

1. Öffnen Sie den Karton, nehmen Sie die obere und untere Abdeckung aus Styropor

heraus und legen Sie sie flach auf den Tisch. oberes Styropor unteres Styropor

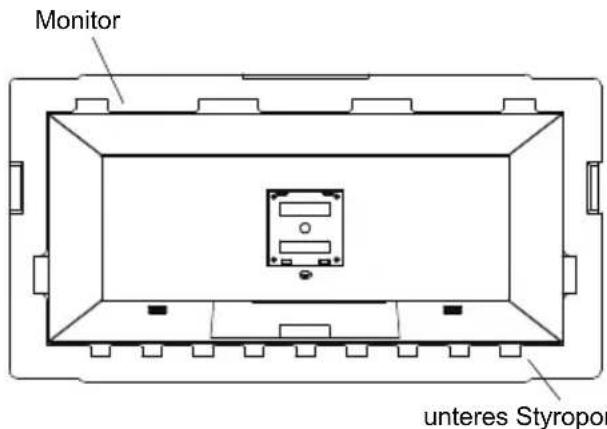

2. Nehmen Sie die obere Styroporabdeckung ab, nehmen Sie die Schutztasche heraus

und legen Sie den Monitor in die untere Originalabdeckung von Baolong. Monitor unteres Styropor

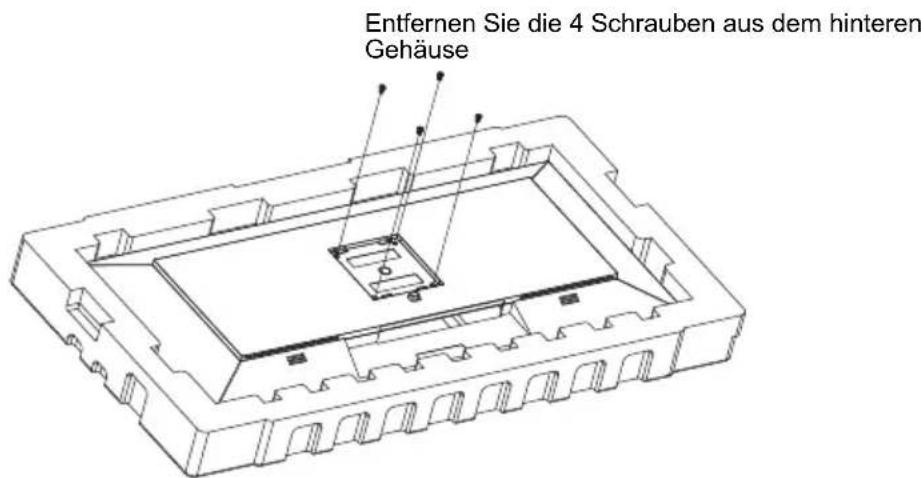

3. Entfernen Sie die 4 Schrauben (M4*9) an der Rückseite des Anbauteils. Entfernen Sie

die Schrauben und geben Sie den Bildschirm frei, ohne das Styropor zu verlassen, um ein Brechen des Bildschirms zu vermeiden. Entfernen Sie die 4 Schrauben aus dem hinteren GehäuseDE-17

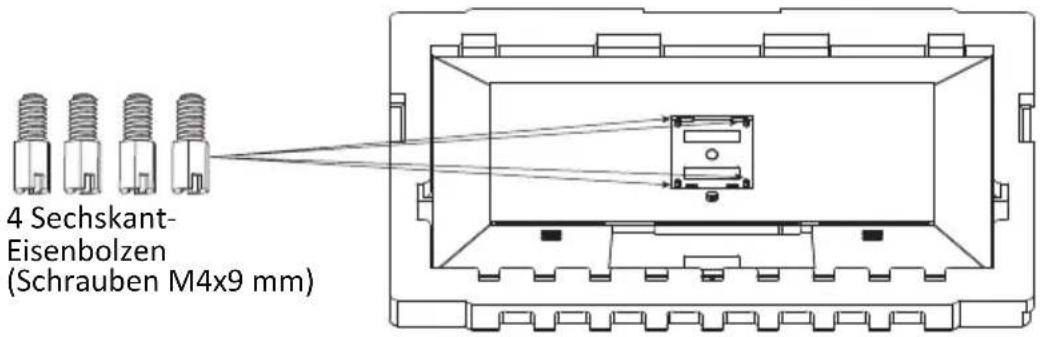

4. Suchen Sie aus dem Anbauteil 4 Sechskantbolzen mit einer Höhe von 10 mm heraus,

stecken Sie sie in die M4-Gewindebohrungen der hinteren Gehäuseeinbuchtung und sichern Sie sie mit einem Schraubendreher.

5. Halten Sie den Monitor während der Befestigung des Geräts nicht direkt mit den

Händen fest, um einen Brechen des Bildschirms zu vermeiden. Abschnitt 6: Anschlussoptionen

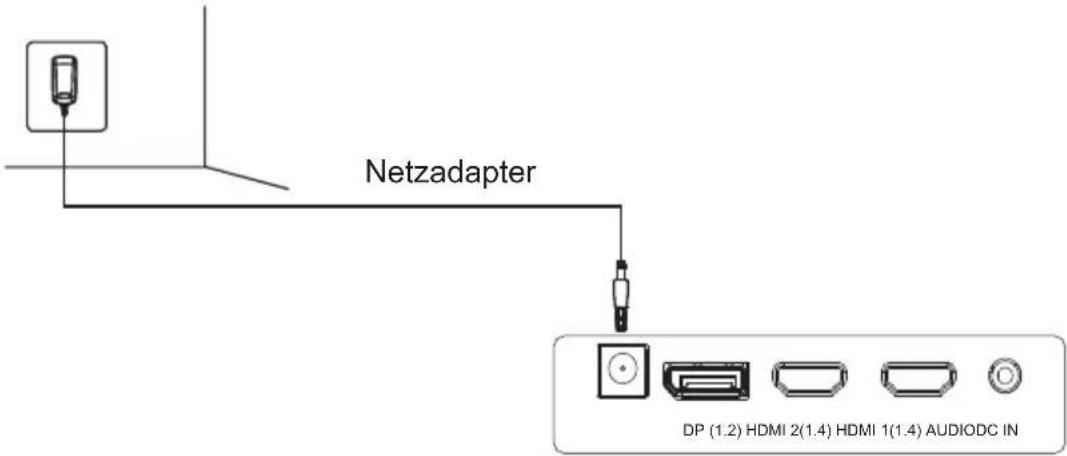

6.1 - Anschluss des Netzkabels

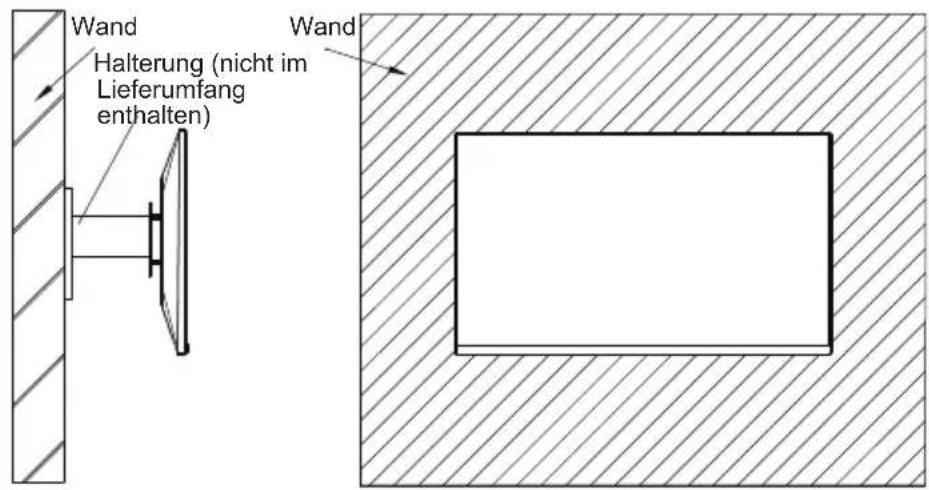

Schließen Sie das mitgelieferte Netzkabel an den Stromanschluss an und stecken Sie das andere Ende in eine Wandsteckdose. Wand Halterung (nicht imLieferumfang enthalten) Wand 4 Sechskant- Eisenbolzen (Schrauben M4x9 mm) Netzadapter

DP (1.2) HDMI 2(1.4) HDMI 1(1.4) AUDIODC INDE-18

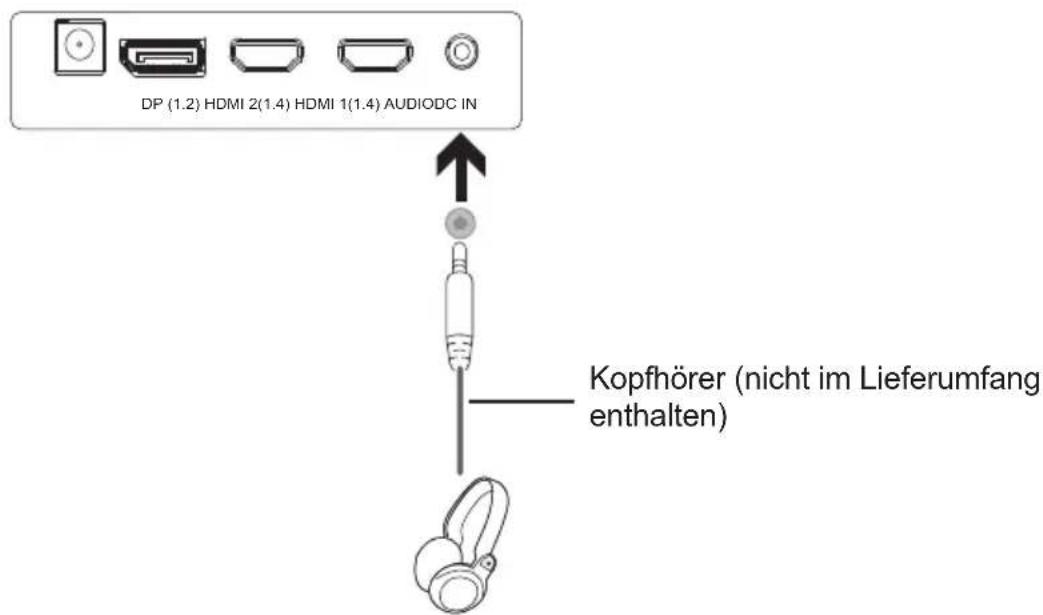

6.2 - Anschließen Ihres Kopfhörers

Schließen Sie Ihren Kopfhörer an, um Audiosignale von Ihrem Monitor zu empfangen. Wenn Ihr Kopfhörer an Ihren Monitor angeschlossen ist und gleichzeitig Audiogeräte mit Ihrem Computer verbunden sind, erzeugen die Audiogeräte keinen Ton. Kopfhörer und andere Audiogeräte sind nicht enthalten. Kopfhörer (nicht im Lieferumfang enthalten)

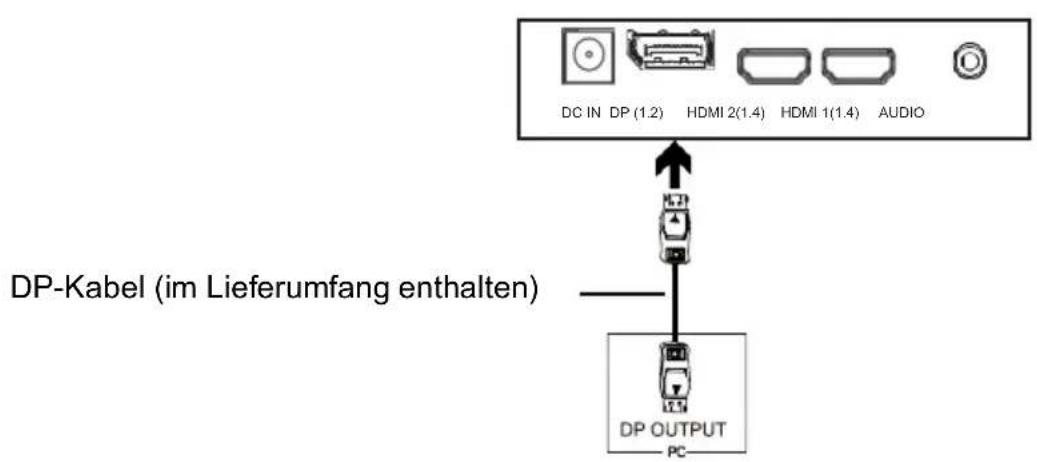

Damit der Monitor DP-Signale vom Computer empfangen kann, schließen Sie den Monitor mit dem DP-Kabel am Computer an. DP-Kabel (im Lieferumfang enthalten)

DC IN DP (1.2) HDMI 2(1.4) HDMI 1(1.4) AUDIO

DP (1.2) HDMI 2(1.4) HDMI 1(1.4) AUDIODC INDE-19

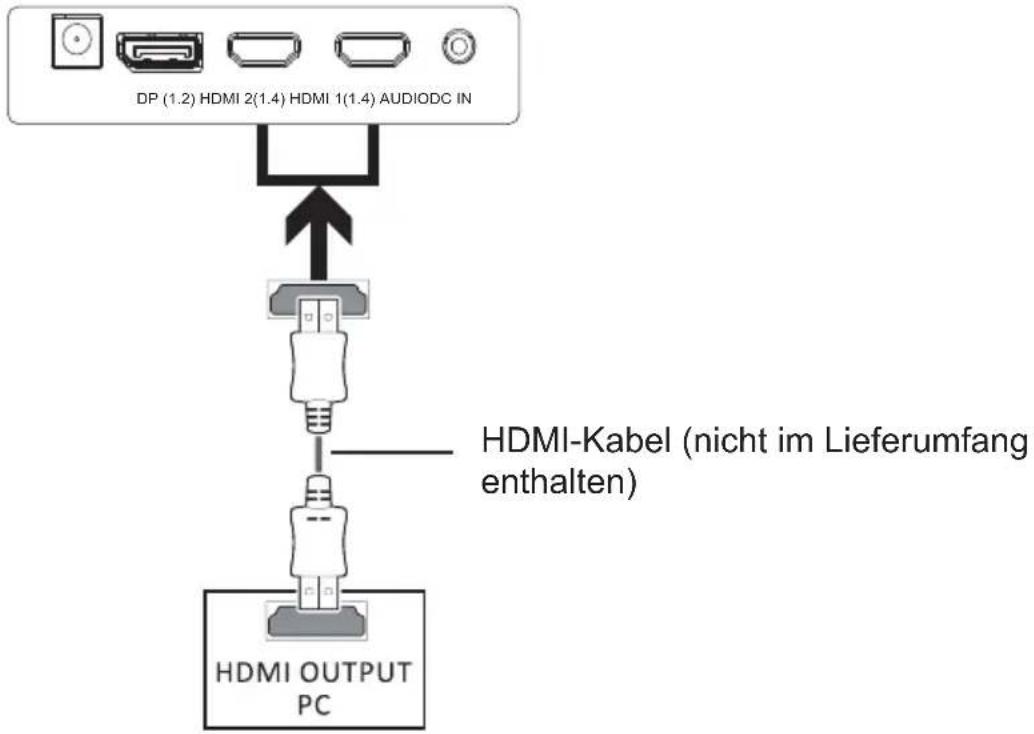

6.4 - HDMI-Anschluss

Damit der Monitor HDMI-Signale vom Computer empfangen kann, verbinden Sie den Monitor über ein HDMI-Kabel mit dem Computer. HDMI-Kabel (nicht im Lieferumfang enthalten) Abschnitt 7: Grundfunktionen

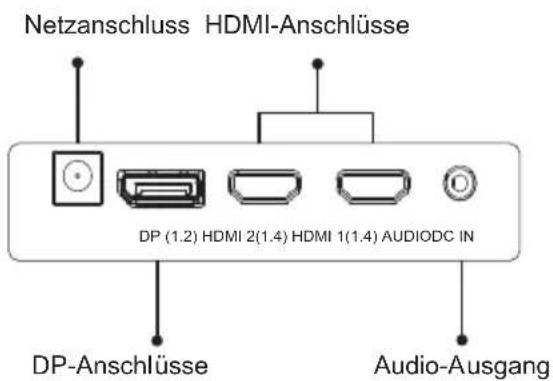

1. Verbinden Sie das Ende des DP-Kabels mit der Grafikkarte Ihres PCs. Es kann auch

ein HDMI-Kabel verwendet werden. Das HDMI-Kabel ist nicht im Lieferumfang enthalten.

2. Verbinden Sie das andere Ende des Kabels mit dem entsprechenden Anschluss an Ihrem

Monitor. DP-Anschlüsse Audio-Ausgang

3. Schließen Sie das Netzkabel an Ihren Monitor an und das andere Ende an Ihre

Stromquelle. Es wird empfohlen, einen Überspannungsschutz mit entsprechender Netzanschluss HDMI-Anschlüsse Spannung zu verwenden, wenn eine Wandsteckdose nicht direkt zugänglich ist.

4. Drücken Sie den Netzschalter am Monitor, um ihn einzuschalten.

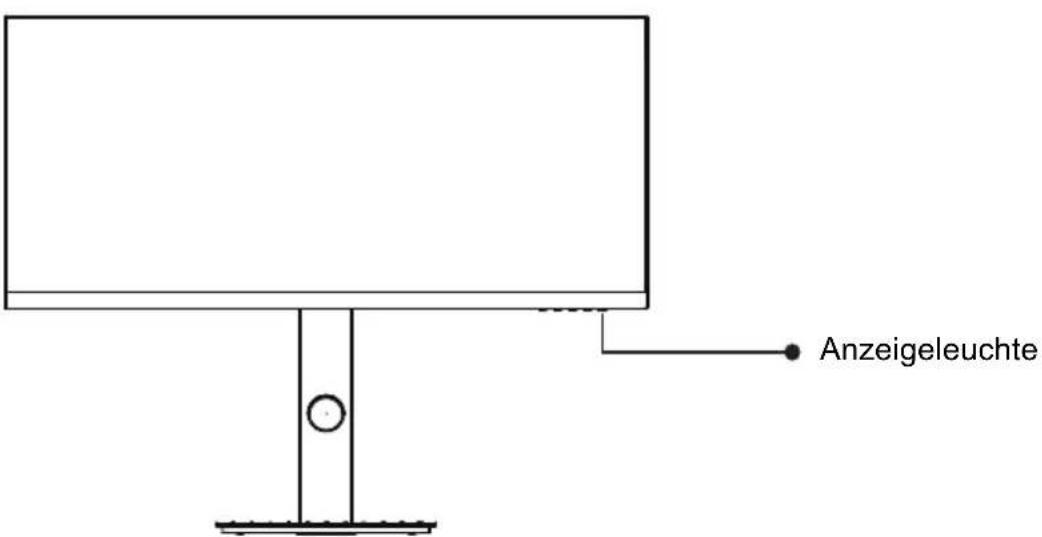

DP (1.2) HDMI 2(1.4) HDMI 1(1.4) AUDIODC INDP (1.2) HDMI 2(1.4) HDMI 1(1.4) AUDIODC INAnzeigeleuchte Das blaue Licht zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Wenn das rote Licht dauerhaft leuchtet, bedeutet dies, dass keine Videoquelle, kein horizontales oder vertikales Signal vorhanden ist bzw. eine niedrige Spannung erkannt wird. Stellen Sie sicher, dass Ihr Computer eingeschaltet ist und alle Videokabel vollständig eingesteckt und/oder angeschlossen sind. DE-20 Abschnitt 8: AnzeigeleuchteSPRACHEINSTELLUNG

1. Drücken Sie eine der Tasten (M, , , E, ), um das Navigationsfenster zu öffnen.

Wenn Sie den Monitor zum ersten Mal verwenden, werden die Einstellungen automatisch entsprechend der Konfiguration Ihres Computers optimal angepasst.

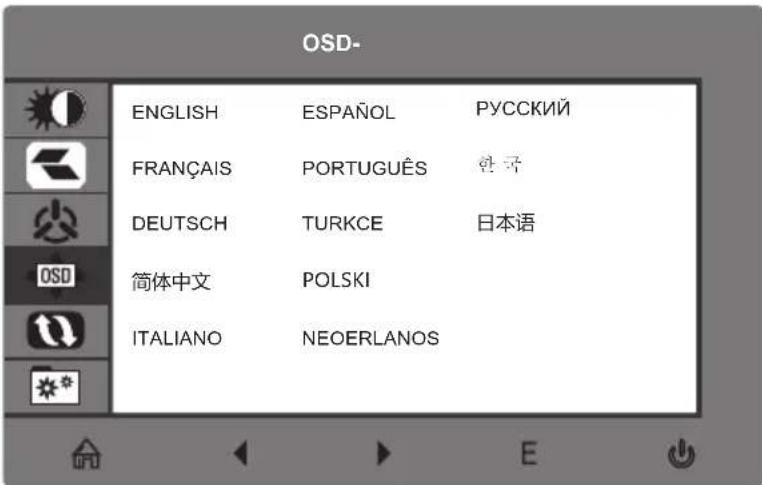

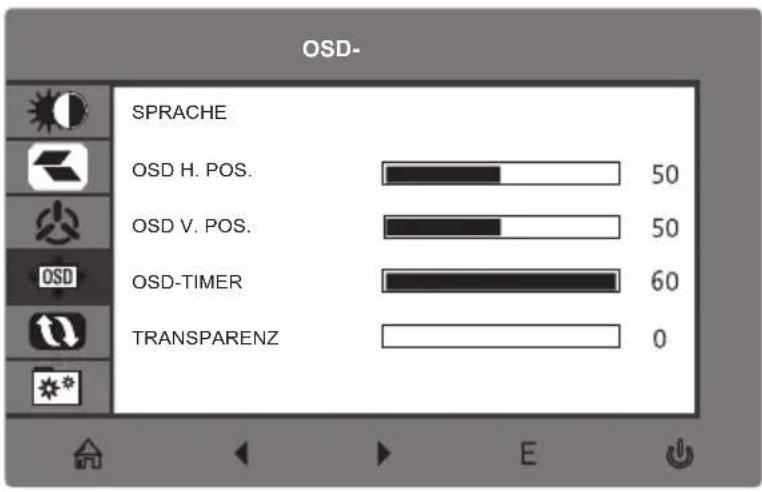

Drücken Sie M , um das OSD-Menü aufzurufen. Drücken Sie , um SPRACHE auszuwählen.

3. Drücken Sie M, um Ihre Sprache auszuwählen.

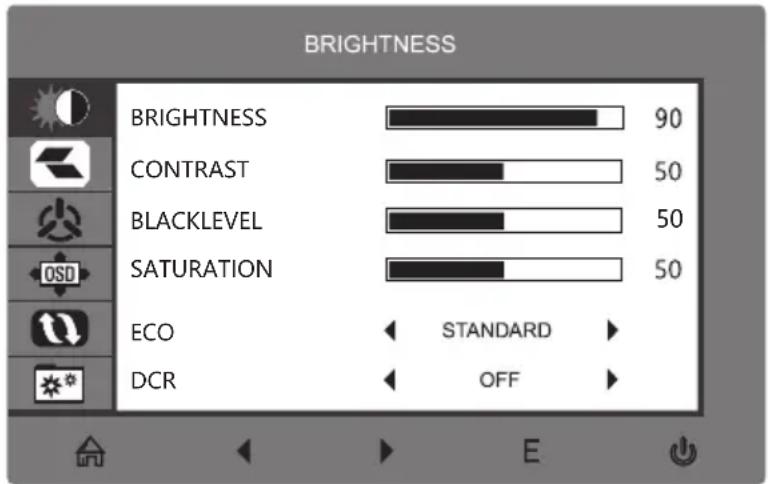

日本语Abschnitt 9: OSD Das On-Screen-Display (OSD)-Menü kann verwendet werden, um die Einstellungen Ihres Monitors anzupassen, und erscheint auf dem Bildschirm nach dem Einschalten des Monitors und Drücken der Taste M. Wenn Sie den Monitor zum ersten Mal verwenden, werden die Einstellungen automatisch entsprechend der Konfiguration Ihres Computers optimal angepasst.

1. Drücken Sie eine der Tasten (M, , , E, ), um das Navigationsfenster zu öffnen.

Drücken Sie M , um das OSD-Menü aufzurufen.

3. Drücken Sie oder , um durch die Funktionen zu navigieren.

- Markieren Sie die gewünschte Funktion und drücken Sie dann M, um das Untermenü zu öffnen. - Drücken Sie oder , um durch die Untermenüs zu navigieren und drücken Sie dann M, um die gewünschte Funktion zu markieren. - Drücken Sie oder , um eine Option zu markieren, und drücken Sie dann M, um die Einstellungen zu bestätigen und den aktuellen Bildschirm zu schließen.

E , um den aktuellen Bildschirm zu schließen. DE-22 BRIGHTNESS CONTRAST BLACKLEVEL

10.1 - Funktionen des OSD-Menüs

Hauptmenü Untermenü Optionen Beschreibung HELLIGKEIT Helligkeit 0-100 Bildschirmhelligkeit einstellen Kontrast 0-100 Bildschirmkontrast einstellen Schwarzwert 0-100 Schwarzwert des Bildschirms einstellen Sättigung 0-100 Bildschirmsättigung einstellen ECO Standard, Spielen, RTS, FPS, Film, Text Anzeigemodus einstellen DCR Ein DCR-Funktion aktivieren Aus DCR-Funktion deaktivieren BILD Bildformat Breit, Auto, 4:3 Seitenverhältnis einstellen FARBTEMPER ATUR Farbtemperatu

Warm, Benutzerdefi niert, Kühl Farbtemperatur einstellen Rot 0-100 RGB-Komponenten anpassen Grün 0-100 Blau 0-100 OSD- EINSTELLUNG Sprache OSD-Sprache einstellen OSD H. POS. 0-100 Horizontale OSD-Position einstellen OSD V.POS. 0-100 Vertikale OSD-Position einstellen OSD-Timer 0-60 Einstellen der Dauer, für die das OSD angezeigt wird, wenn keine Bedienung erfolgt Transparenz 0-100 Gesamt- Transparenz des OSD einstellen RESET Reset k.A. Monitorkonfiguration zurücksetzen MISC Signalquelle

Anzeige des Eingangssignals Lautstärke 0-100 Lautstärke einstellen Low Blue Ray 0-100 Stufe des Blaulichtfilters einstellen Adaptive-Sync Ein/Aus FreeSync-Funktion ein- /ausschalten English, Espanol, Francais, Portugues, Deutsch, Turkce, 简体中文, Polski, Italiano, 日本语, NederlandsDE-24 Über Treiber Hoch, Mittel, Niedrig, Aus Overdriver-Funktion einstellenDE-25 Abschnitt 12: Informationen

12.1 - Technische Daten

Eigenschaft Beschreibung Modellnummer SC26-M1F Bildschirmgröße 26 Format 21: 9 Helligkeit 300 cd / m² (Typ) Panel-Typ ADS Auflösung DP 1.2: 2560 x 1080 @ 75 Hz HDMI 1.4: 2560 X 1080 @ 75 Hz Aktualisierungsrate 75 Hz Reaktionszeit 6 ms Betrachtungswinkel 178 ° (H)/178 ° (V) Kontrastverhältnis 1000: 1 VESA-Wandhalterung 100 x 100 mm Farben 16,7 Mio. Adaptive-Sync JA Anschlüsse DP * 1, HDMI * 2 Leistung DC 12V 3,0 A Audio JA Lautsprecher NEIN Audio-Ausgang JA Zubehör: Netzadapter JA DP-Kabel JA Weitere Funktionen Low Blue Light JA Flackerfrei JA Abmessungen Abmessungen mit Ständer 620.4*490.3*230.1mm Abmessungen ohne Ständer 620.4*284.9*55.8mm Nettogewicht 5.2 kg Bruttogewicht 7.84 kgDE-26

12.2 - Kompatible Auflösungen für HDMI/DP

Die unten stehenden Anforderungen sind die Mindestanforderungen für Ihren Monitor. Diese Anforderungen werden empfohlen, um alle Funktionen des Monitors sachgemäß nutzen zu können und ein qualitativ hochwertiges Bild zu gewährleisten. Mindestanforderungen Betriebssystem: Windows 7/Windows® 8/64-bit Windows 10 (aktuelles Service Pack) oder höher Prozessor (CPU): Intel® Core ™ i5 oder AMD Phenom ™ II X3 oder höher Grafikkarte: NVIDIA GeForce GTX 950 oder AMD Radeon ™ R9 380 oder höher Speicher: 6 GB RAM Alle Warenzeichen oder Handelsnamen sind das eingetragene Eigentum ihrer jeweiligen Inhaber.

Das Logo auf dem Produkt bedeutet, dass für das Recycling dieses Produkts die Richtlinie 2012/19/EU vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte (WEEE) gilt.

Das Vorhandensein von gefährlichen Substanzen in elektrischen und elektronischen Geräten kann bei ihrer Aufbereitung negative Auswirkungen auf die Umwelt und menschliche Gesundheit haben.

Daher sollte dieses Produkt am Ende seiner Lebensdauer nicht mit anderen nicht-recycelbaren Abfällen entsorgt werden.

Als Endverbraucher spielen Sie eine äußerst wichtige Rolle bei den Wiederverwendungszyklen, dem Recycling und anderen Formen der Verwertung von elektrischen und elektronischen Geräte. Lokale Behörden und Händler haben spezielle Verfahren eingerichtet, um dieses Produkt zu sammeln und zu recyceln.

Sie sind verpflichtet, die von Ihrer kommunalen Behörde eingerichteten Abfallsammelsysteme zu nutzen. Eingeführt durch SCHNEIDER CONSUMER GROUP 12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCEDE-28 Das Produktinformationsblatt nach EU-Verordnung Nr. 2019/2013. Die Energiekennzeichnung für Elektronische Anzeigen und Fernseher ist unter der URL oder dem QR-Code auf der Energie-Kennzeichen-URL einsehbar: https://eprel.ec.europa.eu/qr/767563. ENERG SC26-M1F

25 kWh/1000h 65cm 26” 2560 px1080 px 2019/2013 Informationen für externe Stromversorgungen gemäß der Verordnung 2019/1782 / EU der Kommission Wert Einheit Model lidentifikation GQ36-120300-AG Name oder Marke des Herstellers 3YE Eingangsspannung 100-240V V Eingangswechselfrequenz 50/60 Hz Ausgangsspannung 12.0 V Ausgangsstrom 3.0 A Ausgangsleistung 36.0 W Durchschnittliche aktive Effizienz 88.58 % Wirkungsgrad bei geringer Last (10%) 86.97 % Leerlaufstromverbrauch 0.083 W蒋武波 26B2F-E 封面封底 铜版纸， 内页 铜版
