CR 214 BC - Limpiador de alta presion Kärcher - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lector de tarjetas para estación de lavado
Marca	Kärcher
Modelo	CR 214 BC
Categoría	Limpiador de alta presión (sistema de control)
Dimensiones (L × A × P)	418 × 441 × 278 mm
Peso	7 kg
Alimentación	24 VDC, 5 A
Tipo de protección	IP64
Temperatura de servicio a la sombra	−15 a 50 °C
Temperatura de servicio bajo radiación solar	−15 a 35 °C
Número de programas de lavado	16
Funciones principales	Inicio, interrupción y parada de los programas de lavado; ingreso del código PIN mediante pantalla táctil; parada de emergencia; comunicación con PC de caja; impresión de recibos
Mantenimiento y cuidado	Mantenimiento diario: verificación de la parada de emergencia y control del cable
Seguridad	Parada de emergencia, protección antihielo, seguridad contra vuelco (accesorio), interruptores de seguridad de puerta
Piezas de repuesto y accesorios	Pie de montaje (ref. 2.642-804.0), kit de montaje al suelo, impresora térmica (ref. 6.683-651.0), rollo de impresora (ref. 6.683-224.0)
Garantía	Según condiciones del distribuidor, reparación gratuita por defecto de material o fabricación
Uso conforme	Estación de lavado automático en autoservicio

Preguntas frecuentes - CR 214 BC Kärcher

¿Cómo iniciar un programa de lavado con el CR 214 BC?

Ingrese el código PIN que aparece en su recibo en la pantalla táctil. El programa seleccionado se muestra. A continuación, coloque el vehículo según las indicaciones de la luz de posicionamiento y presione Iniciar.

¿Qué hacer en caso de parada de emergencia?

Presione el botón de parada de emergencia. La estación se detiene. Después de eliminar la causa del peligro, realice una puesta en servicio de acuerdo con el manual de la estación de lavado.

¿Cómo interrumpir un programa de lavado en curso?

Toque el botón Stop en la pantalla táctil. En algunos modelos, esta interrupción no es posible; en ese caso, el botón no se muestra.

¿Cómo ajustar el idioma en la pantalla táctil?

Toque la bandera mostrada en la pantalla. Cada toque desplaza los idiomas disponibles hasta el deseado.

¿Qué significa el mensaje 'Protección antihielo activada'?

La estación de lavado está protegida contra la congelación cuando baja la temperatura. No se puede iniciar ningún programa de lavado. El aparato debe permanecer encendido incluso fuera del horario de servicio.

¿Cómo mantener el CR 214 BC?

Realice un mantenimiento diario: active la parada de emergencia en funcionamiento para verificar la detención de la estación, y verifique el estado del cable. Utilice solo piezas de repuesto originales.

¿Dónde encontrar las piezas de repuesto y accesorios?

Consulte el menú Servicio en el sitio www.karcher.com o consulte la lista de accesorios proporcionada en el manual (ej. pie de montaje, impresora térmica).

¿Qué hacer en caso de defecto mostrado en la pantalla táctil?

Los defectos se describen en el capítulo 'Explotación' del manual. Para defectos relacionados con la estación de lavado, consulte el manual de la estación. Si el problema persiste, póngase en contacto con el servicio postventa.

¿Cómo vender un programa de lavado desde el PC de caja?

En el PC de caja, inicie el software CR POS-Manager. Seleccione el botón del programa de lavado deseado, luego elija el tipo de venta, el número de lavados y la duración de validez. Confirme para imprimir el recibo con el código.

¿Cómo desactivar un código de lavado?

En el menú 'Búsqueda de código' del CR POS-Manager, ingrese el código, luego haga clic en 'Desactivar código'. Ingrese la contraseña predeterminada code para confirmar la eliminación.

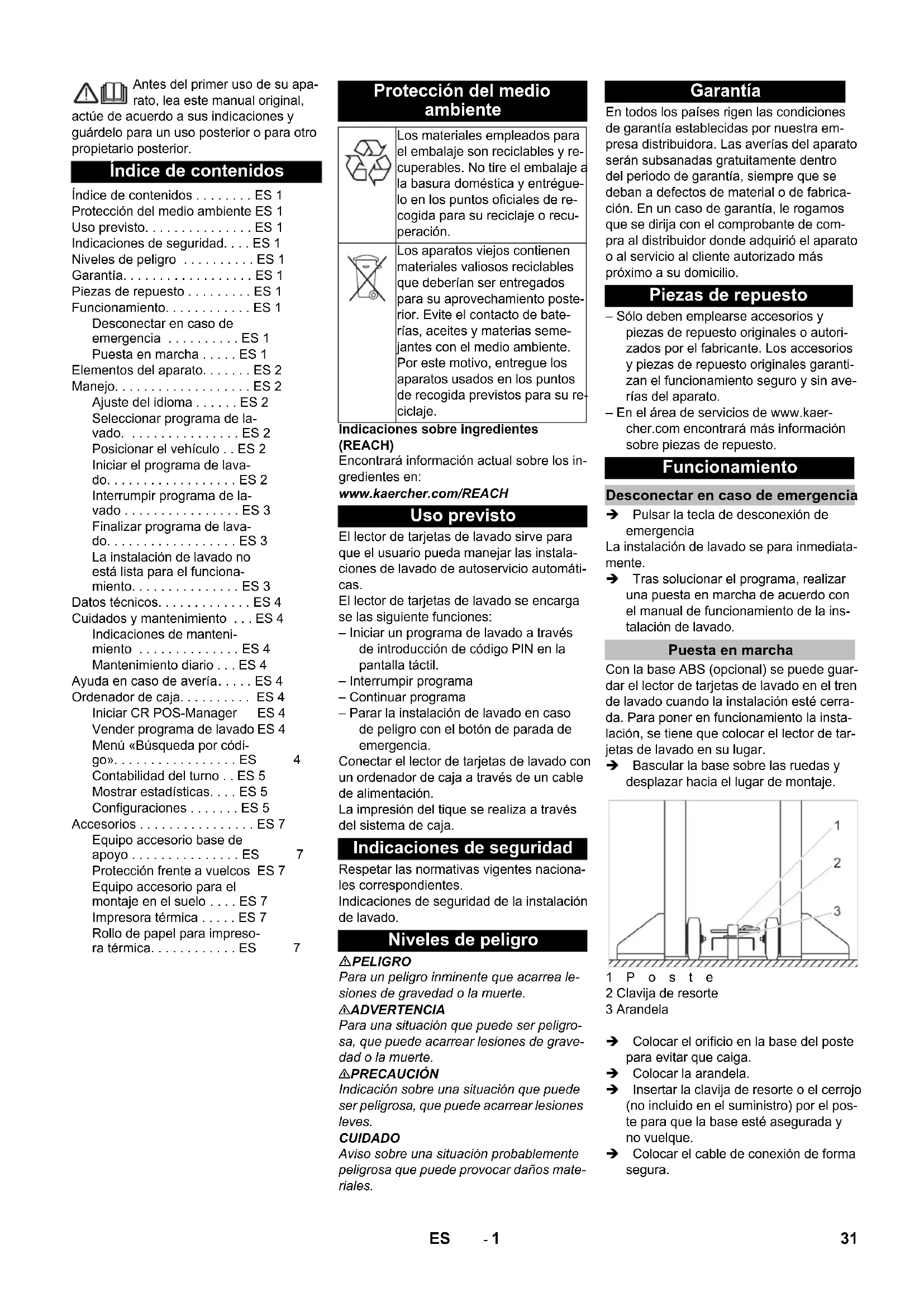

MANUAL DE USUARIO CR 214 BC Kärcher

Antes del primer uso de su aparato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

Índice de contenidos

Índice de contenidos ..... ES 1

Protección del medio ambiente ES 1

Indicaciones de seguridad. . . . ES 1

Niveles de peligro ..... ES 1

Garantía. ES 1

Piezas de repuesto ..... ES 1

Funcionamiento....ES 1

Desconectar en caso de emergencia ..... ES 1 Puesta en marcha ..... ES 1

Elementos del aparato.....ES 2

Manejo. ES 2

Ajuste del idioma ..... ES 2

Seleccionar programa de la- vado. ES 2

Posicionar el vehículo .. ES 2

Iniciar el programa de lava- do. ES 2

Interrumpir programa de la- vado....ES 3

La instalación de lavado no está lista para el funcionamiento. ES 3

Cuidados y mantenimiento ... ES 4

Indicaciones de mantenimiento ..... ES 4 Mantenimiento diario ... ES 4

Ayuda en caso de avería.....ES 4

Ordenador de caja. ES 4 Iniciar CR POS-Manager ES 4

Vender programa de lavado ES 4

Menú «Búsqueda por código»......ES 4

Contabilidad del turno .. ES 5

Mostrar estadísticas....ES 5

Configuraciones ..... ES 5

Accesorios ES 7

Equipo accesorio base de apoyo....ES 7

Protección frente a vuelcos ES 7

Equipo accesorio para el

montaje en el suelo .... ES 7

Impresora térmica ..... ES 7

Rollo de papel para impresora térmica....ES 7

Protección del medio ambiente

Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entreguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materias semejantes con el medio ambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

El lector de tarjetas de lavado sirve para que el usuario pueda manejar las instalaciones de lavado de autoservicio automáticas.

El lector de tarjetas de lavado se encarga se las siguiente funciones:

- Iniciar un programa de lavado a través de introducción de código PIN en la pantalla táctil.

- Interrumpir programa

- Continuar programa

- Parar la instalación de lavado en caso de peligro con el botón de parada de emergencia.

Conectar el lector de tarjetas de lavado con un ordenador de caja a través de un cable de alimentación.

La impresión del tique se realiza a través del sistema de caja.

Indicaciones de seguridad

Respetar las normativas vigentes nacionales correspondientes.

Indicaciones de seguridad de la instalación de lavado.

Niveles de peligro

⚠ PELIGRO

Para un peligro inminente que acarrea lesiones de gravedad o la muerte.

ADVERTENCIA

Para una situación que puede ser peligrosa, que puede acarrear lesiones de gravedad o la muerte.

△PRECAUCIÓN

Indicación sobre una situación que puede ser peligrosa, que puede acarrear lesiones leves.

CUIDADO

Aviso sobre una situación probablemente peligrosa que puede provocar daños materiales.

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Piezas de repuesto

- Sólo deben emplearse accesorios y piezas de repuesto originales o autorizados por el fabricante. Los accesorios y piezas de repuesto originales garantizan el funcionamiento seguro y sin averías del aparato.

- En el área de servicios de www.kaercher.com encontrará más información sobre piezas de repuesto.

Funcionamiento

Desconectar en caso de emergencia

→ Pulsar la tecla de desconexión de emergencia

La instalación de lavado se para inmediata- mente.

→ Tras solucionar el programa, realizar una puesta en marcha de acuerdo con el manual de funcionamiento de la instalación de lavado.

Puesta en marcha

Con la base ABS (opcional) se puede guardar el lector de tarjetas de lavado en el tren de lavado cuando la instalación esté cerrada. Para poner en funcionamiento la instalación, se tiene que colocar el lector de tarjetas de lavado en su lugar.

→ Bascular la base sobre las ruedas y desplazar hacia el lugar de montaje.

1 Post e

2 Clavija de resorte

3 Arandela

→ Colocar el orificio en la base del poste para evitar que caiga.

→ Colocar la arandela.

→ Insertar la clavija de resorte o el cerrojo (no incluido en el suministro) por el poste para que la base esté asegurada y no vuelque.

→ Colocar el cable de conexión de forma segura.

Elementos del aparato

1 Pantalla táctil
2 Tecla de desconexión de emergencia

Manejo

Si la instalación de lavado está lista para su uso, en la pantalla táctil aparecen los siguientes mensajes:

Ajuste del idioma

→ Pulsar la bandera.
→ Aparece el siguiente idioma.

Seleccionar programa de lavado.

Introducir el código PIN a través del teclado

Se puede iniciar el programa de lavado seleccionado durante la compra.

→ Consultar el código numérico del recibo e introducirlo con el teclado de la pantalla táctil.

Una vez realizada la introducción, aparece el siguiente mensaje:

El recibo tenía validez para un lavado.

- A continuación, la indicación en pantalla solicita el posicionamiento del vehículo (véase "Posicionar el vehículo").

El recibo tiene validez para varios lavados.

- A continuación, la indicación en pantalla solicita el posicionamiento del vehículo (véase "Posicionar el vehículo").

Error en la introducción o recibo utilizado anteriormente.

El recibo solo es válido durante un día concreto de la semana.

Posicionar el vehículo

Posicionar el vehículo

Posicione su vehículo

→ Introducir el vehículo en la instalación de lavado y orientarlo según las indicaciones del semáforo de posicionamiento.

A continuación comienza el lavado

→ Introducir el vehículo hacia adelante en la instalación de lavado y orientarlo según las indicaciones del semáforo de posicionamiento.

→ Desplazar el coche hacia atrás hasta que el semáforo de posicionamiento de la instalación de lavado indique parada.

El vehículo está correctamente posicionado en la instalación.

Iniciar el programa de lavado

→ Pulsar el botón "Start" en la pantalla táctil.

Nota:

En algunos modelos de la instalación de lavado el programa se inicia automáticamente. En este caso, no se indica la ventana.

El programa de lavado está activo.

Interrumpir programa de lavado

→ Interrumpir el programa de lavado mediante el accionamiento del botón "Stop" en la pantalla táctil.

Nota:

En algunos modelos de la instalación de lavado no es posible interrumpir el programa de lavado. En este caso, no se indica el botón "Stop".

Se ha interrumpido el programa de lavado.

Para reanudar el programa de lavado, accionar el botón "Continuar" en la pantalla táctil.

Finalizar programa de lavado

Tanto el final del programa de lavado como la dirección de salida se indican en la pantalla táctil.

→ Fin del programa: Retirar el vehículo hacia adelante de la instalación de lavado.

Programa finalizado

Mueva el vehículo hacia delante.

→ Fin del programa: Retirar el vehículo hacia adelante de la instalación de lavado.

La instalación de lavado no está lista para el funcionamiento.

Indicación fuera del horario de apertura.

Nota:

El horario de apertura se ajusta en la instalación de lavado. El CR 214 recibe los horarios y los muestra fuera del horario de apertura.

Imposibilidad de servicio de lavado por peligro de heladas.

Se ha accionado el interruptor de seguridad de la instalación de lavado.

Se visualiza el interruptor de seguridad afectado.

→ Solucionar la causa.
→ Restablecer el interruptor de seguridad.
→ Pulsar el botón "Continuar" en la pantalla táctil.

El vehículo está posicionado de forma erró- nea.

→ Solucionar la causa.
→ Restablecer el interruptor de seguridad.
→ Pulsar el botón "Continuar" en la pantalla táctil.

Instalación de lavado defectuosa.

Informar al servicio técnico

Fallo en la instalación de lavado.

→ Eliminar el fallo mediante la consulta del Manual de instrucciones de la instalación de lavado.

Nota:

Un programa de lavado iniciado antes del fallo no se puede reanudar.

Se ha interrumpido la conexión de red a la instalación de lavado.

→ Comprobar y restablecer la conexión de red.

Parada de emergencia accionada

Informar al servicio técnico

Se ha accionado la desconexión de emergencia.

El armario de distribución de la instalación de lavado no está cerrado.

→ Cierre la puerta con llave.
→ Pulsar el botón "Continuar" en la pantalla táctil.

La puerta del distribuidor de agua de la instalación de lavado no se ha cerrado.

→ Cierre la puerta con llave.
→ Pulsar el botón "Continuar" en la pantalla táctil.

Datos técnicos

Sistema de control
Tensión VDC 24
Consumo de potencia	A 5
Categoria de protección		IP64
Temperatura de servicio a la sobra*	°C -15...50
Temperatura de servicio al sol*	°C -15...35
Programas de lavado	16
Peso sin cable kg 7
Medidas
Anchura mm 418
Altura	mm 441
Profundidad	mm 278

*Para garantizar la protección antihielo, el equipo debe permanecer conectado incluso fuera de los tiempos de servicio.

Cuidados y mantenimiento

Indicaciones de mantenimiento

Para asegurar el funcionamiento correcto de la instalación deben efectuarse trabajos de mantenimiento regulares de acuerdo con el siguiente plan de mantenimiento. Emplee exclusivamente piezas de repuesto originales del fabricante o piezas recomendadas por él. Esto es válido para:

• Piezas de repuesto y piezas de desgaste
• Accesorios

Mantenimiento diario

→ Pulsar el botón de parada de emergencia con la instalación de lavado en funcionamiento y comprobar si se para la instalación.
→ Compruebe si el cable está dañado, llamar al servicio técnico si es necesario.

Ayuda en caso de avería

Los mensajes de avería se indican en la pantalla táctil.

Para la solución de fallos, véase el capítulo "Funcionamiento" y "Manejo".

Los fallos de la instalación se describen en el manual de mantenimiento de la instalación de lavado.

Ordenador de caja

En el ordenador de caja está instalado el programa"CR POS-Manager". Mediante la caja y este programa, se realizan las siguientes funciones:

- Vender programas de lavado en caja. - Imprimir recibo con número de cliente mediante CR POS-Manager.

- Realizar ajustes.

Iniciar CR POS-Manager

13 14

1 Versión de software

2 Botón «Búsqueda por código»

3 Botón «Selección de turno»

4 Botón «Estadísticas»

5 Botón "Ajustes"

6 Botón "Finalizar programa"

7 Indicador del estado de la conexión de red con CR 214

8 Indicador del estado de la conexión de red a la instalación de lavado

9 Indicador del estado de la impresora

10 Indicador del estado de la instalación de lavado

11 Botones para programas de lavado

12 Fecha y hora de CR 214

13 Símbolo para estado "Correcto"

El progreso de un programa de lavado en marcha se muestra en forma de barra en el indicador del estado de la instalación de lavado.

Vender programa de lavado

→ Seleccionar el botón del programa de lavado deseado.

1 Selección Opciones
2 Modo de venta:

Venta

Gratis

Reclamación

Promoción

Técnico de lavados de prueba

• Promoción del lunes
• Promoción del martes
• Promoción del miércoles
• Promoción del jueves
• Promoción del viernes
• Promoción del sábado
• Promoción del domingo
• Promoción temporal

3 Teclas "+1", "+10", "-1", "-10" para modificar el número de lavados
4 Teclas "+1", "+10", "+100", "-1", "-10", "-100" para modificar el período de validez
5 Indicación del precio total
6 Activar/desactivar código de duración
7 Comienzo del período de validez
8 Selección Cancelar
9 Confirmar selección e imprimir recibo

Menú «Búsqueda por código»

→ Haga clic en el botón «Búsqueda por código».

1 Búsqueda por código
2 Campo de entrada de código
3 Eliminar entrada

→ Escriba el código que desea buscar en el campo de entrada.
→ Haga clic en la tecla «Búsqueda por código».

1 Imprimir las estadísticas del código
2 Desactivar código
3 Fecha de venta referente al código
→ Si lo desea, puede imprimir las estadísticas referentes al código.

1 Número de código
2 Tipo de venta
3 Fecha de venta
4 Número del programa de lavado
5 Nombre del programa de lavado
6 Cantidad de lavados
7 Lavados consumidos
8 Lavados por consumir
9 Período de validez
10 Fechas de los lavados consumidos

Eliminar código

Se pueden borrar los códigos creados:

→ Escriba el código que desea buscar en el campo de entrada.
→ Haga clic en la tecla «Búsqueda por código».
→ Haga clic en la tecla «Desactivar código».
→ Se abre la ventana para introducir la contraseña.
→ Introducir la contraseña.

Contraseña por defecto:

"código"

El código seleccionado se eliminará.

Contabilidad del turno

→ Haga clic en el botón «Selección de turno».

1 Fecha y hora de inicio de la contabilidad
2 Fecha y hora de fin de la contabilidad
3 Imprimir contabilidad

→ Introduzca la fecha y la hora de inicio y de fin de la contabilidad.

→ Haga clic en el botón «Imprimir contabilidad».

Mostrar estadísticas

→ Haga clic en el botón «Estadísticas».

→ Se abre la ventana para introducir la contraseña.
→ Introducir la contraseña.

Contraseña por defecto:

"código"

1 Ajustes del filtro
2 Búsqueda
3 Desactivar el código seleccionado
4 Volver a imprimir el código seleccionado
5 Exportar como archivo de Excel
6 Exportar como archivo PDF
7 Estadísticas
→ Introduzca los ajustes del filtro.
→ Ejecute la función deseada.

Configuraciones

→ Hacer clic en el botón "Ajustes"

→ Se abre la ventana para introducir la contraseña.
→ Introducir la contraseña.

Contraseña por defecto:

"código"

Indicación de los ajustes de conexión a CR 214

Para modificar la hora/fecha, hacer clic en el botón "Sincronizar hora CR con ordenador".

La hora/fecha actual de transmite del ordenador de caja a CR 214.

Ajustes de sistema relativos a:

Idioma
■ Días de validez de los códigos
■ Selección del modo de venta
Moneda
■ Código de duración
→ Seleccionar los ajustes deseados.
→ Confirme la elección con "OK".

Ajustes de impresora:

■ Selección de impresora
■ Encabezado y pie de página
→ Introducir el texto deseado.
→ Hacer clic en el botón "Impresión de prueba"
→ Confirme la elección con "OK".

Denominación y precios de los programas de lavado.

→ Introducir la denominación del programa de lavado.
→ Introducir el precio.
→ Introducir el precio de promoción.
→ Poner el símbolo de verificación si se desea activar el programa de lavado.
→ Confirme la elección con "OK".

Introducción de precios para las opciones disponibles.

→ Introducir el precio para la opción.
→ Seleccionar si la opción debe estar activa (poner símbolo de verificación).
→ Seleccionar si la opción debe funcionar como opción estándar (poner símbolo de verificación).
On = debe deseleccionarse expresamente en la venta.
→ Confirme la elección con "OK".

Accesorios

Equipo accesorio base de apoyo

Base para el montaje libre del lector de tarjetas de lavado.

- Ref. 2.642-804,0

Modelo alto, para manejo por personas altas

Modelo bajo, para manejo por personas bajas

Protección frente a vuelcos

Para asegurar la base y evitar que se cai- ga.

Equipo accesorio para el montaje en el suelo

Pie para fijar el lector de tarjetas de lavado en el suelo.

- Ref. 2.642-808,0

Modelo alto, para manejo por personas altas

Modelo bajo, para manejo por personas bajas

Impresora térmica

Para imprimir recibos.

Rollo de papel para impresora térmica
