Tipo de producto	Convertidor de medios de fibra a Ethernet con alimentación PoE
Modelo	N785INTPLCMM1
Marca	Tripp Lite
Conector de fibra	LC
Longitud de onda de fibra	850 nm
Modo de fibra	Multimodo
Distancia máxima de fibra	550 m (1 804 pies)
Velocidad Ethernet	10/100/1000 Mbps
Puerto RJ45	10/100/1000Base-T con detección MDI/MDI-X
Alimentación PoE	IEEE 802.3af/at, 48 V CC, hasta 30 W
Distancia máxima PoE	100 m (328 pies) a 10/100/1000 Mbps, hasta 330 m (1 082 pies) a 10 Mbps
Alimentación externa	100-240 V CA, 50/60 Hz, con cables para AU, UE, RU, EE. UU.
Funciones especiales	Link Fault Pass Through (LFP), interruptor DIP para modo extensión 10M
Indicadores LED	PWR, PoE, SD, 1000M, L/A TP, L/A FP
Mantenimiento	Limpiar con un paño seco y que no suelte pelusa. Evitar líquidos.
Seguridad	Manipular con precauciones antiestáticas (ESD). Desconectar antes de la instalación.
Garantía	2 años limitada
Dimensiones (aprox.)	70 x 50 x 25 mm (estimado)
Peso (aprox.)	150 g (estimado)

Preguntas frecuentes - N785INTPLCMM1 Tripp Lite

¿Cómo instalar el convertidor N785INTPLCMM1?

Apague todo el equipo. Conecte el cable de fibra al puerto LC, luego un cable Cat5e/Cat6 desde el puerto RJ45 a su dispositivo PoE (máx. 100 m). Conecte la alimentación externa. Encienda. Verifique los LED.

¿Cuál es la distancia máxima para el enlace de fibra?

Con fibra multimodo de 850 nm, la distancia máxima es de 550 m (1 804 pies).

¿Puedo extender la distancia más allá de 100 m en cobre?

Sí, configurando el interruptor DIP 3 en ON (10M), puede alcanzar hasta 330 m (1 082 pies) a una velocidad reducida de 10 Mbps.

¿Qué significa la función Link Fault Pass Through (LFP)?

LFP permite detectar una pérdida de enlace en un puerto y transmitirla al otro puerto, facilitando el diagnóstico de fallas. Actívela mediante el interruptor DIP 1.

Mi dispositivo PoE no se alimenta, ¿qué hago?

Verifique que el dispositivo PoE cumpla con IEEE 802.3af/at y que el cable Cat5e/Cat6 esté en buen estado. Asegúrese de que el LED PoE esté encendido. Si está apagado, el puerto RJ45 no proporciona 48 V.

¿Qué tipos de fibra son compatibles?

Este modelo utiliza fibra multimodo con conector LC y longitud de onda de 850 nm.

¿Cómo interpretar los indicadores LED?

PWR: verde fijo = encendido. PoE: verde fijo = 48 V suministrado. SD: verde fijo = señal óptica recibida. 1000M: verde fijo = 1 Gbps, apagado = 10/100 Mbps. L/A TP: verde parpadeante = actividad en RJ45. L/A FP: verde parpadeante = actividad en fibra.

¿Qué alimentación se suministra?

El dispositivo se entrega con una fuente de alimentación externa de 48 V CC (1.25 A) y cables de alimentación para Australia, Europa, Reino Unido y Estados Unidos, que acepta 100-240 V CA.

¿Qué hacer si el enlace de fibra no se establece?

Verifique que la fibra esté correctamente conectada y que el equipo remoto utilice la misma longitud de onda y modo. El LED SD debe estar encendido. Si está apagado, la señal óptica está ausente o es demasiado débil.

¿Cuánto dura la garantía?

Tripp Lite ofrece una garantía limitada de 2 años a partir de la fecha de compra inicial, que cubre defectos de materiales y mano de obra.

MANUAL DE USUARIO N785INTPLCMM1 Tripp Lite

Manual del Propietario

Convertidores de Medios de Fibra Gigabit a Ethernet con PoE

Modelos (Norteamérica): N785-P01-LC-MM1, N785-P01-SC-MM1, N785-P01-SC-MM2, N785-P01-SC-SM1, N785-P01-SFP

Modelos (Internacional): N785-INT-PLCMM1, N785-INT-PSCMM2, N785-INT-PSFP

English 1 • Français 17 • Русский 25 • Deutsch 33

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

El Paquete Incluye

• Convertidor de Medios de la Serie N785-P01 o Serie N785-INT
• Fuente de Alimentación Externa con Cable de Alimentación NEMA 1-15P (100V \~ 240V), (Serie N785-P01 solamente)
• Fuente de Alimentación Externa con Cables de Alimentación AU, UE, Reino Unido y EE. UU. (Serie N785-INT solamente)

Características del Producto

Todos los Modelos:

• Convierta su red de fibra a una red de cobre con la adición de energía
• Soporta velocidades de 10Mbps / 100Mbps / 1000Mbps
• Soporta hasta 100 m [328 pies] sobre cable Cat5e o Cat6 a su dispositivo compatible con PoE
• Compatible con IEEE 802.3af PoE e IEEE 802.3at
• Identificación automática de MDI / MDI-X
• Soporta modos dúplex y semi-dúplex
• Los indicadores LED monitorean el estado del enlace de Ethernet y Fibra
• Paso Directo de Fallas de Enlace [LFP] permite al personal de red identificar rápidamente las fallas.

Modelo	Conector de Fibra Óptica	Longitud de Onda Modo		Distancia Máxima de la Fuente
N785-P01-LC-MM1	LC 850 nm Multimodo 550 m [1804 pies]
N785-P01-SC-MM1	SC 850 nm Multimodo 550 m [1804 pies]
N785-P01-SC-MM2	SC 1310 nm Multimodo 2000 m [6561 pies]
N785-P01-SC-SM1	SC 1310 nm Monomodo 20 km [12.4 millas]
N785-P01-SFP Definible por el Usuario		Depende de los transceptores utilizados	Depende de los transceptores utilizados	Depende de los transceptores utilizados
N785-INT-PLCMM1	LC 850 nm Multimodo 550 m [1804 pies]
N785-INT-PSCMM2	SC 1310 nm Multimodo 2000 m [6561 pies]
N785-INT-PSFP Definible por el Usuario		Depende de los transceptores utilizados	Depende de los transceptores utilizados	Depende de los transceptores utilizados

Accesorios

Todos los Modelos:

• Cable Patch Snagless Cat5e Serie N001
• Cable Patch Snagless Cat6 Serie N201

Modelos N785-P01-SFP y N785-INT-PSFP Solamente:

• N286-01GSX-MDLC – Transceptor SFP a LC Multimodo (850 nm / 550 m)
• N286-01GLX-SLX – Transceptor SFP a LC Monomodo (1310 nm / 10 km)

Instalación

Notas:

• Nota: Para evitar Daños por Descargas Electrostáticas [ESD], se le recomienda manejar el producto usando una muñequera de conexión a tierra de ESD o tocar una superficie conductora (como metal) para descargar cualquier ESD potencial antes de manipular el producto.

• Antes de la instalación, verifique que la longitud de onda de su equipo de fibra (850 nm o 1310 nm) y el tipo de modo (Sencillo o Múltiple) coincida con el Convertidor de Medios de la Serie N785-P01 o de la Serie N785-INT.

• Asegúrese de que todos los equipos en la instalación estén apagados.

• Modelos N785-P01-SFP y N785-INT-PSFP Solamente: Instale un transceptor SFP suministrado por el usuario que coincida con las credenciales de su equipo de fibra.

Nota: a longitud de onda y el tipo de modo de su equipo de fibra debe coincidir con los del Convertidor de Medios de la Serie N785-P01 o de la Serie N785-INT.

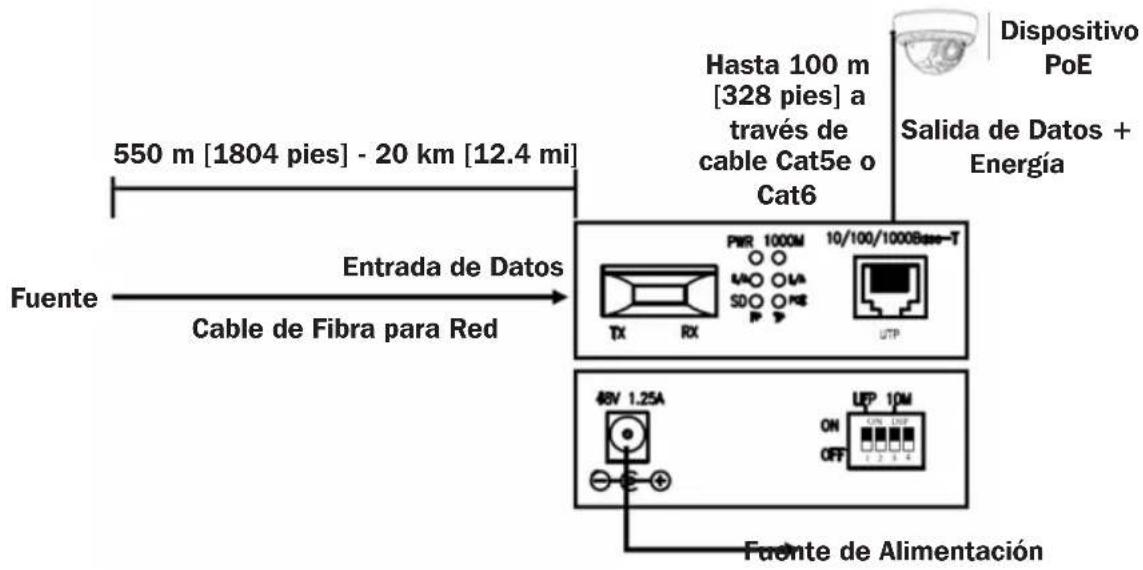

1. Usando cable de fibra existente de su infraestructura de red, conecte el convertidor de medios a su red de fibra.
2. Con un cable Cat5e o Cat6 suministrado por el usuario (hasta 100 m [328 pies]), conecte su dispositivo compatible con IEEE 802.3 af/a PoE al puerto UTP del convertidor de medios 10/100/1000Base-T.

Nota: Si su dispositivo compatible con PoE está alejado a más de 100 m [328 pies], mover el DIP switch 3 (10M) a la posición de ON le permite conducir un adicional de 230 m [750 pies] de cable Cat5e o Cat6 (alejado hasta 330 m [1082 pies] en total) a velocidades de 10 Mbps únicamente.

1. Conecte la fuente de alimentación incluida al convertidor de medios.
2. Encienda todos los equipos en la instalación.

Parámetros de los Switches de Configuración [DIP]

Nota: Los DIP switches 2 y 4 no tienen función.

DIP Switch 1 - Paso Directo de Fallas de Enlace [LFP]

Para activar la función LFP, mueva el DIP switch 1 a la posición ON.

Paso Directo de Fallas de Enlace [LFP]

El LFP proporciona una supervisión constante de los enlaces conectado al convertidor de medios. Si el enlace de fibra o cobre falla, el convertidor de medios pasará al estado de falla a través de ambos enlaces (cobre y fibra), evitando al equipo conectado transmitir paquetes que, de lo contrario, habrían terminado perdidos. La función LFP incluye las funciones LLCF [Link Loss Carry Forward] y LLF [Link Loss Return]. Las funciones LLR y LLCF pueden advertir inmediatamente a los administradores de red del problema de los medios de enlace y proporcionar una solución eficiente para supervisar la red.

LLCF ocurre cuando un dispositivo está conectado con el convertidor y la línea TP (cobre) del convertidor de medios pierde el enlace, lo que resulta en que la fibra del convertidor de medios se desconecte del enlace de transmisión.

LLR ocurre cuando un dispositivo está conectado al convertidor y la línea FP (fibra) pierde el enlace, causando que el convertidor de medios de fibra se desconecte de la transmisión.

DIP Switch 3 - 10M

Con el DIP switch 3 en la posición ON, la distancia de transferencia soportada en el puerto RJ45 cambia a 330 m [1082 pies] y la velocidad de transferencia de datos cambia a 10 Mbps. Esto le permite ampliar más allá del límite de 100 m [328 pies] mientras funciona a velocidades inferiores. Cuando esté en este modo, las velocidades de 100 Mbps y 1000 Mbps no son compatibles.

Las funciones del LED

LED Color Estado Función
PWR Verde ENCE		NDIDO El dispos	tivo está encendido
PoE Verde		ENCENDIDO	El puerto RJ45 está proporcionando 48V CD al dispositivoPoE remoto
		APAGADO	El puerto RJ45 no está proporcionando 48V CD al dispositivo PoE remoto
SD Verde		ENCENDIDO El	puerto de fibra está recibiendo señal óptica
		APAGADO El puerto de fibra no está recibiendo señal óptica
1000M Verde		ENCENDIDO 1000 Mbps de velocidad
		APAGADO Velocidad de 10Mbps / 100Mbps
L/A - TP(Enlace / Act)(Puerto RJ45)	Verde	ENCENDIDO	Indica que el enlace del puerto RJ45 está operando a 10Mbps / 100Mbps / 1000Mbps
		Destellando	Indica que el convertidor de medios PoE de está enviando o recibiendo datos activamente sobre el puerto RJ45
		APAGADO	Indica que el vínculo del puerto RJ45 no está funcionando
L/A - FP(Enlace / Act)(Puerto de Fibra)	Verde	ENCENDIDO	Indica que el vínculo del puerto de fibra está funcionando
		Destellando	Indica que el convertidor de medios PoE está enviando o recibiendo activamente datos sobre el puerto de fibra
		APAGADO	Indica que el vínculo del puerto de fibra no está funcionando

Garantía

GARANTÍA LIMITADA POR 2 AÑOS

TRIPP LITE garantiza durante un período de dos (2) años a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de

Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR.

Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE

no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Excelencia en Manufactura.
