Тип продукта	Медиаконвертер "оптоволокно- Ethernet" с питанием PoE
Модель	N785INTPLCMM1
Бренд	Tripp Lite
Оптоволоконный разъем	LC
Длина волны	850 нм
Режим волокна	Многомодовое
Максимальная длина оптоволокна	550 м (1 804 фут)
Скорость Ethernet	10/100/1000 Мб/с
Порт RJ45	10/100/1000Base-T с автоопределением MDI/MDI-X
Питание PoE	IEEE 802.3af/at, 48 В пост. тока, до 30 Вт
Максимальная длина PoE	100 м (328 фут) при 10/100/1000 Мбит/с, до 330 м (1 082 фут) при 10 Мбит/с
Внешнее питание	100-240 В пер. тока, 50/60 Гц, с кабелями для Австралии, ЕС, Великобритании, США
Специальные функции	Link Fault Pass Through (LFP), DIP-переключатель для режима расширения 10M
Светодиодные индикаторы	PWR, PoE, SD, 1000M, L/A TP, L/A FP
Обслуживание	Протирать сухой безворсовой тканью. Избегать жидкостей.
Безопасность	Соблюдать меры антистатической защиты (ESD). Отключать перед установкой.
Гарантия	2 года ограниченная
Размеры (приблиз.)	70 x 50 x 25 мм (оценка)
Вес (приблиз.)	150 г (оценка)

Часто задаваемые вопросы - N785INTPLCMM1 Tripp Lite

Как установить конвертер N785INTPLCMM1?

Отключите все оборудование от питания. Подключите оптоволоконный кабель к порту LC, затем кабель Cat5e/Cat6 от порта RJ45 к устройству PoE (макс. 100 м). Подсоедините внешний блок питания. Включите питание. Проверьте светодиоды.

Какое максимальное расстояние для оптоволоконной линии?

С многомодовым оптоволокном 850 нм максимальное расстояние составляет 550 м (1 804 фут).

Можно ли увеличить расстояние свыше 100 м по медному кабелю?

Да, установив DIP-переключатель 3 в положение ON (10M), можно достичь до 330 м (1 082 фут) при сниженной скорости 10 Мбит/с.

Что означает функция Link Fault Pass Through (LFP)?

LFP позволяет обнаружить потерю связи на одном порте и передать её на другой, упрощая диагностику неисправностей. Включите через DIP-переключатель 1.

Мое устройство PoE не получает питание, что делать?

Проверьте, соответствует ли устройство PoE стандарту IEEE 802.3af/at и исправен ли кабель Cat5e/Cat6. Убедитесь, что светодиод PoE горит. Если он не горит, порт RJ45 не выдает 48 В.

Какие типы оптоволокна поддерживаются?

Данная модель использует многомодовое оптоволокно с разъемом LC и длиной волны 850 нм.

Как интерпретировать светодиодные индикаторы?

PWR: зеленый постоянный - питание подано. PoE: зеленый постоянный - подано 48 В. SD: зеленый постоянный - получен оптический сигнал. 1000M: зеленый постоянный - 1 Гбит/с, выключен - 10/100 Мбит/с. L/A TP: зеленый мигающий - активность на RJ45. L/A FP: зеленый мигающий - активность по оптоволокну.

Какое питание в комплекте?

Устройство поставляется с внешним блоком питания 48 В пост. тока (1,25 А) и кабелями для Австралии, Европы, Великобритании и США, рассчитанными на 100-240 В пер. тока.

Что делать, если оптоволоконное соединение не устанавливается?

Проверьте, правильно ли подключено оптоволокно и использует ли удаленное оборудование ту же длину волны и режим. Светодиод SD должен гореть. Если он не горит, оптический сигнал отсутствует или слишком слаб.

Какова гарантия?

Tripp Lite предоставляет ограниченную гарантию на 2 года с даты первоначальной покупки, покрывающую дефекты материалов и изготовления.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N785INTPLCMM1 Tripp Lite

Руководство пользователя

Медиаконвертеры Gigabit Fiber — Ethernet с питанием по кабелю витой пары (PoE)

Модели (для Северной Америки): N785-P01-LC-MM1, N785-P01-SC-MM1, N785-P01-SC-MM2, N785-P01-SC-SM1, N785-P01-SFP

Модели (для всего мира): N785-INT-PLCMM1, N785-INT-PSCMM2, N785-INT-PSFP

English 1 • Español 9 • Français 17 • Deutsch 33

Продукция высшего качества.

Комплект поставки

• Медиаконвертер серии N785-P01 или N785-INT
- Внешний источник питания со шнуром питания NEMA 1-15P (100-240 В), (только для моделей серии N785-P01)
- Внешний источник питания с кабелями питания для Австралии, ЕС, Великобритании и США (только для моделей серии N785-INT)

Характеристики изделия

Все модели:

• Преобразуют волоконно-оптическую сеть в медную с увеличением мощности
• Поддерживают скорости передачи данных 10/100/1000 Мбит/с
• Поддерживают дальность передачи до 100 м через кабели Cat5e/Cat6 на устройство, совместимое с PoE
• Соответствуют требованиям IEEE 802.3af Power over Ethernet (PoE) и IEEE 802.3at
  • Автоматическая идентификация MDI/MDI-X
• Поддерживают полнодуплексный и полудуплексный режимы
• Светодиодные индикаторы контролируют статус Ethernet- и оптоволоконного каналов
• Функция мониторинга повреждения канала связи (LFP) позволяет сетевому персоналу быстро выявлять неисправности

Модель	Волоконно-оптический разъем Длина волны Режим			Максимальное расстояние от источника
N785-P01-LC-MM1 LC 850 нм	Многомодовый 550 м
N785-P01-SC-MM1 SC 850 нм	Многомодовый 550 м
N785-P01-SC-MM2 SC 1310 нм	Многомодовый 2000 м
N785-P01-SC-SM1 SC 1310 нм	Одномодовый 20 км
N785-P01-SFP Задается	пользователем	В зависимости от используемых трансиверов	В зависимости от используемых трансиверов	В зависимости от используемых трансиверов
N785-INT-PLCMM1	LC 850 нм Многомодовый 550 м
N785-INT-PSCMM2 SC 1310 нм	Многомодовый 2000 м
N785-INT-PSFP	Задается пользователем	В зависимости от используемых трансиверов	В зависимости от используемых трансиверов	В зависимости от используемых трансиверов

Комплектующие

Все модели:

• Безразрывные соединительные кабели Cat5e серии N001
• Безразрывные соединительные кабели Cat6 серии N201

Только для моделей N785-P01-SFP и N785-INT-PSFP:

• Многомодовый трансивер SFP — LC мод. N286-01GSX-MDLC (850 нм / 550 м)
• Одномодовый трансивер SFP — LC мод. N286-01GLX-SLX (1310 нм / 10 км)

Установка

Примечания:

• Во избежание выхода из строя в результате электростатического разряда (ЭСР) рекомендуется надевать заземляющий браслет при работе с изделием или отводить любой возможный ЭСР путем прикосновения к проводящей (например, металлической) поверхности перед началом работы с ним.

• Перед началом установки убедитесь в том, что длина волны (850 или 1310 нм) и модовость (одномодовое или многомодовое) волоконно-оптического оборудования соответствуют аналогичным параметрам медиаконвертера серии N785-P01 или N785-INT.

• Убедитесь в том, что все элементы оборудования, входящие в состав установки, обесточены.

• (Только для моделей N785-P01-SFP и N785-INT-PSFP):

Установите SFP-трансивер (в комплект поставки не входит), соответствующий параметрам волоконно-оптического оборудования.

Примечание. Длина волны и модовость волоконно-оптического оборудования должны соответствовать аналогичным параметрам медиаконвертера серии N785-P01 или N785-INT.

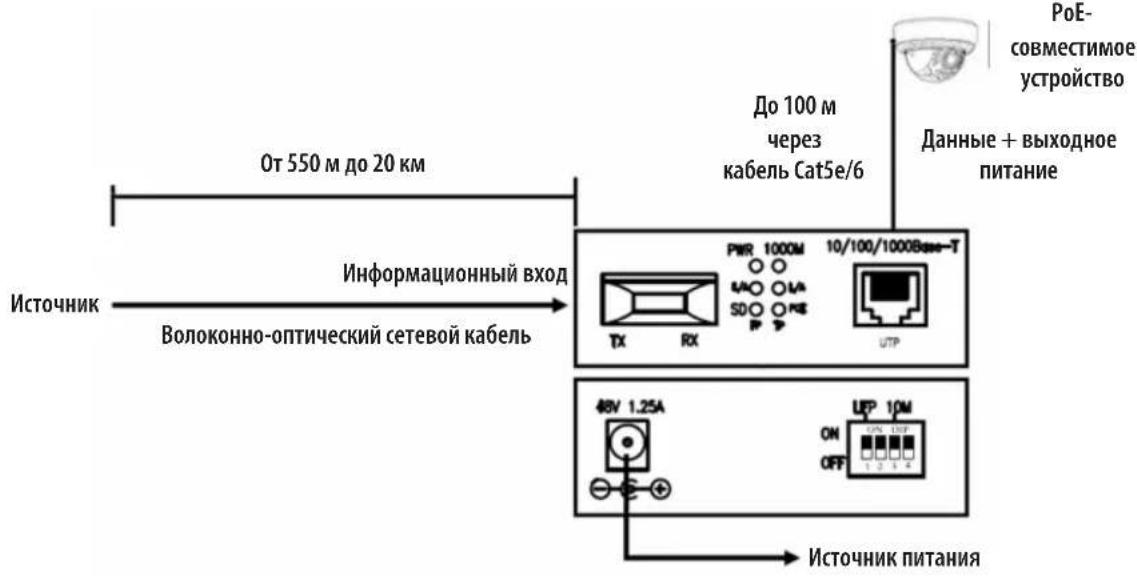

1. Подключите медиаконвертер к своей волоконно-оптической сети с помощью имеющегося волоконно-оптического кабеля из сетевой инфраструктуры.
2. С помощью кабеля Cat5e/Cat6 (в комплект поставки не входит) (длиной до 100 м) подключите устройство, соответствующее требованиям стандарта IEEE 802.3 af/at PoE, к порту 10/100/1000Base-T UTP медиаконвертера.

Примечание. Если расстояние между PoE-совместимыми устройствами составляет более 100 м, то перемещение DIP-переключателя 3 (10M) в положение ON (ВКЛ) позволяет дополнительно проложить 230 м кабеля Cat5e/6 (всего до 330 м) для работы только на скоростях до 10 Мбит/с.

1. Подключите к медиаконвертеру внешний блок питания из комплекта.
2. Подайте питание на все оборудование, входящее в состав установки.

Настройки DIP-переключателей

Примечание. DIP-переключатели 2 и 4 не имеют функции.

DIP-переключатель 1 — мониторинг повреждения канала связи (LFP)

Для включения функции LFP переведите DIP-переключатель 1 в положение ON (ВКЛ).

Мониторинг повреждения канала связи (LFP)

LFP обеспечивает постоянный мониторинг каналов, подключенных к медиаконвертеру. В случае отказа медного или волоконно-оптического канала медиаконвертер передает состояние отказа через оба канала (медный и волоконно-оптический), что исключает возможность передачи подключенным оборудованием пакетов, которые иначе были бы в конечном итоге утрачены. Функция LFP включает в себя функции LLCF (средство обнаружения потери связи) и LLF (возврат потери соединения). Функции LLCF и LLR могут немедленно сигнализировать сетевым администраторам о проблеме с каналом и обеспечить эффективное решение для мониторинга сети.

Средство обнаружения потери связи (LLCF)

LLCF вступает в действие, когда какое-либо устройство подключено к преобразователю, а в линии ТР (медной) медиаконвертера происходит потеря соединения, в результате чего оптоволокно медиаконвертера отсоединяется от канала передачи данных.

Возврат потери соединения (LLR)

LLR вступает в действие, когда какое-либо устройство подключено к преобразователю, а в линии FP (волоконно-оптической) происходит потеря соединения, в результате чего оптоволокно медиаконвертера отсоединяется от канала передачи данных.

DIP-переключатель 3 – 10M

Если DIP-переключатель 3 находится в положении ON (ВКЛ), то поддерживаемая дальность передачи между портами RJ45 меняется на 330 м, а скорость передачи данных меняется до 10 Мбит/с. Это позволяет выходить за пределы 100 м при работе на более низких скоростях. В этом режиме скорости 100 и 1000 Мбит/с не поддерживаются.

Функции светодиодных индикаторов

СИД Цвет Статус Функция
PWR Зеленый ВКЛ	Питание устройства включено
PoE Зеленый		ВКЛ	Порт RJ45 обеспечивает подачу постоянного тока напряжением 48 В на удаленное PoE-устройство
		ВЫКЛ	Порт RJ45 не обеспечивает подачу постоянного тока напряжением 48 В на удаленное PoE-устройство
SD Зеленый		ВКЛ Волоконо-оптический порт получает оптический сигнал
		ВЫКЛ Волоконо-оптический порт не получает оптического сигнала
1000M Зеленый		ВКЛ Скорость 1000 Мбит/с
		ВЫКЛ Скорость передачи данных 10/100 Мбит/с
L/A – TP(Связь/Активно)(порт RJ45)	Зеленый	ВКЛ	Указывает на то, что порт RJ45 работает со скоростью передачи данных 10/100/1000 Мбит/с
		Мигает	Указывает на то, что PoE-медиаконвертер активно отправляет или принимает данные через порт RJ45
		ВЫКЛ Указывает на то, что порт RJ45 не функционирует
L/A – FP(Связь/Активно)(волоконно-оптический порт)	Зеленый	ВКЛ Указывает на то, что волоконно-оптический порт функционирует
		Мигает	Указывает на то, что PoE-медиаконвертер активно отправляет или принимает данные через волоконно-оптический порт
		ВЫКЛ	Указывает на то, что волоконно-оптический порт не функционирует

Гарантийные обязательства

ОГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ 2 ГОДА

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение двух (2) лет с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании Tripp Lite или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ.

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
