Tipo de producto	Hub USB industrial 4 puertos
Marca	Tripp Lite
Modelo	U460-2A2C-IND
Conectores	2 puertos USB-A (hembra) + 2 puertos USB-C (hembra) + 1 puerto USB-C host
Estándar USB	USB 3.2 Gen 2, hasta 10 Gbit/s
Retrocompatibilidad	Sí con USB 3.0/2.0/1.1
Alimentación	Adaptador de corriente 5V 4A (incluye clavijas NA, UK, EU, AU) o bornera de 2 cables
Carcasa	Metal robusto, uso industrial
Protecciones eléctricas	ESD +/-15 kV, EFT +/-2,5 kV, sobrecorriente
Carga rápida	BC 1.2, hasta 2A por puerto (con alimentación)
LED de indicación	Azul (alimentación), verde (conexión)
Dimensiones (L x A x H)	106,5 x 63,6 x 24,6 mm
Temperatura de funcionamiento	0 a 50°C
Temperatura de almacenamiento	-10 a 80°C
Humedad de funcionamiento	0% a 85% HR, sin condensación
Garantía	3 años limitada
Contenido del paquete	Cable USB-C 0,6 m, alimentación externa, bornera de 2 cables, manual
Plug-and-Play	Sí, sin controlador
Configuración del sistema	Cualquier SO con puerto USB
Montaje	Sobre superficie plana o pared (soportes integrados)

Preguntas frecuentes - U4602A2CIND Tripp Lite

¿Cómo conectar el hub a mi ordenador?

Use el cable USB-C incluido para conectar el puerto Host del hub a un puerto USB-C de su ordenador.

¿Cómo alimentar el hub?

Dos opciones: enchufe el adaptador de corriente incluido (5V 4A) o use la bornera de 2 cables para una alimentación externa. El LED azul se enciende cuando el dispositivo está encendido.

¿Es el hub compatible con los estándares USB antiguos?

Sí, es retrocompatible con USB 3.0, 2.0 y 1.1. Las velocidades se limitarán al estándar más bajo.

¿Puedo cargar mis dispositivos móviles a través del hub?

Sí, todos los puertos cumplen con BC 1.2 y proporcionan hasta 2A por puerto si la alimentación de red está conectada. Sin alimentación, la carga se limita a 900 mA.

¿Qué accesorios están incluidos en el paquete?

Cable USB-C 0,6 m, adaptador de corriente con clavijas NA, UK, EU y AU, bornera de 2 cables, manual de usuario.

¿Cómo montar el hub en la pared?

Use los soportes de montaje integrados en la carcasa metálica. Los tornillos no están incluidos; consulte el diagrama de perforación en el manual.

¿Qué hacer si los puertos USB no funcionan?

Desconecte todos los dispositivos y la alimentación. Espere 10 segundos, luego vuelva a conectar todo siguiendo el procedimiento de instalación.

¿El hub requiere controladores?

No, es Plug-and-Play. Funciona con cualquier sistema operativo que tenga un puerto USB.

¿Cuál es la garantía del producto?

Tripp Lite ofrece una garantía limitada de 3 años contra defectos de materiales y fabricación. Consulte su sitio web para devoluciones.

¿El hub es adecuado para uso industrial?

Sí, la carcasa de metal robusto y las protecciones eléctricas (ESD +/-15 kV, EFT +/-2,5 kV) lo hacen adecuado para entornos industriales.

MANUAL DE USUARIO U4602A2CIND Tripp Lite

English 1

Français 16

Deutsch 23

Italiano 30

Instrucciones de Seguridad Importantes

• Lea siempre con cuidado las instrucciones de seguridad
• Conserve este Manual del Propietario para consulta futura
• En caso de ocurrir cualquiera de las siguientes situaciones, comuníquese con un técnico de servicio para que inspeccione el equipo:

o El equipo ha estado expuesto a humedad

o El equipo se ha caído o dañado

o El equipo muestra obvios signos de rotura

o El equipo no funciona correctamente o no funciona de acuerdo a las del presente Manual del Propietario

Características del Producto

• Añada dos puertos USB-A y dos USB-C desde el puerto USB-C en su laptop, Ultrabook o computadora
• USB 3.2 Gen 2 compatible con tasas de transferencia de datos hasta 10 Gbps
• Compatible con generaciones anteriores de USB
• Robusto gabinete totalmente metálico diseñado para aplicaciones industriales
• Los puertos USB-C soportan cables USB con conectores de seguridad
• Dos opciones de conexión de alimentaciones (fuente de alimentación externa o bloque de terminales de 2 hilos)
• Todos los puertos USB de los dispositivos son compatibles con BC 1.2, proporcionando hasta 2A de carga rápida a dispositivos móviles (cuando se conecta a la alimentación)
• Los puertos de dispositivo USB-C soportan carga y datos
• Pueden usarse simultáneamente todos los puertos, con cada puerto proporcionando hasta 900mA de potencia
• Detección y protección contra sobrecorriente
• Protección ESD a +/- 15 kV
• Protección EFT +/- 2.5 kV
• Detección automática de enlace y velocidad
• Incluye una fuente de alimentación internacional con adaptadores de clavija compatibles para Norteamérica, Reino Unido, Europa y Australia
• Conectar y Usar—No requiere software ni controladores

Requisitos del Sistema

- Compatible con todos los sistemas operativos habilitados para USB.

Contenido del Empaque

• U460-2A2C-IND
• Cable USB 3.2 Gen 2 (10 Gbps) Type-C, 61 cm [2 pies]
• Bloque de terminales de 2 hilos
- Fuente de Alimentación Externa* (Entrada: 100V \~ 240V, 50Hz / 60Hz, 0.6A; Salida: 5V 4A)
- Manual del Propietario

*Incluye clavijas NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia)

Accesorios Opcionales:

• Cables para Dispositivo USB 3.0 A/B de la Serie U322
• Cables para Dispositivo USB 3.0 Micro-B de la Serie U326
- U420-003-G2 – Cable USB 3.2 Gen 2 (10 Gbps) Type-C (Macho/Macho), 91 cm [3 pies]
- U422-003-G2 – Cable USB 3.2 Gen 2 (10 Gbps) Type-C a USB 3.0 Type-B (Macho/Macho), 91 cm [3 pies]
- U426-003-G2 – Cable USB 3.2 Gen 2 (10 Gbps), Type-C a USB 3.0 Micro-B (Macho/Macho), 91 cm [3 pies]

Instalación

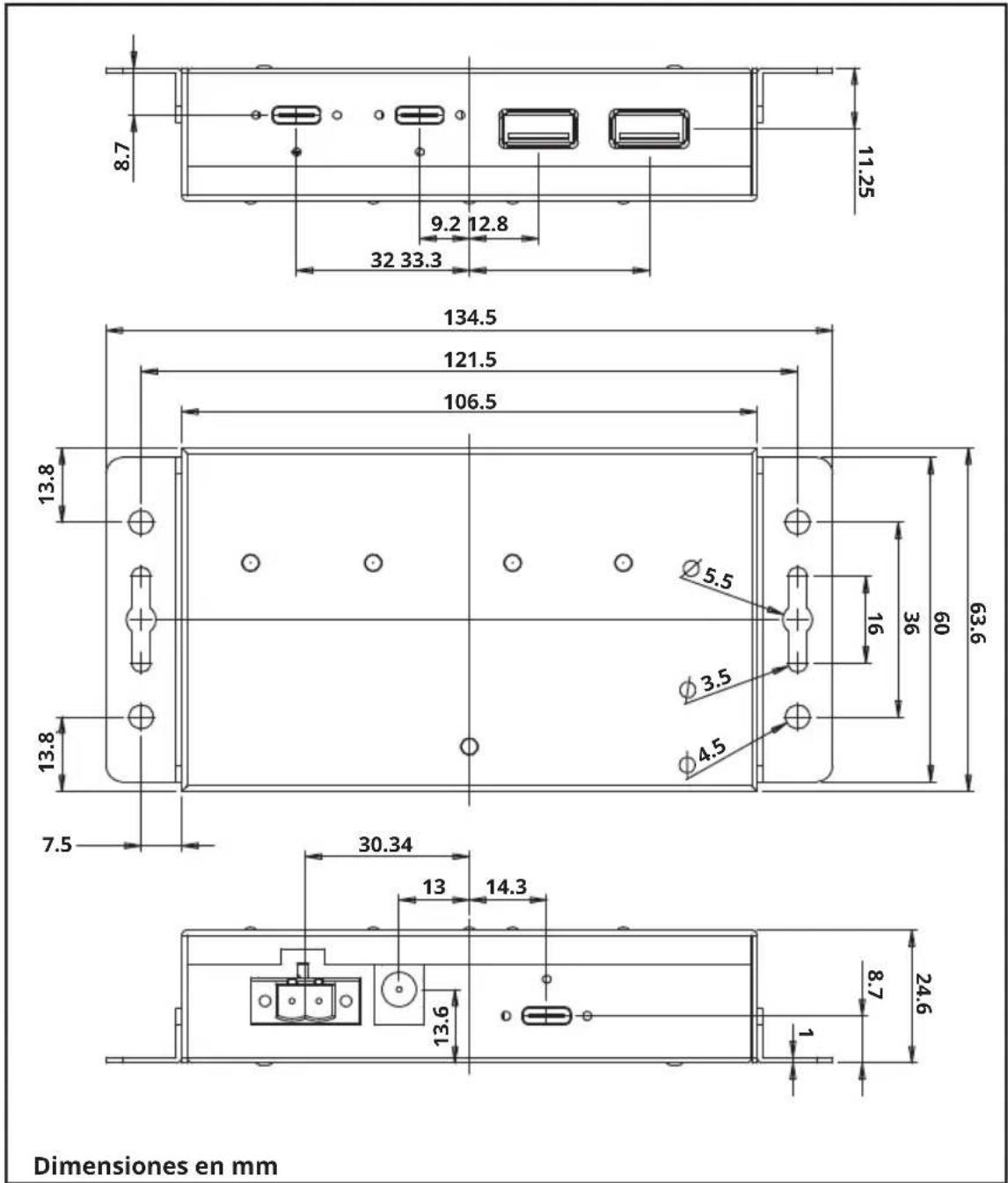

Colocación del Juego de Instalación

El Hub U460-2A2C-IND pueden colocarse sobre una superficie plana o instalarse usando el soportes para instalación la en pared (no se incluyen los tornillos). Consulte el diagrama siguiente al instalar los accesorios de instalación.

Alimentación del Hub

Entrada de CD

Para alimentar el hub, conecte el adaptador de corriente incluido a la unidad y luego a un tomacorriente de pared.

Terminal de Alimentación

El bloque de terminales de 2 hilos está instalado en la unidad para alimentar el hub usando una terminal de alimentación.

Operación

1. Usando el cable USB Type-C incluido, conecte el puerto USB-C etiquetado Host a su laptop, computadora o a cualquier dispositivo USB-C.
2. Usando el bloque de terminales o el adaptador de corriente, alimente la unidad a través del método de alimentación deseado. Un LED azul se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación.
3. Conecte hasta dos dispositivos USB a los puertos USB-A del hub.
4. Conecte hasta dos dispositivos USB a los puertos USB-C del hub.
5. Los LEDs se iluminarán y destellarán en verde según se conecte cada dispositivo para indicar que está conectado al Hub.

Nota: si los puertos USB no funcionan adecuadamente, desconecte todos los dispositivos, así como la fuente de alimentación. Después de 10 segundos, repita los pasos de instalación.

Especificaciones

Conector de Entrada 2x USB 3.0 Type-A (Hembra)2x USB Type-C (Hembra)
Conector de Salida USB Type-C (Hembra)
LEDs Azul: Alimentación	Verde: Conexión
Protección ESD +/- 15 kV
Protección EFT +/- 2.5 kV
Velocidad de Transmisión Hasta 10 Gbps
Requerimientos de Energía Fuente de Alimentación CD de 5V 4ATerminal de 2 Pines (5V CD)
Temperatura de Operación 0 °C a 50 °C [32 °F a 122 °F]
Temperatura deAlmacenamiento	-10 °C a 80 °C [14 °F a 176 °F]
Humedad de Operación De 0% a 85% de HR, Sin Condensación
Humedad de Almacenamiento	De 0% a 95% de HR, Sin Condensación
Dimensiones (Lg x An x Al) 106.5 x 63.6 x 24.6 mm [4.2" x 2.5" x 1"]
Material del Gabinete Metal

Garantía

Garantía Limitada de 3 años.

Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite

Tripplite. Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligenda o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUIÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIA BILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especificamente, no somas responsables por ningún costo, como pérdida de garancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, redamos de terceroso de cualquier otra forma.

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricas y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

- Enviar para recidaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
