U4602A2CIND - Hub USB Tripp Lite - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Hub USB industriale a 4 porte
Marca	Tripp Lite
Modello	U460-2A2C-IND
Connettori	2 porte USB-A (femmina) + 2 porte USB-C (femmina) + 1 porta USB-C host
Standard USB	USB 3.2 Gen 2, fino a 10 Gbit/s
Retrocompatibilità	Sì con USB 3.0/2.0/1.1
Alimentazione	Alimentatore 5V 4A (incluso con spine NA, UK, EU, AU) o morsettiera a 2 fili
Custodia	Metallo robusto, uso industriale
Protezioni elettriche	DES +/-15 kV, EFT +/-2,5 kV, sovracorrente
Ricarica rapida	BC 1.2, fino a 2A per porta (con alimentazione)
LED di indicazione	Blu (alimentazione), verde (connessione)
Dimensioni (L x l x H)	106,5 x 63,6 x 24,6 mm
Temperatura di funzionamento	da 0 a 50°C
Temperatura di stoccaggio	da -10 a 80°C
Umidità di funzionamento	0% a 85% UR, senza condensa
Garanzia	3 anni limitata
Contenuto della confezione	Cavo USB-C 0,6 m, alimentatore esterno, morsettiera a 2 fili, manuale
Plug and Play	Sì, senza driver
Configurazione di sistema	Qualsiasi sistema operativo con porta USB
Montaggio	Su superficie piana o a parete (supporti integrati)

Domande frequenti - U4602A2CIND Tripp Lite

Come collegare l'hub al mio computer?

Utilizzare il cavo USB-C in dotazione per collegare la porta Host dell'hub a una porta USB-C del computer.

Come alimentare l'hub?

Due opzioni: collegare l'alimentatore in dotazione (5V 4A) o utilizzare la morsettiera a 2 fili per un'alimentazione esterna. Il LED blu si accende quando il dispositivo è acceso.

L'hub è compatibile con i vecchi standard USB?

Sì, è retrocompatibile con USB 3.0, 2.0 e 1.1. Le velocità saranno limitate allo standard più basso.

Posso ricaricare i miei dispositivi mobili tramite l'hub?

Sì, tutte le porte sono conformi a BC 1.2 e forniscono fino a 2A per porta se l'alimentatore è collegato. Senza alimentazione, la carica è limitata a 900 mA.

Quali accessori sono inclusi nella confezione?

Cavo USB-C 0,6 m, alimentatore con spine NA, UK, EU e AU, morsettiera a 2 fili, manuale d'uso.

Come montare l'hub a parete?

Utilizzare i supporti di montaggio integrati nella custodia metallica. Le viti non sono fornite; fare riferimento allo schema di foratura nel manuale.

Cosa fare se le porte USB non funzionano?

Scollegare tutti i dispositivi e l'alimentazione. Attendere 10 secondi, quindi ricollegare tutto seguendo la procedura di installazione.

L'hub richiede driver?

No, è Plug and Play. Funziona con qualsiasi sistema operativo dotato di porta USB.

Qual è la garanzia del prodotto?

Tripp Lite offre una garanzia limitata di 3 anni contro difetti di materiali e fabbricazione. Consultare il loro sito per i resi.

L'hub è adatto per uso industriale?

Sì, la custodia in metallo robusto e le protezioni elettriche (DES +/-15 kV, EFT +/-2,5 kV) lo rendono adatto ad ambienti industriali.

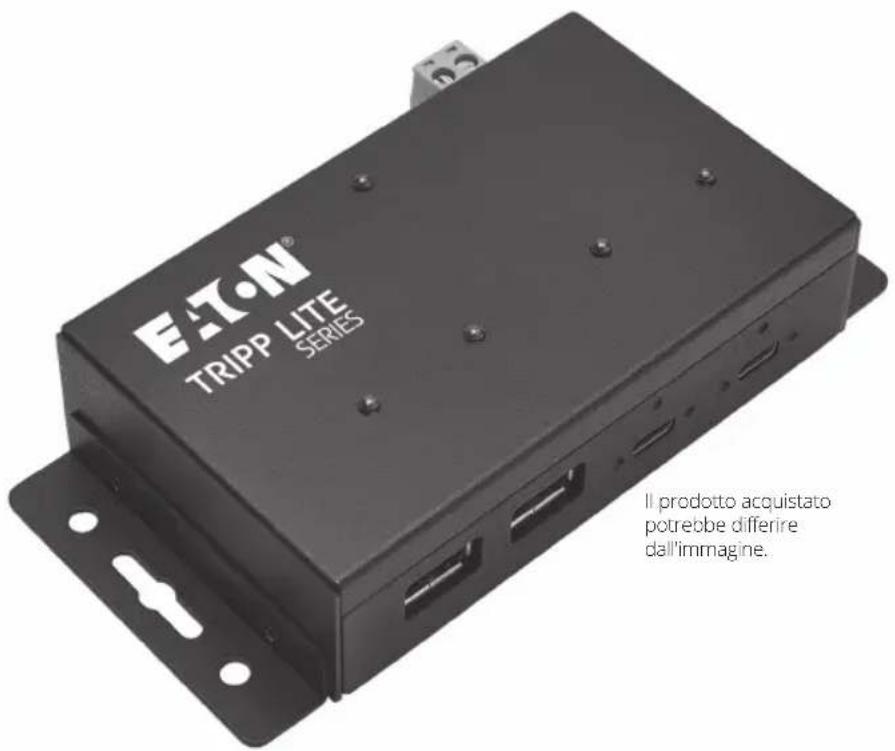

MANUALE UTENTE U4602A2CIND Tripp Lite

Hub a 4 porte USB 3.2 Gen 2 di livello tecnico

Modello: U460-2A2C-IND

USB Type-C® e USB-C® sono marchi registrati di USB Implementers Forum.

English 1

Español 9

Français 16

Deutsch 23

Istruzioni di sicurezza importanti

• Leggere sempre attentamente le istruzioni di sicurezza
• Conservare questo manuale utente per riferimento futuro.
• Se si verifica una delle seguenti situazioni, fissare un appuntamento per far ispezionare l'apparecchiatura da un tecnico dell'assistenza:
  o L'apparecchiatura è stata esposta all'umidità
  o L'apparecchiatura è caduta e si è danneggiata
  o L'apparecchiatura mostra evidenti segni di rottura
  o L'apparecchiatura non funziona correttamente o non funziona secondo quanto riportato nelle istruzioni del Manuale utente

Caratteristiche del prodotto

• Consente di aggiungere due porte USB-A e due porte USB-C dalla porta USB-C del computer portatile, Ultrabook o computer
• Conforme a USB 3.2 Gen 2 con velocità di trasferimento dati fino a 10 Gbps
• Retrocompatibile con le generazioni USB precedenti
• Robusta custodia interamente in metallo, progettata per applicazioni industriali
  • Le porte USB-C supportano i cavi USB con connettori di bloccaggio
• Due opzioni di collegamento all'alimentazione (alimentazione esterna o morsettiera a due fili)
• Tutte le porte USB dei dispositivi sono conformi a BC 1.2 e forniscono fino a 2 A di alimentazione di ricarica rapida ai dispositivi mobili (quando collegati all'alimentazione).
• Le porte per dispositivi USB-C supportano sia i dati che la ricarica
• È possibile utilizzare tutte le porte contemporaneamente, con ciascuna porta che fornisce fino a 900 mA di alimentazione
• Rilevamento e protezione da sovracorrente
  • Protezione ESD fino a +/-15 kV
  • Protezione EFT +/-2,5 kV
• Rilevamento automatico del collegamento e della velocità
• Include un alimentatore internazionale con adattatori compatibili per Nord America, Regno Unito, Europa e Australia
• Plug and play: non sono necessari software o driver

Requisiti di sistema

- Compatibile con tutti i sistemi operativi dotati di USB

Contenuto della confezione

• U460-2A2C-IND
• Cavo USB Type-C USB 3.2 Gen 2 (10 Gbps), 0,6 m (2 piedi)
- Morsettiera a due fili
• Alimentazione esterna* (Ingresso: 100-240 V, 50/60 Hz, 0,6 A; Uscita: 5 V 4 A)
- Manuale utente

*Comprende spine NEMA 1-15P (Nord America), CEE 7/16 Schuko (Europa), BS 1363 (Regno Unito e AS/NZS 3112 (Australia)

Accessori opzionali:

• Cavi per dispositivi USB 3.0 A/B serie U322
• Cavi per dispositivi USB 3.0 Micro-B U326
• Cavo USB Type-C 3.2 Gen 2 (10 Gbps) U420-003-G2 (maschio/maschio), 0,9 m/3 piedi
• Cavo da USB Type-C 3.2 Gen 2 a USB Type-B 3.0 (10 Gbps) U422-003-G2 (maschio/maschio), 0,9 m/3 piedi
• Cavo da USB Type-C 3.2 Gen 2 a USB Micro-B 3.0 (10 Gbps) U426-003-G2 (maschio/maschio), 0,9 m/3 piedi

Installazione

Installazione del kit di montaggio

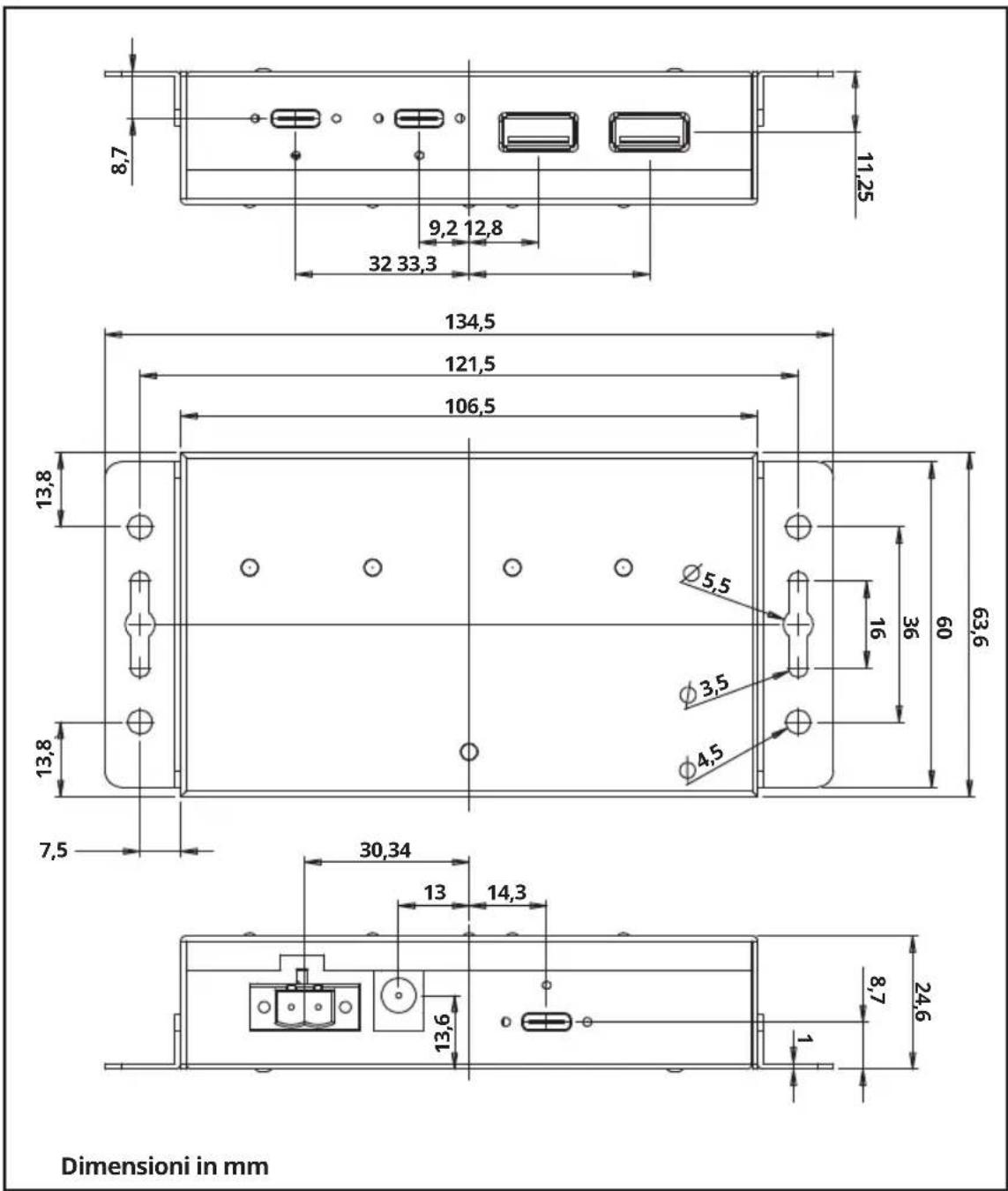

L'hub U460-2A2C-IND può essere posizionato su una superficie piana, oppure montato utilizzando le staffe per il montaggio a parete incorporate (viti non incluse). Per l'installazione dell'hardware di montaggio, fare riferimento al diagramma sottostante:

Alimentazione dell'hub

CC-Ingresso

Per alimentare l'hub, collegare l'adattatore di alimentazione incluso all'unità e poi a una presa a muro.

Morsettiera di alimentazione

Sull'unità è installata una morsettiera a due fili per alimentare l'hub tramite un morsetto di alimentazione.

Funzionamento

1. Utilizzando il cavo USB Type-C in dotazione, collegare la porta USB-C indicata come Host al computer portatile, computer o a qualsiasi dispositivo USB-C.
2. Utilizzando la morsettiera o l'adattatore di alimentazione inclusi, alimentare l'unità con il metodo desiderato. Un LED blu si accenderà per indicare che l'unità sta ricevendo energia dalla fonte di alimentazione.
3. Collegare fino a due dispositivi USB alle porte hub USB-A.
4. Collegare fino a due dispositivi USB alle porte hub USB-C.
5. I LED si illumineranno e lampeggeranno di verde man mano che ogni dispositivo viene collegato per indicare che è connesso all'hub.

Nota: se le porte USB non funzionano correttamente, scollegare tutti i dispositivi e la fonte di alimentazione. Dopo 10 secondi, ripetere le fasi di installazione.

Specifiche

Connettore di ingresso 2 USB	3.0 Type-A (femmina)2 USB Type-C (femmina)
Connettore di uscita USB Type	C (femmina)
LED Blu: accensione	Verde: connessione
Protezione ESD +/-15 kV
Protezione EFT +/-2,5 kV
Velocità di trasmissione Fino	a 10 Gbps
Requisiti di alimentazione Alimentazione CC 5 V 4 AMorsettiera a 2 pin (CC 5 V)
Temperatura di funzionamento	Da 0 a 50 °C (da 32 a 122 °F)
Temperatura di conservazione	da 14 a 176 °F / da -10 a 80 °C
Umidità di funzionamento Umidità relativa dallo 0% all'85%, non condensante
Umidità di conservazione Umidità relativa dallo 0% al 95%, non condensante
Dimensioni, L x P x A 106,5 x	63,6 x 24,6 mm /4,2 x 2,5 x 1 poll.
Materiale della custodia Metallo

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni dalla data di acquisto iniziato. Inostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Trippite Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzianon si applica alle apparecchiature che sono state dann eggiate da incidenti, negligenza o applicazione eriata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNAMO ALCUINA GARANZIA, ESPRESSA O IMPLICITÀ, INCLUISE LE GARANZIE DI COMMERIOABILITÀ E DI DIDONEITA PER UNO SCOPO PARTICOLARE. Alcunisti non consentono la limitazione o l'esclusione delle garanze implicate; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O:CONSEQUENZIAU DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVISATI DELLA POSSIBILITÀ D'ITALIDANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i redami di terzi o altro.

Informazioni sulla conformità WEEE per clienti e addetti al ridoclaggio (Unione Europea)

Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettridi ed elettronici e in base ai regolamenti sulla relativa attuazione, i dienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentime il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prazzi adottate da ogni singolo Paese)
• Restituire la nuova apparecchiatura per il riddo quando questa diventa un rifiuto.
