Type de produit	Hub USB industriel 4 ports
Marque	Tripp Lite
Modèle	U460-2A2C-IND
Connecteurs	2 ports USB-A (femelle) + 2 ports USB-C (femelle) + 1 port USB-C hôte
Norme USB	USB 3.2 Gen 2, jusqu'à 10 Gbit/s
Rétrocompatibilité	Oui avec USB 3.0/2.0/1.1
Alimentation	Adaptateur secteur 5V 4A (inclus avec prises NA, UK, EU, AU) ou bornier 2 fils
Boîtier	Métal robuste, usage industriel
Protections électriques	DES +/-15 kV, EFT +/-2,5 kV, surintensité
Charge rapide	BC 1.2, jusqu'à 2A par port (avec alimentation)
LED d'indication	Bleue (alimentation), verte (connexion)
Dimensions (L x l x H)	106,5 x 63,6 x 24,6 mm
Température de fonctionnement	0 à 50°C
Température de stockage	-10 à 80°C
Humidité de fonctionnement	0% à 85% HR, sans condensation
Garantie	3 ans limitée
Contenu du carton	Câble USB-C 0,6 m, alimentation externe, bornier 2 fils, manuel
Plug-and-Play	Oui, sans pilote
Configuration système	Tout OS avec port USB
Montage	Sur surface plane ou mural (supports intégrés)

FOIRE AUX QUESTIONS - U4602A2CIND Tripp Lite

Comment connecter le hub à mon ordinateur ?

Utilisez le câble USB-C fourni pour relier le port Host du hub à un port USB-C de votre ordinateur.

Comment alimenter le hub ?

Deux options : branchez l’adaptateur secteur fourni (5V 4A) ou utilisez le bornier 2 fils pour une alimentation externe. La LED bleue s’allume lorsque l’appareil est sous tension.

Le hub est-il compatible avec les anciennes normes USB ?

Oui, il est rétrocompatible avec USB 3.0, 2.0 et 1.1. Les vitesses seront limitées à la norme la plus basse.

Puis-je recharger mes appareils mobiles via le hub ?

Oui, tous les ports sont conformes BC 1.2 et fournissent jusqu’à 2A par port si l’alimentation secteur est branchée. Sans alimentation, la charge est limitée à 900 mA.

Quels accessoires sont inclus dans le carton ?

Câble USB-C 0,6 m, adaptateur secteur avec prises NA, UK, EU et AU, bornier 2 fils, manuel d’utilisation.

Comment monter le hub au mur ?

Utilisez les supports de montage intégrés au boîtier métallique. Les vis ne sont pas fournies ; référez-vous au schéma de perçage dans le manuel.

Que faire si les ports USB ne fonctionnent pas ?

Débranchez tous les appareils et l’alimentation. Attendez 10 secondes, puis rebranchez tout en suivant la procédure d’installation.

Le hub nécessite-t-il des pilotes ?

Non, il est Plug-and-Play. Il fonctionne avec tout système d’exploitation doté d’un port USB.

Quelle est la garantie du produit ?

Tripp Lite offre une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication. Consultez leur site pour les retours.

Le hub est-il adapté à un usage industriel ?

Oui, le boîtier en métal robuste et les protections électriques (DES +/-15 kV, EFT +/-2,5 kV) le rendent adapté aux environnements industriels.

MODE D'EMPLOI U4602A2CIND Tripp Lite

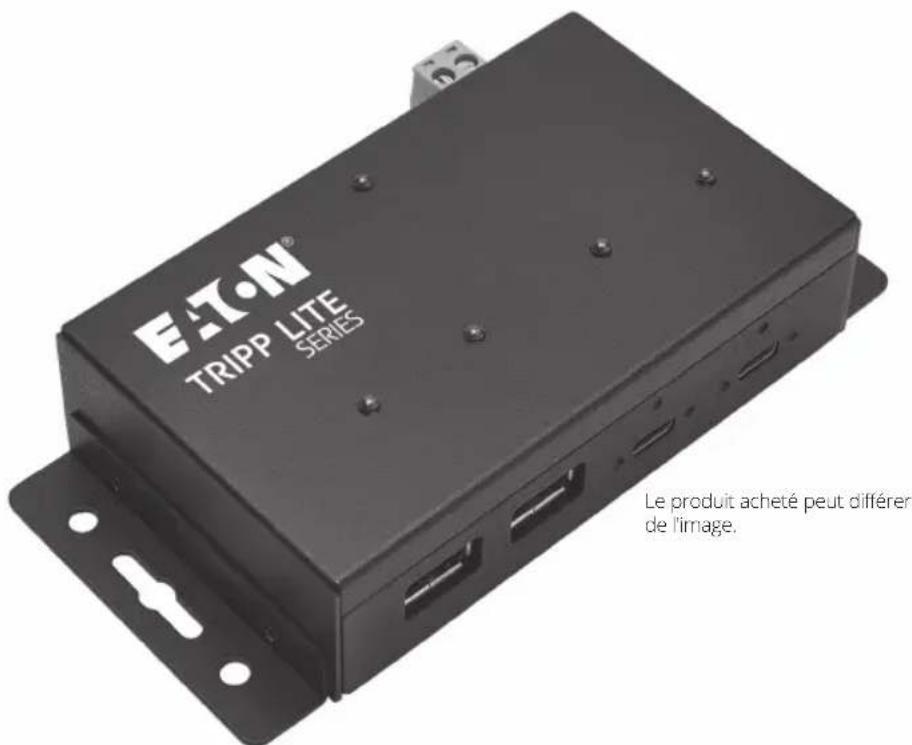

Hub USB 3.2 gen 2 4 ports de qualité industrielle

Modèle : U460-2A2C-IND

USB Type-C® et USB-C® sont des marques déposées de l'USB Implementers Forum.

Importantes consignes de sécurité

• Lisez toujours attentivement les consignes de sécurité
• Conservez ce manuel d'utilisation pour consultation ultérieure
• Si l'une des situations suivantes se présente, prenez rendez-vous pour faire inspecter votre équipement par un technicien de maintenance : o L'équipement a été exposé à l'humidité o L'équipement est tombé et a été endommagé o L'équipement présente des signes évidents de casse o L'équipement ne fonctionne pas correctement ou ne fonctionne pas conformément aux instructions du manuel d'utilisation

Caractéristiques du produit

• Ajoutez deux ports USB-A et deux ports USB-C à partir du port USB-C de votre ordinateur portable, ultrabook ou ordinateur.
• Conforme à la norme USB 3.2 Gen 2 avec des taux de transfert de données jusqu'à 10 Gbit/s
• Rétrocompatible avec les précédentes générations USB
• Boîtier robuste entièrement métallique conçu pour les applications industrielles
• Les ports USB-C prennent en charge les câbles USB avec des connecteurs à verrouillage
• Deux possibilités de raccordement électrique (alimentation électrique externe ou bornier à 2 fils)
• Tous les ports USB de l'appareil sont conformes à la norme BC 1.2, fournissant jusqu'à 2 A de puissance de charge rapide aux appareils mobiles (lorsqu'ils sont connectés à l'alimentation)
• Les ports USB-C de l'appareil prennent en charge à la fois les données et la charge
• Tous les ports peuvent être utilisés simultanément, chaque port fournissant jusqu'à 900 mA de puissance
• Détection et protection contre les surintensités • Protection des à +/- 15 kV • Protection EFT à +/- 2,5 kV
• Détection automatique de la liaison et de la vitesse

Caractéristiques du produit

• Comprend une alimentation électrique internationale avec des adaptateurs de prise compatibles pour l'Amérique du Nord, le Royaume-Uni, l'Europe et l'Australie
• Plug-and-Play — pas besoin de logiciels ou de pilotes

Configuration système requise

- Compatible avec tous les systèmes d'exploitation dotés d'un port USB

Contenu du carton d'emballage

• U460-2A2C-IND - Câble USB 3.2 Gen 2 (10 Gbit/s) Type-C, 0,6 m (2 pi) - Bornier à 2 fils - Alimentation électrique externe* (entrée : 100-240 V, 50/60 Hz, 0,6 A; sortie : 5 V 4 A) - Manuel d'utilisation

*Comprend des prises NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie)

Accessoires optionnels :

• Câbles USB 3.0 A/B série U322 • Câbles USB 3.0 Micro-B série 326 - Câble USB 3.2 Gen 2 (10 Gbit/s) Type-C (mâle/mâle) U420-003-G2, 0,9 m (3 pi) - Câble USB 3.2 Gen 2 (10 Gbit/s) Type-C vers USB 3.0 Type B (mâle/mâle) U422-003-G2, 0,9 m (3 pi) - Câble USB 3.2 Gen 2 (10 Gbit/s) Type-C vers USB 3.0 Micro-B (mâle/mâle) U426-003-G2, 0,9 m (3 pi)

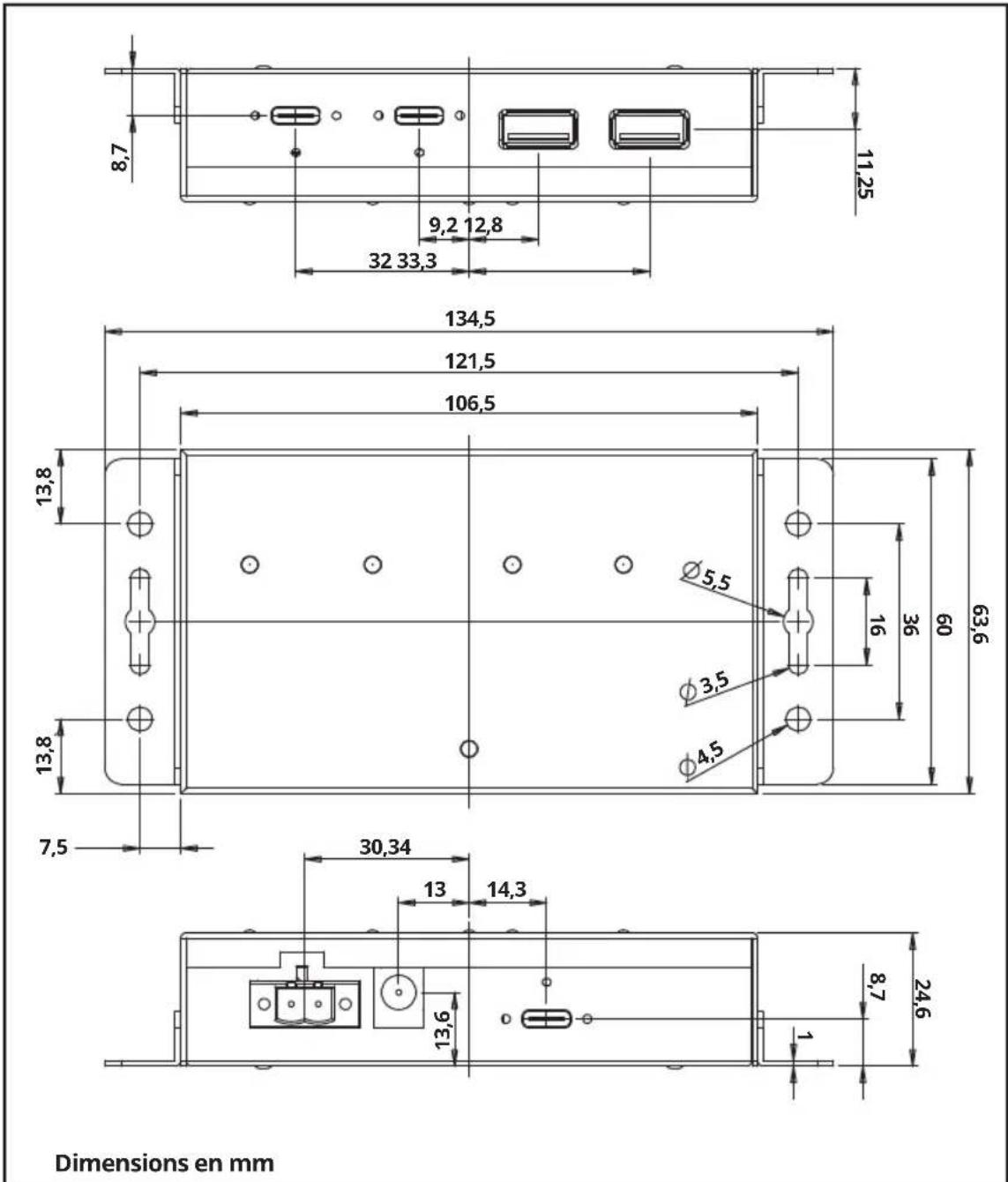

Installation du kit de montage

Le hub U460-2A2C-IND peut être placé sur une surface plane ou monté à l'aide des supports muraux intégrés (vis non incluses). Reportez-vous au schéma ci-dessous lors de l'installation du matériel de montage :

Alimentation du hub

Pour alimenter le hub, branchez l'adaptateur d'alimentation fourni à l'appareil, puis à une prise murale.

Borne d'alimentation

Un bornier à 2 fils est installé sur l'appareil pour alimenter le hub à l'aide d'une borne d'alimentation.

Fonctionnement

1. À l'aide du câble USB type-C fourni, connectez le port USB-C étiqueté Host à votre ordinateur portable, votre ordinateur ou tout autre appareil USB-C.
2. À l'aide du bornier ou de l'adaptateur d'alimentation fourni, alimentez l'appareil selon la méthode d'alimentation souhaitée. Une LED bleue s'allumera pour indiquer que l'appareil est alimenté par la source d'alimentation.
3. Connectez jusqu'à deux appareils USB aux ports USB-A du hub.
4. Connectez jusqu'à deux appareils USB aux ports USB-C du hub.
5. Les LED s'allumeront et clignoteront en vert au fur et à mesure de la connexion de chaque appareil pour indiquer qu'il est connecté au hub.

Remarque : si les ports USB ne fonctionnent pas correctement, débranchez tous les appareils, ainsi que la source d'alimentation. Après 10 secondes, répétez les étapes d'installation.

Caractéristiques

Connecteur d'entrée 2x USB 3	0 type-A (femelle)2x USB type-C (femelle)
Connecteur de sortie USB Type	-C (femelle)
LED Bleu : alimentation	Vert : connexion
Protection DES +/- 15 kV
Protection EFT +/- 2,5 kV
Vitesse de transmission Jusqu'à 10 Gbit/s
Alimentation requise Alimentation	électrique 5 V 4 A CCBorne à 2 broches (5 V CC)
Température de fonctionnement	0 à 50 °C / 32 à 122 °F
Température de stockage -10 à 80 °C / 14 à 176 °F
Humidité de fonctionnement 0 % à 85 % HR, sans condensation
Humidité de stockage 0 % à 95 % HR, sans condensation
Dimensions L x l x H 106,5 x 63,6 x 24,6 mm / 4,2 x 2,5 x 1 pi
Matériau du boîtier Métal

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites, ainsi, la(s) limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SALIF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOires OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SINOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TE LS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations sur la conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur adhère un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à:

- Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en
