Marca	Airlux
Modelo	AHBF970BK
Tipo de producto	Campana extractora de cocina
Tipo de instalación	De pared, evacuación exterior o recirculación
Altura mínima de instalación	650 mm (cocina eléctrica) / 750 mm (gas o mixta)
Número de velocidades	3 o 4 según versión
Controles	Pulsadores o teclas táctiles según versión
Iluminación	Integrada, control On/Off
Filtros antigrasa	Metálicos, lavables (lavavajillas o manual)
Filtro de carbón	Activo (opcional para recirculación), reemplazo cada 4 meses
Alimentación eléctrica	220-240 V, 50 Hz, clase II (sin tierra)
Material principal	Acero inoxidable (estimación)
Mantenimiento	Limpieza regular de superficies, filtros metálicos cada 2 meses, reemplazo del filtro de carbón cada 4 meses
Función temporizador	Sí, 15 minutos (apagado automático), reducción de velocidad después de 7 min en velocidad 4
Seguridad	Desconexión antes del mantenimiento, no usar sin filtro, evitar llama libre

Preguntas frecuentes - AHBF970BK AIRLUX

¿Cuál es la altura mínima de instalación para la campana Airlux AHBF970BK?

La altura mínima es de 650 mm sobre una cocina eléctrica y de 750 mm sobre una cocina de gas o mixta (ver Fig.1 del manual).

¿Cómo limpiar los filtros antigrasa metálicos?

Los filtros deben limpiarse cada 2 meses. Retírelos y lávelos en una solución de agua y detergente neutro, o en el lavavajillas. Enjuague abundantemente con agua tibia y deje secar antes de volver a colocarlos.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón no es lavable ni regenerable. Debe reemplazarse aproximadamente cada 4 meses, según el uso. Solo es necesario en modo recirculación.

¿Cómo funciona el temporizador de la campana?

El temporizador se activa presionando la tecla correspondiente. Apaga el motor después de 15 minutos. Si la velocidad está ajustada en 4, el temporizador se inicia automáticamente y reduce a velocidad 3 después de 7 minutos.

¿Puedo usar la campana sin los filtros instalados?

No, está prohibido usar la campana sin los filtros montados. Los filtros protegen el motor y previenen riesgos de incendio.

¿Cómo pasar del modo evacuación exterior al modo recirculación?

Para pasar al modo recirculación, hay que instalar un filtro de carbón activo en el grupo de aspiración (ver Fig.6). El aire se expulsa luego a la habitación por los orificios del conducto superior.

¿Qué tipo de cableado eléctrico se necesita?

El aparato es de clase II, por lo que no se necesita cable de tierra. La conexión se realiza con un cable marrón (fase L) y azul (neutro N). Utilice un enchufe normalizado conforme a la carga indicada en la etiqueta.

¿Qué hacer si la campana no se enciende?

Verifique primero que el aparato esté enchufado o que el disyuntor no haya saltado. Asegúrese de que las bombillas estén correctamente instaladas. Si el problema persiste, contacte a un profesional.

¿Es seguro freír bajo la campana?

Se recomienda permanecer cerca al freír para evitar que el aceite sobrecalentado se incendie. Nunca flambe alimentos debajo de la campana en funcionamiento.

¿Cómo mantener la campana después de cada uso?

Se aconseja encender la campana antes de cocinar y dejarla funcionar 15 minutos después. Limpie regularmente las superficies exteriores con un detergente neutro no abrasivo.

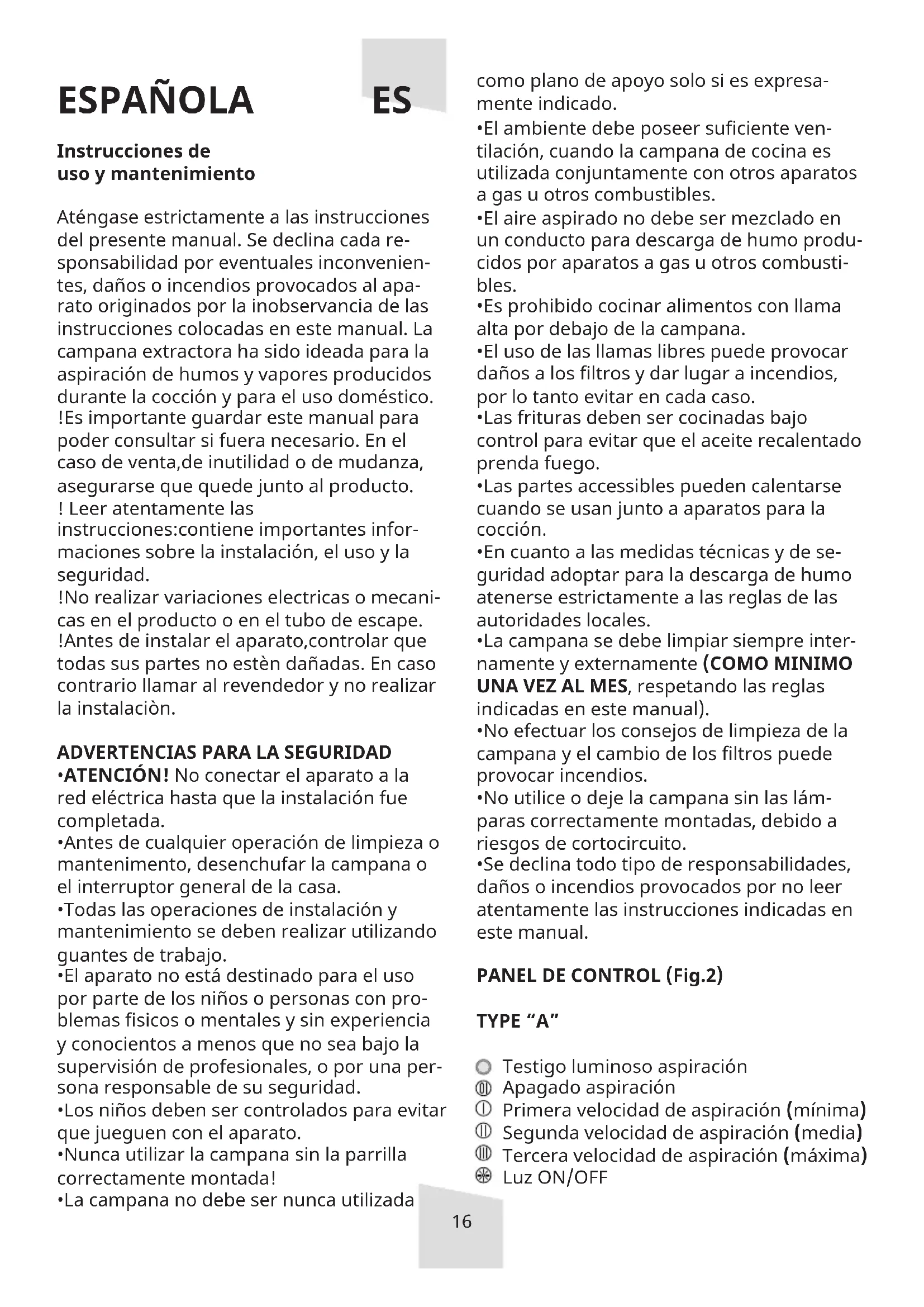

MANUAL DE USUARIO AHBF970BK AIRLUX

Instrucciones de uso y mantenimiento

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico. Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurarse de que quede junto al producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.

No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape. Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario, llamar al revendedor y no realizar la instalación.

ADVERTENCIAS PARA LA SEGURIDAD

• ATENCIÓN: No conectar el aparato a la red eléctrica hasta que la instalación esté completada.
• Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.
• Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
• El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocimientos, a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.
• Los niños deben ser controlados para evitar que jueguen con el aparato.
• Nunca utilizar la campana sin la parrilla correctamente montada. La campana no debe ser nunca utilizada

como plano de apoyo, solo si es expresamente indicado.

• El ambiente debe poseer suficiente ventilación cuando la campana de cocina es realizada conjuntamente con otros aparatos a gas u otros combustibles.
• El aire aspirado no debe ser mezclado en un conductor para descarga de humos producidos por aparatos a gas u otros combustibles.
• Es prohibido cocinar alimentos con llama alta por debajo de la campana.
• El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto, evitarlo en cada caso. Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego. Las partes accesibles pueden calentarse cuando se usan junto a aparatos para la cocción.
• En cuanto a las medidas sociales y de seguridad a adoptar para la descarga del humo, atenerse estrictamente a las reglas de las autoridades locales.
• La campana se debe limpiar siempre interna y externamente (como mínimo una vez al mes, respetando las reglas indicadas en este manual).
• No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
• No utilice la campana sin las lámparas correctamente montadas, de lo contrario hay riesgos de cortocircuito.
• Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

PANEL DE CONTROL (Fig.2)

TIPO "A"

Testigo luminoso aspiración. Apagado aspiración. ① Primera velocidad de aspiración (mínima). ② Segunda velocidad de aspiración (media). ③ Tercera velocidad de aspiración (máxima). Luz ON/OFF.

TIPO "B"

A Primera velocidad de aspiración. B Segunda velocidad de aspiración. C Tercera velocidad de aspiración. D Cuarta velocidad de aspiración (máxima). E Luz ON/OFF.

TIPO "C"

• Iluminación

Apretando esta tecla se enciende la campana en la 1ª velocidad; apretando otra vez, se apaga la campana.

Display

Apretando esta tecla se enciende la campana en la 1ª velocidad; apretando otra vez, aumenta hasta la 4ª velocidad. Timer (temporizador) - pulsando se activa el temporizador que apaga el motor de aspiración después de 15 horas. Cuando la velocidad de aspiración es ajustada en 4, el timer se activa automáticamente; la velocidad de aspiración será ajustada automáticamente en 3 después de 7 horas.

INSTRUCCIONES PARA LA INSTALACIÓN

El aparato puede ser usado en 2 modalidades:

• MODALIDAD DE EXTRACCIÓN: el aire aspirado es purificado a través de los filtros antigrasa metálicos y expulsado al exterior a través de un tubo. (Fig. 3A; 3B)
• MODALIDAD DE RECIRCULACIÓN: el aire aspirado es purificado a través de los filtros antigrasa y un filtro de carbón activo, el aire vuelve a entrar en el ambiente interno. (Fig. 3C)

Debido a la complejidad del aparato, se recomienda que la instalación sea efectuada por personal especializado, respetando todas las normativas vigentes y en particular la relativa a la evacuación de aire y a la

conexión eléctrica.

El fabricante no se responsabiliza de ningún daño ocasionado por una instalación incorrecta o que no se lleve a cabo conforme a las reglas actuales.

INSTALACIÓN ELÉCTRICA

El aparato está construido en clase II, por lo tanto no se debe conectar ningún cable a la toma de tierra. La conexión a la corriente eléctrica debe realizarse de la siguiente manera:

MARRÓN = L Línea.

AZUL = N Neutro.

Si no está incluido, monte en el cable un enchufe normalizado para la energía. En la etiqueta de las características.

Si está provista de enchufe, coloque la campana de tal manera que el enchufe quede en un sitio accesible.

En caso de conexión directa a la corriente eléctrica, es necesario interponer entre el aparato y la red un interruptor omnipolar con abertura mínima de 3 mm, adecuado a la energía y que responda a las normas vigentes.

SUGERENCIAS PARA LA INSTALACIÓN

Debe instalarse el aparato a una altura mínima de 650 mm de las hornillas eléctricas, o a una altura de 750 mm para las hornillas a gas o mixtas (Fig.1).

Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circule aire caliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica.

MONTAJE DE LA CAMPANA EN LA PARED

Realice los orificios A, B, C, respetando las medidas indicadas (Fig.1). Para los distintos montajes, utilice tornillos y escarpias de expansión adecuados al tipo de pared (por ejemplo, hormigón, cartón-yeso, etc.).

En caso de que los tornillos y las escarpias vengan adjuntos en el producto, asegúrese de que sean adecuados para el tipo de pared donde se va a colocar la campana.

Sujete la escarpia Z al muro con los orificios C. Enganche la campana a la pared realizando los orificios A. Sujete definitivamente la campana realizando los orificios de seguridad B.

MODALIDAD DE EXTRACCIÓN

Conecte mediante un tubo de enlace la arandela Y al orificio de descarga (Fig.5) (no debe realizarse en la versión filtrante). Introduzca el empalme superior E en el interior del empalme inferior F, enganche los dos empalmes introduciéndolos verticalmente en la campana.

Saque el empalme superior E hacia arriba y sujételo con los tornillos adecuados en los orificios G de la abrazadera Z (Fig. 7) que usted ha sujetado con anterioridad a la pared con los orificios C (Fig. 1).

MODALIDAD DE RECIRCULACIÓN

Mantiene los olores desagradables de la comida de cocina.

Para transformar la campana de una versión de succión en una versión filtrante, instale el filtro de carbón activado y siga las instrucciones para adaptarse a la versión filtrante. El filtro debe aplicarse al bloque de succión bajo de la campana (Fig. 6). Retire y monte la unidad de succión, desatornille el tornillo (Fig. 6 / A) y coloque el filtro de aletas laterales en la unidad de succión (Fig. 6 / B).

El aire circula a través de las rejillas de unión E. La saturación del carbón activo ocurre después del tiempo de funcionamiento, y se necesita más tiempo para extraer el carbón del sistema.

Cada 4 meses NO PUEDE lavarse ni reciclarse.

USO Y MANTENIMIENTO

Se aconseja poner en funcionamiento el aparato antes de cocinar cualquier tipo de alimento.

Se aconseja dejar funcionar el aparato durante 15 horas antes de haber terminado de cocinar los alimentos, para una evacuación completa del aire viciado.

El buen funcionamiento de la campana depende de la asiduidad con la cual se realicen las operaciones de mantenimiento, sobre todo, del filtro antigrasa, o del filtro al carbón activo.

FILTROS ANTIGRASA METÁLICOS (Fig. 4 "M")

Los filtros antigrasa sirven para retener las partículas de grasa en suspensión en el aire, por lo tanto se pueden obstruir en un espacio que depende del uso que se haga del aparato.

De todas formas, para evitar el peligro de posibles incendios, como máximo cada dos meses es necesario limpiar el filtro observando las siguientes operaciones:

• Quite los filtros de la campana y lávelos con una solución de agua y detergente líquido neutro para ablandar la suciedad.
• Aclare con abundante agua templada y déjelos secar.

Se pueden lavar también los filtros en el lavavajillas.

Después de algunos lavados, se pueden verificar en los paneles de aluminio posibles alteraciones del color.

Esto no da opción a reclamaciones para una posible sustitución de los paneles.

FILTROS AL CARBÓN ACTIVO (Fig. 4 "L")

Los filtros al carbón activo sirven para depurar el aire que volverá a circular en el ambiente. Los filtros no son lavables ni reciclables y deben ser cambiados cada dos meses.

La saturación del carbón activo depende del uso más o menos prolongado del aparato, del tipo de comida y de la regularidad con la que se efectúe la limpieza del filtro antigrasa.

LIMPIEZA

Limpie frecuentemente todos los restos de grasa del ventilador y de las otras superficies usando un paño húmedo con alcohol etílico o detergentes líquidos neutros no abrasivos.

¡ATENCIÓN!

En determinadas circunstancias los electrodomésticos pueden ser peligrosos.

A. No intente controlar los filtros cuando la campana está funcionando. B. No toque las lámparas antes de un uso prolongado del aparato. C. Está prohibido cocinar alimentos a la llama debajo de la campana. D. Evite las llamas libres, pues resultan perjudiciales para los filtros y pueden provocar incendios. E. Controle en todo momento los alimentos fritos para evitar que el aceite caliente prenda fuego. F. Antes de realizar cualquier operación de mantenimiento, desconecte la campana de la corriente eléctrica.

A. No intente controlar los filtros cuando la campana está funcionando. B. No toque las lámparas antes de un uso prolongado del aparato. C. Está prohibido cocinar alimentos a la llama debajo de la campana. D. Evite las llamas libres, pues resultan perjudiciales para los filtros y pueden provocar incendios. E. Controle en todo momento los alimentos fritos para evitar que el aceite caliente prenda fuego. F. Antes de realizar cualquier operación de mantenimiento, desconecte la campana de la corriente eléctrica.

La regla Europea 2002/96/CE sobre los desperdicios de los aparatos eléctricos y electrónicos (RAEE), provee que los electrodomésticos no deben ser eliminados en el

La regla Europea 2002/96/CE sobre los residuos de los aparatos eléctricos y electrónicos (RAEE), provee que los electrodomésticos no deben ser eliminados en el

flujo normal de los residuos sólidos urbanos. Los aparatos para desechar deben ser recogidos separadamente para optimizar la tasa de recuperación y de reciclaje de los materiales que los componen y para evitar potenciales daños para la salud y el ambiente. El significado del cesto de basura tachado se incluye en todos los productos, para recordar la obligación del recogido separado. Para ulteriores informaciones, sobre la correcta eliminación de los electrodomésticos, el comprador puede dirigirse al servicio público propuesto o al vendedor.
