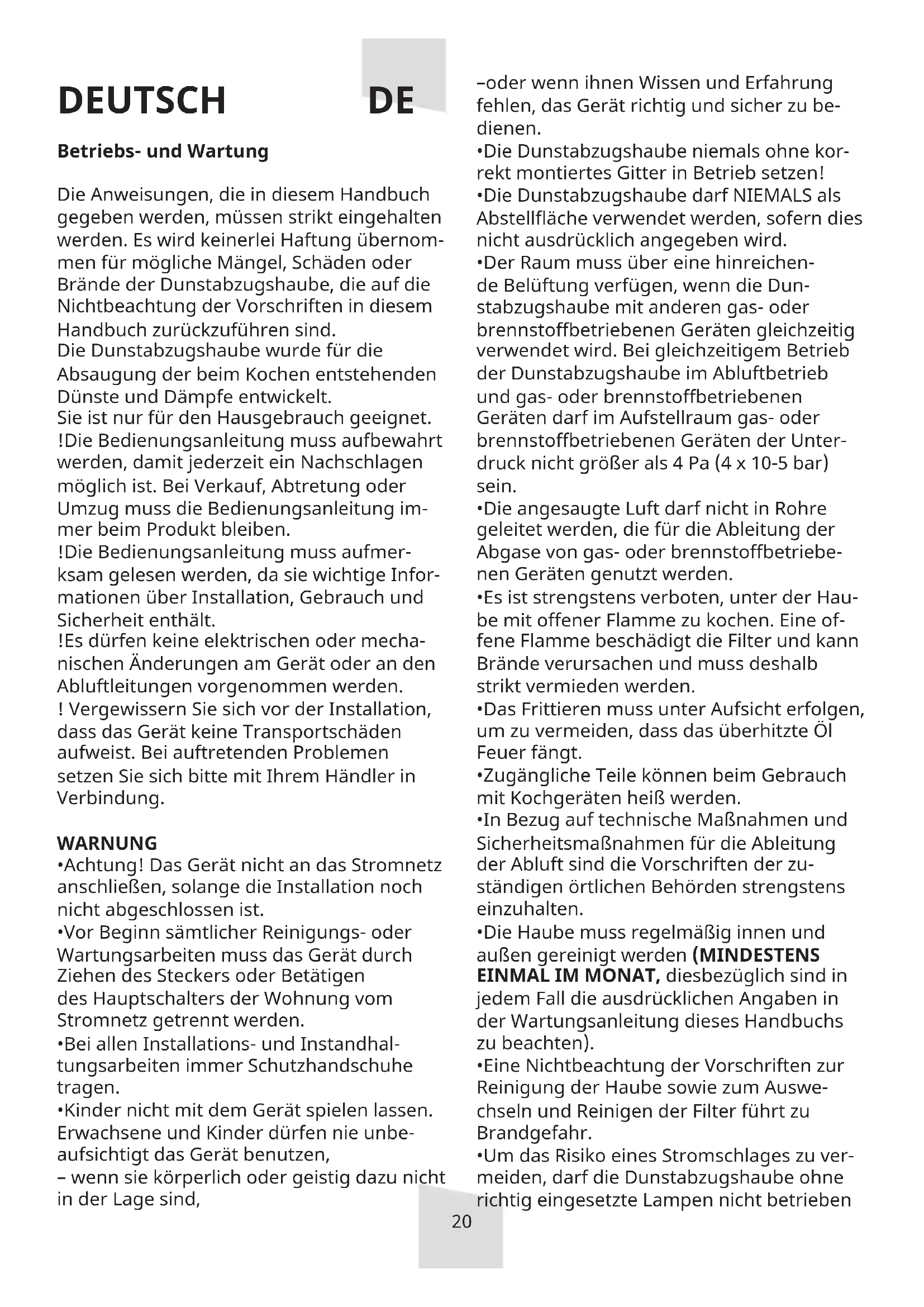

DEUTSCH Betriebs- und Wartung Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernom- men für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet. !Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung im- mer beim Produkt bleiben. !Die Bedienungsanleitung muss aufmer- ksam gelesen werden, da sie wichtige Infor- mationen über Installation, Gebrauch und Sicherheit enthält. !Es dürfen keine elektrischen oder mecha- nischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden. ! Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung. WARNUNG

• Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

• Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

• Bei allen Installations- und Instandhal- tungsarbeiten immer Schutzhandschuhe tragen.

• Kinder nicht mit dem Gerät spielen lassen. Erwachsene und Kinder dürfen nie unbe- aufsichtigt das Gerät benutzen, – wenn sie körperlich oder geistig dazu nicht in der Lage sind, –oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu be- dienen.

• Die Dunstabzugshaube niemals ohne kor- rekt montiertes Gitter in Betrieb setzen!

• Die Dunstabzugshaube darf NIEMALS als Abstelläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

• Der Raum muss über eine hinreichen- de Belüftung verfügen, wenn die Dun- stabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unter- druck nicht größer als 4 Pa (4 x 10-5 bar) sein.

• Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebe- nen Geräten genutzt werden.

• Es ist strengstens verboten, unter der Hau- be mit offener Flamme zu kochen. Eine of- fene Flamme beschädigt die Filter und kann Brände verursachen und muss deshalb strikt vermieden werden.

• Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

• Zugängliche Teile können beim Gebrauch mit Kochgeräten heiß werden.

• In Bezug auf technische Maßnahmen und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zu- ständigen örtlichen Behörden strengstens einzuhalten.

• Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

• Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zum Auswe- chseln und Reinigen der Filter führt zu Brandgefahr.

• Um das Risiko eines Stromschlages zu ver- meiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben DE21 werden.

• Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen ver- schuldet wurden. BEDIENFELD (Abb.2) TYPE “A” Saug-Anzeigeleuchte Saug-Shutdown Vor Saugvermögen (Minimum) Zweite Saugvermögen (Durchschnitt) Dritte Saugvermögen (maximal) Licht ON/OFF TYPE “B” A Vor der Sauggeschwindigkeit. B Zweite Saugvermögen. C Dritte Saugvermögen. D Vierte Sauggeschwindigkeit (Maximum). E Licht ON/OFF. TYPE “C” Beleuchtung OFF Durch Drücken wird die Dun stabzugs haube mit Geschwin- digkeitsstufe 1 eingeschaltet; neuerliches Drücken verringert die Geschwindigkeit bis zum Ausschalten.

Display Durch Drücken wird die Dun stabzugshaube mit Geschwin- digkeitsstufe 1 eingeschaltet; neuerliches Drücken erhöht die Geschwindigkeit bis zur Stufe 4. Timer - Drücken Sie diese Taste ja Aktiviert den Timer, der den Motor abstellt Absaugen nach 15 Minuten. Wann Die Saug- geschwindigkeit ist auf 4 il eingestellt Timer wird automatisch aktiviert, Geschwindigkeit Die Saugleistung wird nach 7 Minuten auto- matisch auf 3 eingestellt.

ANWEISUNGEN ZUM EINBAU

Das Gerät wurde als Dunstabzugshaube mit Abluftbetrieb (die angesaugte Luft wird nach außen abgeleitet) oder als Dun- stabzugshaube mit Umluftbetrieb (die Luft wird in den Raum zurückgeleitet) entwickelt.

• ABLUFTBETRIEB: Die abgesaugte Luft wird mithilfe der metallenen Fettlter gereinigt und durch ein Rohr nach außen geleitet. (Abb. 3A; 3B)

• UMLUFTBETRIEB: Die abgesaugte Luft wird mithilfe der Fettlter und eines Aktivkohlel- ters gereinigt und wieder in den Innenraum geleitet (Abb. 3C). Auf Grund der Komplexität des Gerätes wird empfohlen, die Installation durch Fachper- sonal unter Einhaltung der gültigen Bestim- mungen sowie im Besonderen der in Bezug auf die Ableitung der abzuführenden Luft vornehmen zu lassen und den elektrischen Anschluss. Der Hersteller lehnt jegliche Haftung bei einer falschen oder nicht fachgerechten Installation ab. ELEKTROANSCHLUSS Das Küchenhaube gehört zur Geräteklasse II, daher müssen keine Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermaßen durchzuführen: BRAUN = L Leitung BLAU= N Neutrale Linie Falls nicht vorhanden, muss ein Normste- cker mit den auf dem Typenschild angege- benen Werten an das Kabel angeschlossen werden. Wenn die Dunstabzugshaube mit einem Netzstecker ausgestattet ist, muss sie so installiert werden, dass der Stecker gut zugänglich ist. Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Stromnetz ein der Netzlast und den gelten- den Vorschriften entsprechender Mehrpol- stecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden. EINBAU Das Gerät muss in einem Mindestabstand von 650 mm über einem Elektroherd und 750 mm über einem Gas- oder kombinierten22 Herd installiert werden (Abb. 1). Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehreren Teilen zu- sammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Dun- stabzugshaube an ein Rohr angeschlossen werden, in dem warme Luft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind.

Führen Sie die Bohrung an der Wand für die Löcher A-B-C so aus, dass die angegebenen Abstände eingehalten werden (Abb.1). Für die unterschiedlichen Montagen müssen Schrauben und Dübel verwendet werden, die für den jeweiligen Wandtyp geeignet sind ( z.B. für Stahlbeton, Gips, etc.). Falls die Schrauben und Dübel der Dun- stabzugshaube beiliegen, überprüfen Sie bitte, ob diese für den Wandtyp geeignet sind, an dem das Gerät installiert werden soll. Befestigen Sie den Bügel Z mithilfe der Bohrlöcher C an der Wand (Abb.1) Hängen Sie die Dunstabzugshaube an die Wand – hierfür sind die Bohrlöcher A vorgesehen. (Abb.1) Befestigen Sie die Dunstabzugshaube endgültig mithilfe der Sicherheitsbohrlöcher B (Abb.1). ABLUFTBETRIEB Schließen Sie den Flansch Y mithilfe eines Anschlussrohres an die Abluftöffnung an (dieser Arbeitsschritt darf bei der Dun- stabzugshaube mit Umluftbetrieb nicht durchgeführt werden!). Den oberen Anschlussring E in das Innere des unteren Anschlussringes F einsetzen; die beiden Anschlussringe einhängen, indem Sie sie senkrecht in die Dunstabzugshaube einfüh- ren. Den oberen Anschlussring E nach oben schieben und mit den dafür vorgesehenen Schrauben in den Löchern G des Tragbügels Z befestigen (Abb.2), welcher zuvor in den Bohrlöchern C an der Wand festgeschraubt wurde (Abb.1). 3.5. UMLUFTBETRIEB Um die Küchenhaube vom Abluftbetrieb auf Umluftbetrieb umzustellen, fordern Sie bitte bei Ihrem Fachhändler die entsprechenden Aktivkohlelter an und halten Sie sich dann an die Installationsanweisungen für die Dunstabzugshaube mit Umluftbetrieb. Einsetzen der Aktivkohlelter (Abb. 3) Die Luft wird über die Schlitze, die sich im Ring E benden, in den Raum zurückgelei- tet.

BEDIENUNG UND WARTUNG

Es wird empfohlen, die Dunstabzugshaube vor eventueller Zubereitung der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorganges noch 15 Minuten weiterlaufen zu lassen, um die vollständige Entlüftung der Kochdämpfe zu gewährleisten. Das einwandfreie Funktionieren der Dun- stabzugshaube hängt entscheidend von der Sorgfalt ab, mit der die Wartungsarbeiten durchgeführt werden, insbesondere die des Fettlters und die des Aktivkohlelters.

FETTFILTER AUS METALL

Die Fettlter haben die Aufgabe, die Fettpar- tikel in der Luft zu binden; die Sättigung der Filter hängt daher von der Häugkeit ab, mit der die Dunstabzugshaube betrieben wird. Um eine mögliche Brandgefahr zu verhin- dern, muss der Filter auf jeden Fall späte- stens alle zwei Monate wie folgt gereinigt werden: - Entnehmen Sie die Filter aus der Dun- stabzugshaube und waschen Sie sie mit einem Gemisch aus Wasser und üssigem Neutralreiniger ab. - Wenn notwenig, lassen Sie die Ver- schmutzungen kurz einweichen. Gründlich mit lauwarmem Wasser abspülen und abtrocknen lassen. Sie können die Filter auch in der Ge- schirrspülmaschine reinigen. Nach mehrma- ligem Waschen der Aluminiumlter können Farbveränderungen auftreten. Daraus resultiert jedoch kein Anspruch auf einen kostenlosen Ersatz dieser Teile des Geräts.23 AKTIVKOHLENFILTER Aktivkohlelter (für die Umluftversion) Der Aktivkohlelter dient zur Reinigung der Luft, die in den Raum zurückgeführt wird. Diese Filter sind weder waschbar noch recyclebar und sollten mindestens alle vier Monate ausgetauscht werden. Die Sättigung der Aktivkohle hängt von der mehr oder weniger langen Nutzung der Dunstabzugshaube sowie von der Art der zubereiteten Speisen und der Re- gelmäßigkeit der Reinigung des Fettlters ab. (Abbildung 6) Die Saugeinheit entfernen und wieder zusammenbauen, die Schraube (Abb. 6 / A) lösen und den Flügelseitenlter von der Saugeinheit an den Seitenügeln befestigen (Abb. 6 / B). VORSICHT!! Elektrogeräte können unter gewissen Umständen gefährlich sein! A. Kontrollieren Sie niemals die Filter, wenn die Dunstabzugshaube in Betrieb ist. B. Fassen Sie die Lämpchen nach längerem Betrieb der Dunstabzugshaube nicht an. C. Es ist verboten, unter der Dun- stabzugshaube Speisen zu ambieren. D. Offenes Feuer ist unbedingt zu vermei- den, da dieses die Filter beschädigen und einen Brand verursachen kann. E. Kontrollieren Sie beim Frittieren die Spei- sen ständig, um eine Entzündung des Öls zu vermeiden. F.Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfer- nen. Entsorgung von elektroaltgeräten Gemäß der Europäischen Richtlinie 00/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informa- tionen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. FÜR SCHÄDEN, DIE AUF DIE NICHT-

BEACHTUNG DER OBEN GENANNTEN

ANWEISUNGEN ZURÜCKZUFÜHREN SIND,

WIRD KEINERLEI VERANTWORTUNG ÜBER-

NOMMEN UND DIE GARANTIE ERLISCHT
