Marca	Airlux
Modello	AHBF970BK
Tipo di prodotto	Cappa da cucina
Tipo di installazione	Murale, evacuazione esterna o ricircolo
Altezza minima di installazione	650 mm (cucina elettrica) / 750 mm (gas o mista)
Numero di velocità	3 o 4 a seconda della versione
Comandi	Pulsanti o tasti sensibili a seconda della versione
Illuminazione	Integrata, comando On/Off
Filtri antigrasso	Metallici, lavabili (lavastoviglie o manuale)
Filtro a carbone	Attivo (opzionale per ricircolo), sostituzione ogni 4 mesi
Alimentazione elettrica	220-240 V, 50 Hz, classe II (senza terra)
Materiale principale	Acciaio inossidabile (stima)
Manutenzione	Pulizia regolare delle superfici, filtri metallici ogni 2 mesi, sostituzione filtro carbone ogni 4 mesi
Funzione timer	Sì, 15 minuti (spegnimento automatico), riduzione di velocità dopo 7 min in velocità 4
Sicurezza	Scollegamento prima della manutenzione, non utilizzare senza filtro, evitare fiamma libera

Domande frequenti - AHBF970BK AIRLUX

Qual è l'altezza minima di installazione per la cappa Airlux AHBF970BK ?

L'altezza minima è di 650 mm sopra un piano cottura elettrico e di 750 mm sopra un piano cottura a gas o misto (vedere Fig.1 del manuale).

Come pulire i filtri antigrasso metallici ?

I filtri devono essere puliti ogni 2 mesi. Rimuoverli e lavarli in una soluzione di acqua e detergente neutro, o in lavastoviglie. Risciacquare abbondantemente con acqua tiepida e lasciare asciugare prima di rimetterli.

Quando è necessario sostituire il filtro a carbone attivo ?

Il filtro a carbone non è lavabile né rigenerabile. Deve essere sostituito circa ogni 4 mesi, in base all'uso. È necessario solo in modalità ricircolo.

Come funziona il timer della cappa ?

Il timer si attiva premendo il tasto corrispondente. Spegne il motore dopo 15 minuti. Se la velocità è impostata su 4, il timer si avvia automaticamente e riduce alla velocità 3 dopo 7 minuti.

Posso usare la cappa senza i filtri installati ?

No, è vietato utilizzare la cappa senza i filtri montati. I filtri proteggono il motore e prevengono i rischi di incendio.

Come passare dalla modalità evacuazione esterna alla modalità ricircolo ?

Per passare alla modalità ricircolo, è necessario installare un filtro a carbone attivo sul gruppo di aspirazione (vedere Fig.6). L'aria viene quindi espulsa nella stanza attraverso i fori del condotto superiore.

Quale tipo di cablaggio elettrico è necessario ?

L'apparecchio è di classe II, quindi il cavo di terra non è necessario. Il collegamento viene effettuato con un filo marrone (fase L) e blu (neutro N). Utilizzare una presa normalizzata conforme al carico indicato sull'etichetta.

Cosa fare se la cappa non si accende ?

Controllare prima che l'apparecchio sia collegato o che l'interruttore automatico non sia scattato. Assicurarsi che le lampadine siano installate correttamente. Se il problema persiste, contattare un professionista.

È sicuro fare fritture sotto la cappa ?

Si consiglia di rimanere nelle vicinanze durante le fritture per evitare che l'olio surriscaldato prenda fuoco. Non fiammeggiare mai gli alimenti sotto la cappa in funzione.

Come mantenere la cappa dopo ogni utilizzo ?

Si consiglia di accendere la cappa prima della cottura e di lasciarla funzionare per 15 minuti dopo. Pulire regolarmente le superfici esterne con un detergente neutro non abrasivo.

MANUALE UTENTE AHBF970BK AIRLUX

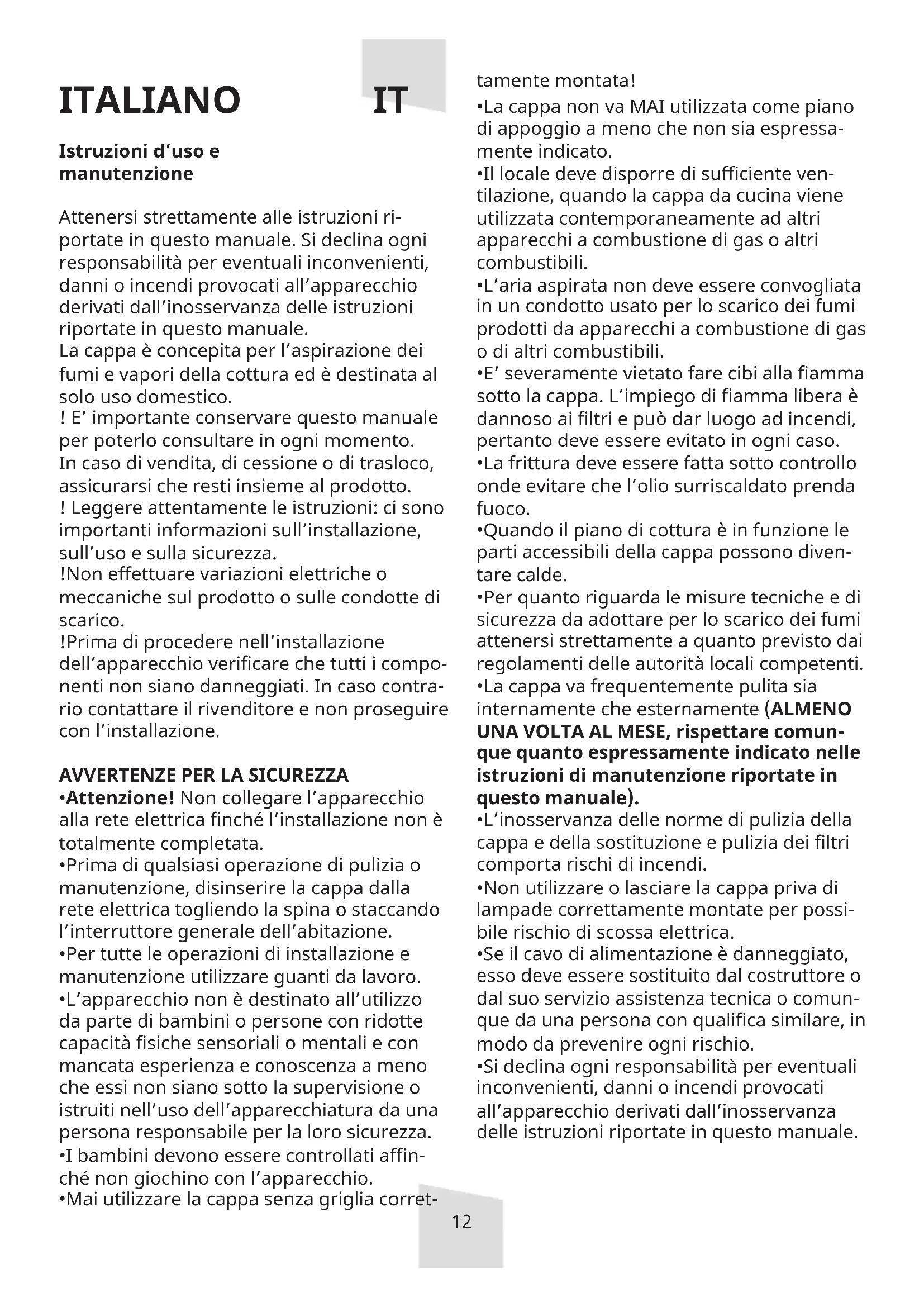

Istruzioni d'uso e manutenzione

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

È importante conservare questo manuale per poterlo consultare in qualsiasi momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto. Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Prima di procedere all'installazione dell'apparecchio, verificare che tutti i componenti non siano danneggiati. In caso contrario, contattare il rivenditore e non proseguire con l'installazione.

AVVERTENZE PER LA SICUREZZA

• Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali e con mancata esperienza e conoscenza, a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza. I bambini devono essere controllati affinché non giochino con l'apparecchio.
• Mai utilizzare la cappa senza griglia corret

tamente montata!

• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. È severamente vietato fare cibi alla fiamma sotto la cappa. L'uso di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo, onde evitare che l'olio surriscaldato prenda fuoco.
• Quando il piano di cottura è in funzione, le parti accessibili della cappa possono diventare calde.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).
• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

QUADRO COMANDI (Fig.2)

TYPE "A"

Spia luminosa aspirazione - Spegnimento aspirazione

Prima velocità di aspirazione (minima) II Seconda velocità di aspirazione (media) III Terza velocità di aspirazione (massima) Luce ON/OFF

TYPE "B"

A Prima velocità di aspirazione. B Seconda velocità di aspirazione. C Terza velocità di aspirazione. D Quarta velocità di aspirazione (massima). E Luce ON/OFF.

TYPE "C"

Illuminazione

OFF Tasto. Premendo questo tasto si accende la cappa alla 1a velocità; premendo nuovamente si spegne la cappa.

Display

• Tasto +. Premendo questo tasto si accende la cappa alla 1a velocità; premendo più volte si aumenta fino alla 4a velocità. Timer - premendo questo tasto si attiva il timer che spegnerà il motore di aspirazione dopo 15 minuti. Quando la velocità di aspirazione è impostata su 4, il timer si attiva automaticamente e la velocità di aspirazione verrà automaticamente impostata su 3 dopo 7 minuti.

ISTRUZIONI PER L'INSTALLAZIONE

Questo apparecchio è predisposto per essere installato a parete sopra un piano di cottura e può essere utilizzato in 2 modalità:

• ASPIRANTE: l'aria aspirata viene purificata attraverso i filtri antigrasso metallici e convogliata all'esterno attraverso un tubo. (Fig. 3A; 3B) FILTRANTE: l'aria aspirata viene purificata attraverso i filtri antigrasso e un filtro

a carbone attivo. L'aria viene infine rimessa nell'ambiente interno. (Fig. 3C)

A causa della complessità dell'apparecchio, si consiglia che l'installazione venga effettuata da personale specializzato, rispettando tutte le normative vigenti ed in particolare quelle relative allo scarico dell'aria da evacuare e al collegamento elettrico.

Il produttore declina ogni responsabilità per danni dovuti ad un'installazione non corretta o non conforme alle regole dell'arte.

L'apparecchio è costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra.

L'allacciamento alla rete elettrica deve essere eseguito come segue:

MARRONE = L linea

BLU = N neutro

Se non prevista, montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. Se provvista di spina, la cappa deve essere installata in modo tale che la spina sia accessibile.

Nel caso di collegamento diretto alla rete elettrica, è necessario interporre tra l'apparecchio e la rete un interruttore omnipolare con apertura minima tra i contatti di 3 mm, dimensionato al carico e rispondente alle norme vigenti.

AVVERTENZE PER L'INSTALLAZIONE

L'apparecchio deve essere installato ad un'altezza minima di 650 mm dai fornelli elettrici, o 750 mm dai fornelli a gas o misti (Fig.1).

Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore.

Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica.

MONTAGGIO DELLA CAPPA ALLA PARETE

Eseguire i fori A-B-C rispetto le quote indicate (fig.1). Per i vari montaggi utilizza

re viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc).

Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto, accertarsi che siano idonei per il tipo di parete in cui deve essere fissata la cappa.

Bloccare la staffa Z al muro tramite i fori C (fig.1).

Appendere la cappa alla parete utilizzando i fori A (fig.1). Fissare definitivamente la cappa utilizzando i fori di sicurezza B (fig.1).

VERSIONE ASPIRANTE

Collegare, mediante un tubo di raccordo, la flangia Y al foro di scarico Fig.5 (non eseguire nella versione filtrante). Infilare il raccordo superiore E all'interno del raccordo inferiore F; appendere i due raccordi inserendoli verticalmente nella cappa, sfilare il raccordo superiore E verso l'alto, bloccarlo con le apposite viti sui fori G della staffa Z (fig.7) precedentemente fissata al muro tramite i fori C (fig.1).

VERSIONE FILTRANTE

Trattiene gli odori sgradevoli derivanti dalla cottura. Per trasformare la cappa da versione aspirante a versione filtrante, installare il filtro a carbone attivo e seguire le istruzioni di montaggio della versione filtrante.

Il filtro deve essere applicato al gruppo aspirante posto all'interno della cappa (fig. 6).

Per lo smontaggio e rimontaggio del gruppo aspirante, svitare la vite (fig. 6/A) e incastrare il filtro alle alette laterali del gruppo aspirante.

(fig. 6/B). L'aria è rimessa nell'ambiente attraverso le asole ricavate sul raccordo E. La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi.

In ogni caso è necessario sostituire la cartuccia al massimo dopo quattro mesi. Non può essere lavata o rigenerata.

USO E MANUTENZIONE

Si raccomanda di mettere in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento.

Si raccomanda di lasciar funzionare l'appa

recchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata.

Il buon funzionamento della cappa è condizionato dall'assiduità con cui sono effettuate le operazioni di manutenzione, in modo particolare, del filtro anti-grasso e del filtro al carbone attivo.

ATTENZIONE: Prima di procedere a qualsiasi operazione di pulizia, scollegare l'apparecchio dal collegamento elettrico sfilando la spina o agendo sull'interruttore generale.

FILTRI ANTI-GRASSO METALLICI (Fig. 4 "M")

I filtri anti-grasso svolgono il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto sono soggetti ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.

In ogni caso, per prevenire il pericolo di eventuali incendi, al massimo dopo 2 mesi è necessario pulire i filtri eseguendo le seguenti operazioni:

• Togliere i filtri dalla cappa e lavarli con una soluzione di acqua e detergente liquido neutro, lasciando ammorbidire lo sporco.
• Sciacquare abbondantemente con acqua tiepida e lasciare asciugare.

I filtri possono essere lavati anche in lavastoviglie.

Dopo alcuni lavaggi dei pannelli in alluminio, si possono verificare delle alterazioni del colore. Questo non dà diritto a reclamo per l'eventuale sostituzione dei pannelli.

FILTRI AL CARBONE ATTIVO (Fig. 4"L")

Solo per versione filtrante (venduto separatamente)

I filtri al carbone attivo servono per depurare l'aria che verrà reintrodotta nell'ambiente.

I filtri non sono lavabili o rigenerabili e devono essere sostituiti al massimo ogni quattro mesi.

La saturazione del carbone attivo dipende dall'uso più o meno prolungato dell'apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso.

PULIZIA

Pulire frequentemente tutti i depositi sul ventilatore e sulle altre superfici, usando un panno inumidito con alcol denaturato o detersivi liquidi neutri non abrasivi.

• Utilizzare solo ed esclusivamente un panno umido e detersivo liquido neutro.
• Evitare panni e spugne bagnate, getti d'acqua, diluenti, solventi, alcol e sostanze abrasive.

ATTENZIONE!!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A. Non cercare di controllare i filtri con la cappa in funzione. B. Non toccare le lampade dopo un uso protratto dell'apparecchio. C. È vietato cuocere cibi alla fiamma sotto la cappa. D. Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi. E. Controllare costantemente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco. F. Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica.

Dismissione degli elettrodomestici

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso

dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

SI DECLINA OGNI RESPONSABILITÀ PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE. LA GARANZIA NON È VALIDA NEL

CASO DI DANNI DERIVANTI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.
