AHI971IX - Cappa da cucina AIRLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa decorativa a camino
Marca	Airlux
Modello	AHI971IX
Modalità di funzionamento	Aspirante (evacuazione esterna), filtrante (riciclo), motore esterno
Numero di velocità	3 velocità + velocità intensiva (6 min)
Tipo di illuminazione	Alogena o LED (a seconda della versione)
Tipo di filtri	Filtro antigrasso metallico lavabile; filtro a carbone attivo (rigenerabile o non)
Manutenzione filtri antigrasso	Lavare ogni 2 mesi a mano o in lavastoviglie (ciclo a bassa temperatura)
Manutenzione filtri a carbone	Non rigenerabili: sostituire ogni 4 mesi; rigenerabili: lavare ogni 2 mesi, sostituire ogni 3 anni
Sicurezza	Spegnimento automatico tramite timer (15 min), funzione Clean Air, segnalazione saturazione filtri
Distanza minima di installazione	65 cm sopra un piano cottura elettrico, a gas o a induzione
Classe di isolamento	II (doppio isolamento) o I a seconda del modello (verificare la targa dati)
Comandi	Tattili o meccanici a seconda della versione
Funzione timer	Spegnimento ritardato di 15 minuti
Funzione Clean Air	Accensione automatica 10 min all'ora alla velocità 1
Reset saturazione filtri	Premere il tasto A (se tattile) o B (se meccanico) per 5 o 3 secondi
Tipo di installazione	Camino telescopico, fissaggio a soffitto
Diametro di uscita aria	150 mm (raccomandato per prestazioni ottimali)
Potenza di aspirazione	Non specificata, dipende dalla modalità e dalla velocità

Domande frequenti - AHI971IX AIRLUX

Quali sono le diverse modalità di funzionamento della cappa AHI971IX?

La cappa può funzionare in modalità aspirante (evacuazione dell'aria verso l'esterno), in modalità filtrante (riciclo dell'aria nell'ambiente tramite un filtro a carbone) o con un motore esterno (Fig.1A, 1B, 1C).

Come installare correttamente la cappa?

L'installazione deve essere eseguita da un professionista. Rispettare una distanza di sicurezza di almeno 65 cm tra la cappa e il piano cottura. Utilizzare la dima di foratura in dotazione per fissare la struttura telescopica al soffitto. Assicurarsi che il condotto di evacuazione (non in dotazione) abbia lo stesso diametro del raccordo di collegamento.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere lavati ogni 2 mesi. Possono essere lavati a mano con un detergente neutro non abrasivo o in lavastoviglie a bassa temperatura e ciclo breve. Dopo diversi lavaggi, uno scolorimento è normale e non giustifica una sostituzione.

Quando e come sostituire i filtri a carbone attivo?

I filtri a carbone attivo non rigenerabili devono essere sostituiti ogni 4 mesi. I filtri rigenerabili possono essere lavati a mano o in lavastoviglie (max 65°C), asciugati in forno a 100°C per 15 min, e devono essere sostituiti ogni 3 anni o se il materassino è danneggiato.

Come resettare la spia di saturazione dei filtri?

Dopo aver pulito o sostituito i filtri, premere il tasto A (illuminazione) per circa 5 secondi (comandi tattili) o il tasto B (OFF) per 3 secondi (comandi meccanici) fino a quando la spia smette di lampeggiare. Può apparire una 'E' per confermare il reset.

Cosa fare in caso di malfunzionamento o se la cappa non si accende?

Controllare prima l'alimentazione elettrica e che la presa sia accessibile. Se il cavo è danneggiato, farlo sostituire dal produttore o da un tecnico autorizzato. Per qualsiasi altro problema, contattare il servizio post-vendita. Non tentare mai di smontare l'apparecchio da soli.

Posso utilizzare la cappa in modalità riciclo con un filtro a carbone?

Sì, la cappa è compatibile con la modalità filtrante. È necessario installare un kit di filtri a carbone attivo (venduto separatamente) nel gruppo aspirante. Il tubo di evacuazione deve essere collegato al raccordo, ma l'aria viene reimmessa nella stanza.

Come sostituire le lampade della cappa?

A seconda della versione: per le lampade alogene (Fig.18 o 19), utilizzare un piccolo cacciavite a testa piatta per sganciare la lampadina senza graffiare la cappa. Per le lampade LED (Fig.20), la sostituzione deve essere effettuata da un tecnico specializzato. Non toccare mai le lampade con le mani nude.

Quali sono i rischi se la manutenzione non viene effettuata regolarmente?

Una manutenzione trascurata (filtri sporchi, accumulo di grasso) aumenta il rischio di incendio. Può anche ridurre le prestazioni di aspirazione e aumentare il livello di rumore. Rispettare rigorosamente gli intervalli di pulizia e sostituzione dei filtri.

Come utilizzare la funzione timer e la funzione clean air?

Per il timer: premere il tasto dedicato (F su alcuni modelli) per far spegnere automaticamente la cappa dopo 15 minuti. Per la funzione Clean Air: tenere premuto il tasto timer per 2 secondi; la cappa funzionerà 10 minuti all'ora alla velocità 1. Queste funzioni sono indicate da lampeggi delle spie.

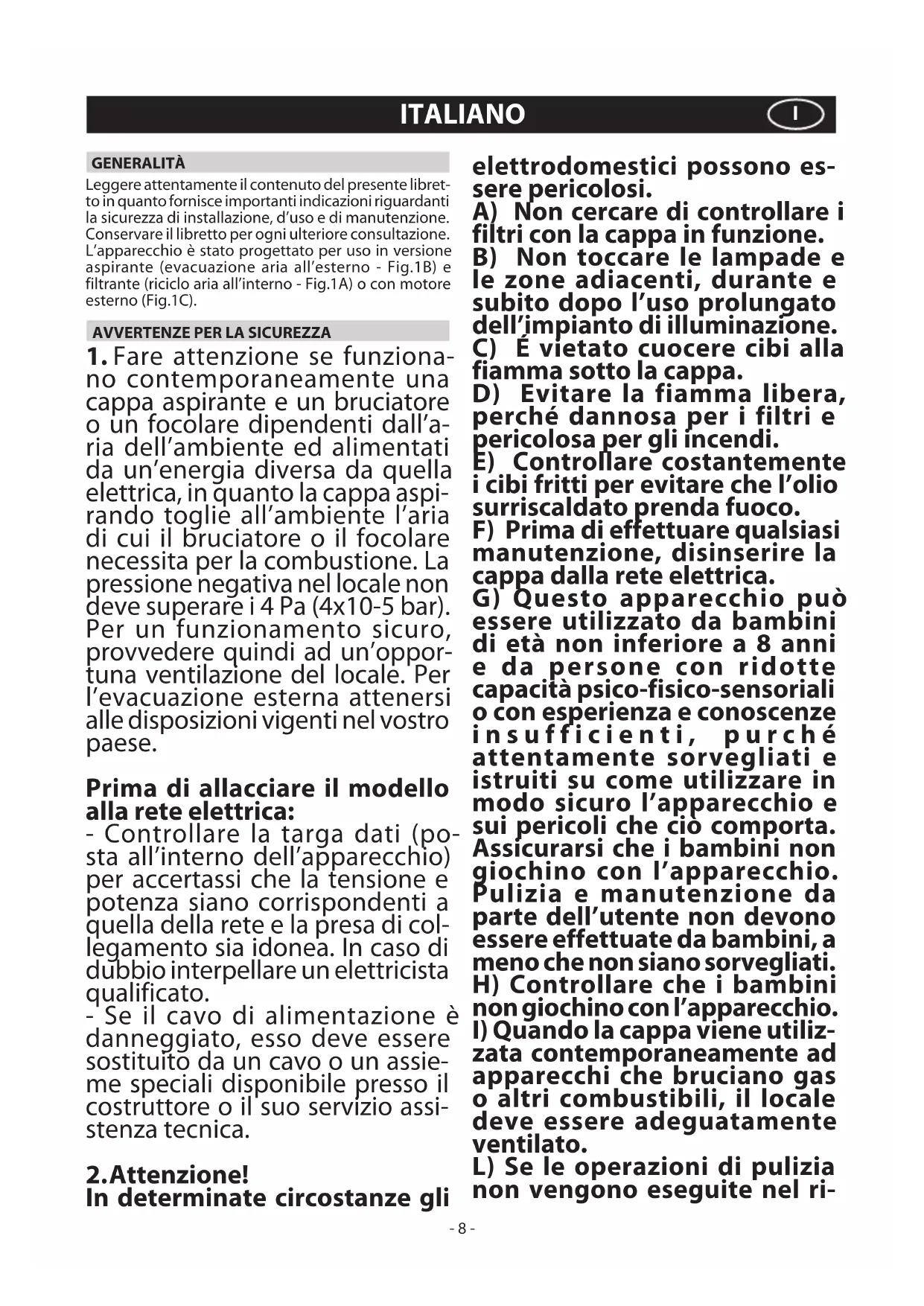

MANUALE UTENTE AHI971IX AIRLUX

Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L'apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all'esterno - Fig.1B) e filtrante (riciclo aria all'interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funziona-no contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per l'evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

- Controllare la targa dati (posta all'interno dell'apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato.

- Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.

2. Attenzione! In determinate circostanze gli

elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolungato dell'impianto di illuminazione.
C) É vietato cuocere cibi alla fiamma sotto la cappa.
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi.
E) Controllare costantemente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco.
F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica.
G) Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che cio comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati. H) Controllare che i bambini non giochino con l'apparecchio. I) Quando la cappa viene utilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel ri-

spetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

ISTRUZIONI PER L'INSTALLAZIONE

• Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
• Utilizzare dei quanti protettivi prima di procedere con le operazioni di montaggio.

•Collegamentoelettrico:

Nota! Controllare la targa dati posta all'interno dell'apparecchio:

• Se sulla targa compare il simbolo □ significa che l'apparecchio non deve essere collegato a terra, eseguire quindi le istruzioni riguardanti la classe di isolamento II.
• Se sulla targa NON compare il simbolo□ eseguire le istruzioni inerenti alla classe di isolamento I.

Classe di isolamento II

• L'apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l'installazione dell'apparecchio. Nel caso in cui l'apparecchio sia provvisto di cavo senza spina, per collegarlo alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.
• L'allaccio alla rete elettrica deve essere eseguito come segue:

$$ \text { M A R R O N E } = \mathbf {L} \text { l i n e a } $$

$$ \mathbf {B L U} = \mathbf {N} \text { neutro. } $$

Classe di isolamento I

Questo apparecchio è costruito in classe I, perciò deve essere collegato alla presa di terra.

- L'allaccio alla rete elettrica deve essere eseguito come segue:

$$ \text { M A R R O N E } = \mathbf {L} \text { l i n e a } $$

$$ \mathrm{BLU} = \mathbf {N} \text { neutro } $$

$$ \text { GIALLO / VERDE } = ⓛ \text { terra. } $$

Il cavo neutro deve essere collegato al morsetto con il simbolo N mentre il cavo GIALLO/VERDE, deve essere collegato al morsetto vicino al simbolo di terra 🏠.

Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra. Dopo il montaggio della cappa d'aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sia facilmente raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

- La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm. Se dovesse essere usato un tubo di connessione

composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtro/i antigrasso (Fig.15).

• Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuazione aria.
• Si consiglia l'utilizzo di un tubo evacuazione aria con lo stesso diametro della flangia uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità.

• Montaggio della cappa:

• Prendere la struttura dall'imballo e togliere le 2 viti A per separare la parte superiore da quella inferiore (Fig.2).
• Posizionare la dima di foratura sul soffitto facendo attenzione che la freccia sia posizionata nello stesso lato del comando dell'apparecchio (Fig.3). Effettuare i 4 fori ∅8 al soffitto ed avvitare 3 viti senza tirarle completamente facendo attenzione di non inserire la vite nel foro contrassegnato con una X sulla dima di foratura (le viti e tasselli ad espansione devono essere idonei al tipo di muro).

- Prendere la parte superiore della struttura B (Fig.4) ed inserirla sulle 3 viti non avvitate completamente in corrispondenza delle 3 asole. Fare una piccola rotazione per l'incastro (Fig.4).

Avvitare la quarta vite X e tirare le altre 3 restanti per permettere il bloccaggio definitivo della parte superiore della struttura B.

• Prendere la parte inferiore della struttura telescopica C ed inserirla su quella superiore B (Fig.5). Regolare l'altezza desiderata facendo riferimento alle quote indicate in (Fig.14) e bloccarla mediante le 8 viti G in dotazione (Fig.6).
• Versioneaspirante: fissare il tubo di evacuazione aria H (non in dotazione) sulla flangia di raccordo F (Fig.8). Fissare il tubo flessibile al foro di evacuazione aria predisposto (Fig.12).
• Versionefiltrante: abbiamo disponibili due tipi diversi di Kit, uno con filtri a carbone a cassetta (Fig.16) e l'altro con i filtri al carbone rigenerabili (lavabili) (Fig.17).
• Fissare il tubo di evacuazione aria H (non in dotazione) sulla flangia di raccordo F (Fig.8).
• Nel caso in cui il vostro prodotto è fornito di una flangia di raccordo, prima di fissare la cappa alla struttura, eseguire il montaggio indicato in Fig.7. Prendere la flangia di raccordo F e montarla nella parte superiore del gruppo di aspirazione della cappa con le 2 viti E (Fig.7).
• Prendere il camino decorativo superiore e fissarlo alla struttura mediante le viti A (Fig.9). Accoppiare il camino decorativo inferiore con il camino decorativo superiore e fissarlo attentamente con del nastro adesivo L (Fig.10A).

• Svitare di max 3 mm le 2 viti O (Fig.10A). Inserire il gruppo di aspirazione all'interno della struttura facendo attenzione che le viti O, precedentemente svitate, vadano ad agganciarsi con le asole nella parte inferiore come indicato in (Fig.10B). Avvitare le 3 viti N (in dotazione) e tirare le 2 viti O (Fig.10B).

• Togliere il nastro adesivo L ed appoggiare il camino decorativo inferiore sopra il corpo cappa (Fig.11X).

• Abbassare il tubo superiore effettuando l'operazione inversa indicata in figura 9.
• Se il vostro apparecchio è dotato di camino decorativo inferiore che necessita di fissaggio al corpo cappa con le viti, rimuovere dalla cappa i filtri antigrasso agendo sulle apposite maniglie (Fig.15).
• Se necessario, fissare dall'interno, il camino decorativo inferiore alla cappa, utilizzando le viti P (Fig.11Y). Provvedere infine a ricollocare i filtri nel loro alloggiamento.
• Collegare il tubo flessibile al deflettore M̃ e fissare la vite I come indicato in Fig.13, i filtri al carbone attivo devono essere applicati al gruppo aspirante posto all'interno della cappa (Fig.16).

USO E MANUTENZIONE

- Si raccomanda di mettere in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.

- Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.

- Per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a basse temperature e con cicli brevi.

- Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l'eventuale loro sostituzione.

- I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente ed ha la funzione di attenuare gli odori sgradevoli generati dalla cottura.

- I filtri al carbone attivo non rigenerabili devono essere sostituiti ogni 4 mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolungato dell'apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso.

- I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65°C (il ciclo di lavaggio deve essere completo senza stoviglie). Togliere l'acqua in eccesso senza rovinare il filtro, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperatura di 100°C massimo. Per mantenere efficiente la funzione del filtro al carbone rigenerabile questa operazione deve essere ripetuta ogni 2 mesi. Questi devono essere sostituiti al massimo ogni 3 anni oppure quando il materassino risulta danneggiato.

- Prima di rimontare i filtri antigrasso e i filtri al carbone attivo rigenerabili è importante che questi siano asciugati bene.

- Pulire frequentemente la cappa, sia internamente che esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.

• L' impianto di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolungato di

illuminazione generale dell'ambiente. L'uso prolungato dell'illuminazione diminuisce notevolmente la durata media delle lampade.

- Se l'apparecchio è dotato della luce ambiente questa può essere utilizzata per l'uso prolungato di illuminazione generale dell'ambiente.

- Attenzione: l'inosservanza delle avvertenze di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

- Sostituzione delle lampade alogene (Fig.18):

Per sostituire le lampade dicroiche, sconnettere la lampada allentandola con cautela dal portalampade con l'aiuto di un piccolo cacciavite piatto o uno strumento equivalente.

ATTENZIONE! Nel fare questa operazione, fare attenzione a non graffiare la cappa.

Sostituire con lampade dello stesso tipo.

- Sostituzione delle lampade alogene (Fig.19):

Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fessure.

Sostituire con lampade dello stesso tipo.

Attenzione: non toccare la lampadina a mani nude.

- Sostituzione delle lampade LED (Fig.20):

Se la versione dell'apparecchio è con lampade LED per la sostituzione è necessario l'intervento di un tecnico specializzato.

- Comandi luminosi (Fig.21) la simbologia è di seguito riportata:

A = tasto ILLUMINAZIONE

B = tasto OFF

C = tasto PRIMA VELOCITÀ

D= tasto SECONDA VELOCITÀ

E = tasto TERZA VELOCITÀ

F = tasto TIMER ARRESTO AUTOMATICO 15 minuti (*)

Se il vostro apparecchio è provvisto della funzione velocità INTENSIVA, partendo dalla TERZA velocità e tenendo premuto per 2 secondi circa il tasto E questa verrà attivata per 6 minuti dopo di che ritornerà alla velocità precedentemente impostata.

Quando la funzione è attiva il LED lampeggia.

Per interromperla prima dei 6 minuti premere di nuovo il tasto E.

Per alcuni modelli è possibile attivare la funzione anche con la prima e seconda velocità.

Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione "clean air". Questa funzione fa accendere il motore per 10 minuti ogni ora alla prima velocità. Appena attivata la funzione, il motore parte alla 1° velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporaneamente il tasto F e il tasto C. Trascorso questo tempo il motore si spegne ed il led del tasto F rimane acceso di luce fissa fino a quando dopo altri 50 minuti riparte il motore alla prima velocità e i led F e C ricominciano a lampeggiare per 10 minuti e così via. Premendo qualsiasi tasto ad esclusione delle luci la cappa torna al suo funzionamento normale immediatamente (es. se premo il tasto D si disattiva la funzione "clean air" e il motore va subito alla 2° velocità; premendo il tasto B la funzione si disattiva).

(*) La funzione "TIMER ARRESTO AUTOMATICO" ritar-

da l'arresto della cappa, che continuerà a funzionare alla velocità d'esercizio in corso al momento dell'accensione di questa funzione, di 15 minuti.

- Saturazione filtri Antigrasso/Carbone attivo:

• Quando il tasto A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati.
• Quando il tasto A lampeggia con una frequenza di 0,5 sec. i filtri al carbone attivo devono essere sostituiti o lavati a seconda del tipo di filtro.

Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare.

- Comandi meccanici (Fig.22) la simbologia è di seguito riportata:

A=Tasto ILLUMINAZIONE

B = Tasto OFF

C = Tasto PRIMA VELOCITÀ

D=Tasto SECONDA VELOCITÀ

E = Tasto TERZA VELOCITÀ

G= Spia MOTORE IN FUNZIONE

-Comandi(Fig.23):

NOTA: con questo comando è possibile controllare l'apparecchio anche con un telecomando da richiedere come accessorio.

Tasto A = Accende/spegne la cappa. L'apparecchio si accende alla 1° velocità.

Tasto B = Diminuisce la velocità del motore.

Display C = Indica la velocità del motore selezionata e l'attivazione del timer/velocità intensiva/segnalazione dei filtri.

Tasto D = Aumenta la velocità del motore.

Premendo il tasto dalla 4° velocità si inserisce la funzione intensiva per 6 min, poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante questa funzione sul display lampeggia il numero 4.

- Se si vuole disattivare la funzione prima dei 6 minuti premere il tasto B.

Attenzione! Alcuni modelli lavorano fino alla 3° vel., per cui la funzione intensiva non è prevista.

Tasto E = Con qualsiasi velocità inserita 1-2-3 velocità (esclusa la vel. Intensiva 4) premendo il tasto si attiva la funzione Timer. Quando la funzione Timer è attiva sul display deve lampeggiare la velocità impostata nel momento dell'attivazione del timer.

Dopo 15 min al termine del conteggio la cappa si spegne (motore ed eventuali luci accese).

Se è in funzione la velocità intensiva il Timer non si può attivare.

- Se si vuole disattivare la funzione prima dei 15 minuti premere il tasto E.

Tasto F = Accende/spegne le luci.

- Saturazione filtri antigrasso/carbone attivo:

-Dopo 30 h di funzionamento quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es. 2 e F), ciò significa che si devono lavare i filtri antigrasso.

-Dopo 120 h di funzionamento quando il display C lampeggia alternando la velocità d'esercizio con la lettera C/F (es.2 e C/F), ciò significa che si devono lavare o sostituire i filtri carbone.

- Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica a cappa accesa, premendo il

tasto B per circa 3 sec.

Passato questo tempo sul display compare la lettera E (conferma reset effettuato) e si spegne la cappa.

SI DECLINA OGNI RESPONSABILITA' PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.
