HGF525M - Cappa AIRLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Airlux
Modello	HGF525M
Utilizzo	Domestico
Distanza minima dal piano di cottura	650 mm
Diametro minimo del condotto di scarico	120 mm
Alimentazione elettrica	220-240 V / 50 Hz
Classe elettrica	Classe I (messa a terra richiesta)
Numero di velocità del motore	3 (minima, media, massima)
Illuminazione	Sì (comando L per accendere/spegnere)
Tipo di lampadine	Alogene (tungsteno alogene autoprotette)
Filtro antigrasso	Lavabile in lavastoviglie, sostituire ogni 2 mesi
Filtro al carbone	Non lavabile, sostituire ogni 4 mesi
Pulizia della cappa	Con un panno umido e un detergente liquido neutro
Sicurezza	Non flambare sotto la cappa; assicurare una ventilazione adeguata
Installazione	Riservata a un tecnico competente per il collegamento elettrico
Sezionamento elettrico	Dispositivo di sezionamento nell'impianto fisso
Riparabilità	Far sostituire il cavo danneggiato dal produttore o da un servizio autorizzato
Scarico dell'aria	Non collegare a un condotto di fumi di combustione

Domande frequenti - HGF525M AIRLUX

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza di sicurezza minima è di 650 mm. Se il piano di cottura a gas specifica una distanza superiore, rispettatela tassativamente.

Come pulire i filtri antigrasso?

I filtri antigrasso possono essere lavati in lavastoviglie. Si raccomanda di pulirli ogni 2 mesi o più spesso in caso di uso intensivo.

Quando occorre sostituire il filtro al carbone?

Il filtro al carbone non può essere lavato né rigenerato. Deve essere sostituito circa ogni 4 mesi di funzionamento, o più spesso in caso di uso intensivo.

Posso usare la cappa contemporaneamente a un apparecchio a gas?

Sì, ma è necessario assicurare una ventilazione adeguata del locale per evitare il ritorno dei gas di combustione. La pressione negativa non deve superare 0,04 mbar.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzare l'apparecchio. Far sostituire il cavo dal produttore, dal suo servizio post-vendita o da un tecnico qualificato.

Posso flambare alimenti sotto la cappa?

No, non flambare mai alimenti sotto la cappa, poiché ciò presenta un rischio di incendio.

Come utilizzare i comandi della cappa?

Il tasto L accende e spegne l'illuminazione. Il tasto V permette di scegliere tra 3 velocità: 1 (silenziosa per cottura delicata), 2 (media per uso normale), 3 (massima per forti vapori) e 0 per spegnere il motore.

Quale tipo di lampadina usare per sostituire l'illuminazione?

Utilizzare esclusivamente lampade al tungsteno alogene autoprotette o lampade ad alogenuri metallici autoprotette.

La cappa è adatta a persone a mobilità ridotta?

Sì, a condizione che queste persone siano sorvegliate o abbiano ricevuto istruzioni per un uso in sicurezza. I bambini di età superiore a 8 anni possono usarla sotto sorveglianza.

Come scaricare l'aria correttamente?

L'aria deve essere scaricata all'esterno tramite un condotto di diametro minimo 120 mm, con il percorso più breve possibile. Non collegare mai la cappa a un condotto di fumi di combustione (caldaia, camino).

MANUALE UTENTE HGF525M AIRLUX

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa. • L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.

L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

• Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da

persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o

altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

In caso di sostituzione con lampade alogene, usare solo lampade alogene al tungsteno autoprotette o lampade ad alogenuri metallici autoprotette.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

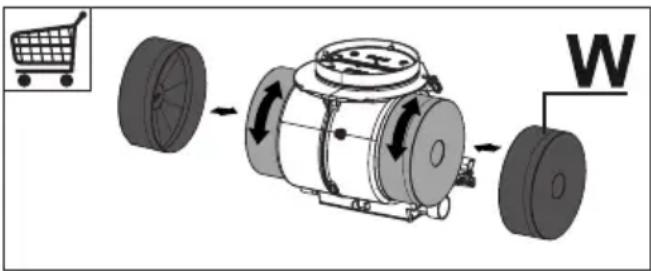

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

- Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

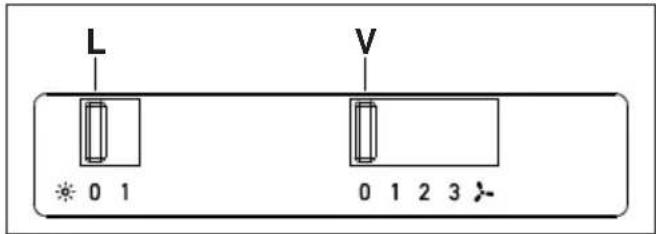

4. COMANDI

L

Luci Accende e spegne l’Impianto di Illuminazione.

V

Velocità Determina la velocità di esercizio:0. Motore Off.1. Velocità minima, adatta ad un ricambio d’aria continuo particolarmente silenzioso,in presenza di pochi vapori di cottura.2. Velocità media, adatta alla maggior parte delle condizioni d’uso, dato l’ottimo rapporto tra portata d’aria trattata e livello sonoro.3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolungati.

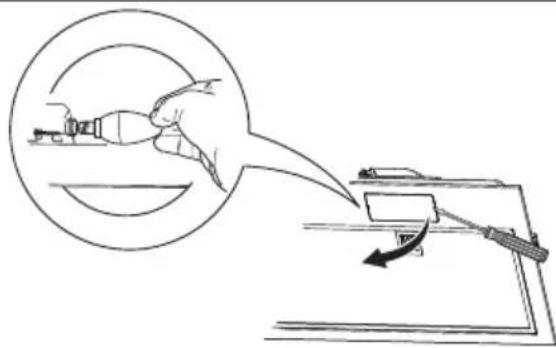

5. ILLUMINAZIONE
