AHI971IX - Hotte AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative cheminée
Marque	Airlux
Modèle	AHI971IX
Modes de fonctionnement	Aspirant (évacuation extérieure), filtrant (recyclage), moteur externe
Nombre de vitesses	3 vitesses + vitesse intensive (6 min)
Type d'éclairage	Halogène ou LED (selon version)
Type de filtres	Filtre anti-graisse métallique lavable ; filtre à charbon actif (régénérable ou non)
Entretien filtres anti-graisse	Laver tous les 2 mois à la main ou au lave-vaisselle (cycle basse température)
Entretien filtres à charbon	Non régénérables : remplacer tous les 4 mois ; régénérables : laver tous les 2 mois, remplacer tous les 3 ans
Sécurité	Arrêt automatique via minuteur (15 min), fonction Clean Air, signalisation saturation filtres
Distance minimale d'installation	65 cm au-dessus d'une table de cuisson électrique, gaz ou induction
Classe d'isolation	II (double isolation) ou I selon modèle (vérifier plaque signalétique)
Commandes	Tactiles ou mécaniques selon version
Fonction timer	Arrêt différé de 15 minutes
Fonction Clean Air	Marche automatique 10 min par heure à vitesse 1
Réinitialisation saturation filtres	Appuyer sur touche A (si tactile) ou B (si mécanique) pendant 5 ou 3 secondes
Type d'installation	Cheminée télescopique, fixation au plafond
Diamètre de sortie d'air	150 mm (recommandé pour performances optimales)
Puissance d'aspiration	Non spécifiée, dépend du mode et de la vitesse

FOIRE AUX QUESTIONS - AHI971IX AIRLUX

Quels sont les différents modes de fonctionnement de la hotte AHI971IX ?

La hotte peut fonctionner en mode aspirant (évacuation de l'air vers l'extérieur), en mode filtrant (recyclage de l'air dans la pièce via un filtre à charbon) ou avec un moteur externe (Fig.1A, 1B, 1C).

Comment installer la hotte correctement ?

L'installation doit être réalisée par un professionnel. Respectez une distance de sécurité d'au moins 65 cm entre la hotte et la table de cuisson. Utilisez le gabarit de perçage fourni pour fixer la structure télescopique au plafond. Assurez-vous que le conduit d'évacuation (non fourni) a le même diamètre que la bride de raccordement.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse doivent être lavés tous les 2 mois. Vous pouvez les laver à la main avec un détergent neutre non abrasif ou au lave-vaisselle à basse température et cycle court. Après plusieurs lavages, une décoloration est normale et ne justifie pas un remplacement.

Quand et comment remplacer les filtres à charbon actif ?

Les filtres à charbon actif non régénérables doivent être remplacés tous les 4 mois. Les filtres régénérables peuvent être lavés à la main ou au lave-vaisselle (max 65°C), séchés au four à 100°C pendant 15 min, et doivent être remplacés tous les 3 ans ou si le matelas est endommagé.

Comment réinitialiser le voyant de saturation des filtres ?

Après avoir nettoyé ou remplacé les filtres, appuyez sur la touche A (éclairage) pendant environ 5 secondes (commandes tactiles) ou sur la touche B (OFF) pendant 3 secondes (commandes mécaniques) jusqu'à ce que le voyant cesse de clignoter. Un 'E' peut apparaître pour confirmer la réinitialisation.

Que faire en cas de dysfonctionnement ou si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et que la prise est accessible. Si le câble est endommagé, faites-le remplacer par le fabricant ou un technicien agréé. Pour tout autre problème, contactez le service après-vente. N'essayez jamais de démonter l'appareil vous-même.

Puis-je utiliser la hotte en mode recyclage avec un filtre à charbon ?

Oui, la hotte est compatible avec le mode filtrant. Vous devez installer un kit de filtres à charbon actif (vendu séparément) dans le groupe aspirant. Le tuyau d'évacuation doit être connecté à la bride de raccordement, mais l'air est renvoyé dans la pièce.

Comment remplacer les lampes de la hotte ?

Selon la version : pour les lampes halogènes (Fig.18 ou 19), utilisez un petit tournevis plat pour déclipser l'ampoule sans griffer la hotte. Pour les lampes LED (Fig.20), le remplacement doit être effectué par un technicien spécialisé. Ne touchez jamais les lampes avec les mains nues.

Quels sont les risques si l'entretien n'est pas effectué régulièrement ?

Un entretien négligé (filtres encrassés, graisses accumulées) augmente le risque d'incendie. Il peut également réduire les performances d'aspiration et augmenter le niveau sonore. Respectez impérativement les intervalles de nettoyage et de remplacement des filtres.

Comment utiliser la fonction timer et la fonction clean air ?

Pour le timer : appuyez sur la touche dédiée (F sur certains modèles) pour que la hotte s'arrête automatiquement après 15 minutes. Pour la fonction Clean Air : maintenez la touche timer enfoncée 2 secondes ; la hotte fonctionnera 10 minutes par heure à la vitesse 1. Ces fonctions sont indiquées par des clignotements des voyants.

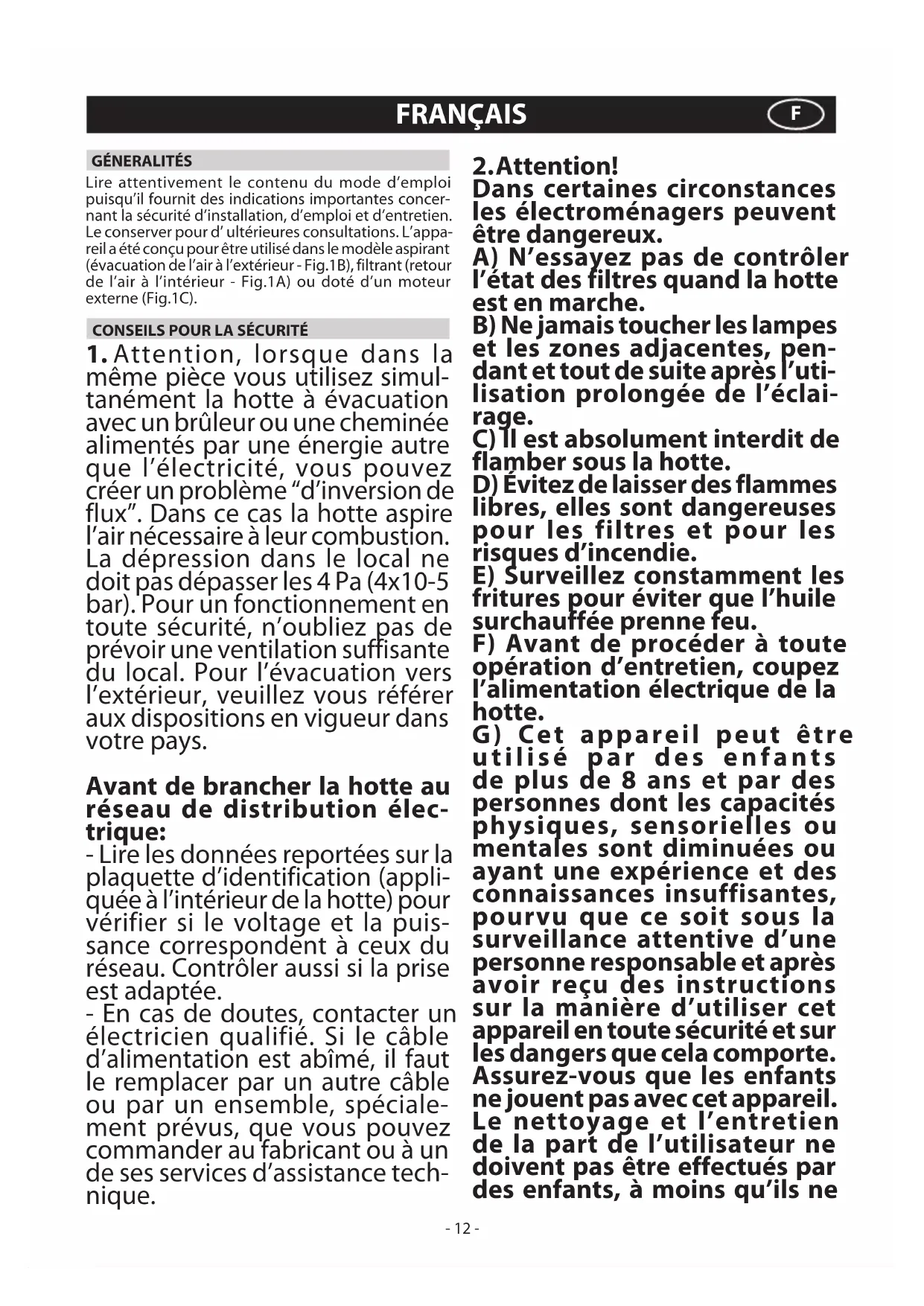

MODE D'EMPLOI AHI971IX AIRLUX

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A) ou doté d'un moteur externe (Fig.1C).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

- Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée.

- En cas de doutes, contacter un électricien qualifié. Si le câble d'alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

2.Attention!

Dans certaines circonstances les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
G) Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne

soient surveillés.

H) Veillez à ce que les enfants ne jouent pas avec l'appareil. 1) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.

L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

INSTRUCTIONS POUR L'INSTALLATION

- Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.

- Utiliser des gants de protection avant de procéder aux opérations de montage.

- Connexionélectrique:

Remarque! Consulter la plaque signalétique à l'intérieur de l'appareil:

- Le symbole ^□ y figure. Cela signifie que l'appareil ne doit pas être relié à la terre. Respecter les conditions applicables pour les appareils de la classe d'isolation II.

- Si le symbole NE FIGURE PAS sur la plaque signalétique, suivre les consignes pour les appareils de classe I.

Classe d'isolation II

- L'appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. La prise doit être accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil.

- La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutre.

Classe d'isolation I

Cet appareil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.

- Procédez au raccordement électrique comme suit: MARRON = L ligne

BLEU = N neutre

JAUNE/VERT = ⏚ terre.

Le câble neutre doit être raccordé à la borne portant le symbole N tandis que le câble JAUNE/VERT, doit être raccordé à la borne près du symbole de terre ⏻. Lors des opérations de raccordement électrique, assurez-vous que la prise de courant comporte bien

une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible. Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

- En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 65 cm entre cette dernière et le point le plus bas de la hotte. S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l'extérieur de celle inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.15).

- S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

- Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

• Montage de la hotte:

- Déballer la structure et enlever les 2 vis A pour séparer la partie supérieure de la partie inférieure (Fig.2).

- Positionner le gabarit de forure au plafond en faisant attention à ce que la flèche soit positionnée du même côté que la commande de l'appareil (Fig.3). Effectuer les 4 trous ∅8 au plafond et visser 3 vis sans les serrer complètement et en prenant garde de ne pas insérer la vis dans le trou marqué par un X sur le gabarit de forure (les vis normales et les vis tamponnées doivent être appropriées au type de mur).

- Prendre la partie supérieure de la structure B (Fig.4) et l'insérer sur les 3 vis pas vissées complètement correspondant avec les 3 orifices fendus. Faire une petite rotation pour l'encastrement (Fig.4). Visser la quatrième vis X et serrer les 3 autres qui restent pour permettre le blocage définitif de la partie supérieure de la structure B.

- Prendre la partie inférieure de la structure télescopique C et l'insérer sur la partie supérieure B (Fig.5). Régler la hauteur désirée en se référant aux cotes indiquées dans la (Fig.15) et la bloquer au moyen des 8 vis G fournies avec l'appareil (Fig.6).

- Versionaspirante: fixer le tuyau d'évacuation air H (pas fourni avec l'appareil) sur la bride de raccordement F (Fig.8). Fixer le tuyau flexible au trou d'évacuation air disposé préalablement (Fig.12).

- Versionfiltrante: nous disposons de deux types de Kit, un avec filtres cassette à charbon (Fig.16) et l'autre avec filtres à charbon régénérables (lavables) (Fig.17).

- Fixer le tuyau d'évacuation air H (pas fourni avec l'appareil) sur la bride de raccordement F (Fig.8).

- Si votre produit est muni d'une bride de raccordement, procédez à son assemblage (voir Fig.7) avant de fixer la hotte à la structure. Fixez la bride de raccordement F dans la partie supérieure du groupe d'aspiration de la hotte à l'aide des 2 vis E (Fig.7).

• Prendre le conduit de fumées supérieur et le fixer à la structure à l'aide des vis A (Fig.9). Assembler le conduit de fumées inférieur avec le conduit supérieur et le fixer attentivement avec du ruban adhésif L (Fig.10A).
• Dévisser les 2 vis O (Fig.10A) de 3 mm au maximum. Insérer le groupe d'aspiration à l'intérieur de la structure en faisant attention à ce que les vis O, dévissées précédemment, aillent se placer avec les orifices fendus dans la partie inférieure comme c'est indiqué dans la (Fig.10B). Visser les 3 vis N (fournies avec l'appareil) et serrer les 2 vis O (Fig.10B).
• Enlever le ruban adhésif L et poser le conduit de fumées inférieur sur le corps de la hotte (Fig.11X).
• Abaissez la cheminée supérieure en effectuant l'opération inverse indiquée sur la figure 9.
• Si votre appareil est doté d'un conduit de fumées inférieur qui doit être fixé au corps de la hotte avec les vis, enlever les filtres anti-graisse de la hotte en intervenant sur les manilles correspondantes (Fig.15).
• Le cas échéant, fixer de l'intérieur la cheminée inférieure à la hotte à l'aide des vis P (Fig.11Y). Pourvoir enfin à replacer les filtres dans leur logement.
• Relier le tuyau flexible au déflecteur M et fixer la vis I comme c'est indiqué dans la (Fig.13), les filtres à charbon actif doivent être appliqués au groupe aspirant placé à l'intérieur de la hotte (Fig.16).

EMPLOI ET ENTRETIEN

- Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.

• Le filtre anti-graisse à pour rôle de retenir les particules grasses en suspension dans l'air; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
• Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisselle à température basse et cycle court.

- Après plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.

- Les filtres au carbone actif servent à purifier l'air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson.

- Les filtres à carbone actif non régénérables doivent être remplacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus où moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.

- Les filtres de carbone actif régénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaisselle à température maximale de 65°C (le cycle de lavage doit être complet et sans plats) Enlever l'eau en excès sans abîmer le filtre, retirer les parties en plastique, faire sécher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100°C. Cette opération doit être répétée chaque 2 mois pour maintenir efficace la fonction du filtre à carbone régénérable. Ces derniers doivent être remplacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.

• Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.
• Nettoyer fréquemment la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
  • L'installation d'illumination est conçue pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la pièce. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.
• Si l'appareil est pourvu de lumière de courtoisie, elle peut être utilisée pour l'emploi prolongé de l'éclairage général de la pièce.
• Attention: la non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.

- Remplacement des lampes halogènes (Fig.18):

Pour remplacer les ampoules dichroïques, débranchez la lampe en la détachant précautionneusement du support à l'aide d'un petit tournevis plat ou d'un outil équivalent.

ATTENTION! Pendant cette opération, veiller à ne pas griffer la hotte.

Remplacez-les par des ampoules de même type.

- Remplacement des lampes halogènes (Fig.19):

Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: ne touchez pas aux lampes mains nues.

- Remplacement des lampes à LED (Fig.20):

Si la version de l'appareil est avec lampes à LED, elles doivent être obligatoirement remplacées par un technicien spécialisé.

- Commandes Lumineux (Fig.21) le symbole sont le suivant:

A= touche ECLAIRAGE

B = touche OFF

C = touche PREMIERE VITESSE

D= touche DEUXIEME VITESSE

E = touche TROISIEME VITESSE

F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

Si votre appareil est équipé de la fonction vitesse INTENSIVE, en partant de la TROISIEME vitesse et en maintenant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 6 minutes après lesquelles l'appareil se remettra à la vitesse précédemment configurée.

Quand la fonction est activée, la LED clignote.

Pour interrompre cette vitesse avant les 6 minutes appuyer sur la touche E.

Pour certains modèles on peut même activer la fonction avec la première et la deuxième vitesse.

En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air»

s'active. Cette fonction démarre le moteur pour 10 minutes par heure à la première vitesse. Dès que la fonction est activée, le moteur démarre en 1 ^ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. A la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1 ^ère vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe quelle touche à l'exception des touches de lumière, la hotte retourne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passe directement à la 2 ^ème vitesse ; en appuyant sur le bouton B la fonction se désactive).

(*) La fonction "MINUTER ARRÊT AUTOMATIQUE" retarde l'arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.

- Saturation filtres Anti-graisse/Charbon actif:

• Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.
• Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être remplacés ou nettoyés selon le type de filtre.
  Lorsque les filtres nettoyés sont remis en place, réinitialisation la mémoire électronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrête de clignoter.
• Commandes mécaniques (Fig.22) les symboles sont les suivants:

A = Touche ECLAIRAGE
B = Touche OFF
C = Touche PREMIERE VITESSE
D= Touche DEUXIEME VITESSE
E = Touche TROISIEME VITESSE
G= Voyant MOTEUR EN MARCHE

•Commandes(Fig.23):

NOTE : avec cette commande, on peut également contrôler l'appareil avec une télécommande, à demander comme accessoire.

Touche A = Allumer/éteindre la hotte. L'appareil s'allume à la 1re vitesse.

Touche B = Diminuer la vitesse du moteur.

Écran C = Indique la vitesse du moteur sélectionné et l'activation du timer/vitesse intensive/signalisation des filtres.

Touche D = Augmenter la vitesse du moteur.

En pressant la touche de la 4e vitesse, on insère la fonction intensive pendant 6 min, puis l'appareil fonctionne à nouveau à la vitesse d'exercice lors de l'activation. Pendant cette fonction, le chiffre 4 clignote sur l'écran. - Si on veut désactiver la fonction avant les 6 minutes, presser la touche B.

Attention ! Certains modèles fonctionnent jusqu'à la 3e vit., c'est pourquoi la fonction intensive n'est pas prévue.

Touche E = Avec n'importe quelle vitesse insérée 1-2-3 vitesse (sauf la vit. Intensive 4) en pressant la touche, on active la fonction Timer. Lorsque la fonction Timer est active, la vitesse configurée lors de l'activation du timer doit clignoter sur l'écran.

15 min après le terme du comptage, la hotte s'éteint (moteurs et lumières éventuellement allumées).

Si la vitesse intensive fonctionne, le Timer ne peut pas s'activer.

- Si on veut désactiver la fonction avant les 15 minutes, presser la touche E.

Touche F = Allumer/éteindre les lumières.

- Saturation filtres Anti-graisse/Charbon actif:

-Au bout de 30 h de fonctionnement, si l'écran C clignote en alternant la vitesse d'exercice et la lettre F (par ex. 2 et F), cela signifie qu'on doit laver les filtres anti-graisse.

-Au bout de 120 h de fonctionnement, si l'écran C clignote en alternant la vitesse d'exercice et la lettre C/F (par ex. 2 et C/F), cela signifie qu'on doit laver ou remplacer les filtres charbon.

- Après avoir remis le filtre propre en place, il faut réinitialiser la mémoire électronique avec la hotte allumée, en pressant la touche B pendant environ 3 secondes. Ce temps écoulé, la lettre E (confirmation de la réinitialisation effectuée) apparaît sur l'écran et on éteint la hotte.

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
