Olot - Filtro de agua ASTRALPOOL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Filtro de arena para piscina
Marca	AstralPool
Modelo	Olot
Material del cuerpo	Poliéster reforzado con fibra de vidrio
Material interior	PVC y PP (inalterables)
Temperatura máxima de uso	50°C
Sistema de recolección	Brazos colectores o placas de crepinas (según modelo)
Purgado de aire manual	Sí, en la parte superior
Purgado de agua manual	Sí, en la parte inferior
Manómetros	Batería de manómetros (entrada y salida)
Velocidad de filtración recomendada	Máx 40 m³/h/m²
Velocidad de lavado recomendada	40-50 m³/h/m² (agua); 60 m³/h/m² (aire, para crepinas)
Válvula	Batería de 4 o 5 válvulas
Funciones	Filtración, lavado, enjuague, vaciado, cierre
Mantenimiento	Lavado periódico según presión diferencial (0.8-1 kg/cm²)
Seguridad	Parar bomba antes de manipular válvulas; no superar presión máxima
Instalación	Base horizontal, por debajo del nivel de la piscina
Accesorios incluidos	Manómetros, documentación, garantía, certificado de prueba

Preguntas frecuentes - Olot ASTRALPOOL

¿Cómo instalar el filtro Olot?

Coloque el filtro sobre una base perfectamente horizontal y por debajo del nivel de la piscina. Conecte las tuberías sin forzar, use juntas para la estanqueidad. No apriete excesivamente las conexiones. Antes de poner la arena, realice una prueba de presión para verificar la estanqueidad de la instalación.

¿Cómo poner en marcha el filtro por primera vez?

Retire la tapa, llene el filtro de agua hasta la mitad. Introduzca primero una capa de arena de soporte (tamaño superior a la ranura de los colectores) hasta cubrir los colectores (aproximadamente 10 cm). Agregue luego la arena filtrante hasta la altura máxima (25% de distancia mínima entre la arena y los difusores). Limpie cuidadosamente la junta y la tapa antes de cerrar. Realice un lavado antes de filtrar.

¿Cuándo y cómo realizar un lavado del filtro?

Realice un lavado cuando la diferencia de presión entre el manómetro de entrada y salida alcance 0.8-1 kg/cm². Para un lavado con agua, coloque las válvulas en posición lavado (bomba apagada), luego encienda la bomba. Lave durante aproximadamente 7 minutos a una velocidad de 40-50 m³/h/m². Termine con un enjuague de 3 minutos.

¿Cuál es la diferencia de presión que indica que es necesario un lavado?

Normalmente, la presión de entrada es de 0.8-1 kg/cm² y la presión de salida de 0.4-0.6 kg/cm² en un filtro limpio. Cuando la diferencia entre ambas supera 0.5-1 kg/cm² (por ejemplo entrada 1.4 kg/cm² y salida 0.3 kg/cm²), es necesario un lavado.

¿Cómo realizar un lavado por aire y agua?

Este procedimiento está reservado para filtros con crepinas o doble colector. Consta de tres fases: primero inyección de aire a aproximadamente 60 m³/h/m², luego inyección de agua a aproximadamente 50 m³/h/m², y finalmente inyección simultánea de aire y agua a una velocidad inferior a 50 m³/h/m². No utilizar nunca compresor.

¿Qué hacer si sale arena del filtro durante el lavado?

Esto puede deberse a un caudal de lavado demasiado alto. Reduzca el caudal. Verifique también que los colectores no estén dañados. Si el problema persiste, vacíe la arena e inspeccione los colectores.

¿Cómo vaciar la arena del filtro?

Vacíe el agua del filtro, retire la tapa de la boca de evacuación de arena (parte inferior). Deje que la arena se escurra. Para facilitar, una persona puede entrar por la parte superior para empujar la arena hacia la purga. Una vez vacío, siga el procedimiento de puesta en marcha para recargar.

¿Cómo mantener el filtro en invierno?

Si la piscina no se usa en invierno, se recomienda vaciar el filtro de agua para evitar daños por heladas. Limpie el exterior con agua a presión. Verifique el estado de las juntas y componentes.

¿Qué hacer en caso de fuga en la tapa o conexiones?

Verifique primero el apriete de los tornillos. Si la fuga persiste, contacte al servicio técnico. No apriete demasiado para no romper las piezas de plástico. Asegúrese de que la junta esté correctamente colocada.

¿Cuáles son los componentes principales del filtro Olot?

Los componentes incluyen: tapa, purga de aire manual, batería de manómetros, mirilla (opcional), cuerpo de poliéster, conexiones de entrada y salida, sistema de colectores (brazos o crepinas), base, purga de agua, boca de evacuación de arena, medio filtrante (arena), difusor y anillos de elevación.

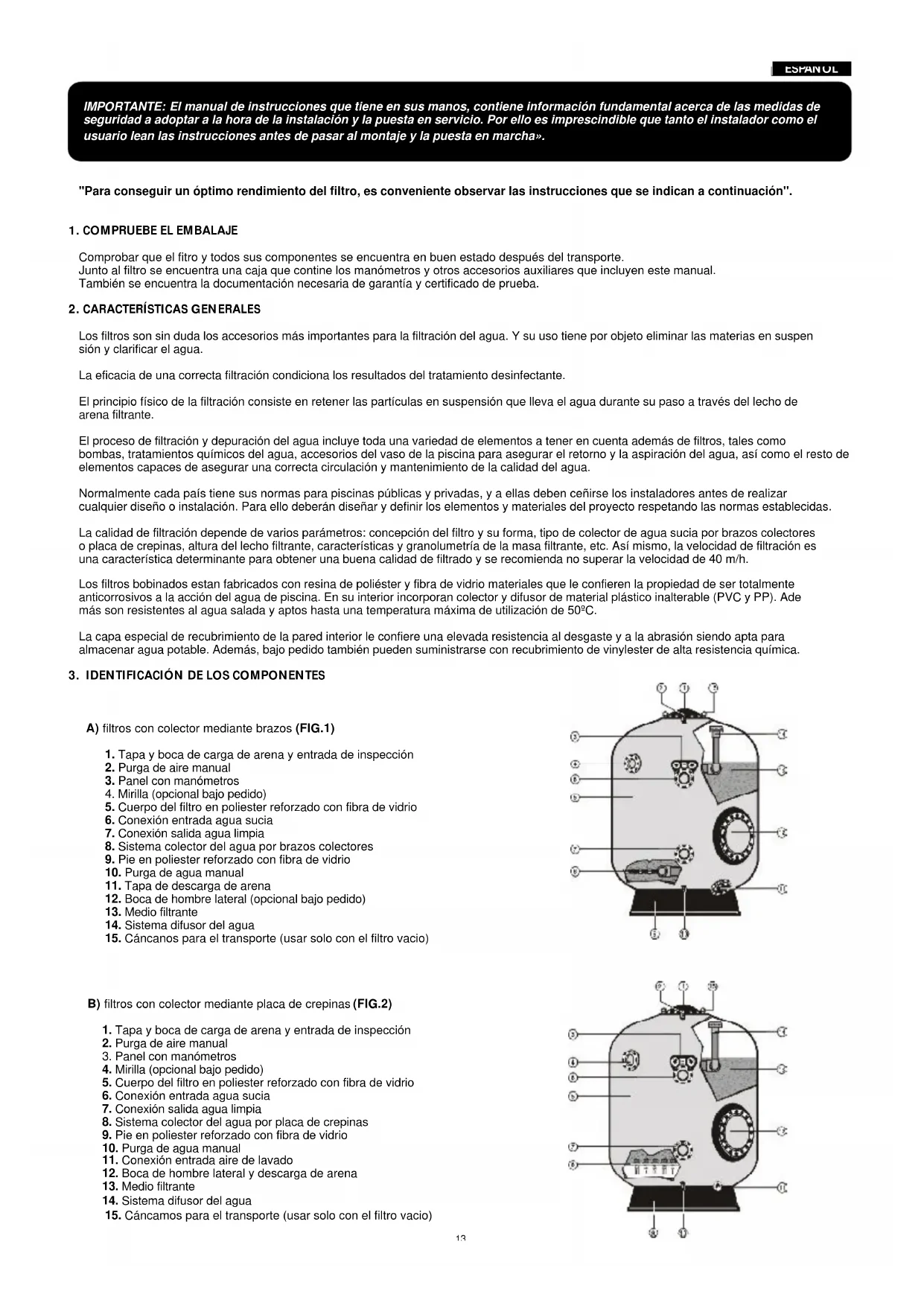

MANUAL DE USUARIO Olot ASTRALPOOL

IMPORTANTE: El manual de instrucciones que tiene en sus manos, conliene informacion fundamental acerca de las medias de seguridad a adoptar a la hora de la instalacion y la puesta en service. Por ello es imprescindible que tanto el instalador como el usuario lean las instrucciones antes de partir al montaje y la puesta en marcha".

"Para encontrar un optimum rendimiento del filtro, es conveniente observar las instruetiones que se indicate a continuación".

1.COMPRUEBEELEMBALAJE

Comprobar que el但它 y todos sus componentes se encuentra en buen estado despues del transporte.

Junto al filto se encuntra una caja que contine los manometros y otheros accesorios auxiliares que incluyen este manual.

Tambien se encuentra la documentacion necessitiesa de garantia y certificado de prueba.

2. CHARACTERISTICAS GENERALES

Los filtos son sin duda los accesos mas importantes para la filtracion del agua. Y su uso tiene por objeto eliminar las materias en suspicion y clarificar el agua.

La eficacia de una correcta filtracion condiciona los resultados del tratimiento desinfectante.

El principal fisico de la filtracion consiste en retener las particulas en suspENSION que leva el agua durante su paso a工程技术 del lecho de arena filtrante.

El proceso de filtracion y depuracion del agua incluye toda una variedad de elementos a tener en cuenta ademas de filtros, tales como bombas, tratimientos quimicos del agua, accesos del vaso de la piscina para asegurar el returno y la aspiracion del agua, asi como el resto de elementos capaces de asegurar una correcta circulacion y mantenimiento de la calidad del agua.

Normalmente cada pais tiene sus normas para piscinas Públas y privadas, y a ellas debenceeirse los instaladores antes de realizarequalquier diseño o instalacion. Para ellodeferandisenar y definirloselementosymaterialesdelprojectorespetando lasnormasestablecidas.

La calidad de filtración depende de various parámetros: concepción del filtró y su forma, tipo de colector de agua sucia por brazos colectores oplaça de crepinas, alta del lecho filtrante, caracteristicas y granolumetría de la masa filtrante, etc. Asi mesmo, la velocidad de filtración es una caractéctrica determinante para Obtener una buena calidad de filtrado y se recomienda no superar la velocidad de 40 m/h.

Los filtros bobinados estan fabricados con resina de poliest y fibra de vidrio materiales que le confieren la propidad de ser totalmente anticorrosivos a la action del agua de piscina. En su interior incorpocran colector y difusor de material plastico inalterable (PVC y PP). Ade mas son resistentes al agua salada y aptos hasta una temperatura maxima de utilizacion de 50^

La capa especial de recubrimiento de la pared interior le confiere una elevada resistencia al desgaste y a la abrasion siendo apta para almacenar agua potable. Además, bajo pedido también pueda suministrarse con recubrimiento de vinylester de alta resistencia química.

3. IDENTIFICACION DE LOS COMPONENTES

A) filtres con colectoriate brazos (FIG.1)

1. Tapa y Boca de energia y entrada de inspections
2. Purga de aire manual
3. Panel con manómetros
4. Mirilla (optional bajo pedido)
5. Cuerpo del filtro en poliestre reforzado con fibra de vidrio
6. Conexión entrada agua sucia
7. Conexión saliva agua limpia
8. Sistema colector del agua por brazos colectores
9. Pie en poliester reforzado con fibra de vidrio
10. Purga de aguamanual
11. Tapa de descarga de arena
12. Boca de hombre lateral (optional bajo pedido)
13. Medio filtrante
14. Sistema difusor del agua
15. Cancanos para el transporte (usar solo con el bajo vacio)

B) filtres con colector mediante plac de crepinas (FIG.2)

1. Tapa y Boca de energia de arena y entrada de inspeccion
2. Purga de aire ma
3. Panel con manómetros
4. Mirilla (optional bajo pedido)
5. Cuerpo del filtro en poliestre reforzado con fibra de vidrio
6. Conexión entrada agua sucia
7. Conexión calidad agua limpia
8. Sistema colector del agua por placar de crepinas
9. Pie en poliestre reforzado con fibra de vidrio
10. Purga de aguamanual
11. Conexión entrada aire de lavado
12. Boca de hombre lateral y descarga de arena
13. Medio filtrante
14. Sistema difusor del agua
15. Cancamos para el transporte (usat solo con el filtro vacio)

4. CHARACTERISTICAS DE LA INSTALLACION

• Para realizar una correcta instalacion es conveniente tener en cuenta los siguientes consejos:
• Para la elección de la bomba tener en cuenta el caudal besoino a 10 m.c.a.
• Para realizar el lavado del filtro con agua se convinaran bombas y filtros para Obtener el caudal besoino de lavado teniendo en cuenta que la velocidad en el lavado pueda ser de 40m / h (modelos con sistemas colector mediante brazos colectores) a 60m / h (modelos con sistemas colector mediante plac de crepinas).
• Para el lavado del del filtro con aire (modelos con sistemas colector mediante plac de crepinas o doble colector) se utilizes una o varias bombas turbosoplantes capaces de proportionsar el caudal requisite para lavar con aire a una velocidad de 60m / h a 300 mbar. Nunca debeutilizarune compresorpues podria daar el filtr por excesso de presion.

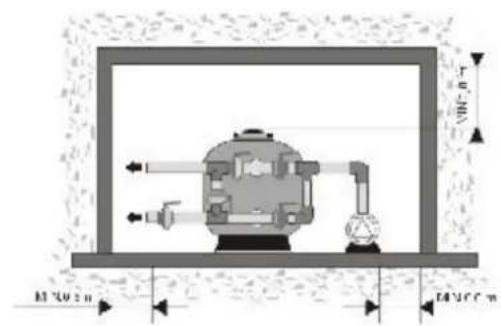

  Es recomendable instalar los filros por debajo del nivel de llnado de la piscina y lo mas proximo posible del vaso de la piscina.
  Es conveniente que la caseta donde estan instalados los filros este provista de ventilacion y de los desagues adecuados para que, en caso de accidente, el agua que pudiera salir de qualquer tuberia, filro, bomba, etc.可以更好 ser evacuada, evitando asi el risgo de daños a las instalaciones existentes (bombas, cuadros electricos, etc.). Si por qualquer circunstancia no se pudiera disponible de these desagues, deveria instalarse un system alternative automatizado para evacuar el agua de la sala.

5. INSTALLACION

Los filros se entegran conveniently embalados y deben a su peso, tamaño y las dificultades existentes para su ubicacion en laoca, se recomienda que la manipulacion y traslado de los mismos se realice con medios mecancicos (carretillas elevadoras, gruas, etc.)

Los filtos son de material plácico, y aun siendo perfectamente resistentes a la presión interna para la cui han sido diseñados, són fragiles frete a los golpes y por tanto es muy importante asegurar que los filtres no reciban golpes que pudieran darar las bases, el cuero y las conexiones durante la instalación y elostenimiento de los mismos.

Para las conexiones, utiliser siempre accesos y evitar que las conexiones no queden forzadas.

La carga de la arena debe realizarse una vez instalado el filtro en su emplazamente definitivo y siguiendo las instrucciones del apartado de «puesta en marcha».

Dado que los filtrosrequireen revisiones periodicas y en prevision de eventuales intervenciones en su interior es imprescindibledefer un minimo de espacio libre alrededor y sobre los filtros (FIG.3)

Las fases aOLLOWAR para una correcta instalacion delos filtrlos son las seguidentes:

• Colocar los filtros en su emplazimiento definitivo te quedarperfectamente apoyada en el sueyo y sobre un plano totalmente horizontal (FIG. 4)
• Montar las baterías en los filtros correctamente evi tando que las conexiones no queden forzadas. Tener en cuenta que la estanqueidad de la uniones se hace mediante juntas, por lo que no esnecessary apretar en excesso las tuercas. No utilizecer cinta de teflon.
• Instalar los soportes de las baterías adecuados y re gularlos en.altura correctamente.
• Conectar la bateria con las tuberías de impulsion de las bombas, la tuberia de returno a la piscina y la tuberia de desagüe.

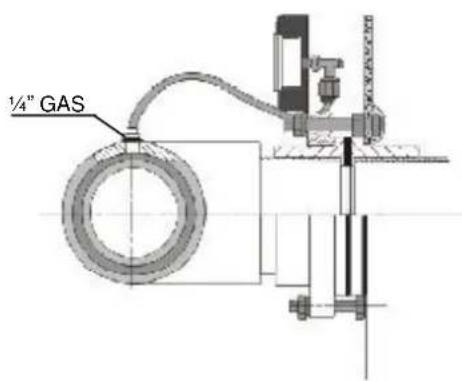

5.1. INSTALLACION DE LOS MANOMETROS

Una vez instalado el panel de los manómetros en la brida de entrada al filtro, observar la presencia deunos tubos de plastico flexible y transparentes los cuales deben connectarse entre los manómetros y los orificios de 1 / 4 GAS de la batería tal y como muestra el dibujo (FIG.5). El panel de manómetros identificaperfectamente el manómetro que controla la presión de entrada y la presión de salute.

Los manómetros indican cuando deben realizarse un lavado del filtro. Por exemple, en un filtro limpio la presión de entrada SIGNALADA oscila entre 0.8 y 1kg/cm^2 y la presión de salute SIGNALADA oscila entre 0.4 y 0.6 kg/cm². Cuando el diferencial de presión entre el manómetro de entrada y el de salute sea de 1kg/cm^2 o superior先进技术 es necesario realizar un lavado del filtró.

niendo en cuenta que la base debe
MONTAJES EN BATERIA:

FIG.3

FIG.4

FIG.5

5.2. INSTALLACION DE LOS SOPORTEs DE BATORIAS

Unas que se ha instalado la bateria es conveniente instalar soportes especials para aguantar el peso de la bateria y del agua que porlla circula Es recomendable la instalacion de los seguides soportes regulables en alteura:

Para su instalacion primo es requisite regular la alta de las abrazaderas en funcion de la bateria y posteriormente fjar el soporte en el sueo con el anclaje correspondiente.

6. PUESTA EN MARCHA

Retirar la tapa del filto procurando evitar daños en la junta y en la superficie de cierre de la tapa.
Comprobar que todos los componentes del filtro esten en buena estado y asegurar de que los brazos colectores o crepinas estenperfectamente susertos ya que podrian haberse afloado o daado durante el transporte
Llenar de agua hasta la mitad del bajoapproximamente.
- Introducir el medio filtrante teniendo en cuenta que primero debe introducirse una capa de soporte de un tamano minimo superior a la ranura de los brazos colectores o crepinas hasta cubir el collector aproximadamenteunos 10 cm.Esta operation debe realizarse con sumo cuidado para no dañar los componentes interiores del filtro. A medida que se llene el filtro con arena tener la precauación de repartir el madio filtrante por toda la superficie del filtro.
- Introducir el medio filtrante de el時間 deseado hasta el limite máximo de la alta de filtración.
- Limpiar escrupulosamente la superficie del cuello del filtro, la junta y la tapa antes de efectuar el montaje. Es aconsejable, también, engrasar los tornillos antes de poner las tuercas, y una vez acabado el montaje de la tapa poner los umbellecedores (suministrados con el filtro) a los tornillos.
Cerrar el bajo colocando la junta en posicion correcta.
- Una vez cargado y convenientemente cerrado el filtro, esnecessaryefectuar un lavado del filtro. Para elo proceder segun indicale el apartado de lavado del filtr0.

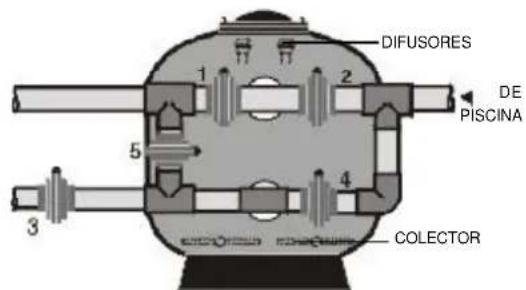

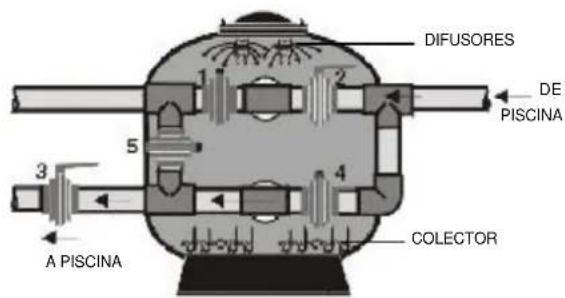

7. CICLO NORMAL DE FUNCION AMIENTO (FIG.6)

FIG.6

7.1 FILTRACION (FIG.7)

Con la bomba paradaponerlasvalvulas enla posicionqueindica el cuadrado en posicionfiltracionde las valvulas.

Durante el funciona del filtros es conveniente observar periodically los manometros de entrada y salida y efectuar un lavado del filtros cuando la diferencia de presión es igual o superior a 0,8-1 Kg/cm².

Cuando se tratate de usos industriales la diferencia de presión no debe sobrepasar los 0,6-0,8Kg/cm².

Normalmente en filtración para piscinas el monometro de entrada indica una presión de 0,8 - 1Kg / cm^2 y el manómetro de salute 0,4 - 0,6Kg / cm^2 (presión standard cuando el filtro esta limpio).

A medida que el lecho filtrante se ensucia por el uso, el manómetro de entrada experimenta un aumento de presión al tiempo que el manómetro de calidad sufle una reducción de su presión de trabajo.

EJEMPLO:

Manómetro de entrada: 1,4Kg/cm	2.
Manómetro de salida: 0,3 Kg/cm	2.
Diferencia de presión: 1,1Kg/cm	2.
En este caso esnecessary efectuar un LAV.

7.2 LAVADO (FIG.8)

La carga de el medio filtrante (lecho filtrante) forma miles de canales de paso del agua que logically recogen las impurezas y residuos solidos queaccompanan al agua a filtrar. Con el tiempo,这些 residuos bloquean these canales de paso del agua por lo que periodically es necesario limpiar el bajo para partir en conditiones optimas de trabajo, y averter al desague la sociedad que habia en el lecho filtrante.

FIG.7

FIG.8

Se recomienda un lavado con agua durante 7关键时刻 a una velocidad entre 40 - 50m^3 /h / m^2

Es aconsejable poner un visor en la tuberia de desague de forma que cuando se realiza un lavado se pueda observar la sueidad del agua precedente del filtr y asi poder determinar la duracion del lavado.

Recomendamos no exceder de 50m^3 /h / m^2 para evaporar que parte de la arena sea expulsada al desague.

Para efectuar la operacion de lavado y SIEMPRE CON LA BOMBAPARADA situar las valvulas en la posicion que se indica en el cuadro.

7.2.1. LAVADO CON AIRE Y AGUA (SOLO PARA FILTROS CON PLACA DE CREPINAS O DOBLE COLECTOR

Seutiliza aire para促成 un desplazamento del lecho y simular una ebullicn del mesmo. Con ello se pretende una mayor eficacia del lavado con un tiempo menor y obteniendo un subtancial ahorro de agua.

Este procedimiento se realiza en tres fases:

• Inyección de aire a velocidad aproximada de 60 m/h
• Inyección de agua a velocidad aproximada de 50 m/h
• Inyección de agua y aire aproximamente a una velocidad no superior de 50~m / h

7.3 ENJUAGUE (FIG.9)

Operación recomendada a efectuar inmediamente après del

LAVADO que tiene por objeto expulsar al desagüe los restos de residuos que pudieran haber penetrado en los colectores durante la fase de lava do del filtró.

Esta operación debe realizarse por espacio de 3关键时刻approximamente y evitara que aguas turbias circulen a la piscina.

Para efectuar esta operacion situar las valvulas en la posicion que se indica en el cuadro ( SIEMPRE CON LA BOMBA PARADA ) e inmediatamente despues pagar a la posicion de filtracion.

La posicón de enjuague solo pueda realizarse si la batería es de 5 valvulas.

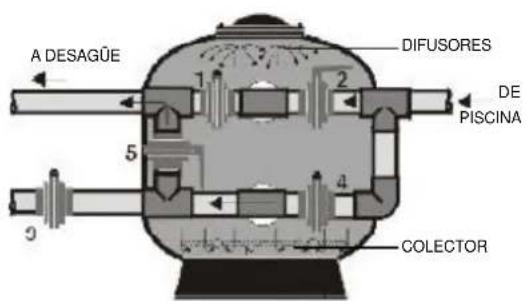

7.4 VACIADO (FIG.10)

Cuando sea necessario vinciar la piscina y en caso de que esta no disponga de desague en el fondo connectado directamente con el alcantarilla do能把 efectuarse el vaciado por medio de la bomba del filto situando las valvulas en la posicion que indica el cuadro en el aparto vaciado. Para ello y antes de conectar el vaciado es necessario que las valvulas de los skimmers, canal de rebosadero y limpiafondos esten cerrados.

FIG.9

FIG.10

7.5. CERRADO-HIVERNACION (FIG.11)

Tal como su nombre indica todas las valvulas de la batería está cerradas.
Esta operation es utilizada para efectuar el mantenimiento del filtro, limpieza del prefiltro, etc.

8. BATORIAS DE VALVULAS. POSICION DE LAS MISMAS EN CADA OPERACION

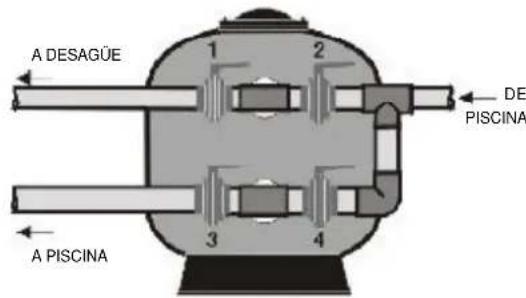

8.1. BATERIAS DE 4 VALVULAS (FIG.12)

Cuadro de maniobras para las baterías de 4 valvulas:

POSICION	1	2	3	4
FILTRADO	Cerrada	Abierta	Abierta	Cerrada
LAVADO	Abierta	Cerrada	Cerrada	Abierta
VACIADO	Abierta	Abierta	Cerrada	Cerrada
CERRADO	Cerrada Cerrada Cerrada Cerrada

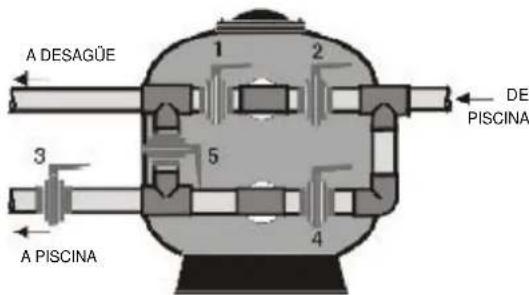

8.2. BATORIAS DE 5 VALVULAS (FIG.13)

Cuadro demaniobras para baterias de 5 valvulas:

POSICION 1	2	3	4	5
FILTRADO	Cerrada	Abierta	Abierta	Cerrada	Cerrada
LAVADO	Abierta	Cerrada	Cerrada	Abierta	Cerrada
ENJUAGUE	Cerrada	Abierta	Cerrada	Cerrada	Abierta
VACIADO	Abierta	Abierta	Cerrada	Cerrada	Cerrada
CERRADO	Cerrada	Cerrada	Cerrada	Cerrada	Cerrada

FIG.11

FIG.12

FIG.13

ATENCION: Es importante que para efectuarylvania de las maniobras descritas en los cuadros el motor de la bomba este parado.

9. VACIADO DE LA ARENA DEL FILTRO

En el momento de vaciar el filtró de arena,debido a un accidente o para el cambio de el medio filtrante debido a su desgaste,proceder de la ].siguiente manera:

Vaciar el agua del filtro.
- Quitar la tapa de la purga de arena.
A medida que la arena va saliendo, apartarla de la purga para no taponarla con la misma.
Es necessario que una persona entree en el filto para ir acercando la arena a la purga para facilitar su calidad.
- Para volver a llenar el filtro de arena seguir las instrucciones de PUESTA EN MARCHA.

Aproveche el vacado de arena para revisar todos los componentes interiores, principalmente el colector y substituir≦quellos que能把 estar dañados.

10. OTRAS RECOMENDACIONES DE INTERES

El montaje interior, numero de colectores y numero de difusores, varia de acuerdo al tameno y tipo de filtro. La direccion del o de los difusores es la de distribuir el agua de lo mas uniformamente possible sobre el lecho filtrante. La direccion de los colectores es la de recoger el agua previa mente filtrada y canalizada hacía la salute del filtro.

Unas que la instalacion de la piscina este terminada, es aconsejable dar al filtro una buena limpieza con agua a presion para limiar todo e el polvo o sociedad procedente de los工作的 con construccion o instalacion.

Recuerde que su instalacion sue ser complemente automatizada, en cuio caso un technician de ASTRAL le recomendará la instalacion mas adecuada a sus necessities.

En el caso de tener la instalacion parada durante un periodo largo es aconsejable vaciar el filto de agua.

Si el filtro está ubicado en el exterior es conveniente que cada 2 años se pinte con un barniz adecuado.

11. MANTENIMIENTO

Un a limpiea regalar y a fondo es necesaria para el mantenimiento de su piscina,esto repercutira en un ahorro de trabajo,una mayor durabilitad del equipo y una mayor calidad del agua.

Realice un correcto mantenimiento del equipo de filtracion ( bombas, valvulas, etc...) siguiendo las recomendaciones del fabricante.

Inspeccione periodicamente el medio filtrante y todos los componentes del filto ( difusores, brazos colectores, purgas de agua y aire, tuberia, juntas, etc...) inclued el cuero de poliestre reemplazando o reparando las partes dañadas.

Limpie el filtro con agua a presión periodically para quitar el polvo acumulado con el paso del tiempo. No use disolventes que pueda darar las partes plácicas y el visor.

Si debe cerrar su piscina en invierno vacie adecuadamente todo el equipo para evitar que el hielo能把 dañarlo o calculificarlo.

12. TABLA DE PERDIDAS DE CARGA DE LOS FILTROS CON ARENA Y BATERIA DE VALVULAS

13. ADVERTENCIAS DE SEGURIDAD

Parar la bomba siempre que deba maniobrar algoña valvula.

No conectar el filtro directamente a la red de agua potable ya que la presión de la mismauede ser elevada y exceder de la presión maxima de trabajo autorizada del filtro.

Recuerde que es muy importante colocar los soportes de las baterias de valvulas para evaporar que se rompan las conexiones del filtro.

Los filtros son altamente resistentes a la presión interior para lo cual han sido disnados, pero a la vez son fragens frente a golpes exteriores.

Si la instalacion consta de mas de un filtro instalado en la misma bateria debe proveer una valvula en cadauna de las conexiones para permitir el aislamento completo del filtrio.

Recuerde que la temperatura maxima de funcionaimiento es de 50^

Bajo ningun caso debe superarse la presion maxima autorizada de trabajo indicada en la placac de caracteristicas del filto.

14. POSIBLES AVERIAS

PROBLEMAS CAUSAS SOLUCION
Falta de caudal de agua filtrada	El filtro está sucio Proceder a un lavado
	El cesto recogecabellos está taponado Limpiar elosto recogecabellos
Se observan characteres en el lecho filtrante	Formación de canales preferencias, falta de lavado o defecto en el colector
El manómetro oscila violentlyente	La bomba coge aire
	Aspiración semicerrada
Hay arena procedente del filtro en la piscina Hay rotea en el arena colector Reparar el arena colector
La arena se escapa al desagüe en la operación de lavado	Exceso de caudal de agua de lavado Reducir el caudal de agua de lavado
Hay fugas en las conexiones o tapas Tornillos flojos
Hay fugas en las conexiones o tapas Tornillos flojos

A) filtres con colectoriate brazos (FIG.1)

Manómetro de entrada: 1,4 Kg/cm2

Manometro de saida: 0,3 Kg/cm2

Diferencia de pressao:1,1 Kg/cm2

Esteprocedimentoérealizado em3fases:

Quadro de manobras para baterias de 5 valvulas.

POSICÇÃO	1	2	3	4	5
FILTRACÇÃO	Fechada	Aberta	Aberta	Fechada	Fechada
LAVAGEM	Aberta	Fechada	Fechada	Aberta	Fechada
ENXAGUA-MENTO	Fechada Aberta	Fechada Fechada Fechada Aberta
VAZAMENTO	Aberta	Aberta	Fechada	Fechada	Fechada
FECHO	Fechada	Fechada	Fechada	Fechada	Fechada

FIG.11

FIG.12

FIG.13
