Tipo de producto	Filtro de agua para piscina
Marca	AstralPool
Modelo	NanoFiber
Medio filtrante	Cartucho de fibras tratadas, filtración hasta 5 micras
Presión máxima de trabajo	No especificado, pero válvula multivia estándar de 2"
Temperatura máxima del agua	35 °C
Distancia mínima desde el borde de la piscina	3,5 metros
Altura de instalación recomendada	0,50 m por debajo del nivel del agua
Alimentación eléctrica	220-240 V, 50-60 Hz
Protección eléctrica requerida	Interruptor diferencial de 30 mA y magnetotérmico
Tipo de válvula compatible	Válvula multivia manual (código 07444) o automática (código 57187)
Dimensiones (altura)	Aproximadamente 60 cm (estimación)
Peso	Aproximadamente 5 kg (estimación)
Contenido de la caja	Filtro NanoFiber, cartucho instalado, manómetro, conexiones, prensaestopas, manual de instrucciones
Funciones principales	Filtración, lavado, recirculación, vaciado, enjuague, cierre
Mantenimiento del cartucho	Limpieza por lavado cuando la presión aumente 0,5 kg/cm²; reemplazo recomendado cada 3 años
Limpieza exterior	No usar disolventes; limpiar con un paño suave
Instrucciones de seguridad principales	Cortar la alimentación antes de intervenir; no usar sin agua; respetar las distancias de seguridad; usar un cable de tierra
Piezas de repuesto disponibles	Cartucho de repuesto, válvula multivia, manómetro, juntas, prensaestopas, tapón IP68
Garantía	Respetar las instrucciones y usar piezas originales para mantener la garantía
Normas de conformidad	Directivas 2006/95/CE, 2006/42/CE, 97/23/CE, 2014/30/UE; normas UNE-EN

Preguntas frecuentes - NanoFiber ASTRALPOOL

¿Cuál es la frecuencia de limpieza del cartucho?

Limpie el cartucho cuando el manómetro indique un aumento de 0,5 kg/cm² respecto a la presión inicial. En general, esto corresponde a un ciclo de lavado cada 1 a 4 semanas según el uso.

¿Cómo proceder al lavado del filtro?

Coloque la válvula multivia en posición LAVADO, accione el botón táctil (pulsación prolongada 20 s o doble pulsación para 40 s). Deje que el agua sucia se evacue, luego pare la bomba antes de volver a poner en FILTRACIÓN.

¿Qué hacer si la presión del filtro aumenta rápidamente?

Un aumento rápido indica a menudo un cartucho sucio o la presencia de algas. Limpie el cartucho mediante lavado o reemplácelo si es necesario. Verifique también el tratamiento químico del agua.

¿Puedo usar el filtro sin válvula multivia?

El filtro está diseñado para conectarse a una válvula multivia (manual código 07444 o automática código 57187) vendida por separado. Sin válvula, las funciones de lavado y enjuague no son posibles.

¿Cómo hibernar el filtro NanoFiber?

Al final de la temporada, pare la bomba, cierre las válvulas de aislamiento, abra los purgadores, vacíe completamente el filtro, limpie el interior y el cartucho, luego guarde el cartucho en un lugar seco y protegido de las heladas. Cubra el filtro con una bolsa.

¿Qué tipo de cable usar para la conexión eléctrica?

Use un cable rígido H07 RN-F3, con una sección adecuada a la potencia (ver etiqueta). El cable debe estar protegido por un interruptor diferencial de 30 mA y un magnetotérmico.

¿El filtro se puede instalar en interiores?

Sí, pero prevea un desagüe en el suelo con las dimensiones adecuadas para evacuar el agua en caso de fuga. La instalación debe estar a más de 3,5 m del borde de la piscina.

¿Cómo cambiar el cartucho del filtro?

Pare la bomba, cierre la válvula, purgue el aire, desenrosque la tapa, retire el cartucho viejo, inserte el nuevo verificando que gire libremente, vuelva a colocar la junta y atornille la tapa. Abra la válvula y purgue el aire.

¿Qué hacer en caso de bajo caudal de filtración?

Verifique el prefiltro de la bomba (límpielo), el cartucho (lávelo o reemplácelo), y asegúrese de que las tuberías no estén obstruidas. Verifique el sentido de giro del motor de la bomba.

¿El filtro es compatible con un sistema de control AstralPool Mac?

Sí, a través del kit de conexión APMac. La conexión se realiza en paralelo con la electroválvula de drenaje (EV DRAIN). La alimentación eléctrica debe ser independiente, desde el cuadro eléctrico.

MANUAL DE USUARIO NanoFiber ASTRALPOOL

MANUAL DE INSTALACIÓN Y MANTENIMIENTO

IMPORTANTE: El manual de instrucciones que usted tiene en sus manos, contiene información fundamental acerca de las medidas de seguridad a adoptar durante la instalación y la puesta en servicio. Por ello, es imprescindible que tanto el instalador como el usuario lean las instrucciones antes de pasar al montaje y puesta en marcha. Conserve este manual para futuras consultas acerca del funcionamiento de este aparato.

Para conseguir un óptimo rendimiento del Filtro NanoFiber Auto es conveniente observar las instrucciones que se indican a continuación:

Prescripciones generales de seguridad:

Esta simbología ⚠️ ⚠️ ⚣️ indica la posibilidad de peligro como consecuencia de no respetar las prescripciones correspondientes.

PELIGRO. Riesgo de electrocución. La no advertencia de esta prescripción comporta un riesgo de electrocución.

PELIGRO. La no advertencia de esta prescripción comporta un riesgo de daño a las personas o cosas.

ATENCIÓN. La no advertencia de esta prescripción comporta un riesgo de daños al filtro o a la instalación.

NORMAS GENERALES DE SEGURIDAD.

El filtro al que hace referencia este manual está especialmente diseñado para la filtración de agua en la piscina.

Está concebido para trabajar con aguas limpias y con temperaturas que no excedan de 35°C.

La instalación debe ser efectuada de acuerdo con las indicaciones particulares para cada implantación.

Se deben respetar las normas vigentes para la prevención de accidentes. Cualquier modificación que se pretenda efectuar en el módulo electrónico del filtro requiere la previa autorización del fabricante. Los repuestos originales y los accesorios autorizados por el fabricante sirven para garantizar una mayor seguridad. El fabricante del filtro queda eximido de toda responsabilidad de los daños ocasionados por repuestos o accesorios no autorizados.

Durante el funcionamiento, las partes eléctricas y electrónicas del filtro se encuentran bajo tensión.

El trabajo sobre el filtro o sobre los equipos a él ligados, solo podrán efectuarse después de haber desconectado el filtro de la alimentación eléctrica.

El usuario debe cerciorarse de que los trabajos de montaje y mantenimiento los llevan a cabo personas cualificadas y autorizadas, y que éstas hayan leído previamente de forma detenida las instrucciones de instalación y servicio.

La seguridad en el funcionamiento del filtro sólo se garantiza bajo el cumplimiento y respecto de lo expuesto en las instrucciones de instalación y servicio.

El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido supervisión o formación apropiada.

Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.

ADVERTENCIAS EN LOS TRABAJOS DE INSTALACIÓN Y MONTAJE.

Durante la conexión de los cables eléctricos al módulo del filtro cuidar la disposición de la polaridad y verificar que no queden trozos de cable en el interior después del cierre. Realizar las conexiones siguiendo las instrucciones descritas en este manual.

Asegurarse de que las conexiones de los cables eléctricos a la placa electrónica del filtro queden bien engastadas.

Comprobar que la junta de la caja del módulo queda bien posicionada para evitar la entrada de agua. Igualmente, comprobar que se han colocado correctamente los prensaestopas.

Hay que prestar particular atención a que en ningún caso entre agua en el módulo electrónico. En caso de que la utilización prevista no sea la citada, pueden ser necesarias adecuaciones y normativas técnicas suplementarias.

ADVERTENCIAS EN LA PUESTA EN MARCHA.

Antes de la puesta en marcha del filtro verificar la calibración de los dispositivos de protección eléctricos del armario de maniobra de manera que estén correctamente posicionados y fijados.

Los valores límite de voltaje no deben sobrepasarse en ningún caso.

En caso de funcionamiento defectuoso o avería, diríjase a la representación del fabricante más próximo o al servicio de asistencia técnica del fabricante.

NOTA: Se recomienda no utilizar las instalaciones de baño mientras el equipo de filtración esté en funcionamiento.

ADVERTENCIAS EN LOS TRABAJOS DE MONTAJE Y MANTENIMIENTO.

Para el montaje y la instalación del filtro se tienen que tener en cuenta las reglamentaciones de instalación nacionales.

Hay que prestar particular atención a que de ninguna manera entre agua en el circuito electrónico del filtro.

Evitar en todo momento el contacto, incluso accidental, con las partes móviles del filtro durante el funcionamiento del mismo y/o antes de su parada total.

Antes de proceder con cualquier intervención de mantenimiento eléctrico o electrónico, asegurarse de que los dispositivos de puesta en marcha estén bloqueados.

Es aconsejable seguir los siguientes pasos antes de efectuar cualquier intervención sobre el filtro:

1- Quitar la tensión eléctrica del filtro.
2- Bloquear el dispositivo de desconexión.
3- Verificar que no haya voltaje presente en los circuitos, incluso en los auxiliares y los servicios suplementarios.

La lista expuesta debe ser considerada indicativa y no vinculante a los efectos de seguridad, pudiendo existir normas de seguridad específicas en normativas particulares.

IMPORTANTE.- Debido a la complejidad de los casos tratados, las instrucciones de instalación, uso y mantenimiento contenidas en este manual no pretenden examinar todos los casos posibles e imaginables de servicio y mantenimiento. Si fueran necesarias instrucciones suplementarias o si surgen problemas particulares, no dudar en contactar con el distribuidor o directamente con el fabricante del filtro.

El montaje de nuestros filtros sólo está permitido en piscinas o estanques que cumplan con la norma HD 384.7.702. En supuestos dudosos rogamos consulten a su especialista.

1. CONTENIDO 67355-67356-67357:

En el interior de la caja encontrará:

• Filtro NanoFiber
• Cartucho NanoFiber (en el interior del Filtro)
• Bolsa de componentes:
  Manómetro
  Conexiones

Prensaestopas adicional

Manual de Instrucciones

2. CONTENIDO KIT 67509:

Si usted ha adquirido el KIT 67509 debe empezar la instalación en el paso n°7. En el interior de la caja encontrará:

• Conjunto tapa
• Bolsa de componentes:
  Manómetro
  Prensaestopas adicional
  Manual de Instrucciones

3. CARACTERÍSTICAS GENERALES:

Este es un Filtro en que el medio filtrante es un cartucho con fibras tratadas que llegan a separar la suciedad de hasta 5 micras.

El fabricante en ningún caso se responsabiliza del montaje, instalación o puesta en funcionamiento y de cualquier manipulación o incorporación de componentes hidráulicos o eléctricos que no se hayan llevado a cabo en sus instalaciones.

4. INSTALACIÓN:

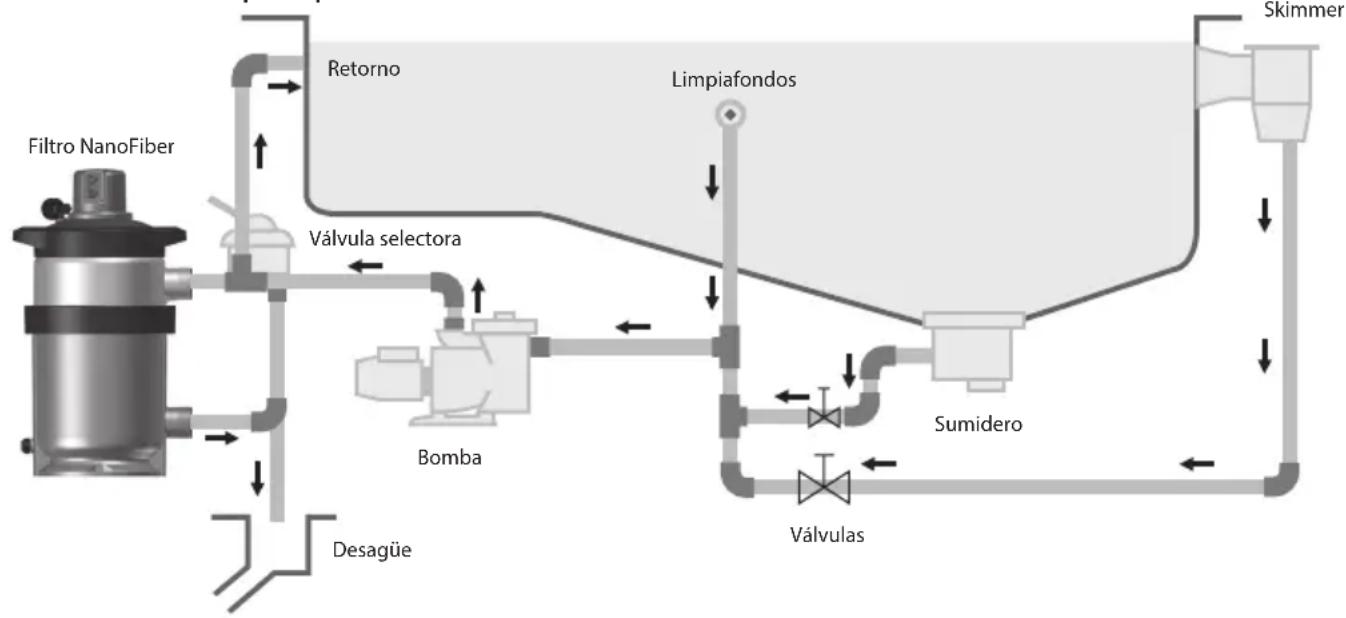

El filtro deberá instalarse lo más cerca posible de la piscina, pero ni el filtro ni el cable de alimentación nunca se deben instalar a menos de 3,5m. del borde de la piscina y preferiblemente a un nivel de 0,50 mts. por debajo de la superficie de agua de la piscina. Se debe prever que exista un desagüe para el local donde radique el filtro. Recomendamos que el Filtro NanoFiber se instale conjuntamente con una válvula selectora Astralpool, la manual con código 07444 o la automática basic con código 57187.

La válvula se vende por separado.

ATENCIÓN

Si se instala el filtro en un local debe instalarse un desagüe correctamente dimensionado para evacuar la entrada máxima proveniente de la piscina con el fin de evitar el riesgo de inundaciones en el propio local o locales anexos, si no se cumple esta obligación el fabricante del filtro no se responsabiliza de posibles daños a terceros causado por algún incidente en el propio filtro.

El Nanofiber está concebido para trabajar con aguas limpias y con temperaturas que no excedan de 35°C.

IMPORTANTE: No usar tuberia de hierro y cáñamo para el empalme de la válvula selectora, es imprescindible usar accesorios plásticos y cinta de teflón. Disponemos para estos empalmes de terminales roscados a 1½" y 2" y juntas de goma de estanqueidad, solicítelos a su proveedor.

Alrededor del filtro tiene que haber el espacio suficiente para poder hacer las inspecciones y mantenimientos requeridos durante la vida del mismo.

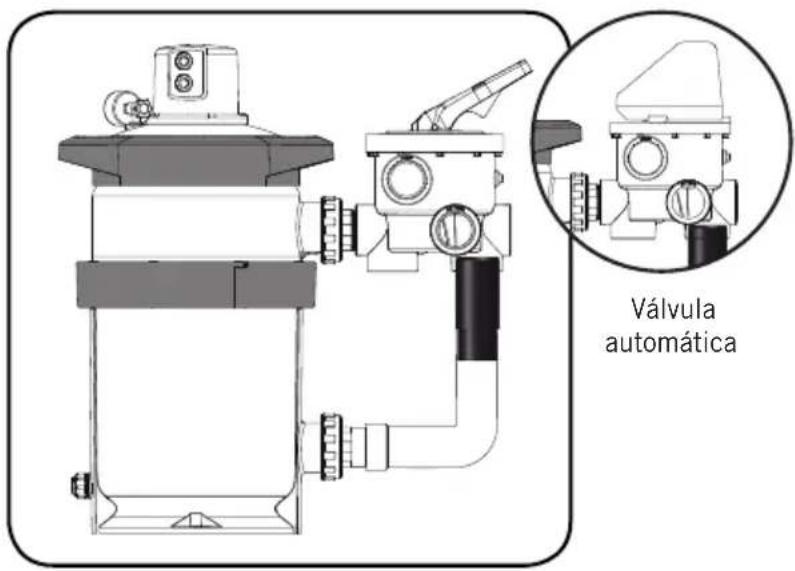

5. MONTAJE:

Para un correcto montaje del filtro proceder de la siguiente manera:

1. Procurar que la superficie donde se instale el filtro sea horizontal y esté completamente limpia.
2. Instalar el filtro en su emplazamiento final, en la base del filtro hay tres orificios para anclar el filtro al suelo, no se suministra la tornillería.

3. Instalar la Válvula selectora 2" (código 07444 o la automática código 57187) en el filtro, procurando que las juntas entre la válvula y el filtro queden correctamente posicionadas.

4. Encolar el manguito 65289, que se sirve con el Filtro NanoFiber, a la conexión "Bottom 2" de la válvula.

5. Realizar las tres conexiones pertinentes de la válvula selectora: tubería de la bomba a la válvula, de la válvula al desagüe y de la válvula al retorno de la piscina. En la válvula se identifica cada una de las tres salidas.

Válvula automática

• Encolar manguito 65289 -

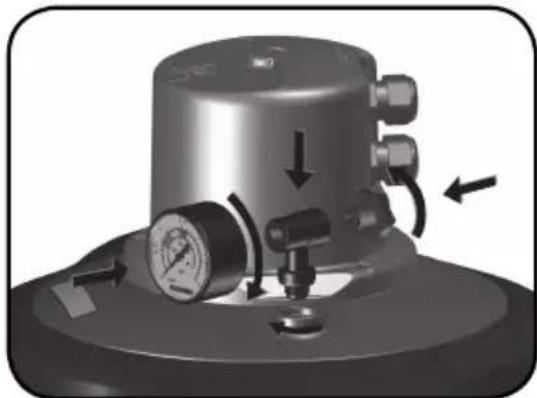

• Montar la "te manómetro", la junta, el manómetro y el tapón purga aire (ver figura). No utilizar cinta de teflón, ya que la estanqueidad en este punto se hace con la junta. No apretar la te manómetro mediante ninguna herramienta, la fuerza de las manos es suficiente.

El cartucho viene instalado correctamente de fabrica. Si en el futuro quiere extraer el cartucho siga los siguientes pasos:

1. Parar la bomba de filtración y colocar la válvula en posición Cerrado.
2. Abrir el tapón purga y dejar salir el aire.

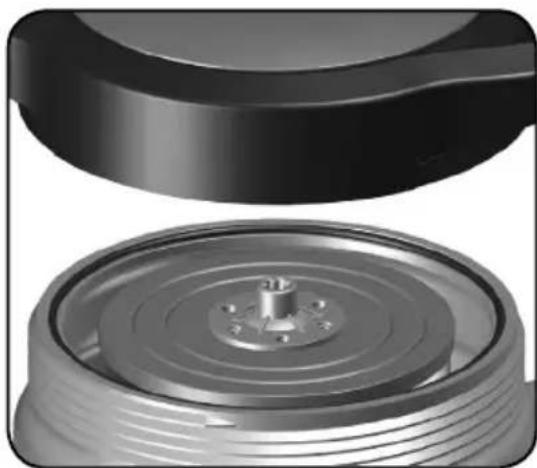

3. Desenroscar y retirar el conjunto tapa.
4. Retirar el cartucho.
5. Introducir el nuevo cartucho, comprobar que queda bien asentado y que con la mano gira.
6. Colocar y comprobar que la junta esté bien asentada en su posición.
7. Volver a roscar el conjunto tapa.

8. Abrir la válvula en posición de Filtración.

9. Abrir el tapón purga hasta que haya salido todo el aire del interior del Filtro.

Atención: cuando esté en funcionamiento comprobar que el filtro no pierda agua por la tapa roscada.

Nota: el fabricante no se hace responsable de cualquier daño ocasionado al filtro mientras se realiza el cambio del cartucho.

7. CONEXIÓN:

Existen tres tipologías de conexión según las características de la instalación:

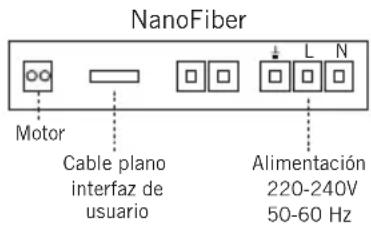

1. Conexión con válvula manual (07444): para conectar el filtro con una válvula manual lo primero que debemos hacer es quitar los cuatro tornillos de la parte superior y el manómetro para poder acceder a la Placa de Circuito Impreso (Printed Circuit Board). Para conectar el Filtro a la corriente y utilizar la válvula manual, deberá retirar el prensaestopas de la conexión no utilizada y colocar el tapón IP68 suministrado con el Filtro. Por el otro prensaestopas se pasará el cable de alimentación que deberá ir conectado al bornero del cuadro de alimentación y protegido convenientemente mediante un interruptor diferencial (30mA) y un magnetotérmico dimensionados según las características de la instalación y la normativa aplicada en el país.

Para su accionamiento sitúa el dedo sobre la zona táctil durante un tiempo máximo de 20 segundos, pasado este tiempo se detendrá automáticamente. Si lo prefiere podrá pulsar dos veces el botón y automáticamente el filtro girará durante 40 segundos. Si quiere detener su funcionamiento antes de los 40 segundos, deberá pulsar de nuevo dos veces el botón.

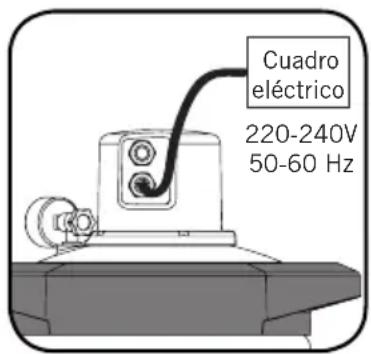

Cuadro eléctrico 220-240V 50-60 Hz

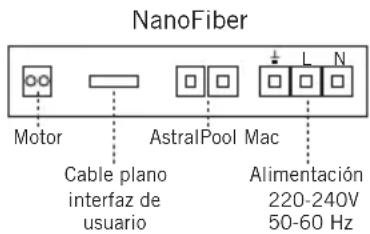

NanoFiber Motor Cable plano interfaz de usuario Alimentación 220-240V 50-60 Hz

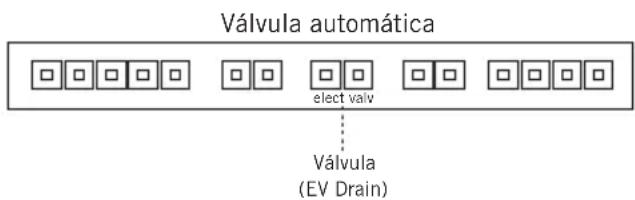

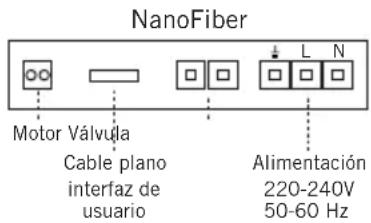

1. Conexión con válvula automática (57187): para conectar el filtro con una válvula automática lo primero que debemos hacer es quitar los cuatro tornillos de la parte superior y el manómetro para poder retirar la tapa y acceder a la Placa de Circuito Impreso (Printed Circuit Board). Conectar los cables como indica el dibujo (con un destornillador, apretar la lengüeta para poder introducir o quitar el cable del orificio). La conexión con la válvula debe ir en paralelo con la señal de desagüe (elect valv) de la electroválvula (5 - 24V AC/DC autolimitado a 20 mA). La conexión de alimentación deberá hacerse como se ha indicado en el apartado anterior.

NanoFiber Motor Válvula Cable plano interfaz de usuario Alimentación 220-240V 50-60 Hz

Válvula automática elect valv Válvula (EV Drain)

1. Conexión con AstralPool Mac: para conectar el filtro con la AstralPool Mac lo primero que debemos hacer es retirar la alimentación de todos los equipos y extraer los cuatro tornillos de la tapa superior y el manómetro para poder acceder a la Placa de Circuito Impreso (Printed Circuit Board). Conectar los cables como indica el dibujo (con un destornillador, apretar la lengüeta para poder introducir o quitar el cable del orificio). La conexión con AstralPool Mac debe ir en paralelo con la electroválvula de desagüe (EV DRAIN), para realizar esta derivación utilice preferiblemente el "APMac Connection Kit" (preguntar por él en su distribuidor). La alimentación eléctrica NO debe ser cogida de la APMac, si no del cuadro eléctrico mediante una línea protegida adecuadamente como se ha indicado anteriormente en este manual.

NanoFiber Motor Cable plano interfaz de usuario AstralPool Mac Alimentación 220-240V 50-60 Hz

IMPORTANTE:

• Es imprescindible utilizar un dispositivo de desconexión múltiple con una separación mínima de 3mm entre contactos para desconectar el equipo de la alimentación eléctrica.
• Utilizar un cable rígido como conexión a red. En el caso de utilizar un cable flexible para la conexión a la red, éste debe llevar terminales para su conexión a los bornes del circuito eléctrico del equipo.
• El equipo se debe conectar a una toma de corriente (ver datos en etiqueta de características del equipo) con conexión a tierra, protegida con un interruptor diferencial (RCD) con una corriente de funcionamiento residual asignada que no exceda de 30 mA.
• Verificar la correcta disposición y conexión del cable de tierra en la instalación del equipo.

• Respetar las condiciones de instalación y conexiones eléctricas, ya que de no ser así, el fabricante del equipo declina toda su responsabilidad y considera sin efecto la garantía.

• Pueden existir reglamentos especiales para la instalación.

• Peligro de electrocución en caso de una conexión de red no adecuada.
• El cable de red sólo puede ser conectado por personal cualificado y autorizado.
• Para 230 V utilizar una manguera de conexión tipo H07 RN-F3 y adaptar la sección del cable a la potencia del equipo y a la longitud del cable.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su Servicio posventa o por personal cualificado similar con el fin de evitar un peligro.

8. PUESTA EN MARCHA:

La primera vez proceder del modo siguiente:

1. Abrir el tapón purga aire, para que purgue el aire.
2. Colocar la válvula selectora en la posición de "FILTRACIÓN", solamente en instalaciones con
3. Abrir las válvulas que controlan las tuberías de aspiración de piscina
4. Cerrar el tapón purga aire cuando salga agua.
5. Conectar la bomba y ya disponemos del filtro preparado para empezar los ciclos de filtración del agua de la piscina.

valvula manual.

IMPORTANTE: Efectuar los cambios de posición de la maneta de la válvula selectora con la bomba desconectada.

9. FILTRACIÓN:

OPERACIONES A REALIZAR SOLAMENTE EN INSTALACIONS CON VALVULA MANUAL.

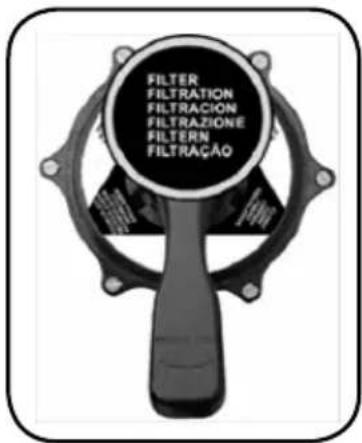

Con la bomba parada situar la maneta de la válvula selectora en "FILTRACIÓN".

Poner en marcha la bomba.

La primera vez que se ponga en funcionamiento se debe observar el manómetro que presión indica, se recomienda apuntarla, ya que más adelante nos servirá para saber si el filtro esta sucio y si hemos de proceder a un "LAVADO". Se debe realizar un "LAVADO" cuando el manómetro indica un incremento de 0,5 kg/cm² respecto a la pesión inicial. Es conveniente observar periódicamente el manómetro.

Se debe tener en cuenta que las válvulas del fondo de la piscina y skimmers se regularán según la cantidad de materias flotantes que se encuentren en la superficie del agua. Téngase presente que con la válvula del sumidero totalmente abierta la aspiración por los skimmers será pequeña. Si se desea que el barrido superficial de los skimmers sea más enérgico basta con estrangular el paso del sumidero.

FILTER Filtration Filtración Filtrazione Filtran Filtração

Ejemplo:

1.5 20 30 psi bar

0,8 kg/cm²: Presión inicial de un filtro al iniciar un ciclo de filtración

0.5 1 1.5 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 bar

1,3 kg/cm²: La presión es 0,5 kgs/cm² superior a la inicial, esto indica que es necesario proceder al LAVADO

Nota: el punto de trabajo inicial dependerá del diseño de la instalación y el caudal utilizado.

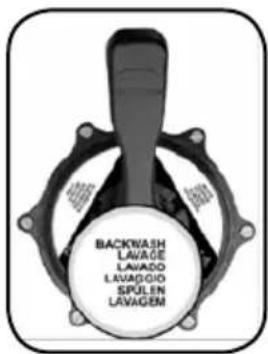

LAVADO:

Cuando la presión se eleva hasta alcanzar un incremento de 0,5 kgs/cm² superior a la inicial, esto indica que el cartucho no puede admitir más suciedad y es necesaria su limpieza procediendo de la siguiente forma:

Se colocará la válvula selectora en posición "LAVADO", y con las válvulas de sumidero y retorno abiertas, se pondrá en funcionamiento la bomba. Para su accionamiento sitúa el dedo sobre la zona táctil durante un tiempo máximo de 20 segundos, pasado este tiempo se detendrá automáticamente. Si lo prefiere podrá pulsar dos veces el botón y automáticamente el filtro girará durante 40 segundos.

BACKWASH LAVAGE LAVADO LAVAGGIO SPULEN LAVAGEM

Si quiere detener su funcionamiento antes de los 40 segundos, deberá pulsar de nuevo dos veces el botón. Con esta operación se habrá vertido al desagüe toda la suciedad que obstruía el cartucho.

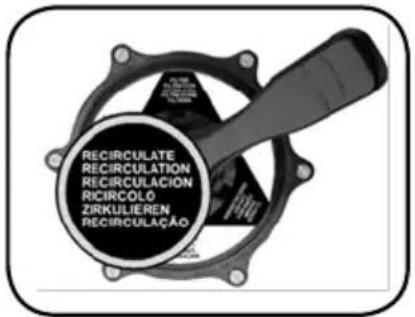

RECIRCULACIÓN:

En esta posición la válvula selectora efectúa el paso del agua procedente de la bomba directamente a la piscina, sin pasar por el interior del filtro.

VACIADO:

En el caso de que la piscina no pueda desagüar directamente al alcantarillado, por no existir desagüe a nivel del fondo de la piscina, el vaciado puede realizarse por medio de la bomba del filtro.

Para efectuar esta operación se deberá situar la válvula selectora en posición de "VACIADO". Con la válvula de sumidero abierta se conectará el motor. Para que la bomba aspire, tienen que mantenerse llenos de agua el prefiltro y toda la conducción de agua del sumidero.

Antes de conectar el vaciado se asegurará que las válvulas de skimmers y limpiafondos están cerradas.

ENJUAGUE:

Después de haber realizado un “LAVADO” del filtro y poner la instalación en posición de “FILTRACIÓN”, el agua durante unos segundos afluye a la piscina de color turbio, con el fin de evitar que esta agua turbia circule a la piscina existe esta posición de la válvula selectora “ENJUAGUE”.

Operar como sigue: Inmediatamente después del "LAVADO" situar la válvula en posición de "ENJUAGUE" y conectar la bomba durante 1 minuto, transcurrido éste parar la bomba y situar la válvula en "FILTRACIÓN".

Esta posición envía el agua filtrada directamente al desagüe.

CERRADO:

Esta posición se utiliza para cerrar el paso del agua de la bomba al filtro, se utiliza para poder abrir el cesto (prefiltro) de la bomba.

MANTENIMIENTO:

Para limpiar el filtro no utilizar disolventes, puede desaparecer el brillo del mismo y resultar dañado.

Sustituir cuando lo precisen las piezas y juntas deterioradas.

Realizar los lavados y enjuagues necesarios según las instrucciones de funcionamiento.

Se recomienda cambiar el Cartucho cada 3 años aproximadamente.

MONTAJE DEL CARTUCHO:

Si sustituye el cartucho debe proceder de la siguiente forma, limpiar cui-dadosamente el interior del filtro, el cartucho y el asiento de la junta del conjunto tapa. Verificar que todas las piezas están en buen estado, sin fisuras ni desperfectos.

- Colocar el cartucho en su alojamiento correcto. Presionarlo levemente hacia abajo.

- Colocar la junta de la tapa en su alojamiento, eliminando previamente cualquier resto de suciedad en el alojamiento.

- Roscar el conjunto de la tapa con la tuerca, hasta su posición final.

- Una vez cerrado el conjunto tapa seguir los puntos del apartado PUESTA EN MARCHA.

Es aconsejable que al finalizar la temporada se proceda al vaciado del filtro para evitar el deterioro de los componentes del mismo. Para ello, seguir los siguientes pasos:

• Parar la bomba.
• Cerrar las válvulas de las tuberías de aspiración e impulsión para aislar el filtro.
• Abrir el tapón de purga del manómetro situado en la parte superior del filtro.
• Abrir el tapón de purga situado en la parte inferior.
• Vaciar completamente el filtro.
• Desmontar la tapa del filtro.
• Limpiar el interior del filtro eliminando toda la suciedad.
• Con ayuda de una manguera de agua si es necesario limpiar el cartucho.
• Guardar el cartucho en lugar seco y protegido de las heladas.
• Cubrir el filtro con una bolsa para resguardarlo del agua y del sol.

- Es aconsejable vaciar también todas las tuberías para evitar la rotura de las mismas en caso de heladas.

11. SOLUCIÓN DE PROBLEMAS:

PROBLEMA CAUSA SOLUCIÓN
Poco caudal de filtración	Prefiltro de la bomba sucio Limpiar el	prefiltro
	Cartucho sucio Limpiar el cartucho
	Tuberías obturadas Verificar válvulas,	tuberías...
	El motor de la bomba gira al revés Invertir el sentido de giro
Oscilación del nanómetro	La bomba coge aire Eliminar posibles fugas
	Aspiración semicerrada Abrir las válvulas de aspiración
Rápido incremento de presión	Cartucho sucio Limpiar el cartucho
	Algas en la piscina Tratamiento químico piscina
	Cartucho sucio porque se ha utilizado floculante	Extraer el cartucho del filtro y limpiarlo con manguera a presión
Agua no suficientemente limpia	Tratamiento químico inadecuado Modificar tratamiento químico
	Cartucho sucio Limpiar el cartucho

12. ADVERTENCIAS DE SEGURIDAD:

• Las personas que se encarguen del montaje deben poseer la calificación requerida para este tipo de trabajos.
• Se deben respetar las normas vigentes para la prevención de accidentes.
• A tal respecto, se deben cumplir las normas UNE-EN 60335-2-41: Aparatos electrodomésticos y análogos. Seguridad. Parte 2-41: Requisitos particulares para bombas.
• NO haga funcionar el equipo sin agua.
• NO permita a niños o adultos sentarse sobre el equipo.
• NO conectar directamente el filtro a la red de agua, ya que la presión de la misma puede ser muy elevada y exceder la presión máxima de trabajo del filtro.
• NO utilizar el circuito de filtración para el llenado y la regulación del nivel de agua de la piscina. Un error de manipulación puede producir una sobrepresión en el filtro.
• NO limpiar el conjunto de la tapa con ningún tipo de disolvente, ya que podría perder sus propiedades (brillo, transparencia,...)
• Debido a que todas las uniones se hacen con juntas, no es necesario apretar las tuercas excesivamente a fin de evitar la rotura de las diferentes piezas de plástico.
• NO utilizar teflón en la pieza Té del Kit manómetro, código 00545R0300, para asegurar la estanqueidad.
• NO realizar tratamientos de limpieza químicos en polvo en la piscina ya que el filtro puede colapsarse.

ITALIANO

• Conjunto tampa
• Saco de componentes: Manómetro

Bucim adicional

Válvula automática

• Encaixar manga 65289 -

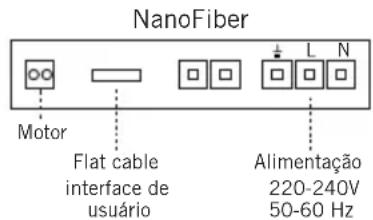

Quadro eléctrico 220-240V 50-60 Hz

Abrir a válvula do Ralo de fundo.

Troque do cartucho como mínimo cada 3 anos.

MONTAGEM DO CARTUCHO:

DECLARACIÓN CE DE CONFORMIDAD

Los productos arriba enumerados se hallan conformes con:

· Directiva 2006/95/CE, sobre el material eléctrico destinado a utilizarse con determinados límites de tensión

· Directiva 2006/42/CE, sobre Máquinas.

· Directiva 97/23/CE, sobre Equipos a presión.

- Directiva 2014/30/UE sobre compatibilidad electromagnética.

· Normativa Europea:

UNE-EN ISO 12100 Seguridad de las máquinas. Principios generales para el diseño. Evaluación del riesgo y reducción del riesgo.

UNE-EN 55014-1 Compatibilidad electromagnética. Requisitos para aparatos electrodomésticos, herramientas eléctricas y aparatos análogos.

Parte 1. Emisión.

UNE-EN 55014-2 Compatibilidad electromagnética. Requisitos para aparatos electrodomésticos, herramientas eléctricas y aparatos análogos.

Parte 2. Inmunidad.

UNE-EN 60335-1 Aparatos electrodomésticos y análogos. Seguridad. Parte 1. Requisitos generales.

UNE-EN 60335-2-41 Aparatos electrodomésticos y análogos. Seguridad. Parte 2-41. Requisitos particulares para bombas.

UNE-EN 61000-3-2 Compatibilidad electromagnética. Parte 3-2: Límites. Límites para las emisiones de corriente armónica (equipos con corriente de entrada <= 16 A por fase).

UNE-EN 61000-3-3 Compatibilidad electromagnética. Parte 3-3: Límites. Límites de las variaciones de tensión, fluctuaciones de tensión y flicker en las redes públicas de suministro de baja tensión para equipos con corriente asignada <= 16 A por fase y no sujetos a una conexión condicional.

Kit adaptación Auto para las versiones no Auto Auto adaptor kit for non-auto versions

Made in Spain

Sacopa, S.A.U.

Pol. Ind. Poliger Sud - Sector I
