MANUAL DE USUARIO 57161 ASTRALPOOL

BOMBAS DOSIFICADORAS SERIE EXACTUS

NORMAS PARA LA INSTALLACION, USO Y MANTENIMIENTO

EXACTUS SERIES METERING PUMPS

OPERATING INSTRUCTIONS AND MAINTENANCE

POMPE DOSATRICI SERIE EXACTUS

Leer atentamente las advertencias que se citan a continuacion, en cuando proportionsan importantes indicaciones referentes a la seguidad de la instalacion, al uso y alostenimiento.

• Conservar cuidadosamente estemanual para poder consultarlo posteriormente.
• Este aparato es conforme a la directiva N°89/336/CEE "compatibiliad electromagnética" y a la N°73/23/CEE "directiva de bajo tension" y su correspondiente modificacion N°93/68/CEE.

NOTA: La bomba está construida según normativas. Su duración y fiability electrica y mecánica serán mayores si se usa correctamente y si se somete a un mantenimiento regular.

ATENCION: Cualquier inter vencion o reparacion bajo del aparato debera ser efectuada por personal qualificado y autorizzato. Se rechazaequalquier responsabilitad por los daños causados por la falta de complimiento de dicha cláusula.

GARANTÍA: 2 años (se excluyen las piezas que normalmente se desgastan, es decir, valvulas, conexiones, virolas para fjar los tubos, tubitos, bajo valvulas inyectoras), El uso impropio del equipo hace caducar la garantía. La garantía se supone franco fabrica o donde los distribuidores autorizados.

1.2 - TRANSPORTE Y MOVILIZACION

La bomba de ser transporte siempre en posicion vertical y nunca en horizontal. El despacho, conequalier medio de transporte se efectue incluso puesto en el domicilio del comprador o destinatario, se entende que se efectua con los riesgos a cargo del comprador. Los reclamos por materiales faltantes deben efectuarse en el plazo de 10 días a partir de la Fecha de llegada de las mercancias. Mientras que los reclamos por material defecuioso deben efectuarse en el plazo de 30 días a partir de la Fecha de Reception. La eventual devolucion de las bombas de ser previamente concordada con el personal autorizzato o con el distribuidor autorizzato.

La bomba deben ser destinada solamente al uso para el qual ha sido especialmente construida, eskaar para dosificar liquidos. Cualquier除外 lo de ser considerado impropio y por lo tanto, peligioso. No se ha previsto el uso de la bomba para aquellas aplicaciones que no han sido previstas durante la fase de proyectacion. Para mayores aclaraciones, el cliente depebe ponerse en contacto con notrestra oficinas,onde recibirá informaciones sobre el tipo de bomba que se encuentraen su poder, y el uso correcto al qual hasido destinada.

El constructor noURTAR ser considerado responsable por los eventuales,daños que deriven de uso impropio erroneo o irracional.

1.4 - RIESGOS

• Luego de haber quitado el embalaje controlar que la bomba está integrala, en caso de dudas, no utilizes la bomba y consultar al personalriallicado. Los elementos del embalaje, (como por ejemplo sacos de plastico, plastico cellular etc.), no deben ser dejados al alcance de los niños por ser potencialmente peligosos.
• Antes de conectar la bomba comprar que los datos de placac correspondan a los de la red de distribucion electrica. Los datos de placac se encuentran en la placadherida a la bomba.
• La realización de la instalación electrica debe ser conforme a las normas existentes en el Paísdonde se efectúa la instalación.

• El uso de un aparato electrico综合素质 componta elcomplimiento deellas reglasfundamentales, en particular:

• No tocar el aparato ni con lospies ni con las manos humedes o mojadas

• No maniobrar la bomba descalzo (por exemple, instalaciones de piscinas).
• NoURTARALAPARATOEXPUESTAOLOGENTESATMOFERICOS(Iluvia,sol,etc.).

• No permitir que el aparato sea utilized por niños o por incapacitados, sin vigilancia.

• En caso de avería y/o malfunctioncimiento de la bomba, apagarla y no Manipularla. Para una eventual reparación consulte a nuestros centres de asistencia técnica y Solicite el uso de piezas de recambio originales. La falta de cumplimiento a lo anteriorsmente indicado, pueda compenseteraseguidad de la bomba.

• En el caso que se decide no utiliser másuna bomba instalada se recomiendadeerla inoperante desconectandola de la red de alimentacion.

Antes de efectuarrialquiera operacion deostenimiento o delimpieza de la bomba dosificadora es necessario:

1. Comprobar que laquia est de activada elcricamente (por ambas polaridades), desconectando los conductores desde los+puntos de contacto de la reda través de la apertura del interruptor omnipolar con una distancia minima entre los contactos de 3mm
2. Eliminar, de laforma mas adecuada (poniendo la maxima atencion),la presion que hay en el cuerpo de la bomba y del tubo de impulsion.
3. Eliminar del cuerpo de la bomba todo liquido que alls se encuentre, desmontar y volver a montar el cuerpo de la bomba utilizing dos quatre tornillos que sirven para fjar.

En caso de posibles perdidas del aparato hidráulico de la bomba (rotura del O-Ring estanco, de la valvulas, de los tubos), esnecessary detener el funcionaimiento de la bomba, bajo la presión del tubo de impulsión, para luego proceder con las operaciones de mantenimiento, utilizingas las medias de seguridad para la calidad personal (guantes, gafas de segundad, etc.).

1.5 - DOSIFICACION DE LIQUIDOS NOCIVOS Y/O TOXICOS

Para registrar las personas o cosas que se han causado por liquidos nocivos o por aspiracion de vapeores toxicos, ademas de Respectar las instrucciones que se encuentran en el presente manual, es necessario tener bien presente las seguidentes normas:

• Operar según lo que recomiendaan los productores del liquido que se va a utiliser.
• Contralar que la parte hidrúlica de la bomba no muestre averías o roturas y la bomba se debe utiliser solo si está en perfectas conditiones.
• Utilizar tubos adecuados al liquido y a las conditiones de operacion de la instalacion, introduciendolos eventualmente en protecciones de PVC.
• Antes de desactivar la bomba dosificadora, se deben neutralizar la parte hidráulica con reactivosopportunos.

1.6 - MONTAJE Y DESMONTAJE DE LA BOMBA

1.6.1 - MONTAJE

Todas las bombas dosificadoras que producimos se suministran ya montadas. Para mayor detalle, consulte el anexo, al final del presentemanualdonedeencuentranlos dibujos del esquema de armado de las bombas y todos los detalles con su nomenclatura correspondiente, lo cui permite tener un cuadro completo de los componentes de la bomba. Dichos dibujos son, en todo caso indispensableles en el caso se deba proceder al reconocimiento de piezas con malfuncionamento o defectuosas. Otros dibuju se refierena la parte hidráulica (cabeza de la bombay valvulas)se indican con los mismos objetivosiamiempre enel anexo.

1.6.2 - DESMONTAJE

Para desmontar la bomba, o antes de efectuar una intervención sobre la misma, es besoino:

1. Asegurar que laquia est deactivada elricamente (por ambas polaridades), desconectando los conductores de los+puntos de contacto de la red a工程技术 de la apertura del interruptor omnipolar con una distancia minima entre los contactos de 3mm (Fig. 4).
2. Eliminar de lamania más adecuada (poniendo la(Maxima atencion),la presionexistente en el cuerpo de la bomba y en el tubo de impulsión.
3. Eliminar del cuero de la bomba todo liquido que alls se encuentre, desmontando y volviendo a montar el cuero de labomba, utilizing los quatre tornillos de fijacion que vienen en dotacion. (Fig.11). Por lo que se refiere a esteultimate punto es necessarioponerla maxima atencion, por lo que recomendamos consultar los dibujos que se anexan ademas del capitulo 1.4 "Riesgos" antes de comenzarrialquier operation.

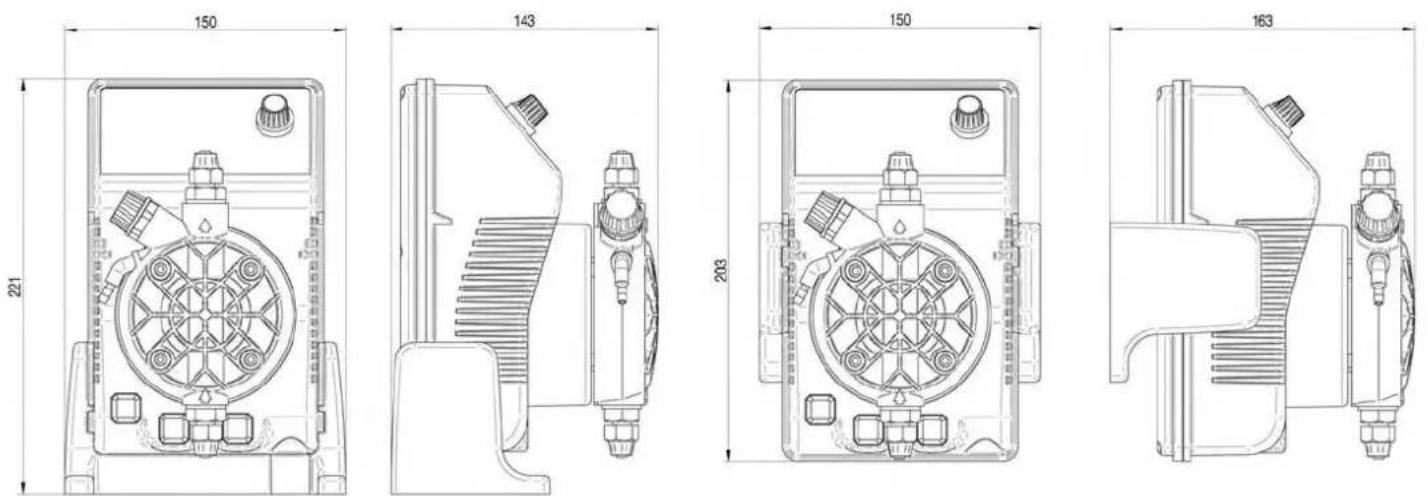

DIMENSIONES (Fig. 1)

2.0 - BOMBAS DOSIFICADOSRES SERIAL EXACTUS

El funciona de la bomba dosificadora es posible gracias a una membrana de teflon, montada en un piston de un electroimán. Cuando el pistón del electroimán es atráido, se produce una presión en el cuerpo de la bomba con una expulsion de liquido desde la valvula de impulsion.

Una vez terminado el impulso electrico un resorte hace regresar el pistón hasta la posición inicial con atracción de liquido a工程技术 de aspiración. Debido a la simplicidad de su functionamento la bomba no requires lubricación y el mantenimiento se reduce casi a cero. Los materiales realizados para la construction de la bomba hacen que esta sea adecuada para el uso de liquidos especialmente agresivos.

La bomba dosificadora ha sido proyectada para caudales que vandsde 0 a 20 l/h, y para presiones de 0 a 10 bar (dependiendo del tipo de bomba).

2.2-CARACTERISTICAS TECNICAS

• Aparatos producidos según las normas (C)
• Protección IP 65
• Caja de polipropileno reforzado.
• Proteccion del tablero de mandos con tapa transparente de policarbonato y sus correspondientes guarnificiones
• Alimentación electrónica estandar 230 V a.c. 50 Hz monofásica:
  Alimentacionelectricaapedido: 240V a.c.5060Hz monofasica 110V a.c.5060 Hz monofasica

A PEDIDO:

• Predisposition para sonda de nivel (excluyendo sonda de nivel).

2.3 - MATERIALS EN CONTACTO CON EL ADITIVO

1-DIAFRAGMA:PTFE
2 - CUERPO DE LA BOMBA: Polipropileno. A pedido PVC Acero inoxidable 316 PTPE.
3 - CONEXIONES: Polipropileno.
4-FILTRO:Polipropileno.
5 - EMPALME INYECCION: Polipropileno.
6 - TUBO DE ASPIRACION: Cristal flexible
7 - TUBO DE IMPULSION : Polipropileno.
8 - VÁLVULAS DE LABIO: std.: Viton Además, disponible de silicona, etileno-propileno y nitrilo. A pedido VÁLVULA DE BOLA (acero inoxidable 316 de vidrio PYREX con o sin muelle d resorte) VALVULAS KALREYZ
9 - CIERRES: Viton®: a pedido EPDM (Dutral®) - NBR Silicona - PTFE (solo para valvulas de bola):

CHARACTERISTICAS PRINCIPALES

Tipo Type	Caudal Max. Max flow	Presión max. Max press	Máx imp./min. Max imp./min.	Dosis de imp Output per stroke	Carrera Stroke	Altura de aspiración Suction height	Aliment. Eléctrica Estándar Standard power supply	Potencia abs. Power cons.	Corriente abs. Current cons.	Peso Neto Net weight
	l/h	bar		ml	mm	m	Volts/Hz	Watts	Ampere	kg
2-5	2	5	120	0,28	0,80	2	230 V 50 - 60 Hz	37	0,16	2,7
2-10	2	10	120	0,28	1,20	2	230 V 50 - 60 Hz	37	0,16	2,7
4-5	4	5	120	0,56	1,00	2	230 V 50 - 60 Hz	37	0,16	2,7
5-7	5	7	120	0,70	1,40	2	230 V 50 - 60 Hz	37	0,16	2,7
5-10	5	10	120	0,70	1,80	2	230 V 50 - 60 Hz	58	0,25	3,2
10-5	10	5	120	1,40	1,10	2	230 V 50 - 60 Hz	58	0,25	3,2
10-10	10	10	120	1,40	2,20	2	230 V 50 - 60 Hz	82	0,36	4,1
20-5	20	5	120	2,80	2,00	2	230 V 50 - 60 Hz	82	0,36	4,1

Fig. 2

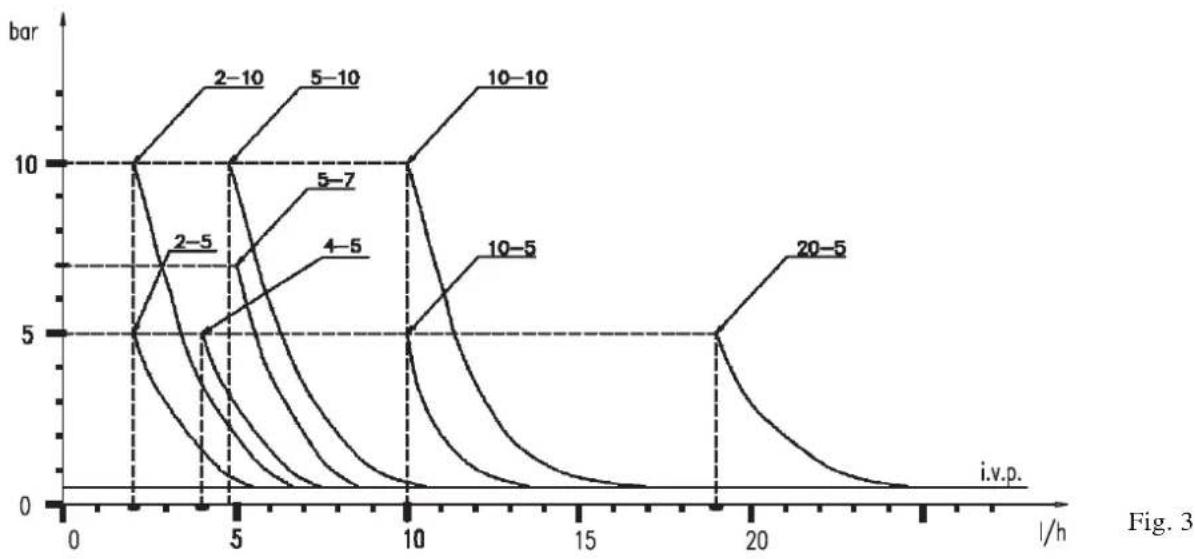

Los diagramas de la figura 3, indican las variaciones de caudal maximo de las bombas dosificadores, al variar la presion en la instalacion que se trata, en dichos diagramas se consideran ademas las perdidas dearga debidas a la valvula de inyeccion I.V.P.

Por exigencias de produccion,las caracteristicas tecnicas de nuestros equipos能把 oscilar con una tolerancia del 5% ,que deben tenerse presente cuando se elige el tipo de bomba.

a. - Instalar la bomba lejos de las fuentes de calor, en un lugar seco a una temperatura ambiental maxima de 40^ ), minteras que la temperatura minima de functionamento depende del liquido que se va a dosificar el qual. debe permanecer siempre en estado fluido.
b. - Respetar las normas en vigor en los differentes páíses por lo que se refiere a la instalación electrica (Fig. 4). Si el cable de alimentación no está dotado de enchufe electrico, el equipo debe quedar connectado con la red de alimentación realizando un interruptor onmipolar seccionador queonga una distancia minima entre los contactos de 3mm . antes de tener acceso a los dispositivos de connexion todos los circuitos deben estar interruptados.

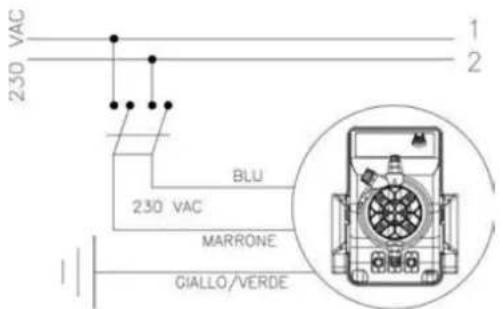

Fig. 4

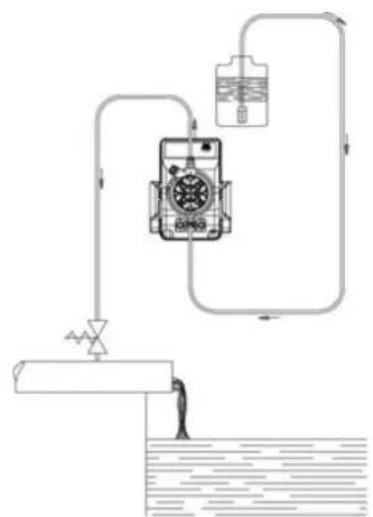

c.- Coloque la bomba como se muestra en la figura 5, teniendo presente que se pueda fjar tanto Debate como por encima del nivel del liquido a dosificar, a una distancia maxima de 2 metros. El dispositivo de inyeccion se debe colocar siempre mas arriba que el liquido a inyectar. Cuando la bomba trabaja a presion atmosalferica (aditamento con descarga libre) y el deposito del aditivo está colocado mas arriba del dispositivo de inyeccion (Fig. 6), controle periodically el funcionaimiento de la valvula de inyeccion, ya que uno excessivo podria hacer quecayera aditivo y entrada en la bomba (aunque el aparato este apagado). Si este sucediera, inserte una valvula de contrapresion C debidamente tarada entre la bomba dosificadora y el dispositivo de inyeccion (Fig. 6). Para los liquidos que generate vapores agresivos, no instale la bomba encima del deposito a menos que este cerrado herméticamente.

Fig. 5

Fig.6

d. El empalme de impulsión quedará siempre en la parte superior de la bomba desde whence partiré el tubo que llama hasta la instalación que se va a tratar. El empalme de aspiración porlo tanto,que da siempre en la parte inferior de la bomba,onde se montaré el tubo con el filtroque llama hasta el contenor del liquido que se va a dosificar.

Fig. 7

e. -Quitar las dos capulas de proteccion de los empalmes, introducir a fondo los tubos con sus correspondientes empalmes conicos y bloquearlos con sus virolas para fiarlos. (Fig. 7).

Fig. 8

En el caso, que por cualquier motivo, la bombaonga que quitarse de la instalacion, se aconseja vigor autilizar las capulas de proteccion, para evitar fugas no deseadas de liquido desde el cuerpo de la bomba. Antes defirar el tubo de impulsion a la instalacion, cebar la bomba dosificadora, segun se indica en la secuencia de la Fig.8.Al instalar el tubo de impulsion,comprobar que este,debido a los impulsos de la bomba,no golpee contra cuerpos rigidos.En caso de dificultad en elcebado de la bomba,aspirar desde el empalme de impulsion con una jeringa normal y con la bomba functioningando,pora que se ve subir el liquido en la jeringa o en el tubode impulsion.Para la connexion empalme de impulsion-jeringa,usar un trozo de tubo de aspiracion. En el caso que la bomba este equipada con la valvula de purga,seguir las instrucciones de la misma.

f. - Evitar curvas inútilles, tanto en el tubo de impulsión, como en el tubo de aspiración.
g. - Aplicar un empalme de acero de 3/8 roscatipo gas, hembra en el conductor de la instalacion que se debe tratar, en el punto mas adecuado para efectuar la inyeccion del producto que se va a dosificar. Dicho empalme no está inclued en el suministro. Atomillar la valvula de inyeccion en el empalme, utilizingo teflon como guarnacion (Fig. 9), conectar el tubo al empalme conico de la valvula de inyeccion, y fjarlo con la virola G. La valvula de inyeccion es a su vez, valvula de retencion.

Nota: El anillo estanco D nodebe ser quitado.

Fig. 9

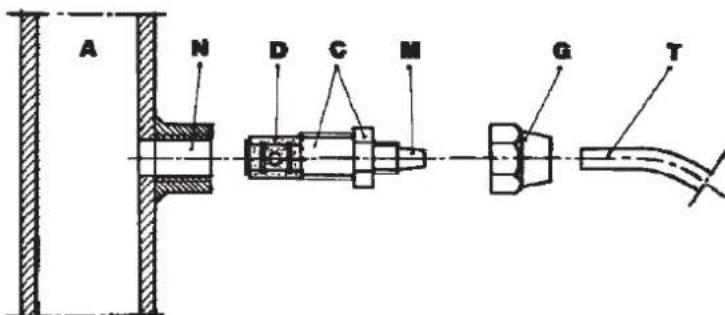

3.1.- ESQUEEMA DE MONTAJE DE LA VALVULA DE INYECCION

A - Instalación a registrar
C-Valvula de inyecacion
M - Conexión cónica para tubo
N - Empalme 3/8" rosca tipo gas hembra.
G - Virola para fjarel tubo
T - Tubo de polietileno
D - Anilode retencion

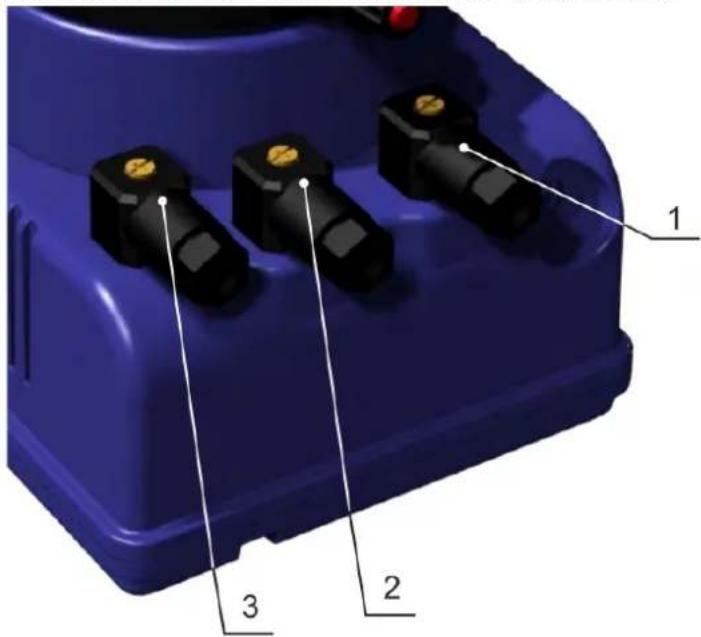

3.2 - CABLEADO Y FUNCIONES DEL CONECTORDE SERVICIOS

Fig. 10

Modelo	Cableado del conector hembra	Información técnica y unidades
VFT/MBB	Común (N.A) POS. 1	Conexión a la calidad de los servicios de relé Configuración realizada: Pin 1 = Normalmente abierto “ 2 = Desconectado “ 3 = Común ↓ = Desconectado
MA/ADL MA/MB CC/M VFT/MBB	A la sonda de nivel POS. 2	Conexión de la sonda de nivel Configuración realizada: Pin 1 = Desconectado “ 2 = Desconectado “ 3 = Cable sonda de nivel “ 4 = Cable sonda de nivel
CC/M	(+) Entrada señalen mA POS. 3	Conexión a la entrada en mA Configuración realizada: Pin 1 = Desconectado “ 2 = Desconectado “ 3 = Cable (+) SCNAL en mA “ 4 = Cable (-) SCNAL en mA
VFT/MBB	(+) Al emisor de impulso del contador POS. 3	Conexión para controlador lanzador de impulsos Configuración realizada: Pin 1 = Desconectado “ 2 = Desconectado “ 3 = Cable (+) mando activación de controlor “ 4 = Cable (-) mando activación de controlor

1. Contralar periodically el nivel del estanque que contiene la solución que se va a dosificar, para evitar que la bomba functions en vacio; si bien en este caso el equipo no sufre ningún dano, es recommendable efectuar este control paraatar daños causador por la falta de aditivo en la instalación.Las bombas dosificadora de la série EXACTUS está predispuestos para el control del nivel. Aplicando la sonda de nivel que no se enquirytra incluida en el suministro, se possible monitorizar el nivel del liquido que se deseao dosificar y que se enquirytra en el estanque. Cuando dicho nivel desciende bajo del nivel minimum establecido, la bomba se detiene (automaticamente),activando una senal optica (en el caso de la bomba EXACTUS-CC existe ademas una senal acustica).
2. Contralar por lo menos cada 6 heures, el funcionaamente de la bomba, la hermeticidad de los tornillos y las guarnaciones, para liquidos particulamente agresivos efectuar controlles incluso más frecuentes, controlar en particular la concentracion del aditivo de la instalacion; una reduccion de dicha concentracion podra ser causada por el desgaste de las valvulas (que en este caso deben ser substituidas poniendo atencion al volver a instalarlas como se indica en la Fig. 11).

Fig. 11

1. El productor aconseja limpiar periodically la parte hidráulica (valvulas y filtro). El tiempo Employmente en al limpieza depende de cada tipo de aplicación y el reactivo a utiliser depende del aditivo che se haya Employmente. Dicho está hacemos的一些 segerencias cobre como preceder si la bomba trabaja con hipoclorito de sodio (es el caso mas freciente):
   a. Comprobar que esta esté desactivada electrificamente (por ambas polaridades), desconectando los conductores de los+puntos de contacto de la red a工程技术 de un interruptor omnipolar con una distancia minima entre los contactos de 3mm
   b. Desconecte el tubo de eyecclusion de la instalacion.
   c. Saque el tubo de aspiracion (con bajo) del deposito y sumerjalo en agua limpia.
   d. Alimentar la bomba dosificadoray hacerla funciona con agua durante 5 - 10关键时刻.
   e. Con la bomba desconectada, sumergir el filtro en una solución de acido clorhidrico y esperar que el acido terminne succion de limpieza.
   f. Alimentar-Newamente la bomba, haciendola funcir con acido clorhidrico durante 5 instantos realizando un circulo cerrado con aspiracion e impulsion sumergidosen el mesmo estanque.
   g. Repetir la operación con agua.
   h. Conectar-Newamente la bomba dosificadora a la instalacion.

5.0 NORMAS PARA ADICIONAMIENTO CON ÁCIDO SULFÜRICO (MAX 50%).

En este caso es indispensable tener presente lo que sigue.

1. Substituir el tubo de cristal de aspiracion con un tubo de politeno (impulsion).
2. Previamente, qitar del cuerpo de la bomba toda el agua que all se encuentre (si el agua se mezcla con el��do sulfurico se genera una fuerte cantidad de gas, con el consiguierte sobrecalentamento de la zona afectada, provocando daños alas valvulas y al cuerpo de la bomba.
   Para efectuar esta operacion, si el equipo no está fijado a la instalacion, es possible hacerla pulsar durante algo- nos seguidos (15-30),mantiendola invertida y sin tubos connectados a los empalmes, si elo no es posible, desmontar y volver a montar el cuerpo de la bomba (Fig.11),utilizing los quatre tornillos que sirven para fjjar.

EXACTUS MA/AD

Fig. 12

6.0 - BOMBA DOSIFICADA CON REGULACION MANUAL SERIE EXACTUS MA-AD

Caudal regulable manually con un potenciometro que determina la frequencia de las inyecciones. Ajuste de las inyecciones de 0 a 100% . Posibilidad de una regulacion del caudalmas precisea a las bajas Frequencias por las dos teclas 20% y 100% .

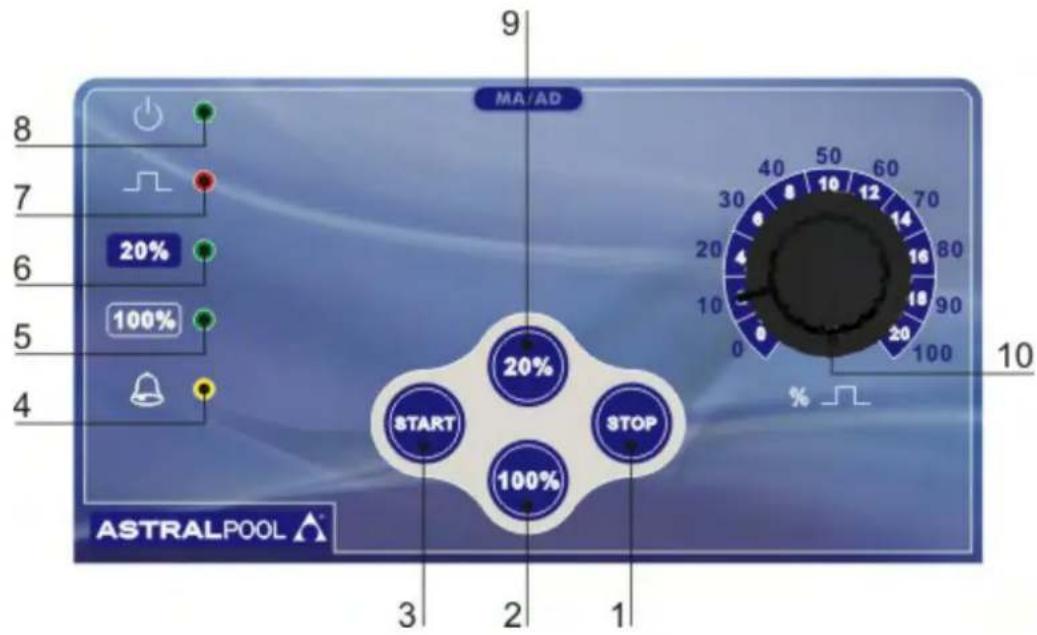

6.1 - MANDOS (Fig. 12)

1 - Tecla de desconexión "STOP"
2 - Tecla de 100% fondo escala
3 - Tecla de connexion "START"
4 - LED de senalizacion alarma de nivel "amarillo" (solo para EXACTUS MA-ADL con alarma de nivel)
5 - LED de senalizacion de 100% fondo escala "verde"
6 - LED de senalizacion de 20% fondo escala "verde"
7 - LED de senalización de inyección "rojo"
8 - LED de senalización de establecimiento de red "verde"
9 - Tecla de 20% fondo escalal
10 - Pomo de ajuste del numero de inyecciones/minuto (0-100)

6.2 - ESQUEMA TIPICO DE INSTALLACION (Fig.13)

A Empalme de inyeccion
B Presa de alimentacion electrica
C Filtrò
I DepoSito con aditivo
S Instalación

6.3 - EQUIPO

• 1 tubo de aspiración en PVC tipo cristal transparente flexible de 2m
• 1 tubo de inyeccion de polietileno 2m semirigido blanco
  1 valvula de inyecacion 3/8" BSP m
  1 filtr0
  1 manual de instrucciones
• 1 tubo de purga en PVC transparente flexible

Fig. 13

EXACTUS MA/MB

Fig. 14

7.0 - BOMBA DOSIFICADA CON MICROCONTROLADOR SERIE EXACTUS MA/MB

Caudal regulable manualmente con los botones (LEFT (3) RIGHT (1)) que regula la frequencia de las inyecciones. Ajuste de las inyecciones de 0 a 100% .

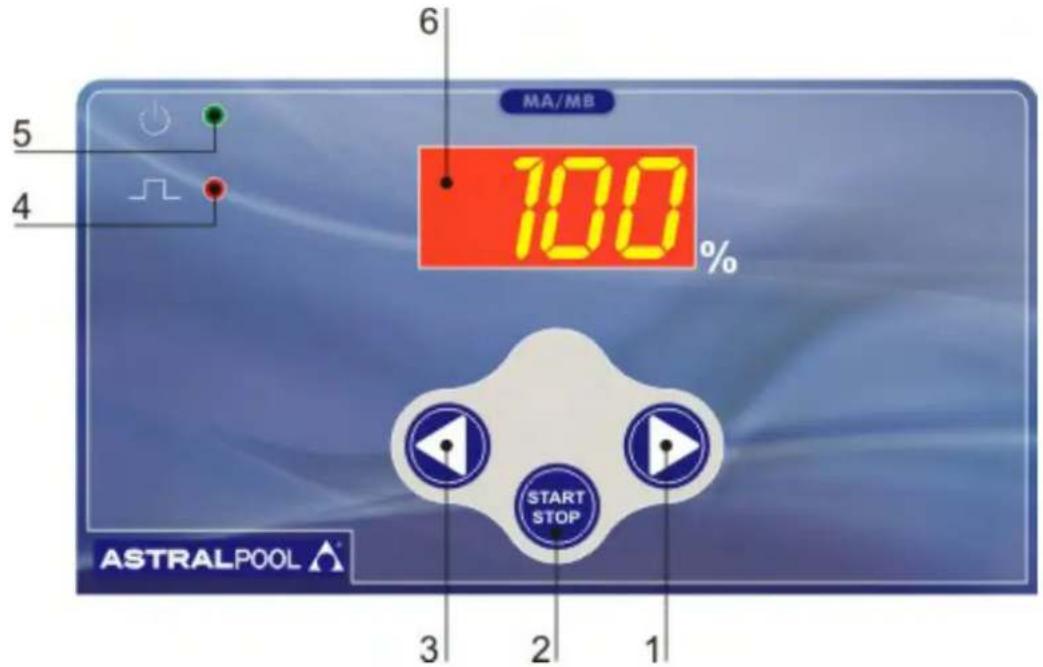

7.1 - MANDOS (Fig. 14)

1 - Tecla incremento de valor
2 - Tecla ON/STAND BY
3 - Tecla de reduccion de valor
4-LED "rojo" indicación de inyecciones
5 - LED bicolor "verde/rojo" bomba alimentada/standby-alarma de nivel
6-Visualizador 7 unidas

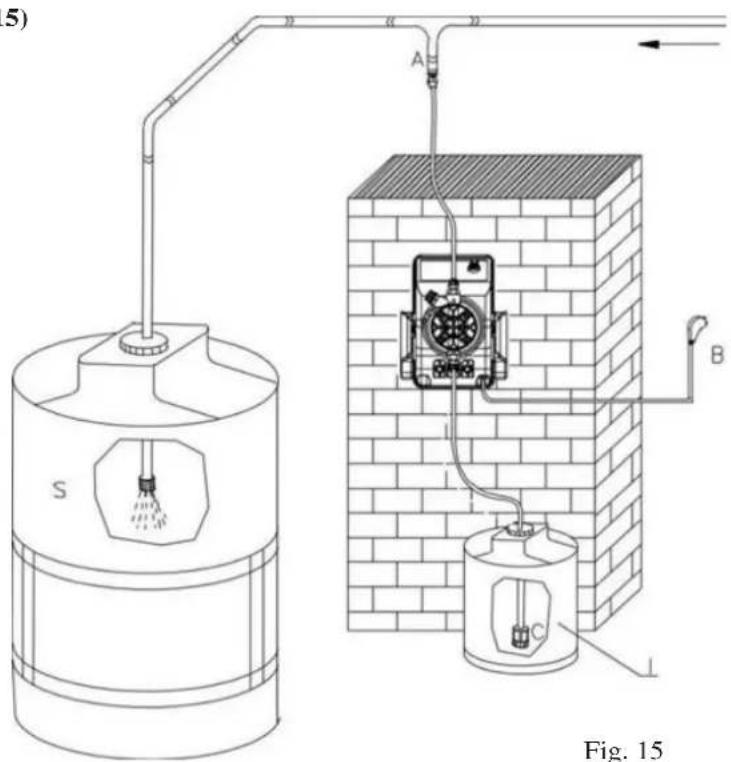

7.2 - ESQUEMA TIPICO DE INSTALACION (Fig.15)

A Empalme de inyección
B Presa de alimentacion electrica
C Filtrò
I DepoSito con aditivo
S Instalación

7.3 - EQUIPO

• 1 tubo de aspiración en PVC tipo cristal transparente flexible de 2m
• 1 tubo de inyección de polietileno 2m semirrigido blanco
  1 valvula de inyecacion 3/8" BSP m
  1滤
  1 manual de instrucciones
• 1 tubo de purga en PVC transparente flexible

Fig. 15

EXACTUS CC/M

Fig. 16

8.0 - BOMBA DOSIFICADA PROPORCIONAL MANDADA EN CORRIENTE EXACTUS CC/M

La bomba Exactus CC-M es una instrumentacion controla por un moderno microcontrolador que permite una gestion detallada de la seals en corriente aplicada. El operadoriene la posibilitad de programar el mode de intervencion de la bomba dosificadora en func tion de las exigencias de la instalacion.

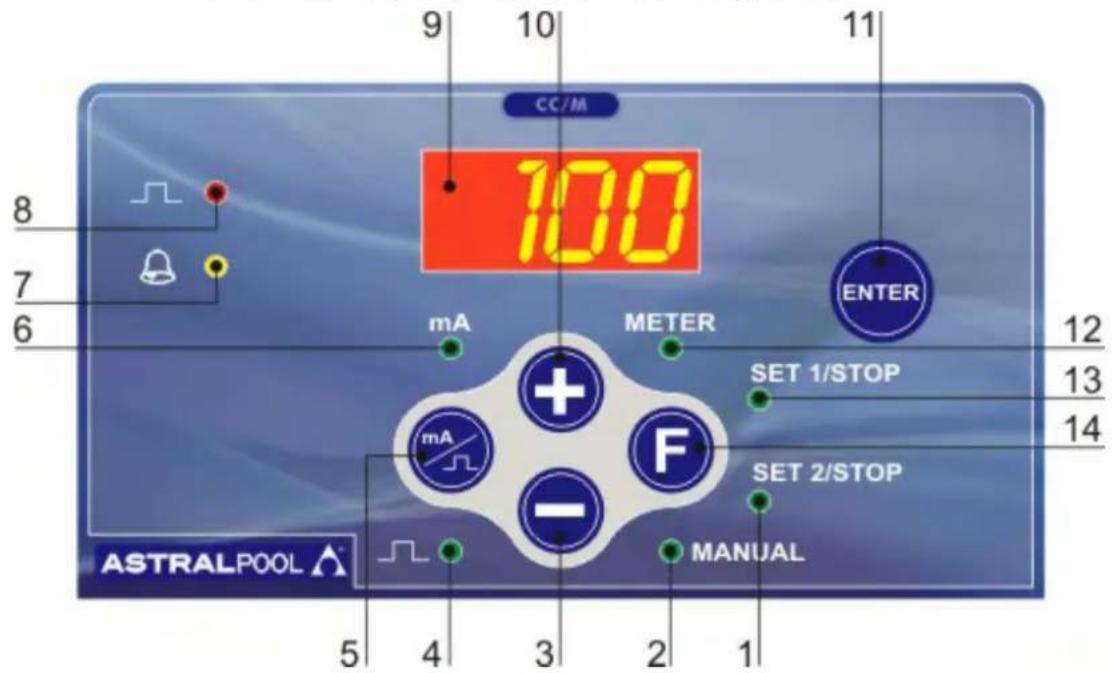

8.1 - MANDOS (Fig. 16)

1 - LED "verde" func iON SET POINT 2/stand by
2-LED "verde"funcionMANUALE
3 - Tecla de reduccion de valor
4-LED "verde" indicación de inyecciones
5 - Tecla de selección de el tipo de visualización (mA/pulse)
6 - LED "verde" indicación de la corriente mA en entrada
7 - LED "amarillo" alarma de nivel
8-LED "rojo" indicación de pulso
9 - Visualizador 7 unidas
10 - Tecla incremento de valor
11 - Tecla de confirmación de parámetros
12-LED "verde"funciON METER
13 -LED "verde" funciona SET POINT 1/stand by
14 - Tecla de selección cuales

8.2-ESQUEMA TIPICO DE INSTALLACION (fig.17)

A Empalme de inyeccion
B Toma de alimentacion electrica
C Filtro
D Sonda de nivel
I Estanque con aditivo

8.3 - EQUIPO

• 1 tubo de aspiración en PVC tipo cristal transparente flexible de 2m
• 1 tubo de inyeccion de polietileno 2m semirrigido blanco
  1 valvula de inyecion 3/8" BSP m
  1 filtro
  1 manual de instrucciones
• 1 tubo de purga en PVC transparente flexible

Fig. 17

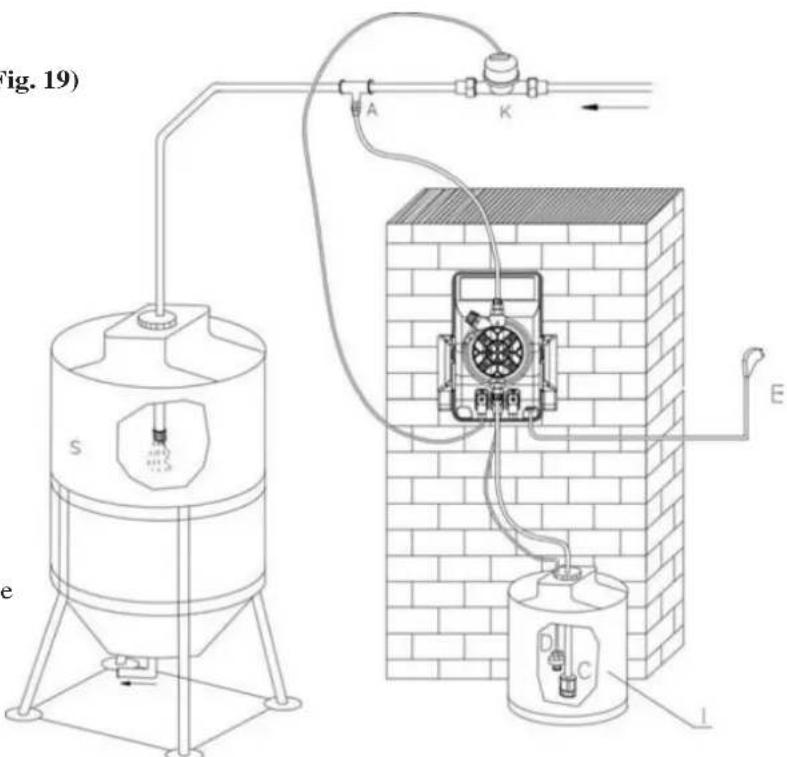

8.4 - CONTROL DE NIVEL (A PEDIDO)

Si la bomba dosificadora está predispuesta para el control de nivel (sonda con flotador no incluida el suministro). Si falta el aditivo en el contender, en el display aparece la sigla "FAO", la bomba no efectúa más inyecciones e interviene una sealacion optica y acustica. La intervencion del control de nivel se retrasa 5segundos para evaporar incertidumbres debidas al nivel del aditivo.

Al encender la bomba se pone en marcha automatamente enla funcion "METER" en el display aparece la indicacion de la frequencia expresada en impulsos/minutes (0 cuando no está connectado el transmisor de corriente mA). Presionando la tecla "mA pulse" (5), es possible controlar en el display el valor de la senal en mA, en la entrada en el conductor (pos. 3) de la bomba. Presionando nuevomente el mesmo pulsador se visualizada la frequencia de inyecciones correspondiente.

La funcion "MANUAL" se puee usar exusivamente en la fase de cebado de la bomba. Para evitar erros de programacion.
durante elfuncionamento de lainstalacion, labomba dosificadora está programadapara volver a cada encendido, a la funcia"METER".

8.6 - PROGRAMACION DE LOS PARÁMETROS (Fig. 16)

- Función "MANUAL"

La direccion "MANUAL" permite establerce la frequencia de inyecciones mas adecuada a la fase de cebado: para la programacion, despues de haber activado la bomba operar de la?sigenque manera:

A. PresionarlatecaF(14) en el panel de mandos yactivar la funciona "MANUAL" (seenciende el led 2 correspondiente).
B. SeLECTIONAR, mediante las teclas 10para incrementar y 3para reducir),el numero de inyecciones/minutoque se descan parala fase de cebado (en estafase se recomienda operar con un numero de inyecciones correspondentes al 75% de la fecuencia maxima).
C. Esperar elcebado de la bomba.

- Función "SET1"

La funciona "Set 1" permite establerer el valor de la corriente de entrada enel que se deseal minimo, ademas de la frequencia correspondiente de las inyecciones. Para la implementacion de los parametros, bajo de haber activado la bomba, operar de la?sigaune manera:

A. Presionar el pulsador 14 hastaque se enciende elled "SET1" (13),el display visualizaráautomática la frequencia de las inyecciones implementada anteriormente (en la prima programación se visualizará la frequencia memorizada durante la produccion).
B. Presionar las teclas 3 y 10; para implementarla frequencia de inyecciones (imp/min), correspondentes al caudal minimo que se眼看a (si es nulo, se debe implementar 000)
C. Presionar latepla 5 (se enciendeel led 6mA
D. Mediante las teclas 10 (incremento) y 3 (reduccion), implementar el valor de la senal en la entrada, expresando en "mA" en el que se desea tener el caudal minimo deseado. Confirmar los datos con la tecla de invio(11) si ha terminado la programacion, si en cambio se desean modifier también los parametros de gestion del caudal maximo, la presion de la tecla 14 llevar a la bomba automatamente a la modalidad de "SET2"

- Función "SET2"

La función "SET2" permitecestablecer el valor de la corriente de entrada en el que se descal caudal maximo, ademas de la frequencia correspondiente de las inyecciones. Para la implementacion de los parametros, bajo de haber activado la bomba, operar de la?siguiente manera:

A. Presionar el pulsador 14 hasta que se enciende el led "SET2" (1), el display visualizará automatistically la Frequencia de las inyecciones implementada anteriormente (en la prima programación se visualizará la frequencia memorizada durante la produccion).
B. Presionarlas teclas 3 y 10; para implementar la frequencia de inyecciones (imp/min), correspondentes al caudal maximo que se desea;
C. Presionar la tecla 5, en el display aparece el valor implementado precedente;
D. Mediente las teclas 10 (incremento) y 3 (reduccion), implementar el valor en corriente "mA" en elrial se pide el caudal maximo descado;
E. "Enviar" los datos presionandolatecl 11. La bomba vuelve automatamente a la modalidad "METER" y a este punto la bomba está operativa segun las modalidas con las cuales ha sido programada.

- Función directa

Las bombas son programadas durante la produccion para una curva de functionamento de 4 - 20mA directa, por lo tanto la bomba parte cada vez que la senal de entrada supera los 4mA augmentando la fecuencia de las inyeeciones (y por lo tanto el caudal), proportionalmente al incremento de la senal; hasta el maximum de la fecuencia de las inyeeciones paraseñas de 20mA en adelante.

- Función inversa

En el caso se necesse una referencia inversa, es decide, que al aumento del valor de la SERIAL de corriente corresponda una reduccion proportional del caudal, sera suficiente introducir el valor maximo de mA en "SET1" (en el punto correspondiente al caudal minimo) y el valor minimoen "SET2" (en el punto correspondiente al caudal maximo).

ATENCION: el esquema de programacion de la bomba no permitte la implementacion de Frequencias en "SET2" de valor inferior al valor de "SET1", por consiguiente la function inversa peut implementarse exclusivamente atrbuyendo a "SET1" el valor mayor de la senal de corriente.

Ejemplon n^ 1

BOMBA EXACTUS CC-M, CAUDAL 10 LT/H, PRESION 5 BAR, SENAL 4-20 mA

Senal 4mA : caudal igual al 0% = 01 / h

Señal 12 mA: caudal igual al 50% = 51 / h

Senal 20mA : caudal igual al 100% = 10l / h

Ejemplon n^ 2: MISMA BOMBA SENAL 4-20 mA (REGULACION INVERSA)

Senal 4mA caudal igual al 100% = 10l / h

Senal 12mA : caudal igual al 50% = 5l / h

Senal 20mA : caudal igual al 0% = 01 / h

EXACTUS VFT/MBB

Fig. 18

9.0 - BOMBA DOSIFICADA CON MICROCONTROLADOR SERIES EXACTUS VFT/MBB

La bomba está dotada de un moderno microcontrolador que ha permitido la realizacion de un dispositivo electrico sumamente compacto y fiable.

9.1 - MANDOS (Fig. 18)

1 - Tecla de incremento de values
2 - Tecla BOMBA ALIMENTADA/STAND BY
3 - Tecla de reduccion de values
4-LED "verde"funcion1:N
5 - LED "verde" funciona 1XN(M)/caudalmetro
6-LED "verde"funcion1XN/mo家门口
7 - LED "rojo" indicación de inyecciones
8 - LED bicolor "verde/rojo" bomba alimentada/stand by
9 - Visualizador 7 unidas
10 - Tecla de seleccionesiones "F"

19.2 - ESQUEMA TIPICO DE INSTALACION (Fig. 19)

A Empalme de inyeccion
B Presa de alimentacion electrica
C Filtrone
D Sonda de nivel
I Estanque con aditivo
K Contador Ianzador de impulsos
S Estanque de la instalación

9.3 - EQUIPO

• 1 tubo de aspiración en PVC tipo cristal transparente flexible de 2m
• 1 tubo de inyección de polietileno 2m semirigido blanco
  1 valvula de inyecacion 3/8" BSP m
  1 filtro
  1 manual de instrucciones
• 1 tubo de purga en PVC transparente flexible

9.4 - CONTROL DE NIVEL

La bomba dosificadora está predispuesta por el control de nivel. Cuando falta el aditivo en el tanque, sobre la pantalla (9) aparece "ALI y la bomba se para. El intervencion del control de niveles retardado de 5 segculos paraatarinseguidaddebidas a la oscilacion nivel del aditivo.

Fig. 19

9.5-DESCRIPCIONDELASFUNCIONESDELMODELOVFT/MBB

Pulsando la tecla "F" se pueda elegir una de las functions que se describer a continuacion bajo. Una vez que seleccionada una func, un LED parpadeaoca de la funcie requerida, ahora usted coulde cambiar el valor "N"

con las teclas Pulsando sobre la tecla START / STOP el valor ajustado se pone en memoria de la bomba.

FUNCION MAN (Manual)

La bomba dodificacon un caudal "N" bajo establecido por el operador, los values se pueen ajustar desde 0 hasta 100%

FUNCTION 1XN(M)

La bomba está mandada por un pulso engendrado por un aparato externo (ej.控制器 lanza pulsos) y provee un número de inyecciones iguales a el número visualizzato sobre la pantalla (programado por el operador). Las inyecciones son erogadas con una Frequencia variable que depende del tiempo medido entre un contacto, engendrado por el控制器 y el除外. Eventuales impulsos (contactos) que sobrevengan a la bomba,mñtras esta ya efectuando inyecciones son almacenados en la memoria del microcontrolador, las inyecciones todas no erogáis son sumadas a las新品as y a la bomba adecau de consecuanza la Frequencia de erogacion.

Vemos mas en detalle:

El circuito de mando recibe el primer contacto y devuelce un tren de ^m ineyeciones a la maxima fecuencia, (ej.: 120imp/min). Al segudo contacto, el circuito tiene en cuesta el tiempo "T" transcurrido entre el primo y devuelce un tren de ^m de ineyeciones no mas a la maxima fecuencia pero a la que permite de distribuirlos uniformamente en el tiempo ^m . En el caso en cui o tal tiempo se reduce, el circuito debe tener cuesta de las ineyeciones 1 que no han sido erogadas y sumarle a aquellos ^m echa de erogar. En caso de que el tiempo medido entre un contacto y lo除外 quae alargarse no se tenen problemas. Si en cambio por una rapiida suscesion de contactos se averigua la condidon N1 > 4 vueltos N, la bomba va en alarma, sobre la pantalla se visualiza la inscripction 3^m , quendo en todo caso en func tion y manteniendo todos los parametros programados en precedencia del operador pero no teniendo en consideracion eventuales ineyeciones de erogar mas.

FUNCTION 1:N

La bomba dispone de un enchufe para su conexión a un aparato externo (enchufe para agua) que genera una série de estelmulos proportionales a la cantidad de liquido a registrar: por cada "N" impulsos, correspondientes al valor que el usuario le ha existecido, la bomba realiza una inyección de producto.

Ejempio:

• Bomba programada con la referencia "1xN"

-Valorprogramado"20

En el instante en que el控制器 o提供优质 lo objecto, cierra el contacto 20 vezes, la bomba suministra una inyeccion.

CEBADO (100% FLOW)

En该如何 modalidad se encuesta la bombaastedepuere siempreactivar uncebado rapiido de la bomba a su maxima capacidad.Estabastante pulsar ymantener presionados los botones simultaneamente.

986 CONEXION DE LOS ACCESORIOS A LOS PINS DE ENTRADA/SALIDA

Como indicado en el párrafo 3.2 los tres conectores de entrada/salida son destinados a la connexion de accesorios cuando la sonda de nivel, el flujostato, el控制器 lanza pulsos, además de al contacto de cambio del relé.

Es muy importante, por motivos de seguridad, SACAR la alimentacion a la bomba antes de conectar los accesorios externos y proteger con el conector macho, bajo en dotacion, las entradas/salidas no realizadas en modo que no hay contactos accesibles afterwards de la instalacion.

Por los accesos conectados a las entradas/salidas de la bomba, por motivos de compatibilidad y seguidad y en todo caso que los relativos cables de enlace tengan un aislamento compatible con la tension de alimentacion de la instrumentacion.

RECAPITULACION DE LAS CONEXIONES

1. SALIDA SERVICIOS RELE':

Los pin 1 y 3 del conector en posicion 1 (veer párafo 3.2) estan connectados al relé interior a la bomba que cortocircuita tales pins en caso de alarma.

1. ENTRADA SONDA DE NIVEL: Los pin 3 y 4 del conector en posicón 2 (veer párafo 3.2) estan dedicados a la connexion de la sonda de nivel que en ausencia de liquido connectará jusqu toles pin.

Sobre la pantalla se visualiza la inscripción "AL1"

1. ENTRADA CONTADOR LANZA PULSOS: Los pin 3 y 4 del conector en posicion 3 (veer parrafro 3.2) estan dedicados a la connexion con el contador lanza pulsos que va aponer en coto circuito tales pin cada vez que sera atraversado por la cantitat de liquido prefijada.

10.0 - INTERVENTIONES EN CASO DE AVERIAS COMUNES

10.1 - AVERIAS MECÁNICAS

Gracias a que el sistemas es muy robusto, no se producen verdaderas averías mecánicas. En algunos circumstan-. cias peuvent producirse perdidas de liquido por某个 empalme o virola para fazer los tubos que esten flojos, o mas sencillamente deben a la rotura del tubo de impulsion. Raramente某些 perdidas podrnan ser causadas por la rotura de la membrana o por el desgaste de la guarnicn hermética de la membrana. En these cases los componentes deben ser substituidos descentmontando los quatre tornillos del cuerpo de la bomba (Fig. 11), al然是 a instalar los tornillos, apretarlos de forma uniforme. Una vez eliminada la perdida, es necessario limpiar la bomba dosificadora eliminando posibles residuos de aditivo, que, al estancarse podrnan atacar quimicamente la caja de la bomba.

1 - LA BOMBA DOSIFICADA, DA IMPULSOS Pero NO INTRODUCE EL ADITIVO EN LA INSTALACION.

a. Desmontar las valvulas de aspiracion e impulsion, limpiarlas y volverlas a instalar en la mesma posicion de antes (Fig. 11). En el caso se notara una dilatacion en dichas valvulas, comprobar en la tabla correspondiente la compatibilidad del aditivo con el tipo de valvula instalada en la bomba (Valvula estandar de viton, a pedido se producen de silicona, etileno propileno y de nitrilo, valvula de bola, valvula K).
b. Comprobar el estado de atascimiento del bajo.

Atencion: Al qitar la bomba dosificadora de la instalacion operar con cautela al extraer el tubo del empalme de impulsion, porque peuteclear el residuo de aditivo contenido enel tubo. Internacional en este caso, si la cajaenta en contacto con el aditivo,debte limpiarse.

10.2 - AVERIÁS ÉLECTRICAS

1 - NO HAY NINGUN LED ENCENDIDO; LA BOMBA NO REALIZA INYECCIONES

Compruebe que la bombase alimenta correctamente (toma de corriente y clavija). Si la bomba siguesin configurar, dirijase a nuestros Centros de Asistencia.

ELLEDVERDE (POWER)ESTA ENCENDIDOY ELLED ROJOAPAGADO PEROLA BOMBA NO REALIZAINYECCIONES

Pulse el botón START/STOP. Si la bomba sigues sin funciona, diríjase a nuestros Centros de Asistencia.

3 - LA BOMBA DA INYECCIONES DE MANERA IRREGULAR

Compruebe que el valor de la tension de alimentacion está en ellimite de lo permitted (+ / - 10%)

4 - LA BOMBA DOSIFICADA SOLOREALIZA UNA INYECCION

Desconecte inmediamente la bomba y diríjase a nuestros Centros de Asistencia.

INDEX

1.0 - HINTS AND WARNING 20

1.1-WARNING 20
1.2 - SHIPPING AND TRANSPORTING THE PUMP 20
1.3-PROPERUSEOFTHEPUMP 20
1.4 - RISKS 20
1.5-TOXIC AND/OR DANGEROUS LIQUID DOSAGE 21
1.6-ASSEMBLING AND DISMANTLING THE PUMP 21

2.0-EXACTUS SERIES METERING PUMPS 22

2.1-OPERATION 22
2.2 - COMMON FEATURES 22
2.3 - LIQUID ENDS MATERIALS 23

3.0- INSTALLATION 24

3.1 - INJECTION VALVE INSTALLATION DIAGRAM 25
3.2 - WIRING CONNECTION AND OUTPUT CONNECTOR FUNCTIONS 26

4.0-MAINTENANCE 27

5.0 - HOW TO OPERATE WHEN DOSING SULPHURIC ACID 27

6.0- MANUALLY OPERATED DOSING PUMP EXACTUS MA/AD SERIES 28

6.1 - PUMP CONTROLS 28
6.2-TYPICAL INSTALLATION 28
6.3-ACCESSIONS 28

7.0-MICROCONTROLLED DOSING PUMPS EXACTUS MA/MB SERIES 29

7.1 - PUMP CONTROLS 29
7.2-TYPICAL INSTALLATION 29
7.3-ACCESSIONS 29

8.0-MICROCONTROLLED DOSING PUMPS EXACTUS CC/M SERIES 30

8.1 - PUMP CONTROLS 30
8.2-TYPICAL INSTALLATION 30
8.3-ACCESSIONS 30
8.4-LEVELCONTROL 31
8.5 - CALIBRATION 31
8.6 - PARAMETERS SETTING MODE 31-32

9.0-MICROCONTROLLED DOSING PUMPS EXACTUS VFT/MBB SERIES 33

9.1 - PUMP CONTROLS 33
9.2-TYPICAL INSTALLATION 33
9.3-ACCESSIONS 33
9.4-LEVELCONTROL 33
9.5-MICROCONTROLLED DOSING PUMPS EXACTUS VFT/MBB SERIES 34
9.6-VFT/MBB FEATURE DESCRIPTION 35

10.0 - TROUBLE SHOOTING COMMON TO EXACTUS SERIES PUMPS 36

10.1-MECHANICAL FAULTS 36
10.2 - ELECTRICAL FAULTS 36

EXPLODED VIEWS 110

- Funcimiento inverso
