889LM - Controlador LIFT-MASTER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel de control MyQ para abrepuertas de garaje
Marca	LiftMaster
Modelo	889LM
Alimentación	Bajo voltaje 7-28 V (cableado)
Frecuencia de comunicación	900 MHz (tecnología MyQ)
Compatibilidad con abrepuertas	Security+® (1998 hasta hoy); no compatible con Security+ 2.0®
Número máximo de accesorios programables	12 controles remotos Security+ 2.0, 2 dispositivos de desbloqueo remoto, 16 accesorios MyQ
Altura de instalación recomendada	Al menos 1,5 m del suelo
Funciones principales	Barra de empuje, iluminación, detector de movimiento, temporizador de cierre (1/5/10 min), bloqueo, programación de accesorios
Función de bloqueo	Evita la activación por control remoto, permite activación por teclado o puerta
Temporizador de cierre (TTC)	1, 5 o 10 minutos; desactivado en caso de obstrucción
Detector de movimiento	Enciende automáticamente la iluminación al detectar movimiento
Iluminación del abrepuertas	Control de encendido/apagado; ajuste de duración (1,5 a 4,5 minutos)
Indicadores luminosos	LED amarillo (control) y LED rojo (aprendizaje)
Botón de aprendizaje (LEARN)	Para programar controles remotos, teclados y accesorios MyQ
Puerta de enlace Internet LiftMaster	Compatible (modelo 828LM) para control remoto a través de la aplicación MyQ
Mantenimiento y limpieza	Limpiar con un paño seco; no usar productos abrasivos
Seguridad	Instalación fuera del alcance de los niños; cortar la corriente antes de la instalación; no usar en puertas rígidas/pivotantes
Garantía	Garantía limitada de 5 años
Normas	Parte 15 FCC, Innovation Sciences Canada Clase B

Preguntas frecuentes - 889LM LIFT-MASTER

¿El panel de control MyQ 889LM es compatible con mi abrepuertas de garaje?

Es compatible con los abrepuertas Security+® fabricados entre 1998 y hoy. No es compatible con los modelos Security+ 2.0®.

¿Cómo instalar el panel de control 889LM?

Corte la alimentación, retire el panel anterior, anote la polaridad (cables rojo y blanco), conecte los cables a los terminales correspondientes (R y W), monte el panel a al menos 1,5 m del suelo, luego restablezca la corriente.

¿Cómo programar un control remoto con el panel 889LM?

Presione dos veces el botón LEARN (el LED rojo se enciende), luego presione el botón del control remoto. La iluminación parpadea para confirmar la programación.

¿Cómo ajustar el temporizador de cierre automático (TTC)?

Mantenga presionado el botón ON hasta que se encienda un LED TTC, luego presione ON nuevamente para elegir 1, 5 o 10 minutos. Los LED correspondientes indican el intervalo seleccionado.

¿Qué hacer si el LED amarillo no se enciende después de la instalación?

Invierta los cables conectados a los terminales rojo y blanco del panel. Si el problema persiste, reemplace el cable.

¿Cómo activar el bloqueo (LOCK)?

Mantenga presionado el botón LOCK durante 2 segundos. El LED de control parpadea para indicar que la función está activa. Los controles remotos se desactivan pero el teclado inalámbrico sigue operativo.

¿Puedo usar el panel 889LM con una puerta de enlace Internet?

Sí, es compatible con la puerta de enlace Internet LiftMaster (modelo 828LM). Descargue la aplicación MyQ, cree una cuenta, seleccione 'Internet Gateway' y siga las instrucciones.

¿Cómo borrar todos los códigos de control remoto de la memoria?

Mantenga presionado el botón LEARN aproximadamente 6 segundos hasta que el LED rojo se apague. Esto borra todos los controles remotos y teclados. Para borrar también los accesorios MyQ, repita la operación inmediatamente.

¿Qué significa el parpadeo rápido de los LED amarillo y rojo?

El panel se está recargando. Espere hasta 5 minutos para que se vuelva operativo. Si el parpadeo es lento, el panel no es compatible con su abrepuertas.

¿Qué accesorios son compatibles con el panel 889LM?

Controles remotos Security+ 2.0 (modelos 891LM, 893LM, 890MAX, etc.), teclados inalámbricos (877LM, 878MAX), módulo de iluminación (823LM, 825LM), puerta de enlace Internet (828LM) y otros accesorios MyQ.

MANUAL DE USUARIO 889LM LIFT-MASTER

El panel de control MyQ está hecho para ser instalado con los abre-puertas de garaje Security+®, fabricados entre 1998 y ahora. El panel de control MyQNO es compatible con abre-puertas de garaje Security+ 2.0®. NO instale este control de puerta en sistemas de abre-puertas de garaje que controlan puertas de una pieza o de vaivén.

DESCRIPCIÓN GENERAL

El panel de control MyQ ofrece una forma rápida y conveniente para añadir Security+ 2.0 y la tecnología MyQ a su actual abre-puertas de garaje. La tecnología MyQ genera una señal de 900 MHz para establecer comunicaciones bidirecciones entre el abre-puertas de garaje y los accesorios MyQ activados. Cuando está programado con el LiftMaster® Internet Gateway, usted puede monitorear y controlar la puerta de su garaje desde cualquier computadora o smartphone habilitado con Internet. Usted puede programar hasta 12 controles remotos Security+ 2.0; 2 accesos con llave digital Security+ 2.0 y una combinación de 16 accesorios MyQ con el panel de control MyQ.

ACCESORIOS COMPATIBLES

Accesorios Security+ 2.0° Accesorios MyQ:
Modelo 891LMControl remoto de 1 boton	Modelo 823LMInterruptor de luz con comando remoto
Modelo 890MAXMinicontrol remoto MAX de 3 botones	Modelo 825LMControl remoto de iluminación
Modelo 890MAXMinicontrol remoto MAX de 3 botones	Modelo 828LMLiftMaster® Internet Gateway
Modelo 893MAXControl remoto MAX de 3 botones	Modelo 827LMLumière à distance DEL myQ
Modelo 895MAXControl remoto de 3 botones
Premium MAX
Modelo 877LMLlave digital inalámbrica
Modelo 878MAXLlave digital inalámbrica MAX

INSTALACIÓN

Instale el panel de control MyQ en lugar del control de la puerta actual, a la vista de la puerta del garaje, fuera del alcance de los niños a una altura mínima de 5 pies (1.5 m) por encima de pisos, descansos, peldaños o cualquier otra superficie de tránsito peatonal adyacente, y lejos de TODAS las partes en movimiento de la puerta. Debido al consumo de corriente, el panel de control MyQ, no se puede usar junto con otro control de puerta cableado conectado a su abre-puerta del garaje. Si se necesita un control de puerta adicional, el modelo inalámbrico del control de puerta 885LM, se puede programar con el panel de control MyQ. Para programar el 885LM con el panel de control MyQ, siga los pasos de programación del control remoto. Cuando se encuentra en el modo de reserva de la batería, cualquier función que usa una operación desatendida como el Temporizador de cierre, cerrar desde una puerta de garaje y el monitoreo de la puerta u otra operación remota utilizando el LiftMaster® Internet Gateway, será desactivada.

1. Desconecte del abre-puertas la alimentación eléctrica y la batería (si estuviera usando una).
2. Retire el control de puerta actual de la pared.
3. Observe la polaridad de los cables conectados al control de puerta actual.
4. Etiquete el cable conectado al terminal RED.
5. Etiquete el cable conectado al terminal WHITE.
   Desconecte los cables del control de la puerta actual.
6. Conecte los cables al nuevo panel de control MyQ . Asegúrese de que la polaridad sea la correcta.
   • Cable rojo al terminal R.
7. Cable blanco al terminal B.

ADVERTENCIA

Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO LA MUERTE por electrocución:

• Asegúrese de que la alimentación NO esté conectada ANTES de instalar el control de la puerta.
• Conéctelo SOLAMENTE a líneas de baja tensión de 7-28 VOLTIOS.

Para evitar la posibilidad de LESIONES GRAVES o INCLUSO LA MUERTE debidas al cierre de una puerta de garaje:

• Instale el control de la puerta a la vista de la puerta del garaje, fuera del alcance de los niños a una altura mínima de 5 pies (1.5 m) por encima de pisos, descansos, peldaños o cualquier otra superficie de tránsito peatonal adyacente, y lejos de TODAS las partes en movimiento de la puerta.
• NUNCA permita que los niños operen ni jueguen con los pulsadores ni con los transmisores del control remoto que controlan la puerta.
• Active la puerta SÓLO cuando se pueda ver claramente, cuando esté ajustada adecuadamente y cuando no haya obstrucciones en su recorrido.
• Tenga SIEMPRE la puerta del garaje a la vista hasta que esté completamente cerrada. NUNCA permita que alguien cruce por la trayectoria de cierre de la puerta de garaje.
• NO instale este control de puerta en sistemas de abre-puertas de garaje que controlan puertas de una pieza o de vaivén.

Para proporcionar una alerta visual adecuada, las bombillas del abre-puerta del garaje DEBEN ser de un mínimo de 40 vatios (o equivalentes).

ADVERTENCIA: Este producto puede exponerle a productos químicos (incluido el plomo), que a consideración del estado de California causan cáncer, defectos congénitos u otros daños reproductivos. Para más información, visite www.P65Warnings.ca.gov

1. Monte el panel de control MyQ en la pared.
2. Vuelva a conectar la corriente. El LED de comando amarillo y el LED de programación rojo parpadearán rápidamente por hasta 5 minutos mientras el panel de control se recarga. Cuando el panel de control esté operativo, el LED de comando amarillo se encenderá permanentemente.
3. Para prepar el panel de control, oprima la barra pulsadora para activar el abre-puertas del garaje.

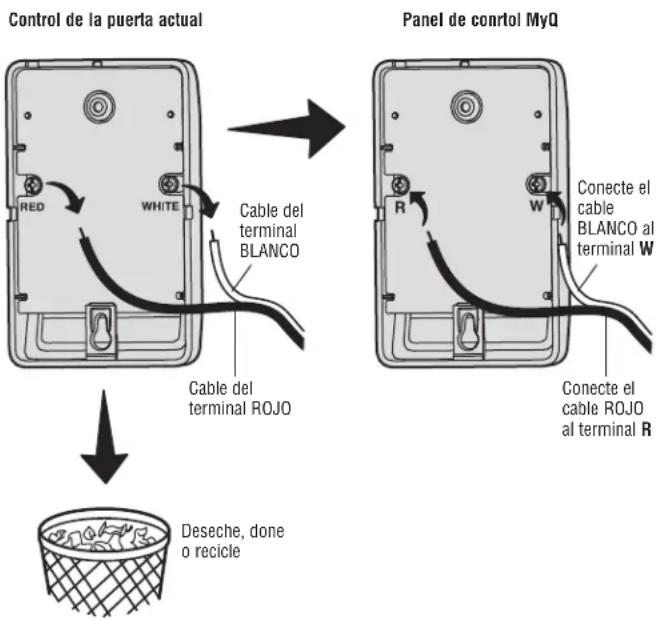

Control de la puerta actual Panel de control MyQ RED WHITE Cable del terminal BLANCO Cable del terminal ROJO Conecte el cable BLANCO al terminal W Conecte el cable ROJO al terminal R Deseche, done o recicle

CONTROL REMOTO

3. L p c

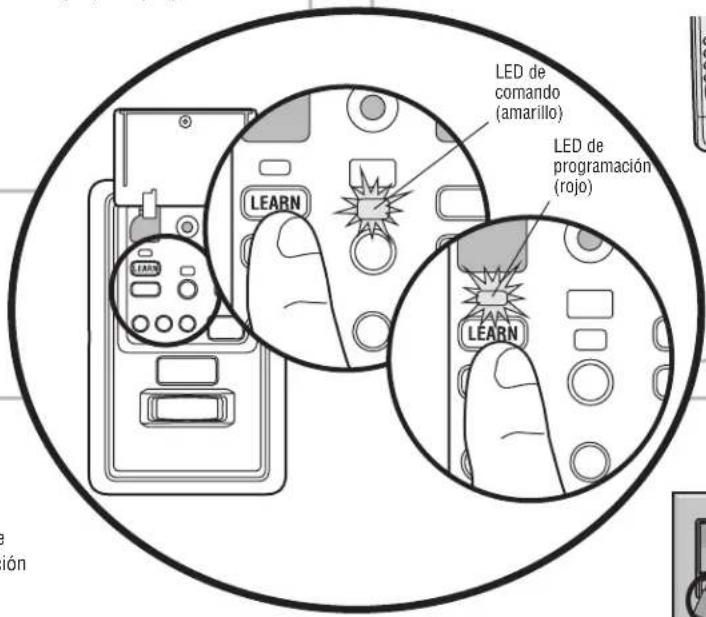

1. Presione dos veces el botón PROGRAMAR (LEARN) del panel de control MyQ; el LED de programación rojo se encenderá.
2. Presione el botón del control remoto con el cual desea operar la puerta.
3. Las luces del abre-puertas de garaje parpadearán (o se escucharán dos clics) cuando el código quede programado.

LED de comando (amarillo) LED de programación (rojo) LEARN

LLAVE DIGITAL

1. Presione dos veces el botón PROGRAMAR (LEARN) del panel de control MyQ; el LED de programación rojo se encenderá.
2. Escriba un número de cuatro dígitos (PIN) como código personal de uso en el teclado de acceso con llave digital. Luego, presione el botón ENTER.
3. Las luces del abre-puertas de garaje parpadearán (o se escucharán dos clics) cuando el código quede programado.

0.02 ENTER ????? PIN

ACCESORIOS ACTIVADOS MyQ

1. Presione dos veces el botón PROGRAMAR (LEARN)del panel de control MyQ; el LED de programación rojo se encenderá.
2. Presione el botón PROGRAMAR (LEARN) en el dispositivo MyQ.*

Botón "LEARN"

Botón 'LEARN'

Modelo 823LM – Interruptor remoto de iluminación

El módulo de iluminación se puede sincronizar con las bombillas del abre-puerta del garaje.

Modelo 825LM - Control remoto de iluminación

El módulo de iluminación se puede sincronizar con las bombillas del abre-puerta del garaje.

Los accesorios * MyQ se pueden programar con LiftMaster® Internet Gateway (Modelo 828LM) o con el panel de control MyQ. Para las instrucciones sobre la programación a la puerta de entrada del Internet, consulte el manual.

INTERNET GATEWAY LIFTMASTER® (NO INCLUIDO)

El Internet Gateway LiftMaster le permite controlar la puerta de garaje desde su computadora o dispositivo móvil con Internet.

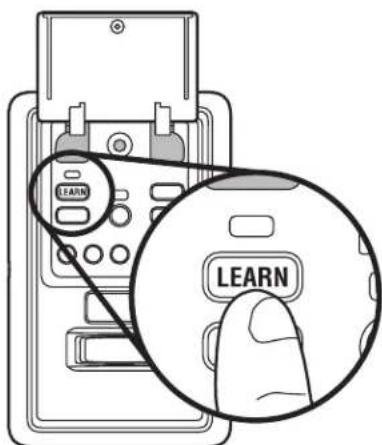

Para programar el panel de control MyQ al Internet Gateway LiftMaster:

1. Descargue la aplicación de MyQ.

2. Configure una cuenta y conéctese.

3. Seleccione "Internet Gateway" y siga las instrucciones de la aplicación.

IMPORTANTE: Se le indicará que presione el botón de "Learn" (aprendizaje) que está ubicado en el panel de control MyQ y deberá presionarlo 2 veces.

Para obtener más información sobre la conexión de su abre-puertas de garaje visite LiftMaster.com/customer-support.

Barra de empuje LED de programación (rojo) Botón "LEARN" Botón "LOCK" (SEGURO) LED TTC 1 minuto LED TTC 5 minutos LED TTC 10 minutos SENOSOR ON OFF ON LEARN LOCK OFF HOLD OPEN LIGHT LED de comando (amarillo) Botón "ON" (ACTIVADO) Botón "OFF" (DESACTIVADO) Botón "HOLD OPEN" (MANTENER ABIERTA) Botón "LIGHT" (LUZ) Sensor de movimiento

BARRA DE EMPUJE

Presione la barra de empuje para abrir u cerrar la puerta.

LUCES

Oprima el botón "LIGHT" para encender o apagar las luces del abre-puertas de garaje. Cuando se enciendan las luces, permanecerán así hasta que se oprima de nuevo el botón "LIGHT" o hasta que se active el abre-puertas de garaje. Una vez que el abre-puertas de garaje se active, las luces se apagarán después del período de tiempo especificado (el ajuste de fábrica es de 4-1/2 minutos). El botón "LIGHT" no controlará las luces cuando la puerta esté en movimiento.

Para cambiar el tiempo que permanecerán encendidas las luces del abre-puertas de garaje:

Mantenga oprimido el botón "LOCK" hasta que las luces del abre-puertas de garaje parpadeen. * El intervalo de tiempo será indicado por la cantidad de parpadeos.

CANTIDAD DE VECES QUE PARPADEAN LAS LUCES DEL ABRE-PUERTAS DE GARAJE	TIEMPO QUE PERMANECEN ENCENDIDAS LAS LUCES DEL ABRE-PUERTAS DE GARAJE
1 1 12	Minutos
2 2 12	Minutos
3 3 12	Minutos
4 4 12	Minutos

Para volver a ver los intervalos repetir los pasos anteriores.

Esta funcionalidad encenderá automáticamente las luces del abre-puertas de garaje cuando se detecte movimiento. Las luces se encenderán por el período de tiempo establecido y, a continuación, se apagarán.

Activar/Desactivar:

Deslice el selector del sensor de movimiento hacia ACTIVADO u DESACTIVADO.

TEMPORIZADOR DE CIERRE (TTC)

NOTA: NO instale este control de puerta en sistemas de abre-puertas de garaje que controlan puertas de una pieza o de vaivén.

La función del TTC cerrará automáticamente la puerta después de un periodo de tiempo especificado (1, 5 o 10 minutos). Una vez que el TTC se ha configurado y que la puerta está abierta, el LED del intervalo de cierre seleccionado parpadeará y comenzará la cuenta regresiva para cerrar la puerta. El panel de control emitirá una señal sonora y las luces del abre-puertas del garaje parpadearán antes de cerrar la puerta.

La funcionalidad TTC se desactivará si la puerta del garaje se encuentra dos obstrucciones secuenciales, o si los sensores de inversión de seguridad están instalados incorrectamente. La puerta del garaje invertirá su movimiento y se abrirá y NO se cerrará hasta que se eliminen las obstrucciones o se instalen correctamente los sensores de inversión de seguridad. Cuando la obstrucción haya sido eliminada o se hayan alineado los sensores de inversión de seguridad, la puerta se cerrará al activar el abre-puertas de garaje.

Activar:

Mantenga oprimido el botón "ON" hasta que se encienda uno de los LED del TTC. A continuación, oprima de nuevo el botón "ON" para desplazarse por las opciones de intervalos de tiempo (el LED del TTC correspondiente se encenderá para cada intervalo de tiempo). Los focos de las luces del abre-puertas de garaje parpadearán a modo de confirmación.

Desactivar:

Mantenga oprimido el botón "OFF" hasta que todos los LED TTC se apaguen y se oiga un tono proveniente de la panel de control.

Para mantener abierta temporalmente la puerta (suspender el TTC):

Oprima y suelte el botón "HOLD OPEN". Oprima otra vez el botón "HOLD OPEN" para reanudar la operación normal del TTC.

LOCK ("SEGURO")

Mantenga oprimido el botón "LOCK" durante 2 segundos. El LED de comando parpadeará mientras esté activado el seguro y su control remoto portátil no operará la puerta en este momento.

Desactivar:

Mantenga oprimido de nuevo el botón "LOCK" durante 2 segundos. El LED de comando dejará de parpadear y se reanudará la operación normal.

* Su llave digital de LiftMaster® continuara trabajando cuando se activar BLOQUEO.

BORRAR DISPOSITIVOS DE LA MEMORIA

Borrar todos los datos de control remoto y entra sin llave:

1. Mantener oprimido el botón de aprendizaje en el panel de control hasta que se apague el LED (aproximadamente 6 segundos). Se borrarán todos los datos almacenados en el control remoto y en la cerradura digital. Volver a programar todo accesorio que desea usar.

NOTA: Borrar controles remotos y accesos con llave digital del panel de control, no las borra del abre-puerta del garaje; usted necesita borrar la memoria del abre-puerta del garaje por separado.

Borrar todos los dispositivos (incluyendo los accesorios MyQ):

1. Mantener oprimido el botón de aprendizaje en el panel de control hasta que se apague el LED (aproximadamente 6 segundos).
2. Inmediatamente pulsar el botón de aprendizaje hasta que el LED se apague. Ahora todos los códigos estarán borrados Volver a programar todo accesorio que desea usar.

SI TIENE ALGÚN PROBLEMA

• Si el LED de comando amarillo no enciende, invierta los cables conectados a los terminales R y B del panel de control. Reemplace el cable si es necesario.
• Si los LED amarillo y rojo están destellando lentamente, el panel de control no es compatible con su abre-puerta de garaje.
• Si los LED amarillo y rojo están destellando rápidamente, el panel de control se está cargando y puede tomar hasta 5 minutos para que esté totalmente operativo.

GARANTÍA

CINO AÑOS DE GARANTÍA LIMITADA

LiftMaster garantiza al primer comprador minorista de este producto, que el mismo está libre de defectos de materiales y de mano de obra por un período de cinco años a partir de la fecha de compra.

MARQUE NUESTRO NÚMERO GRATUITO PARA RECIBIR SERVICIO:

1-800-528-9131

LiftMaster.com

ADVERTENCIA: Este dispositivo cumple con la Parte 15 de la reglamentación de la FCC y los estándares RSS exentos de licencia de Industry Canada. La operación esta sujeta a las dos condiciones siguientes:(1) este dispositivo no puede causar interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo la interferencia que puede causar una operación no deseable.

Cualquier cambio o modificación no expresamente aprobada por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Instalar este dispositivo de manera que quede una distancia mínima de 20 cm (8 pulg.) entre el dispositivo y los usuarios/transeúntes.

Este equipo ha sido verificado y cumple con los límites para un dispositivo digital de Clase B, conforme con la Parte 15 de las normas de la FCC y el estándar ICES de Industry Canada. Estos límites se establecen para brindar un nivel razonable de protección contra interferencias perjudiciales en instalaciones residenciales. Este equipo genera, usa y puede emitir energía de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones podrá causar interferencia con comunicaciones radiales. Aun así, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este equipo produce interferencia en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo la unidad, el usuario debe tratar de corregir el problema por medio de lo siguiente:

• Volver a orientar o reubicar la antena receptora.
• Aumentar la distancia entre el equipo y el receptor.
• Conectar el equipo en una salida de un circuito distinto del circuito al que está conectado el receptor.
• Consultar con el distribuidor o con un técnico de radio/TV experimentado para pedir ayuda.
