MANUAL DE USUARIO 888LM LIFT-MASTER

El panel de control MyQ ^® está hecho para ser instalado con los abre-puertas de garaje Security+ ^TM , fabricados entre 1998 y ahora. El panel de control MyQ ^® NO es compatible con abre-puertas de garaje Security+ 2.0 ^TM . NO instale este control de puerta en sistemas de abre-puertas de garaje que controlan puertas de una pieza o de vaivén.

DESCRIPCIÓN GENERAL

El panel de control MyQ ^ ofrece una forma rápida y conveniente para añadir Security+ 2.0 ^TM y la tecnología MyQ ^ a su actual abre-puertas de garaje. La tecnología MyQ ^ genera una señal de 900 MHz para establecer comunicaciones bidirecciones entre el abre-puertas de garaje y los accesorios MyQ ^ activados. Cuando está programado con el Liftmaster ^ Internet Gateway, usted puede monitorear y controlar la puerta de su garaje desde cualquier computadora o smartphone habilitado con Internet. Usted puede programar hasta 12 controles remotos Security+ 2.0 ^TM ; 2 accesos con llave digital Security+ 2.0 ^TM y una combinación de 16 accesorios MyQ ^ con el panel de control MyQ ^ .

ACCESORIOS COMPATIBLES

Accesorios Security+ 2.0TM: Accesorios MyQ	®.
Modelo 891LMControl remoto de 1 botonModelo 890MAXMinicontrol remoto MAX de 3 botonesModelo 890MAXMinicontrol remoto MAX de 3 botonesModelo 893MAXControl remoto MAX de 3 botonesModelo 895MAXControl remoto de 3 botonesPremium MAXModelo 877LMLlave digital inalámbricaModelo 877MAXLlave digital inalámbrica MAX	Modelo 823LMInterruptor de luz con comando remotoModelo 825LMControl remoto de iluminaciónModelo 828LMLiftMaster® Internet GatewayModelo 829LMPuerta de garaje y monitoreo de la puerta

INSTALACIÓN

Instale el panel de control MyQ ^® en lugar del control de la puerta actual. Debido al consumo de corriente, el panel de control MyQ ^® , no se puede usar junto con otro control de puerta cableado conectado a su abre-puerta del garaje. Si se necesita un control de puerta adicional, el modelo inalámbrico del control de puerta 885LM, se puede programar con el panel de control MyQ ^® . Para programar el 885LM con el panel de control MyQ ^® , siga los pasos de programación del control remoto. Cuando se encuentra en el modo de reserva de la batería, cualquier función que usa una operación desatendida como el Temporizador de cierre, cerrar desde una puerta de garaje y el monitoreo de la puerta u otra operación remota utilizando el LiftMaster ^® Internet Gateway, será desactivada.

1. Desconecte del abre-puertas la alimentación eléctrica y la batería (si estuviera usando una).
2. Retire el control de puerta actual de la pared.
3. Observe la polaridad de los cables conectados al control de puerta actual.
4. Etiquete el cable conectado al terminal RED.
5. Etiquete el cable conectado al terminal WHITE.
   Desconecte los cables del control de la puerta actual.
6. Conecte los cables al nuevo panel de control MyQ ^® . Asegúrese de que la polaridad sea la correcta.
7. Cable rojo al terminal R.
8. Cable blanco al terminal B.
9. Monte el panel de control MyQ ^® en la pared.

ADVERTENCIA

Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO LA MUERTE por electrocución:

• Asegúrese de que la alimentación NO esté conectada ANTES de instalar el control de la puerta.

• Conéctelo SOLAMENTE a líneas de baja tensión de 7-28 VOLTIOS.
  Para evitar la posibilidad de LESIONES GRAVES o INCLUSO LA MUERTE debidas al cierre de una puerta de garaje:

• Instale el control de la puerta a la vista de la puerta del garaje, fuera del alcance de los niños a una altura mínima de 5 pies (1.5 m) y lejos de TODAS las partes en movimiento de la puerta.

• NUNCA permita que los niños operen ni jueguen con los pulsadores ni con los transmisores del control remoto que controlan la puerta.
• Active la puerta SÓLO cuando se pueda ver claramente, cuando esté ajustada adecuadamente y cuando no haya obstrucciones en su recorrido.
• Tenga SIEMPRE la puerta del garaje a la vista hasta que esté completamente cerrada. NUNCA permita que alguien cruce por la trayectoria de cierre de la puerta de garaje.
• NO instale este control de puerta en sistemas de abre-puertas de garaje que controlan puertas de una pieza o de vaivén.

Para proporcionar una alerta visual adecuada, las bombillas del abre-puerta del garaje DEBEN ser de un mínimo de 40 vatios (o equivalentes).

ADVERTENCIA: Este producto puede exponerle a productos químicos (incluido el plomo), que a consideración del estado de California causan cáncer, defectos congénitos u otros daños reproductivos. Para más información, visite www.P65Warnings.ca.gov

1. Vuelva a conectar la corriente. El LED de comando amarillo y el LED de programación rojo parpadearán rápidamente por hasta 5 minutos mientras el panel de control se recarga. Cuando el panel de control esté operativo, el LED de comando amarillo se encenderá permanentemente.
2. Para prepar el panel de control, oprima la barra pulsadora para activar el abre-puertas del garaje.

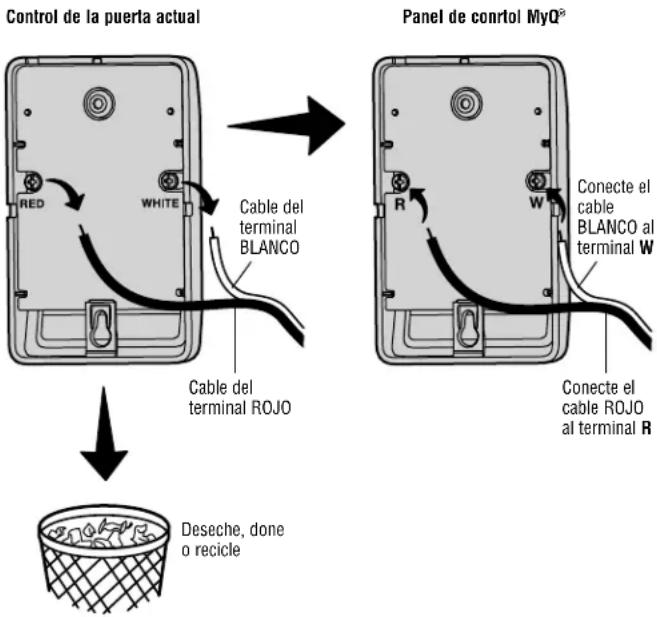

Control de la puerta actual Panel de control Myo RED WHITE Cable del terminal BLANCO Cable del terminal ROJO Conecte el cable BLANCO al terminal W Conecte el cable ROJO al terminal R Deseche, done o recicle

PROGRAMACIÓN

CONTROL REMOTO

3. I p c

1. Presione dos veces el botón PROGRAMAR (LEARN) del panel de control MyQ®; el LED de programación rojo se encenderá.
2. Presione el botón del control remoto con el cual desea operar la puerta.
3. Las luces del abre-puertas de garaje parpadearán (o se escucharán dos clics) cuando el código quede programado.

LLAVE DIGITAL

1. Presione dos veces el botón PROGRAMAR (LEARN) del panel de control MyQ®; el LED de programación rojo se encenderá.

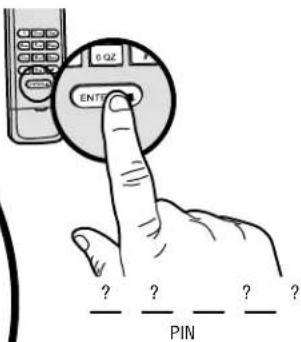

2. Escriba un número de cuatro dígitos (PIN) como código personal de uso en el teclado de acceso con llave digital. Luego, presione el botón ENTER.
3. Las luces del abre-puertas de garaje parpadearán (o se escucharán dos clics) cuando el código quede programado.

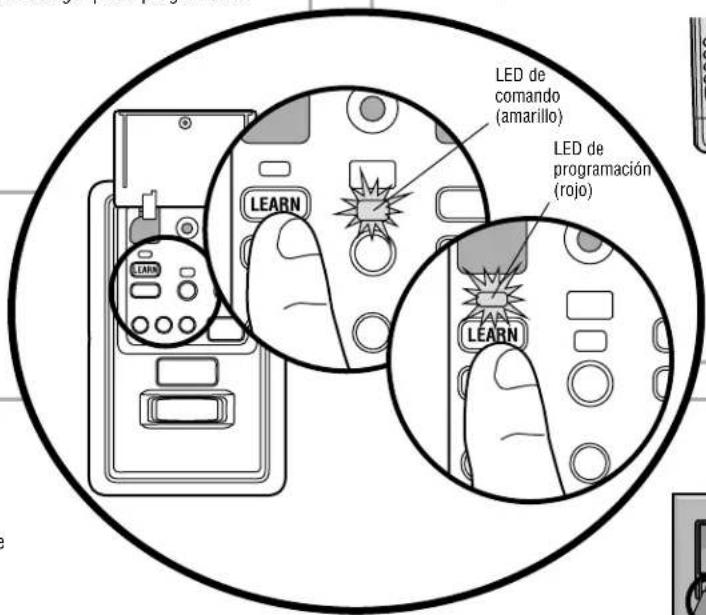

LED de comando (amarillo) LED de programación (rojo) LEARN

0 QZ ENTER ? ? ? ? PIN

ACCESORIOS ACTIVADOS MyQ®

1. Presione dos veces el botón PROGRAMAR (LEARN)del panel de control MyQ®; el LED de programación rojo se encenderá.
2. Presione el botón PROGRAMAR (LEARN) en el dispositivo MyQ*.

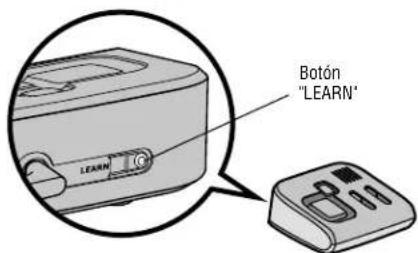

Botón "LEARN"

Modelo 825LM – Control remoto de iluminación El módulo de iluminación se puede sincronizar con las bombillas del abre-puerta del garaje.

Botón "LEARN"

Modelo 829LM – Puerta de garaje y monitoreo de la puerta Indica el estado de su puerta del garaje desde el interior de la casa y le permite cerrar y abrir la puerta del garaje desde el interior de la casa.

Botón "LEARN"

Modelo 823LM – Interruptor remoto de iluminación
El módulo de iluminación se puede sincronizar con las bombillas del abre-puerta del garaje.
Los accesorios * MyQ® se pueden programar con LiftMaster® Internet Gateway (Modelo 828LM) o con el panel de control MyQ®. Para las instrucciones sobre la programación a la puerta de entrada del Internet, consulte el manual.

INTERNET GATEWAY

El LiftMaster® Internet Gateway le da control de su puerta del garaje desde su computadora o dispositivo móvil conectado a Internet. Usted tiene que tener su internet gateway registrado en su cuenta de cliente en myliftmaster.com para poder usarlo con el panel de control MyO®. Ingrese a myliftmaster.com y siga las instrucciones para crear una cuenta y registrar su dispositivo si todavía no lo ha hecho.

Para programar su panel de control con el LiftMaster® Internet Gateway:

1. Ingrese a myliftmaster.com desde una computadora o dispositivo móvil.

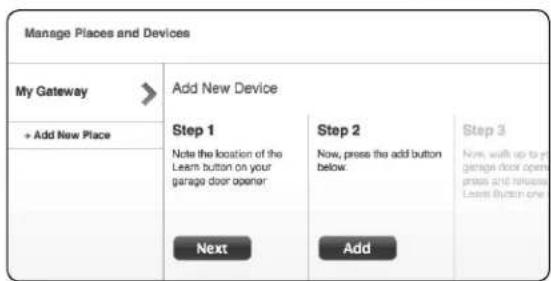

2. Haga clic en "Administrar lugares >Agregar nuevo dispositivo >Abre-puerta del garaje" ("Manage Places>Add New Device>Garage Door Opener") y siga las instrucciones.
3. Una vez que haga clic en AGREGAR (ADD), tiene 3 minutos para presionar el botón PROGRAMAR (LEARN) dos veces en el panel de control MyQ®. El LED de programación rojo se encenderá.
4. El LED de programación rojo se apagará cuando la programación esté completa. Una vez que el panel de control esté programado, este aparecerá en su pantalla. Entonces puede ponerle un nombre al dispositivo (eje., Mi Panel de Control, etc.).

Modelo 828LM LiftMaster® Internet Gateway

myliftmaster.com

Barra de empuje LED de programación (rojo) Botón "LEARN" Botón "LOCK" (SEGURO) LED TTC 1 minuto LED TTC 5 minutos LED TTC 10 minutos SENSOR ON OFF LEARN LOCK HOLD OPEN LIGHT LED de comando (amarillo) Botón "ON" (ACTIVADO) Botón "OFF" (DESACTIVADO) Botón "HOLD OPEN" (MANTENER ABIERTA) Botón "LIGHT" (LUZ) Sensor de movimiento

BARRA DE EMPUJE

Presione la barra de empuje para abrir/cerrar la puerta.

LUCES

Oprima el botón "LIGHT" para encender o apagar las luces del abre-puertas de garaje. Cuando se enciendan las luces, permanecerán así hasta que se oprima de nuevo el botón "LIGHT" o hasta que se active el abre-puertas de garaje. Una vez que el abre-puertas de garaje se active, las luces se apagarán después del período de tiempo especificado (el ajuste de fábrica es de 4-1/2 minutos). El botón "LIGHT" no controlará las luces cuando la puerta esté en movimiento.

Para cambiar el tiempo que permanecerán encendidas las luces del abre-puertas de garaje:

Mantenga oprimido el botón "LOCK" hasta que las luces del abre-puertas de garaje parpadeen. El intervalo de tiempo será indicado por la cantidad de parpadeos.

CANTIDAD DE VECES QUE PARPADEAN LAS LUCES DEL ABRE-PUERTAS DE GARAJE	1	2	3	4
TIEMPO QUE PERMANECEN ENCENDIDAS LAS LUCES DEL ABRE-PUERTAS DE GARAJE	1 12 Minutos	2 12 Minutos	3 12 Minutos	4 12 Minutos

Funcionalidad de las luces

Las luces se encenderán cuando alguien entre por la puerta del garaje abierta y se interrumpa el haz infrarrojo del sensor de inversión.

Activar:

Comience con las luces del abre-puertas de garaje encendidas. Mantenga oprimido el botón "LIGHT" hasta que se apaguen las luces del abre-puertas de garaje; a continuación, enciéndalas de nuevo.

Desactivar:

Mantenga oprimido el botón "LIGHT" hasta que se enciendan las luces del abre-puertas de garaje; a continuación, apáguelas de nuevo.*

Esta funcionalidad encenderá automáticamente las luces del abre-puertas de garaje cuando se detecte movimiento. Las luces se encenderán por el período de tiempo establecido y, a continuación, se apagarán.

Activar/Desactivar:

Deslice el selector del sensor de movimiento hacia ACTIVADO u DESACTIVADO.

TEMPORIZADOR DE CIERRE (TTC)

NOTA: NO instale este control de puerta en sistemas de abre-puertas de garaje que controlan puertas de una pieza o de vaivén.

La función del TTC cerrará automáticamente la puerta después de un periodo de tiempo especificado (1, 5 o 10 minutos). Una vez que el TTC se ha configurado y que la puerta está abierta, el LED del intervalo de cierre seleccionado parpadeará y comenzará la cuenta regresiva para cerrar la puerta. El panel de control emitirá una señal sonora y las luces del abre-puertas del garaje parpadearán antes de cerrar la puerta.

La funcionalidad TTC se desactivará si la puerta del garaje se encuentra dos obstrucciones secuenciales, o si los sensores de inversión de seguridad están instalados incorrectamente. La puerta del garaje invertirá su movimiento y se abrirá y NO se cerrará hasta que se eliminen las obstrucciones o se instalen correctamente los sensores de inversión de seguridad. Cuando la obstrucción haya sido eliminada o se hayan alineado los sensores de inversión de seguridad, la puerta se cerrará al activar el abre-puertas de garaje.

Activar:

Mantenga oprimido el botón "ON" hasta que se encienda uno de los LED del TTC. A continuación, oprima de nuevo el botón "ON" para desplazarse por las opciones de intervalos de tiempo (el LED del TTC correspondiente se encenderá para cada intervalo de tiempo). Los focos de las luces del abre-puertas de garaje parpadearán a modo de confirmación.

Desactivar:

Mantenga oprimido el botón "OFF" hasta que todos los LED TTC se apaguen y se oiga un tono proveniente de la panel de control.

Para mantener abierta temporalmente la puerta (suspender el TTC):

Oprima y suelte el botón "HOLD OPEN". Oprima otra vez el botón "HOLD OPEN" para reanudar la operación normal del TTC.

LOCK ("SEGURO")

Activar\*:

Mantenga oprimido el botón "LOCK" durante 2 segundos. El LED de comando parpadeará mientras esté activado el seguro y su control remoto portátil no operará la puerta en este momento.

Desactivar:

Mantenga oprimido de nuevo el botón "LOCK" durante 2 segundos. El LED de comando dejará de parpadear y se reanudará la operación normal.

* Su llave digital de LiftMaster® continuara trabajando cuando se activar BLOQUEO.

BORRAR DISPOSITIVOS DE LA MEMORIA

Borrar todos los datos de control remoto y entra sin llave:

1. Mantener oprimido el botón de aprendizaje en el panel de control hasta que se apague el LED (aproximadamente 6 segundos). Se borrarán todos los datos almacenados en el control remoto y en la cerradura digital. Volver a programar todo accesorio que desea usar.

NOTA: Borrar controles remotos y accesos con llave digital del panel de control, no las borra del abre-puerta del garaje; usted necesita borrar la memoria del abre-puerta del garaje por separado.

Borrar todos los dispositivos (incluyendo los accesorios MyQ®):

1. Mantener oprimido el botón de aprendizaje en el panel de control hasta que se apague el LED (aproximadamente 6 segundos).
2. Inmediatamente pulsar el botón de aprendizaje hasta que el LED se apague. Ahora todos los códigos estarán borrados Volver a programar todo accesorio que desea usar.

SI TIENE ALGÚN PROBLEMA

• Si el LED de comando amarillo no enciende, invierta los cables conectados a los terminales R y B del panel de control. Reemplace el cable si es necesario.
• Si los LED amarillo y rojo están destellando lentamente, el panel de control no es compatible con su abre-puerta de garaje.
• Si los LED amarillo y rojo están destellando rápidamente, el panel de control se está cargando y puede tomar hasta 5 minutos para que esté totalmente operativo.

GARANTÍA

UN AÑO DE GARANTÍA LIMITADA

LiftMaster garantiza al primer comprador minorista de este producto, que el mismo está libre de defectos de materiales y de mano de obra por un período de un año a partir de la fecha de compra.

MARQUE NUESTRO NÚMERO GRATUITO PARA RECIBIR SERVICIO:

1-800-528-9131

LiftMaster.com

ADVERTENCIA: La modificación de este transceptor está prohibida por la FCC y/o las normas canadienses IC. NO HAY COMPONENTES QUE NECESITEN INTERVENCIÓN DEL USUARIO. Cualquier cambio o modifi cación no aprobados explicitamente por la parte responsable del cumplimiento, podría anular la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la Parte 15 de las normas de la FCC y de las normas canadienses IC RSS-210. El uso está condicionado a lo siguiente: (1) Este dispositivo no debe causar interferencia y (2) este dispositivo debe se apto para recibir interferencia, aunque la misma pueda afectar su funcionamiento.

Este aparato digital Clase B cumple con la ICES-003 de Canadá.
