MANUAL DE USUARIO Gyspot ALU PRO FV GYS

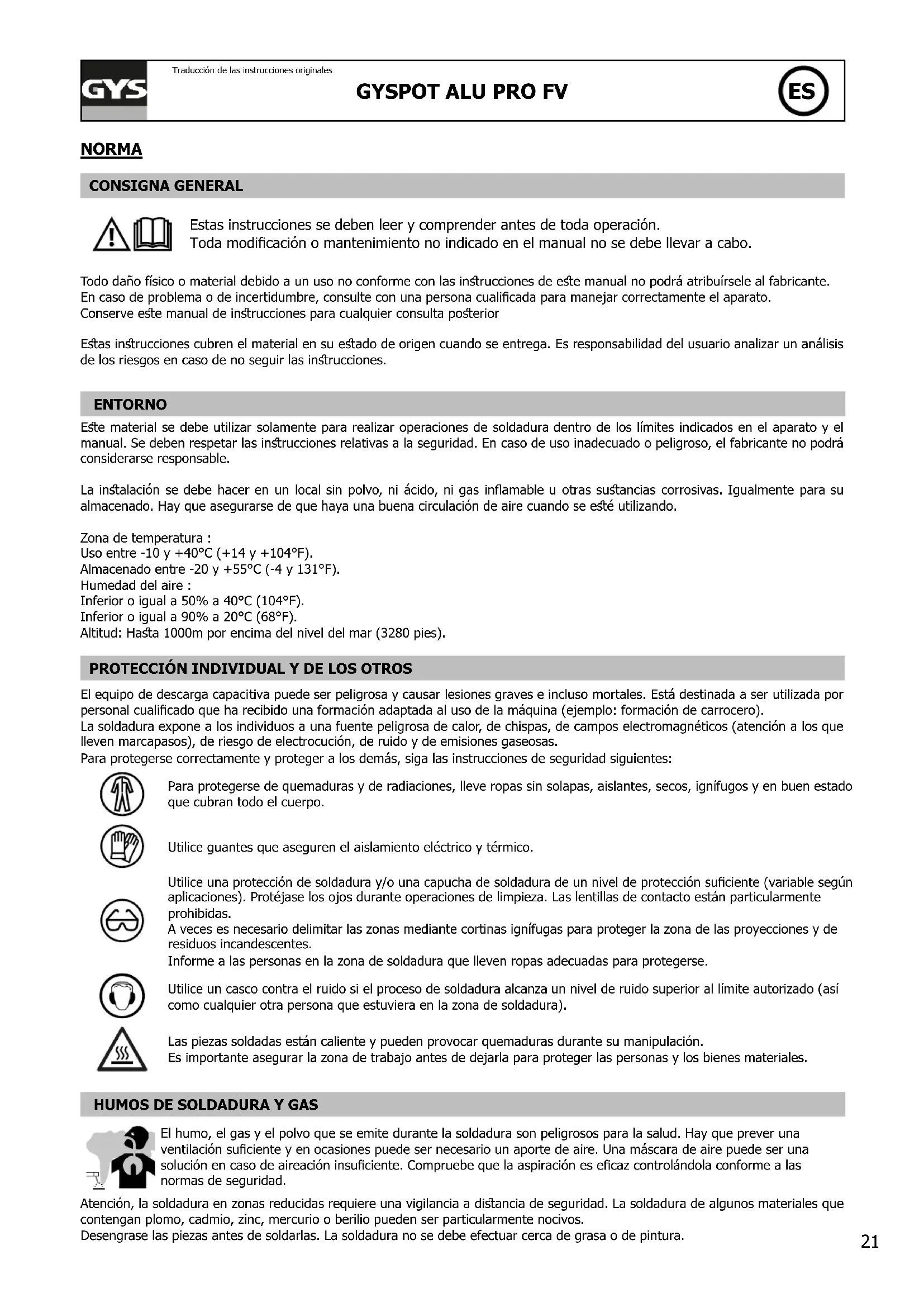

NORMA CONSIGNA GENERAL Estas instrucciones se deben leer y comprender antes de toda operación. Toda modicación o mantenimiento no indicado en el manual no se debe llevar a cabo. Todo daño físico o material debido a un uso no conforme con las inrucciones de ee manual no podrá atribuírsele al fabricante. En caso de problema o de incertidumbre, consulte con una persona cualicada para manejar correctamente el aparato.Conserve ee manual de inrucciones para cualquier consulta poerior Eas inrucciones cubren el material en su eado de origen cuando se entrega. Es responsabilidad del usuario analizar un análisis de los riesgos en caso de no seguir las inrucciones. ENTORNO Ee material se debe utilizar solamente para realizar operaciones de soldadura dentro de los límites indicados en el aparato y el manual. Se deben respetar las inrucciones relativas a la seguridad. En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable. La inalación se debe hacer en un local sin polvo, ni ácido, ni gas inamable u otras suancias corrosivas. Igualmente para su almacenado. Hay que asegurarse de que haya una buena circulación de aire cuando se eé utilizando.Zona de temperatura :Uso entre -10 y +40°C (+14 y +104°F).Almacenado entre -20 y +55°C (-4 y 131°F).Humedad del aire :Inferior o igual a 50% a 40°C (104°F).Inferior o igual a 90% a 20°C (68°F).Altitud: Haa 1000m por encima del nivel del mar (3280 pies). PROTECCIÓN INDIVIDUAL Y DE LOS OTROS El equipo de descarga capacitiva puede ser peligrosa y causar lesiones graves e incluso mortales. Está destinada a ser utilizada por personal cualicado que ha recibido una formación adaptada al uso de la máquina (ejemplo: formación de carrocero). La soldadura expone a los individuos a una fuente peligrosa de calor, de chispas, de campos electromagnéticos (atención a los que lleven marcapasos), de riesgo de electrocución, de ruido y de emisiones gaseosas.Para protegerse correctamente y proteger a los demás, siga las instrucciones de seguridad siguientes:Para protegerse de quemaduras y de radiaciones, lleve ropas sin solapas, aislantes, secos, ignífugos y en buen estado que cubran todo el cuerpo.Utilice guantes que aseguren el aislamiento eléctrico y térmico. Utilice una protección de soldadura y/o una capucha de soldadura de un nivel de protección suciente (variable según aplicaciones). Protéjase los ojos durante operaciones de limpieza. Las lentillas de contacto están particularmente prohibidas.A veces es necesario delimitar las zonas mediante cortinas ignífugas para proteger la zona de las proyecciones y de residuos incandescentes.Informe a las personas en la zona de soldadura que lleven ropas adecuadas para protegerse. Utilice un casco contra el ruido si el proceso de soldadura alcanza un nivel de ruido superior al límite autorizado (así como cualquier otra persona que estuviera en la zona de soldadura).Las piezas soldadas están caliente y pueden provocar quemaduras durante su manipulación. Es importante asegurar la zona de trabajo antes de dejarla para proteger las personas y los bienes materiales.

HUMOS DE SOLDADURA Y GAS

El humo, el gas y el polvo que se emite durante la soldadura son peligrosos para la salud. Hay que prever una ventilación suciente y en ocasiones puede ser necesario un aporte de aire. Una máscara de aire puede ser una solución en caso de aireación insuciente. Compruebe que la aspiración es ecaz controlándola conforme a las normas de seguridad. Atención, la soldadura en zonas reducidas requiere una vigilancia a diancia de seguridad. La soldadura de algunos materiales que contengan plomo, cadmio, zinc, mercurio o berilio pueden ser particularmente nocivos. Desengrase las piezas antes de soldarlas. La soldadura no se debe efectuar cerca de grasa o de pintura.Traducción de las instrucciones originales22

Traducción de las instrucciones originales

RIESGO DE FUEGO Y DE EXPLOSIÓN Proteja completamente la zona de soldadura, los materiales inamables deben alejarse al menos 11 metros. Cerca de la zona de operaciones de soldadura debe haber un anti-incendios. Atención a las proyecciones de materiales calientes o chispas incluso a través de las suras. Pueden generar un incendio o una explosión. Aleje las personas, objetos inamables y contenedores a presión a una diancia de seguridad suciente. La soldadura en contenedores o tubos cerrados eá prohibida y en caso de que eén abiertos se les debe vaciar de cualquier material inamable o explosivo (aceite, carburante, residuos de gas...). Las operaciones de pulido no se deben dirigir hacia la fuente de energía de soldadura o hacia materiales inamables.

La red eléctrica utilizada debe poseer imperativamente una toma de tierra. Una descarga eléctrica puede ser una fuente de accidente grave directo o indirecto, incluso mortal. No toque nunca las partes bajo tensión tanto en el interior como en el exterior del generador de corriente cuando ee eá encendido (antorchas, pinzas, cables, electrodos) ya que eán conectadas al circuito de soldadura. Antes de abrir el aparato, es necesario desconectarlo de la red eléctrica y esperar dos minutos, para que el conjunto de los conden- sadores se descarguen. Cambie los cables, electrodos o brazos si eos eán dañados, acudiendo a una persona cualicada. Dimensione la sección de los cables de forma adecuada a la aplicación. Utilizar siempre ropas secas y en buen eado para aislarse del circuito de soldadura. Lleve zapatos aislantes, sin importar el lugar donde trabaje.

CLASIFICACIÓN CEM DEL MATERIAL

Este aparato de Clase A no está previstos para ser utilizado en un lugar residencial donde la corriente eléctrica está suministrada por la red eléctrica pública de baja tensión. En estos lugares puede encontrar dicultades a nivel de potencia para asegurar una compatibilidad electromagnética, debido a las interferencias propagadas por conducción y por radiación con frecuencia radioeléctrica. EN 61000-3-12 Este material es conforme a la norma CEI 61000-3-12. EN 61000-3-11 Este material es conforme a la norma CEI 61000-3-11.

EMISIONES ELECTROMAGNÉTICAS

La corriente eléctrica causa campos electromagnéticos (EMF) localizados al pasar por cualquier conductor. La corriente de soldadura produce un campo electromagnético alrededor del circuito de soldadura y del material de soldadura. Los campos electromagnéticos EMF pueden alterar algunos implantes médicos, como los eimuladores cardíacos. Se deben tomar medidas de protección para personas con implantes médicos. Por ejemplo, rericciones de acceso para las visitas o una evaluación de riesgo individual para los soldadores. Todos los soldadores deben utilizar los procedimiento siguientes para minimizar la exposición a los campos electromagnéticos que provienen del circuito de soldadura:

• Coloque los cables de soldadura juntos - fíjelos con una brida si es posible;

• Coloque su torso y su cabeza lo más lejos posible del circuito de soldadura;

• No enrolle nunca los cables de soldadura alrededor de su cuerpo;

• No coloque su cuerpo entre los cables de soldadura. Mantenga los dos cables de soldadura sobre el mismo lado de su cuerpo;

• conecte el cable a la pieza lo más cerca posible de zona a soldar;

• no trabaje junto al generador, no se siente sobre ee, ni se coloque muy cerca de ee.

• no suelde cuando transporte el generador de soldadura o la devanadera. Las personas con marcapasos deben consultar un médico antes de utilizar este aparato. La exposición a los campos electromagnéticos durante la soldadura puede tener otros efectos sobre la salud que se desconocen hasta ahora.23

Traducción de las instrucciones originales

RECOMENDACIONES PARA EVALUAR LA ZONA Y LA INSTALACIÓN DE SOLDADURA Generalidades El usuario se responsabiliza de inalar y usar el aparato siguiendo las inrucciones del fabricante. Si se detectan alteraciones electromagnéticas, el usuario del material de equipo de descarga capacitiva debe resolver la situación siguiendo las recomendaciones del manual de usuario o consultando el servicio técnico del fabricante. En algunos casos, ea acción correctiva puede ser tan simple como una conexión a tierra del circuito de soldadura. En otros casos, puede ser necesario conruir una pantalla electromagnética alrededor de la fuente de corriente de soldadura y de la pieza entera con ltros de entrada. En cualquier caso, las perturbaciones electromagnéticas deben reducirse haa que no sean nocivas. Evaluación de la zona de soldadura Antes de inalar el equipo de descarga capacitiva, el usuario deberá evaluar los problemas electromagnéticos potenciales que podría haber en la zona donde se va a inalar. Lo que se debe tener en cuenta: a) la presencia, encima, abajo y en los laterales del equipo de descarga capacitiva de otros cables de red eléctrica, control, de señalización y de teléfono; b) receptores y transmisores de radio y televisión; c) ordenadores y otros materiales de control; d) material crítico, por ejemplo, protección de material indurial; e) la salud de personas cercanas, por ejemplo, que lleven eimuladores cardíacos o aparatos de audición; f) material utilizado para el calibrado o la medición; g) la inmunidad de los otros materiales presentes en el entorno. El usuario deberá asegurarse de que los aparatos del local sean compatibles entre ellos. Ello puede requerir medidas de protección complementarias; h) la hora del día en el que la soldadura u otras actividades se ejecutan. La dimensión de la zona conjunta a tomar en cuenta depende de la eructura del edicio y de las otras actividades que se lleven a cabo en el lugar. La zona se puede extender más allá de los límites de las inalaciones. Evaluación de la inalación de soldadura Además de la evaluación de la zona, la evaluación de los equipos de descarga capacitiva puede servir para determinar y resolver los problemas de alteraciones. Conviene que la evaluación de las emisiones incluya las medidas hechas en el lugar como especicado en el Artículo 10 de la CISPR 11:2009. Las medidas hechas en el lugar pueden permitir al mismo tiempo conrmar la ecacia de las medidas de mitigación. RECOMENDACIONES SOBRE LOS MÉTODOS DE REDUCCIÓN DE EMISIONES ELECTROMAGNÉTICAS a. Red eléctrica pública: conviene conectar el equipo de descarga capacitiva a la red eléctrica pública según las recomendaciones del fabricante. Si se produjeran interferencias, podría ser necesario tomar medidas de prevención suplementarias como el ltrado de la red pública de alimentación eléctrica. Se recomienda apantallar el cable de red eléctrica en un conducto metálico o equivalente para equipo de descarga capacitiva inalado de forma ja. Conviene asegurar la continuidad eléctrica del apantallado sobre toda la longitud. Se recomienda conectar el cable apantallado al generador de soldadura para asegurar un buen contacto eléctrico entre el conducto y la fuente de soldadura. b. Mantenimiento del equipo de descarga capacitiva: conviene que el equipo de descarga capacitiva eé sometido a un mantenimiento regular según las recomendaciones del fabricante. Los accesos, aperturas y carcasas metálicas eén correctamente cerradas cuando se utilice el equipo de descarga capacitiva. El equipo de descarga capacitiva no se debe modicar de ningún modo, salvo modicaciones y ajues mencionados en el manual de inrucciones del fabricante. c. Cables de soldadura: Conviene que los cables sean lo más cortos posible, colocados cerca y a proximidad del suelo sobre ee. d. Conexión equipotencial: Se recomienda comprobar los objetos metálicos de la zona de alrededor que pudieran crear un paso de corriente. En cualquier caso, los objetos metálicos junto a la pieza que se va a soldar incrementan el riesgo del operador a sufrir descargas eléctricas si toca eos elementos metálicos y el hilo a la vez. Conviene aislar al operador de ea clase de objetos metálicos. e. Conexión a tierra de la pieza a soldar: Cuando la pieza a soldar no eá conectada a tierra para la seguridad eléctrica o debido a su dimensiones y lugar, como es el caso, por ejemplo de carcasas metálicas de barcos o en la carpintería metálica de edicios, una conexión a tierra de la pieza puede reducir en algunos casos las emisiones. Conviene evitar la conexión a tierra de piezas que podrían incrementar el riesgo de heridas para los usuarios o dañar otros materiales eléctricos. Si fuese necesario, conviene que la conexión a tierra de la pieza a soldar se haga directamente, pero en algunos países no se autoriza ee conexión directa, por lo que conviene que la conexión se haga con un condensador apropiado seleccionado en función de las normativas nacionales. f. Protección y blindaje: La protección y el blindaje selectivo de otros cables y materiales de la zona puede limitar los problemas de alteraciones. La protección de toda la zona de soldadura puedes ser necesaria para aplicaciones especiales. TRANSPORTE Y TRÁNSITO DE LA FUENTE DE CORRIENTE DE SOLDADURA El aparato está equipado de un mango en la parte superior que permiten transportarlo con la mano. No se debe subestimar su peso. El mango no se debe considerar un modo para realizar la suspensión del producto. No utilice los cables para desplazar el generador de corriente de soldadura. No transporte el generador de corriente por encima de otras personas u objetos.24

INSTALACIÓN DEL MATERIAL

• Coloque la máquina en una zona lo sucientemente amplia para airearla y acceder a los comandos.

• No utilice en un entorno con polvos metálicos conductores.

• Los cables de alimentación, de prolongación y de soldadura deben ear completamente desenrollados para evitar cualquier sobrecalentamiento. El fabricante no asume ninguna responsabilidad respecto a daños provocados a personas y objetos debido a un uso incorrecto y peligroso de este aparato. MANTENIMIENTO / CONSEJOS

• Los usuarios de esta máquina deben haber recibido una formación adaptada al uso de la máquina para aprovechar al máximo sus rendimientos y realizar trabajos conformes (ejemplo: formación de carrocero).

• Compruebe que el constructor autorice el proceso de soldadura empleado antes de una operación sobre el vehículo.

• El mantenimiento y la reparación del generador solo puede efectuarla el fabricante. Toda intervención en el generador efectuado por una persona no autorizada anulará las condiciones de garantía. El fabricante declina toda responsabilidad respecto a cualquier accidente que provenga poeriormente a ee intervención.

• Corte el suminiro eléctrico, luego desconecte el enchufe y espere 2 minutos antes de trabajar sobre el aparato. En su interior, la tensión y la intensidad son elevadas y peligrosas.

• Todas las herramientas de soldadura sufren un deterioro durante su uso. Vigile que las herramientas eén limpias para que la máquina ofrezca el máximo de posibilidades.

• Controle regularmente el eado del cable de alimentación eléctrica y del cable del circuito de soldadura. Si hubiera signos de daño aparentes, haga que el fabricante, su servicio poventa o una persona con cualicaciones similares las reemplace para evitar cualquier daño.

• Deje los oricios del equipo libres para la entrada y la salida de aire. ALIMENTACION ELECTRICA Este material incluye una clavija de 16 A de tipo CEE7/7 y se debe conectar a una instalación eléctrica monofásica de 90 a 240 V (50-60 Hz) de tres hilos con el neutro conectado a tierra. La corriente efectiva absorbida (I1e) está señalada sobre el equipo para condiciones de uso máximas. Compruebe que el suministro eléctrico y sus protecciones (fusible y/o disyuntor) sean compatibles con la corriente necesaria durante su uso. En ciertos países puede ser necesario cambiar la toma de corriente para permitir condiciones de uso máximas. El segmento horizontal al centro del jador parpadeante en rojo para indicar que el aparato está alimen- tado en vigilia. El aparato se pone en protección si la tensión de alimentación está superior a 265V. El aparato impide la carga de los condensadores. Para indicar este defecto, los 3 segmentos horizontales al centro del jador se encienden tanto que el defecto está presente. Carga de los condensadores: El parpadeo del jador indica que el GYSPOT ALU está cargando los condensadores al valor de consigna. En caso de defecto de carga de los condensadores, el mensaje « DEF » ja. Apagar y enciende el aparato. Si el mensaje persiste, sírvase contactar el departamento post venta de la sociedad GYS.

CARACTERÍSTICAS ELÉCTRICAS

Tensión de alimentación asignada U

1 ~ 90-240 V Frecuencia 50/60 Hz Tensión en vacío asignada U

0,2 kVA Corriente de alimentación continua I

Temperatura ambiente de funcionamiento De +5°C a +40°C Temperatura ambiente de almacenamiento y transporte De -25°C a +55°C Traducción de las instrucciones originales25

DESCRIPCION DEL APARATO (PAGINA 2) El desabollador GYSPOT ALU permite desabollar las carrocerías en aluminio soldando las clavijas M4 en aluminio por descarga del condensador. Los condensadores tienen una capacidad de 66 milliFarads. Salida cable pistola (Fig. I-

La cara frontal tiene un teclado con 4 teclas y un jador con LEDs 7 segmentas (Fig. II) El aparato está equipado con: - 1 cable de masa (longitud 3m – Ø 35 mm²) conectado a 3 terminales de latón. - 1 pistola con cable (longitud 3m – Ø 25 mm²) para soldar las clavijas Ø 4 – M4: Aluminio magnesio (AlMg3) o Aluminio silicio (AlSi12). Al encender el aparato, puede aparecer un mensaje de error indicando que el gatillo de la pistola se ha quedado pres- ionado. Es posible que el botón esté bloqueado o que esté en cortocircuito.

• En el primer caso, desbloquee el botón para que vuelva a su posición normal.

• En el segundo caso, devuelva el producto a su distribuidor para reparación. UTILIZACION El GYSPOT ALU fue concebido para efectuar los trabajos de reparación de las carrocerías en aluminio, que tienen pequeñas marcas, las rayas o los impactos de granizo. El GYSPOT ALU suelda las clavijas M 4 por descarga de condensador. La descarga de los condensadores empieza cuando la boquilla de la pistola está activada. La soldadura está muy rápida (2 a 3 milisegundos). El aparato puede ser programado en dos modos diferentes: - Modo tensión: La tensión está programable desde 50 hasta 200 V. - Modo potencia: La potencia está programable de L,1-9,H : o El pasaje de un modo a otro se hace apoyando sobre la tecla ‘modo’ (Fig. II-

). Consulte la tabla de correspondencia potencia en función de la tensión (g. III). o Apoyar sobre el conmutador marcha/parada situado a la derecha del teclado (Fig. II-

o Nota: el accesorio « adaptador de masa » esta montado de origen o Decapar la zona que enderezar, de tal manera que los 3 terminales de latón estén en contacto con la carrocería. o Posicionar la clavija en el mandril. Ajustar si es necesario el tornillo de reglaje al tope de la clavija (ver foto más abajo) o Para tener una correcta soldadura, la cabeza de la clavija debe adelantar de un milímetro aproximo de la boquilla (

sobre la foto más abajo) o El reglaje de esta posición de la cabeza de la clavija se hace apretando/desapretando la tuerca sobre el tornillo de reglaje (

Foto más abajo) A la entrega de la pistola, el tornillo de reglaje

está desapretado y el cursor

está al tope. Este reglaje permite ejer- citar una fuerza de aproximo 20 N al momento de la activación del tiro, lo que conviene para soldar las clavijas aluminio M4. El tornillo permite de reglar la fuerza de apoyo del resorte cuando el tiro está activado así que compensar su usura. Arreglar el valor de la tensión por el intermediario de las teclas + y -. A la puesta bajo tensión el valor de la potencia por defecto está 5 lo que corresponde a 100 voltios En general, el valor para tener una buena soldadura de una clavija de diámetro 4 para desabollar está de 90 V. Lo que corresponde a una potencia de 4. El valor de la tensión aumenta con el espesor de las chapas. Cuidado, una tensión demasiada elevada puede dañar el suporte. Para una correcta soldadura, sólo la « punta de clavija » debe ser en contacto con la pieza. Ejercer una ligera prensión sobre la pistola sin aplastar la « punta » de la clavija, mantener la pistola perpendicularmente a la chapa. La descarga de los condensadores se hace automáticamente desde que la boquilla de la pistola está jada en el anillo. A este momento la clavija está soldada. La duración de la soldadura está inferior a 3 milisegundos. Para enderezar óptimamente, aconsejamos calentar la pieza. Traducción de las instrucciones originales26

Boquilla en cobre a 4 grietas para soldar las clavijas M4 (diámetro Ø 4 mm) Pistola a activación automática sin gatillo

La cabeza de la clavija debe adelantar de un milímetro aproximo.

Tornillo de reglaje de la posición de la clavija.

La clavija debe ser perpendicularmente a la chapa. No ejercer una prensión muy fuerte para no aplastar la punta. Sólo la punta está en contacto con la chapa.

Un tornillo fresado con un cursor

permite reglar la compresión del resorte durante la activación del tiro. PROTECCIÓN TERMICA DEL GÉNÉRADOR El aparato tiene un sistema de protección térmica automático. Este sistema bloca la utilización del generador durante unas minutas en caso de utilización demasiado intensiva. En este caso, el indicador amarillo de defecto térmico (g. II-

) se enciende. GARANTÍA La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra) La garantía no cubre:

• Todas las otras averías resultando del transporte

• El desgaste normal de las piezas (cables, pinzas…)

• Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)

• Los fallos relacionados con el entorno (polución, oxidación, polvo…) En caso de fallo, regresen la maquina a su distribuidor, adjuntando:

• Un justicativo de compra con fecha (recibo, factura…)

Traducción de las instrucciones originales27
