MANUAL DE USUARIO Revolution X Pro Controller Nacon
Gracias por comprar este producto de NACON®.
Este producto ha sido diseñado para mejorar tu experiencia de juego. Por favor, conserva este manual de instrucciones para futura referencia.
Garantía
Este producto con la marca registrada NACON está garantizado por el fabricante durante un periodo de 2 años a partir de la fecha de compra, y durante este periodo se sustituirá de forma gratuita por el mismo modelo u otro similar, a nuestra discreción, si existe un defecto debido a deficiencias del material o la fabricación. Para cualquier solicitud o reclamación de garantía, conserva la prueba de compra mientras dure la garantía. Sin dicho documento, no podremos procesar tu solicitud. Debe conservarse el envoltorio original para todas las compras a distancia (por correo e internet). Esta garantía no cubre defectos producidos por daños accidentales, uso indebido o desgaste. Esto no afecta a tus derechos legales. Para acceder a la declaración de conformidad, visita: https://my.nacongaming.com/es-ES/support
Especificaciones del producto
Mando de juego con cable para consola Xbox
Joystick asimétrico, amplitud de 44° to 30°
Conector Jack de 3,5 mm para auriculares con micrófono
Mando configurable a través de su interfaz
Interruptor trasero para seleccionar el perfil personalizado
Cable USB de 3 m, extraíble
Compatible con consolas Xbox y PC
Peso: 260 g sin cable ni pesas adicionales
Altura × anchura x profundidad: 154 x 97 x 58 mm
Longitud del cable : 3 m aproximadamente
Input/Entrada 5 V DC 500 mA
---: Alimentación corriente continua
Contenido de la caja
Mando de juego
Quick IB
Garantía
Conformidad
Tarjeta explicativa para la activación del Dolby
Bolsa de transporte
Cable trenzado de 3 m
Una caja con 2 cabezales para joystick extra y 3 pares de pesas
Partes de mando
01 Joystick analógico izquierdo 44° con botón digital
02 Joystick analógico derecho 44° con botón digital
03 Cruceta
04 Botones de acción A/B/X/Y
05 Botón superior izquierdo LB
06 Botón superior derecho RB
07 Gatillo trasero izquierdo LT
08 Gatillo trasero derecho RT
09 Botón VIEW (Vista)
10 Botón MENU
11 Botón XBOX
12 Indicador de estado
13 Botón SHARE (compartir)
14 Conector jack de 3,5 mm
15 Cable USB de 3 m integrado
16 Leds indicadores del perfil utilizado
17 Interruptor de perfil estándar /perfiles personalizados
18 Botón de selección del perfil
19 Botón de atajo programable S1
20 Botón de atajo programable S2
21 Botón de atajo programable S3
21 Botón de atajo programable S4
I Uso del mando con la Xbox
- Conecte el cable USB a un puerto libre de la consola Xbox. Cuidado de no tocar los sticks o los gatillos al poner el mando en funcionamiento.
Cuando el led blanco (N°12) esté fijo, el mando estará listo para utilizarlo.
- Si la consola está apagada, pulse el botón Xbox del mando para encender la consola o pulse el botón X de la Xbox.
-¡Ya puede empezar a jugar!
- El mando se apagará en cuanto se desconecte el cable USB.
I Cómo usar este mando en PC
El mando Revolution X también es un periférico Plug-n-Play. En otras palabras, durante la primera conexión del mando al ordenador se instalarán automáticamente los drivers necesarios. Estos son los pasos detallados que se deben seguir:
Encienda el ordenador, espere a que se inicie y acceda al escritorio de Windows.
Localice un puerto USB libre en el PC y conecte el cable USB del mando Revolution X.
Windows detectará el nuevo periférico y, después de unos segundos, iniciará la instalación de los drivers adecuados. El proceso se indicará mediante un pequeño icono en la barra de tareas.
La instalación será más o menos lenta según la velocidad del sistema. Al final del proceso, se visualizará el mensaje siguiente: «Ya puede empezar a utilizar su Revolution X».
Configuración de las teclas de atajo:
Las 4 teclas de atajo se pueden configurar de dos formas distintas:
Mediante la aplicación y personalización «Revolution X» en modo avanzado.
Directamente, en el modo clásico según el siguiente procedimiento en modo clásico.
Atención, el siguiente procedimiento solo es válido en modo clásico, en modo avanzado deberá configurar las teclas de atajo pasando por la aplicación Revolution X.
1 Asegúrese de que el interruptor de perfil estándar / perfiles personalizados (N°17) está correctamente en la posición alta en el modo clásico (estándar)
2 Pulse y mantenga pulsado el botón de perfil durante 3 segundos
Los 4 leds de los perfiles se apagarán y el círculo luminoso del joystick derecho parpadeará.
3 Pulse el botón de atajo (S1, S2, S3 o S4) que desee «programar», se iluminará el led correspondiente al botón.
4 Pulse el botón que desee asociar al atajo
5 El led asociado al atajo parpadeará 3 veces, su asociación se ha realizado.
6 Si ha asociado el botón incorrecto, repita simplemente el paso 4 y asocie el botón deseado.
7 Para asociar otro atajo a otro botón, repita los pasos 3-5
8 Para eliminar una asociación, una vez seleccionado el atajo (paso 3), pulse de nuevo este mismo atajo, el led correspondiente a este atajo parpadeará 3 veces.
9 Una vez finalizada la configuración, para salir de este modo pulse el botón de perfil durante 3 segundos.
Los leds de perfiles se apagarán y el piloto luminoso se quedará fijo.
1 Perfil personalizable
El mando Revolution X cuenta con un interruptor en la parte trasera para utilizar hasta 4 perfiles totalmente personalizables. Puede encontrar la aplicación en la tienda de Microsoft. La aplicación es compatible con Windows 10 y la consola Xbox.
Descargue la aplicación de personalizaciones llamada: Revolution X
Una vez instalada la aplicación, diviertase personalizando su mando según sus juegos preferidos.
Nota: El mando puede memorizar únicamente 4 perfiles personalizados.
Gracias a la interfaz, puede:
- Modificar la curva de los joysticks derecho e izquierdo, así como sus zonas muertas.
- Reasignar los botones del mando (excepto los botones View, Menú, Xbox, Share).
- Modificar las zonas muertas de los gatillos traseros, derecho e izquierdo.
- Personalizar los niveles de vibración del mando y de los gatillos
- Pasar de una cruceta de 8 direcciones a una de 4 direcciones y viceversa.
- Personalizar los atajos
- Actualizar el mando Revolution X
Cómo pasar del modo clásico al modo avanzado
Una vez descargada la aplicación, antes de abrirla, asegúrese de que el mando esté conectado a su consola u ordenador personal.
Asegúrese de que el interruptor de modo clásico/avanzado está correctamente en modo clásico posición alta
Ya puede abrir la aplicación y seguir las instrucciones en la pantalla para personalizar su perfil.
Una vez personalizado su perfil y cerrada la aplicación, puede pasar de un modo al otro moviendo el interruptor (n°16) hacia arriba para el modo Xbox, hacia abajo para el modo avanzado. Puede pasar de un perfil a otro pulsando el botón perfil (N°18)

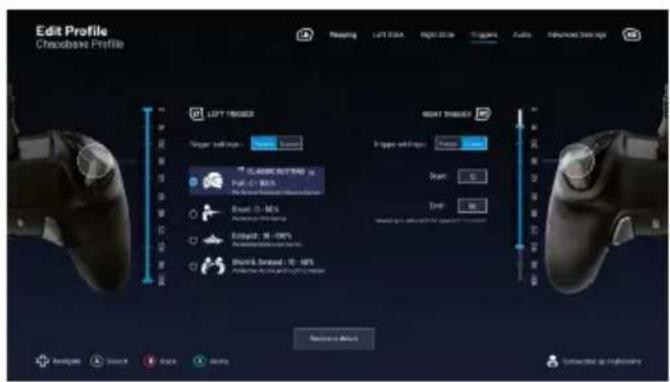

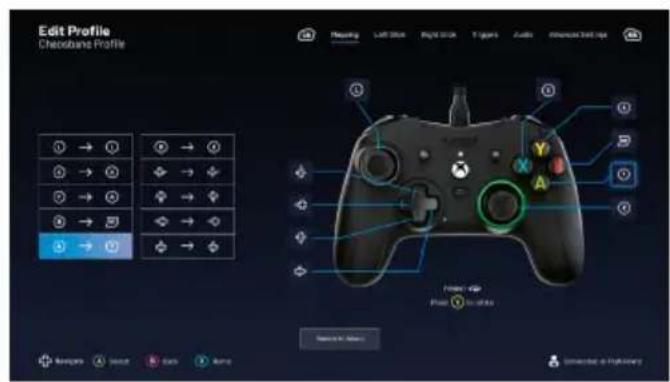

Descripción de la aplicación
Para activar el Dolby, siga los pasos siguientes:
1 - Diríjase a la tienda de Microsoft
2 - Descargue la aplicación gratuita Dolby Access
3 - Conecte su mando
La aplicación reconocerá automáticamente el mando y activará el Dolby para auriculares
Disposiciones acerca de los aparatos eléctricos y electrónicos
Cuando en un producto se indica el símbolo del contenedor tachado, significa que dicho producto se rige por la directiva europea 2002/96/EC. Consulta a las autoridades pertinentes para informarte acerca del sistema local de recogida selectiva de basuras para productos eléctricos y electrónicos. Cumple la normativa local y no elimines los productos antiguos junto a los residuos domésticos. La correcta eliminación de los productos antiguos evita posibles consecuencias negativas para el medio ambiente y la salud humana.
El producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden reciclarse y reutilizarse.
I Precauciones de uso
- Este producto ha sido diseñado para usarse únicamente en interior. No exponerlo a la luz directa del sol o las inclemencias del tiempo.
-
No exponer el producto a salpicaduras, la lluvia, goteos ni la humedad. No sumergirlo en líquidos.
-
No exponer al polvo, un alto nivel de humedad, temperaturas extremas ni impactos mecánicos.
- No usar ni abrir el equipo si está averiado. No intentar repararlo.
- Para cualquier otro tipo de limpieza externa, usar únicamente un trapo suave, limpio y húmedo. Los detergentes pueden dañar los acabados y penetrar en interior del producto.
- Nunca transportar el producto sosteniéndolo por los cables.
- Este producto no ha sido diseñado para personas (incluso niños) que sufran de discapacidad física, sensorial o mental o por un usuario que no posea la experiencia o los conocimientos necesarios y apropiados (a menos que, previamente, haya recibido consejos e instrucciones sobre el uso de este periférico por parte de una persona responsable de dicho usuario). No dejar el producto sin vigilancia ni al alcance de los niños. No apto para niños menores de 7 años, el cable puede enrollarse en el cuello.
- La temperatura máxima de funcionamiento no debe superar los 35 °C.
Ergonomía
Mantener la mano en la misma posición durante un periodo prolongado puede provocar dolores o irritaciones. Si este problema ocurre en reiteradas ocasiones, consulte con un médico. Como medida de precaución, recomendamos tomar un descanso de 15 minutos cada hora.
Hotline
Para cualquier información, puede contactar con el servicio de atención al cliente. Para esto, le recomendamos que se asegure previamente de disponer de un máximo de información acerca del problema y el producto.
Dirección electrónica: support.es@nacongaming.com
Tel.: (+34)900993359
Página web: www.nacongamers.es
Dirección postal:
Nacon Gaming ESPAÑA
S.L. - C/ Musgo 5, 2ª planta, 28023 Madrid, Spain
