MANUAL DE USUARIO Luxe LP ION

• macOS: Click the upper-left "apple" icon then click System Preferences Sound. Click the Output tab. From the menu, select Internal Speakers if you are using the computer's internal speakers or select Headphones if you are using speakers or headphones attached to the computer's 1/8" headphone output. BEFORE RETURNING THE PRODUCT, please contact ION Audio for technical support at ionaudio.com/support11 Guía de usuario (Español) Introducción Gracias por comprar el Luxe LP. En ION, su entretenimiento es tan importante para nosotros como para usted. Por eso es que diseñamos nuestros productos con una sola cosa en mente—hacer que su vida sea más divertida y cómoda. Contenido de la caja Luxe LP Adaptador de alimentación Cubierta antipolvo Alfombrilla antideslizante de fieltro Adaptador para 45 RPM Cable USB Guía de inicio rápido Manual sobre la seguridad y garantía Importante: Visite ionaudio.com para descargar el software EZ Vinyl/Tape Converter gratis. Soporte Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite ionaudio.com. Para obtener soporte adicional del producto, visite ionaudio.com/support. Instalación

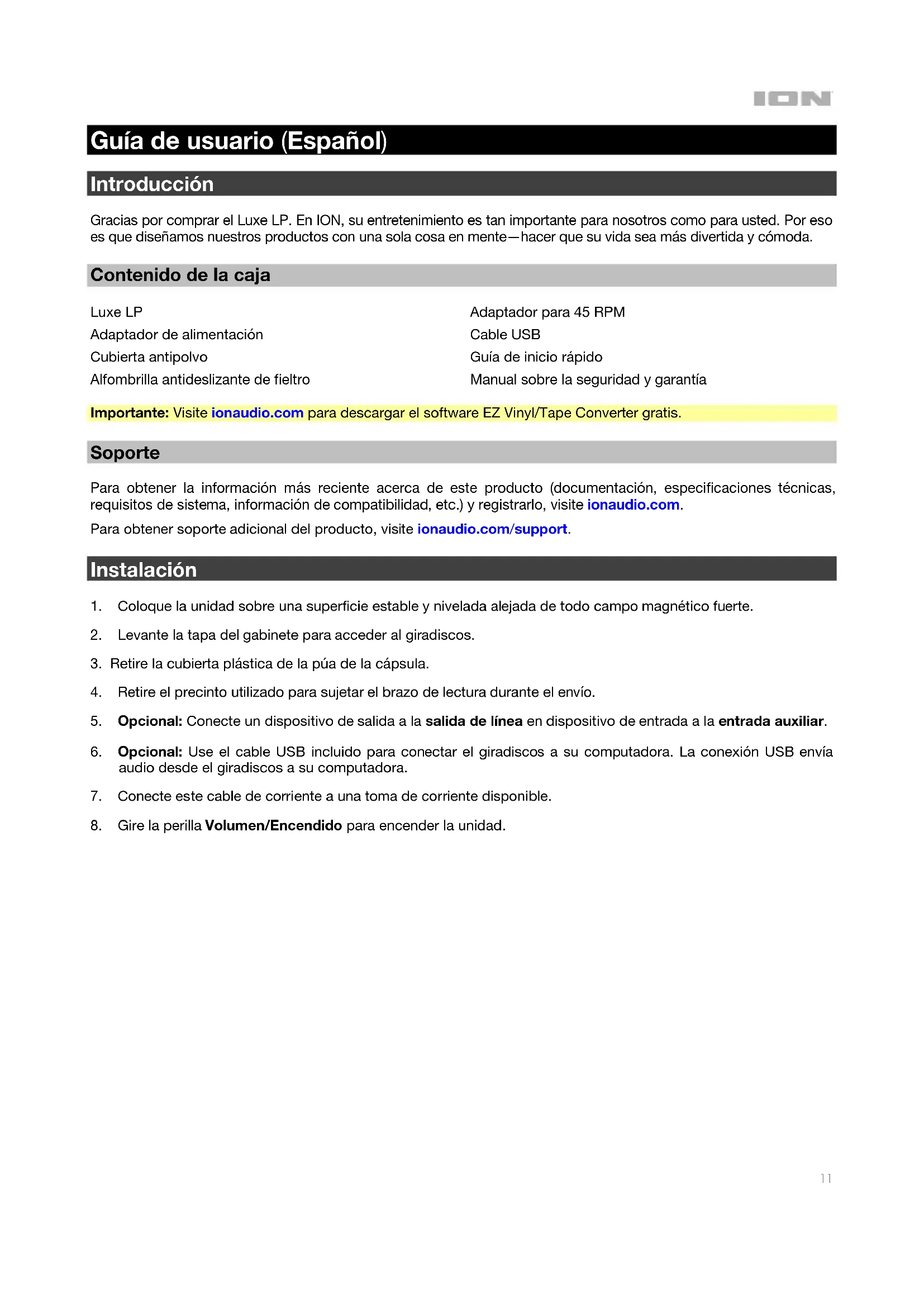

1. Coloque la unidad sobre una superficie estable y nivelada alejada de todo campo magnético fuerte.

2. Levante la tapa del gabinete para acceder al giradiscos.

3. Retire la cubierta plástica de la púa de la cápsula.

4. Retire el precinto utilizado para sujetar el brazo de lectura durante el envío.

5. Opcional: Conecte un dispositivo de salida a la salida de línea en dispositivo de entrada a la entrada auxiliar.

6. Opcional: Use el cable USB incluido para conectar el giradiscos a su computadora. La conexión USB envía

audio desde el giradiscos a su computadora.

7. Conecte este cable de corriente a una toma de corriente disponible.

8. Gire la perilla Volumen/Encendido para encender la unidad.12

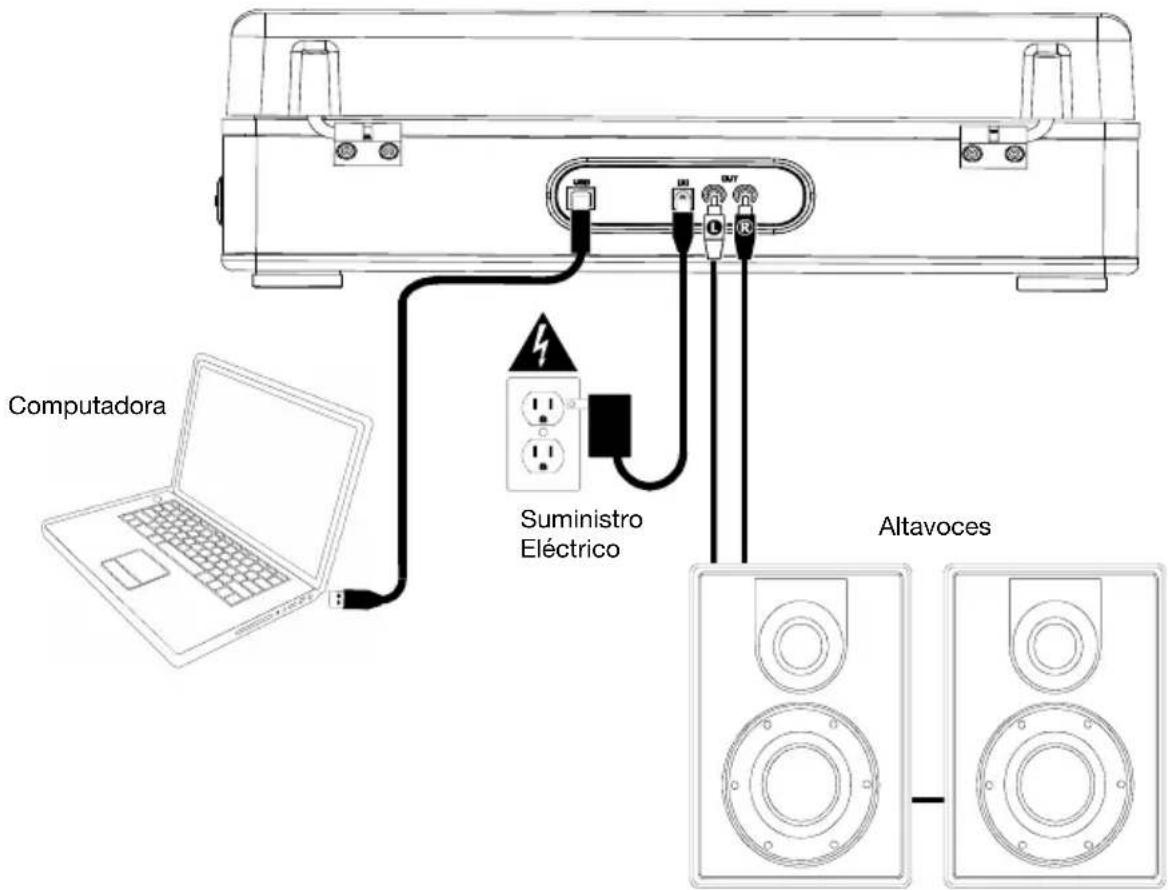

Diagrama de conexión Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

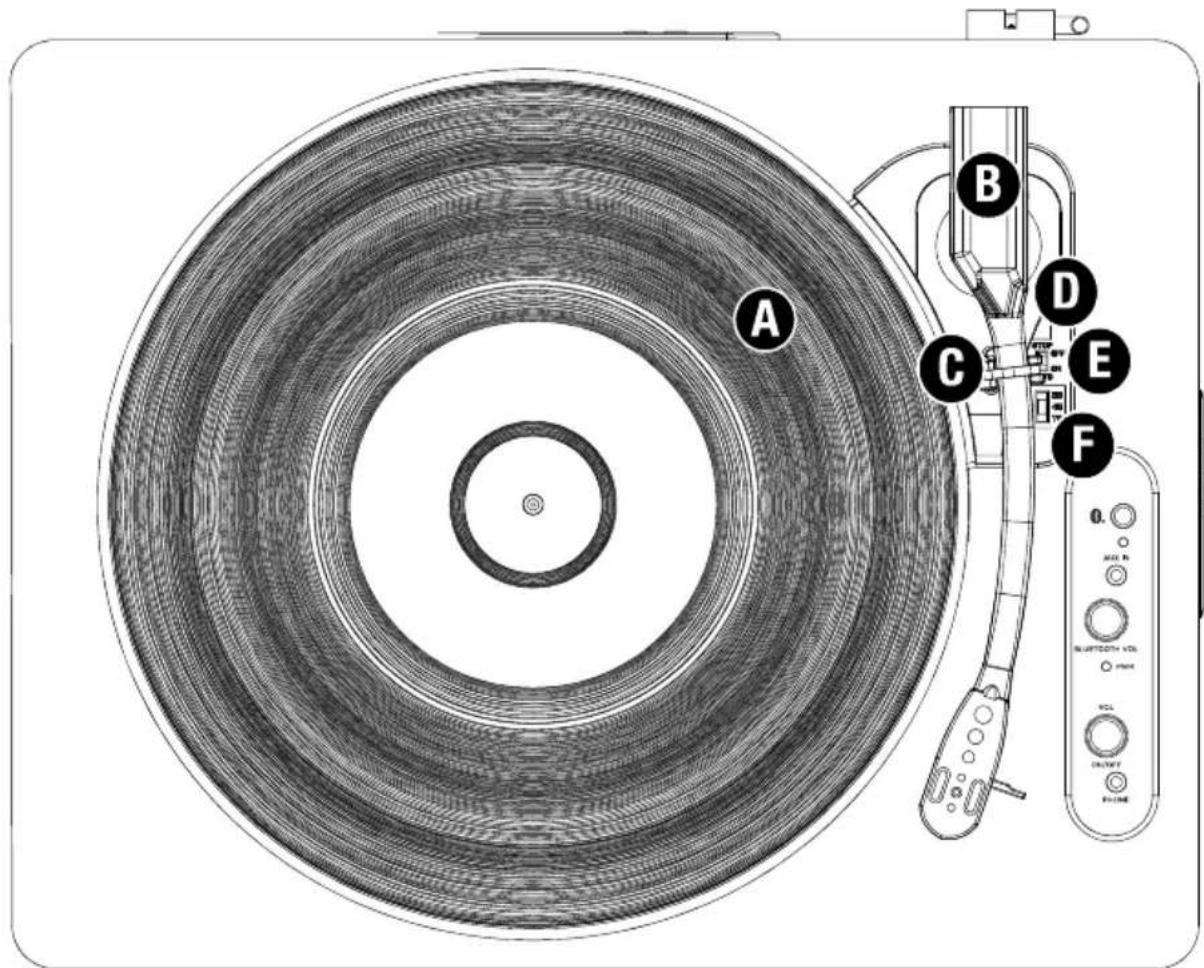

A. Plato: Coloque aquí su disco. B. Brazo: Sigue el surco en un disco de vinilo. Cuando el brazo de lectura llega al centro del disco de vinilo que se está reproduciendo, volverá automáticamente al soporte del brazo. C. Clip del brazo: Este clip diseñado especialmente fija el brazo mientras está en reposo o no se usa. El clip ha sido diseñado para que permanezca hacia arriba mientras está desbloqueado. D. Palanca de subir / bajar: Sube y baja el brazo. E. Interruptor de parada automática: Este interruptor activa y desactiva la parada automática. Cuando la parada automática está activada, el plato comienza a girar cuando el brazo se coloca sobre el disco y se detiene cuando llega al final del mismo. (Si está desactivada, el plato gira siempre, independientemente de la posición del brazo.) F. Conmutador de 33 / 45 / 78 RPM: Este conmutador controla las RPM del plato del giradiscos. Nota: Para obtener los mejores resultados al reproducir discos de vinilo de 78 RPM, use una púa para 78 (que se vende por separado). Use sólo una púa para 78 con los discos de vinilo de 78 RPM. Adquiera la púa para 78 en ionaudio.com.14 Panel UI G. Botón Bluetooth: Pulse este botón para comenzar el apareamiento Bluetooth. El LED parpadea cuando se está apareando con un dispositivo Bluetooth y permanece encendido permanentemente una vez totalmente apareado. Si tras 1 minuto no puede encontrarse ningún altavoz Bluetooth con el cual aparearse, el transmisor Bluetooth se desactivará y el LED se apagará. Si está actualmente conectado a un altavoz Bluetooth, mantenga pulsado este botón para desconectar del altavoz. H. Entrada auxiliary: Conecte a esta entrada auxiliar estéreo de 1/8 pulg. un reproductor de CD, un reproductor de medios digitales u otra fuente de audio. El audio proveniente de la entrada Aux también se transmite por la conexión Bluetooth.

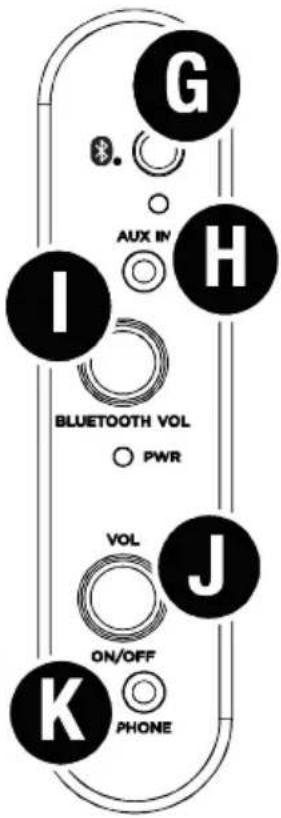

I. Volumen de Bluetooth: Esta perilla se utiliza para ajustar el volumen de un

altavoz Bluetooth conectado. J. Volumen/Encendido: Esta perilla se usa para encender el Luxe LP y para ajustar el volumen. Para encender o apagar el Luxe LP, simplemente gire la perilla. Sentirá un clic cuando el Luxe LP se encienda. Para ajustar el volumen, gire la perilla a la izquierda o a la derecha. CONSEJO: Debido a la naturaleza de Bluetooth, la salida del altavoz de Luxe LP y la salida del altavoz Bluetooth no estarán sincronizadas. Baje este volumen cuando transmita a un altavoz Bluetooth. K. Conector para auriculares: Conecte auriculares (que se venden por separado) para escuchar sus discos de vinilo. Panel trasero

L. Salida de audio USB: Use el cable USB incluido para conectar el giradiscos a su computadora. La conexión USB envía audio desde el giradiscos a su computadora. Para obtener información, consulte la sección Cómo usar el Luxe LP con su computadora. M. Entrada del cavo de alimentación: Use el adaptador incluido para conectarlo al tomacorriente de pared. N. Salida RCA: El audio del disco de vinilo que se está reproduciendo se aplica a esta salida de audio RCA de nivel de línea. Esta salida no debe conectarse a dispositivos de nivel fonográfico. ADVERTENCIA: Las salidas RCA son para nivel de LÍNEA. Conéctelas sólo a las entradas de nivel de línea (LINE). Puede dañar el receptor si enchufa un dispositivo de nivel de línea en una entrada de nivel fonográfico (PHONO).15 Funcionamiento Reproducción ¡Hay 3 maneras de escuchar sus discos de vinilo con Luxe LP:

1. Puede conectar el Luxe LP a un altavoz Bluetooth. Consulte la sección Apareamiento del Luxe LP

con un altavoz Bluetooth para más detalles.

2. Si prefiere usar sus propios altavoces estéreo, puede conectar las salidas RCA de Luxe LP a un

sistema estéreo o a altavoces alimentados. No las conecte a entradas de nivel fonográfico—las salidas RCA del Luxe LP son de nivel de línea y podrían dañar un dispositivo con entradas de nivel fonográfico. (Cualquier otro tipo de entrada estándar, tal como CD, entrada Aux o Cinta, es aceptable).

3. Puede escuchar a través de los altavoces de su ordenador o auriculares conectados al mismo, una vez

que el dispositivo de entrada de la placa de sonido de su ordenador se configure como USB PnP Audio Device (Dispositivo de audio USB PnP) o USB Audio Device (Dispositivo de audio USB), dependiendo de su sistema operativo Windows (USB PnP Audio Device para macOS) y de si está grabando y monitorizando con el software EZ Vinyl/Tape Converter o similar (el Luxe LP no puede utilizarse como dispositivo de reproducción para el audio de su ordenador). Consulte la sección Cómo configurar la tarjeta de sonido de su computadora como dispositivo de reproducción predeterminado para más detalles acerca de cómo configurar la reproducción del sonido. Nota (solo para modelos europeos): El Luxe LP se apagará automáticamente tras 10 minutos si no se reproduce ningún audio. Apareamiento del Luxe LP con un altavoz Bluetooth El Luxe LP cuenta con un transmisor Bluetooth que transmite audio a un altavoz Bluetooth de forma inalámbrica.

1. Encienda su altavoz Bluetooth y asegúrese de que se encuentre en modo de apareamiento.

2. Encienda el giradiscos Luxe LP.

3. Pulse y suelte el botón de Bluetooth el Luxe LP para comenzar el apareamiento con su dispositivo

Bluetooth. Una vez conectado con el altavoz Bluetooth, el LED Bluetooth del Luxe LP permanecerá iluminado. Su altavoz Bluetooth también debería indicar que está apareado. Nota: Luxe LP se conectará con el altavoz Bluetooth más cercano. Si tras 20 minutos no puede encontrarse ningún altavoz Bluetooth con el cual aparearse, el transmisor Bluetooth se desactivará y el LED se apagará. Nota: El alcance máximo se logra cuando se utilizan dispositivos con Bluetooth 4.0 o superior.

4. Reproduzca música en su giradiscos Luxe LP. Si está conectado con un altavoz Bluetooth y no

escucha el audio, intente pulsar el botón reproducir en el altavoz Bluetooth o intente pulsar el botón de Bluetooth en el Luxe LP.

5. Ajuste el volumen de su altavoz Bluetooth (si aplica) con la perilla de volumen del Luxe LP para

controlar el nivel de salida.

6. Para desconectar el apareamiento, mantenga pulsado el botón de Bluetooth en el Luxe LP, apague el

giradiscos Luxe LP o apague el apareamiento Bluetooth en su altavoz Bluetooth. Nota: Aleje otros receptores/altavoces Bluetooth fuera del alcance del Luxe LP (10 metros o más) para desconectarlos a fin de conectar su altavoz Bluetooth.16 Cómo usar el Luxe LP con su computadora Cómo grabar Para grabar música en su ordenador, puede usar el EZ Vinyl/Tape Converter de ION y un cable USB. EZ Vinyl/Tape Converter guarda conveniente sus grabaciones en su computadora. Después de terminar de convertir su vinilo, puede quemarlo en CD o cargarlo en dispositivos de medios portátiles. Visite ionaudio.com para descargar el software EZ Vinyl/Tape Converter gratis.

1. Con EZ Vinyl/Tape Converter instalado en su computadora, use el cable USB incluido para conectar el

puerto USB del Luxe LP a un puerto USB disponible de su computadora.

2. En su computadora, puede abrir EZ Vinyl/Tape Converter yendo al menú Start All Programs (Inicio

Todos los programas) (Windows) o al menú Applications (Aplicaciones) (macOS).

3. Siga las instrucciones de la pantalla para preparar su grabación. Cuando se le indique que reproduzca

su música, lleve el brazo del Luxe LP sobre el disco para iniciar la reproducción. Nota: Para escuchar el disco mientras se reproduce, óigalo por los altavoces de su computadora o conecte las salidas RCA del Luxe LP a un sistema estéreo o altavoces alimentados. No las conecte a entradas de nivel fonográfico—las salidas RCA del Luxe LP son de nivel de línea y podrían dañar un dispositivo con entradas de nivel fonográfico.

4. Cuando termine el disco, el brazo de lectura del Luxe LP volverá automáticamente al clip del brazo.

Visite ionaudio.com/computer-optimization para más información sobre la optimización de su computadora para audio. Reproducción Puede escuchar la música en su computadora a través de su altavoz interno o de auriculares conectados a la misma. (El Luxe LP no se puede usar como dispositivo de reproducción para el audio de su computadora.) Para escuchar el disco mientras se reproduce, óigalo por altavoces Bluetooth, los altavoces de su computadora o conecte las salidas RCA del Luxe LP a un sistema estéreo o altavoces alimentados. No las conecte a entradas de nivel fonográfico—las salidas RCA del Luxe LP son de nivel de línea y podrían dañar un dispositivo con entradas de nivel fonográfico.17 Solución de problemas Si experimenta alguna dificultad, consulte los pasos de solución de problemas que se indican a continuación, como también el manual de EZ Vinyl/Tape Converter. Si está grabando en una computadora:

• Asegúrese de que el Luxe LP esté encendido y que la púa esté sobre el disco.

• Haga que el Luxe LP esté seleccionado como dispositivo de grabación predeterminado de su computadora (consulte las instrucciones de más abajo).

• Si está escuchando por los altavoces de la computadora, asegúrese de que estos estén seleccionados como dispositivo de reproducción predeterminado de la misma (consulte las instrucciones de más abajo). Como alternativa, puede usar Bluetooth o las salidas RCA para conectar el Luxe LP a un sistema estéreo o a altavoces alimentados. No conecte las salidas RCA a entradas de nivel fonográfico—las salidas RCA del Luxe LP son de nivel de línea y podrían dañar un dispositivo con entradas de nivel fonográfico. Nota: Las salidas RCA monitorean la señal proveniente del giradiscos y no la señal proveniente de su computadora.

• Desconecte y vuelva a conectar el cable USB entre el Luxe LP y la computadora. No oigo ningún audio cuando reproduzco la música:

• Si está reproduciendo la música de un vinilo: o Asegúrese de que el Luxe LP esté encendido y que la púa esté sobre el disco. o Use Bluetooth o las salidas RCA para conectar el Luxe LP a un sistema estéreo o a altavoces alimentados. No conecte las salidas RCA a entradas de nivel fonográfico—las salidas RCA del Luxe LP son de nivel de línea y podrían dañar un dispositivo con entradas de nivel fonográfico.

• Si está reproduciendo la música de la computadora: o Asegúrese de que el volumen del reproductor de música del software esté ajustado a un valor alto. o Asegúrese de que el volumen de su computadora esté ajustado a un valor alto. o Asegúrese de que los altavoces de su computadora estén seleccionados como dispositivo de reproducción predeterminado de la misma (consulte las instrucciones de más abajo). (El Luxe LP no se puede usar como dispositivo de reproducción para el audio de su computadora.) Oigo un zumbido en mi altavoz o portátil cuando se usa el giradiscos:

• Si está grabando en una laptop: o Conecte la laptop a un suministro eléctrico con conexión a tierra (de 3 patas).

• Si está reproduciendo por un altavoz: o Conecte el equipo a un suministro eléctrico con conexión a tierra (de 3 patas).

Mi disco no se reproduce a la velocidad correcta. Su tono es demasiado alto o bajo:

• Asegúrese de que el interruptor 33 / 45 / 78 esté colocado en la velocidad correcta para su disco. Mi altavoz Bluetooth no se aparea con el Luxe LP.

• Apague o aleje a más de 10 metros otros altavoces Bluetooth cercanos de forma que el más cercano sea el que desee aparear.

• Pulse y suelte el botón de Bluetooth del Luxe LP para desconectarlo del altavoz Bluetooth, y luego púlselo una vez más para intentar aparearlo nuevamente.

• Apague y vuelva a encender el Luxe LP, y luego pulse su botón Bluetooth para intentar aparearlo nuevamente.

• Utilice la perilla de volumen del Luxe LP para aumentar el nivel de salida de Bluetooth.18 Estoy conectado con un altavoz Bluetooth pero no escucho ningún audio.

• Utilice la perilla de volumen del Luxe LP para aumentar el nivel de salida de Bluetooth.

• Si está conectado con un altavoz Bluetooth con un botón reproducir, intente pulsar dicho botón. Como alternativa, intente pulsar el botón de Bluetooth el Luxe LP.

• Mantenga pulsado el botón de Bluetooth del Luxe LP para desconectarlo del altavoz Bluetooth. Luego pulse y suelte el botón de Bluetooth para aparearlo nuevamente.

• Apague y vuelva a encender el Luxe LP, y luego pulse su botón Bluetooth para aparearlo nuevamente. Mi teléfono inteligente (smartphone) no se conecta con el giradiscos Luxe LP.

• El giradiscos Luxe LP funciona como un transmisor Bluetooth, transmitiendo el audio desde el Luxe LP hacia otros altavoces Bluetooth. El Luxe LP no funciona como un receptor Bluetooth que reproduce música desde su teléfono inteligente como si fuera unos auriculares o salidas RCA. El LED Bluetooth no para de parpadear.

• Una vez pulsado el botón Bluetooth, el Luxe LP intentará conectarse con los altavoces Bluetooth cercanos durante 1 minuto. Para detener el parpadeo del LED Bluetooth, reinicie el Luxe LP. Escucho estática en mis auriculares.

• Pulse el botón Bluetooth del Luxe LP para desconectarlo del altavoz Bluetooth apareado. Al escuchar el Luxe LP con auriculares, siempre asegúrese de que el Luxe LP no esté conectado a un altavoz Bluetooth al mismo tiempo. Cómo configurar el Luxe LP como dispositivo de grabación predeterminado

• Windows XP: Haga clic en el menú Start Control Panel (Inicio Panel de control (o Settings Control Panel (Configuración Panel de control) en la vista clásica) Sound and Audio Devices (Dispositivos de sonido y audio). Haga clic en la pestaña Audio y bajo Sound recording (Grabación de sonido), seleccione el Dispositivo de audio USB PnP como dispositivo predeterminado.

• Windows Vista: Haga clic en el menú Start Control Panel (Inicio Panel de control) (o Settings Control Panel (Configuración Panel de control) en la vista clásica) Hardware and Sound (Hardware y sonido) Sound (Sonido). Haga clic en la pestaña Recording (Grabación) y seleccione el Dispositivo de audio USB PnP como dispositivo predeterminado.

• Windows 7: Haga clic en el menú Start Control Panel Sound (Inicio Panel de control Sonido). Haga clic en la pestaña Recording (Grabación) y seleccione el Dispositivo de audio USB PnP como dispositivo predeterminado.

• Windows 8: Desde el menú Start (Inicio), haga clic en la esquina inferior izquierda de la pantalla para entrar al escritorio. En la esquina inferior derecha de la barra de tareas, localice el icono del "Altavoz" de control de volumen. Haga clic derecho en el altavoz y seleccione Playback Devices (Dispositivos de reproducción). En el panel de control Windows Sound (Sonido de Windows), seleccione la pestaña Recording (Grabación). Si Dispositivo de audio USB PnP no tiene el símbolo de la "marca de verificación" verde junto a él, haga clic derecho en el mismo y seleccione Set as Default Device (Configurar como dispositivo predeterminado).

macOS: Haga clic en el icono superior izquierdo de la "manzana" y luego en System Preferences Sound (Preferencias del sistema Sonido). Haga clic en la pestaña Input (Entrada). En el menú, seleccione el Dispositivo de audio USB PnP como dispositivo.19 Cómo configurar la tarjeta de sonido de su computadora como dispositivo de reproducción predeterminado

• Windows XP: Haga clic en el menú Start Control Panel (Inicio Panel de control (o Settings Control Panel (Configuración Panel de control) en la vista clásica) Sound and Audio Devices (Dispositivos de sonido y audio). Haga clic en la pestaña Audio y bajo Sound playback (Reproducción de sonido), seleccione la tarjeta de sonido de su computadora como dispositivo predeterminado.

• Windows Vista: Haga clic en el menú Start Control Panel (Inicio Panel de control) (o Settings Control Panel (Configuración Panel de control) en la vista clásica) Hardware and Sound (Hardware y sonido) Sound (Sonido). Haga clic en la pestaña Playback (Reproducción) y seleccione la tarjeta de sonido de su computadora como dispositivo predeterminado.

• Windows 7: Haga clic en el menú Start Control Panel Sound (Inicio Panel de control Sonido). Haga clic en la pestaña Playback (Reproducción) y seleccione la tarjeta de sonido de su computadora como dispositivo predeterminado.

• Windows 8: Desde el menú Start (Inicio), haga clic en la esquina inferior izquierda de la pantalla para entrar al escritorio. En la esquina inferior derecha de la barra de tareas, localice el icono del "Altavoz" de control de volumen. Haga clic derecho en el altavoz y seleccione Playback Devices (Dispositivos de reproducción). El panel de control Windows Sound (Sonido de Windows) debe aparecer ubicado en la pestaña Playback (Reproducción). Si la tarjeta de sonido de su computadora no tiene el símbolo de la "marca de verificación" verde junto a ella, haga clic derecho en la misma y seleccione Set as Default Device (Configurar como dispositivo predeterminado).

• macOS: Haga clic en el icono superior izquierdo de la "manzana" y luego en System Preferences Sound (Preferencias del sistema Sonido). Haga clic en la pestaña Output (Salida). En el menú, seleccione Internal Speakers (Altavoces internos) si va a usar los altavoces internos de la computadora o Headphones (Auriculares) si va a usar altavoces o auriculares conectados a la salida para auriculares de 3,5 mm de la computadora.
