Tipo de producto	Sistema de micrófono VHF inalámbrico de 2 canales
Marca	Vonyx
Modelo	STWM712C
Rango de frecuencias	200,175 MHz - 201,400 MHz
Estabilidad de frecuencia	<0,005%
Desviación máxima	15 kHz
Respuesta en frecuencia	40 Hz - 20 kHz
Relación señal/ruido	>100 dB
Rango dinámico de audio	>100 dB
Distorsión armónica total	<0,5%
Alimentación del receptor	220-240 V CA / 50 Hz, adaptador 13-15 V CC / 500 mA
Alimentación de los transmisores	2 pilas 1,5 V tipo AA
Dimensiones del receptor	210 x 145 x 42 mm
Dimensiones del transmisor de petaca	100 x 65 x 30 mm
Dimensiones del micrófono de mano	238 x 50 x 50 mm
Sensibilidad de recepción	60 dB de relación señal/ruido (12 dBµV)
Número de canales	2
Salidas de audio	Salida AF, salida de mezcla AF (jack)
Mantenimiento	Limpiar con un paño seco; reemplazar las pilas si es necesario
Seguridad	No abrir la carcasa; no exponer a la humedad; usar un enchufe con conexión a tierra
Piezas de repuesto	Pilas, adaptador de corriente, antenas (según modelo)

Preguntas frecuentes - STWM712C Vonyx

¿Qué hacer si no hay sonido?

Verifique que el interruptor Power del transmisor esté en posición ON. Asegúrese de que las pilas estén correctamente instaladas y no estén agotadas. Verifique que el receptor esté encendido (indicador LED rojo). Gire el control de volumen del receptor. Controle las conexiones de audio entre el receptor y el amplificador.

¿Cómo reemplazar la batería del transmisor?

Abra la tapa del compartimento de pilas del transmisor. Retire las pilas viejas respetando la polaridad. Inserte dos pilas nuevas de tipo AA 1,5 V. Cierre la tapa. En caso de no uso prolongado, retire las pilas para evitar fugas.

¿Por qué se enciende el indicador de batería baja?

El indicador rojo Low Battery indica que las pilas del transmisor están bajas. Reemplácelas inmediatamente por pilas nuevas para evitar pérdida de sonido o distorsión.

¿Cómo evitar interferencias?

Identifique las posibles fuentes de interferencia (otros transmisores RF, dispositivos electrónicos). Apáguelos o use un sistema que funcione en otra frecuencia. Alejé el receptor de superficies metálicas y coloque las antenas a 45° de la vertical.

¿Qué países están autorizados para su uso?

El dispositivo no requiere licencia en los siguientes países: Austria (AT), Francia (FR), Alemania (DE), Grecia (GR), Hungría (HU), Países Bajos (NL), Polonia (PL), Rumanía (RO), Eslovenia (SI), Suiza (CH). Para otros países, consulte a la autoridad reguladora.

¿Cómo ajustar el volumen correctamente?

Ajuste primero el volumen del receptor a la posición 12h (media vuelta). Luego, ajuste el volumen de su amplificador o mesa de mezclas al nivel deseado. Evite subir demasiado el volumen del receptor para no saturar la entrada del amplificador.

¿Cómo limpiar el dispositivo?

Desconecte el dispositivo de la red. Use un paño seco para limpiar las superficies. No use productos químicos, aerosoles ni líquidos que puedan dañar el revestimiento o penetrar en el interior.

¿Cómo instalar las antenas?

Conecte las antenas a los bornes de entrada (canales A y B) en la parte trasera del receptor. Incline cada antena a 45° respecto a la vertical. Asegúrese de que las antenas no se toquen ni estén cerca de superficies metálicas.

¿Qué hacer en caso de distorsión del sonido?

La distorsión puede deberse a un nivel de entrada demasiado alto. Reduzca el ajuste de volumen del transmisor o del receptor. Si el indicador Low Battery se enciende, reemplace las pilas. Verifique también que el transmisor no esté demasiado cerca del receptor.

¿Cómo conectar el receptor a un amplificador?

Use un cable de audio para conectar la salida AF o la salida de mezcla AF del receptor a una entrada de su amplificador (por ejemplo, entrada de línea). Asegúrese de que el receptor esté encendido y que el volumen de salida esté ajustado. Luego, conecte el amplificador.

MANUAL DE USUARIO STWM712C Vonyx

Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura

ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
- Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
- Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
- Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

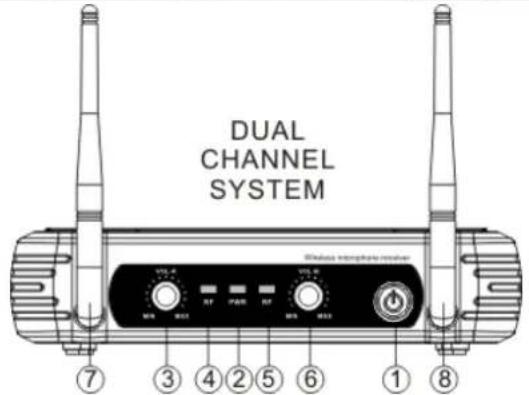

PANEL FRONTAL Y TRASERO

1. Interruptor de Encendido / Apagado del sistema
2. Lámpara de señal de alimentación
3. Control de volumen Canal A (No disponible por 179.185 y 179.187)
4. Canal A lámpara de señal (No disponible por 179.185 y 179.187)
5. Canal B lámpara de señal
6. Control de volumen Canal B: Ajuste el volumen de salida del receptor.
7. Antena Canal A
8. Antena Canal B
9. XLR conector balanceado AF
10. AF Mezclando
11. Entrada de alimentación, 12-15Vdc

Modelos:

179.178 : STWM712H VHF Microphone System 2 channel Headset microphone

1. Power ON/OFF
2. Indicador de alimentación: Indica ON / OFF
3. Tapa de la batería: Abra para instalar la batería. retire las baterías en caso de mucho tiempo sin uso (evitar fugas).
4. Protege el cartucho y ayudar a reducir los ruidos respiratorios y el ruido del viento.

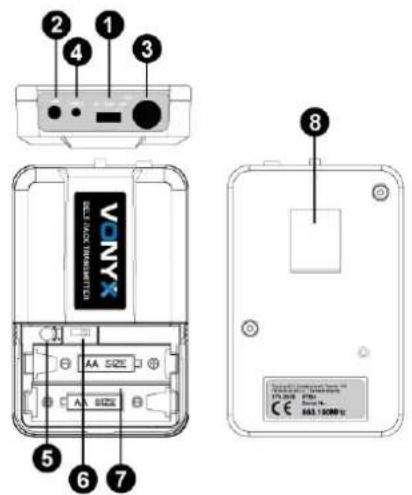

DE BOLSILLO

1. Power ON/OFF y conmutador de audio.
2. Antena: Transmite la señal de RF del transmisor.
3. Entrada jack de audio
4. Indicador de batería baja: La luz roja se enciende cuando la batería es baja.
5. Ajuste del volumen: Ajuste la ganancia de entrada de audio del transmisor.
6. Estado del interruptor Marco: Establezca el uso de estado de solapa tieclip o sistema de auriculares.
7. Cubierta de la batería: Abra a instalar la batería. Retire las baterías en caso de mucho tiempo sin uso (evitar fugas).
8. Clip de cinturón

MICROFONO DE CABEZA

Conecte el microfono de cabeza suministrado a la connexion jack del transmisor (Ver imagen).

Ajuste el modo de trabajo del transmisor en sistema de cabeza (6).

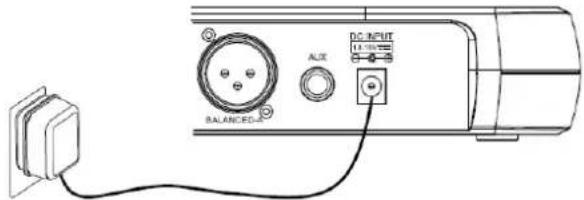

1. Conexión de alimentación del receptor: Conecte el adaptador de CA al conector de alimentación de CC en la parte posterior del receptor. Enchufe el adaptador de CA a una toma de AC230V 50Hz.

1. Antena: Mantenga la posición de la antena en un ángulo de 45° respecto a la vertical. Se muestra a continuación..

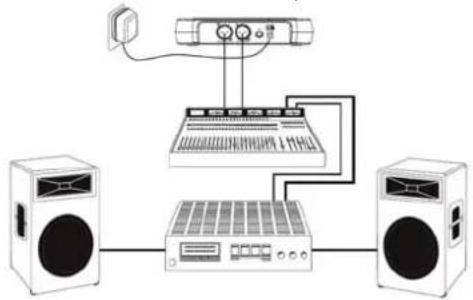

1. Conexión de audio: Conecte el cable de audio de la salida del receptor a la entrada de su equipo amplificador

FUNCIONAMIENTO

Apague el sistema primero, baje el volumen de los receptores al mínimo y luego encienda el receptor, CPU inicializa, la pantalla LCD empieza a mostrar y el sistema regresa al estado de la última parada!

A continuación, el visor del receptor muestra valor del nivel de señal de RF, el estado de la antena se mostrará antena A o B. Ajuste el volumen al nivel deseado.

Ajuste de volumen

Ajuste el volumen del receptor a la posición de las 12 horas, ajustar el volumen del amplificador o mezclador a un nivel deseado. Si el volumen del receptor se ha ajustado demasiado alto el amplificador producirá una distorsión saturada que soplará el amplificador y / o el altavoz

Mejor acústica:

1. Usted siempre debe ver la antena del receptor desde la ubicación del transmisor.
2. La distancia entre el transmisor y el receptor debe ser tan corto como sea posible.
3. Si el receptor tiene dos antenas, deben ser ajustados 45 ° con una línea vertical.
4. Mantenga las antenas alejadas de superficies metálicas.
5. No deje que las antenas estén en contacto o se cruzan entre sí.
6. Antes de utilizar el sistema con público hacer una prueba para averiguar donde están los "puntos muertos". Evite estos puntos cuando opere.

SOLUCION DE PROBLEMAS

PROBLEMA INDICADO SOLUCION

Sin sonido Indicador de transmisor rojo, no parpadea	Deslice interruptor POWER ON / OFF en la posición ON. Asegúrese de que la batería se ha insertado correctamente, la observación de la batería (+ / -). Si la batería se ha insertado correctamente, reemplace con baterías nuevas.
Sin sonido Indicador de transmisor rojo, parpadea Deslice botón MUTE / ON en la posición ON.
Sin sonido Indicador de POWER rojo, apagado Asegúrese de que el adaptador de CA esté conectado adecuadamente a una toma de corriente y al conector de entrada de CC.
Sin sonido Indicadores de señal de las luces A / B del receptor brillan	Suba el control de volumen del receptor. Confirme que las conexiones de salida desde el receptor al equipo externo son seguras.
Nivel de sonido es diferente al nivel de un instrumento cableado.	Indicadores de señal de las luces A / B del receptor brillan.
El nivel de distorsión aumenta gradualmente.	Indicadores de señal del receptor A / B y luz de BATERIA BAJA del transmisor brillan.
Ráfagas de ruido de otras señales de radio audible presentes.	Indicadores de señal A / B / luces encendidas.
Pérdida momentánea del sonido cuando el emisor se mueve alrededor de la zona de ejecución.	Indicador de señal del receptor A / B se apaga cuando se pierde el sonido
	Vuelva a colocar el receptor y pruebe el sistema de nuevo. Si las pérdidas de sonido persisten, marque los puntos "muertos" y evitelos durante la actuación.

No se requiere licencia especial (excluyendo restricciones geográficas)

AT	FR	DE	GR
HU	NL	PL	RO
SI	CH

C€1622

Austria (AT), Francia (FR), Alemania (DE), Grecia (GR), Hungría (HU), Países Bajos (NL), Polan (PL), Rumania (RO), Eslovenia (SI), Suiza (CH)

Por favor contacte con la autoridad de retransmission en su país para conocer las frecuencias disponibles y los requerimientos en cuanto a potencia.
