MANUAL DE USUARIO SJH904E Sun Joe

Una división de Snow Joe

BORDEADORA DE ARBUSTOS + DE ALTURA

¡IMPORTANTE! Instrucciones de seguridad Todos los operadores deberán leer estas instrucciones antes del uso Siga siempre estas normas de seguridad. No hacerlo puede resultar en lesiones corporales severas o incluso la muerte. ¡ADVERTENCIAS generales de seguridad! Usted y cualquier otro operador de esta herramienta eléctrica deben leer, entender y obedecer en su totalidad estas instrucciones. No seguir todas las instrucciones puede causar un CHOQUE ELÉCTRICO, INCENDIO y/o LESIONES PERSONALES GRAVES. Preste atención al símbolo m de alerta de seguridad personal usado en este manual para enfocar su atención a una ADVERTENCIA dada junto a una instrucción de operación particular. Esto signica que dicha operación requiere ATENCIÓN, PRECAUCIÓN y CAUTELA ESPECIALES. m ¡ADVERTENCIA! ¡Esta unidad puede ser peligrosa! Su descuido o uso incorrecto puede causar lesiones graves. m ¡ADVERTENCIA! Las cuchillas giratorias pueden causarle cortes. Mantenga las manos y los pies lejos de las cuchillas y del área de corte. Antes de usar la herramienta eléctrica, familiarícese con los controles, sobre todo con la forma de detener la herramienta en caso de emergencia. Las únicas personas que deben usar la herramienta eléctrica son aquellas que entiendan al pie de la letra estas instrucciones y sepan cómo operarla correctamente. Los niños nunca deben tener acceso a la herramienta eléctrica. Conserve este manual para futuras referencias y vuélvalo a leer al inicio de cada temporada de corte.

1. Mantenga el área de trabajo limpia y bien iluminada:

las áreas de trabajo abarrotadas y las áreas oscuras provocan accidentes.

2. Partes de repuesto: al repararla, utilice solamente partes

de repuesto idénticas. Reemplace o repare los cables dañados inmediatamente.

3. Mantenga alejados a los transeúntes, niños y

mascotas: todos los espectadores, incluidas las mascotas, deberán mantenerse a una distancia segura del área de trabajo.

4. Conozca su producto: sepa cómo arrancar y detener la

máquina. Familiarícese bien con los controles. Asegúrese que los controles de arranque y parada funcionen correctamente antes de empezar con el trabajo.

5. Use la herramienta adecuada: no utilice esta

herramienta eléctrica para ningún otro trabajo excepto para el cual ha sido diseñada.

6. Vístase adecuadamente: no use vestimenta suelta o

joyería, ya que dichos objetos pueden engancharse en las partes móviles. Utilice una cubierta protectora para contener cabellos largos. Se recomienda usar guantes de hule y calzado anti-deslizante protector al trabajar en exteriores.

7. Cables de extensión: para prevenir un choque eléctrico,

use esta máquina únicamente con un cable de extensión adecuado para uso en exteriores.

8. Evite los encendidos accidentales: no transporte la

herramienta eléctrica con su dedo sobre el interruptor. Asegúrese de que el interruptor esté apagado antes de enchufar o desenchufar la unidad. m ¡PRECAUCIÓN! Las partes móviles continuarán moviéndose por varios segundos luego de haber apagado la máquina.

9. No abuse del cable: nunca jale la herramienta eléctrica por

su cable, ni tire bruscamente de éste para desenchufar la herramienta eléctrica del tomacorriente. Mantenga el cable alejado del calor, aceites y bordes alados.

10. Partes móviles: mantenga alejados pies y manos de las

partes móviles. Mantenga los protectores en su lugar y funcionando apropiadamente.

11. No fuerce la herramienta: tendrá un mejor

funcionamiento con menos probabilidades de lesiones personales o fallas mecánicas si es usada con el nivel de actividad para el cual fue diseñada.

12. No adopte una postura inclinada: mantenga con sus

pies un balance y posición adecuados todo el tiempo.

13. Use gafas protectoras: use también calzado protector,

ropa que se ajuste a su cuerpo, guantes protectores y protección auditiva y para la cabeza.

14. Desconecte la herramienta: desconecte la herramienta

eléctrica de la fuente de alimentación cuando no esté siendo usada, antes de ser reparada, al cambiarle accesorios o al realizar cualquier otra tarea de mantenimiento en esta.

15. Guarde la herramienta inactiva en interiores: cuando

no esté en uso, la herramienta eléctrica debe almacenarse bajo techo, en un lugar seco, alto o bajo llave, lejos del alcance de los niños.18

16. Cuide la herramienta eléctrica: mantenga los bordes de

corte alados y limpios para un óptimo rendimiento y para reducir el riesgo de lesiones. Inspeccione periódicamente el cable de extensión y reemplácelo inmediatamente si está dañado. Mantenga los mangos secos, limpios y sin aceites o grasas. Siga las recomendaciones adicionales descritas en la sección de mantenimiento de este manual.

17. Evite entornos peligrosos: no use la herramienta

eléctrica bajo la lluvia o en lugares húmedos o mojados. No opere la herramienta eléctrica en atmósferas gaseosas o explosivas, ni la use cerca de combustibles o líquidos inamables. Los motores en estas herramientas normalmente echan chispas, y las chispas pueden encender los gases.

18. Manténgase alerta: vea lo que está haciendo. Utilice su

sentido común. No opere la herramienta eléctrica si está cansado o bajo la inuencia del alcohol, drogas u otros medicamentos.

19. Verique si hay partes dañadas: antes de seguir

utilizando la herramienta eléctrica, cualquier protector u otra parte que esté dañada deberán ser examinados cuidadosamente para determinar si funcionarán correctamente o no. Verique el alineamiento de las partes móviles, las junturas de las partes móviles, roturas de las partes, monturas y cualquier otra condición que pueda afectar su funcionamiento. Una guarda o cualquier otra parte dañada deberá ser correctamente reparada o reemplazada. Comuníquese con la central de servicio al cliente Snow Joe

llamando al 1-866-SNOWJOE (1-866-766-9563) para recibir ayuda. Advertencias de seguridad especícas para la bordeadora de arbustos + de altura

1. Retire cualquier llave de ajuste o llave inglesa antes de

encender la herramienta. Una llave inglesa o de otro tipo conectada a una parte giratoria de la herramienta eléctrica podría causar lesiones personales.

2. Si están disponibles dispositivos y medios para la

extracción y recolección de polvo, asegúrese de que estos estén conectados o se usen adecuadamente. El uso de estos dispositivos puede reducir los peligros relacionados con el polvo.

3. Retire cualquier cuchilla que se haya dañado. Asegúrese

siempre de que las cuchillas estén correctamente instaladas y sujetas de forma segura antes de cada uso. No hacerlo puede causar lesiones personales severas.

4. Sujete la bordeadora de arbustos de altura solamente por

supercies de agarre aisladas, debido a que las cuchillas de corte pueden hacer contacto con alambres ocultos o con el propio cable de alimentación de la máquina. Las cuchillas de corte que hagan contacto con un alambre con corriente eléctrica pueden exponer las partes de la herramienta a la electricidad y causar un choque eléctrico al operador.

5. Mantenga una sujeción rme en ambos mangos al cortar

con las cuchillas. Mantenga las cuchillas alejadas del cuerpo.

6. Sujete la bordeadora de arbustos de altura

adecuadamente, es decir, con ambas manos si el producto tiene dos mangos. La pérdida de control puede causar lesiones personales.

7. Mantenga el cable de extensión alejado del área de

corte. Durante la operación, el cable de extensión puede estar oculto en arbustos y puede ser cortado de forma accidental por las cuchillas.

8. Inspeccione el arbusto en busca de objetos extraños

antes de la operación (p. ej., cercas de alambre). Tenga cuidado de que el dispositivo de corte no entre en contacto con alambres u otros objetos metálicos.

9. Mantenga todas las partes del cuerpo alejadas de las

cuchillas de corte. No retire material cortado ni sujete el material a ser cortado cuando las cuchillas estén moviéndose. Asegúrese de que el interruptor esté apagado al retirar material atascado. Un momento de distracción durante el uso de la bordeadora de arbustos de altura podría ocasionar lesiones personales severas.

10. Lleve la bordeadora de arbustos por el mango, con

las cuchillas detenida. Al transportar o almacenar la bordeadora de arbustos, tenga siempre las cuchillas cubiertas. Una manipulación apropiada de la bordeadora de arbustos reducirá el riesgo de lesiones personales causadas por las cuchillas.

11. No emplee la bordeadora de arbustos si el interruptor

no la enciende y apaga correctamente. Cualquier herramienta eléctrica que no pueda ser controlada por el interruptor es considerada peligrosa y debe ser reparada inmediatamente.

12. Utilice la bordeadora de arbustos de altura y sus

accesorios de acuerdo con estas instrucciones, tomando en cuenta las condiciones de trabajo y la tarea a realizar. Usar la herramienta eléctrica para operaciones diferentes a las destinadas puede resultar peligroso.

13. El producto debe ser alimentado a través de una fuente

de alimentación protegida por un dispositivo de corriente residual (residual current device o RCD por sus siglas en inglés) con una corriente de disparo no mayor de 30 mA. Seguridad eléctrica

1. Un interruptor de circuito de falla de conexión a

tierra (GFCI) deberá proteger al(a los) circuito(s) o tomacorriente(s) a ser utilizado(s) para esta herramienta eléctrica. Hay receptáculos disponibles con protección incorporada GFCI y pueden ser utilizados para esta medida de seguridad.

2. Para reducir el riesgo de choque eléctrico, este artefacto

posee un enchufe polarizado (es decir, una pata es más ancha que la otra). Use este artefacto solo con un cable de extensión polarizado y aprobado por UL, CSA o ETL, y recomendado para uso en exteriores y todo tipo de clima.19 El enchufe del artefacto encajará en el receptáculo del cable de extensión polarizado de una sola manera. Si el enchufe del artefacto no entra por completo dentro del receptáculo del cable de extensión, invierta las clavijas del enchufe. Si el enchufe aún no encaja dentro del receptáculo del cable de extensión, obtenga un cable de extensión polarizado correcto. Un cable de extensión polarizado requerirá el uso de un tomacorriente polarizado. El enchufe del cable de extensión encajará en el tomacorriente polarizado de la pared de una sola manera. Si el enchufe no entra por completo dentro del tomacorriente de la pared, invierta las clavijas del enchufe. Si el enchufe aún no encaja, llame a un electricista calicado para la instalación de un tomacorriente de pared apropiado. No modique el enchufe del artefacto, ni el receptáculo del cable de extensión ni el enchufe del cable de extensión en ninguna forma.3. Para evitar un choque eléctrico, use solo cables de extensión adecuados para uso en exteriores, tales como SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A o SJTOW-A. Antes del uso, verique que el cable de extensión esté en buenas condiciones. Al usar un cable de extensión, asegúrese de que sea lo sucientemente fuerte para poder transportar la corriente hacia el producto. Un cable de extensión demasiado no causará una caída de tensión en la línea produciendo pérdida de potencia y recalentamiento.4. Para evitar que el cable del artefacto se desconecte del cable de extensión durante la operación, use el gancho de sujeción incorporado para cable de extensión y/o haga un nudo con los dos cables tal como se muestra en la Tabla 1.5. El enchufe de la herramienta eléctrica debe encajar en el tomacorriente. Nunca modique el enchufe de ninguna manera. No use ningún enchufe adaptador con herramientas eléctricas puestas a tierra (que tengan conexión a tierra). El uso de enchufes no modicados y tomacorrientes equivalentes reducirá el riesgo de choque eléctrico.6. Evite el contacto de su cuerpo con supercies puestas a tierra tales como tuberías, radiadores, cocinas eléctricas y refrigeradoras. Hay un mayor riesgo de choque eléctrico si su cuerpo está conectado a tierra.7. Si el cable de alimentación está dañado, debe ser reemplazado por un electricista o reparador de herramientas eléctricas.8. Cuando opere una herramienta eléctrica en exteriores, utilice un cable de extensión adecuado para su uso en exteriores. Usar un cable adecuado para exteriores reduce el riesgo de un choque eléctrico.9. Si es inevitable operar una herramienta eléctrica en un entorno mojado, utilice una fuente de alimentación protegida por un Dispositivo de Corriente Residual (RCD por sus siglas en inglés). El uso de un RCD reduce el riesgo de un choque eléctrico.10. Haga que su herramienta sea reparada por un electricista o en un centro de servicio calicado. Esta herramienta eléctrica cumple con los requisitos de seguridad relevantes. Para evitar cualquier peligro, los artefactos eléctricos deben ser reparados solo por personal calicado y empleando partes de repuesto originales; de otro modo el usuario puede lesionarse severamente. m ADVERTENCIA m Un choque eléctrico puede causar LESIONES PERSONALES SEVERAS o LA MUERTE. Tenga en cuenta estas advertencias:• No deje que ninguna parte de la herramienta eléctrica haga contacto con agua mientras esté funcionando. Si la máquina se moja mientras está apagada, séquela antes de encenderla.• Use solo un cable de extensión aprobado por UL, CSA o ETL para uso en exteriores y todo tipo de clima. • No use un cable de extensión de más de 100 pies (30 m).• No toque el artefacto ni su enchufe con las manos húmedas o mientras esté parado sobre agua. Usar botas de hule le dará algo de protección.TABLA DE CABLES DE EXTENSIÓNLongitud de cable de extensiónCalibre de alambre mínimo (AWG):Hasta 50 pies (15 m)+50 pies - 100 pies (+15 m - 30 m)16 14Cable de extensiónCable del artefacto(B) Conecte el enchufe y el receptáculo(A) Ate el cable como se indicaTabla 1. Método para asegurar el cable de extensión20 Artefactos de doble aislamiento En un artefacto de doble aislamiento se proporcionan dos sistemas de aislamiento en lugar de una conexión a tierra. Un artefacto de doble aislamiento no posee una conexión a tierra, y no debe agregársele ninguna. La reparación de un artefacto de doble aislamiento requiere sumo cuidado y conocimiento del sistema, y solo debe ser realizada por personal técnico calicado en un centro de servicio autorizado por Snow Joe

. Las partes de repuesto de un artefacto de doble aislamiento deben ser idénticas a las partes originales. Un artefacto de doble aislamiento está marcado con el texto “Double Insulation” (“doblemente aislado”) o “Double Insulated” (“doble aislamiento”). El símbolo (un cuadrado dentro de otro) puede también estar marcado en el artefacto.

DE REPUESTO IDÉNTICAS. Esta herramienta eléctrica tiene doble aislamiento y elimina la necesidad de un sistema separado de conexión a tierra. Use solo partes de repuesto idénticas. Lea las instrucciones antes de reparar artefactos de doble aislamiento. Use esta bordeadora de arbustos eléctrica solo como se describe en este manual.21 Símbolos de seguridad La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones relacionadas a esta máquina antes de intentar ensamblarla y operarla. ALERTA DE SEGURIDAD: indica una precaución, advertencia o peligro. Símbolo SímboloDescripción Descripción

LEA EL(LOS) MANUAL(ES) DEL

OPERADOR: lea, comprenda y siga todas las instrucciones en el(los) manual(es) antes de intentar ensamblar y operar la unidad. ¡ADVERTENCIA! No exponga la unidad a la lluvia o a entornos mojados.

USE PROTECCIÓN OCULAR Y

AUDITIVA: para protegerse contra lesiones, use protectores auditivos y gafas protectoras. Utilice guantes protectores y calzado no deslizante al operar esta máquina y al manipular desechos. ¡APÁGUELA! Desconecte el enchufe del tomacorriente antes de limpiar o llevar a cabo rutinas de mantenimiento. ¡PELIGRO! CUCHILLAS GIRATORIAS: mantenga las manos y pies lejos de las aberturas cuando la bordeadora de arbustos de altura esté funcionando. Mantenga a los transeúntes a una distancia segura del área de trabajo. ¡APÁGUELA! Retire el enchufe del tomacorriente inmediatamente si el cable está cortado o dañado. Doble aislamiento. 33 pies (10 m)

¡ADVERTENCIA! PELIGRO DE

CHOQUE ELÉCTRICO: manténgase a una distancia mínima de 33 pies (10 m) de las líneas de alto voltaje. No se extralimite. Mantenga con sus pies balance y posición adecuados todo el tiempo.22 Conozca su podadora de arbustos + de altura Lea detenidamente el manual del propietario y las instrucciones de seguridad antes de operar la bordeadora de arbustos + de altura. Compare la ilustración debajo con la herramienta para familiarizarse con la ubicación de los diversos controles y ajustes. Conserve este manual para futuras referencias. Datos técnicos Motor ................................................................................ 4.5 A Voltaje nominal ...................................................120 V ~ 60 Hz Movimiento de cuchillas .......................................Doble acción Material de cuchillas ..........Acero de 65 Mn resistente al óxido Longitud de juego de cuchillas ..........................19 plg (48 cm) Diámetro de corte máximo ...............................0.7 plg (18 mm) Tubo telescópico .............. 3.8 pies a 5.9 pies (1.16 m a 1.8 m) Altura de alcance ..................................... Hasta 12 pies (3.7 m) Cabezal multi-ángulo ............................. -20º, 0º, 20º, 40º, 60º Velocidad sin carga .................................................1,600 RPM Peso neto de bordeadora de arbustos ...............6.2 lb (2.8 kg) Peso neto de bordeadora de arbustos de altura ........ 9.5 lb (4.3 kg)

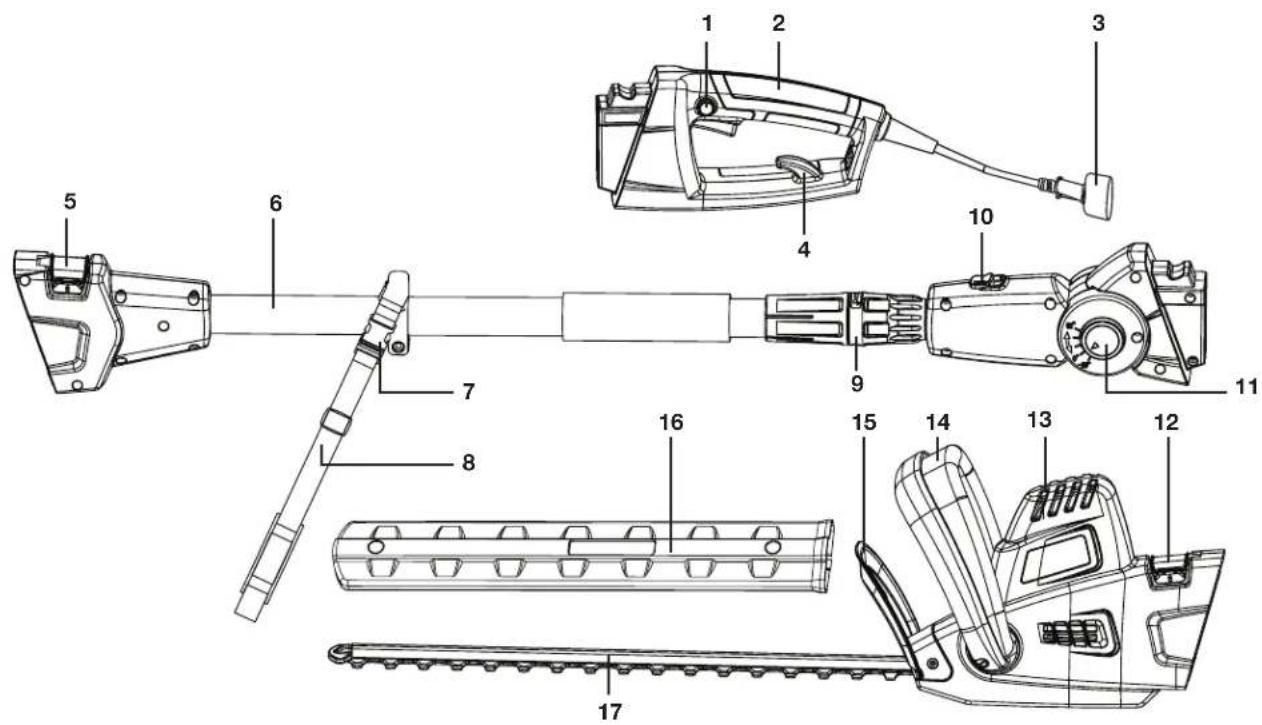

1. Botón de trabado de seguridad

4. Gancho de sujeción para cable

5. Botón de liberación rápida

9. Acoplador de trabado telescópico

10. Pestillo de pivote de mango

11. Botón de ajuste de ángulo

12. Botón de liberación rápida

13. Cabezal de corte de bordeadora

14. Interruptor manual de seguridad

15. Interruptor de seguridad

17. Cuchillas de corte de bordeadora

Desembalaje Contenido del paquete

• Cabezal de corte de bordeadora de arbustos con cubierta para cuchillas

• Manual con tarjeta de registro

1. Retire cuidadosamente el producto y todos sus

accesorios de la caja, y compruebe que todos los artículos anteriores estén incluidos.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura durante el transporte. Si alguna parte está dañada o extraviada, NO DEVUELVA la unidad a la tienda. Comuníquese con la central de servicio al cliente Snow Joe

llamando al 1-866-SNOWJOE (1-866-766-9563). NOTA: no se deshaga de la caja de transporte ni del material de embalaje hasta que usted esté listo para usar su bordeadora de arbustos + de altura. El empaquetado está hecho de materiales reciclables. Deshágase apropiadamente de estos materiales según los reglamentos locales, o guarde el empaquetado para un almacenamiento del producto a largo plazo. ¡IMPORTANTE! El equipo y los materiales de embalaje no son juguetes. No permita que los niños jueguen con bolsas plásticas, láminas o partes pequeñas. ¡Estos objetos pueden ser tragados y representan un riesgo de asxia! Ensamblado Colocación de la bordeadora de arbustos

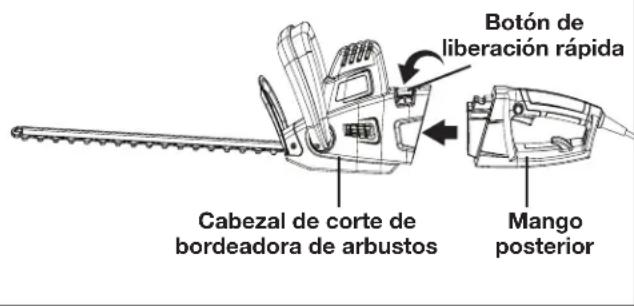

1. Inserte el mango posterior directamente dentro del

cabezal de corte de la bordeadora de arbustos. Al estar totalmente insertado, presione el botón de liberación rápida. Asegúrese de que el botón encaje de forma rme y segura, trabando las partes juntas (Fig. 1). Conversión de bordeadora de arbustos a bordeadora de arbustos de altura.

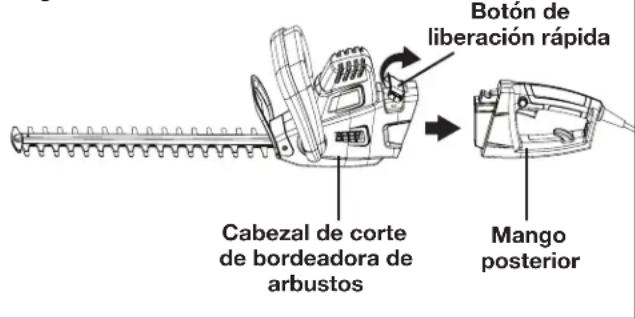

1. Levante el botón de liberación rápida. Retire el mango

posterior jalándolo del cabezal de corte de la bordeadora de arbustos (Fig. 2).

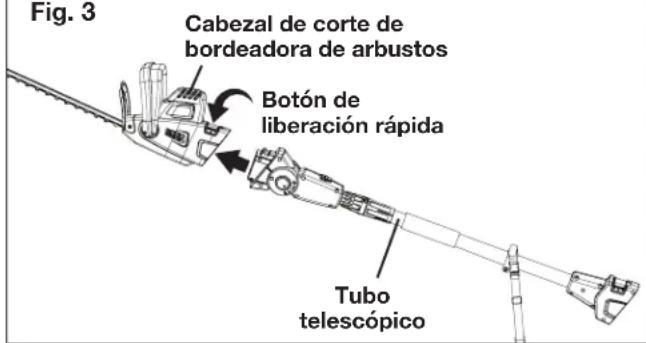

2. Inserte el tubo telescópico dentro del cabezal de corte de

la bordeadora de arbustos. Presione el botón de liberación rápida para trabar el tubo en su posición (Fig. 3).

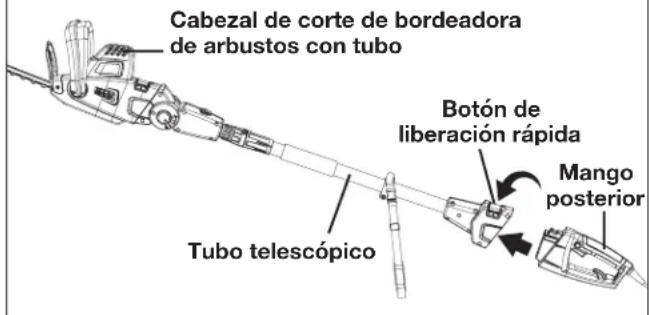

4. Inserte el mango posterior dentro del extremo del tubo

telescópico (Fig. 4).

5. Presione el botón de liberación rápida. Asegúrese de que

el botón de liberación encaje rmemente en su posición para trabar el mango de forma segura (Fig. 4). Fig. 1 Mango posterior Cabezal de corte de bordeadora de arbustos Botón de liberación rápida Fig. 2 Mango posterior Cabezal de corte de bordeadora de arbustos Botón de liberación rápida Fig. 3 Tubo telescópico Cabezal de corte de bordeadora de arbustos Botón de liberación rápida Fig. 4 Tubo telescópico Mango posterior Cabezal de corte de bordeadora de arbustos con tubo Botón de liberación rápida24

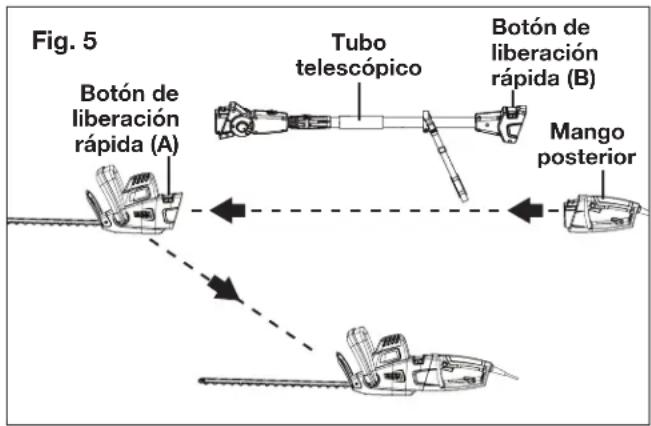

6. Para convertir de vuelta a bordeadora de arbustos,

desconecte el mango posterior y el cabezal de corte de los extremos del tubo telescópico levantando los botones de liberación rápida A y B y jalándolos hacia fuera en dirección recta. Luego, reinserte el mango posterior directamente dentro del cabezal de corte de la bordeadora de arbustos (Fig. 5). Colocación de la correa para hombro m ¡ADVERTENCIA! Siempre conecte la correa para hombro a la unidad antes de encender el motor. Use esta correa para sujetar rmemente la bordeadora durante su uso. No lleve la bordeadora de arbustos de altura solo con sus manos.

1. Póngase la correa para hombro sobre su hombro

izquierdo, de manera que el gancho se mantenga a su lado derecho.

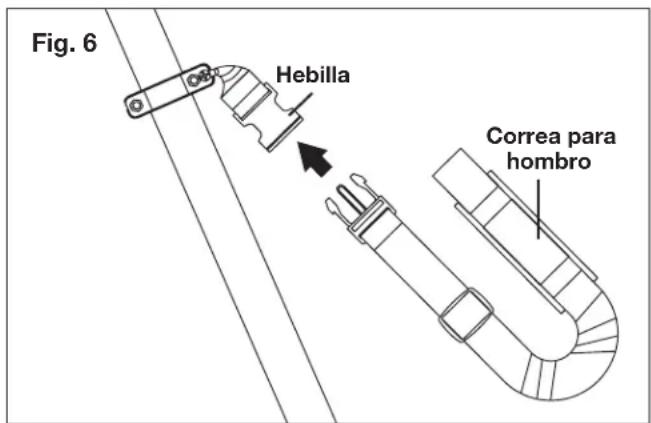

2. Conecte la correa para hombro a la hebilla en el tubo

3. Ajuste la longitud de la correa para lograr una posición de

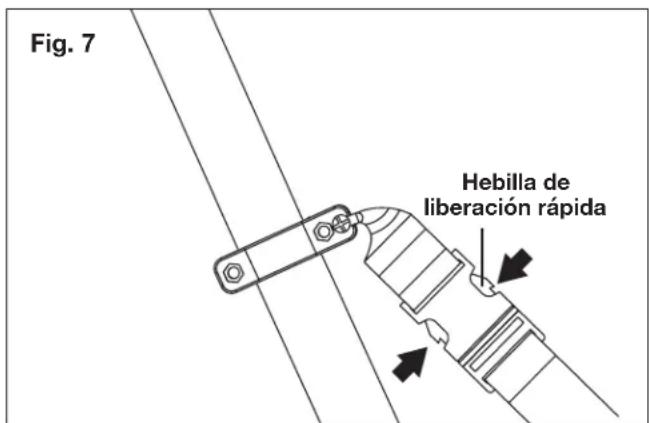

trabajo cómoda. m ¡ADVERTENCIA! La hebilla se proporciona como un medio de liberación rápida, que se puede lograr simplemente apretando sus dos lados (Fig. 7). Operación Conexión a la fuente de alimentación

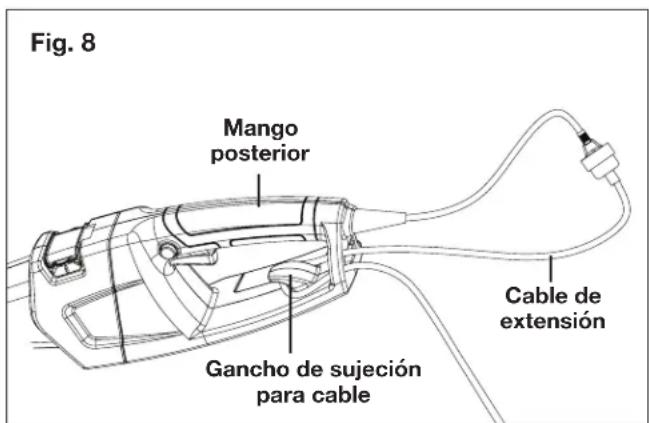

1. Haga un bucle en el cable de extensión y empújelo a

través del oricio en el mango posterior y alrededor del gancho de sujeción para cable, luego conecte el cable de extensión al cable del artefacto (Fig. 8). Arranque de la bordeadora de arbustos + de altura Antes de operar la bordeadora de arbustos + de altura, póngase de pie, en posición de operación, y sujete la herramienta con ambas manos de manera que las cuchillas de corte estén siempre alejadas de su cuerpo. m ¡ADVERTENCIA! Antes de que usted arranque la unidad, asegúrese de que la bordeadora de arbustos + de altura no haga contacto con ningún objeto. m ¡ADVERTENCIA! Asegúrese de estar usando todos los equipos necesarios de protección personal, incluyendo guantes protectores, calzado antideslizante, gafas de seguridad, protección auditiva y ropa que se adhiera a su cuerpo. Fig. 5 Tubo telescópico Mango posterior Botón de liberación rápida (A) Botón de liberación rápida (B) Fig. 6 Hebilla Correa para hombro Fig. 7 Hebilla de liberación rápida Fig. 8 Mango posterior Gancho de sujeción para cable Cable de extensión25 Para arrancar la bordeadora de arbustos:

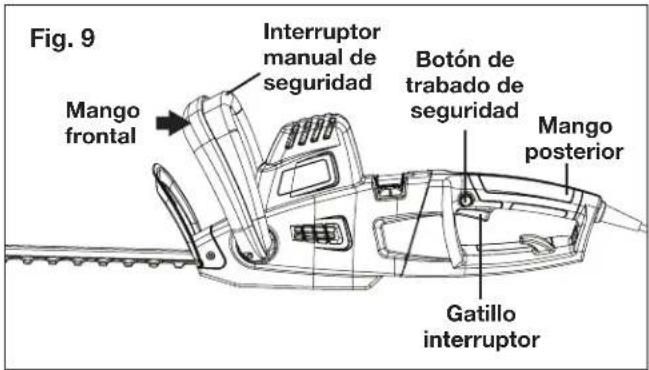

1. Sujete la bordeadora de arbustos rmemente con ambas

manos. Su mano derecha está sujetando el mango posterior, y su mano izquierda está sujetando el tubo telescópico, dependiendo de su preferencia.

2. Presione y mantenga presionado el interruptor manual de

seguridad, ubicado en el mango frontal (Fig. 9).

3. Con el pulgar de su mano derecha, presione y mantenga

presionado el botón de trabado de seguridad, y luego apriete el gatillo interruptor de encendido/apagado con sus otros dedos. Una vez que la herramienta arranque, usted puede soltar el botón de trabado de seguridad y proceder con la operación (Fig. 9).

4. Suelte el gatillo interruptor y el interruptor manual de

seguridad para detener la herramienta. NOTA: no apriete el gatillo interruptor hasta que usted esté listo para hacer un corte. Para arrancar la bordeadora de arbustos de altura:

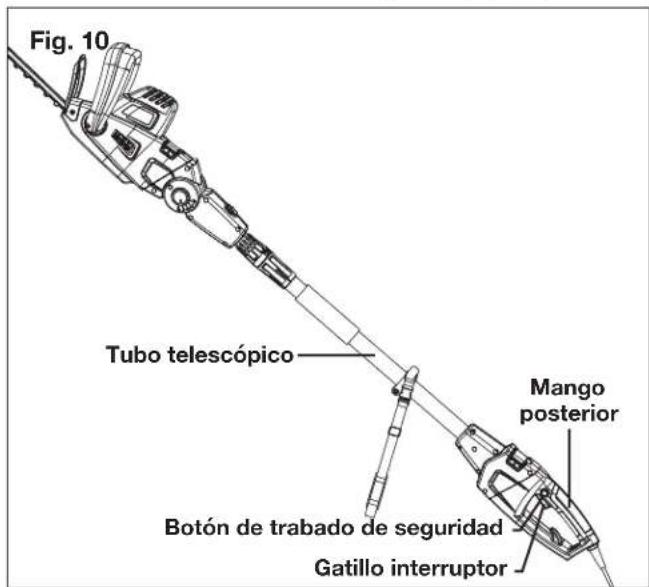

1. Sujete la bordeadora de arbustos de altura rmemente

con ambas manos. Su mano derecha sujeta el mango posterior y su mano izquierda sujeta el tubo telescópico.

2. Presione y mantenga presionado con su pulgar el botón

de trabado de seguridad (ubicado en el mango posterior) y luego apriete el gatillo interruptor con sus dedos. Una vez que la herramienta esté funcionando, usted puede soltar el botón de trabado de seguridad (Fig. 10).

3. Para apagar la herramienta, suelte el gatillo interruptor

(Fig. 10). NOTA: no apriete el gatillo interruptor hasta que usted esté listo para hacer un corte. m ¡ADVERTENCIA! Las cuchillas continuarán en movimiento luego de que el gatillo sea soltado y la herramienta se apague. Ajuste del cabezal giratorio de la bordeadora de arbustos de altura El cabezal de la bordeadora de arbustos de altura puede ser rotado en cinco ángulos diferentes de corte.

1. Siempre desconecte la bordeadora de arbustos de altura

de la fuente de alimentación.

2. Coloque la bordeadora de arbustos de altura en una

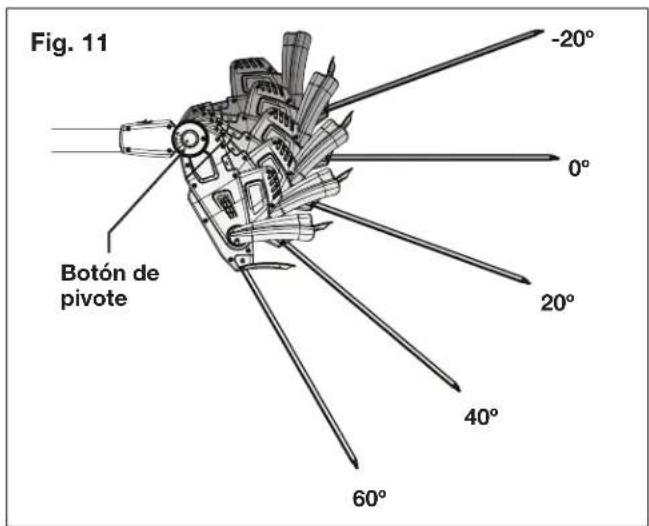

3. Presione el botón de pivote y ajuste el cabezal de la

bordeadora de arbustos de altura al ángulo deseado (Fig. 11). Fig. 9 Mango frontal Interruptor manual de seguridad Gatillo interruptor Botón de trabado de seguridad Mango posterior Fig. 10 Tubo telescópico Botón de trabado de seguridad Mango posterior Gatillo interruptor Fig. 11 Botón de pivote -20º

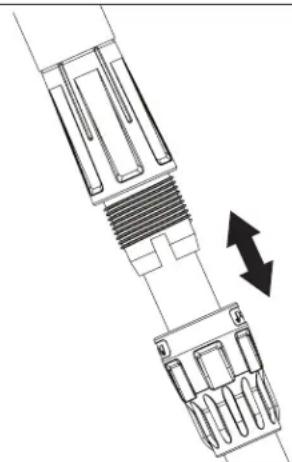

20º 40º 60º26 Extensión del tubo telescópico El tubo telescópico puede ser extendido o acortado para una facilidad de uso.

1. Desconecte la bordeadora de arbustos de altura de la

fuente de alimentación.

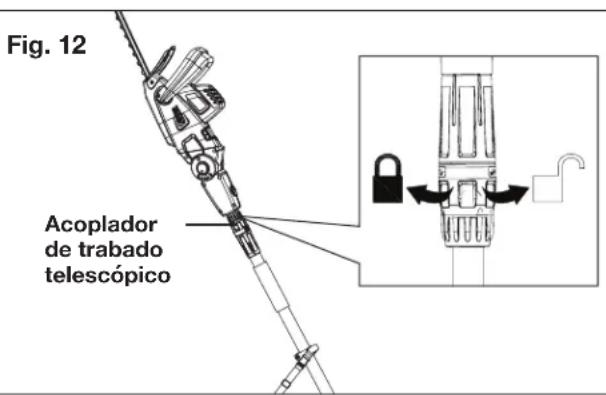

2. Destrabe el tubo telescópico girando en sentido horario el

acoplador de trabado telescópico (Fig. 12).

3. Extienda el tubo telescópico a una altura cómoda (Fig. 13)

NOTA: empuje los tubos uno hacia el otro para reducir la longitud total del tubo telescópico, o jálelos hacia fuera para extender la longitud total del tubo telescópico. Solo extienda el tubo telescópico a la longitud mínima requerida para alcanzar los arbustos a ser podados.

4. Trabe el tubo en su lugar girando el collar en sentido anti-

horario, y compruebe que el tubo esté seguro. Consejos de corte m ¡ADVERTENCIA! Siempre sujete la bordeadora de arbustos de altura con ambas manos. Nunca sujete arbustos con una mano y opere la bordeadora de arbustos de altura con la otra. No seguir esta advertencia puede causar lesiones personales severas. m ¡ADVERTENCIA! Despeje el área a ser cortada antes de cada uso. Retire todos los objetos tales como cordones, luces, alambres o cuerdas sueltas que puedan enredarse en las cuchillas y crear un riesgo de lesiones personales severas.

• Al operar la bordeadora de arbustos de altura, mantenga el cable de extensión detrás de la bordeadora de arbustos de altura. Nunca lo coloque sobre el arbusto siendo bordeado.

• No fuerce la bordeadora de arbustos de altura a través de arbustos densos. Esto puede causar que las cuchillas se doblen y desaceleren. Si las cuchillas se desaceleran, reduzca el ritmo de trabajo.

• No intente cortar ramas o tallos de un grosor mayor que

0.75 plg (1.9 cm), o aquellos visiblemente demasiado

grandes para las cuchillas. Use una sierra manual sin alimentación o sierra de podado para cortar ramas o tallos grandes.

• Si las cuchillas se atascan, detenga el motor, permita que las cuchillas se detengan y desenchufe la bordeadora de arbustos de altura de la fuente de alimentación antes de intentar retirar la obstrucción.

• Si lo preere, puede usar una cuerda para ayudarle a cortar a la altura deseada del arbusto. Decida cuán alto desea el arbusto. Extienda una cuerda a lo largo del borde a la altura deseada. Pode el arbusto apenas por encima de la línea guía de la cuerda. Pode el lado de un arbusto de manera que sea ligeramente más estrecho en la parte superior. Más del arbusto será expuesto al tener esta forma, y será más uniforme.

• Use guantes al podar arbustos espinosos. Al podar nuevos brotes, use una acción de barrido ancho de manera que los tallos sean alimentados directamente hacia dentro de las cuchillas de corte. Los arbustos más viejos tendrán ramas más gruesas y serán podados más fácilmente mediante un movimiento de serrado. Uso de la bordeadora de arbustos de altura

• Sujete la unidad rmemente con las dos manos. Mantenga siempre su mano izquierda en el tubo telescópico y su mano derecha en el mango posterior. Esta unidad es usada para cortar en cualquier dirección en un movimiento lento y de barrido lateral.

• Manténgase de pie de manera que conserve con ambos pies un balance y posición adecuados.

• Inspeccione y limpie el área de cualquier objeto oculto.

• Para protegerse de un choque eléctrico, no opere la máquina a menos de 33 pies (10 m) de distancia de tendidos de cables aéreos.

• Nunca use la bordeadora de arbustos de altura cerca de líneas de alto voltaje, vallas, postes, construcciones u otros objetos inmuebles. Fig. 12 Acoplador de trabado telescópico Fig. 1327

• Si las cuchillas golpean un objeto duro, no vuelva a usar la unidad sin antes inspeccionar las cuchillas en búsqueda de daños. No use la unidad si se detecta algún daño. Procedimientos de corte m ¡ADVERTENCIA! Nunca corte cerca de cables eléctricos o líneas de alto voltaje. Si las cuchillas se atascan en un cable eléctrico, ¡NO TOQUE LAS CUCHILLAS! ¡PUEDEN CONDUCIR ELECTRICIDAD Y MATARLO DE UN CHOQUE ELÉCTRICO! En su lugar, continúe sujetando la bordeadora de arbustos por el mango posterior aislado, o colóquela de forma segura en el piso y lejos de usted. Asegúrese de que la electricidad del cable eléctrico sea desconectada antes de intentar liberar las cuchillas de la bordeadora de arbustos. El contacto con las cuchillas, otras partes conductoras de la bordeadora de arbustos, alambres energizados o líneas de alto voltaje resultará en muerte por choque eléctrico o lesiones personales severas. m ¡ADVERTENCIA! Despeje el área a ser cortada antes de cada uso. Retire todos los objetos tales como cordones, luces, alambres, o cuerdas sueltas que puedan enredarse en las cuchillas de corte y crear un riesgo de choque eléctrico y lesiones personales severas.

1. Al podar nuevos brotes, use una acción de barrido ancho

de manera que los tallos sean alimentados directamente hacia dentro de las cuchillas. No trate de cortar ramas más gruesas que 0,63 plg (16 mm) ni aquellas que sean demasiado grandes para ser alimentadas a las cuchillas. Use tijeras de podar, una sierra de mano o una sierra podadora para cortar primero las ramas gruesas. Si se necesita un corte considerable, corte un poco por vez, en varias pasadas. Corte ambos lados del arbusto primero, y luego la parte superior.

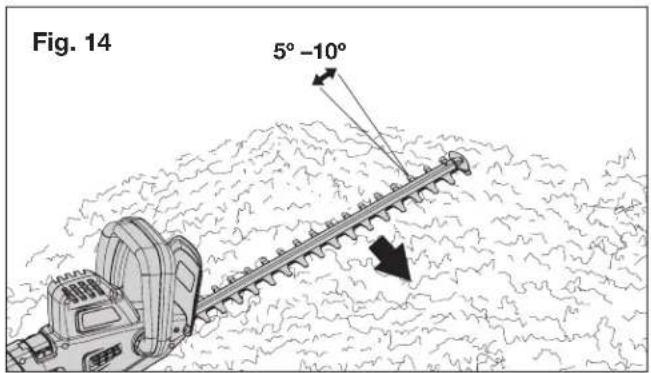

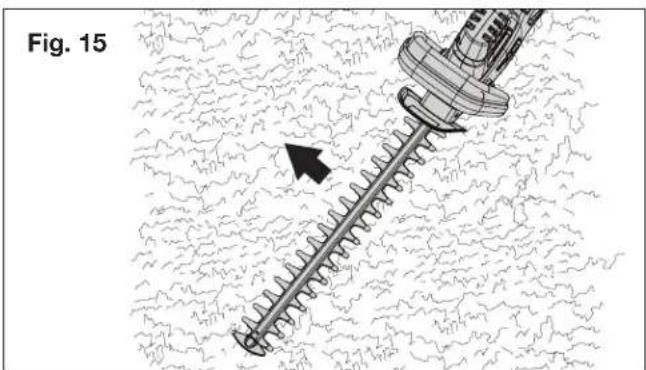

2. Para realizar un corte horizontal, sujete la bordeadora

de arbustos con las cuchillas inclinadas entre 5º y 10º respecto al material a ser cortado. Esto hace la operación mucho más fácil y garantiza un mejor corte (Fig. 14).

3. Para realizar un corte vertical, empiece podando en la

parte inferior, y barra hacia arriba para un corte parejo. Mueva las cuchillas en vaivén, en un arco hacia los exteriores del arbusto de manera que los cortes sean barridos hacia el suelo (Fig. 15).

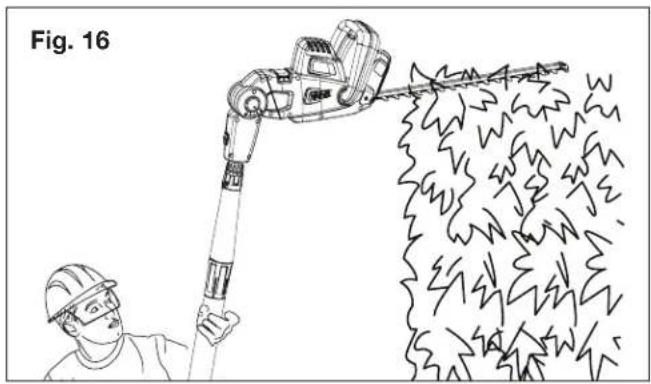

1. Para usar la bordeadora de arbustos de altura en el

podado de arbustos o setos altos y difíciles de ver, sujete la bordeadora de arbustos de altura en la posición mostrada a continuación (Fig. 16). Incline el cabezal de la bordeadora a varias posiciones diferentes para dar forma o esculpir arbustos o setos.

2. Para usar la bordeadora de arbustos de altura en la

poda de partes inferiores y laterales de arbustos y setos, sujete la bordeadora de arbustos de altura en la posición mostrada a continuación (Fig. 17) Fig. 14 5º –10º Fig. 15 Fig. 16 Fig. 1728 3. Para usar la bordeadora de arbustos de altura en la poda de follaje de baja altura o a nivel del suelo, sujete la bordeadora de arbustos de altura en la posición mostrada a continuación (Fig. 18). m ¡PRECAUCIÓN! No use la bordeadora de arbustos de altura para podar ramas de más de 3/4 plg (1.9 cm) de grosor. Use la bordeadora de arbustos de altura solo para cortar arbustos de los alrededores de las casas y edicios.No fuerce la bordeadora de arbustos de altura a través de arbustos densos. Una acción de serrado ligera de lado a lado puede ayudar al corte de arbustos más grandes y densos. Si la bordeadora de arbustos de altura empieza a desacelerarse, reduzca el ritmo con el cual usted está cortando. Si la bordeadora de arbustos de altura se atasca, apáguela inmediatamente. Desenchúfela de la fuente de alimentación y despeje la obstrucción de las cuchillas de corte. Cuidado y mantenimiento m ¡ATENCIÓN! Antes de llevar a cabo cualquier tarea de limpieza o mantenimiento, desconecte la unidad de la fuente de alimentación. Nunca toque las cuchillas en movimiento. m ¡ADVERTENCIA! Nunca rocíe o limpie las cuchillas de la bordeadora con agua.1. Limpie la bordeadora de arbustos con una toalla seca, particularmente las ranuras de ventilación, luego de cada uso, o emplee un cepillo en caso de suciedad excesiva. Rocíe las cuchillas con aceite para máquinas livianas después de cada uso.2. Guarde la bordeadora de arbustos + de altura, con la funda proporcionada sobre las cuchillas, en un lugar seco y fuera del alcance de los niños.3. Al repararla, utilice solamente partes de repuesto idénticas. El uso de cualquier otra parte puede crear un peligro o causar daños al producto. Contacte a un concesionario autorizado Snow Joe + Sun Joe

comuníquese con la central de servicio al cliente Snow Joe

+ Sun Joe llamando al 1-866-SNOWJOE (1-866-766-9563) para solicitar todas las partes de repuesto y accesorios de su producto. Lubricación de las cuchillas Para una operación más fácil y un ciclo de vida útil más prolongado de las cuchillas, lubríquelas antes y después de cada uso de la bordeadora de arbustos + de altura.1. Detenga el motor y desenchufe la unidad de la fuente de alimentación.2. Coloque la bordeadora de arbustos + de altura en una supercie plana. Aplique aceite para máquinas ligeras a lo largo del borde superior de las cuchillas (Fig. 19). Si estará usando la bordeadora de arbustos + de altura por un periodo prolongado, se recomienda detener el trabajo de forma intermitente para re-aceitar las cuchillas.NOTA: no aplique aceite mientras la bordeadora de arbustos + de altura esté funcionando. Alado de las cuchillas Las cuchillas debe ser realada si el rendimiento de corte y el funcionamiento empiezan a deteriorarse (es decir, si las cuchillas frecuentemente se enganchan en las ramas).1. Detenga el motor y desenchufe la unidad de la fuente de alimentación. Sujete las cuchillas en una prensa de banco.2. Ale la supercie de corte expuesta de cada cuchilla con una lima redonda suave. Asegúrese de mantener el ángulo original del diente al limar.3. Retire las cuchillas de la prensa de banco, y encienda el motor hasta que los bordes restantes no alados de las cuchillas sean expuestos.4. Desconecte la bordeadora de arbustos + de altura de la fuente de alimentación y repita el procedimiento de alado según sea necesario. m ¡ADVERTENCIA! No opere la bordeadora de arbustos + de altura con cuchillas de corte gastadas o dañadas. Esto puede causar una sobrecarga y dar resultados de corte insatisfactorios. Fig. 18 Fig. 1929 Limpieza de la bordeadora de arbustos

1. Detenga el motor y desenchufe la unidad de la fuente de

2. Limpie el cuerpo de la bordeadora de arbustos + de

altura, y retire suciedad y residuos empleando un paño húmedo y un detergente suave. NOTA: no use ningún detergente fuerte en la carcasa plástica ni en el mango. Estas partes pueden ser dañadas por ciertos aceites aromáticos tales como pino y limón, y por solventes tales como kerosene. Almacenamiento

1. Siempre coloque la cubierta sobre las cuchillas antes de

almacenar o transportar la bordeadora de arbustos + de altura. Tenga cuidado para evitar hacer contacto con las cuchillas aladas.

2. Limpie a fondo la bordeadora de arbustos + de altura

antes de guardarla. Guárdela en interiores, en un lugar seco a donde no puedan ingresar los niños. Manténgala alejada de agentes corrosivos tales como químicos de jardín y sales descongelantes. Eliminación Si su bordeadora de arbustos + de altura antes de guardarla necesita ser reemplazada luego de un uso prolongado, no la elimine con la basura doméstica. Hágalo de una forma ecológica y segura. Los desechos producidos por máquinas eléctricas no deben ser manipulados como basura doméstica común. Recíclelos donde hayan emplazamientos de reciclaje. Consulte con las autoridades o tienda minorista de su localidad para obtener información sobre el reciclaje. Servicio y soporte Si su bordeadora de arbustos eléctrica + de altura SJH904E de Sun Joe

requiere servicio o mantenimiento, llame a la central de servicio al cliente Snow Joe

al 1-866-SNOWJOE (1-866-766-9563). Modelo y número de serie Al contactar a la empresa, ordenar partes de repuesto o programar una reparación en un centro autorizado, usted necesitará proporcionar el modelo y número de serie, los cuales se encuentran en la etiqueta ubicada en la carcasa de la unidad. Copie estos números en el espacio proporcionado a continuación. Registre los siguientes números que se encuentran en la carcasa o mango de su nuevo producto: S J H 9 0 4 E Modelo: Nº de serie:30 Solución de problemas La mayoría de problemas son fáciles de resolver. Consulte la tabla de solución de problemas para problemas comunes y sus soluciones. Si usted continúa experimentando problemas o necesita reparaciones más allá de estos ajustes menores, llame al 1-866-SNOWJOE (1-866-766-9563) para recibir asistencia. Tabla de solución de problemas Causa posible

• Cable de extensión no conectado al enchufe de alimentación.

• Cable de extensión no conectado a la fuente de alimentación.

• Interruptor manual de seguridad no completamente activado.

• Cuchillas secas, corroídas.

• Cuchillas o soporte de cuchillas doblados.

• Dientes doblados o dañados.

• Pernos de cuchillas sueltos. Problema

• La unidad no funciona

• Cuchillas lentas, ruidosas o calientes Solución posible

• Compruebe que el cable de extensión esté conectado por completo a la herramienta.

• Compruebe que el cable de extensión esté conectado a un receptáculo activo.

• Compruebe que el interruptor de seguridad esté completamente presionado antes de presionar el gatillo interruptor.

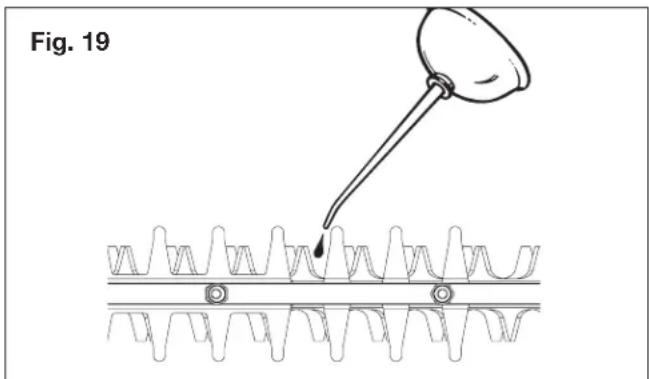

• Lubrique las cuchillas.

• Enderezca las cuchillas o soporte de cuchillas.

• Enderezca las cuchillas.

• Apriete los pernos de las cuchillas.31 Accesorios opcionales

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

. NUNCA use partes de repuesto o accesorios que no estén destinados para su uso con esta podadora de arbustos + de altura. Comuníquese con Snow Joe

si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su podadora de arbustos + de altura eléctrica. El uso de cualquier otro accesorio o parte puede ser peligroso y puede causar lesiones personales o daños mecánicos. NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

de noticar sobre dichos cambios. Los accesorios pueden ser pedidos en línea en snowjoe.com o vía telefónica llamando a la central de servicio al cliente Snow Joe

al 1-866-SNOWJOE (1-866-766-9563). Cable de extensión de 50 pies y calibre 14 Snow Joe

SJTW-A con extremo iluminado. Soporte universal de pared Snow Joe

ModeloAccesorio Descripción

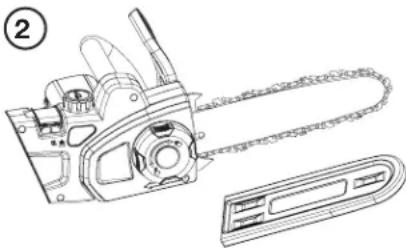

Accesorio de motosierra Sun Joe

AL CLIENTE NUESTRA GARANTÍA: Snow Joe garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados. Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente soporte! Esta Garantía le da derechos legales específicos, y usted puede también tener otros derechos según el Estado. REGISTRO DEL PRODUCTO: Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a [e-mail]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente. ¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA? Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto. ¿QUÉ NO ESTÁ CUBIERTO? Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563). POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos. R4_01282020
