MANUAL DE USUARIO MeetingBoard Yealink

1 Contenido de la caja

El aspecto del terminal y de los accesorios que aparecen en esta guía son solo para referencia. Debe usar los accesorios incluidos en el paquete para realizar la instalación, de lo contrario será responsable del posible daño causado al terminal por realizar métodos especiales en la instalación.

Accesorios estandar

*Los soportes de montaje en pared son de diferentes tamaños (de 65 y 86 pulgadas) y no se pueden mezclar.

Tornillo de expansión x 8 (8\*80mm)

*Para pared maciza portante vertical o pared de hormigón

Tornillos autorroscantes x 8 (8\*50mm)

* Para tablones u otras paredes reforzadas

Junta metalica x 8 ( 8\*1.6mm)

*Para instalar tornillos autorroscantes

Empulgueras x 4 (M8\*20mm)

*Para bloquear la parte posterior del terminal

Cable de alimentación de 3M

Cable de red de 3M

Guía de inicio rápido (montado en la pared)

2 Instalación de punto final

Si utiliza un soporte de suelo para la instalación, consulte la Guía de inicio rápido (montaje en el suelo).

Tome y coloque todos los componentes con cuidado para evitar daños.

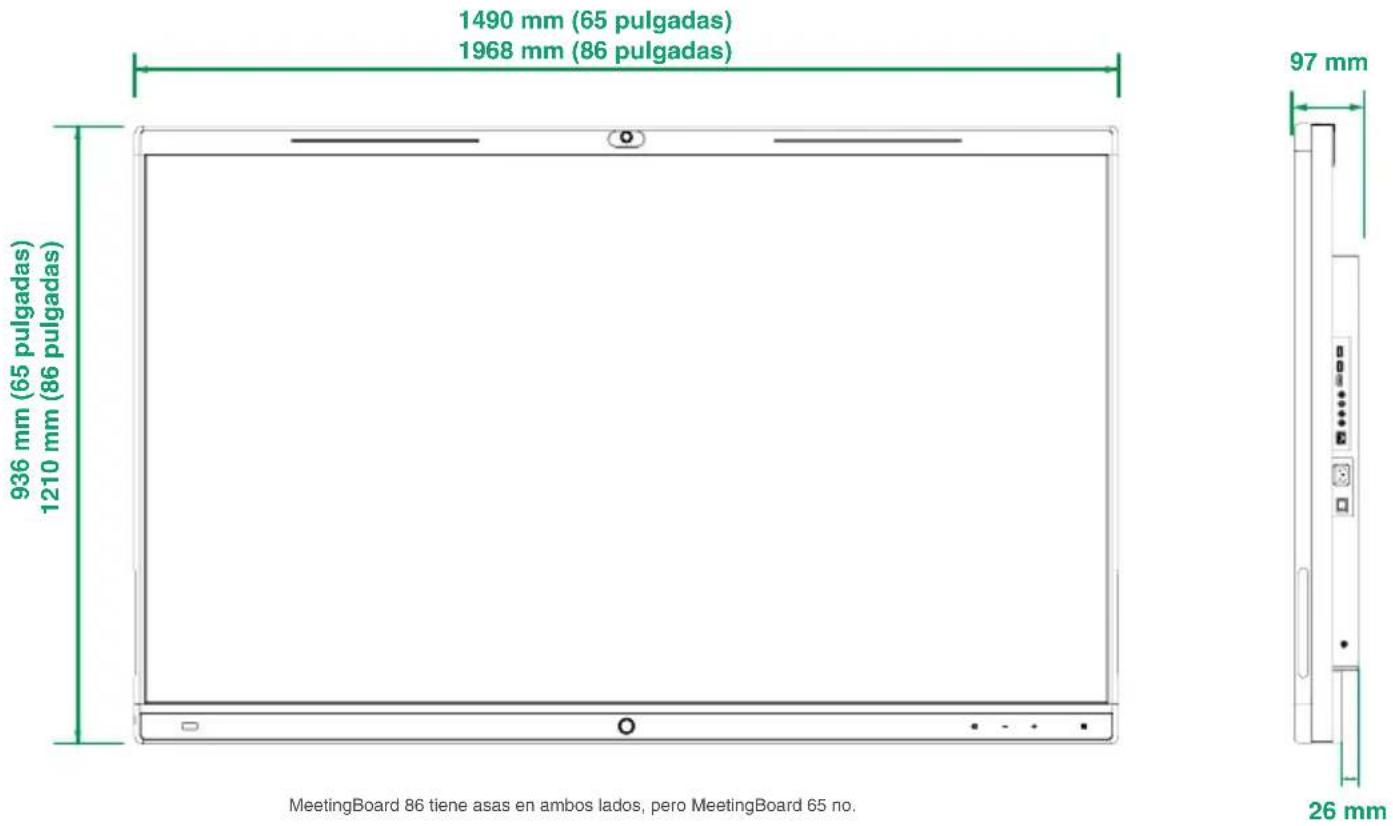

MeetingBoard 65 MeetingBoard 86

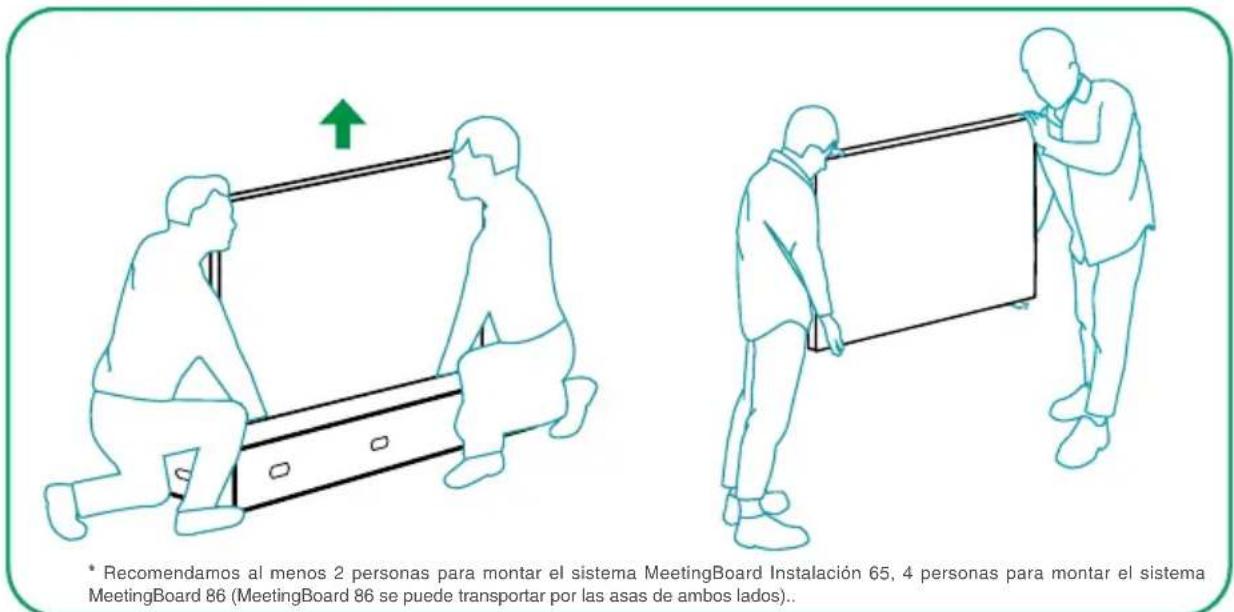

Recomendamos al menos 2 personas para montar el sistema MeetingBoard 65, 4 personas para montar el sistema MeetingBoard 86.

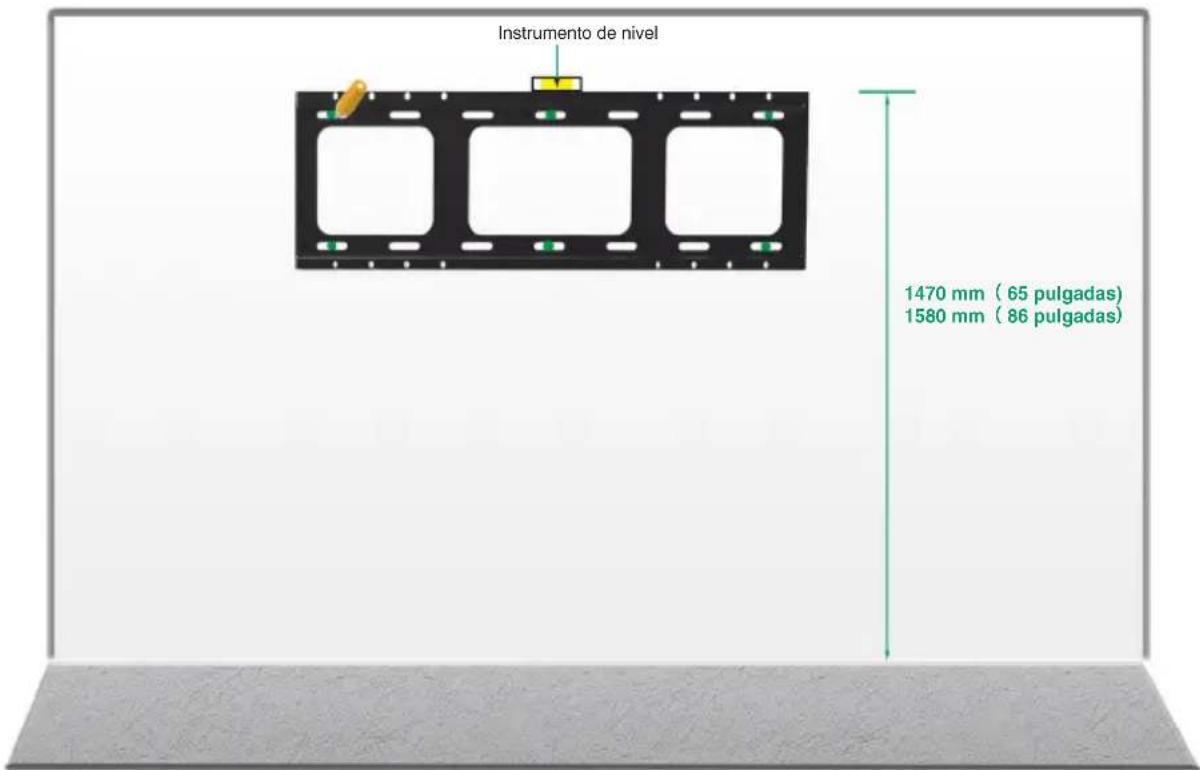

Determine la posición de instalación del soporte montado en la pared (a)

1. Instálelo en una pared maciza portante vertical o en una pared de hormigón (utilice tornillos de expansión) o tablones, otras paredes reforzadas (utilice tornillos autorroscantes) con un espesor superior a 20 cm.
2. Para otro tipo de paredes, refuerce la pared y verifique la viabilidad antes de realizar la instalación. Método de verificación: Instale un tornillo para realizar una prueba de carga con un solo tornillo durante 1 minuto (MeetingBoard 65 con carga de35 kg, MeetingBoard 86 con carga de 45 kg). Si el tornillo no está flojo puede continuar con la instalación.
3. El soporte de pared para MeetingBoard 65 y MeetingBorad 86 solo difieren en tamaño y el método de instalación es el mismo.
4. Los datos de altura de instalación son solo de referencia. Puede elegir una posición adecuada según sea necesario.

Para MeetingBoard 65 instale al menos 6 tornillos y para MeetingBoard 86 instale al menos 8 tornillos.
2 Fije los tornillos de expansión/tornillos autorroscantes en las posiciones marcadas en la pared

Si la pared es de tablones, otras paredes reforzadas, instale el soporte de pared (a) con los tornillos autorroscantes incluidos en el paquete.

Métodos: Para instalar el soporte de pared, coloque el tornillo autorroscante (6*50 mm) en la junta de metal y, a continuación, taladre en la pared.

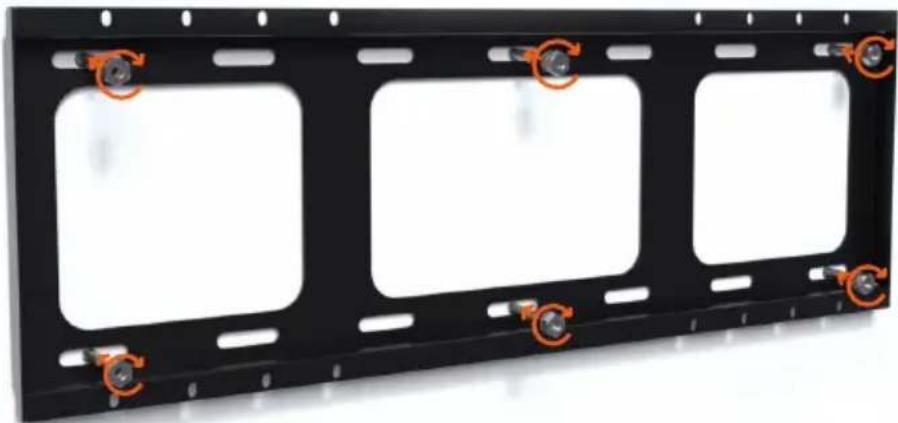

3 Instale el soporte de pared (a) en la pared

X8

Parte de la tuerca del tornillo de expansión

1. El terminal tiene un sistema operativo Android incorporado y soporta la instalación de módulos OPS para usar ambos sistemas operativos; Windows y Android.
2. Windows OPS es opcional. Si no lo ha comprado, omita este paso.
3. Al instalar o desinstalar OPS, asegúrese de que el terminal esté apagado. De lo contrario, OPS puede ser anormal.

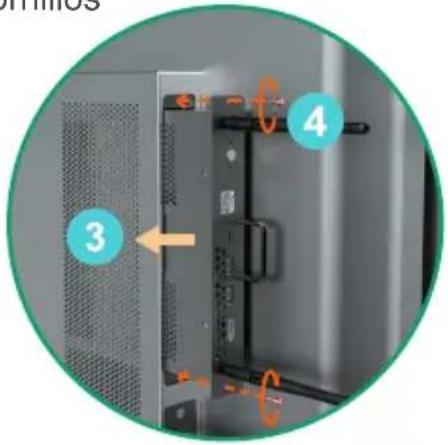

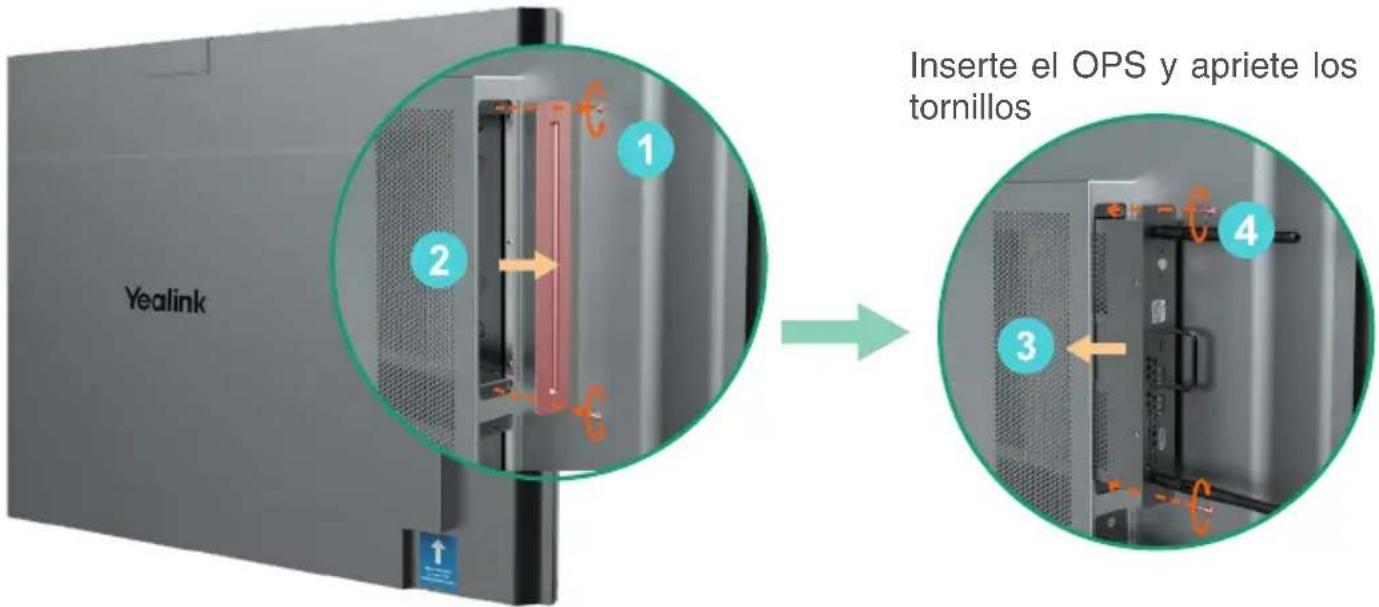

Retire la cubierta OPS

Instalar MB-CAM (Opcional)

MB-CAM es opcional. Si no lo ha comprado, omita este paso.

Retire la cubierta superior del terminal

6 Instale la barra de soporte de pared (b) en la parte posterior del terminal

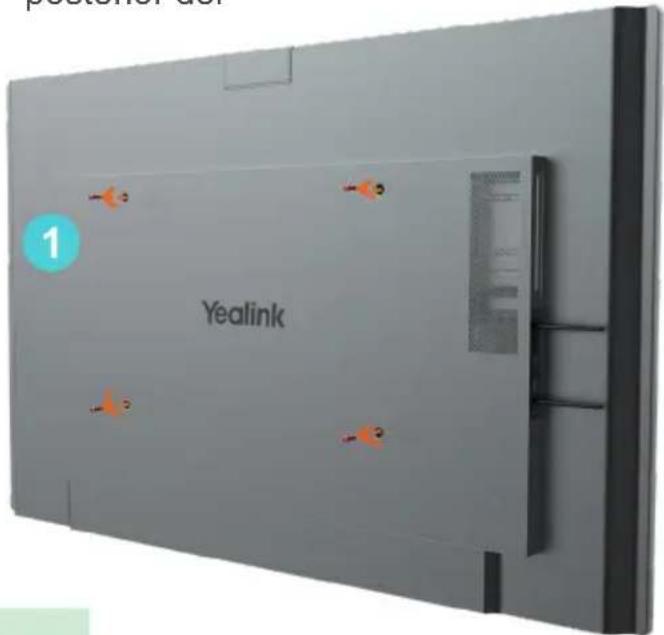

Quite el parche y retire los tornillos de la parte posterior del

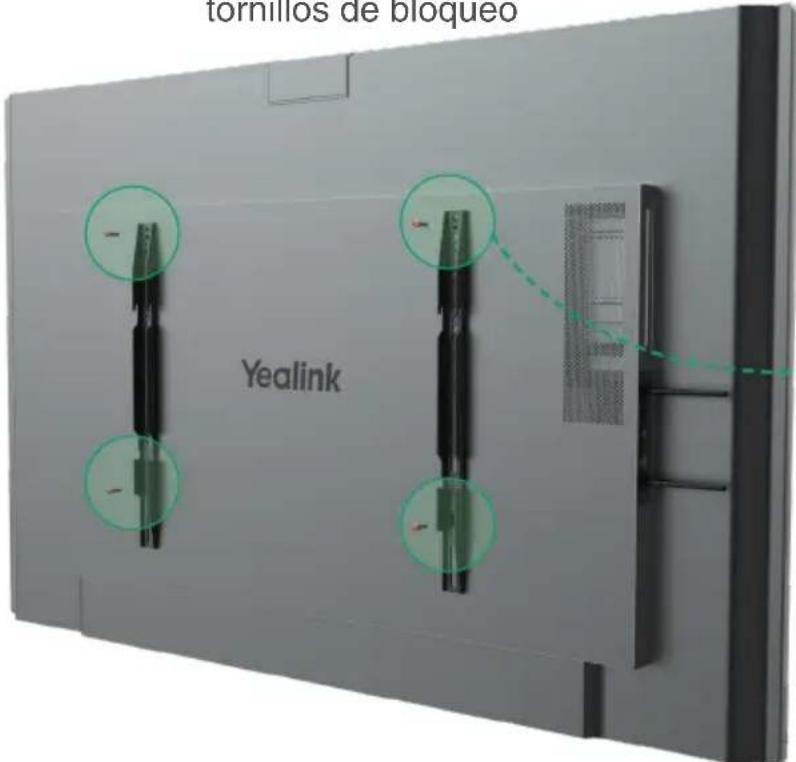

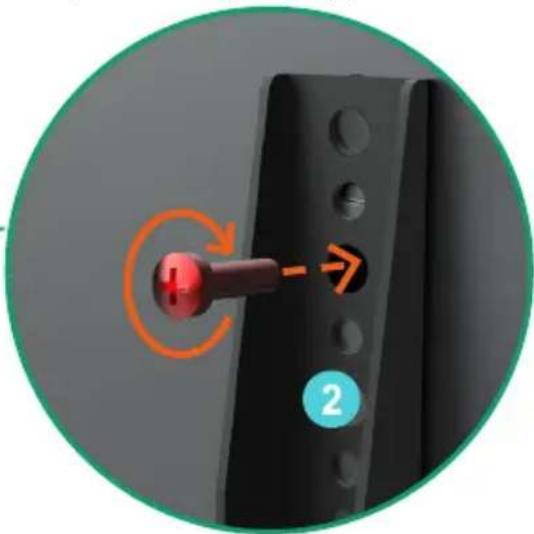

Instale la soportes de pared (b) y los tornillos de bloqueo

MeetingBoard 65: Recomendamos que el tornillo se instale en el quinto orificio de la barra de soportes de pared(b)

MeetingBoard 86: Recomendamos que el tornillo se instale en el tercero orificio de la barra de soportes de pared(b)

Si la altura de instalación es ligeramente inapropiada, puede ajustar la posición del orificio de instalación para satisfacer sus necesidades.

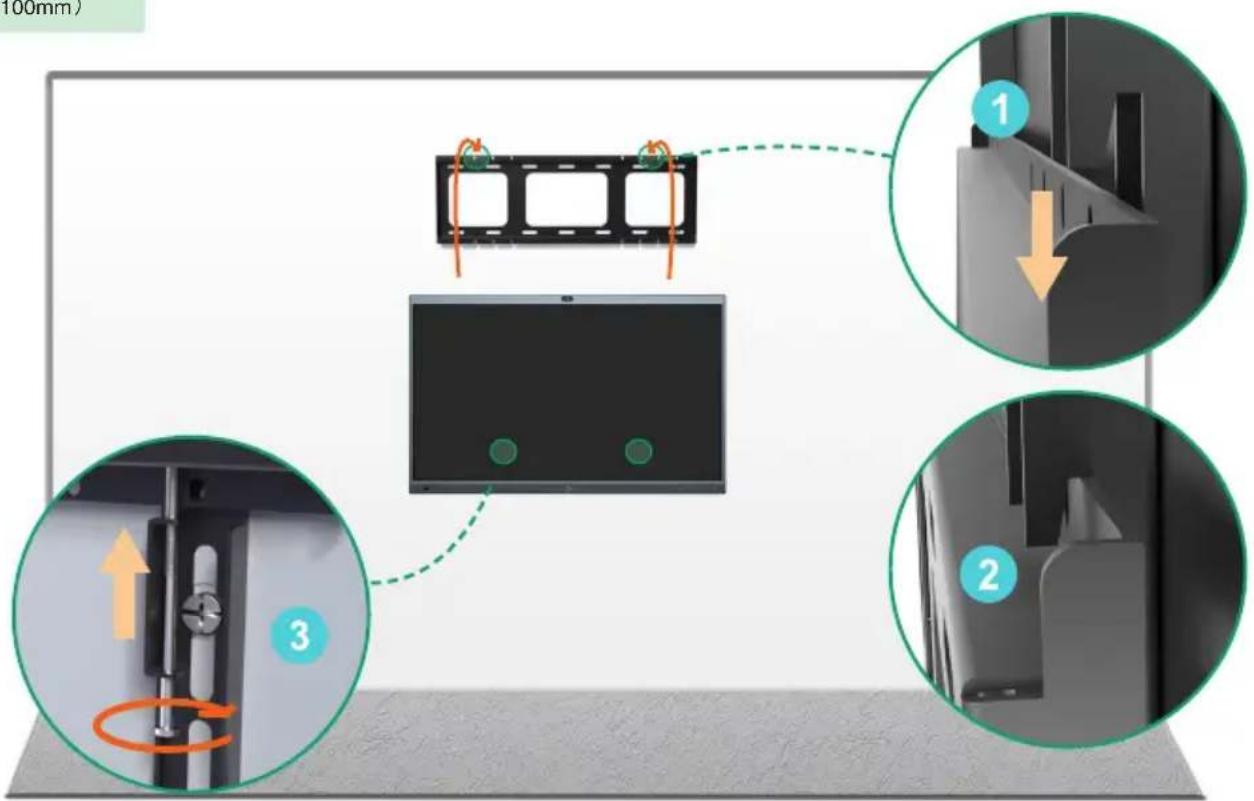

7 Monte el terminal y bloquee el tornillo de seguridad de la parte posterior del mismo

i

Si el enchufe y el puerto de red de la sala de conferencias están ubicados en la pared posterior del terminal que se va a instalar, conecte los cables primero antes de instalar el terminal.

Ambos lados de la barra de soportes de pared(b) deben encajarse en las ranuras al mismo tiempo.

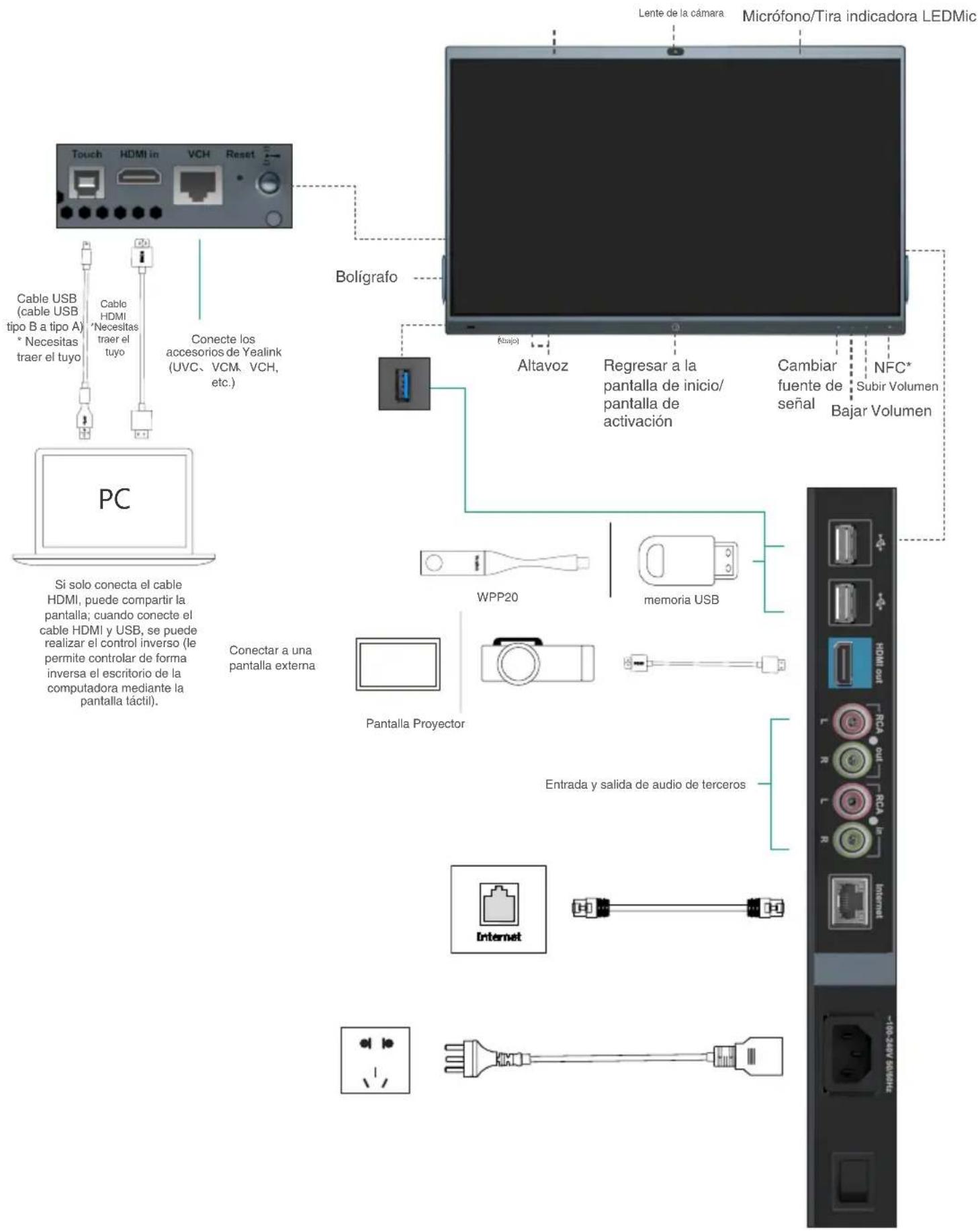

3 Instrucciones de Componentes de Hardware

* próximamente, en breve

4 Potencia

1. Inserte el extremo del cable de alimentación en el orificio de alimentación del terminal.
2. Inserte el enchufe del cable de alimentación en la toma de corriente.
3. Coloque el botón del interruptor de la parte posterior derecha del terminal en posición "I" para encenderlo.

Al encender por primera vez el terminal, siga el asistente de configuración en pantalla para configurar el idioma, la hora, la red, etc., para inicializar la configuración. Las operaciones de inicialización varían dependiendo de las versiones de software.

Después de iniciar el punto final por primera vez o restaurar la configuración de fábrica, vaya a la configuración en la pantalla táctil para configurar la contraseña de administrador (contraseña predeterminada: 0000).

5 Estado de LED

Estado	Dos tiras muestran luz verde desde adentro hacia afuera al mismo tiempo	Verde intermitente lento	La tira verde ondula de izquierda a derecha.	Rojo intermitente	Apagado Verde fijo Rojo fijo
Descripción	ArrancandoApagando	Modo reposo	Actualización de firmwareRestablecimiento de fábrica	Anormal	ApagadoNo en una llamada	Sin silenciar durante una llamada

6 Corte de energía

Coloque el botón del interruptor de la parte posterior derecha del terminal en posición "O" para apagarlo.
