Tipo de producto	Campana decorativa chimenea
Marca	Orima
Modelo	ORC60630T
Dimensiones (Al x An x Pr)	475-810 mm (ajustable) x 600 mm x 500 mm
Peso neto estimado	12 kg
Color	Acero inoxidable
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia del motor	200 W (estimado)
Nivel sonoro	55 dB (estimado)
Caudal de aire	600 m³/h (estimado)
Tipo de instalación	Evacuación o recirculación (con filtro de carbón opcional)
Diámetro del conducto	120 mm o 150 mm (según brida suministrada)
Número de velocidades	3 (lenta, media, rápida)
Iluminación	LED, máx. 1,5 W
Filtros de grasa	Metálicos, lavables en lavavajillas (cada 2 meses)
Filtro de carbón	Opcional, reemplazable (cada 4 meses)
Distancia mínima sobre la cocina	650 mm
Contenido del embalaje	Campana, chimenea decorativa inferior y superior, brida, conducto, filtros de grasa, filtros de carbón (opcional), soportes, tornillos, manual de instrucciones
Funciones principales	Parada del motor, control de velocidad, iluminación
Seguridad	Conexión a tierra obligatoria, distancia de seguridad, parada del motor

Preguntas frecuentes - ORC60630T Orima

¿Cómo instalar la campana Orima ORC60630T?

La instalación debe ser realizada por un profesional. La distancia mínima entre la placa de cocción y la campana es de 650 mm. Utilice la plantilla de perforación suministrada para fijar los soportes murales. Conecte el conducto de evacuación (diámetro 120 o 150 mm) o instale el filtro de carbón para el modo recirculación.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa metálicos deben limpiarse cada 2 meses. Se pueden lavar en lavavajillas o a mano con un detergente neutro. Asegúrese de que estén secos antes de volver a colocarlos.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activo no es lavable. Debe reemplazarse aproximadamente cada 4 meses, o con más frecuencia en caso de uso intensivo. Es necesario solo en modo recirculación.

¿Cómo reemplazar la iluminación LED?

Desmonte los filtros de grasa, retire con cuidado los 2 tornillos de la placa frontal, desconecte el conector de la lámpara LED, luego retire la lámpara vieja. Instale una nueva lámpara LED (máx. 1,5 W) y vuelva a montar todo.

¿Qué hacer si el motor no funciona?

Verifique primero la alimentación eléctrica. Si la lámpara se enciende pero el motor no, la hélice puede estar bloqueada o el condensador/motor defectuoso. Contacte al servicio técnico. No intente repararlo usted mismo.

¿Cuál es la altura mínima entre la campana y la cocina?

La distancia de seguridad mínima es de 650 mm. Para cocinas de gas, respete las indicaciones del fabricante de la placa.

¿Esta campana puede funcionar en recirculación?

Sí, la campana Orima ORC60630T se puede usar en modo recirculación instalando un filtro de carbón activo (no incluido). En este caso, el aire se filtra y se devuelve a la cocina.

¿Cuáles son los diámetros de conducto de evacuación posibles?

El diámetro del conducto puede ser de 120 mm (con brida suministrada) o 150 mm (sin brida). Utilice un conducto rígido o flexible.

¿Cómo ajustar las velocidades?

La campana dispone de 3 velocidades: lenta (I), media (II) y rápida (III). Presione los botones correspondientes. También hay un interruptor de parada del motor.

¿La campana vibra o hace ruido, qué hacer?

Verifique que la campana esté firmemente fijada a la pared. Las vibraciones también pueden provenir de la hélice dañada o de un motor mal fijado. Apriete los tornillos de fijación y contacte al servicio técnico si es necesario.

MANUAL DE USUARIO ORC60630T Orima

Las instrucciones de uso se aplican a varias versiones de este dispositivo. En consecuencia, puede encontrar descripciones de características individuales que no se aplican a su dispositivo específico.

INSTALACIÓN

• El fabricante no será responsable de los daños que resulten de una instalación incorrecta o incorrecta.

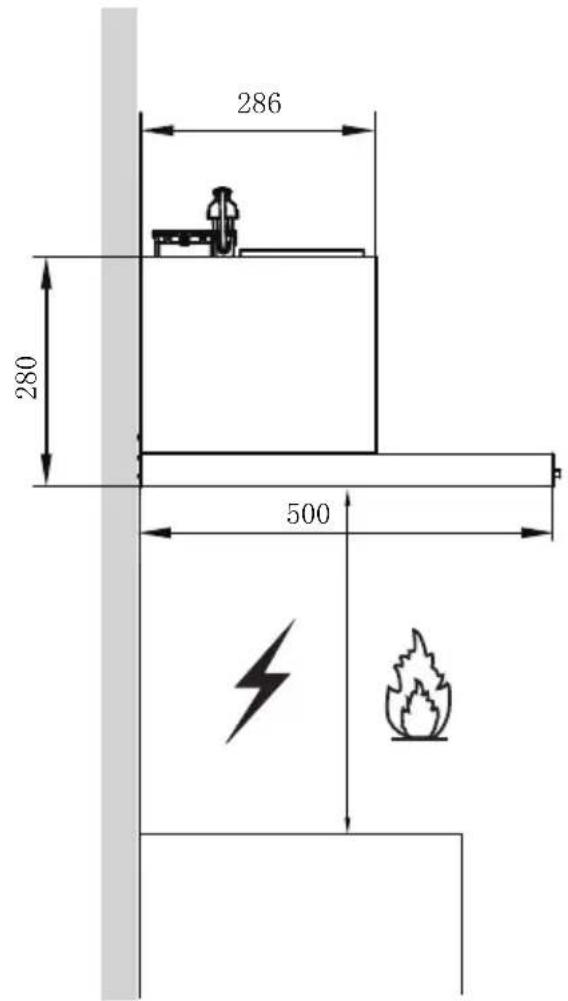

• La distancia mínima entre la superficie de apoyo para los recipientes de cocción en la encimera y la parte más baja de la campana.(cuando la campana extractora se encuentra sobre un aparato a gas) debe ser de al menos 65 cm. Si las instrucciones de instalación de la placa de gas especifican una distancia mayor, esto debe tenerse en cuenta. La distancia de 65 cm puede ser reducida por: las partes no combustibles de las campanas extractoras y las piezas que operan a un voltaje extra bajo de seguridad, siempre que estas piezas no den acceso a las partes activas si están deformadas.

- Compruebe que la tensión de red corresponde a la indicada en la placa de características fijada a la campana.

- Para los aparatos de Clase I, verifique que la fuente de alimentación doméstica garantice una conexión a tierra adecuada. Conecte el extractor al tubo de escape a través de un tubo de 120 mm de diámetro mínimo. La ruta de la chimenea debe ser lo más corta posible.

- El aire no debe descargarse en una chimenea que se utiliza para extraer los humos de los aparatos que queman gas u otros combustibles.

- Si el extractor se utiliza junto con aparatos no eléctricos (por ejemplo, aparatos que queman gas), se debe garantizar un grado suficiente de aireación en la habitación para evitar el reflujo de los gases de escape. La cocina debe tener una abertura que comunique directamente con el aire libre para garantizar la entrada de aire limpio.

- Cuando la campana de cocina se usa junto con otros aparatos que reciben energía que no sea eléctrica, la presión negativa en la habitación no debe exceder los 0,04 mbar para evitar que la campana de la cocina arrastre los gases.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas con calificaciones similares para evitar un peligro.

- Se deben cumplir las normativas relativas a la descarga de aire.

USO

- La campana extractora es solo para uso doméstico, no adecuada para barbacoas, asados y otros fines comerciales. Nunca use la campana para otros fines que no sean para los que ha sido diseñada.

- Nunca deje las llamas desnudas bajo la campana cuando esté en funcionamiento.

- Ajuste la intensidad de la llama para dirigirla solo al fondo de la sartén, asegurándose de que no engulle los lados.

- Las freidoras profundas deben controlarse continuamente durante el uso: el aceite sobrecalentado puede incendiarse.

- No flamee debajo de la campana extractora; riesgo de incendio.

- Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de manera segura y entienden los peligros involucrados.

- Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

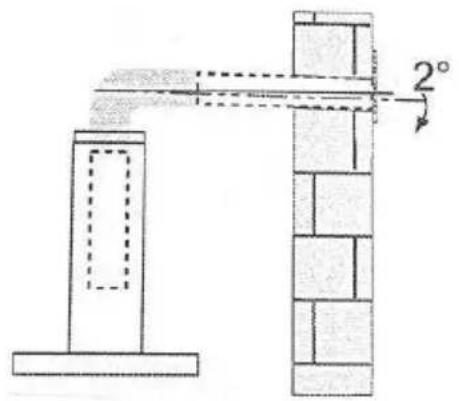

2°

• La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
• "PRECAUCIÓN: las partes accesibles pueden calentarse cuando se usan con aparatos de cocina".

MANTENIMIENTO

- La campana de cocina y su filtro deben limpiarse regularmente de acuerdo con las instrucciones.

- Apague o desenchufe el aparato de la red eléctrica antes de realizar cualquier

trabajo de mantenimiento.

• Limpie y / o reemplace los filtros después del período especificado (riesgo de incendio).
• Limpie la campana con un paño húmedo y un detergente líquido neutro.
• El aparato utiliza como máximo 4 elementos de encimera.

En base a la norma europea del 2002/96/CE de residuos de aparatos eléctricos y electrónicos (RAEE), los electrodomésticos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyan, y reducir el impacto en la salud humana y el medio ambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico.

Ref. Ud.	Componentes del producto
1 1	Cuerpo de la campana, completo con: Controles, Luz, Soplador, Filtro.
2.1 1 Chimenea decorativa inferior
2.2 1 Chimenea decorativa superior
3 1 Brida (opcional)
4 1 Tubo de escape
5 2 Filtro de carbón activo (opcional)

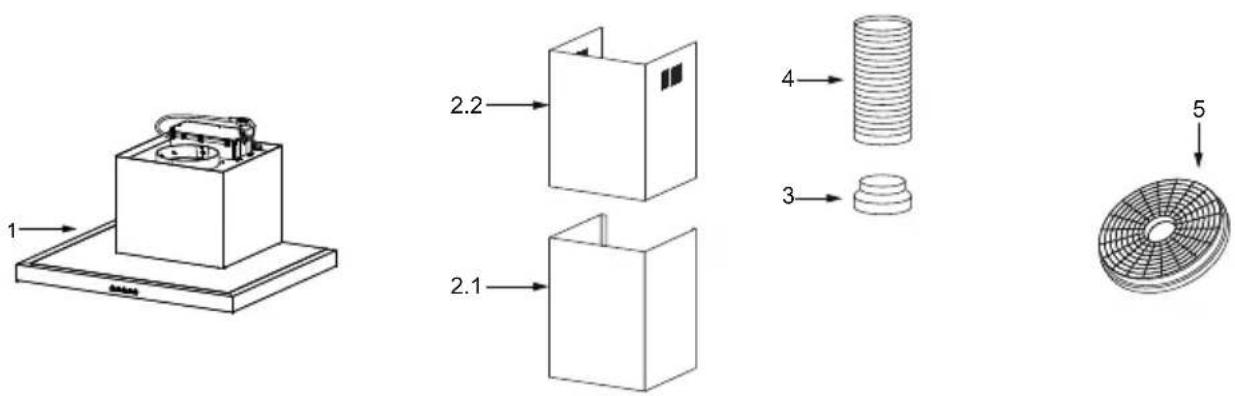

1 2.2 4 3 2.1 5

Ud. Documentación
1 Manual de instrucciones

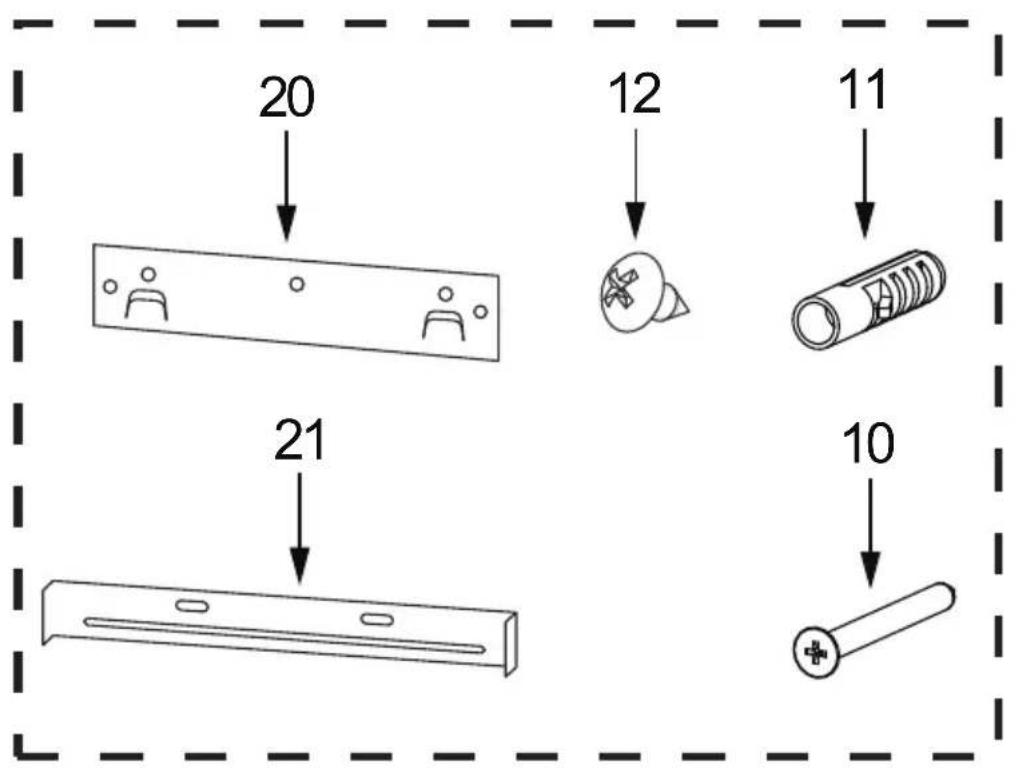

Ref. Ud. Componentes opcionales de instalación
10	7 Tornillos 5 x 50
11	7 Tapones de pared
12	6 Tornillos 4,2 x 9,5
20	1 Soporte de fijación de la campana
21	2 Soporte de fijación para chimenea


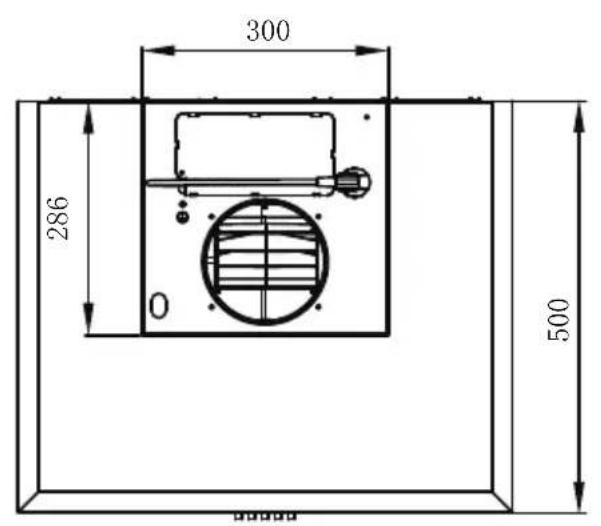

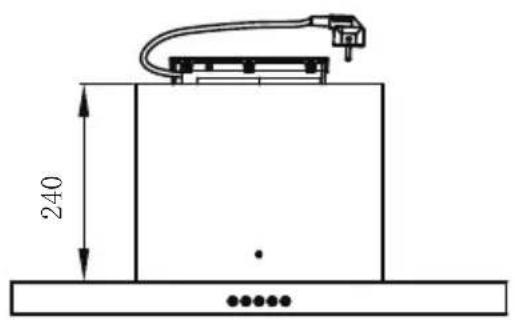

300 286 0 500

240

286 280 500

304 306 287 289 A B 40 500 601

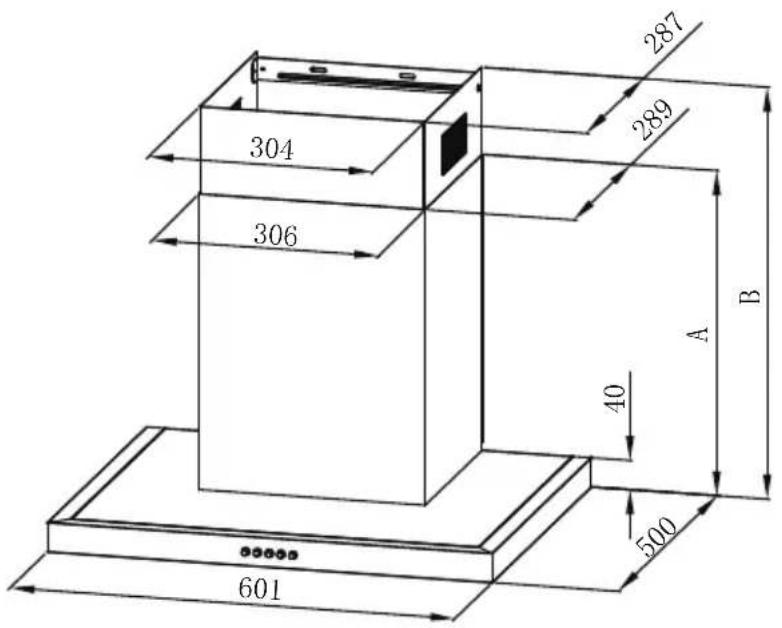

Opción	Chimenea	A	B
1	400+390	440	475-810
2	500+490	540	575-1010
3	560+560	600	635-1140

PERFORACIÓN DE PAREDES Y FIJACIÓN DE SOPORTE

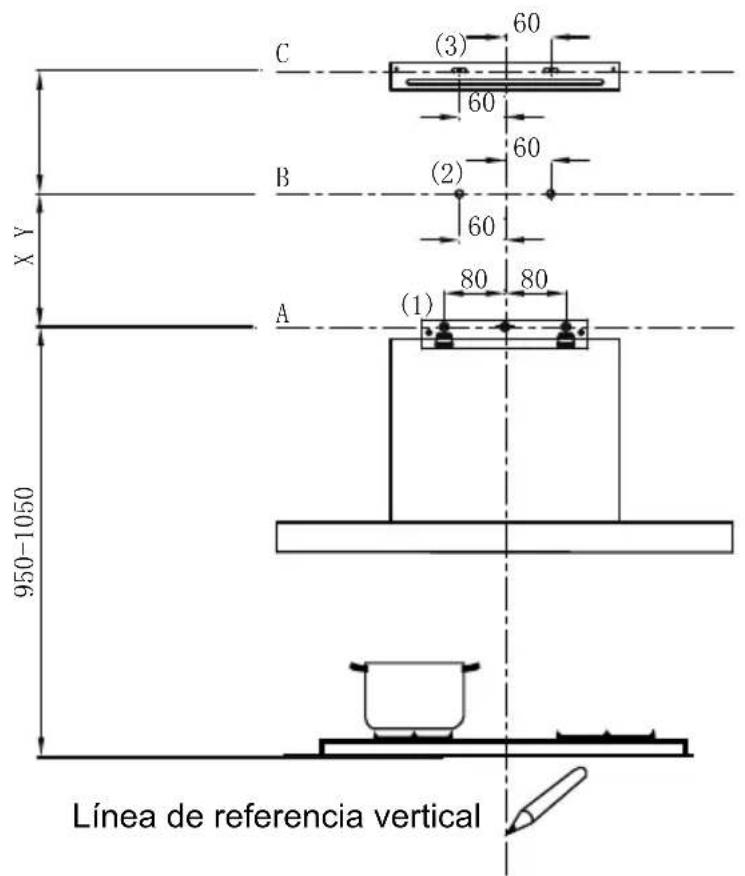

C (3) 60 60 B (2) 60 60 A (1) 80 80 950-1050 Línea de referencia vertical

Como primer paso, proceda con los siguientes dibujos:

• Una línea vertical hasta el techo o hasta el límite superior, en el centro del área en la que se instalará la campana.
• Una línea horizontal A a 950–1050 por encima de la parte superior de la cocina.
• Una línea horizontal B a X mm por encima de la línea horizontal A.
• Una línea horizontal C a mm por debajo de la línea horizontal B

Marcar puntos:

• Marque un punto (1) en la línea horizontal A, 80 mm a la línea de referencia vertical.
• Repita esta operación en el otro lado y en la línea de referencia vertical, verificando que las tres marcas estén niveladas.
• Marque un punto (2) en la línea horizontal B, 60 mm a la línea de referencia vertical.
• Repita esta operación en el otro lado, verificando que las dos marcas estén en la misma línea horizontal.
• Marque un punto (3) en la línea horizontal C, 60 mm a la línea de referencia vertical.

Repita esta operación en el otro lado, verificando que las dos marcas estén niveladas.

Fijar los soportes:

• Perfore orificios en los puntos marcados con una broca de 10 mm.
• Inserte los tapones de Pared 11 en los orificios.
• Fije el soporte de fijación de la campana 20 con 3 tornillos 10 (5 x 50) en la línea horizontal A.
• Fije un soporte de fijación de la chimenea 21 con 2 tornillos 10 (5 x 50) en la línea horizontal B.

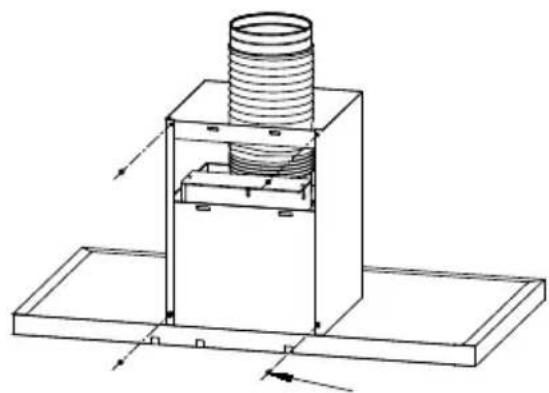

Chimenea decorativa inferior:

- Fije el tubo de escape en el cuerpo de la campana, conecte la chimenea y el cuerpo de la campana con 2 tornillos 12. Conecte el soporte de fijación de la chimenea y la chimenea con 2 tornillos 12.

Enganche el cuerpo de la campana

• Enganche el cuerpo de la campana al soporte de fijación de la campana 20. Nivele el cuerpo de la campana en sí.
• Fije un soporte de fijación de chimenea 21 con 2 tornillos 10 (5 x 50) en la línea horizontal B para evitar que el cuerpo de la campana resbale accidentalmente del soporte de fijación de la campana.

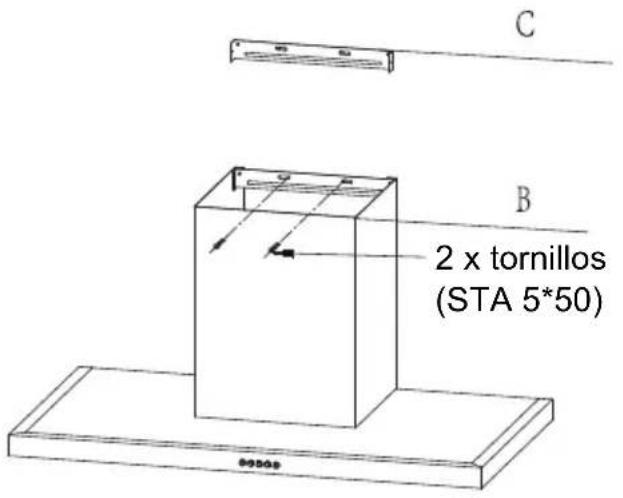

C B 2 x tornillos (STA 5*50) 99500

Enganche del cuerpo de la campana:

• Enganche el cuerpo de la campana al soporte 20.
• Nivele el cuerpo de la campana.
• Retire el filtro del interior del cuerpo de la camapana, fije los tornillos 10 a los Tapones de pared 11 en los puntos (3).

Al instalar la versión con conductos, conecte la campana a la chimenea utilizando un tubo flexible o rígido de φ 150 o φ 120 mm, cuya elección se deja al instalador.

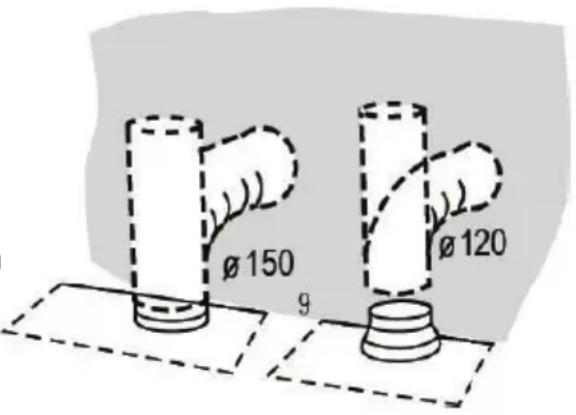

Ø 150 Ø 120 9

• Si va a instalar una conexión de escape de aire de 120 mm, inserte la brida del reductor 3 en la salida del cuerpo de la campana.
• Fije el tubo 4 en su posición utilizando suficientes abrazaderas de tubo (no suministradas).
• Eliminar posibles filtros de carbón.

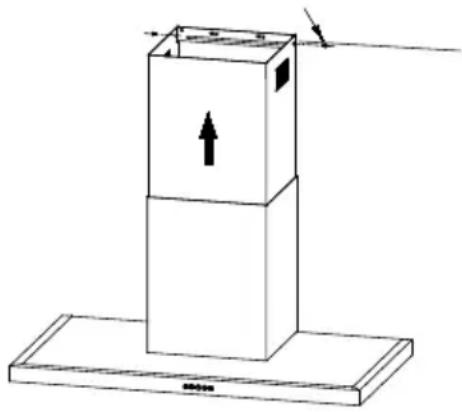

Chimenea decorativa superior:

• Inserte la chimenea decorativa superior 2.2 en la chimenea decorativa inferior 2.1 y arrástrela hacia la línea horizontal C.
• Conecte la chimenea decorativa superior 2.2 y el soporte de fijación de la chimenea 21 con 2 tornillos 12.

2 tornillos (STA 4.2*9.5)

	INTERRUPTOR DE APAGADO DEL MOTOR: Presione este interruptor para detener la operación del motor.
	INTERRUPTOR DE VELOCIDAD: Cuando presione este interruptor, el motor funciona a velocidad BAJA.
	INTERRUPTOR DE VELOCIDAD: Cuando presione este interruptor, el motor funciona a velocidad MEDIA.
	INTERRUPTOR DE VELOCIDAD: Cuando presione este interruptor, el motor funciona a velocidad ALTA.
	ENCENDIDO / APAGADO INTERRUPTOR DE ILUMINACIÓN: Presione este interruptor para encender las luces, y presione nuevamente para apagarlas.

MANTENIMIENTO

FILTROS DE GRASA

LIMPIEZA DE SOPORTES DE METAL DE LOS FILTROS DE GRASA

- Los filtros deben limpiarse cada 2 meses de funcionamiento, o con mayor frecuencia para un uso particularmente intenso, y pueden ser lavados en lavavajillas. ES-15

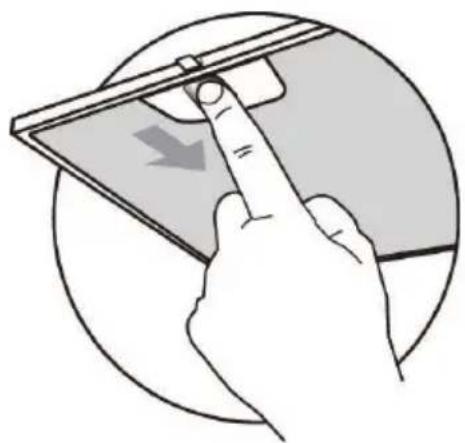

- Retire los filtros uno por uno, empujándolos hacia la parte posterior de la unidad de la campana y simultáneamente tirando hacia abajo.

- Debe evitarse cualquier tipo de doblado de los filtros al lavarlos. Antes de volver a colocarlos en la campana, asegúrese de que estén completamente secos. (El color de la superficie del filtro puede cambiar a lo largo del tiempo, pero esto no influye en la eficiencia del filtro).

- Cuando instale los filtros en la campana, preste atención a que estén montados en la posición correcta con el asa hacia afuera.

FILTRO DE CARBÓN ACTIVO (VERSIÓN DE RECIRCULACIÓN)

Estos filtros no son lavables y no pueden regenerarse. Deben reemplazarse aproximadamente cada 4 meses de funcionamiento, o más frecuentemente con un uso intensivo.

SUSTITUCIÓN DEL FILTRO DE CARBÓN ACTIVO

• Retire los filtros de grasa metálicos.
• Retire el filtro de carbón activo saturado. Monte los nuevos filtros.
• Reemplace los filtros de grasa de metal.

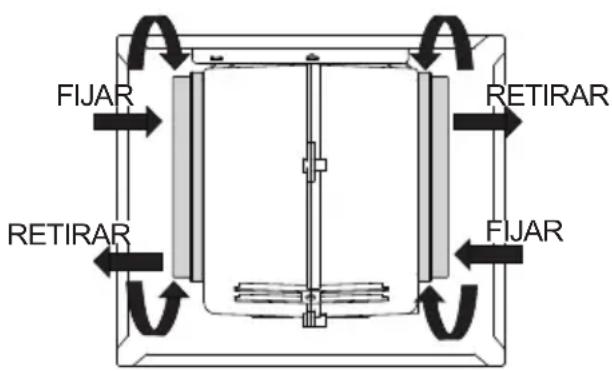

FIJAR RETIRAR RETIRAR FIJAR

SUSTITUCIÓN DE LA ILUMINACIÓN (A realizar por profesionales)

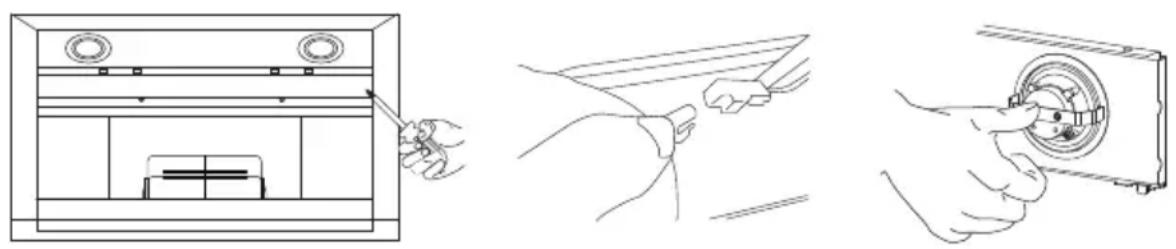

Sustitución de los módulos de luz

• No se pueden reemplazar las bombillas, se debe reemplazar todo el módulo de luces.
• Al cambiar los módulos de luz, los contactos están activos.
• Antes de cambiar el (los) módulo (s) de luz, desenchufe el aparato de la red eléctrica o apague el interruptor de circuito en la caja de fusibles.
• Retire el filtro de grasa y retire con cuidado los 2 tornillos de la placa frontal (se necesitará un destornillador de cabeza cruzada para quitar los tornillos).
• Desconecta el terminal de luz LED.
• Presione la luz LED en la parte posterior de la placa frontal, retire la luz LED.
• Reemplace la lámpara (lámpara LED disponible en el mercado max.1.5w).

	Potencia max	Voltaje	Imagen Lamp Cap ILCOS D código
Cuadrado / Diámetro : 70mm	1.5W DC	12 V		——	DSR-1.5-S-70

• Presione la luz LED en la parte frontal de la placa frontal, instale la luz LED en la placa frontal.
• Conecte el terminal de luz LED y los cables de luz.
• Ajuste con cuidado los 2 tornillos de la placa frontal, vuelva a instalar el filtro de grasa.

SOLUCIÓN DE PROBLEMAS

Fallo Causa Solución
Las luces están encendidas pero el motor no funciona	Las cuchillas están bloqueadas.	Compruebe las cuchillas
	El condensador está dañado.	Sustituya el condensador
	El motor está dañado. Sustituya el motor
	El cableado interno del motor se corta / desconecta. Puede producirse un olor desagradable.	Sustituya el motor
Tanto la luz como el motor no funcionan	Además de lo mencionado arriba, compruebe lo siguiente:
	La luz está dañada Sustituya las luces
	Cable de alimentación suelto	Conecta los cables como marca el diagrama eléctrico.
Fuga de aceite	La salida y la entrada de ventilación de aire no están herméticamente selladas.	Baje la salida y séllela con pegamento.
Vibración	La cuchilla, si está dañada, puede provocar vibraciones.	Sustituya las cuchillas
	El motor no está bien sujeto	Sujete firmemente el motor.
	La campana no está bien sujeta.	Sujete firmemente la campana.
Succión insuficiente	La distancia entre la campana y la cocina es demasiado grande.	Reajuste la distancia
	Demasiada ventilación de puertas o ventanas abiertas.	Elija un nuevo lugar donde instalar la campana o cierre las ventanas y puertas
La máquina se inclina	Los tornillos de fijación no están lo suficientemente apretados.	Apriete los tornillos de fijación y hágalos horizontales
	Los tornillos colgantes no están lo suficientemente apretados.	Apriete los tornillos colgantes y hágalos horizontales
