MANUAL DE USUARIO M32QHD165CK LC-Power

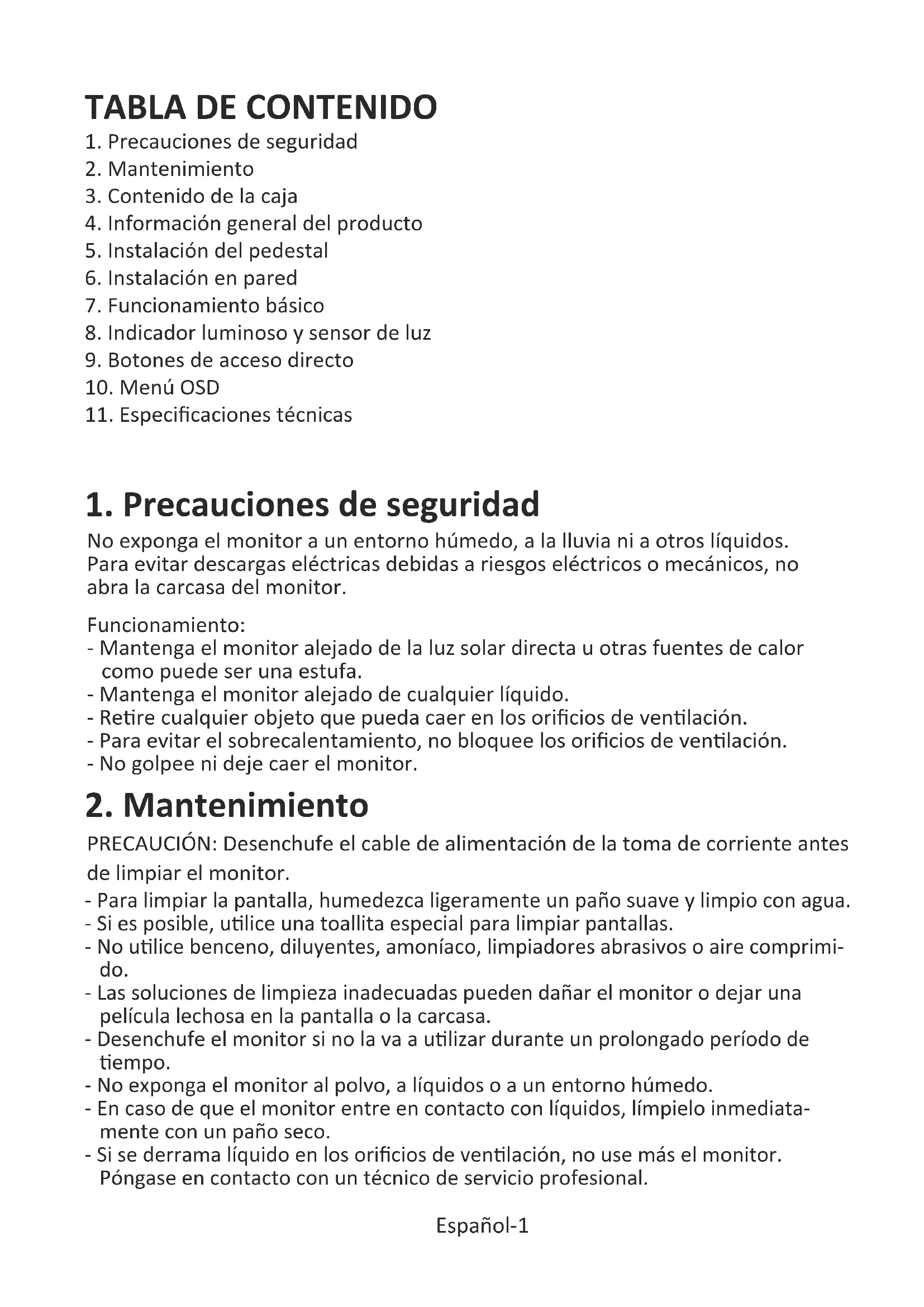

1. Precauciones de seguridad

3. Contenido de la caja

4. Información general del producto

5. Instalación del pedestal

6. Instalación en pared

7. Funcionamiento básico

8. Indicador luminoso y sensor de luz

9. Botones de acceso directo

11. Especificaciones técnicas

1. Precauciones de seguridad

No exponga el monitor a un entorno húmedo, a la lluvia ni a otros líquidos. Para evitar descargas eléctricas debidas a riesgos eléctricos o mecánicos, no abra la carcasa del monitor. PRECAUCIÓN: Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el monitor. Funcionamiento: - Mantenga el monitor alejado de la luz solar directa u otras fuentes de calor como puede ser una estufa. - Mantenga el monitor alejado de cualquier líquido. - Rere cualquier objeto que pueda caer en los orificios de venlación. - Para evitar el sobrecalentamiento, no bloquee los orificios de venlación. - No golpee ni deje caer el monitor. - Para limpiar la pantalla, humedezca ligeramente un paño suave y limpio con agua. - Si es posible, ulice una toallita especial para limpiar pantallas. - No ulice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimi- do. - Las soluciones de limpieza inadecuadas pueden dañar el monitor o dejar una película lechosa en la pantalla o la carcasa. - Desenchufe el monitor si no la va a ulizar durante un prolongado período de empo. - No exponga el monitor al polvo, a líquidos o a un entorno húmedo. - En caso de que el monitor entre en contacto con líquidos, límpielo inmediata- mente con un paño seco. - Si se derrama líquido en los orificios de venlación, no use más el monitor. Póngase en contacto con un técnico de servicio profesional.3. Contenido de la caja Aviso legal: Español-2 Monitor Tubo del pedestal x 1 Base del pedestal x 1 Se pueden incluir tornillos adicionales de repuesto. Tornillos x 4(para la instalación en pared)Tornillos x 4(para la instalación del pedestal)Placa de montaje x 1(para la instalación en pared)1 cable Tipo-CCable alimentación europeo x 1Cable alimentación británico x 1Cable HDMI x 1 Cable DP x 1Destornillador x 1Adaptador de alimentación x 1Manual del usuario x 1LC-M32-QHD-165-C-KMONITOR PARA JUEGOSMANUAL DEL USUARIO Los términos HDMI, HDMI High-Definion Mulmedia Interface y el logopo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing, Administrator, Inc. en EE. UU. y otros países.Español-3

4. Información general del producto

Cuando el monitor esté apagado, al presionar este botón se encenderá. Cuando el monitor esté encendido, presione sin soltar este botón para apagarlo.

En ausencia del menú OSD, esta dirección del joysck acvará el modo ECO y, a connuación, cambiará el modo de escena. Después de abrir el menú OSD, use la dirección del joysck para salir de dicho menú. Sin menú OSD, re del joysck hacia usted para abrir el efecto de LED, lo que le permite entrar en la consola del sistema de efectos LED para realizar una selección. Con el menú OSD abierto, re del joysck hacia usted para mover la selección hacia abajo. Cuando una opción está acvada, este botón también disminuirá el valor de ajuste. Cuando no hay menú OSD, esta dirección del joysck lo abrirá. Después de abrir el menú OSD, use el joysck para seleccionar una opción o entrar en la opción seleccionada. Sin menú OSD, empuje el joysck alejándolo de usted para ajustar la función GamePlus del monitor. Mientras el menú OSD está acvo, empuje el joysck alejándolo de usted para mover la selección hacia arriba. Este botón también aumentará el valor de un ajuste mientras una opción esté abierta.4.2 – Puertos del monitor

Conector de alimentación: inserte el cable de alimentación para proporcionar energía al monitor. Conectores HDMI 2.0: Inserte un extremo del cable HDMI en la salida HDMI de su PC y conecte el otro extremo al puerto HDMI del monitor. Conectores DP 1.4: Inserte un extremo del cable DP en la salida DP de su PC y conecte el otro extremo al puerto DP del monitor. Español-4

Salida de audio: inserte el cable de audio para la salida de señales de audio.

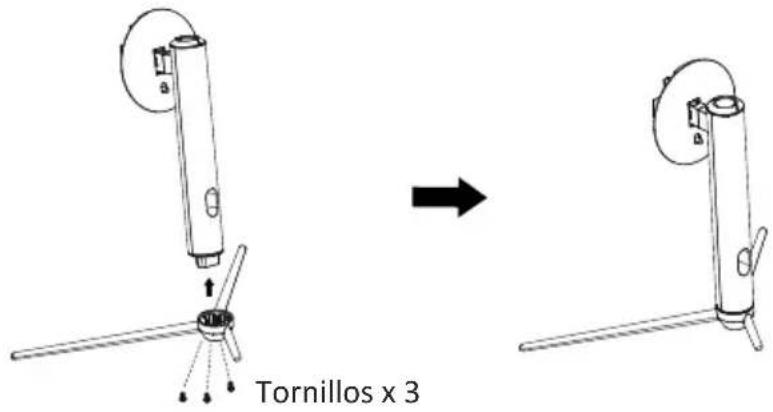

Conectores Tipo-C: Inserte un extremo del cable Tipo-C en la salida Tipo-C de su PC y conecte el otro extremo al puerto Tipo-C del monitor. Conectores USB: conecte un extremo del cable USB a la salida USB del equipo o de otro disposivo y conecte el otro extremo al puerto USB del monitor. Abra la caja de embalaje y saque la base y el pedestal del monitor. Inserte el pedestal en la base. Ulice 3 tornillos PM5*15 mm para apretar (se propor- ciona 1 tornillo de repuesto adicional).

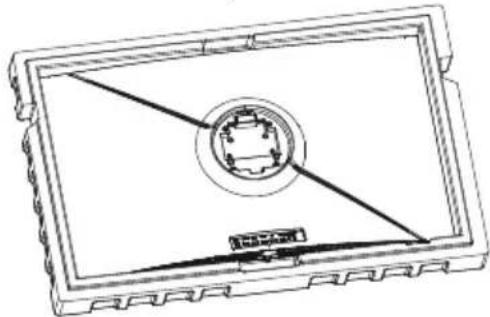

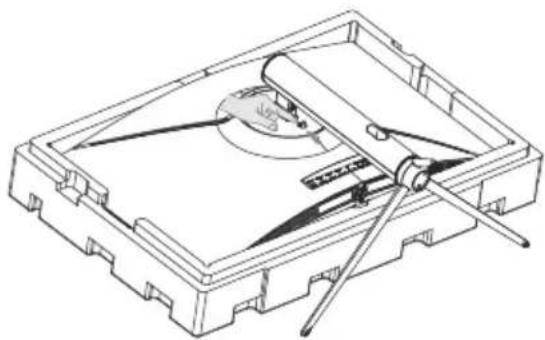

5. Instalación del pedestal

Mantenga la espuma debajo del monitor antes de colocar el pedestal.

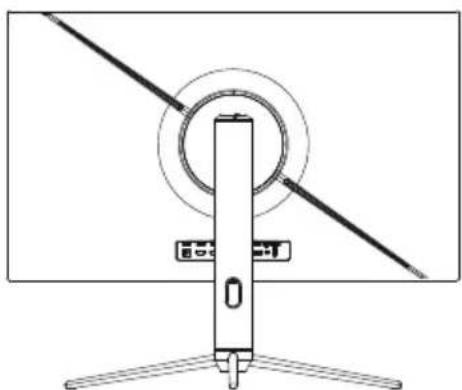

4. Ulice ambas manos para colocar el monitor ensamblado en un

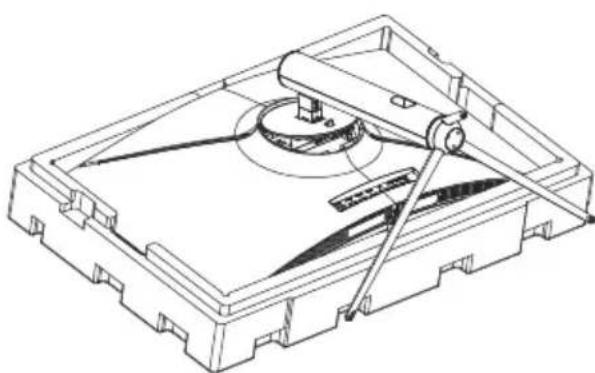

escritorio plano. Español-6 Rere la espuma superior, rere la bolsa del monitor y, a connuación, vuelva a colocar el monitor en la espuma inferior. Ulice el conjunto del soporte de la base ensamblado con la ranura de la máquina y acóplelo hasta que escuche un clic. (Puede rar hacia arriba del botón de liberación rápida con el dedo para sacar el conjunto del soporte de la base).2. Adaptador de pared Tornillos PM4*16

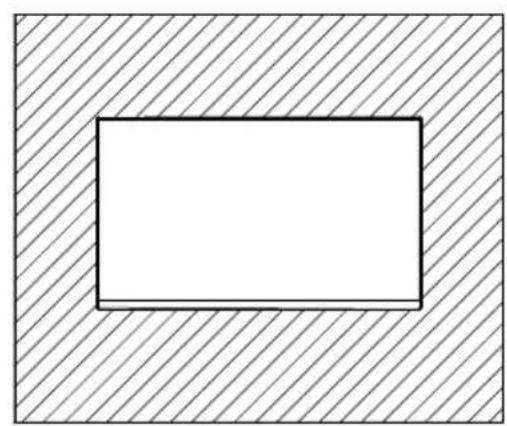

6. Instalación en pared

No se incluye el soporte VESA ni los accesorios de montaje.

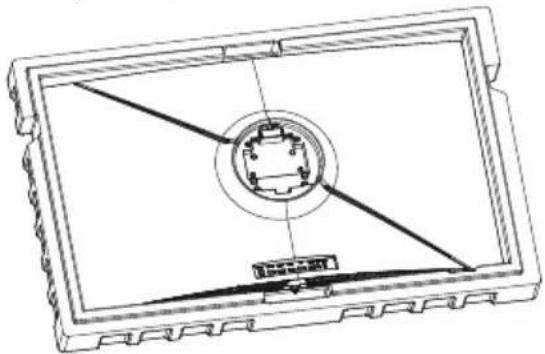

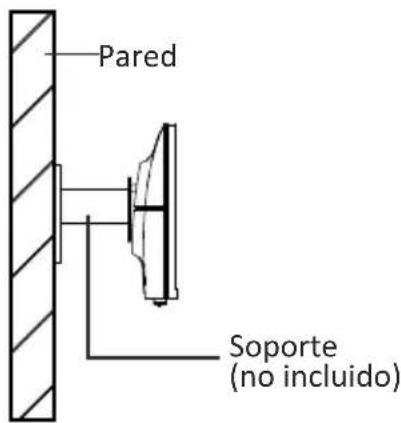

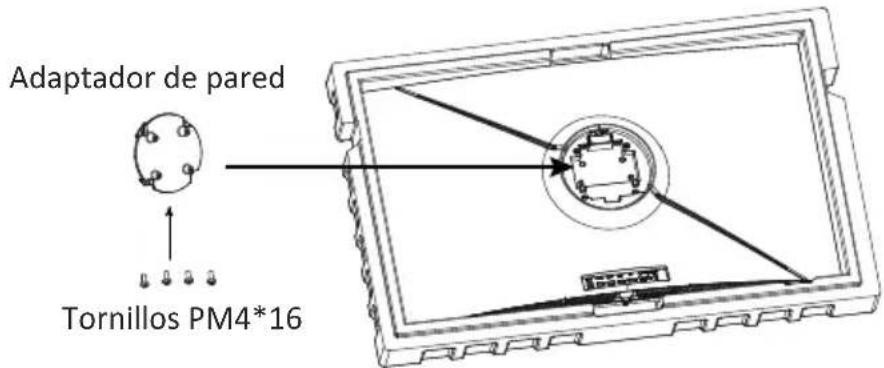

Pared Soporte (no incluido) Español-7 Saque todos los accesorios de la espuma de poliesreno y saque la espuma de poliesreno superior. (Para evitar que se agriete, la pantalla no se puede dejar debajo de la espuma). Saque el adaptador de montaje en pared de la bolsa de burbujas, saque cuatro tornillos M4*16 mm de la bolsa de accesorios y fije el adaptador de montaje en pared a la carcasa trasera con los tornillos (para evitar que se rompa, la pantalla no se puede dejar en la espuma de poliesreno). Para evitar que el producto se rompa, no pellizque la pantalla directamente con las manos cuando cuelgue dicho producto.Español-8

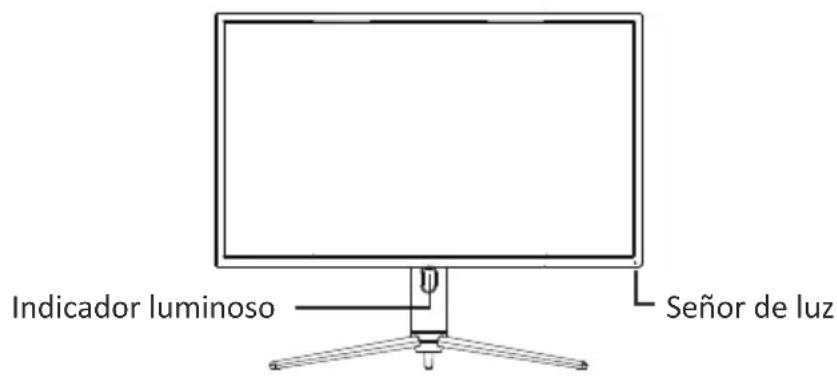

8. Indicador luminoso y sensor de luz

Indicador luminoso Señor de luz Adapve-Sync

7. Funcionamiento básico

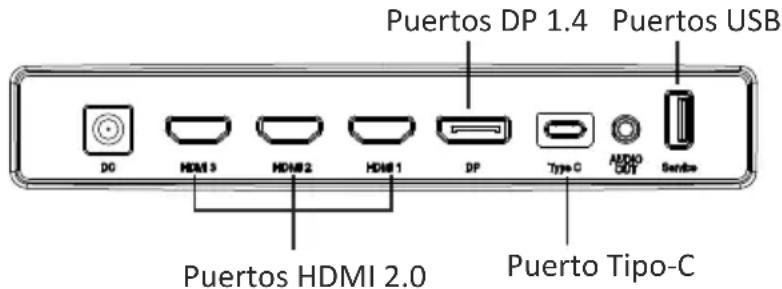

Enchufe el otro extremo del cable en el conector correspondiente del monitor. Puertos HDMI 2.0 Puertos DP 1.4 Puerto Tipo-C Puertos USB

Localice el botón de alimentación del monitor y presiónelo para encenderlo. Inserte un extremo del cable DisplayPort (DP) en la tarjeta gráfica de su PC. Para mayor comodidad, se incluyen un cable DP y un cable HDMI. También puede usar un cable HDMI. Conecte el cable de alimentación al monitor y, a connuación, conecte el otro extremo a la fuente de alimentación. Se recomienda ulizar un protector contra sobretensiones con un voltaje adecuado si no se puede acceder directamente a una toma de corriente. Esta función está desacvada de forma predeterminada. Para acvarla, debe tener hardware con la funcionalidad Adapve-Sync, un cable DP o HDMI y los controladores gráficos más recientes. Después de conectar el equipo y el monitor con un cable DP o HDMI, es posible que reciba un mensaje para habilitar la función en el equipo. Si no recibe el mensaje, es posible que deba habilitar la función en el menú de la tarjeta gráfica. Consulte la documentación del fabricante de la tarjeta gráfica para obtener instrucciones. — Indicador luminoso: La luz azul fija indica que la alimentación está acvada y que el monitor está funcionando con normalidad. La luz azul intermitente indica que no se ha detectado ninguna fuente de vídeo o señal horizontal o vercal, o que la tensión es baja. Asegúrese de que el equipo esté encendido y que todos los cables de vídeo estén completamente conectados. — Señor de luz: Cuando el sensor de luz se enciende, el brillo de la pantalla cambia con la luz ambiental, de manera que cuanto más brillante es la luz ambiental, más brillante es la pantalla. Cuando el sensor de luz se apaga, se vuelve a la configuración de brillo original del usuario.El monitor incluye opciones de un toque para acceder a configuraciones comunes. Menú principalGamePlusModo ECOEncender y apagarEfectos de LED Consola del sistema con efectos de LED Modo de imagen Modo de imagen

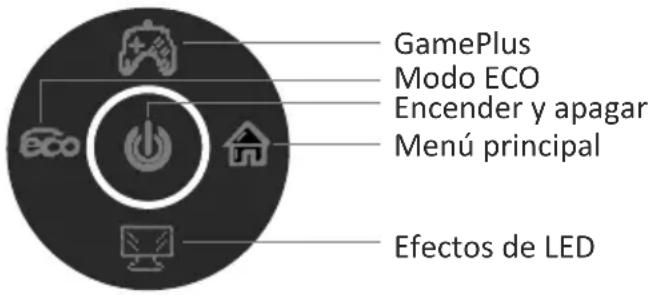

9. Botones de acceso directo

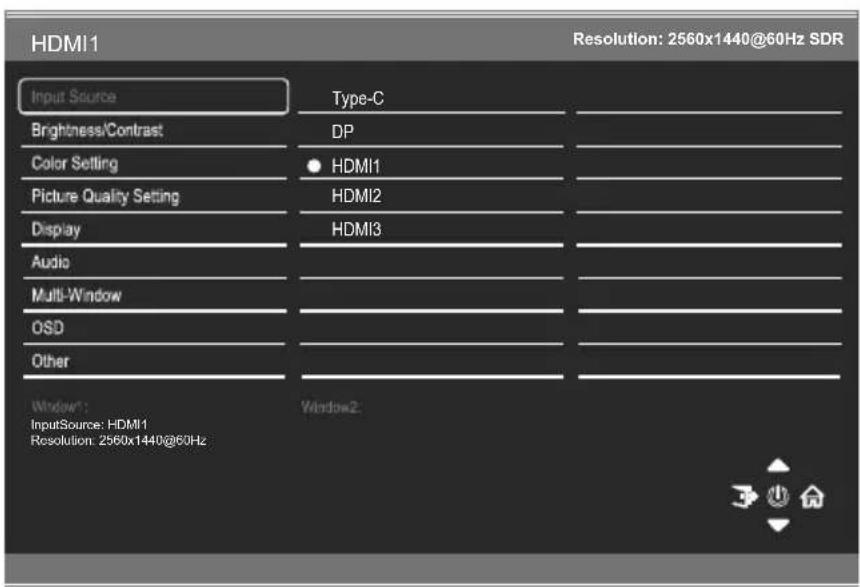

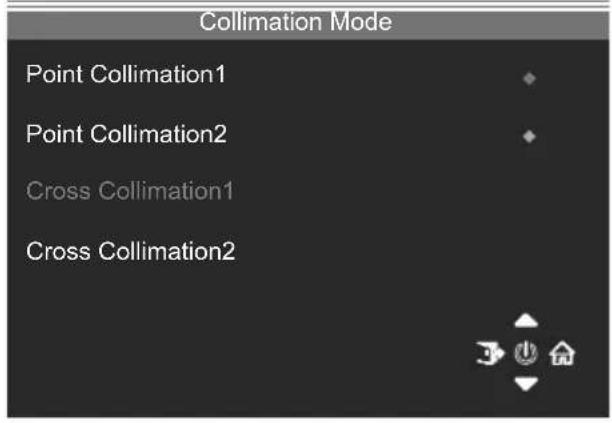

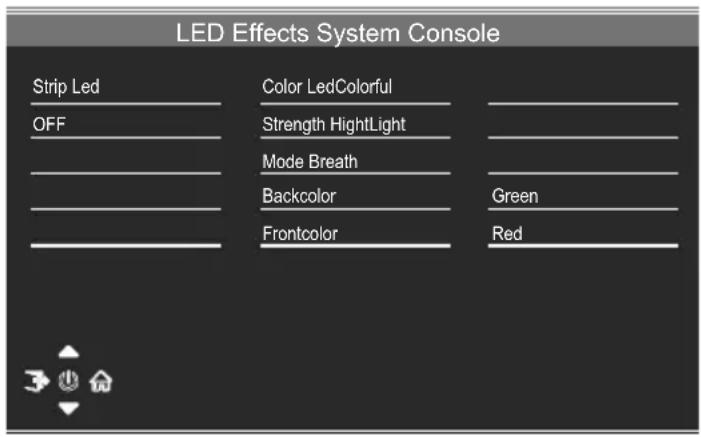

Se puede acceder al menú del monitor presionando el botón de menú en el panel de control. Este menú está dividido en los siguientes submenús: Fuente de entrada, Brillo/Contraste, Ajuste de color, Ajuste de calidad de imagen, Ajuste de Pantalla, Ajuste de audio, OSD (visualización en pantalla) y Otros ajustes. Los detalles de cada menú se pueden encontrar en la siguiente sección. Cuando use el monitor por primera vez, la configuración se ajustará automácamente a la configuración ópma de acuerdo con la configu- ración y las partes de su PC, etc. Permite cambiar el botón de acceso directo del modo de escena. Puede cambiar el modo de imagen directamente: Estándar, Foto, Película, Juego, FPS y RTS. StrandardLED Effects System ConsoleColor LedColorfulStrip LedStrength HightLight OFF Mode BreathBackcolorFrontcolorGreen RedModo de colimación Fuente de entrada Señal Permite cambiar la entrada de señal o seleccionar la fuente. Tipo-C, DP, HDMI1, HDMI2, HDMI3

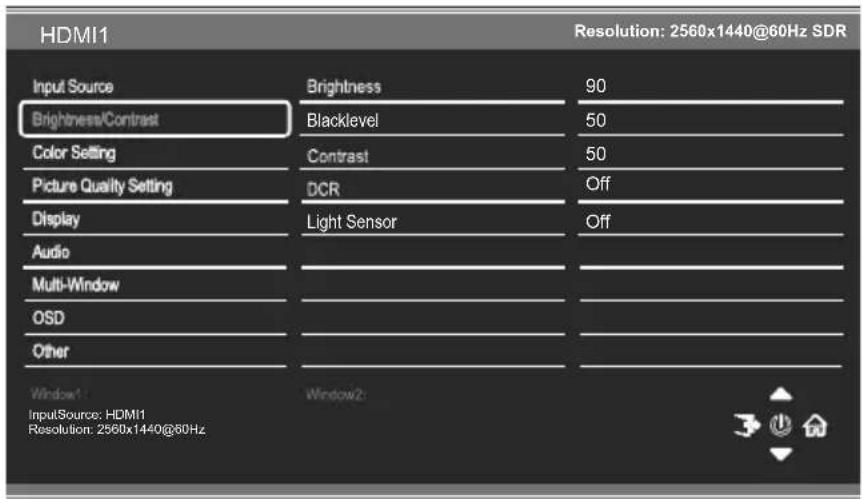

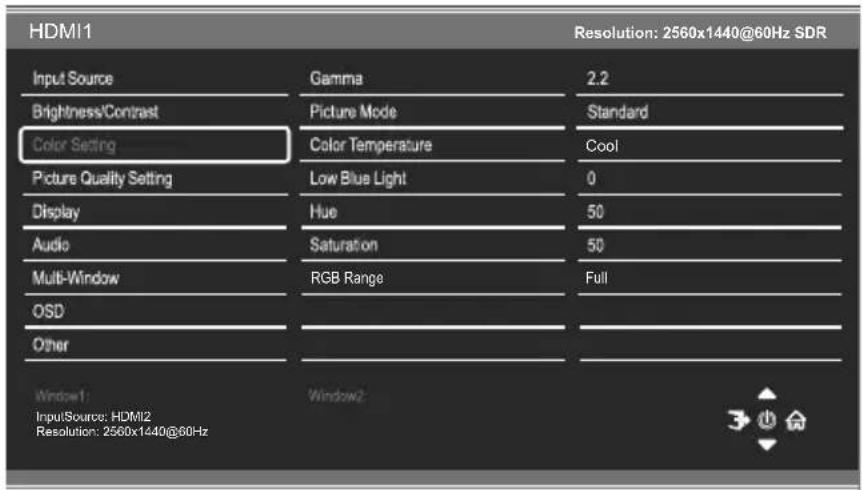

Brillo/Contraste Brillo Permite ajustar el brillo de la pantalla entre 0 y 100. Contraste Permite ajustar el contraste de la pantalla entre 0 y 100. DCR Permite acvar o desacvar la función de relación de contraste dinámico. Sensor de luminosidad Permite acvar o desacvar la función de sensor de luz. Nivel de negro Permite ajustar el nivel de negro de la pantalla entre 0 y 100. Configuración del color Gamma Permite cambiar el valor de Gamma para la pantalla entre los siguientes valores: 1,8, 2,0, 2,2, 2,4 y 2,6 Modo de imagen Permite cambiar la opción Modo de imagen entre Estándar, Foto, Película, Juego, FPS y RTS. Temperatura de color Español-11 Permite cambiar la opción Temperatura de color de la pantalla a Normal, Templado, Frío o Usuario. Cuando se selecciona el modo de usuario, los valores de rojo, verde y azul se pueden ajustar de forma independiente entre 0 y 100. HDMI1 Blacklevel

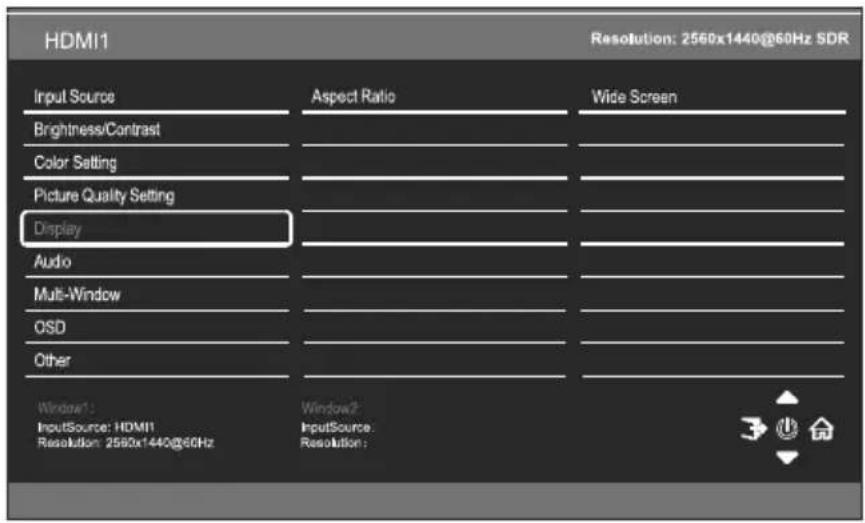

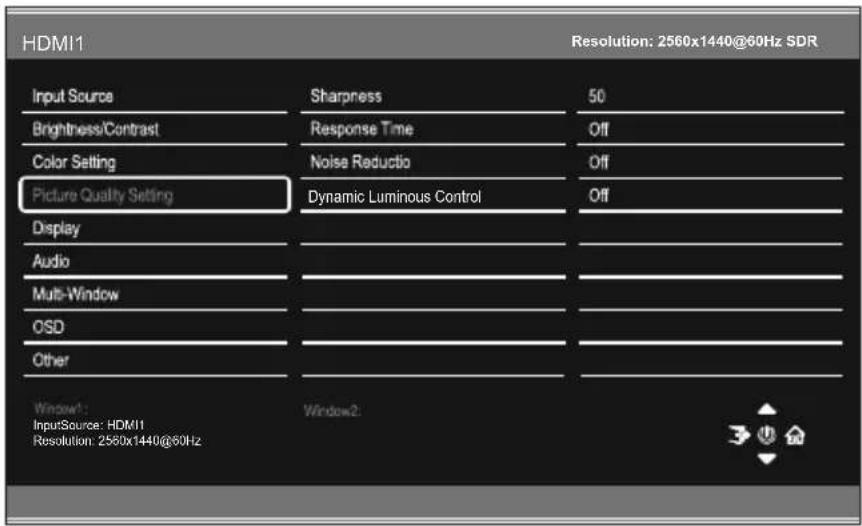

Off Off InputSource: HDMI1Resolution: 2560x1440@60HzInputSourceResolutionResolution: 2560x1440@60Hz SDRLight SensorResolution: 2560x1440@60Hz SDRHDMI1 InputSource: HDMI2 Resolution: 2560x1440@60Hz InputSource Resolution Cool RGB Range FullLuz Azul baja Permite cambiar la luz azul emida por la pantalla entre 0 y 100. Maz Permite cambiar el valor de la opción Maz entre 0 y 100. Saturación Permite cambiar la opción Saturación de la pantalla entre 0 y 100. Intervalo RGB Permite cambiar el intervalo RGB de la pantalla a Completo y Limitado. Configuración de calidad de imagen Nidez Permite cambiar la nidez de la pantalla entre 0 y 100. Tiempo de respuesta Permite cambiar la función de empo de respuesta entre Apagar, Alto, Mediano o Bajo. Reducción de ruido Permite ajustar el nivel de Reducción de ruido entre Bajo, Mediano, Alto o Apagar. Control de luminancia dinámico Permite acvar o desacvar la función de control dinámico de luminancia. Español-12 Resolution: 2560x1440@60Hz SDR HDMI1 Dynamic Luminous Control InputSource: HDMI1Resolution: 2560x1440@60HzInputSourceResolutionPantalla Relación de aspecto Permite cambiar la Relación de aspecto de la imagen a Pantalla completa. 4:3, Auto, 1:1 Audio Silencio Encienda y apague para silenciar y reacvar la salida de audio. Volumen Permite ajustar el volumen de salida entre 0 y 100. Fuente de audio Permite elegir la fuente de la que se transmite el audio entre Tipo-C, DP, HDMI1, HDMI2, HDMI3 y Fuente automáca Español-13Ventana múlple Ventana múlple Entrada sub ven2 Permite elegir la fuente de la segunda ventana entre DP, Tipo-C, HDMI1, HDMI2, HDMI3 Tamaño PIP Posición PIP Intercambiar Permite intercambiar las entradas primaria y secundaria en la pantalla. Menús OSD Español-14 Elija los diferentes formatos de visualización de varias venta- nas entre Apagar, Imagen en imagen (PIP) e Imagen por imagen (Ven2 PBP) Ajuste el tamaño de la fuente secundaria en los modos PIP y PBP entre Pequeño, Mediano y Grande Establezca la posición de la fuente secundaria en los modos PIP y PBP entre Superior derecho, Superior izquierdo, Inferior derecho e Inferior izquierdo.Idioma

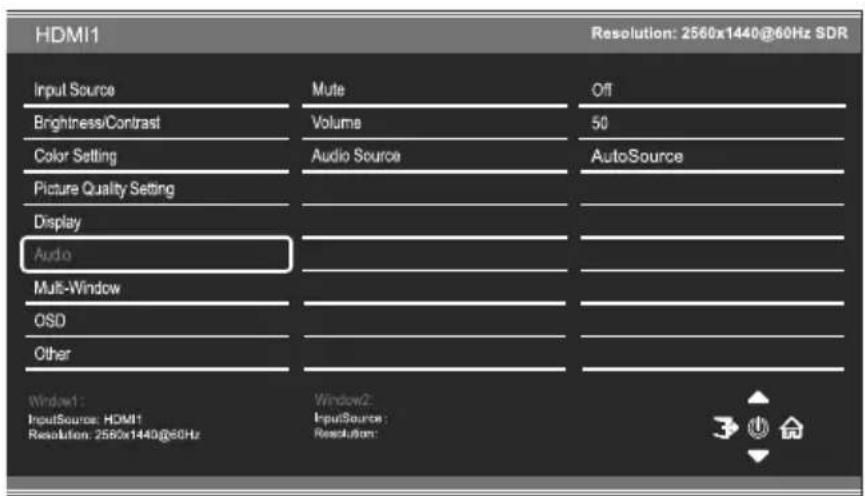

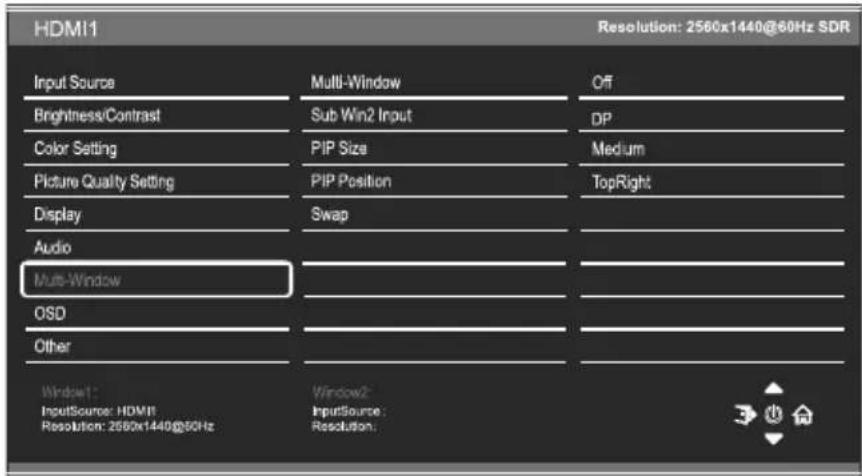

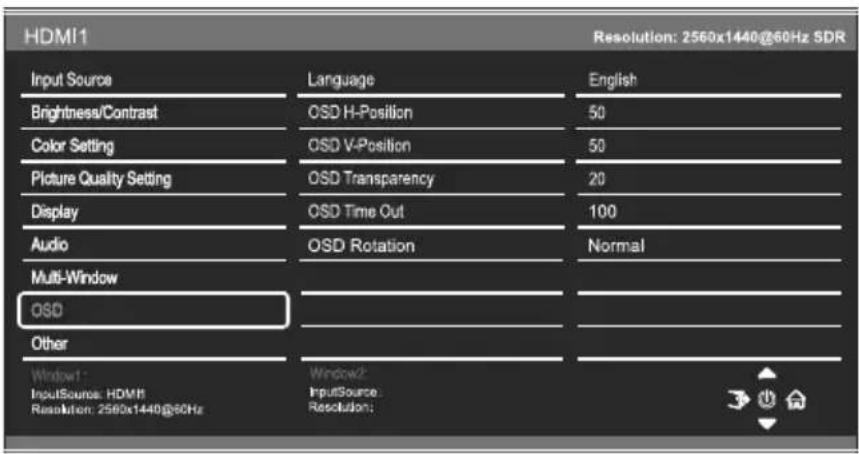

Permite cambiar la posición horizontal del menú OSD entre 0 y 100.

Transparencia OSD Cambie el valor de transparencia del menú OSD entre 0 y 100. Tiempo de espera de los menús OSD Rotación del menú OSD Permite cambiar la duración del menú OSD antes de que salga

Permite cambiar la opción Rotación OSD a Normal, 90, 180 y 270. Permite cambiar el idioma de visualización del menú OSD entre

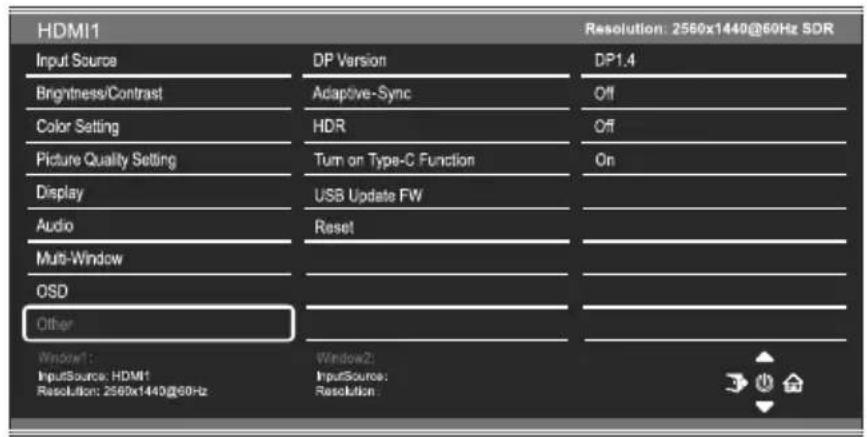

Versión DP Permite cambiar la versión de DP.

Actualización de FW por USB

11. Especificaciones técnicas

LC-M32-UWQHD-165-C-K

27” 16:9 Modelo Tamaño de la pantalla Relación de aspecto Luz de fondo Brillo Panel Resolución Tasa de actualización Tiempo de respuesta Ángulo de visión Relación de contraste Soporte VESA Colores Adap฀ve-Sync Señal de entrada Entrada de alimentación Audio Altavoces Salida de audio Accesorios Cable de alimentación Funciones adicionales Luz Azul baja Dimensiones ฀sicas Dimensiones (con base) Dimensiones (sin base) Peso neto Peso bruto E-LED TYP650 cd/m

Adaptador de alimentación
