M32QHD165CK - Moniteur LC-Power - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de moniteur	Moniteur QHD
Taille de l'écran	32 pouces
Résolution	2560 x 1440 pixels
Taux de rafraîchissement	165 Hz
Temps de réponse	1 ms (MPRT)
Technologie d'affichage	IPS
Connectivité	HDMI, DisplayPort, USB
Support VESA	Oui, compatible VESA 100 x 100 mm
Angles de vision	178° horizontal et vertical
Fonctionnalités supplémentaires	FreeSync, HDR, réglage de la hauteur
Consommation d'énergie	Environ 50 W (en fonctionnement)
Poids	Environ 8 kg
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux
Sécurité	Certifications CE, RoHS
Garantie	2 ans

FOIRE AUX QUESTIONS - M32QHD165CK LC-Power

Comment régler la luminosité de mon LC-Power M32QHD165CK ?

Pour régler la luminosité, accédez au menu OSD (On-Screen Display) en appuyant sur le bouton de menu sur le moniteur. Utilisez les flèches pour naviguer jusqu'à 'Luminosité' et ajustez le niveau selon vos préférences.

Quels sont les ports disponibles sur le LC-Power M32QHD165CK ?

Le LC-Power M32QHD165CK est équipé de ports HDMI, DisplayPort et USB. Vérifiez les spécifications pour connaître le nombre exact de chaque type de port.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que le moniteur est allumé. Testez également avec un autre câble ou une autre prise pour vous assurer que le problème ne vient pas de l'alimentation.

Comment connecter mon LC-Power M32QHD165CK à un ordinateur ?

Connectez votre ordinateur au moniteur à l'aide d'un câble HDMI ou DisplayPort. Assurez-vous que le moniteur est sur la bonne source d'entrée en utilisant le bouton de source sur le panneau du moniteur.

Comment activer le mode FreeSync sur mon LC-Power M32QHD165CK ?

Accédez au menu OSD, puis recherchez l'option 'FreeSync' et activez-la. Assurez-vous également que votre carte graphique est compatible avec FreeSync.

Y a-t-il un mode d'économie d'énergie sur ce moniteur ?

Oui, le LC-Power M32QHD165CK dispose d'un mode d'économie d'énergie. Vous pouvez l'activer dans le menu OSD sous 'Options' ou 'Économie d'énergie'.

Que faire si l'image est floue sur mon moniteur ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native du moniteur, qui est 2560 x 1440. Ajustez également les paramètres de netteté dans le menu OSD.

Comment mettre à jour le firmware de mon LC-Power M32QHD165CK ?

Visitez le site web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies sur le site pour mettre à jour le firmware de votre moniteur.

Le moniteur émet des bruits étranges, que faire ?

Si vous entendez des bruits de bourdonnement ou de grésillement, vérifiez que le moniteur est correctement branché et qu'il n'y a pas de câbles endommagés. Si le problème persiste, contactez le support technique.

Comment réinitialiser les paramètres d'usine de mon moniteur ?

Accédez au menu OSD, puis cherchez l'option 'Réinitialiser' ou 'Réinitialiser aux paramètres d'usine'. Confirmez la réinitialisation pour restaurer les paramètres d'origine.

MODE D'EMPLOI M32QHD165CK LC-Power

1. Précautions relatives à la sécurité
2. Entretien
3. Contenu de la boîte
   4.Description du produit
4. Installation du socle
5. Montage mural
6. Opération de base
7. Témoin lumineux et capteur de luminosité
8. Boutons de raccourci
9. MENU OSD
10. Spécifications techniques

1. Précautions relatives à la sécurité

N'exposez pas le moniteur à un environnement humide, à la pluie ou à autres liquides.

Afin d'éviter tout chocolà à des risques électriques ou mécaniques, n'ouvre pas le boîtier du moniteur.

Fonctionnement :

• Maintenez le moniteur à l'abri de la lumière directe du soleil ou d'autres sources de chaleur comme les convecteurs.
• Maintenez le moniteur éloigné de tout liquide.
• Retirez tout objet qui pourrait tomber dans les orifices de ventilation.
• Afin d'éviter toute surchauffe, n'obstruez pas les orifices de ventilation.
• Ne hourtez pas et ne laissez pas tomber le moniteur.

2. Entretien

ATTENTION: Débranchez le cordon d'alimentation de la prise murale avant de nettoyer le moniteur,

• Pour nettoyer votre écran anti-statique, humidifiez légèrement un chiffon doux et propre avec de l'eau.
• Si possible, veuillez utiliser un chiffon spécial de nettoyage d'écran.
• N'utilisez pas de diluant, de benzène, d'ammoniac, de nettoyant abrasif ni d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager le moniteur ou laisser un film laiteux sur l'écran ou le boîtier.
• Débranche le moniteur si vous ne prévoyez pas de l'utiliser pendant une période prolongée.
• N'exposez pas le moniteur à la poussière, aux liquides ou à un environnement humide.
• Si le moniteur entre en contact avec un liquide, essuyez-le immédiatement avec un chiffon sec.
• En cas de liquide renversé dans les orifices de ventilation, n'utilisez plus le moniteur. Veuillez contacter un technicien de maintenance professionnel.

Rappel légal :

HOMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes Interface Multimédia Haute Définition HDMI et HDMI, et le logo HDMI sont des marques déposées par l'administrateur de licence d'HDMI, Inc. aux États-Unis et dans d'autres pays.

3. Contenu de la boîte

Moniteur Tige de support x 1 Base du socle x 1

Vis x 4 (pour installation sur support)

Cable d'alimentation europeen x 1
Cable d'alimentation britannique x 1 courant x 1

Tournevis x 1Adaptatmanded'utilisation x 1

Des vis supplémentaires peuvent etre fournies servant de vis de secours.

4. Description du produit

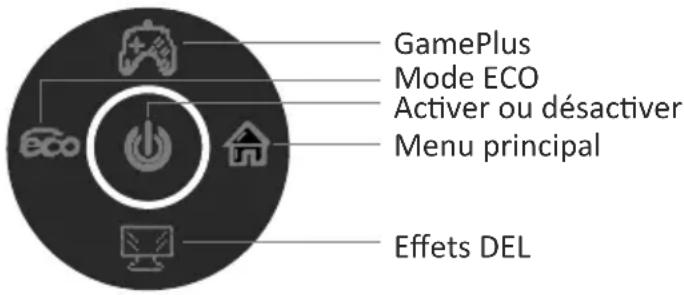

4.1 - Boutons du moniteur

1 - Appuyez sur ce bouton pour allumer le moniteur lorsqu'il est eteint. Appuyez sur ce bouton pour eteindre le moniteur lorsqu'il est allumé.
2 - En l'absence d'OSD, le joystick activera le mode ECO, et changera le mode de scene. Avec avoir ouvert l'OSD, utilisez le joystick pour quitter le menu OSD.
3 - En l'absence d'OSD, tirer le joystick vers vous ouvrira les effets LED et vous permettra d'entrée dans la console du système d'effet LED pour proceder à une selection. Lorsque I'OSD est ouvert, tirer le joystick vers vous déplacera la sélection vers le bas. Lorsqu'une option est ouverte, ce bouton permettra aussi de réduire la valeur de réglage.
4 - Lorsqu'il n'y a pas d'OSD, le joystick ouvrira le menu OSD.
Après avoir ouvert l'OSD, utilisez le joystick pour selectionner ou entrer dans l'option selectionnée.
5 - En l'absence d'OSD, pousser le joystick vers l'extérieur permettra d'ajuster GamePlus sur le moniteur. Lorsque l'OSD est actif, pousser le joystick vers l'extérieur déplacera la selection vers le haut. Ce bouton permet également d'augmenter la valeur d'un réglage lorsqu'une option est ouverte.

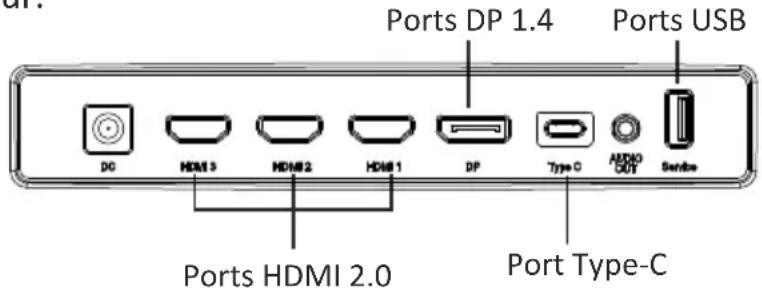

4.2 - Ports du moniteur

6 Connecteur d'alimentation : Insérez le cable d'alimentation pour alimenter le monitér.
7 Connecteurs HDMI 2.0: insérez une extrémité du cable HDMI dans la sortie HDMI de l'ordinateur et connectez l'autre extrémité au port HDMI du moniteur.
8 Connecteurs DP 1.4: insérez une extrémité du cable DP dans la sortie DP de l'ordinateur et connectez l'autre extrémité au port DP du moniteur.
9 Connecteurs Type-C: Insérer une extrémité du cable Type-C dans la sortie Type-C de l'ordinateur puis branchez l'autre extrémité du cable dans le port Type-C du moniteur.
10 Sortie audio: Insérez le cable audio pour obtenir des signaux audio de sortie.
11 Connecteurs USB : Branchez une extrémité du cable USB dans la sortie USB de l'ordinateur/d'un autre apparéil, puis reliez l'autre extrémité du port USB au monitér.

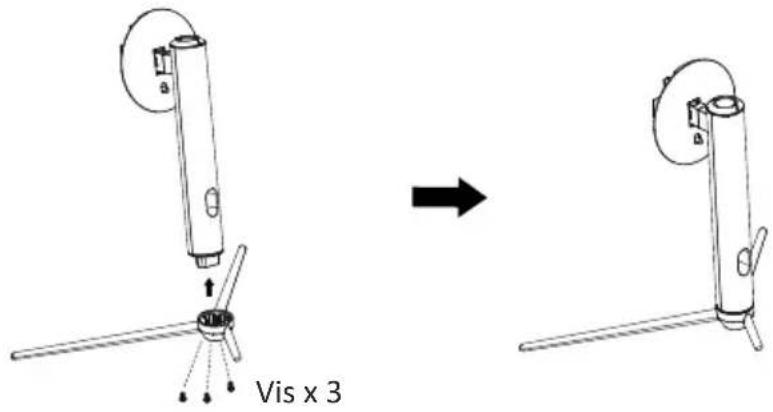

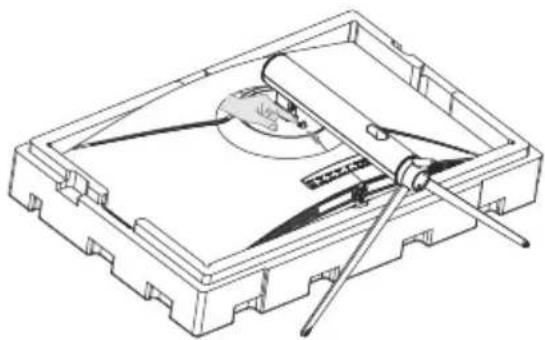

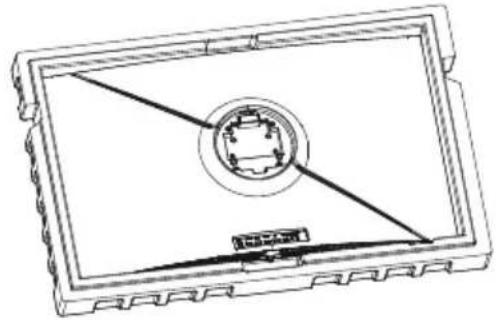

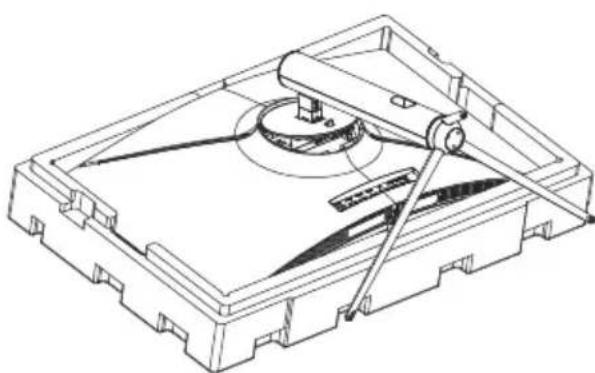

5. Installation du socle

Maintenez la mousse en place sous le moniteur avant de fixer le support.

1. Ouvrez la boîte d'emballage, sortez le socle et le support du moniteur. Insérez le support dans la base. Utilisez 3 vis PM5*15mm pour fixer (1 vis supplémentaire est fournie).

1. Retirez la mousse supérieure, retirez le sac du moniteur puis replacez le moniteur sur la mousse inférieure.

1. Utilisez l'assemblage socle-support avec la fente de la machine et la boucle orientées vers le bas jusqu'à ce que vous entendiez un cig. (Vous pouvez tirer vers le haut sur le bouton d'ouverture rapide avec le doigt pour-retirer l'assemblage base-support).

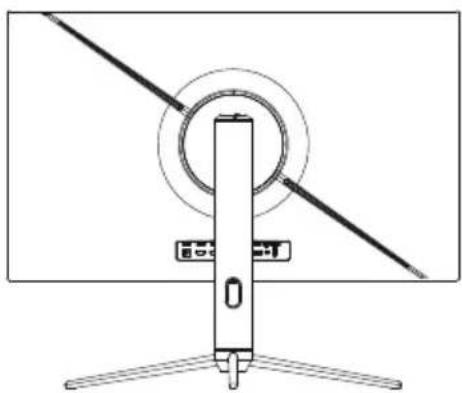

1. Placez le moniteur assemblé avec vos deux mains sur un bureau plat.

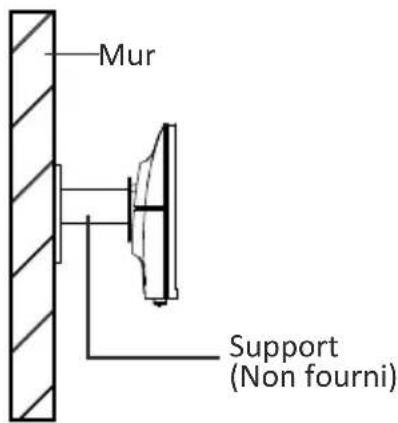

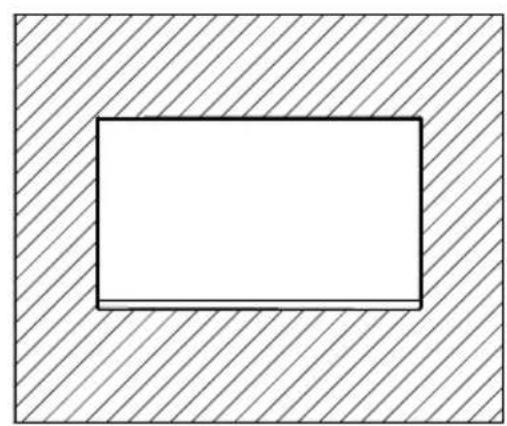

6. Montage mural

Accessoires VESA et/ou de fixation non inclus.

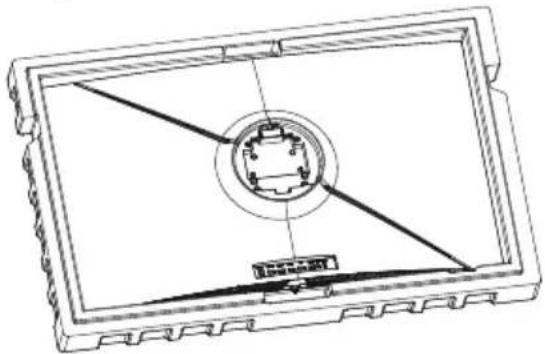

1. Sortez tous les accessoires du polystyrene puis retirez l'objet supérieur en polystyrene (L'écran ne doit pas rester sous la mousse afin d'eviter que l'écran ne se fissure).

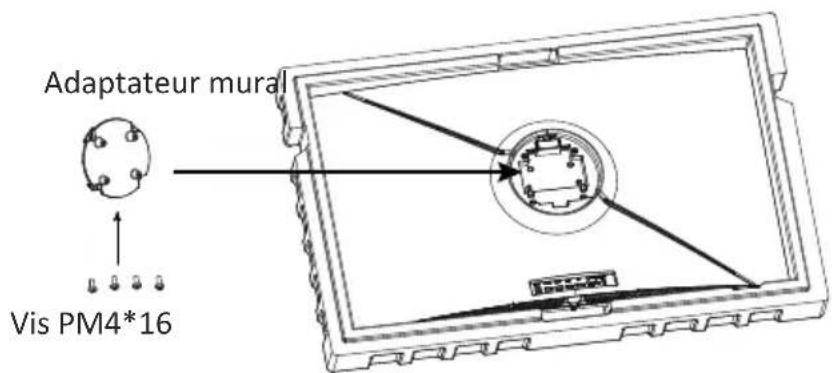

1. Retirez l'adaptateur de fixation murale du sac en bulles, sortez les vis M4*16mm du sac d'accessoires et fixez l'adaptateur mural sur la coque dorsale à l'aide des vis (l'écran ne doit pas quitter son emballage en polystyrene afin d'éviter d'être endommager).

1. Ne pincez pas directement l'écran avec vos mains pour suspendre le produit afin d'eviter de l'endommager.

7. Opération de base

Branchez une extrémité du cable DisplayPort (DP) dans la carte graphique du PC. Par souci de commodité, un cable DP et un cable HDMI sont inclus. Vous pouvez également utiliser un cable HDMI

1. Branchez l'autre extrémité du cable sur le connecteur correspondant de votre monitér.

1. Connectez le cable d'alimentation à votre moniteur, puis connectez l'autre extrémité à votre source d'alimentation. Il est recommendé d'utiliser un parasurtenseur avec une tension ajustée si une prise murale ne peut pas être atteinte directement.
2. Localisez le bouton d'alimentation sur le monitreur et appuyez dessus pour allumer le monitreur.

Synchronisation adaptative

Cette fonctionnalité est désactivée par défaut. Pour l'activer, vous doivent un matériel prénant en charge Adaptative-sync, un cable DP ou HDMI, et les pilotes graphiques les plus récents possibles. Branchez votre ordinateur à votre moniteur à l'aide d'un cable DP ou HDMI et, une fois le raccordement effectué, un message vous demandera d'activer la fonction sur votre ordinateur. Si vous ne procédez pas de la vente, vous devrez activer cette fonction dans le menu de la carte graphique. Consultez les instructions du fabricant figurant dans la documentation de la carte graphique.

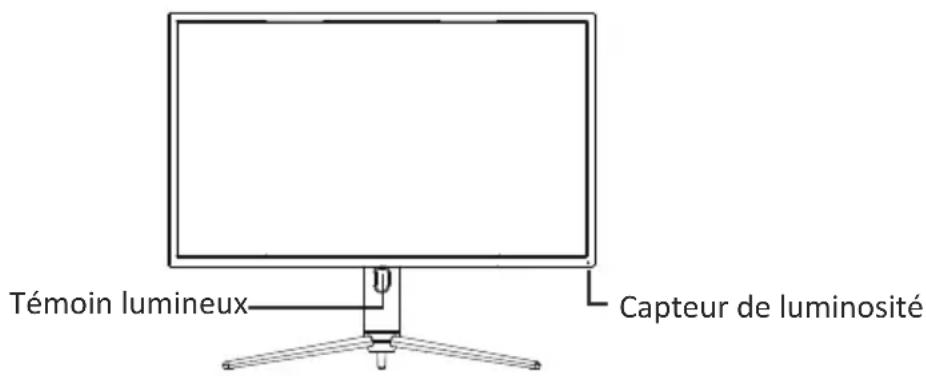

8. Témoin lumineux et capteur de luminosité

• Voyant: Levoyant bleu fixe indique que l'appareil est sous tension et que le moniteur fonctionne normalement. Une lumière bleue clignotante indique qu'il n'y a pas de source video, qu'aucun signal horizontal/vertical n'a eté détecté, ou bien que la tension est faible. Veuillez vous assurer que votre ordinateur est allumé et que tous les câbles video sont correctement branchés.
• Capteur de luminosité : Lorsque le capteur de luminosité est activé, la luminosité de l'écran change en fonction de la lumière d'ambiance, plus la lumière d'ambiance est vivoe, plus l'écran est lumineux. Lorsque le capteur de luminosité est désactivé, il est réinitialisé aux paramètres de luminosité originaux de l'utilisateur.

9. Boutons de raccourci

Le moniteur inclut des options One touch pour acceder aux parametes courants.

10. MENU OSD

On peut acceder au menu du moniteur en appuyant sur le bouton de menu du panneau de commande. Ce menu est séparé en les sous-menu suivants : Source d'entrée, Luminosite/Contraste, Réglages des couleurs, Réglages de la Qualité d'image, Affichage, Audio, OSD (affichage à l'écran) et autres. Le détail de chaque menu peut être trouve dans la section suivante.

Lorsque vous utilisez le moniteur pour la première fois, les parametes se reglent automatiquement sur les valeurs optimales en fonction de la configuration et des composants de votre ordinateur, etc.

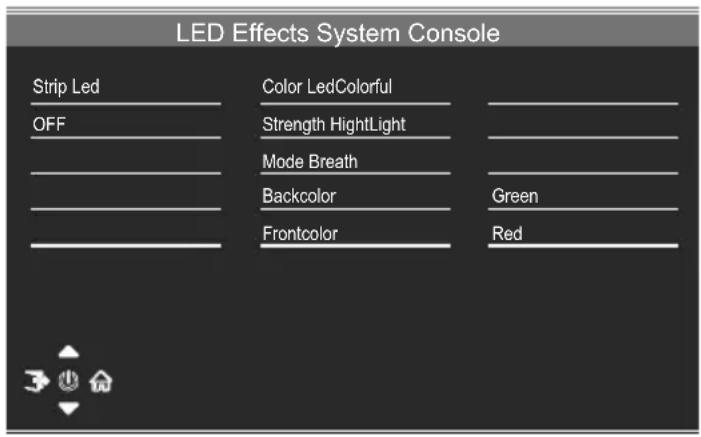

Console de système avec effets DEL

Mode image

Mode image

Utiliser le bouton de raccourci du mode de scène pour changer directement de mode d'image : Standard, Photo, Film, Jeu, FPS et RTS.

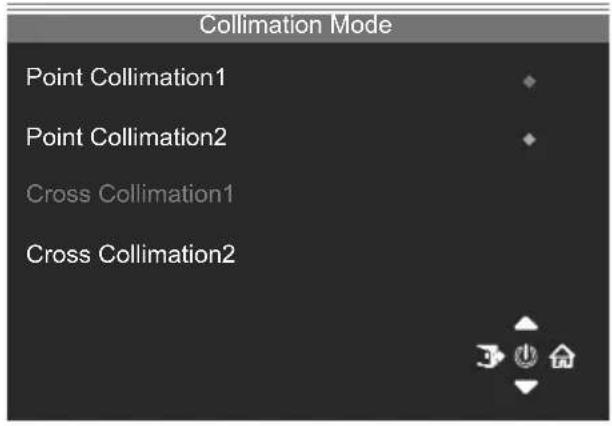

Mode collimation

Sert àCHOISIR les rticules qui peuvent etre affiches au centre de I'ecran.

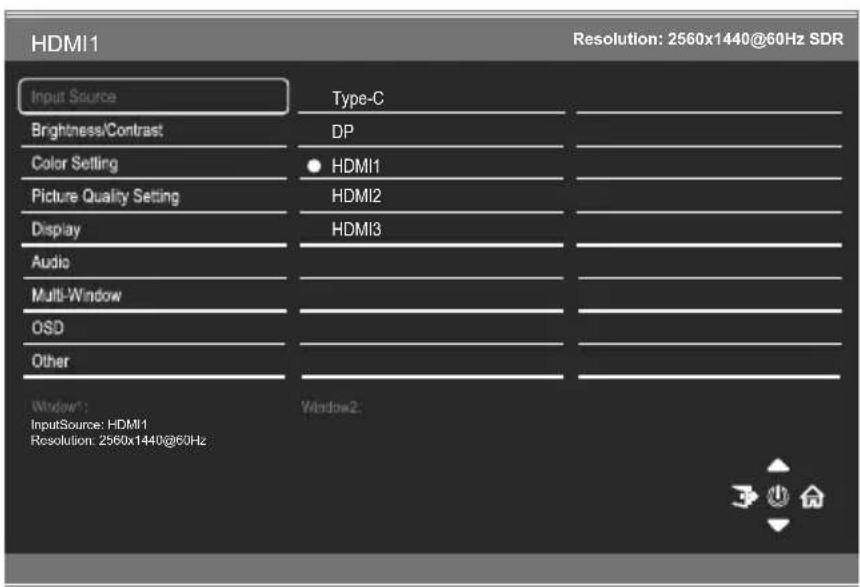

ENTRÉE

Signal

Changez l'entrée de signal ou selectionnez la source. Type-C, DP, HDMI1, HDMI2, HDMI3

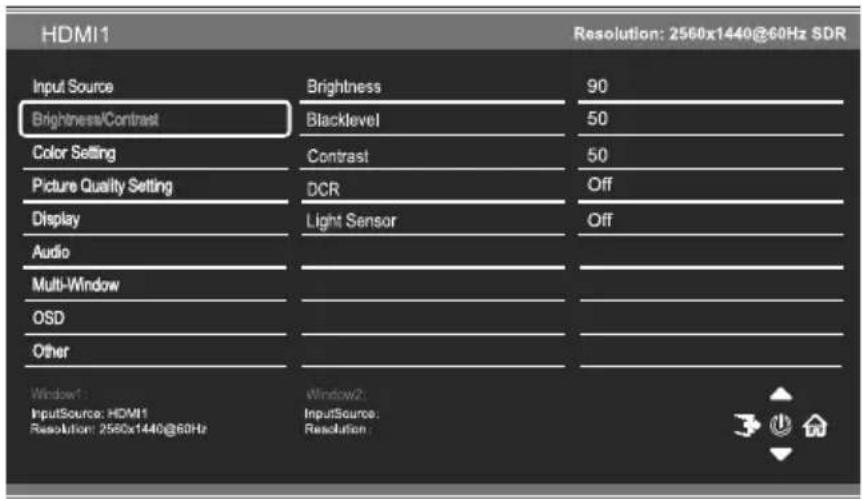

Luminosite/Contraste

Luminosité Réglez la luminosité de l'écran entre 0 et 100.
Blacklevel Réglez le contraste de l'écran entre 0 et 100.
Contraste Réglez le contraste de l'écran entre 0 et 100.
DCR	Activez ou désactivez la fonctionnalité du rapport de contraste dynamique.
Capteur de luminosité	Activez ou désactivez la fonctionnalité du capteur de luminosité.

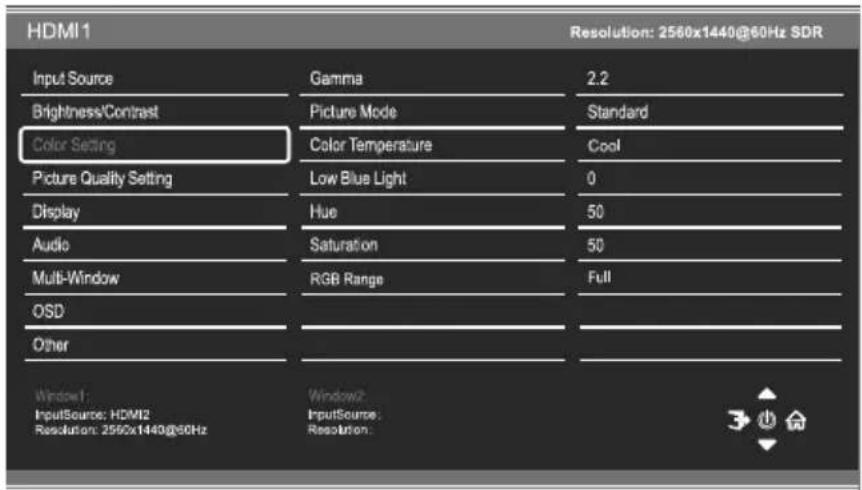

Réglage des couleurs

Gamma Change	ez la valeur de gamma de l'écran pour 1.8, 2.0, 2.2, 2.4, 2.6
Mode image Change	le mode d'image pour Standard, Photo, Film, Jeu, FPS et RTS.
Température de couleur	Changez la température de couleur de l'écran pour Normal, Chaud, Froid ou Utilisateur. Lorsque le mode Utilisateur est sélectionné, les valeurs de Rouge, Vert et Bleu peuvent être ajustées séparément entre 0 et 100.
Faible lumière bleue	Ajuster la luzière bleue émise par l'écran entre 0 et 100.
Teinte Ajuster	a valeur de la Tonalité entre 0 et 100.
Saturation Ajuster	le contraste de l'écran entre 0 et 100.
Gamage RGB Change	Changer la gamme RGB de l'écran pour Intégrale ou Limitée.

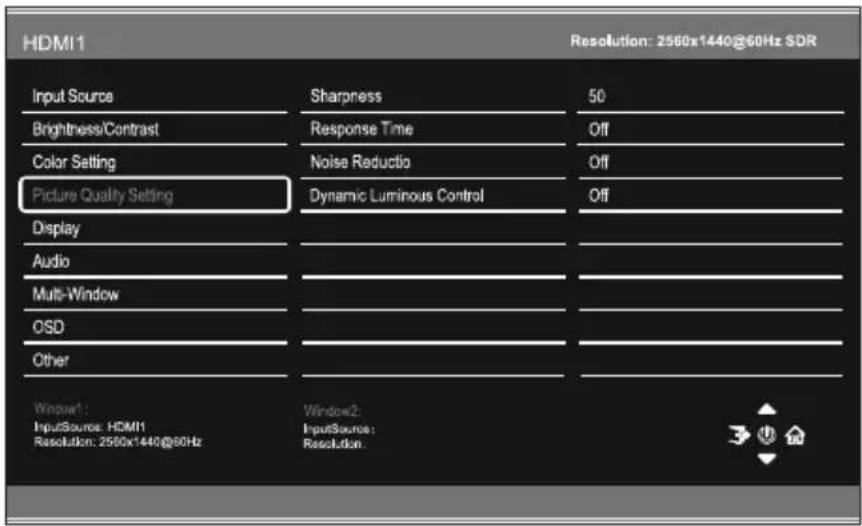

Paramètres de qualité d'image

Nettété Ajuster la	nettété de l'écran entre 0 et 100.
Temps de réponse	Régler la fonctionnalité Réponse OverDrive sur Off, Haut, Moyen, Bas.
Réduction Bruit	Régler le niveau de Réduction du bruit sur Bas, Moyen, Haut ou Off.
Contrôle lumineux dynamique	Activer ou désactiver la fonctionnalité de Contrôle de la luminosité dynamique.

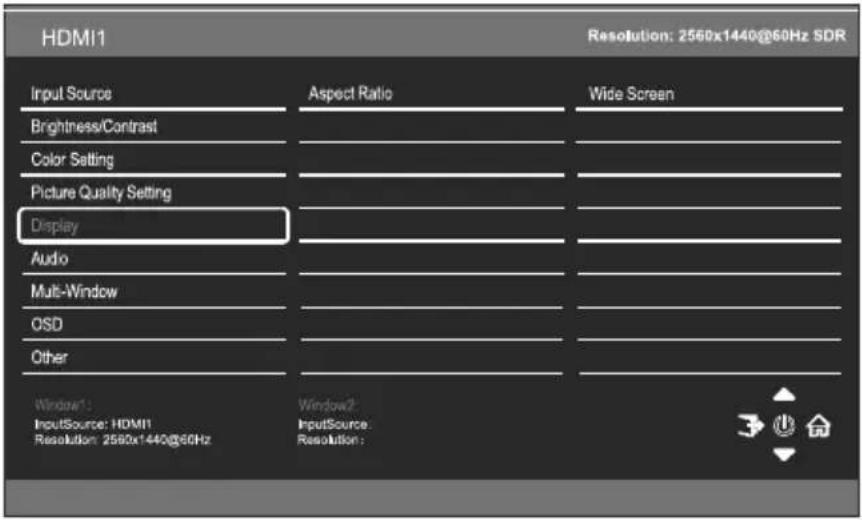

Affichage

Format d'image Changez le format d'image pour Ecran large 4:3, Auto, 1:1

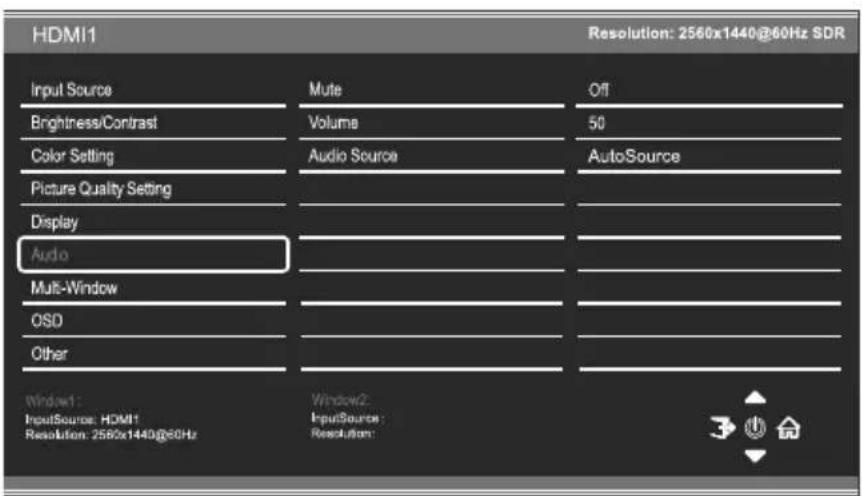

Audio

Silencieux	Activer ou désactiver pour couper le son ou rétabrir le son de la sortie audio.
Volume Régler	le volume sonore entre 0 et 100.
Source audio Choisisir qu'elle est la source audio entre Type-C, DP, HDMI1, HDMI2, HDMI3 et AutoSource

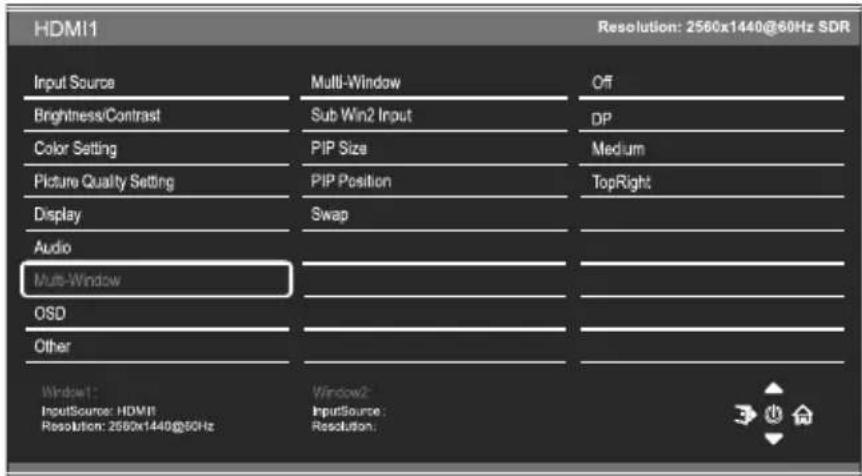

Fenêtres multiples

Fenêtres multiples	Choisissez le format d'affichage multi-fenêtre parmi Off, PIP (Image dans Image) et Image par Image (PBP 2Win)
Entrée Sub Win2	Choisissez la source de la seconde fenêtre entre DP, Type-C, HDMI1, HDMI2 et HDMI3
Taille PIP	Ajustez la taille de la source secondaire en modes PIP et PBP en sélectionnant auCHOix Petit, Moyenne et Grande.
Position PIP	Configurez la position de la source secondaire en modes PIP et PBP en sélectionnant auCHOix Coin supérieur droit, Coin supérieur gauche, Coin inférieur droit et Coin inférieur gauche.
Échange Permuter	entre les entrées Primaire et Secondaire sur l'écran.

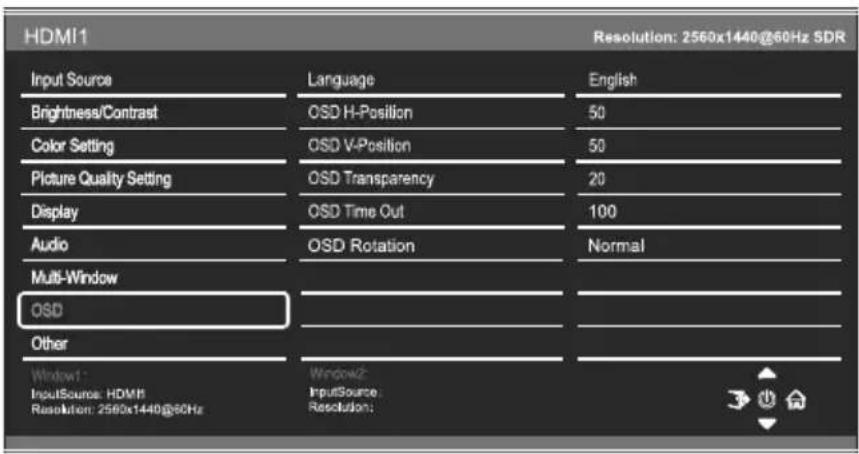

OSD

Langue	Sélectionner la langue du menu OSD parmi Anglais, Chinois, Corée, Russe, Espagnol, Japonais, Français et Allemand.
Position H OSD	Changer la position horizontal de menu OSD entre 0 et 100.
Position V OSD	Changer la position verticale du menu OSD entre 0 et 100.
Transparence OSD	Changer la valeur de transparence du menu OSD entre 0 et 100.
Délambda OSD	Changer la durée d'activation du menu OSD avant qu'il ne s'éteigne automatiquement.
Rotation OSD	Changer la rotation OSD sur Normal, 90, 180, 270.

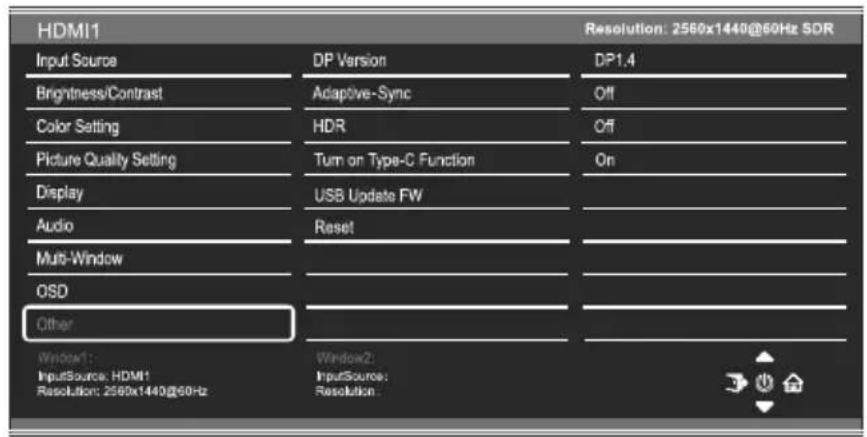

Autre

Version DP Change la version DP
Adaptive-Sync Activer ou désactiver la Adaptive-Sync
HDR Activer/Désactiver le HDR600 ou HDR1000.
Activez la fonction Type-C	Activer/désactiver la fonction type C
Mise à jour USB FW	Sert à mettre à jour le logiciel
Réinitialiser	Rétablir les réglages par défaut d'usine

11. Spécifications techniques

Modèle	LC-M32-UWQHD-165-C-K
Taille d'écran	27 ″
Format d'image	16:9
Rétroéclairage	E-LED
Luminosité	TYP650cd/m22
Panneau	VA
Résolution	DP1.4 : 2560 * 1440 à 165HzHDMI 2.0 : 2560 * 1440 à 144HzType-C : 2560 * 1440 à 60Hz
Taux de rafraîchissement	165Hz
Temps de réponse	Rapide 1ms
Angles de vue	≥178° (H) /≥178° (V)
Taux de contraste	3000:1
Montage VESA	100 x 100 mm
Couleurs	16,7 M
Adaptive-Sync	Oui
Entrée de signal	DP 1.4*1, HDMI 2.0*3, USB*1, Type-C*1
Entrée de courant :	19,5V CC=9.23A
Audio
Haut-parleurs	Aucune
Sortie Audio	Oui
Accessoires
Câble d'alimentation	Oui
Adaptateur de courant	Oui
Câble HDMI	Oui
Câble DP	Oui
Fonctions supplémentaires
Faible lumière bleue	Oui
Dimensions physiques
Dimensions (avec socle)	720,40 * 286,80 * 599,60mm
Dimensions (sans socle)	720,40 * 132,8 * 428,7mm
Poids net	8,82Kg
Poids brut	11,14Kg
