Tipo de producto	Refrigerador de aire / Ventilador
Marca	Qlima
Modelo	LK5010
Tensión nominal	220-240 V~
Frecuencia nominal	50 Hz
Potencia eléctrica	200 W
Clase de protección	II
Capacidad del depósito de agua	10 000 ml (10 L)
Número de velocidades	3 (Bajo, Medio, Alto)
Modos de ventilación	Normal, Brisa natural, Noche
Temporizador	Hasta 9 horas (intervalo de 1 hora)
Oscilación	Automática, 120° (izquierda/derecha)
Función de refrigeración	Sí (bomba de agua + sistema Peltier)
Función de ionización	Sí (purificación del aire)
Mando a distancia	Sí (pila CR2032 incluida)
Filtro	Filtro trasero + cortina de agua
Garantía	2 años
Mantenimiento	Limpiar el depósito y el filtro cada 2 semanas
Uso	Solo interior

Preguntas frecuentes - LK5010 QLIMA

¿Cómo usar la función de refrigeración?

Asegúrese de que el depósito de agua esté lleno hasta el nivel MAX, luego presione el botón COOLER. La bomba y el sistema de refrigeración electrónico se activan. Para un mejor efecto, añada los cubitos de hielo suministrados en el depósito.

¿Cómo limpiar el depósito de agua?

Desenchufe el aparato. Saque el depósito (ver imagen 1), límpielo con agua limpia y un paño suave. No use detergentes corrosivos. Seque antes de volver a colocar.

¿Dónde colocar los cubitos de hielo suministrados?

Los dos acumuladores de frío deben refrigerarse en el congelador antes de usarlos. Coloque uno en el depósito de agua cuando la función REFRIGERACIÓN esté activa. No abra los acumuladores.

¿Cómo ajustar el temporizador?

Presione varias veces el botón TIMER para aumentar el tiempo en incrementos de 1 hora (máx. 9 horas). El aparato se apagará automáticamente después del tiempo ajustado.

¿Por qué el aparato emite 3 pitidos y detiene la refrigeración?

Es una advertencia de falta de agua. El nivel de agua es demasiado bajo (por debajo de MIN). Llene el depósito de agua hasta el nivel MAX y reinicie la función COOLER.

¿Cómo usar la oscilación?

Presione el botón SWING para iniciar la oscilación izquierda-derecha de 120°. Presione de nuevo para detenerla.

El mando a distancia no funciona, ¿qué hacer?

Verifique la pila (CR2032) y su orientación. Si el problema persiste, reemplace la pila. Asegúrese de que ningún obstáculo bloquee la señal entre el mando y el receptor.

¿Qué hacer en caso de falta de flujo de aire?

Verifique que el aparato esté enchufado y encendido (botón ON/OFF). Si aún no hay nada, desenchufe e inspeccione la estructura; si está dañada, contacte al servicio postventa.

¿Cómo mantener el filtro?

Limpie el filtro trasero y la cortina de agua cada dos semanas. Use agua limpia y un paño suave. Seque completamente antes de volver a montar.

¿La garantía es válida en caso de reparación por un tercero?

No, la garantía se anula si las reparaciones son realizadas por personas no autorizadas o si se utilizan piezas no originales. Siempre recurra a un profesional cualificado.

MANUAL DE USUARIO LK5010 QLIMA

Le felicitamos por la compra de su enfriador de aire. Acaba de adquirir un producto de alta calidad, que le proporcionará pleno confort durante muchos años, siempre que lo utilice debidamente. Por lo tanto, le recomendamos que lea primero este manual de instrucciones, para prolongar la vida útil de su enfriador de aire. En nombre del fabricante le ofrecemos una garantía de dos años para toda clase de defectos de fabricación y de material.

Disfrute de su enfriador de aire.

Un cordial saludo,

PVG Holding B.V.

Departamento de Atención al Cliente

1 LEA PRIMERO EL MANUAL DE INSTRUCCIONES.

2 EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

INSTRUCCIONES DE USO (ES)

• Lea detenidamente este manual de usuario antes de usar el aparato y consérvelo para poder consultarlo en el futuro. Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes.
• El enfriador de aire está diseñado para su uso tanto en interiores.
• Después de desembalar el aparato, compruebe que no presente daños. En caso de duda, no use el aparato, sino póngase en contacto con el servicio al cliente o con su proveedor local. El material de embalaje (bolsas de plástico y similares) debe mantenerse fuera del alcance de los niños, ya que puede dar lugar a situaciones peligrosas.
• No se permite modificar el sistema de protección.
• Este enfriador de aire está fabricado en conformidad con los textos pertinentes del estándar EN 60335.

Advertencias

• Lea las indicaciones relativas a la utilización antes de usar el enfriador de aire. Se garantiza la seguridad de este enfriador de aire solo si se utiliza apropiadamente de acuerdo con las instrucciones presentes, por lo que se recomienda conservarlas para su consulta posterior.
• Utilice este aparato solo para los fines previstos. Cualquier otro uso podría

ocasionar cortocircuitos, quemaduras, descargas eléctricas, explosión de la bombilla, estallido, etc.

• Sólo deben instalar el enfriador de aire si cumple con las leyes, regulaciones y normas locales.
• Asegúrese de que el voltaje disponible no exceda el voltaje indicado en las especificaciones de este manual.
• Verifique si la tensión indicada en la placa de tipo corresponde con la de la red local de electricidad, antes de conectar el aparato.
• El aparato puede conectarse a tensiones de 220-240 V.
• Asegúrese de tener el electrodoméstico a la vista al momento de ponerlo en funcionamiento. Nunca utilice temporizadores, programadores o cualquier otro dispositivo (incluyendo aplicaciones de internet) que enciendan el electrodoméstico automáticamente, ya que esto puede ser la causa de un incendio.
• Instale el enfriador de aire en conformidad con las instrucciones contenidas en la sección de instalación de las Instrucciones.
• Este enfriador de aire ha sido fabricado en conformidad con las normas de seguridad de la CE. Sin embargo, hay que proceder con cuidado, igual que con cualquier otro aparato calefactor.
• RIESGO DE INCENDIO: Nunca utilice el enfriador de aire en lugares donde pueda haber presencia de gases, productos o vapores inflamables y/o nocivos (como por ejemplo, gases de escape, vapores de pinturas, cortinas, papeles, ropas).
• No use cables de extensión ni tampoco adaptadores múltiples.
• Este aparato no deberá ser utilizado por personas (incluyendo niños) con reducida capacidad física, sensorial o mental, o con falta de experiencia y conocimientos, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.
• Como medida de precaución, si el cable de alimentación estuviera dañado, hay que sustituirlo en el fabricante, su servicio de atención al cliente o personas con una cualificación similar.
• Se debe vigilar a los niños para asegurar que no jueguen con el aparato. No coloque el aparato inmediatamente debajo de un enchufe.
• No utilice este calentador en los alrededores inmediatos de un baño, una ducha o una piscina.
• La protección de esta unidad está diseñada para impedir el acceso directo a partes móviles y deben estar en su lugar cuando se utilice la unidad.
• Desconecte el enchufe de la corriente antes de desmontar, montar o limpiar.
• Asegúrese de que el enfriador de aire está sobre una superficie seca y uniforme.
• No introduzca ningún objeto en las aberturas del aparato.
• La pantalla protectora contra quemaduras no garantiza una protección completa para niños pequeños y personas ancianas o incapacitadas.
• Este aparato puede ser utilizado por

niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña.

Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión. - Los menores de 3 años deben mantenerse lejos, a menos que se encuentren bajo supervisión constante. - Los menores de 3 a 8 años sólo deben encender o apagar el equipo siempre que se haya colocado o instalado en su posición operativa normal conforme a diseño y que el menor se encuentre bajo supervisión o haya recibido instrucciones sobre el uso del dispositivo de forma segura y comprenda los riesgos implícitos. - Los menores de 3 a 8 años no deben enchufar, regular, limpiar o realizar tareas de mantenimiento en el equipo. - Desconecte el aparato cuando no se use. - No cubra u obstruya el enfriador de aire cuando está en uso. - El aparato debe estar desconectado de la red eléctrica durante su instalación y limpieza. - No utilice el aparato con una temperatura ambiente superior a 40°C. - Al usar aparatos eléctricos, siga siempre las precauciones de seguridad básicas para evitar el riesgo de incendios, descargas

eléctricas y lesiones físicas. El uso de los aparatos eléctricos que contienen un depósito con agua requiere una mayor atención y precaución: en caso de desbordamiento de agua, desconecte inmediatamente el enchufe de la toma de corriente y verifique que las partes eléctricas del aparato no estén mojadas; de ser así, seque todo cuidadosamente. Si tiene alguna duda, contacte con un técnico calificado.

• No deje el aparato expuesto a los agentes atmosféricos (sol, lluvia, etc.).
• Por favor, lea los detalles de llenado, limpieza y mantenimiento del agua en la parte posterior.
• Es oportuno cambiar el agua cada 3-4 días, excepto cuando no se use. En caso de no utilizar el ventilador durante un largo período de tiempo, es aconsejable extraer el agua del depósito y de la base del humidificador.
• Tenga cuidado cuando utilice el aparato debido a la emisión de vapor de agua caliente.
• Desenchufe el aparato cuando lo rellene o lo limpie.

Si no consulta o sigue las normas, instrucciones y explicaciones, la garantía perderá su validez, y el fabricante no se hará cargo de ningún daño sufrido por el aparato o su entorno según los términos de la garantía.

GUÍA DE USO

Ponga el refrigerador de aire en un suelo nivelado y siga los pasos siguientes:

Apague la función refrigeradora antes de limpiar; no retire la bomba de agua cuando está funcionando para evitar dañar las piezas.

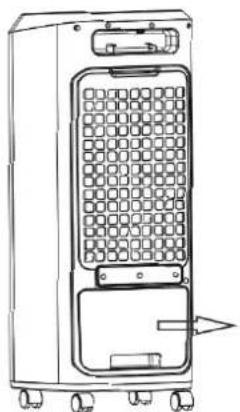

1. Retire el depósito de agua como se muestra en la Imagen 1.

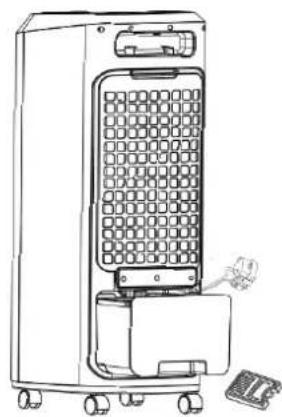

2. Levante la bomba de agua al retirar el depósito de agua y saque el depósito del todo como se indica en la Imagen 2.
3. Lleve el depósito de agua para llenarlo de agua o limpiarlo.

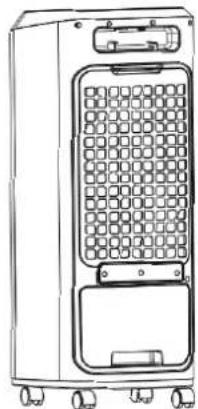

4. Vuelva a poner el depósito de agua en el producto aproximadamente un cuarto de su lugar y, a continuación, fije el marco de la bomba. Finalmente empuje el depósito hacia la parte trasera del producto como se indica en la Imagen 3.

Nota: este producto viene con dos cajones de hielo. Para un mejor efecto refrigerador, enfríelos antes de utilizarlos y ponga uno de ellos en el depósito de agua con la función "COOLER" (REFRIGERADOR).

No abra el cajón de hielo para evitar que se caliente.

Preste atención a que el nivel de agua del depósito no exceda el nivel indicado "MAX" al verter agua. El nivel total de agua del depósito de agua no debe ser inferior al nivel indicado "MIN" cuando se utiliza la función COOLER (REFRIGERADOR).

BREVE EXPLICACIÓN DE LAS FUNCIONES

1. Refrigeración y climatización: se adopta un evaporador conforme a las normas internacionales de protección ambiental con tecnología avanzada de climatización de humedad y evaporación por medio de agua, que se evapora rápidamente para refrigerar el aire que pasa a través del evaporador en poco tiempo. En regiones cálidas y áridas, la caída de temperatura en la zona del flujo de aire es de entre 6 y 12°C. En regiones húmedas, la caída de temperatura en la zona del chorro de aire es todavía de entre 3 y 5°C.
2. Filtrado: esta unidad puede filtrar sustancias dañinas diminutas como polvo, fibras, humo, etc. de la calidad del aire. El aire filtrado y limpio le hará sentirse en un bosque o cerca de la costa.
3. Humidificación: esta unidad tiene el obvio efecto de la humidificación en áreas o estaciones secas. Esta función puede mantener el espacio interior con la humidificación necesaria.
4. Selección de flujos de aire: se proporcionan en la unidad 3 velocidades de flujo de aire para satisfacer todo tipo de necesidades.
5. Selección de temas de aire: existen 3 temas de aire para satisfacer sus necesidades. Los temas que pueda seleccionar son: estándar, brisa natural y modo sueño.
6. Selección de la dirección del flujo de aire: esta unidad puede ventilar en giros automáticos con intervalos de 120 grados continuos.

FUNCIONES DE TODOS LOS BOTONES

Panel

Panel de control

Control remoto (pila: 1x CR 2032)

Instrucciones de funcionamiento

Función de refrigeración: utiliza tecnología de pulverización distribuida, con una potente bomba de agua para pasar el agua a través de la cortina de agua, y a través de una almohadilla de hielo que enfría el aire, reduciendo la temperatura y la humidificación.

Función de los iones negativos: los iones negativos son útiles para tener el oxígeno necesario para esterilizar el aire, que será entonces fresco y saludable.

Función de refrigeración electrónica: un material semiconductor especial forma el termopar para producir el efecto Peltier, que es un nuevo tipo de método de refrigeración. Sigue enfriando el agua automáticamente en el depósito para reducir la temperatura del agua.

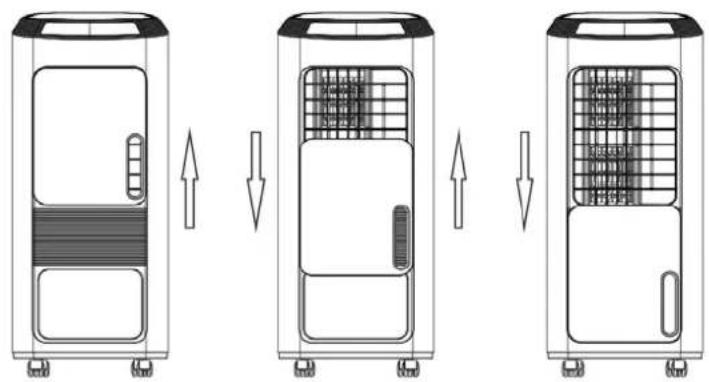

Diseño de puerta corredera: diseño moderno de puerta corredera para encender o apagar la unidad.

Funcionamiento

• Asegúrese de que la unidad está en la posición de apagado (OFF) antes de enchufarla a la toma de corriente eléctrica.
• Ponga la unidad en una superficie firme y nivelada.
• Evite sobrecargar el circuito al no enchufar otros productos de alto voltaje en la misma toma de corriente.

Conéctelo a la toma de corriente, el indicador de encendido se iluminará, el dispositivo está encendido y funcionando para ajustar la temperatura.

ON/OFF		Presione este botón para encender launidad a baja velocidad ymostrar la temperatura. La puerta de launidad se deslizará hacer abajo automatistically.Presione otra vez para apagar launidad. La puerta de launidad se deslizaráHCIaía arriba hasta cerrarse del todo.
SPEED		Presione este botón para携带launidad entre velocidad LOW (BAJA) ~ MID (MEDIA) ~HI (ALTA), en modo normal.
SUPER		Presione este botón paraactivar laventilación maxima.PresioneOTHERAZA para volver alajuste deventilación original.
COOLER		Cuando launidad estáfunctorionando conthisfunción,la bombayel systemade refrigeración electrónicafuncionan a la vez. Elagua se Bombea desde eldeposito de agua y fluye a través delsystemadefrigeración electrónica(llamada semiconductor)que entra en la cortina de agua para lograr eleffecto de refrigeración.Presione este botónotra vezpara paradesactivar lafunción.**Para unbetterefecto refrigerador,se recomiendaponer un cajon dehieloo hieloen eldeposito de agua.Precaución:habrasya advertencia defalta de agua si no hubiera agua suficiente;la función COOLER (REFRIGERADOR)se detendrá automatistically,escucharán3 pitidos de advertencia yla Pantalla del refrigerador parpadeará.
WIND		Presione parselectionacionelmodoNormal,elmodoBrisaNatural oel modeSueño como se indica en la pantalla).Modo NORMAL:Lalooduiducctiona la velocidad seleccionada conelbotón"ON/OFF".Modo NATURAL BREEZE(BRISA NATURAL):La velocidad del ventiladorvaria automatisticallypara simularuna brisa*-Modo SLEEP(SUEÑO):La velocidad del ventiladorvaria automatisticallydurante el sueño*.
TIMER Cuando la		unidad está en usoEARá configurar el temporizador para apagar launidad藓és del tiempo especified. Presione este botón repetidamente para augmentar la configuración del temporizador en incrementos de 1 hora (hasta un máximo de 9 horas) como se indica en la pantalla. Transcurridos 5seguidos, se iniciaé el temporizador. Una vez transcurrido el tiempo marcado en el temporizador, launidad se apagará.
ION		Presione este botón para encender o apagar la funciona del ionizador (la unidad deben estar funciona para que funciona el ionizador). Cuando el ionizador está encendido, ayudará purificar el aire de la habitatación.
SWING		Presione este botón para起初ar la oscilación del ventilador con direccion de izquierda ackecha. Presione otra vez para apagar la oscilación.

LIMPIEZA Y MANTENIMIENTO

1. Desenchufe la unidad antes de limpiarla.
2. Limpie la unidad refrigeradora cuando esté visiblemente sucia o todos los meses (según las condiciones del entorno).
3. Seque el panel antes de usar para evitar el moho; reemplace y limpie el agua con regularidad para tener el agua limpia. Use un paño seco para absorber el agua restante bajo el depósito y séquelo con un paño suave.
4. Limpie el depósito de agua y la malla del filtro cada dos semanas.
5. Limpie la unidad y el panel una vez cada dos semanas siguiendo los pasos siguientes:
6. Embale esta unidad correctamente y guárdela en un lugar fresco y seco si no se usa durante un periodo prolongado.

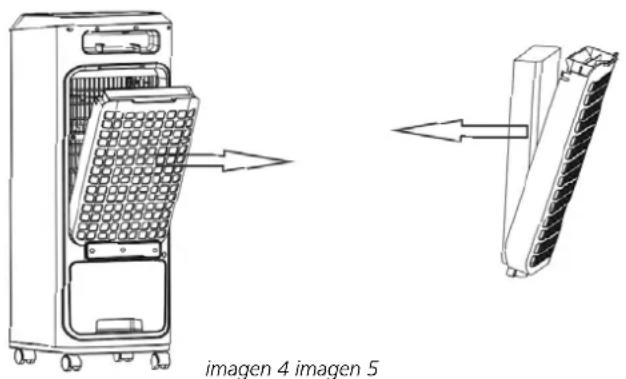

1. Primero saque la malla trasera como indica la dirección de la flecha. Imagen 4.
2. Saque la cortina de agua como indica la dirección de la flecha. Imagen 5.
3. Limpie el depósito de agua al mismo tiempo que la malla trasera y la cortina de agua.

Precaución:

• Utilice agua limpia para limpiar.
• Debido al alto voltaje de la unidad, el enchufe de alimentación eléctrica principal debe desenchufarse durante la limpieza.
• Ninguna parte del panel de control debe mojarse.

MANTENIMIENTO

Haga reparar su producto por una persona calificada.

Este producto eléctrico cumple con los requisitos de seguridad relevantes. Las reparaciones solo deben ser realizadas por personas calificadas utilizando repuestos originales, de lo contrario podría resultar en un peligro considerable para el usuario.

Póngase en contacto con la tienda en la que compró el producto para obtener servicios posventa, si corresponde.

PRECAUCIÓN

1. Use suministro eléctrico normal.
2. No introduzca objetos en la parte superior del aparato. No cubra la calidad del aire durante el uso ni obstruya el aparato un metro por delante y por detrás.
3. Tras rellenar el depósito de agua, no incline o vuelque la unidad; cuando tenga que moverla, empuje la superficie lateral suavemente para evitar vertidos de agua. No gire bruscamente la unidad en uso para evitar accidentes (F.4).
4. La unidad no debe colocarse en un ambiente con temperaturas extremadamente altas o bajas. En los días de calor de verano, el agua del depósito puede deteriorarse y tener olor, y debe cambiarse con frecuencia. En el invierno, en una sala con una temperatura inferior a 0 grados, es necesario quitar el agua, limpiarlo con una toalla seca para evitar congelación.
5. Deberá usar un paño húmedo (o con un poco de detergente) para limpiar la superficie exterior de la unidad. No utilice ningún limpiador o disolvente corrosivo. Está terminantemente prohibido enjuagar con agua. (F.5)
6. Si está empaquetado para su almacenamiento o transporte, drene el agua y haga que la unidad funcione unas horas. Una vez que esté totalmente seca, podrá empaquetarla evitando posibles olores.
7. No mantenga el enchufe conectado durante mucho tiempo sin usar la unidad, ya que se dañará.
8. Si se estropea el cable de alimentación, solo deberá reemplazarlo el fabricante, su representante autorizado o personas con calificación similar, para evitar riesgos.
9. La unidad tiene un fuerte efecto de humedad, guárdela en un entorno hermético.
10. Llénala de agua cuando se encuentre en un nivel de agua bajo.
11. Este electrodoméstico no está previsto para su uso por parte de personas (incluyendo niños) con discapacidades físicas, sensoriales o mentales, o sin experiencia o falta de conocimientos, a menos que tengan supervisión o se les faciliten las instrucciones concernientes al uso del electrodoméstico por parte de una persona responsable de su seguridad.
12. Los niños deben estar supervisados a fin de asegurar que no jueguen con el electrodoméstico.

DATOS TÉCNICOS PRINCIPALES
Modelo n° LK 5010
Voltaje nominal 220V – 240V~
Frecuencia nominal 50Hz
Potencia de entrada 200 W
Clase de protección II
Capacidad del depósito de agua 10000 ml

RESOLUCIÓN DE PROBLEMAS

Problema Causa Solución
Sin flujo de aire 1. La electricidad no está con-ectada2. No hay corrientec. Cuerpo dañado	1. Desenchufe el cable de corrientedebidamente.2. Pulse la tecla de alimentaciónpara empezar.3. Devolver al centro de servicios.
El ventilador no se apaga 1.	La tecla de parada aunohasido presionada.2. Cuerpo dañado	1. Presione Inicio/Parada.2. Devolver al centro de servicios.
Sonido anormal en el inter-rior del producto	1. Elemento extraño Dentro delcuerpo2. Rueda del aire sueña3. Defecto del motor	1. Retire la carcasa posterior y elfiltro,extraiga los elementosextraños.2. Devolver al centro de servicios.3. Devolver al centro de servicios.
No hay humidificación	1. Bomba o motor defectuosos.	1. Devolver al centro de servicios.
No se pueda controlar lidirección del flujo del aire	1. Motor de sincronización frontaldefectuoso.	1. Devolver al centro de servicios.

CONDICIONES DE GARANTÍA

El aparato se suministra con una garantía de 24 meses, que entra en vigor en la fecha de adquisición. Dentro de este plazo, todos los errores de fabricación o de materiales serán reparados o sustituidos sin costo inicial. Se aplicarán las reglas siguientes:

1. Se rechazarán explícitamente todas las reclamaciones por daños, incluyendo los daños indirectos.
2. La reparación o sustitución de componentes dentro del plazo de garantía no implica ninguna extensión del plazo de garantía.
3. La garantía quedará anulada cuando el aparato ha sido modificado, cuando se han utilizado piezas otras que las originales, o cuando el aparato ha sido reparado por terceros.
4. La garantía no se aplicará a los componentes que sufren desgaste normal, como filtros, pilas eléctricas, lámparas y elementos calefactores.
5. La garantía tendrá validez únicamente cuando se presenta el recibo de compra original con fecha, sin modificación alguna.
6. La garantía no se aplicará en caso de daños causados por negligencia o por uso que no corresponda con las instrucciones del presente manual.
7. Los gastos de transporte y los riesgos asociados con el transporte del aparato o sus componentes siempre correrán a cargo del cliente.
8. La garantía no cubrirá los daños causados por el uso de piezas de recambio inadecuadas.

Para evitar gastos innecesarios, le recomendamos leer bien las instrucciones antes de usar el aparato. Lleve el aparato al punto de venta donde lo ha comprado, si las instrucciones no ofrecen ninguna solución.

www.qlima.com

Los productos no biodegradables no deben tirarse a la basura. Elimínelos de acuerdo con la legislación nacional en vigor.

No deseche ningún dispositivo electrónico junto con los residuos habituales. Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administración correspondiente para obtener información acerca de las instalaciones de recogida disponibles. Si un dispositivo electrónico se desecha en un vertedero o basurero no adecuado, alguna sustancia peligrosa podría filtrarse en la tierra y aparecer posteriormente en la cadena de alimentación, pudiendo dañar su estado de salud. Al sustituir un electrodoméstico o dispositivo electrónico por un modelo nuevo, el establecimiento minorista está obligado por ley a recoger y desechar adecuadamente dicho dispositivo sin carga económica alguna para el cliente.

No deseche los aparatos eléctricos como basura sin clasificar; deben utilizar instalaciones separadas de recogida. Póngase en contacto con su gobierno local para obtener información sobre los sistemas disponibles de recogida. Si los aparatos eléctricos se desechan en vertederos o basureros, las sustancias peligrosas pueden infiltrarse en el agua subterránea y entrar en la cadena alimentaria, dañando su salud y bienestar. Al reemplazar un aparato viejo por uno nuevo, el vendedor queda obligado legalmente a recoger su aparato viejo gratis para su eliminación.
