Tipo de producto	Compás para cortador de plasma
Marca	Parkside
Modelo	PPKS 35 B2
Longitud	35,3 cm
Ancho	4,2 cm
Altura	5,4 cm
Peso	Aproximadamente 310 g
Diámetro de corte	15 a 60 cm (ajustable continuamente)
Uso conforme	Cortadores de plasma Parkside PPS 40 A1, PPS 40 B2, PPSK 40, PPS 40 B3 (con adaptación)
Método de fijación	Imán o punta metálica (punzón)
Material del soporte de antorcha	Baquelita (plástico robusto y termorresistente)
Elementos suministrados	Compás, soporte magnético, punta metálica, tornillo de fijación, llave Allen, tornillo, anillo de retención, dos anillos interiores de baquelita (diámetro pequeño y grande), manual de instrucciones
Funciones	Corte circular, ajuste continuo del diámetro
Instrucciones de seguridad	No fijar los imanes en el cortador; mantener fuera del alcance de los niños; riesgo de aplastamiento y quemaduras
Limpieza	Con un paño suave y húmedo; evitar productos agresivos
Almacenamiento	En un lugar seco, fuera del alcance de los niños
Reciclaje	Aparato, accesorios y embalaje reciclables de forma respetuosa con el medio ambiente
Servicio posventa	www.lidl-service.com; IAN 373208

Preguntas frecuentes - PPKS 35 B2 PARKSIDE

¿Qué cortadores de plasma son compatibles con el compás PPKS 35 B2?

El compás está diseñado para los cortadores de plasma Parkside PPS 40 A1, PPS 40 B2 y PPSK 40. Con la adaptación del anillo interior de baquelita, también es compatible con el PPS 40 B3 y el paquete de mangueras de encendido piloto PSPP 5 A1.

¿Cómo ajustar el diámetro de corte?

El diámetro de corte se ajusta continuamente entre 15 y 60 cm aflojando el tornillo de fijación (2) del soporte magnético o de la punta metálica, luego deslizando el compás a la posición deseada antes de apretar el tornillo.

¿Cómo fijar el compás en la pieza a cortar?

Utilice el soporte magnético (3) para superficies metálicas o la punta metálica (4) para trabajar con punzón en superficies no magnéticas. Fije el centro de rotación en la pieza, luego inserte la antorcha de plasma en el soporte.

¿Qué hacer si el anillo interior de baquelita es demasiado pequeño para mi antorcha de plasma?

El compás se suministra con un anillo interior de baquelita de diámetro pequeño (9) y uno de diámetro grande (10). Para usar un soplete más grande (como el del PPS 40 B3), reemplace el anillo pequeño por el grande siguiendo las instrucciones: desatornille el tornillo (7), retire el anillo de retención (8), cambie el anillo y vuelva a montar.

¿Cómo limpiar el compás para cortador de plasma?

Límpielo con un paño suave y húmedo. No use productos de limpieza agresivos o abrasivos que podrían dañar los materiales.

¿Dónde almacenar el aparato después de su uso?

Guarde siempre el compás en un lugar seco y fuera del alcance de los niños. Asegúrese de que esté limpio antes de guardarlo.

¿Puedo usar el compás con un cortador de plasma de otra marca?

El uso conforme está limitado a los cortadores de plasma Parkside mencionados. El uso con otras marcas no está previsto y podría ser peligroso. Respete las instrucciones del fabricante.

¿Cómo cambiar el anillo interior de baquelita?

Desatornille el tornillo (7) con la llave Allen (6). Retire el anillo de retención (8) con un destornillador plano. Saque el anillo interior existente hacia arriba, inserte el nuevo anillo (borde grueso hacia arriba), vuelva a colocar el tornillo y el anillo de retención. Consulte el video disponible en https://cmc-creative.de/training/.

¿Qué hacer si la antorcha de plasma toca el tornillo de fijación durante un corte pequeño?

Al ajustar un diámetro pequeño, verifique que la antorcha no toque el tornillo de fijación (2). Si es así, ajuste la posición del compás o elija un diámetro ligeramente mayor para evitar cualquier contacto.

¿Dónde encontrar el manual de instrucciones completo y otros recursos?

El manual de instrucciones está disponible en www.lidl-service.com ingresando la referencia del artículo IAN 373208. También se pueden acceder a videos y software en este sitio.

MANUAL DE USUARIO PPKS 35 B2 PARKSIDE

CORTADORA DE CIRCULOS

Instrucciones de funcionamiento y de seguridad Traducción del manual de funcionamiento original

ES Instrucciones de funcionamiento y de seguridad Página 71

Telefón: 0850 232001

Sídlo: Nemecko

IAN 373208\_2104

Tabla de los pictogramas utilizados.....72

Introducción....72

Usoadecuado 73

Volumen de entrega 74

Descripción de las piezas 74

Datos técnicos....75

Instrucciones de seguridad 75

Montaje de la cortadora de círculos ..... 76

Manejo de la cortadora de círculos.....76

Limpieza....77

Almacenamiento 77

Indicaciones medioambientales y de desecho de residuos....77

Servicio 78

Tabla de los pictogramas utilizados
	Lea el manual de instrucciones de este producto atentamente y en su totalidad antes de usarlo.
	¡Elimine el embalaje y el aparato de forma respetuosa con el medio ambiente!
	¡Elimine el embalaje y el aparato de forma respetuosa con el medio ambiente!
	¡Nota importante!

Cortadora de círculos PPKS 35 B2

- Introducción

¡Enhorabuena! Ha optado por un producto de alta calidad. El manual de usuario forma parte de este producto.

Este contiene información importante para la seguridad, el uso y la eliminación. Familiarícese con todas las instrucciones de manejo y seguridad antes de usar el producto. Emplee el producto únicamente de la forma descrita y para las aplicaciones indicadas. Guarde el manual de usuario en un lugar seguro y entregue todos los documentos si entrega el producto a terceros.

Solamente personas instruidas pueden poner en funcionamiento el producto.

Cualquier aplicación que se desvíe del uso previsto está prohibida y es potencialmente peligrosa. El fabricante no asume ningún tipo de responsabilidad por los daños que puedan resultar del incumplimiento de las instrucciones o el uso incorrecto del producto. Este aparato no está diseñado para uso industrial.

¡MANTENER FUERA DEL ALCANCE DE LOS NIÑOS!

- Usoadecuado

La cortadora de círculos PPKS 35 B2 ha sido diseñada para su uso con los cortadores de plasma PPS 40 A1 y B2 y PPSK 40 de Parkside. Con la cortadora de círculos pueden realizarse cortes en forma de círculo, cuyo diámetro puede ajustarse de forma continua en un rango entre aprox. 15 y 60 cm. El centrado del punto medio puede realizarse con imán o clavija de metal (en caso de preparación con buril). Tenga en cuenta los grosores de los materiales a cortar recogidos en el manual de instrucciones del cortador de plasma empleado.

• Volumen de entrega

1 cortadora de círculos PPKS 35 B2
1 imán
1 clavija de metal
1 tornillo de fijación
1 manual de instrucciones

- Descripción de las piezas

¡NOTA!

▶ Compruebe siempre que el volumen de entrega está completo y que el accesorio se encuentra en perfecto estado inmediatamente después de desembalarlo. No use el accesorio si presenta desperfectos.

1 Cortadora de círculos
2 Tornillo de fijación
3 Imán
4 Clavija de metal
5 Soporte para el soplete con anillo interior de baquelita

- Datos técnicos

Longitud: 35,3 cm

Ancho: 4,2 cm

Alto: 5,4 cm

Peso: aprox. 310 g

Diámetro de corte: aprox. 15–60 cm

- Instrucciones de seguridad

No fije los imanes bajo ningún concepto al cortador de plasma o su carcasa. Lea el manual de instrucciones completo de la cortadora de círculos PPKS 35 B2 y del cortador de plasma empleado antes del uso. No introduzca ninguna parte del cuerpo (por ej. los dedos) entre imanes o superficies magnéticas.

¡Peligro de aplastamiento!

¡Observe en todo momento también las indicaciones de seguridad de su cortador de plasma! Compruebe la cortadora de círculos antes de montarla en el cortador de plasma. Los componentes dañados no deben emplearse.

- Montaje de la cortadora de círculos

Atornille la barra de la cortadora de círculos 1 al soporte para el soplete con anillo interior de baquelita 5 (ilust. D). Monte el imán 3 o la clavija de metal 4, tal y como se muestra en la ilustración A.

¡NOTA! La baquelita es un plástico fuerte y resistente al calor.

- Manejo de la cortadora de círculos

Fije la cortadora de círculos 1 con imán 3 o clavija de metal 4 (en caso de preparación con buril) a la superficie de metal a procesar. El cortador de plasma puede introducirse ahora, como se muestra en la figura B, en el soplete con anillo interior de baquelita 5. Mediante el tornillo de fijación 2 del imán 3 / clavija de metal 4 puede ajustar gradualmente el diámetro de corte de la cortadora de círculos 1. Durante el ajuste de un diámetro pequeño tenga cuidado de que el cortador de plasma no choque con el tornillo de fijación 2 durante el proceso de trabajo (fig. E). No fije el pie magnético 3 bajo ningún concepto al cortador de plasma o a otro dispositivo eléctrico. Tenga cuidado de no tocar el cortador de plasma caliente.

¡PELIGRO DE QUEMADURAS!

- Limpieza

Limpie el producto con un paño suave hume- decido. No emplee detergentes agresivos o abrasivos.

- Almacenamiento

Guarde el aparato en un lugar seco y fuera del alcance de los niños.

- Indicaciones medioambientales y de desecho de residuos

El aparato, los accesorios y el embalaje deberían someterse a un reciclaje respetuoso con el medio ambiente.

Fíjese en la etiqueta del embalaje y separe los materiales de forma adecuada. Los embalajes están marcados con abreviaturas (a) y números (b) con el siguiente significado: 1–7: Plástico, 20–22: Papel y cartón, 80–98: Materiales compuestos.

- Servicio

Nota:

En www.lidl-service.com puede descargar este y muchos otros manuales, vídeos de nuestros productos y programas.

El código QR le permite acceder directamente a la página de servicio de Lidl (www.lidl-service.com) donde podrá acceder al manual de funcionamiento indicando el número de artículo (IAN) 373208.

Datos de contacto:

ES

Nombre: C. M.C. GmbH

Dirección de Internet: www.cmc-creative.de

Correo electrónico: [e-mail]

Teléfono: [phone]

(tarifa normal desde la red

alemana de telefonía fija)

Sede de la empresa: Alemania

IAN 373208\_2104

Tenga en cuenta que la siguiente dirección no obedece a la del servicio técnico. En primer lugar, póngase en contacto con el centro del servicio técnico arriba indicado.

Dirección:

C. M. C. GmbH

Katharina-Loth-Str. 15

66386 St. Ingbert

ALEMANIA

Pedido de piezas de recambio:

CORTADORA DE CIRCULOS

Complemento al manual de instrucciones de la cortadora de círculos PPKS 35 B2

- Descripción de las piezas

6 Llave Allen
7 Tornillo
8 Anillo de bloqueo
9 Foto del anillo interior de baquelita con diámetro interior menor
10 Foto del anillo interior de baquelita con diámetro interior mayor

- Introducción

El anillo interior de baquelita premontado con diámetro interior menor 9 del soporte para el soplete con anillo interior de baquelita 5 es compatible con los quemadores de plasma de los cortadores de plasma PPS 40 A1 y PPS 40 B2. Al sustituir el anillo interior de baquelita premontado con diámetro interior menor 9 por el anillo interior de baquelita suelto adjunto con diámetro interior mayor 10, la cortadora de círculos 1 puede reequiparse para su uso con el quemador de plasma piloto del cortador de plasma PPS 40 B3 y con el paquete de mangueras con encendido piloto PSPP 5 A1.

Instrucciones de reequipamiento:

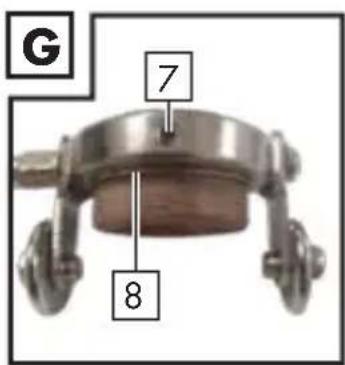

Afloje primero el tornillo 7 con la llave Allen 6. A continuación, retire el anillo de bloqueo 8 Emplee para ello un destornillador plano si es necesario.

¡Atención! Tenga cuidado de no introducir los dedos en la entalladura del anillo de bloqueo 8. ¡Peligro de lesiones!

El anillo interior de baquelita con diámetro interior menor 9 puede quitarse fácilmente hacia arriba del soporte para el soplete 5 una vez retirado el anillo de bloqueo 8. Introduzca el anillo interior de baquelita con diámetro interior mayor 10 también desde arriba en el soporte para el soplete 5. El borde más grueso del anillo interior de baquelita debe señalar hacia arriba y la muesca hacia abajo. Vuelva a colocar el tornillo 7 y apriételo firmemente con la llave Allen 6. Fije el anillo interior de baquelita con diámetro interior mayor 10 introduciendo el anillo de bloqueo 8. En caso necesario, use un destornillador plano y asegúrese de que el anillo de bloqueo 8 se haya encajado correctamente en la muesca del anillo interior de baquelita con diámetro interior mayor 10.

La recolocación del anillo interior de baquelita con diámetro menor 9 se realiza en el orden inverso.

Siga las instrucciones del capítulo «Montaje de la cortadora de círculos» del manual de instrucciones de la cortadora de círculos.

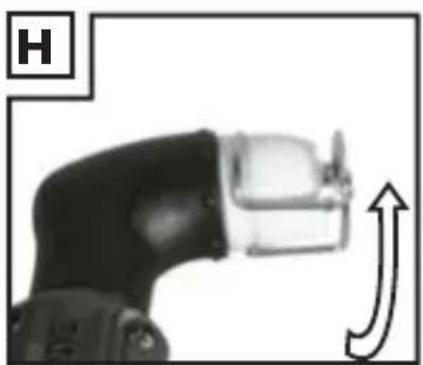

Antes de poder introducir el quemador de plasma de su cortador de plasma PPS 40 B3 en el soporte para el soplete con anillo interior de baquelita 5, deberá retirar el soporte distanciador del quemador de plasma apretándolo hacia abajo de la cerámica como se muestra en la fig. H.

Por lo demás, siga las instrucciones del capítulo «Manejo de la cortadora de círculos» del manual de instrucciones de la cortadora de círculos.

El procedimiento correcto para cambiar el anillo interior de baquelita se puede ver detalladamente en el vídeo al que se puede acceder con el código QR que aparece abajo.

Este vídeo se encuentra también en https://cmc-creative.de/training/.
