Produkttype	Kompas til plasmaskærer
Mærke	Parkside
Model	PPKS 35 B2
Længde	35,3 cm
Bredde	4,2 cm
Højde	5,4 cm
Vægt	Cirka 310 g
Skærediameter	15 til 60 cm (kontinuerligt justerbar)
Korrekt brug	Parkside plasmaskærere PPS 40 A1, PPS 40 B2, PPSK 40, PPS 40 B3 (med adapter)
Fastgørelsesmetode	Magnet eller metalspids (tap)
Brænderholdermateriale	Bakelit (robust og varmebestandig plast)
Medfølgende dele	Kompas, magnetisk holder, metalspids, fikseringsskrue, unbrakonøgle, skrue, låsering, to indvendige bakelitringe (lille og stor diameter), brugsanvisning
Funktioner	Cirkel skæring, kontinuerlig diameterjustering
Sikkerhedshenstillinger	Fastgør ikke magneterne på skæreren; opbevares utilgængeligt for børn; risiko for klemskader og forbrænding
Rengøring	Med en blød, fugtig klud; undgå aggressive rengøringsmidler
Opbevaring	På et tørt sted, utilgængeligt for børn
Genanvendelse	Apparat, tilbehør og emballage kan genanvendes miljøvenligt
Kundeservice	www.lidl-service.com; IAN 373208

Ofte stillede spørgsmål - PPKS 35 B2 PARKSIDE

Hvilke plasmaskærere er kompatible med kompas PPKS 35 B2?

Kompaset er designet til Parkside plasmaskærere PPS 40 A1, PPS 40 B2 og PPSK 40. Med tilpasning af den indvendige bakelitring er det også kompatibelt med PPS 40 B3 og pakken af slanger med pilotantænding PSPP 5 A1.

Hvordan justeres skærediameteren?

Skærediameteren justeres kontinuerligt mellem 15 og 60 cm ved at løsne fikseringsskruen (2) på magnetholderen eller metalspidsen, derefter glide kompas til ønsket position, før skruen spændes igen.

Hvordan fastgøres kompasset på emnet?

Brug magnetholderen (3) til metaloverflader eller metalspidsen (4) til at arbejde med tap på ikke-magnetiske overflader. Fastgør rotationscenteret på emnet, og sæt derefter plasmabrænderen i holderen.

Hvad gør jeg, hvis den indvendige bakelitring er for lille til min plasmabrænder?

Kompasset leveres med en indvendig bakelitring med lille diameter (9) og en med stor diameter (10). For at bruge en større brænder (som den fra PPS 40 B3) skal du erstatte den lille ring med den store ved at følge instruktionerne: Skru skruen (7) ud, fjern låseringen (8), skift ringen, og sæt det hele sammen igen.

Hvordan rengør jeg kompas til plasmaskærer?

Rengør det med en blød, fugtig klud. Brug ikke aggressive eller slibende rengøringsmidler, der kan beskadige materialerne.

Hvor opbevares apparatet efter brug?

Opbevar altid kompasset på et tørt sted og utilgængeligt for børn. Sørg for, at det er rent, inden det lægges væk.

Kan jeg bruge kompasset med en plasmaskærer fra et andet mærke?

Korrekt brug er begrænset til de nævnte Parkside plasmaskærere. Brug med andre mærker er ikke tilsigtet og kan være farlig. Følg producentens anvisninger.

Hvordan skifter jeg den indvendige bakelitring?

Løsn skruen (7) med unbrakonøglen (6). Fjern låseringen (8) med en flad skruetrækker. Træk den eksisterende indvendige ring opad, indsæt den nye ring (tyk kant opad), sæt skruen og låseringen tilbage. Se videoen på https://cmc-creative.de/training/.

Hvad gør jeg, hvis plasmabrænderen rører fikseringsskruen ved en lille skæring?

Ved justering af en lille diameter skal du kontrollere, at brænderen ikke rører fikseringsskruen (2). Hvis det sker, juster kompassets position eller vælg en lidt større diameter for at undgå kontakt.

Hvor finder jeg den fulde brugsanvisning og andre ressourcer?

Brugsanvisningen er tilgængelig på www.lidl-service.com ved at indtaste artikelnummeret IAN 373208. Videoer og software er også tilgængelige på dette websted.

BRUGSANVISNING PPKS 35 B2 PARKSIDE

Brugs- og sikkerhedsanvisninger Oversættelse af den originale driftsvejledning

DEATCH

KREISSCHNEIDER

DK Brugs- og sikkerhedsanvisninger Side 81

Beskrivelse af de enkelte dele....84

Tekniske data 84

Sikkerhedsregler....84

Montering af cirkelskæreren 85

Händtering af cirkelskæreren....85

Rensning 86

Opbevaring 86

Miljøhenvisninger og oplysninger vedrørende bortskafning 86

Service....87

Symbolforklaring
	Læs betjeningsvejledningen opmærksomt og helt igennem før brug af dette produkt.
	Bortskaf emballagen og apparatet miljøvenligt!
	Bortskaf emballagen og apparatet miljøvenligt!
	Vigtig oplysning!

Cirkelskærer PPKS 35 B2

- Indledning

Hjerteligt tillykke! Du har valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt.

Den indeholder vigtige oplysninger vedrørende sikkerhed, brug og bortskafning. Gør dig før produktets anvendelse fortrolig med alle betjenings- og sikkerhedsinstruktioner. Anvend produktet udelukkende som beskrevet og til de oplyste anvendelsesområder. Opbevar betjenings-vejledningen omhyggeligt og udlever alle papirer sammen med produktet, når det gives videre til tredje part.

Kun tilsvarende instruerede personer må tage dette produkt i brug.

Enhver brug, der afviger fra den formålsbestemte anvendelse, er ikke tilladt og potentielt farlig. Skader på grund af manglende overholdelse af vejledningen eller forkert anvendelse ligger ikke inden for producentens ansvarsområde. Apparatet er ikke beregnet til erhvervsmæssig anvendelse.

OPBEVARES UTILGÅNGELIGT FOR B∅RN!

Cirkelskæreren PPKS 35 B2 er beregnet til brug med plasmaskærerne PPS 40 A1 og B2 og PPSK 40 fra Parkside. Med cirkelskæreren kan der laves cirkelformede snit, Diameteren kan indstilles trinløst i et område fra ca. 15 cm til 60 cm.

Midtercentreringen kan efter eget valg foretages med en magnet eller metal-pin (ved forberedelse med kørner. Vedrørende de materialetykkelser, der kan skæres, se venligst i betjeningsvejledningen af den benyttede plasmaskærer.

- Leveringsomfang

1 cirkelskærer PPKS 35 B2
1 magnetholdere
1 metal-pin
1 fiksereskruer
1 betjeningsvejledning

- Beskrivelse af de enkelte dele

BEMÄRK!

- Kontroller umiddelbart efter at apparatet er blevet pakket ud, at alle dele, der hører til leveringen, er fulgt med, og kontroller samtidigt tilbehørets upåklagelige tilstand. Hvis tilbehøret er i stykker, må det ikke bruges.

1 Cirkelskærer
2 Fikseringsskrue
3 Magnetholder
4 Metal-pin
5 Brænderholder med bakelit-inderring

- Tekniske data

Længde: 35,3 cm

Bredde: 4,2 cm

Højde: 5,4 cm

Vægt: ca. 310 g

Snitdiameter: ca. 15–60 cm

- Sikkerhedsregler

Fastgør aldrig magneten til selve plasmaskæreren eller til dens kabinet. Læs før brugen betjeningsvejledningen af

cirkelskæreren PPKS 35 B2 og den anvendte plasmaskærers betjenings-vejledning helt igennem. Legemsdele (f.eks. fingre) må ikke komme ind mellem magneter og magnetiske overflader.

Overhold altid sikkerhedshenvisningerne for din plasmaskærer! Kontrollér cirkelskæreren før montagen på plasmaskæreren. Beskadigede komponenter må ikke anvendes.

- Montering af cirkelskæreren

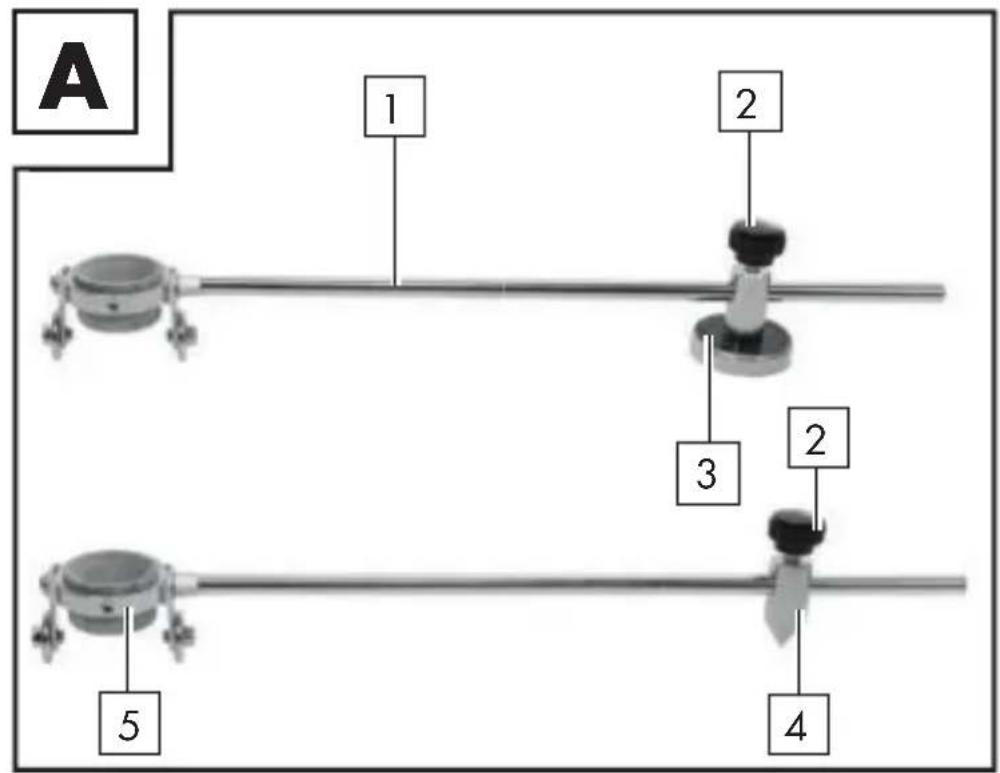

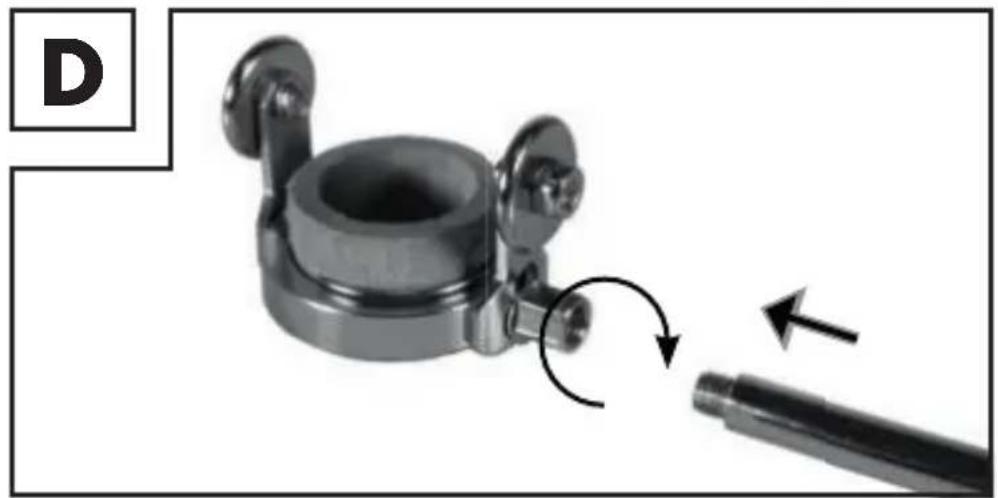

Skru cirkelskærerens stang 1 fast til brænderhol- deren med bakelit-inderring 5 (afb. D). Monter nu magnetholder 3 eller metal-pin 4, som vist i afbildning A.

BEMÄRK! Bakelit er et modstandsdygtigt, varmebestandigt kunststof.

- Händtering af cirkelskæreren

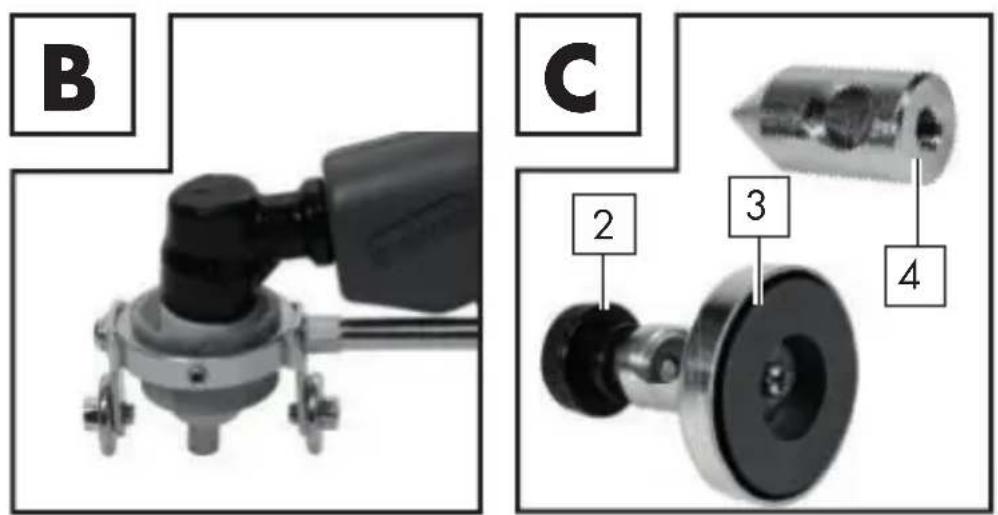

Fastgør cirkelskæreren 1 ved hjælp af magnetholder 3 eller metal-pin 4 (ved forberedelse med kørneren) på den metaloverflade, som skal bearbejdes. Plasmabrænderen kan nu som vist i afbildning B føres ind i brænderholderen med

bakelit-inderring 5. Med fikseringsskruen 2 på magnetholderen 3 / metall-pin 4 kan du indstillecirkelskærerens skærediameter 1 trinløst. Vær ved indstilling af en lille diameter opmærksom på, at plasmabrænderen i sit arbejdsforløb ikke støder sammen med fikseringsskruen 2 (afb. E). Fastgør aldrig magnetfoden 3 på selve plasmaskæreren eller til andre elektriske apparater. Pas på, at du ikke rører ved den meget varme plasmabrænder.

FARE FOR FORBRÆNDING!

• Rensning

Rens produktet med en blød, fugtet klud. Brug ikke aggressive eller skurende rengøringsmidler.

• Opbevaring

Opbevar apparatet på et tørt sted og uden for børns rækkevidde.

- Miljøhenvisninger og oplysninger vedrørende bortskafning

Apparat, tilbehør og emballage skal afleveres til miljøvenlig genbrug.

Tag hensyn til mærkningen på indpakningens materialer, og bortskaf dem i givet fald hver for sig. Indpakningens materia-

ler er mærkede med forkortelser (a) og cifre (b) med følgende betydning: 1–7: Kunststoffer, 20–22: Papir pap, 80–98: Kompositmaterialer.

- Service

Bemærk:

På www.lidl-service.com kan du downloade denne og mange andre håndbøger, produktvideoer og software.

Med denne QR-kode kommer du direkte til Lidls service-side (www.lidl-service.com) og ved at indtaste artikelnummeret (IAN) 373208 kan du åbne din brugsvejledning.

Kontaktinformationer:

DK

Navn: C. M. C. GmbH

Internetadresse: www.cmc-creative.de

Bemærk venligst, at den følgende adresse ikke er en serviceadresse. Kontakt først ovenstående serviceafdeling.

Adresse:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

TYSKLAND

Bestilling af reservedele:

Supplement til betjeningsvejledningen cirkelskærer PPKS 35 B2

DE AT CH

KREISSCHNEIDER

- Beskrivelse af de enkelte dele

6 Indersekskantnøgle
7 Skrue
8 Spærrering

9 Foto bakelit-inderring med mindre inderdiameter

10 Foto bakelit-inderring med større inderdiameter

- Indledning

Den formonterede bakelit-inderring med mindre inderdiameter 9 af brænderholderen med bakelit-inderring 5 er kompatibel med plasmabrænderne af plasmaskærerne PPS 40 A1 og PPS 40 B2.

Ved at udskifte den formonterede bakelit-inderringmed mindre inderdiameter 9 mod den løst vedlagte bakelit-inderring med større inderdiameter 10 kan cirkelskæreren 1 ombygges til brug med pilotplasmabrænderen af plasmaskæreren PPS 40 B3 og til brug med slangepakken med pilottænding PSPP 5 A1.

Vejledning til ombygning:

Løsn først skruen 7 med indersekskantnøglen 6. Fjern så låseringen 8. Benyt hertil om nødvendigt en flad skruetrækker.

Pas på! Dine fingre må ikke komme ind i udsparingen af låseringen 8. Fare for tilskadekomst!

Efter at låseringen 8 er fjernet, kan bakelit-inderringen med mindre inderdiameter 9 nemt løftes op og tages ud af brænderholderen 5. Sæt nu ligeledes bakelit-inderringen med større inderdiameter 10 ind i brænderholderen 5 oppefra. Bakelit-inderringens tykkere kant skal herved vende opad, og kærven skal vende nedad. Sæt skruen 7 ind igen, og spænd den med indersekskantnøglen 6. Fastgør nu bakelit-inderringen med større inderdiameter 10 ved at sætte låseringen 8 på. Benyt om nødvendigt en flad skruetrækker, og kontroller, at låseringen 8 går korrekt i indgreb i kærven på bakelit-inderringen med større inderdiameter 10.

En fornyet ombygning til bakelit-inderringen med mindre diameter 9 sker i omvendt rækkefølge.

Følg nu instruktionerne i kapitlet „Montage af cirkelskæreren“ i cirkelskærerens betjeningsvejledning.

Inden du kan føre plasmabrænderen af din plasmaskærer PPS 40 B3 ind i brænderholderen med bakelit-inderring 5, skal du først fjerne plasmabrænderens afstandsholder ved at trykke den ned fra keramikken som vist på afb. H.

Følg i øvrigt instruktionerne i kapitlet „Brug af cirkelskæreren“ i cirkelskærerens betjeningsvejledning.

Den korrekte fremgangsmåde til udskiftning af bakelit-inderringen vises endnu en gang i detaljer i den video, der kan findes med den nedenstående QR-kode.

Denne video finder du ligeledes på https://cmc-creative.de/training/.

C.M.C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

GERMANY
