MANUAL DE USUARIO RLC823A REOLINK

Contenido de la Caja Introducción de Cámara Diagrama de Conexión Configure la Cámara Monte la Cámara Soluciones de Problemas Especificaciones Notificación de Cumplimiento

• La antena y el cable de extensión de alimentación de 4,5 m solo vienen acompañados con la cámara WiFi.

• La cantidad de accesorios varía según el modelo de cámara que compre. EspañolEspañol Cable de Ethernet de 1 m Antena * Cable de Extensión de Alimentación de 4,5 m * Tapa Impermeable Guía de Inicio Rápido Paquete de Tornillos Plantilla de Montaje Señal de Vigilancia Cámara Adaptador de Corriente 65 66Introducción de Cámara Cámara WiFi Cámara PoE NOTA: La apariencia y los componentes reales de la cámara están sujetos al modelo que compró. Objetivo Focos Micrófono Incorporado Sensor de Luz Solar Tapa Impermeable Cable de Red Cable a Tierra Botón de Reinicio Puerto de Alimentación (Opcional) Luces Infrarrojas *Presione durante más de cinco segundos para restaurar el dispositivo a la configuración predeterminada. Antena Altavoz Ranura para Tarjeta SD Carcasa Metálica de Aluminio Objetivo Focos Micrófono Incorporado Sensor de Luz Solar Luces Infrarrojas Altavoz Ranura para Tarjeta SD Carcasa Metálica de Aluminio EspañolEspañol67 68Descargue e inicie la aplicación Reolink o el software Client, luego siga las instrucciones en pantalla para finalizar la configuración inicial. Configure la Cámara Diagrama de Conexión Antes de la configuración inicial, siga los pasos a continuación para conectar su cámara.

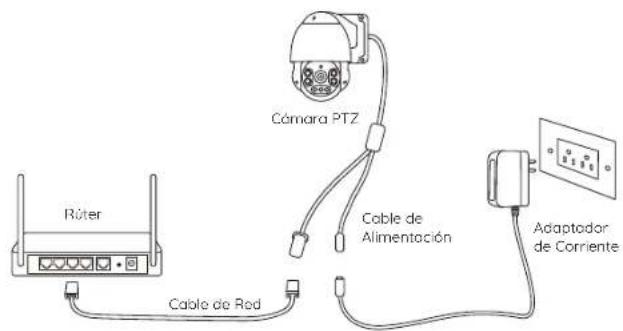

1. Conecte la cámara a un puerto LAN de su rúter con un cable de Ethernet.

2. Utilice el adaptador de corriente proporcionado para alimentar la

• En Teléfono Inteligente

• En computadora Escanee para descargar la aplicación Reolink. Ruta de descarga de Reolink Client: Vaya a https://reolink.com/es > Soporte > App & Client. Adaptador de Corriente Rúter Cámara PTZ Cable de Alimentación Cable de Red NOTA: Para la cámara PoE PTZ, también puede conectar la cámara a un interruptor/inyector PoE o NVR PoE Reolink. (El interruptor/inyector PoE y NVR PoE Reolink no están incluidos en el paquete) NOTA:

• Si está conectando la cámara PoE a un NVR PoE Reolink, configure la cámara a través de la interfaz de NVR.

• Si está configurando una cámara WiFi PTZ, tiene que seguir las instrucciones en pantalla para terminar la configuración de WiFi primero. EspañolEspañol 69 70Consejos de Instalación Monte la Cámara a la Pared

• No enfrente la cámara hacia ninguna fuente de luz.

• No dirija la cámara hacia una ventana de vidrio. En cambio, podría resultar en un rendimiento de imagen deficiente debido al resplandor de la ventana por LEDs infrarrojos, luces ambientales o luces de estado.

• No coloque la cámara en un área sombreada y diríjala hacia un área bien iluminada. En cambio, podría resultar en un rendimiento de imagen deficiente. Para obtener una mejor calidad de imagen, asegúrese de que las condiciones de iluminación tanto para la cámara como para el objeto de captura sean las mismas.

• Para obtener una mejor calidad de imagen, se recomienda limpiar el objetivo con un paño suave de vez en cuando.

• Asegúrese de que los puertos de alimentación no estén expuestos al agua o la humedad ni bloqueados por suciedad u otros elementos.

• No instale la cámara en lugares donde la lluvia y la nieve puedan golpear el objetivo directamente.

• La cámara puede funcionar en condiciones de frío extremo de hasta -25°C. Porque cuando está encendida, la cámara producirá calor. Puede encender la cámara en interiores durante unos minutos antes de instalarla en exteriores. Monte la Cámara Taladre agujeros de acuerdo con la plantilla de montaje. Instale la base de soporte con los tornillos incluidos en el paquete. NOTA: Utilice los pernos de anclaje para pared incluidos en el paquete si es necesario. NOTA: Pase el cable a través de la muesca del cable en la base de soporte. En cuanto a la cámara WiFi, para una mejor conexión WiFi, se recomienda instalar la antena hacia arriba u horizontalmente. EspañolEspañol

71 72La Cámara No Puede Ser Alimentada Para Cámara PoE Soluciones de Problemas Si su cámara no puede ser alimentada, intente las siguientes soluciones:

• Asegúrese de que su cámara esté alimentada correctamente. La cámara PoE debe ser alimentada por un interruptor/inyector PoE, un NVR Reolink o un adaptador de corriente de 12V 2A.

• Si la cámara está conectada a un dispositivo PoE como se indica arriba, conéctela a otro puerto PoE y vea si la cámara se alimenta.

• Inténtelo de nuevo con otro cable de Ethernet. Para Cámara WiFi

• La cámara sólo admite un cable de extensión de alimentación, por lo que no utilice dos cables de extensión.

• Conecte la cámara a otra toma de corriente y verifique si funciona.

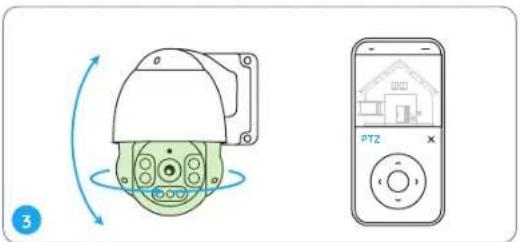

• Alimente la cámara con otro adaptador DC 12V 2A y vea si funciona. Si no funcionan, contacte al Soporte de Reolink https://support.reolink.com Para ajustar la dirección de la cámara, puede controlar que la cámara se gire y se incline mediante la aplicación Reolink, Reolink Client o la interfaz NVR. EspañolEspañol73 74

PTZNotificación de Cumplimiento Especificaciones Temperatura de Funcionamiento: -10°C a 55°C (14°F a 131°F) Humedad de Funcionamiento: 10%-90% Resistencia a la Intemperie: Resistencia a la Intemperie Certificada IP66 Tamaño: Φ136 x 201mm Peso: 1.8kg Para más especificaciones, visite https://reolink.com/es/ Visión Nocturna: Hasta 60 metros (190 pies) Modo Día/Noche: Cambio Automático Ángulo de Visión: Horizontal: 96°~27°,vertical: 69°~21° Rango de Pan&Tilt: Pan: 360° Tilt: 0°~90° Funciones de Hardware General La función de Panorámica e Inclinación Deja de Funcionar Si la cámara no puede girarse e inclinarse, intente las siguientes soluciones:

• Reinicie la cámara y vea si se gira o se inclina automáticamente. Si no, es posible que la cámara esté defectuosa. En caso afirmativo, consulte los pasos siguientes.

• Si la cámara no puede girarse/inclinarse a través de la aplicación/Reolink Client en la WAN (de forma remota), inténtelo en la LAN (de forma local) y vea si funciona.

• Actualice la aplicación/Reolink Client y el firmware de la cámara a la última versión.

• Restablezca la cámara a la configuración de fábrica y verifique la configuración de Panorámica e Inclinación de nuevo. Si no funcionan, contacte al Soporte de Reolink https://support.reolink.com EspañolEspañol75 76 Este dispositivo cumple con el apartado 15 de la normativa FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:

• este dispositivo no causa interferencias perjudiciales y este dispositivo tolera cualquier interferencia recibida, incluidas las que puedan provocar un funcionamiento no deseado. Declaración de conformidad de la FCC NOTA: Este dispositivo ha sido probado y cumple con los límites para un dispositivo digital clase B, conforme al apartado 15 de la normativa FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en las instalaciones residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y si no se instala y utiliza de acuerdo con lasReolink declara que la cámara WiFi cumple con los requisitos esenciales y otras disposiciones relevantes de la Directiva. 2014/53 / EU, la cámara PoE cumple con la Directiva 2014/30 / EU. Esta marca indica que este producto no debe eliminarse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o la salud humana derivados de la eliminación no controlada de residuos, recíclelo de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recolección o comuníquese con el vendedor donde compró el producto. Pueden aceptar este producto para un reciclaje de manera segura para el medio ambiente. Declaración de Conformidad de la UE Simplificada Eliminación Correcta de este Producto Este producto viene con una garantía limitada de 2 años que es válida solo si se compra en la tienda oficial de Reolink o en un revendedor autorizado de Reolink. Descubra más: https://reolink.com/es/warranty-and-return/ Garantía Limitada NOTA: Esperamos que disfrute de su nueva compra. Pero si no está EspañolEspañol77 78 Este equipo cumple con los límites de exposición a la radiación de FCC establecidos para un entorno no controlado. Debe instalarse y operar con una distancia mínima de 20 cm entre el radiador y su cuerpo. Declaración de advertencia de RF de la FCC instrucciones, puede causar interferencias perjudiciales a las comunicaciones por radiofrecuencia. Sin embargo, no hay ninguna garantía de que no habrá interferencias en una instalación determinada. Si el equipo causa interferencia dañina a la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagando el aparato, se recomienda al usuario que intente corregir la interferencia por uno o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a un tomacorriente de un circuito distinto al que está conectado el receptor.

• Consultar al distribuidor o un técnico experimentado en radio/ TV para obtener ayuda. Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.Al utilizar el Software del producto que está integrado en el producto Reolink, usted acepte los términos de este Contrato de Licencia de Usuario Final ("EULA") entre usted y Reolink. Obtenga más información: https://reolink.com/es/eula/ Contrato de Licencia de Usuario Final 2412MHz --- 2472MHz (19dBm) 5150MHz --- 5350MHz (18dBm) 5470MHz --- 5725MHz (18dBm) FRECUENCIA DE OPERACIÓN (Para la Versión WiFi) (la potencia máxima transmitida) El uso del producto está sujeto a su aceptación de los Términos de servicio y la Política de privacidad en https://reolink.com/es. Mantenga fuera del alcance de los niños. Términos y Privacidad EspañolEspañol79 80 satisfecho con el producto y planea devolverlo, le recomendamos encarecidamente que restablezca la cámara a la configuración predeterminada de fábrica y saque primero la tarjeta SD insertada. Declaración de exposición a radiofrecuencias para IC Este equipo ha sido evaluado para cumplir con los requisitos generales de exposición a RF. El dispositivo puede utilizarse en condiciones de exposición portátil. La distancia mínima de separación es de 20 cm. Este dispositivo contiene transmisor(es) / receptor(es) exento(s) de licencia que cumplen con los RSS (s) exentos de licencia de Innovación, Ciencia y Desarrollo Económico de Canadá. La operación está sujeta a las siguientes dos condiciones:

1. Este dispositivo no puede causar interferencias.

2. Este dispositivo debe aceptar cualquier interferencia, incluida la

interferencia que pueda causar un funcionamiento no deseado del dispositivo. Declaraciones ISED
