MANUAL DE USUARIO AVS MARANTZ

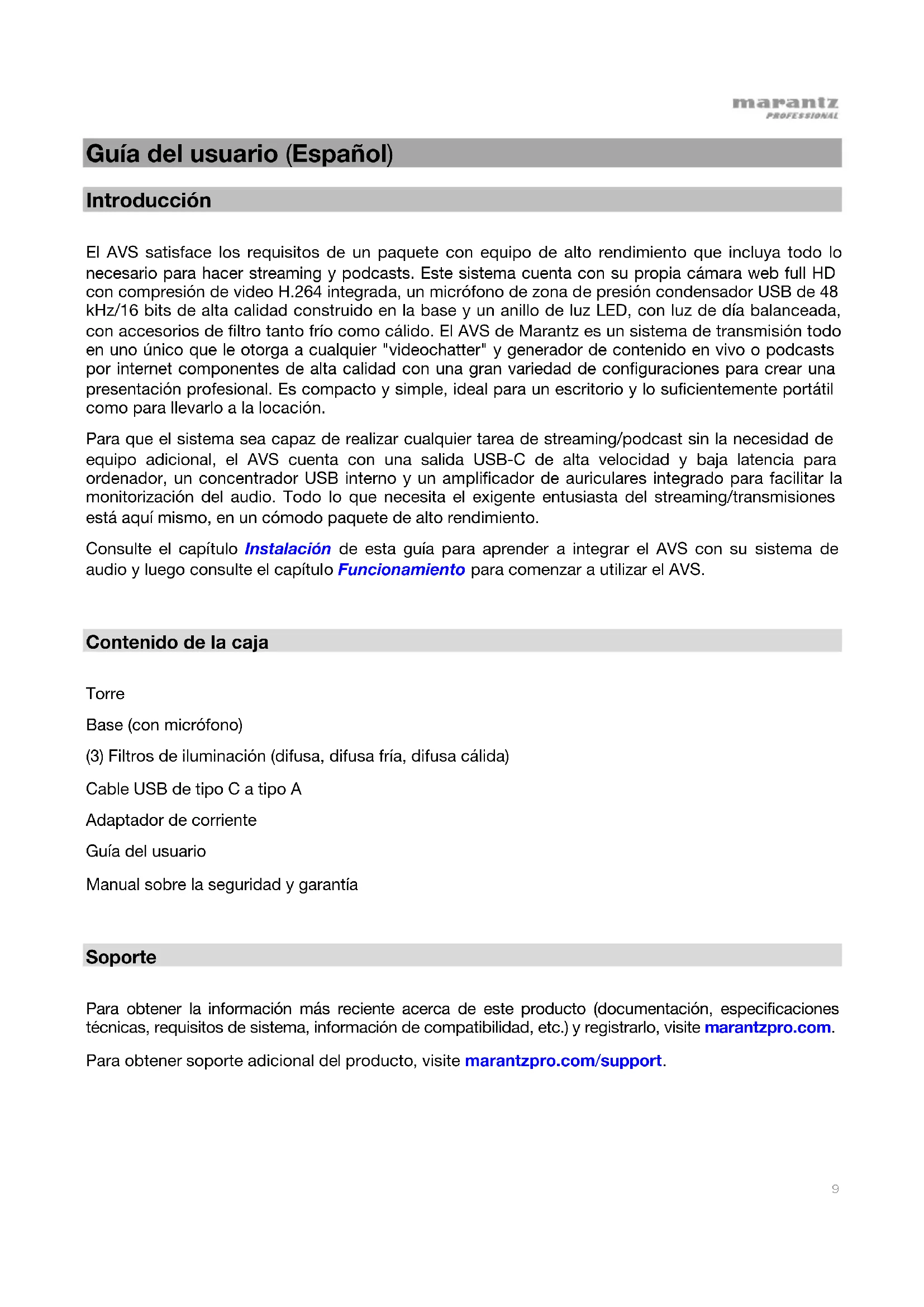

Guía del usuario (Español) Introducción El AVS satisface los requisitos de un paquete con equipo de alto rendimiento que incluya todo lo necesario para hacer streaming y podcasts. Este sistema cuenta con su propia cámara web full HD con compresión de video H.264 integrada, un micrófono de zona de presión condensador USB de 48 kHz/16 bits de alta calidad construido en la base y un anillo de luz LED, con luz de día balanceada, con accesorios de filtro tanto frío como cálido. El AVS de Marantz es un sistema de transmisión todo en uno único que le otorga a cualquier "videochatter" y generador de contenido en vivo o podcasts por internet componentes de alta calidad con una gran variedad de configuraciones para crear una presentación profesional. Es compacto y simple, ideal para un escritorio y lo suficientemente portátil como para llevarlo a la locación. Para que el sistema sea capaz de realizar cualquier tarea de streaming/podcast sin la necesidad de equipo adicional, el AVS cuenta con una salida USB-C de alta velocidad y baja latencia para ordenador, un concentrador USB interno y un amplificador de auriculares integrado para facilitar la monitorización del audio. Todo lo que necesita el exigente entusiasta del streaming/transmisiones está aquí mismo, en un cómodo paquete de alto rendimiento. Consulte el capítulo Instalación de esta guía para aprender a integrar el AVS con su sistema de audio y luego consulte el capítulo Funcionamiento para comenzar a utilizar el AVS.

Contenido de la caja Torre Base (con micrófono) (3) Filtros de iluminación (difusa, difusa fría, difusa cálida) Cable USB de tipo C a tipo A Adaptador de corriente Guía del usuario Manual sobre la seguridad y garantía

Soporte Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite marantzpro.com. Para obtener soporte adicional del producto, visite marantzpro.com/support.10

Instalación Conexión Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

1. Utilice el adaptador de corriente incluido para conectar la entrada de corriente a una toma de

2. Utilice el cable USB incluido para conectar el puerto USB etiquetado To PC a su ordenador.

3. Opcional: Conecte unidades de memoria flash USB a los puertos USB 1 y/o 2. Puede utilizar

su ordenador para acceder a estas unidades.

4. Opcional: Utilice un cable estéreo de 3,5 mm (1/8 pulg.) para conectar esta salida a la entrada

de un mezclador externo, altavoz, etc.

5. Opcional: Coloque el filtro de iluminación deseado al anillo de luz LED. Use la perilla

Brightness para ajustar el brillo del anillo de luz. Nota: Retire la película plástica del filtro de iluminación antes de utilizarlo.

6. Conecte auriculares estéreo de 3,5 mm (1/8 pulg.) a la salida para auriculares. Gire la perilla de

volumen de auriculares para ajustar el volumen.

7. Use la perilla Mix para ajustar el balance entre la señal del micrófono (Mic) y la señal de su

ordenador (PC) que escucha en los auriculares.

8. Abra su software de grabación de vídeo o audio y seleccione Marantz AVS como los

dispositivos de reproducción y grabación predeterminados de su ordenador.

9. Ahora, está listo para comenzar a grabar11

Ajustes de audio Para configurar el AVS como dispositivo de reproducción predeterminado, siga las indicaciones que se incluyen a continuación sobre la base del sistema operativo de su ordenador. Windows:

1. Utilice el cable USB incluido para conectar el AVS a su ordenador.

2. Localice en la barra de tareas el icono del "altavoz" del control de volumen. Haga clic derecho en el

altavoz y seleccione Playback Devices (Dispositivos de reproducción). Como alternativa, haga clic en Start Menu (menú Inicio) > Control Panel (Panel de control) (o Settings [Ajustes] > Control Panel en la Vista clásica) > Hardware and Sound (Hardware y sonido) > Sound (Sonido).

3. En el panel de control Windows Sound (Sonido de Windows), seleccione la pestaña Playback

(Reproducción) y seleccione Marantz AVS Audio como dispositivo predeterminado.

4. Haga clic en la pestaña Recording (Grabación) y seleccione Marantz AVS Audio como dispositivo

5. Haga clic en Properties (Propiedades) en la esquina inferior derecha.

6. En la nueva ventana, haga clic en la pestaña Advanced (Avanzadas) y seleccione 2-channel, 24-bit,

48000 Hz (Studio Quality) (2 canales, 24 bits, 48000 Hz, calidad de estudio) como formato predeterminado. Nota: Si bien la interfaz de audio del AVS soporta audio de hasta 24 bits, la salida del micrófono es de 16 bits solamente.

7. Deshaga la selección de las dos casillas que están bajo Exclusive Mode (Modo exclusivo).

8. Haga clic en OK (Aceptar) para cerrar la ventana de propiedades.

9. Haga clic en OK (Aceptar) para cerrar el panel de control de sonido.

1. Utilice el cable USB incluido para conectar el AVS a su ordenador.

3. En la ventana Audio Devices (Dispositivos de audio), seleccione Marantz AVS Audio en la columna

dispositivo para la entrada de sonido)

5. Haga clic derecho en Marantz AVS Audio y seleccione Use this device for sound output (Utilizar

este dispositivo para la salida de sonido)

6. Salga de la configuración MIDI de audio.

Ajustes de vídeo Para configurar el AVS como dispositivo de captura de vídeo, siga las instrucciones a continuación:

1. Use el cable USB incluido para conectar el AVS a su ordenador.

2. Pulse el botón de encendido de la cámara para encenderla.

3. Abra su software. Si no tiene ningún otro dispositivo de captura de vídeo conectado, el AVS debería

estar seleccionado automáticamente en los ajustes de vídeo de su software. De lo contrario, seleccione Marantz AVS Video en la lista de dispositivos de captura de vídeo.12

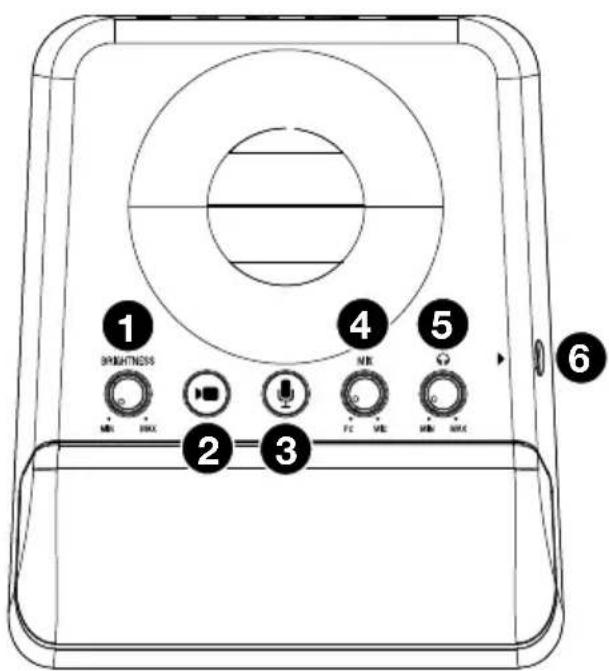

1. Brightness: Gire esta perilla para ajustar el brillo del anillo de luz alrededor de la cámara.

2. Encender/Apagar cámara: Pulse este botón para encender y apagar la cámara.

3. Encender/Apagar micrófono: Pulse este botón para encender y apagar el micrófono.

4. Mix: Gire esta perilla para ajustar el balance de las señales de audio enviadas a la salida de

auriculares. Al girarla en sentido antihorario hacia PC se aumenta el volumen de la señal de audio de su ordenador. Al girarla en sentido horario hacia Mic se aumenta el volumen de la señal de audio de su micrófono.

5. Volumen de auriculares: Gire esta perilla para ajustar el volumen de la salida de auriculares.

6. Salida de auriculares (1/8 pulg./3,5 mm, estéreo TRS): Conecte aquí sus auriculares. Gire la perilla de

volumen de auriculares para ajustar el volumen.

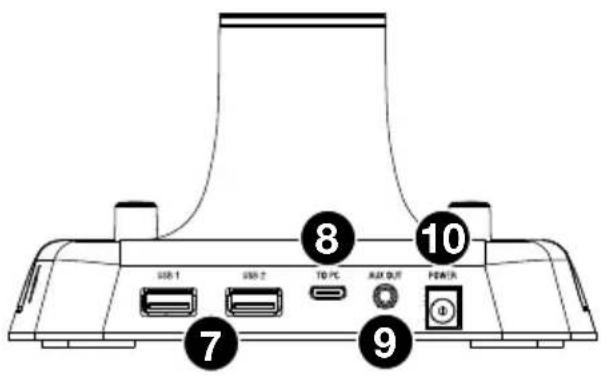

7. Puertos USB 1 y 2 (USB tipo A): Conecte unidades de memoria flash USB a estos puertos USB.

Cuando el puerto USB etiquetado To PC se conecta a su ordenador, puede utilizarlo para acceder a estas unidades USB.

8. Puerto USB To PC (USB Tipo C): Utilice el cable USB incluido para conectar este puerto USB a su

ordenador. Esta conexión le permitirá al AVS enviar/recibir datos de audio y vídeo hacia/desde su ordenador. También permite que cualquier dispositivo USB conectado a los puertos USB 1 y 2 del AVS sean accesibles desde su ordenador.

9. Aux Out (1/8 pulg./3,5 mm, estéreo/TRS): Utilice un cable de audio para conectar esta salida a la

entrada de un mezclador externo, altavoz, etc. La salida auxiliar es para la señal de audio del micrófono solamente.

10. Entrada de corriente (12 V CC, 1 A, centro positivo): Utilice el adaptador de corriente incluido para

conectar esta entrada a una toma de corriente. Panel Trasero (de la Base)13

Funcionamiento Cámara Antes de utilizar la cámara, asegúrese de haber seleccionado al AVS como el dispositivo de captura de vídeo de su ordenador o software. Consulte Ajustes de vídeo para obtener más información. Para encender y apagar la cámara, pulse el botón Encender/Apagar cámara. Cuando la cámara esté encendida, tanto el botón como los LED de la cámara se iluminarán con luz azul. Cuando la cámara esté apagada, tanto el botón como los LED de la cámara estarán apagados. Anillo de luz LED Para encender el anillo de luz LED, gire la perilla Brightness a la derecha desde su posición de más a la izquierda hasta que escuche un 'clic'. Para ajustar el brillo del anillo de luz LED, gire la perilla Brightness. Gire la perilla hacia la derecha para aumentar el brillo o a la izquierda para disminuirlo. Para apagar el anillo de luz LED, gire la perilla Brightness completamente hacia la izquierda hasta que escuche un 'clic'. Filtros Para colocarle un filtro al anillo de luz LED, alinee el filtro de manera que la lengüeta en la parte inferior del filtro se alinee con la muesca en la parte inferior del anillo de luz LED y luego encájela a presión en su lugar. Nota: Retire la película plástica del filtro de iluminación antes de utilizarlo. Para quitar el filtro, utilice la lengüeta para expulsarlo del anillo de luz LED. Micrófono Antes de utilizar el micrófono, asegúrese de haber seleccionado al AVS como el dispositivo de grabación de audio de su ordenador o software. Consulte Ajustes de audio para obtener más información. Silenciar/Anular silenciamiento Para silenciar o anular el silenciamiento del micrófono, pulse el botón Encender/Apagar micrófono. Cuando el micrófono esté encendido, el botón se iluminará con luz azul. Cuando el micrófono esté apagado (silenciado), el LED del botón se encenderá de color rojo. Auriculares (Monitoreo) Antes de utilizar los auriculares, asegúrese de haber seleccionado al AVS como el dispositivo de reproducción de audio de su ordenador o software. Consulte Ajustes de audio para obtener más información.14

Ajuste de la perilla Mix Esta perilla es útil para lidiar con la "latencia" cuando está grabando en su software. La latencia es una demora en el sonido que puede ocurrir entre el sonido entrante (desde el micrófono) y el sonido saliente (desde su ordenador). La latencia es a menudo el resultado del ajuste del "tamaño del búfer", el cual suele estar ubicado en los menús de preferencias, opciones o configuración de dispositivo de su software. Los tamaños de búfer más grandes generalmente producen mayores latencias. En algunos casos, ajustes más bajos del tamaño del búfer pueden consumir una gran cantidad de recursos de la CPU de su ordenador y causar defectos en el audio. Para prevenir estos defectos, deberá utilizar un ajuste mayor del búfer, y esto podría crear latencia como resultado. Si está experimentando latencia al grabar, gire la perilla hacia la posición Mic para aumentar la mezcla de audio sin procesar que proviene de su micrófono directamente a su salida de auriculares. Esto le permitirá escuchar el audio entrante proveniente de su micrófono sin latencia a la vez que escucha el audio proveniente de su ordenador. Cuando escuche la reproducción, gire la perilla totalmente a la posición PC. Si su ordenador es lo suficientemente potente, podrá ajustar el tamaño del buffer en su software lo suficientemente bajo como para nunca más tener que escuchar la señal de audio directa proveniente del micrófono. En este caso, gire la perilla Mix totalmente hacia la posición PC para monitorizar solo la salida de audio de su ordenador. Ajuste de la perilla de volumen Para ajustar el volumen de salida del micrófono, gire la perilla de volumen de auriculares. Gire la perilla hacia la derecha para aumentar el volumen o a la izquierda para disminuirlo.15

Solución de problemas Si experimenta problemas, realice lo siguiente:

• Asegúrese de que todos los cables y los otros dispositivos estén conectados firme y correctamente.

• Asegúrese de estar utilizando AVS como describe esta guía del usuario.

• Asegúrese de que todos sus otros dispositivos o medios funcionen correctamente.

• Si cree que AVS no está funcionando correctamente, busque su problema y solución en la siguiente tabla. Problema: Solución: La unidad no se enciende. Asegúrese de que la entrada de corriente del AVS esté conectada correctamente a una toma de corriente utilizando el adaptador de corriente incluido. El AVS no emite ningún sonido o el sonido está distorsionado. Asegúrese de que todas las conexiones de cables y dispositivos estén firmes y correctas. Asegúrese de que ninguno de los cables esté dañado. Asegúrese de que los ajustes en su altavoz, mezclador, etc. sean correctos. Antes de utilizar los auriculares, asegúrese de haber seleccionado al AVS como el dispositivo de reproducción de audio de su ordenador o software. No se escucha el sonido del micrófono. Asegúrese de que el micrófono esté encendido. Antes de utilizar los auriculares, asegúrese de haber seleccionado al AVS como el dispositivo de grabación de audio de su ordenador o software. No se ve el vídeo de la cámara. Asegúrese de que la cámara esté encendida. Antes de utilizar los auriculares, asegúrese de haber seleccionado al AVS como el dispositivo de captura de vídeo de su ordenador o software.16
