MANUAL DE USUARIO GAGD275DZW Gladiator

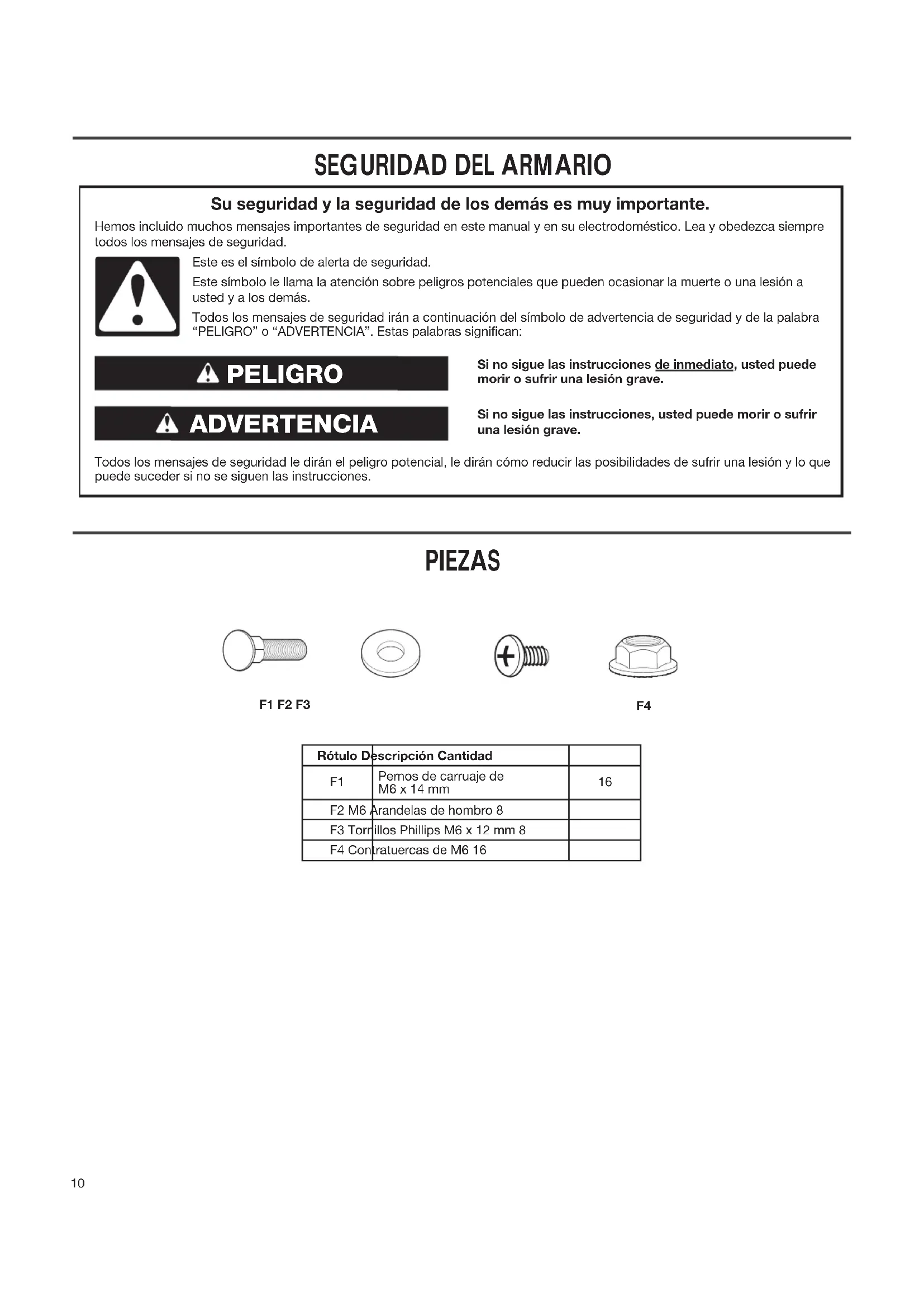

SEGURIDAD DEL ARMARIO

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan: PIEZAS F1 F2 F3 Rótulo Descripción Cantidad

Pernos de carruaje de M6 x 14 mm

INSTRUCCIONES DE ENSAMBLAJE

Piezas y herramientas Reúna las herramientas y las piezas necesarias antes de comenzar la instalación.Herramientas necesarias: ■ Llave de tuercas de 10 mm ■ Destornillador Phillips ■ Destornillador de hoja planaPiezas suministradas: ■ Llave (2) ■ M6 Arandelas de hombro (8) ■ Tapete superior (1) ■ Ruedecillas rígidas (2) ■ Modelo con cajones: Forros de cajones (5) Modelo con bandeja: Forro de bandeja (1) ■ Ruedecillas giratorias (2) ■ Parachoques en forma de “L” (2) ■ Contratuercas de M6 (16) ■ Tornillos Phillips M6 x 12 mm (8) ■ Pernos de carruaje de M6 x 14 mm (16) Requisitos de uso del armario ■ Diseñado para usarse en un garaje. ■ El límite máximo de peso para cada cajón/estante es de 65libras (29 kg). ■ El límite máximo de peso para cada gabinete es de 1400lb (635 kg). Desempaque del armario NOTA: Conserve los materiales de embalaje para proteger el armario durante el ensamblaje y deshágase de todos los materiales de embalaje o recíclelos.1. Abra las puertas o los cajones.2. Verique el contenido. Consulte la sección “Piezas suministradas”. Instalación de los parachoques Cierre y trabe las puertas o los cajones. Retire la llave. NOTA: Los cajones se deben empujar completamente que queden trabados. Retire el tapete superior del armario. Con la ayuda de 2 o más personas, voltee el armario boca abajo. ADVERTENCIA Peligro de Peso ExcesivoUse dos o más personas para mover, ensamblar o instalar el armario.No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Instalación de los parachoques

Fije los parachoques a las esquinas delanteras usando cuatro arandelas de hombro (F2) y cuatro tornillos Phillips (F3) para cada parachoques. NOTA: Para evitar que se dañen los tornillos, no los apriete en exceso. Usando el destornillador Phillips, apriete todos los tornillos.

A. Tope F2. Arandela de hombro F3. Tornillo Phillips12 2a. Instalación de las ruedecillas Inserte los pernos de carruaje (F1) en las ranuras de cerradura y deslícelos en su sitio, como se muestra. Ubique las dos ruedecillas rígidas sobre los pernos en la parte delantera del armario, con los frenos hacia el interior, y coloque las cuatro contratuercas para cada ruedecilla. Mantenga las ruedecillas en su sitio asegurándose que los pernos estén asentados en los extremos angostos de las ranuras de cerradura. Apriete las contratuercas (F4) con una llave de tuercas de 10 mm. Para jar las dos ruedecillas giratorias en la ubicación posterior de las ruedecillas, repita los pasos anteriores. 2b. Instalación de las ruedas Vuelva a colocar el armario en su posición vertical. Vuelva a colocar el tapete superior con el lado de la textura mirando hacia arriba. Destrabe las puertas o los cajones. Coloque el (los) forro(s) en la bandeja o en los cajones.

C. Placa de la rueda D. Ruedas giratorias

3. Instalación de los cajones o de la

bandeja convertible Cómo quitar el cajón o la bandeja convertible: Descargue el contenido del cajón o de la bandeja convertible. Deslice el cajón o la bandeja convertible completamente hacia afuera. Presione hacia abajo la palanca sobre el riel del lado derecho y levante la palanca en el riel del lado izquierdo para liberar el cajón o la bandeja convertible. Cómo volver a colocar el cajón o la bandeja convertible: Alinee las guías del cajón o de la bandeja convertible con los rieles receptores. Inserte la guía del cajón o de la bandeja convertible sosteniendo rmemente los rieles receptores en su lugar. NOTA: Es normal que el cajón o la bandeja convertible se cierre de manera ajustada la primera vez después de haber sido quitado. Empuje el cajón o la bandeja convertible completamente hacia adentro.

A. Palanca A. Parte frontal del gabinete B. Ruedas rígidas Instalación de las Ruedecillas13 GARANTÍA Para obtener información sobre la garantía: En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en www.GladiatorGW.com En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en www.gladiatorgarageworks.ca14 NOTES15 NOTES® /™ ©2021 Gladiator. All rights reserved. Used under license in Canada. Tous droits réservés. Utilisé sous licence au Canada. Todos los derechos reservados. Usado en Canadá bajo licencia. W11516611A 04/21
