MODE D'EMPLOI GAGD275DZW Gladiator

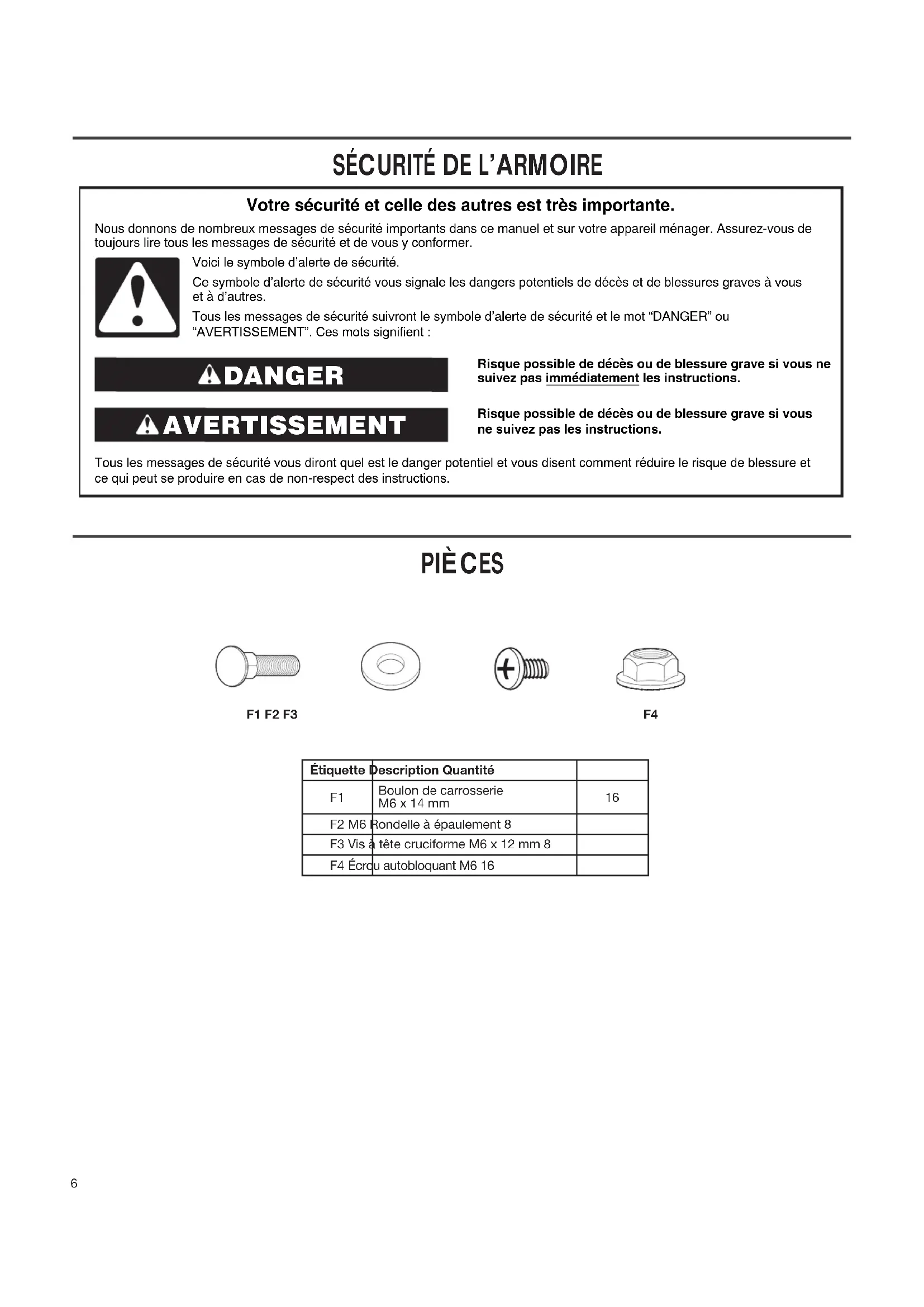

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient : F1 F2 F3 Étiquette Description Quantité

F2 M6 Rondelle à épaulement 8 F3 Vis à tête cruciforme M6 x 12 mm 8 F4 Écrou autobloquant M6 16 PIÈCES F47

INSTRUCTIONS D’ASSEMBLAGE

Outils et pièces Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation.Outillage nécessaire: ■ Clé de 10 mm ■ Tournevis cruciforme ■ Tournevis à tête platePièces fournies: ■ Clé (2) ■ M6 Rondelle à épaulement (8) ■ Tapis supérieur (1) ■ Roulettes xes (2) ■ Modèle à tiroirs : doublures de tiroir (5) Modèle à plateau : doublure de plateau (1) ■ Roulette pivotantes (2) ■ Pare-chocs (forme L) (2) ■ Écrou autobloquant M6 (16) ■ Vis à tête cruciforme M6 x 12 mm (8) ■ Boulon de carrosserie M6 x 14 mm (16) Spécications d’utilisation del’armoire ■ Le produit est conçu pour une utilisation dans un garage. ■ Limite maximum de poids pour chaque tablette/tiroir: 65lb (29kg). ■ Charge maximale de 1400lb (635kg) par armoire. Déballage de l’armoire REMARQUE: Conserver les matériaux d’emballage pour protéger l’armoire lors de l’assemblage, puis jeter/recycler tous les matériaux d’emballage.1. Ouvrir les portes et tiroirs.2. Vériez le contenu. Consultez la section «Pièces fournies». Installation des pare-chocs Fermer et verrouiller les portes et tiroirs. Enlever la clé. REMARQUE : Pour le verrouillage, on doit enfoncer complètement chaque tiroir. Retirer le tapis supérieur de l’armoire. Avec la participation de deux personnes ou plus, retourner l’armoire à l'envers. AVERTISSEMENT Risque du poids excessifUtiliser deux ou plus de personnes pour déplacer, assembler, ou installer l’armoire.Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Installation des pare-chocs

Fixer les pare-chocs sur les angles avant - utiliser 4 rondelles à épaulement (F2) et quatre vis Phillips (F3) pour chaque pare-chocs. REMARQUE : Pour éviter de détériorer le letage, ne pas serrer excessivement. Avec le tournevis Phillips, serrer toutes les vis.

A. ButoirF2. Rondelle à épaulement F3. Vis à tête cruciforme8 2a. Installation des roulettes Insérer les vis à collet carré (F1) dans les trous trapézoïdaux; glisser les vis en place tel qu’illustré. Installer les deux roulettes xes (avec les freins vers l'intérieur) sur les plaquettes de pose à l'avant; commencer le vissage des quatre écrous indesserrables pour chaque roulette. Maintenir la roulette en place en veillant à ce que les vis soient en place à l'extrémité étroite de chaque trou. Serrer les écrous indesserrables (F4) avec une clé de 10 mm. Pour xer les deux roulettes pivotantes à l'emplacement de la roulette arrière, répéter les étapes précédentes. 2b. Installation des roulettes Remettre l’armoire à la position verticale. Réinstaller le tapis supérieur - la face texturée doit être orientée vers le haut. Déverrouiller les portes ou les tiroirs. Placer la(les) doublure(s) dans le plateau ou les tiroirs.

C. Plateau à roulette D. Roulettes pivotantes

3. Installation du plateau convertible ou

des tiroirs Dépose du plateau convertible ou des tiroirs: Décharger le contenu du plateau ou du tiroir. Faire coulisser le plateau convertible ou le tiroir en position complètement ouverte. Abaisser la manette sur la glissière de droite et soulever la manette sur la glissière de gauche pour libérer le plateau convertible ou le tiroir. Repositionnement du plateau convertible ou des tiroirs : Aligner les guides du plateau convertible ou du tiroir avec les glissières. En maintenant fermement les glissières en place, insérer le guide du plateau convertible ou du tiroir. REMARQUE: Il est normal que la fermeture du plateau convertible ou du tiroir soit bien serrée la première fois après sa dépose. Enfoncer complètement le plateau convertible ou le tiroir.

A. Levier A. Avant de l’armoire B. Roulettes xes Installation des Roulettes9 GARANTIE Pour des informations sur la garantie : Aux États-Unis, composer le 1-866-342-4089 ou visiter notre site Web à l’adresse www.GladiatorGW.com Au Canada, composer le 1-800-807-6777 ou visiter notre site Web à l'adresse www.gladiatorgarageworks.ca10
