MANUAL DE USUARIO GAGB28KDYG Gladiator

INSTRUCCIONES DE ENSAMBLAJE ...................................19 Herramientas y piezas

Desempaque las piezas del armario ............................................19 Ensamble el armario

Complete el ensamblaje

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

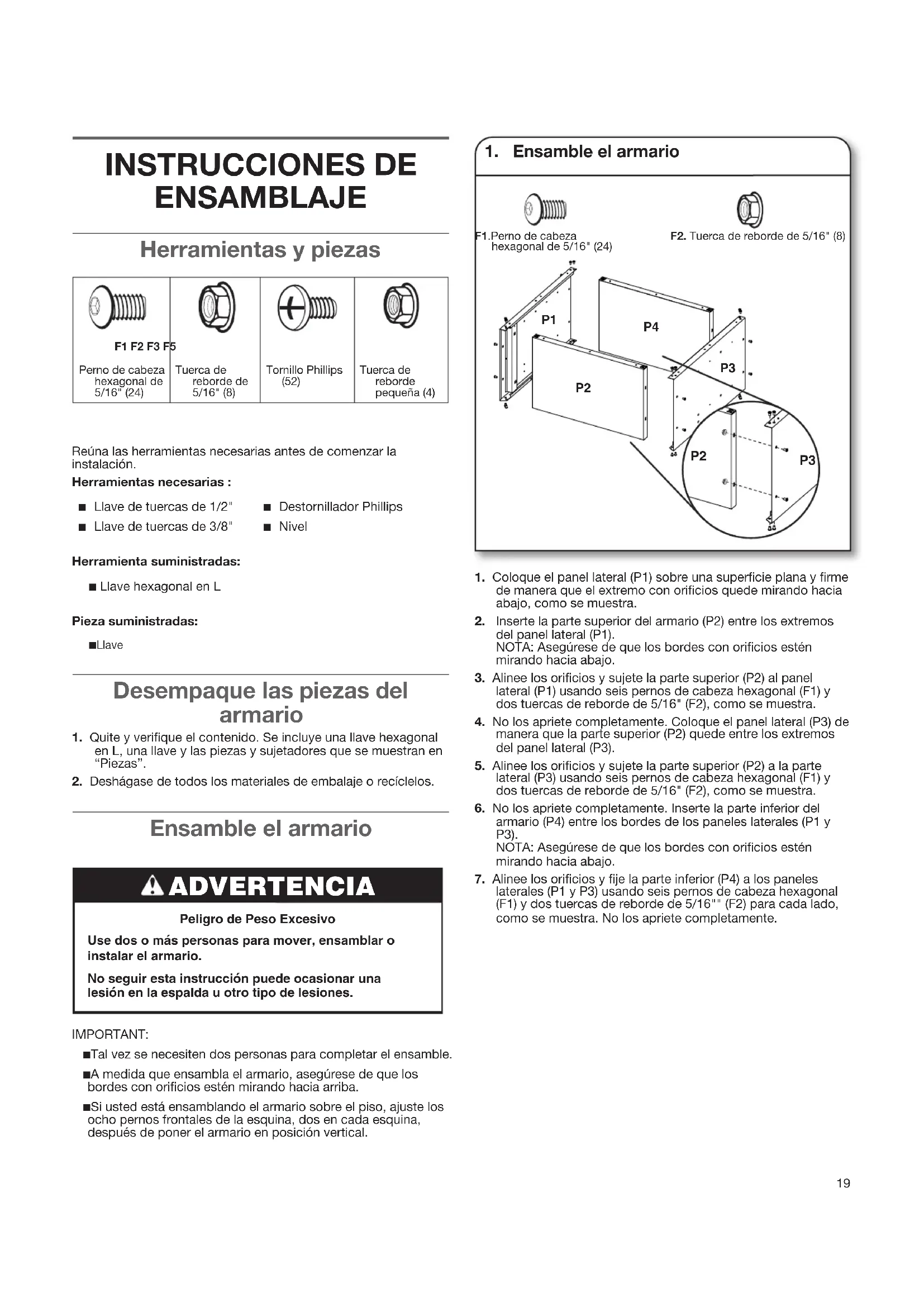

F1 F2 F3 F5 PIEZAS19 INSTRUCCIONES DE ENSAMBLAJE Herramientas y piezas F1 F2 F3 F5Perno de cabeza hexagonal de 5/16" (24)Tuerca de reborde de 5/16" (8)Tornillo Phillips (52) Tuerca de reborde pequeña (4)Reúna las herramientas necesarias antes de comenzar la instalación.Herramientas necesarias : ■ Llave de tuercas de 1/2" ■ Destornillador Phillips ■ Llave de tuercas de 3/8" ■ Nivel Herramienta suministradas: ■ Llave hexagonal en LPieza suministradas: ■ Llave Desempaque las piezas del armario 1. Quite y verique el contenido. Se incluye una llave hexagonal en L, una llave y las piezas y sujetadores que se muestran en “Piezas”.2. Deshágase de todos los materiales de embalaje o recíclelos.

1. Ensamble el armario

1. Coloque el panel lateral (P1) sobre una supercie plana y rme de manera que el extremo con oricios quede mirando hacia abajo, como se muestra.2. Inserte la parte superior del armario (P2) entre los extremos del panel lateral (P1). NOTA: Asegúrese de que los bordes con oricios estén mirando hacia abajo.3. Alinee los oricios y sujete la parte superior (P2) al panel lateral (P1) usando seis pernos de cabeza hexagonal (F1) y dos tuercas de reborde de 5/16" (F2), como se muestra. 4. No los apriete completamente. Coloque el panel lateral (P3) de manera que la parte superior (P2) quede entre los extremos del panel lateral (P3).5. Alinee los oricios y sujete la parte superior (P2) a la parte lateral (P3) usando seis pernos de cabeza hexagonal (F1) y dos tuercas de reborde de 5/16" (F2), como se muestra.6. No los apriete completamente. Inserte la parte inferior del armario (P4) entre los bordes de los paneles laterales (P1 y P3). NOTA: Asegúrese de que los bordes con oricios estén mirando hacia abajo.7. Alinee los oricios y je la parte inferior (P4) a los paneles laterales (P1 y P3) usando seis pernos de cabeza hexagonal (F1) y dos tuercas de reborde de 5/16"" (F2) para cada lado, como se muestra. No los apriete completamente.

F1.Perno de cabeza hexagonal de 5/16" (24)F2. Tuerca de reborde de 5/16" (8) Ensamble el armario IMPORTANT: ■ Tal vez se necesiten dos personas para completar el ensamble. ■ A medida que ensambla el armario, asegúrese de que los bordes con oricios estén mirando hacia arriba. ■ Si usted está ensamblando el armario sobre el piso, ajuste los ocho pernos frontales de la esquina, dos en cada esquina, después de poner el armario en posición vertical. ADVERTENCIA Peligro de Peso ExcesivoUse dos o más personas para mover, ensamblar o instalar el armario.No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.20

2. Sujete el panel posterior inferior 3. Instalación de las patas niveladoras

1. Sujete el panel posterior inferior (P6) a la parte inferior (P4) y a los lados (P1 y P3) usando siete tornillos Phillips (F3), como se muestra. Apriete los tornillos por completo.2. Apriete por completo todos los pernos y tuercas del armario con la llave hexagonal en L (provista).1. Coloque el armario de costado.2. Atornille una pata niveladora (P7) en cada una de las cuatro tuercas con remache que están ubicadas en las esquinas del armario, como se muestra.3. Coloque el armario en posición vertical.4. Si aún no lo ha hecho, asegure los dos pernos que están en cada esquina frontal del marco del armario. Apriete por completo todos los pernos y las tuercas del armario. NOTA: El armario modular para herramientas Gladiator

sido diseñado para estar jo o para rodar sobre ruedecillas. Para encargar el juego de ruedecillas para el armario modular de acero para herramientas Gladiator , vea “Accesorios”. Tornillo Phillips (7)

A. Patas niveladoras21

4a. Ensamble el cajón 4b. Ensamble el cajón IMPORTANTE: Coloque los lados del cajón de modo que los deslizadores queden en la parte superior y mirando hacia afuera.

2. Trabajando desde la parte posterior, inserte tres tornillos de

cabeza Phillips (F3) a través de la parte posterior del cajón y je el lateral (D3) a la parte posterior (D2) como se muestra. NOTA: No apriete completamente los seis tornillos que sujetan la parte trasera del cajón (D2) a los lados (D1 y D3).

4. Trabajando desde abajo, inserte siete tornillos de cabeza

Phillips (F3) a través de la parte posterior del cajón (D2), lados (D1 y D3), y luego en el fondo del cajón (D4). NOTA: Espere hasta que el frente del cajón esté en su lugar antes de insertar los tornillos que sujetan el fondo del cajón al frente de los lados (D1 y D3).

1. Fije el frente del cajón (D5) a la parte inferior y a los lados

usando nueve tornillos Phillips (F3). NOTA : Antes de colocar el cajón en el armario, asegúrese de que las guías del rodamiento que van en las guías del armario estén al frente del mismo.

2. Alinee los rieles del cajón con las guías en la parte interior del

3. Inserte los rieles del cajón en las guías y empuje el cajón

dentro del armario. NOTA: Si el riel del cajón no está alineado correctamente con la guía del armario, es posible que el cajón se quede atrapado en el armario. De cara al armario, presione hacia abajo sobre la palanca ubicada en la guía derecha del cajón, mientras presiona hacia arriba sobre la palanca ubicada en la guía izquierda del cajón, para sacar el mismo.

5. Sujete el panel posterior superior

1. Alinee el panel posterior (P5) con los oricios en la parte

superior (P2). Sujete el panel posterior (P5) a la parte superior (P2) y los lados (P1 y P3) usando siete tornillos Phillips (F3), como se muestra. No apriete completamente los tornillos. NOTA: El panel posterior (P5) va a sobrepasar ligeramente el panel posterior (P6).

2. Sujete el panel posterior superior (P5) al panel posterior

inferior (P6) usando dos tornillos Phillips (F3), como se muestra. Apriete por completo todos los tornillos del panel posterior, comenzando por los lados y siguiendo por la parte superior, del medio e inferior.

6. Instalación de la barra del pestillo de

la puerta IMPORTANTE: Para que las puertas puedan cerrarse y trabarse, debe instalarse la barra del pestillo (P8) usando el par de oricios indicado en cada lado del armario.

1. Alinee la barra del pestillo con el par de oricios que se

muestra. NOTA: Asegúrese de que la ranura en la barra del pestillo esté mirando hacia abajo.

2. Ajuste la barra del pestillo (P8) a los lados del armario (P1 y

P3) usando dos tornillos Phillips (F3) a cada lado.

A. Oricios para instalar la barra del pestilloB. Ranura en la barra del pestillo 4c. Ensamble el cajón

1. Una vez que el cajón esté en su lugar, trabaje desde la parte

posterior del armario para apretar completamente los seis tornillos que sujetan la parte posterior del cajón.

A. Apriete los tornillos del cajón Tornillo Phillips (6)23 IMPORTANTE: La puerta que tiene el ensamblaje de traba (P11) deberá instalarse en el lado derecho del armario. Las bisagras de la puerta se han diseñado con bocallaves en la parte superior e inferior, de modo que la puerta cuelge en el armario mientras usted coloca los tornillos.

1. Empiece colocando tornillos Phillips (F3) en los oricios en la

parte superior e inferior, en cada lado del armario.

2. Cuelgue la puerta del lado izquierdo (P10) de los tornillos

superiores e inferiores y apriételos a mano.

3. Inserte los dos tornillos del medio en el armario, a través de la

bisagra de la puerta, y apriételos a mano.

4. Repita los pasos 2 y 3 para jar la puerta del lado derecho

5. Alinee las puertas y apriete los tornillos por completo.

IMPORTANTE: Puede instalarse el estante usando cualquiera de los conjuntos inferiores de oricios a los lados del armario.

1. Coloque el estante (P9) en el armario de modo que el borde

largo con imanes de la puerta quede mirando hacia afuera.

2. Alinee los oricios en los extremos del estante con el juego

deseado de oricios en los lados del armario (P1 y P3).

3. Fije el estante a los lados del armario (P1 y P3) usando dos

tornillos Phillips (F3) y dos tuercas de reborde pequeñas (F5) por cada lado.

7. Instalación del estante

8. Instalación de las puertas

P10 A. Tornillos Complete el ensamblaje

1. Asegúrese de que haya un perno o un tornillo en cada oricio del marco del armario.

2. Mueva el armario a su ubicación nal.

3. Coloque un nivel en la parte interior del estante y, si es necesario, nivele el armario ajustando la altura de las patas niveladoras (P7). Gire hacia la izquierda para levantar la pata niveladora o hacia la derecha para bajarla. 4. Si las puertas no están alineadas, aoje todos los tornillos que sujetan la bisagra de la puerta al armario. Ajuste la puerta a la altura deseada y apriete completamente los tornillos.ACCESORIOS Para pedir accesorios, llame al 1-866-342-4089 y solicite el número de pieza apropiado que se detalla a continuación o póngase en contacto con su distribuidor autorizado de Gladiator

. En Canadá, llame al 1-800-807-6777. Juego de ruedecillas Pida la pieza número GACK04KDSX Modular parte superior de madera dura Pida la pieza número GAAC28BAYX
