MANUAL DE USUARIO PRF0171194 ELICA

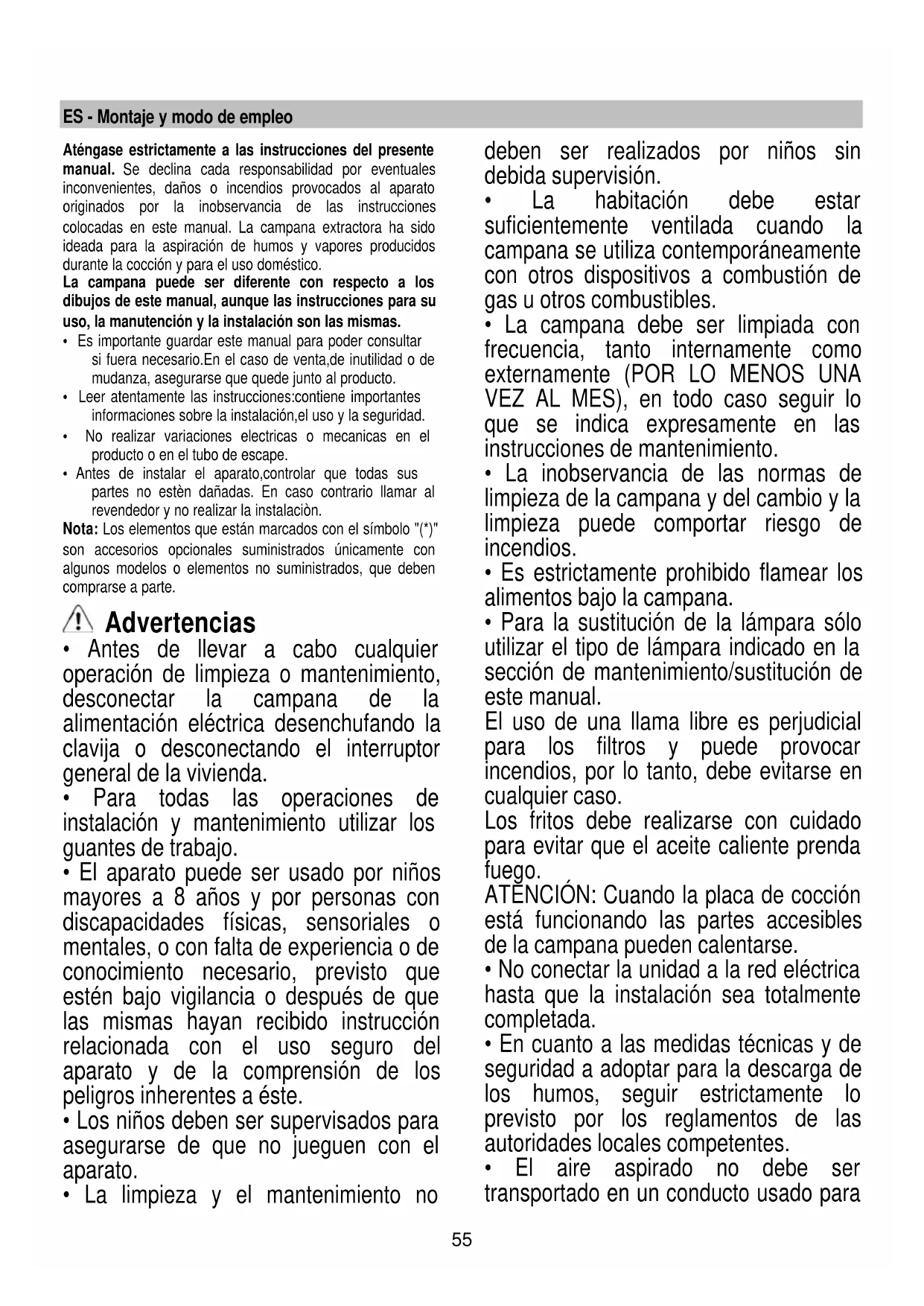

• Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto.

• Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalación,el uso y la seguridad.

• No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.

• Antes de instalar el aparato,controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalaciòn. Nota: Los elementos que están marcados con el símbolo "(*)" son accesorios opcionales suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse a parte. Advertencias

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.

• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.

• El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a éste.

• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.

• La habitación debe estar suficientemente ventilada cuando la campana se utiliza contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.

• La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.

• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.

• Es estrictamente prohibido flamear los alimentos bajo la campana.

• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso. Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la campana pueden calentarse.

• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.

• En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.

• El aire aspirado no debe ser transportado en un conducto usado para56 la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles. ¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos.

• No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.

• No utilizar nunca la campana sin la rejilla montada correctamente!

• La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.

• Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.

• En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado. ¡ATENCIÓN! No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

Conexión eléctrica La tensión eléctrica debe corresponder con la tensión descripta en la etiqueta situada en el interno de la campana. El producto es para conexión directa a la red de alimentación, aplicar un interruptor bipolar que asegure la desconexión completa de la red con las condiciones de categoria de sobretensión III, conforme a las reglas de instalación. Atención! La sustitución del cable para la interconexión debe ser realizada por el servicio de asistencia técnica autorizada. Instalación

• La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración. La instalación, eléctrica o mecanica, debe ser realizada por personas especializadas. Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC - UK SI 2013 No.3113 del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud. El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto. Aparato diseñado, probado y fabricado de acuerdo con:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un57 uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido. Utilización La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico. La campana fue realizada para ser utilizada en la versión filtrante con recirculación interna. El humo y el vapor de la cocción vienen aspirados en el interno de la campana, filtrados y depurados pasando a traves de el/los filtros de grasa y el/los filtros de carbón que DEBE ser suministrados con la campana. Montaje Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, sea de las dimensiones apropiadas para la zona de instalación escogida.

• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver el párrafo relativo). Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante.

• Verificar que en el interior de la campana no hayan (por motivos de transportes) materiales suministrados ( como por ejemplo bolsas con tornillos (*), garantias (*) etc,), eventualmente quitarlos y conservarlos. La campana trae accesorios de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana. Montaje M1: Este tipo de campana extractora debe ser fijada al techo. Producto con peso excesivo; la campana extractora debe ser transportada e instalada por dos o más personas. Funcionamiento

T1: Botón de selección velocidad 1 Pulse para activar la velocidad (potencia de aspiración) Baja. Una segunda pulsación apaga el motor. T2: Botón de selección velocidad 2 Pulse para activar la velocidad (potencia de aspiración) media. Una segunda pulsación apaga el motor T3: Botón de selección velocidad 3 Pulse para activar la velocidad (potencia de aspiración) alta. Una segunda pulsación apaga el motor T4: Botón de selección de velocidad “BOOST” Con el motor funcionando a cualquier velocidad T1 / T2 / T3 pulse el botón T4 para activar la velocidad "BOOST". El botón de velocidad activa permanecerá encendido y el botón T4 comenzará a parpadear. Con el "BOOST" activo, al pulsar el botón T4 se apaga el motor. La velocidad "BOOST" está temporizada y permanecerá activa durante 5 minutos, tras los cuales el "BOOST" se desactivará automáticamente devolviendo el motor a la velocidad previamente seleccionada T1 / T2 / T3. T5: Botón ON/OFF "AMBIENT LIGHT" (Solo para algunos modelos) Pulse para encender/apagar una iluminación adicional para iluminar el entorno. T6: Botón de ON/OFF Luz "COOKTOP" Pulse para encender/apagar la iluminación principal. Modo "DELAY OFF" del motor: Mantenga pulsado de nuevo el botón de la velocidad activa T1 / T2 / T3 durante un tiempo prolongado para ajustar la parada automática del motor. El motor se apagará de acuerdo con los siguientes tiempos: T1 = después de 20 minutos; T2 = después de 15 minutos; T3 = después de 10 minutos; Notas: Esta función no se puede programar para la velocidad "BOOST" T4. Cuando "DELAY OFF" está activo, al pulsar el botón de cualquier velocidad se desactiva la función. INDICADOR de saturación filtros: La campana avisa al usuario a intervalos regulares de que los filtros deben limpiarse/sustituirse. Con los botones T1 encendido +T2 parpadeante, es necesario sustituir el filtro de grasas Con los botones T1 encendido +T3 parpadeante, es necesario sustituir el filtro de carbón58 Nota: la señal de saturación de los filtros es visible en los primeros 10 segundos desde el encendido de la campana. RESET Alarma de saturación filtros: Pulse simultáneamente durante unos 3 segundos los botones T1+T2 para reiniciar el filtro de grasas. Pulse simultáneamente durante unos 3 segundos los botones T1+T3 para reiniciar el filtro de carbón. ACTIVAR / DESACTIVAR el contador de los filtros. Al pulsar simultáneamente y de forma prolongada los botones T1+T3 se accede al menú de gestión de la señalización de saturación de los filtros. Desde este menú: Al pulsar el botón T2 se activa/desactiva la señalización del filtro de grasas. Nota: El filtro de grasas está Activado por defecto. Al pulsar el botón T3 se activa/desactiva la señalización del filtro de carbón. Nota: El filtro de carbón vegetal está DESACTIVADO por defecto. Una segunda pulsación larga de los botones T2+T3, permite salir del menú y guardar las configuraciones elegidas. Mantenimiento Limpieza Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE

ALCOHOL! ¡NO UTILICE DESINFECTANTES NI

PRODUCTOS QUE CONTENGAN CLORO! Filtro antigrasa Fig. 40 Retiene las partículas de grasa producidas cuando se cocina. El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente. Filtro de carbón activo (solamente para la versión recirculante) Fig. 39 Retiene los olores desagradables producidos por la cocción de alimentos. El filtro al carbón puede lavarse cada dos meses con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.

• Montaje Instale el filtro al carbón en el reverso del filtro de grasas y fije con dos varillas. ¡Atención! Las varillas están incluidas en la confección del filtro al carbón y no en la campana.
