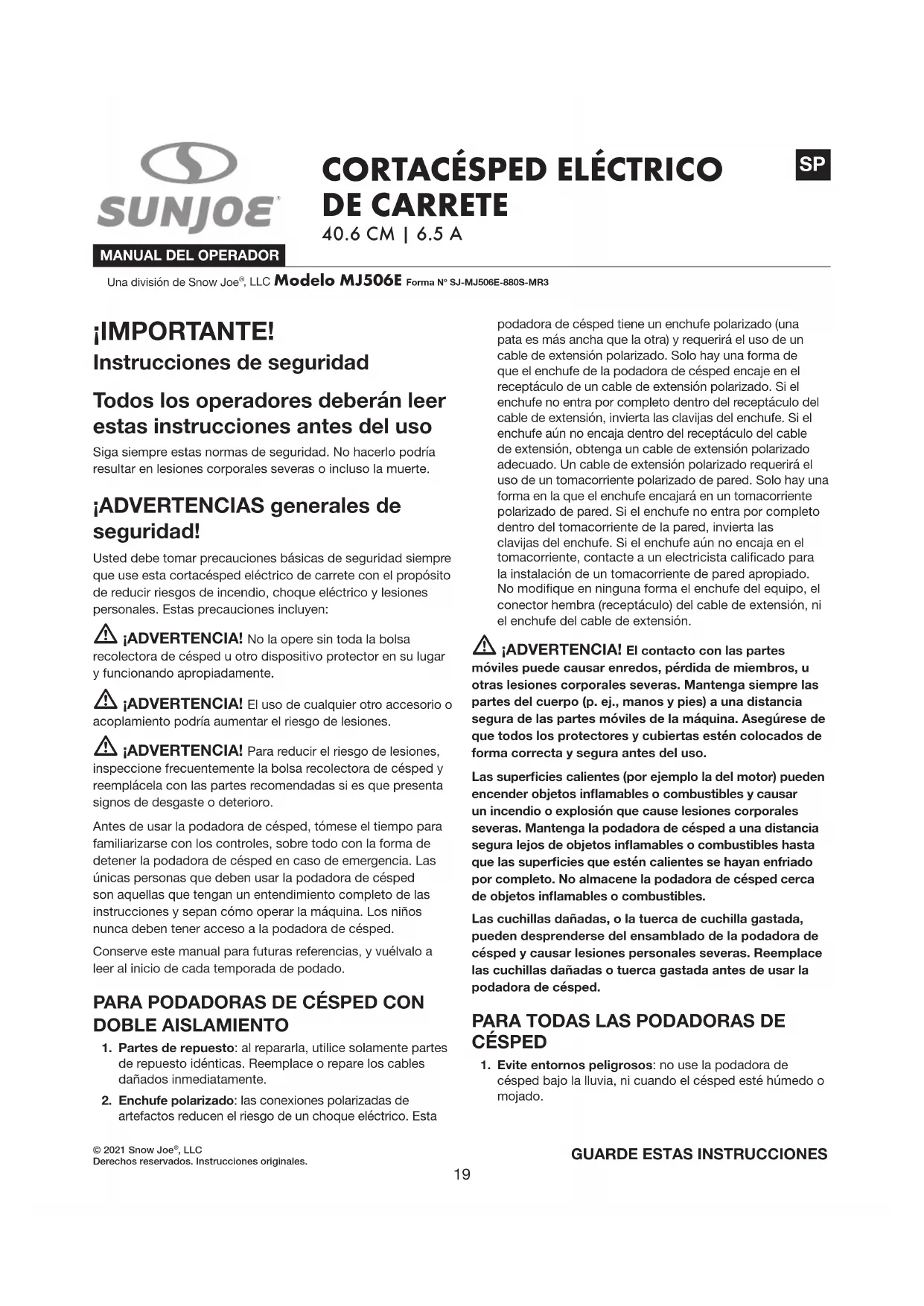

MANUAL DE USUARIO MJ506E Sun Joe

Una división de Snow Joe

¡IMPORTANTE! Instrucciones de seguridad Todos los operadores deberán leer estas instrucciones antes del uso Siga siempre estas normas de seguridad. No hacerlo podría resultar en lesiones corporales severas o incluso la muerte. ¡ADVERTENCIAS generales de seguridad! Usted debe tomar precauciones básicas de seguridad siempre que use esta cortacésped eléctrico de carrete con el propósito de reducir riesgos de incendio, choque eléctrico y lesiones personales. Estas precauciones incluyen: m ¡ADVERTENCIA! No la opere sin toda la bolsa recolectora de césped u otro dispositivo protector en su lugar y funcionando apropiadamente. m ¡ADVERTENCIA! El uso de cualquier otro accesorio o acoplamiento podría aumentar el riesgo de lesiones. m ¡ADVERTENCIA! Para reducir el riesgo de lesiones, inspeccione frecuentemente la bolsa recolectora de césped y reemplácela con las partes recomendadas si es que presenta signos de desgaste o deterioro. Antes de usar la podadora de césped, tómese el tiempo para familiarizarse con los controles, sobre todo con la forma de detener la podadora de césped en caso de emergencia. Las únicas personas que deben usar la podadora de césped son aquellas que tengan un entendimiento completo de las instrucciones y sepan cómo operar la máquina. Los niños nunca deben tener acceso a la podadora de césped. Conserve este manual para futuras referencias, y vuélvalo a leer al inicio de cada temporada de podado.

1. Partes de repuesto: al repararla, utilice solamente partes

de repuesto idénticas. Reemplace o repare los cables dañados inmediatamente.

2. Enchufe polarizado: las conexiones polarizadas de

artefactos reducen el riesgo de un choque eléctrico. Esta podadora de césped tiene un enchufe polarizado (una pata es más ancha que la otra) y requerirá el uso de un cable de extensión polarizado. Solo hay una forma de que el enchufe de la podadora de césped encaje en el receptáculo de un cable de extensión polarizado. Si el enchufe no entra por completo dentro del receptáculo del cable de extensión, invierta las clavijas del enchufe. Si el enchufe aún no encaja dentro del receptáculo del cable de extensión, obtenga un cable de extensión polarizado adecuado. Un cable de extensión polarizado requerirá el uso de un tomacorriente polarizado de pared. Solo hay una forma en la que el enchufe encajará en un tomacorriente polarizado de pared. Si el enchufe no entra por completo dentro del tomacorriente de la pared, invierta las clavijas del enchufe. Si el enchufe aún no encaja en el tomacorriente, contacte a un electricista calicado para la instalación de un tomacorriente de pared apropiado. No modique en ninguna forma el enchufe del equipo, el conector hembra (receptáculo) del cable de extensión, ni el enchufe del cable de extensión. m ¡ADVERTENCIA! El contacto con las partes móviles puede causar enredos, pérdida de miembros, u otras lesiones corporales severas. Mantenga siempre las partes del cuerpo (p. ej., manos y pies) a una distancia segura de las partes móviles de la máquina. Asegúrese de que todos los protectores y cubiertas estén colocados de forma correcta y segura antes del uso. Las supercies calientes (por ejemplo la del motor) pueden encender objetos inamables o combustibles y causar un incendio o explosión que cause lesiones corporales severas. Mantenga la podadora de césped a una distancia segura lejos de objetos inamables o combustibles hasta que las supercies que estén calientes se hayan enfriado por completo. No almacene la podadora de césped cerca de objetos inamables o combustibles. Las cuchillas dañadas, o la tuerca de cuchilla gastada, pueden desprenderse del ensamblado de la podadora de césped y causar lesiones personales severas. Reemplace las cuchillas dañadas o tuerca gastada antes de usar la podadora de césped.

césped bajo la lluvia, ni cuando el césped esté húmedo o mojado.20

2. Mantenga alejados a los niños, espectadores y

mascotas: mantenga siempre a los niños, espectadores y mascotas a una distancia segura de la podadora de césped mientras esté funcionando y mientras se enfríe.

3. Vístase apropiadamente: Al usar esta cortacésped

eléctrico de carrete, utilice siempre equipos de protección personal (por ejemplo gafas, guantes de hule, calzado protector y máscara antipolvo) y una vestimenta adecuada. Las vestimentas holgadas, el pelo largo o la joyería pueden engancharse en las partes móviles. Utilice una cubierta protectora para contener cabellos largos.

4. Use el artefacto correcto: no use la podadora de césped

para cualquier otra aplicación que no sea una de aquellas para las cuales fue diseñada.

5. No fuerce la podadora de césped: tendrá un mejor

funcionamiento con menos probabilidades de lesiones personales o fallas mecánicas si es usada a la velocidad para la cual fue diseñada.

6. No se extralimite: mantenga con sus pies un balance y

posición adecuados durante todo el tiempo.

7. Manténgase alerta: manténgase siempre alerta y vea lo

que está haciendo. Utilice su sentido común. No opere la podadora de césped si usted está cansado o bajo la inuencia del alcohol u otras drogas. Esta podadora no está diseñada para ser usada por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales limitadas. Tampoco debe ser usada por aquellos que no tengan la experiencia y/o conocimientos apropiados para usarla, a menos que estén supervisados por una persona responsable por su seguridad, o hayan recibido instrucciones de dicha persona sobre cómo usar la podadora.

8. Desconecte la podadora de césped: desconecte

la podadora de césped de la fuente de alimentación cuando no esté siendo usada, antes de repararla, al cambiar accesorios y al realizar cualquier otra tarea de mantenimiento.

9. Guarde la podadora de césped inactiva bajo techo:

cuando no esté siendo usada, la podadora de césped debe guardarse bajo techo y en un lugar seco, bajo llave y fuera del alcance de los niños.

10. Cuide su podadora de césped: mantenga las

cuchillas aladas y limpias para un mejor y más seguro funcionamiento. Inspeccione el cable de alimentación de la podadora de césped periódicamente, y si está dañado hágalo reparar en un centro de servicio autorizado. Los cables de extensión también tienen que ser inspeccionados de forma periódica y reemplazados inmediatamente si están dañados. Mantenga las manos secas, limpias y sin aceite o grasa. Seguridad eléctrica

1. Un interruptor de circuito de falla de conexión a

tierra (GFCI) deberá proteger al(a los) circuito(s) o tomacorriente(s) a ser utilizado(s) para la podadora de césped. Hay receptáculos disponibles con protección incorporada GFCI y pueden ser utilizados para esta medida de seguridad.

2. Para reducir el riesgo de un choque eléctrico, este

artefacto posee un enchufe polarizado (es decir, una pata es más ancha que la otra). Use este artefacto solo con un cable de extensión de enchufe polarizado, aprobado por UL (certicado por CSA en Canadá) y recomendado para uso en exteriores. El enchufe del artefacto encajará en el receptáculo del cable de extensión polarizado de una sola manera. Si el enchufe del artefacto no entra por completo dentro del receptáculo del cable de extensión, invierta las clavijas del enchufe. Si el enchufe aún no encaja dentro del receptáculo del cable de extensión, obtenga un cable de extensión polarizado correcto. Un cable de extensión polarizado requerirá el uso de un tomacorriente polarizado de pared. El enchufe del cable de extensión encajará en el tomacorriente polarizado de la pared de una sola manera. Si el enchufe no entra por completo dentro del tomacorriente de la pared, invierta las clavijas del enchufe. Si el enchufe aún no encaja en el tomacorriente, contacte a un electricista calicado para la instalación de un tomacorriente de pared apropiado. No modique el enchufe del artefacto, ni el receptáculo del cable de extensión, ni el enchufe del cable de extensión en ninguna forma.

3. Para evitar un choque eléctrico, opere esta cortacésped

eléctrico de carrete solo con un cable de extensión adecuado para uso en exteriores, tal como SW, SOW, STW, STOW, SJTW o SJTOW. Antes del uso, verique que el cable de extensión esté en buenas condiciones. Asegúrese de usar un cable de extensión lo sucientemente fuerte para poder transportar toda la electricidad que su equipo consumirá. Un cable de extensión demasiado no causará una caída de tensión de alimentación produciendo pérdida de potencia y recalentamiento.21 4. Para evitar que el cable del artefacto se desconecte del cable de extensión al usarlo, haga un nudo con los dos cables tal como se muestra en el gráco 1.5. No maltrate el cable. Nunca jale la podadora de césped por su cable ni tire de este para desconectarla del enchufe. Mantenga el cable alejado del calor, aceite y bordes alados.Artefactos de doble aislamientoEn un artefacto de doble aislamiento se proporcionan dos sistemas de aislamiento en lugar de una conexión a tierra. Un artefacto de doble aislamiento no posee conexión a tierra, y no debe agregársele ninguna. La reparación de un artefacto de doble aislamiento requiere sumo cuidado y conocimiento del sistema, y solo debe ser realizada por personal técnico calicado en un centro de servicio autorizado por Snow Joe + Sun Joe . Las partes de repuesto de un artefacto de doble aislamiento deben ser idénticas a las partes originales. Un artefacto de doble aislamiento está marcado con las frases “Double Insulation” (“doblemente aislado”) o “Double Insulated” (“doble aislamiento”). El símbolo (un cuadrado dentro de otro) puede también estar marcado en el artefacto. DOBLE AISLAMIENTO: NO SE REQUIERE CONEXIÓN A TIERRA. AL REPARAR, USE SOLO PARTES DE REPUESTO IDÉNTICAS.Esta cortacésped eléctrico de carrete tiene doble aislamiento y no necesita un sistema separado de conexión a tierra. Use solo partes de repuesto idénticas. Lea las instrucciones antes de reparar artefactos de doble aislamiento. Use esta podadora de césped únicamente como se describe en este manual. ¡IMPORTANTE! Instrucciones de seguridad para podadoras de rodadura Operación general• Lea, entienda y obedezca todas las instrucciones en la máquina y en el(los) manual(es) antes de empezar.• No ponga sus manos o pies cerca o debajo de la máquina. Manténgase siempre alejado de la abertura de descarga.• Mantenga los protectores en su lugar y funcionando apropiadamente.• Solo adultos responsables familiarizados con las instrucciones deberán estar autorizados a operar esta máquina.• Retire del área a podar objetos extraños como rocas, alambres, juguetes y otros objetos que pueden ser recogidos y arrojados por las cuchillas. Manténgase detrás del mango cuando el motor esté funcionando.• Asegúrese de que el área a podar esté libre de transeúntes antes de encender la máquina. Detenga la máquina si alguien entra al área.Longitud de cable de extensiónCalibre de alambre mínimo (AWG):Hasta 50 pies (15 m)+50 pies a 100 pies (+15 m a 30 m)16 14 m ¡ADVERTENCIA! m Un choque eléctrico puede causar LESIONES PERSONALES SEVERAS o LA MUERTE. Tenga en cuenta estas advertencias:• No deje que ninguna parte de la podadora de césped haga contacto con agua mientras esté funcionando. Si la máquina se moja mientras está apagada, séquela antes de encenderla. • Use solo un cable de extensión aprobado por UL, CSA o ETL para uso en exteriores y todo tipo de clima.• No use un cable de extensión de más de 100 pies (30 m).• No toque el artefacto, ni su enchufe, con las manos mojadas ni mientras esté parado sobre agua. Usar botas de hule le dará algo de protección. TABLA DE CABLES DE EXTENSIÓN(B) Conecte el enchufe y el receptáculoCable de extensiónCable del artefacto(A) Ate el cable como se indicaGráco 1. Método para asegurar el cable de extensión22

• No opere la máquina descalzo o usando sandalias. Use siempre calzado protector.

• Siempre mire hacia abajo y hacia atrás antes y durante el movimiento en reversa de la podadora de césped.

• Nunca arroje material directamente hacia nadie. Evite arrojar material contra paredes u otras obstrucciones.

• Nunca deje sin atender una máquina encendida.

• Apague el motor y espere a que las cuchillas se hayan detenido por completo antes de limpiar la máquina, retirar la bolsa recolectora de césped, cambiar accesorios o desatascar el protector contra descargas.

• Opere la máquina solo bajo luz diurna o luz articial apropiada.

• No opere la máquina si usted está cansado o bajo la inuencia de drogas o alcohol.

• Nunca opere la podadora de césped sobre césped mojado. Siempre esté atento a dónde esté pisando. Camine, nunca corra con la podadora de césped.

• Si la máquina empieza a vibrar de manera anormal, detenga el motor, e inmediatamente inspeccione la máquina para determinar la causa. Las vibraciones generalmente son señales de problemas.

• Mantenga las cuchillas aladas.

• Mantenga las manos y los pies lejos del área de corte.

• Utilice siempre protección ocular al operar la máquina.

• Los objetos arrojados por la cuchilla de la podadora de césped pueden causar lesiones personales severas. Siempre se debe examinar cuidadosamente el área a podar y retirar todos los objetos antes de cada poda.

• Si la podadora de césped golpea un objeto extraño, siga estas instrucciones:

i) Detenga la podadora de césped soltando las palancas

interruptoras de encendido/apagado;

ii) Desenchufe el cable de alimentación;

iii) Inspeccione la unidad en busca de daños; y

iv) Repare cualquier daño antes de volver a encender la

• Use solo cuchillas de repuesto idénticas. Trabajo en pendientes Las pendientes son importantes causas de resbalos y caídas, los cuales pueden resultar en lesiones personales severas. La operación en todas las pendientes requiere mucho cuidado. Si no se siente seguro en una pendiente, no la pode.

• Pode el césped de forma lateral en la pendiente. Nunca pode pendientes siguiendo una ruta transversal de arriba a abajo. Tenga mucho cuidado al cambiar de dirección en una pendiente.

• Esté atento a hoyos, surcos, baches, rocas u otros objetos ocultos. Estos pueden causar un inesperado resbalón o caída.

• No pode sobre césped mojado o pendientes demasiado inclinadas. Una mala postura puede causar un resbalo o caída.

• No pode cerca de laderas, zanjas o terraplenes. Usted puede perder su postura o equilibrio. Niños Pueden ocurrir accidentes trágicos si el operador no está alerta de la presencia de niños. Los niños son generalmente atraídos a la máquina y a la actividad de podado. Nunca asuma que los niños permanecerán en donde usted los vio por última vez.

• Mantenga a los niños lejos del área de poda y bajo la estricta vigilancia de un adulto responsable que no sea el operador.

• Esté siempre alerta y apague la podadora de césped si un niño entra al área.

• Nunca deje que los niños operen la máquina.

• Tenga especial cuidado al acercarse a esquinas ciegas, arbustos, árboles u otros objetos que puedan obstaculizar la visualización de un niño. Servicio

• Mantenga ajustados todos los pernos y tuercas.

• Nunca manipule los dispositivos de seguridad. Inspecciónelos regularmente para asegurarse de que estén en su lugar y funcionando apropiadamente.

• Mantenga la podadora de césped libre de recortes de césped, hojas y otra acumulación de residuos.

• Nunca efectúe ningún ajuste o reparación con el motor encendido. Desenchufe siempre la podadora de césped antes de ajustarla, limpiarla o repararla.

• Verique frecuentemente los componentes de la bolsa recolectora de césped y del protector contra descargas, y reemplácelos con repuestos recomendados por el fabricante cuando sea necesario.

• Las cuchillas de la podadora de césped están aladas. Envuelva la cuchilla o use guantes. Tenga especial cuidado al reparar las cuchillas.

• Conserve o reemplace las etiquetas de seguridad y de instrucción, de ser necesario.23 Símbolos de seguridad La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones relacionadas con esta máquina antes de intentar ensamblarla y operarla. Peligro de resbalo en pendientes: tenga extremo cuidado al podar en pendientes para evitar resbalar y caer. Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones. Alerta de seguridad. Precaución. Doble aislamiento. Amputación de dedos de pies o manos por cuchillas giratorias de podadora de césped. Los objetos arrojados y las cuchillas giratorias pueden causar lesiones personales severas. Use protección para sus ojos y oídos. Para evitar lesiones, use protectores para los oídos y gafas de seguridad. Mantenga a los transeúntes y niños alejados a una distancia segura. Etiqueta de peligro CPSC. Símbolo SímboloDescripción Descripción Las cuchillas continúan girando luego de que la máquina se haya apagado. Desconecte el enchufe de corriente si el cable está dañado o enredado. Mantenga el cable de extensión alejado de la cuchilla de corte. ¡ADVERTENCIA! Apague la máquina y desconéctela de la fuente de alimentación antes de inspeccionarla, limpiarla, cambiarle accesorios o llevar a cabo cualquier otra tarea de mantenimiento en ésta. No exponga la unidad a la lluvia. Al retroceder con la podadora de césped, mire hacia atrás. ¡PELIGRO! Las cuchillas giratorias son extremadamente peligrosas. Mantenga las manos y pies alejados de las aberturas mientras la máquina esté funcionando.24 Conozca su cortacésped eléctrico de carrete Lea detenidamente el manual del operador y las instrucciones de seguridad antes de operar esta cortacésped eléctrico de carrete. Compare la ilustración debajo con la podadora de césped para familiarizarse con las ubicaciones de los diversos controles y ajustes. Conserve este manual para futuras referencias.

3. Gancho de sujeción para cable de

4. Gancho para cable (x3)

10. Compuerta eyectora

13. Rueda posterior (x2)

18. Cable del artefacto

19. Palanca interruptora de

encendido/apagado (x2)

20. Caja de interruptor

21. Botón de trabado de seguridad

Desembalaje Contenido del paquete

• Cortacésped eléctrico de carrete

• Gancho de sujeción para cable de extensión

• Ganchos para cables (3)

• Manual y tarjeta de registro

1. Retire cuidadosamente la podadora de césped y

compruebe que todos los artículos anteriores estén suministrados.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura durante su transporte. Si alguna parte está dañada o extraviada, NO DEVUELVA la unidad a la tienda. Comuníquese con la central de servicio al cliente Snow Joe

llamando al 1-866-SNOWJOE (1-866-766-9563). NOTA: no se deshaga de la caja de transporte ni del material de embalaje hasta que usted esté listo para usar su cortacésped eléctrico de carrete. El empaquetado está hecho de materiales reciclables. Deseche estos materiales en conformidad a los reglamentos locales. ¡IMPORTANTE! El artefacto y los materiales de embalaje no son juguetes. No permita que los niños jueguen con bolsas plásticas, láminas o partes pequeñas. ¡Estos objetos pueden ser tragados y representan un riesgo de asxia! Ensamblado

¡ADVERTENCIA! No conecte la herramienta a la fuente de alimentación hasta que esté completamente ensamblada. No obedecer esta advertencia puede resultar en un encendido accidental que cause lesiones personales severas. m ¡ADVERTENCIA! Nunca opere la podadora sin los dispositivos apropiados instalados. Nunca opere la podadora con sus dispositivos de seguridad dañados. No seguir estas advertencias podría causar lesiones personales graves. Ensamblado de mango

1. Instale la barra del mango inferior en el mismo lado que la

palanca de ajuste de altura de la unidad. Asegúrela con un juego de base y pestillo del mango inferior con un perno corto (Fig. 1)

2. Gire el pestillo en sentido horario casi hasta el tope

3. Alinee el pestillo con la muesca de la base del pestillo.

Levante y presione rmemente para trabarlo (Fig. 3). Fig. 1 Pestillo y perilla de barra inferior Barra inferior Fig. 2 Pestillo del mango inferior Fig. 3 Levante para trabar26 NOTA : Si es muy difícil levantar el pestillo, suéltelo 1 o 2 vueltas completas antes de intentarlo de nuevo.

4. Repita las instrucciones anteriores para ensamblar la barra

inferior en el otro lado.

5. Deslice el gancho de sujeción del cable de extensión

hacia la estructura del mango superior (Fig. 4).

6. Instale la estructura del mango superior en los extremos

de las barras del mango inferior y asegúrela con los pestillos del mango superior utilizando pernos largos, arandelas y perillas, como se observa en la gura. Apriete rmemente; luego levante el pestillo para trabarla (Fig. 5). NOTA : Si es muy difícil levantar el pestillo, suéltelo 1 o 2 vueltas completas antes de intentarlo nuevamente.

7. Enganche los ganchos para cables e inserte el cable en

los ganchos para cables (Fig. 6) Ensamblado y colocación de la bolsa recolectora para césped La bolsa recolectora para césped evita que los recortes de césped sean arrojados al engramado mientras usted poda.

1. Levante la compuerta de descarga con una mano. Con la

otra mano, sostenga la bolsa recolectora de césped por su mango y engánchela desde arriba. Asegúrese de que las varas de la bolsa estén enganchadas en las ranuras de ambos lados (Fig. 7). Operación Esta podadora de césped está diseñada para el corte de césped en jardines y patios pequeños. Esta podadora de césped no está ha sido diseñada para cortar césped de parques públicos, campos de juego, granjas o bosques. No use esta podadora para ninguna aplicación que no sea una de las aplicaciones para la que ha sido diseñada. Ajuste de la altura de corte Esta cortacésped eléctrico de carrete está equipada con una palanca de ajuste de altura de cinco posiciones para ajustar las alturas de corte de césped desde 1.0 plg hasta

2.6 plg. Para cambiar la altura de corte de césped, siga las

instrucciones a continuación. Fig. 4 Estructura del mango superior Gancho de sujeción para el cable de extensión Fig. 5 Estructura del mango superior Barras inferiores Arandela + pestillo del mango superior Perilla del mango superior Fig. 6 Ganchos para cable Cable Fig. 7 Bolsa recolectora de césped Mango de bolsa recolectora de césped Vara de bolsa recolectora de césped Ranura27 m ¡ADVERTENCIA! Antes de realizar estos ajustes, desconecte la podadora de césped de la fuente de alimentación y espere hasta que las cuchillas giratorias se hayan detenido por completo.

OBEDEZCA SIEMPRE TODAS LAS PRECAUCIONES Y

RECOMENDACIONES DE SEGURIDAD MENCIONADAS

2. Saque la palanca de ajuste de altura fuera de su ranura

4. Vuelva a conectar la podadora de césped a su fuente de

alimentación y reanude la operación normal. Arranque y parada No encienda la podadora de césped hasta que haya sido ensamblada por completo. Antes de arrancar la podadora, verique siempre que su cable de alimentación y cable de extensión no muestren señales de daños. Use solo cables intactos. m ¡ADVERTENCIA! Los cables dañados representan un riesgo severo de lesiones. Reemplace los cables de extensión dañados inmediatamente. m ¡ADVERTENCIA! Antes de encender la podadora de césped, asegúrese de que no esté en contacto con ningún objeto extraño. Mantenga sus manos y pies a una distancia segura de las cuchillas podadoras giratorias y de la abertura del eyector. No obedecer estas advertencias podría causar lesiones personales severas. IMPORTANTE: no encienda la podadora de césped sobre césped alto.

1. Coloque la unidad en una supercie de césped nivelada.

2. Empuje un bucle del cable de extensión a través de la

ranura del gancho de sujeción para cable de extensión, desde el lado opuesto y alrededor de dicho gancho. Conecte el cable del artefacto al cable de extensión (Fig. 9). NOTA: no enchufe el cable de extensión al tomacorriente hasta que haya sido asegurado con el gancho de sujeción para cable de extensión y conectado al cable de artefacto de la podadora de césped. Use solo un cable de extensión aprobado por UL para uso en exteriores y todo tipo de clima. No use un cable de extensión de más de 100 pies (30 m). Consulte la tabla de cables de extensión en la página 2.

3. Coloque la porción mayor del cable de extensión sobre el

césped, cerca al punto de inicio.

4. Antes de encender la podadora de césped, sujete el

ensamblado del mango con ambas manos e incline el mango hacia abajo para levantar levemente el frente de la podadora de césped. Esto reducirá el riesgo de un daño al césped al momento del encendido (Fig. 10).

Fig. 8 Palanca de ajuste de altura Ranura de ajuste de altura Fig. 9 Gancho de sujeción para cable de extensión Ranura Cable de extensión Cable del artefacto28

5. Para encender la podadora de césped, presione y sujete

el botón de trabado de seguridad mientras aprieta las palancas interruptoras. Una vez que la máquina se encienda, suelte el botón de trabado de seguridad (Fig. 11).

6. Permita que el motor alcance su velocidad normal, baje

cuidadosamente la podadora de césped a la posición de corte y empiece a podar (Fig. 12).

7. Para detener la podadora de césped, suelte las palancas

interruptoras (Fig. 11). Consejos para la poda m ¡ADVERTENCIA! Inspeccione el área antes del podado y retire todas las piedras, palos, alambres y otros escombros que puedan ser lanzados por las cuchillas giratorias. NOTA: las cuchillas aladas mejorarán de manera signicativa el rendimiento de esta podadora de césped, especialmente al cortar césped alto.

• Asegúrese de inspeccionar periódicamente las cuchillas para ver si hay señales de desgaste, y reemplácelas al menos una vez por año, tal como se describe en la sección de mantenimiento.

• Para evitar un choque eléctrico, no opere la podadora de césped en áreas mojadas o húmedas.

• No pode en círculos. Desplácese en ida y vuelta a través del césped siguiendo la trayectoria descrita a continuación (Fig. 13).

• Al cortar césped grueso, reduzca su velocidad de caminata para permitir un corte más efectivo y una descarga apropiada del césped cortado. Para un césped saludable, corte siempre un tercio o menos de la longitud total del césped. El césped deberá tener en promedio un largo de 1.5 plg a 2 plg (3.8 cm a 5 cm) durante los meses fríos, y más de 2 plg (5 cm) durante los meses calurosos. Si hay crecimiento, el césped deberá ser cortado en el otoño. Fig. 10 Fig. 11 Palancas interruptoras Botón de trabado de seguridad Fig. 1229

• Al podar, asegúrese de que el cable eléctrico esté siempre detrás de usted y yaciendo sobre el área de césped ya cortado.

• El césped se verá mejor si es siempre cortado a la misma altura y en direcciones alternas.

• Al cruzar cualquier área con grava, suelte la palanca interruptora para apagar la podadora de césped. Las piedras pueden ser recogidas y lanzadas por la cuchilla giratoria.

• Ajuste la podadora de césped a la más alta altura de corte al podar en terreno disparejo o con maleza. m ¡ADVERTENCIA! Si la podadora de césped golpea un objeto extraño, detenga el motor y desenchufe el cable de alimentación. Inspeccione detenidamente la podadora de césped para ver que no haya daño alguno. Repare cualquier daño antes de continuar operando esta podadora de césped. Mantenimiento

¡ADVERTENCIA! Antes de la limpieza, reparación o inspección de la podadora de césped, desconecte la fuente de alimentación de la unidad y verique que todas las partes móviles se hayan detenido por completo. General

• Mantenga siempre la podadora de césped limpia y libre de recortes de césped, tierra u otros residuos.

• Mantenga los mangos secos, limpios y sin aceite o grasa.

• Luego de cada sesión de podado, retire los recortes de césped y residuos acumulados usando un paño seco o cepillo de mano. Usted también puede limpiar el equipo con un paño húmedo. No use agentes de limpieza o solventes agresivos ya que pueden dañar los componentes plásticos en el equipo. Asegúrese de que no entre agua al interior del equipo, ya que el agua puede destruir el mecanismo interruptor y de conexión, así como el motor eléctrico.

• No limpie la podadora de césped con agua corriente, particularmente con agua a alta presión.

• Compruebe que todas las tuercas, pernos y tornillos estén ajustados apropiadamente antes de cada uso.

• Inspeccione frecuentemente el ensamblado de la bolsa de césped para ver si hay señales de desgaste, y reemplace inmediatamente con partes genuinas Snow Joe

• Reemplace inmediatamente las partes gastadas en exceso o dañadas. Lubricación Todos los rodamientos en este producto están lubricados con suciente cantidad de lubricantes de alto grado para todo el ciclo de vida útil de la unidad bajo condiciones de operación normal. Por tanto, no se requiere una lubricación adicional de los rodamientos. Al principio y n de cada temporada de poda, lubrique los resortes en la compuerta de descarga trasera con aceite ligero. Mantenimiento de las cuchillas IMPORTANTE: las cuchillas podadoras son aladas y pueden causar severas lesiones personales si son manipuladas incorrectamente. Use guantes protectores y tenga extremo cuidado al manipularlas. Las cuchillas de acero están diseñadas para proporcionar un corte no en césped alto o grueso. El deterioro en la calidad de corte indica desgaste o daños en las cuchillas. m ¡ADVERTENCIA! Una podadora de césped que vibra indica que el rotor de cuchillas no está balanceado adecuadamente o se ha deformado debido al impacto con un objeto. Si esto ocurre, comuníquese con la central de servicio al cliente Snow Joe

llamando al 1-866-SNOWJOE (1-866-766-9563) para recibir asistencia. Reemplazo de las cuchillas m ¡ADVERTENCIA! Use guantes de alta resistencia al manipular las cuchillas. IMPORTANTE: use solo partes de repuesto originales especicadas para esta podadora de césped. Usted puede comprar un juego de cuchillas de repuesto (modelo MJ506E-24BLDS) y otras partes de repuesto originales ordenando en línea en snowjoe.com o por teléfono llamando a la central de servicio al cliente Snow Joe

al 1-866-SNOWJOE (1-866-766-9563). El uso de partes que no cumplan con las especicaciones del equipo original puede provocar un funcionamiento incorrecto de la podadora de césped, comprometer la seguridad del operador, e invalidar la garantía del fabricante. Fig. 1330

1. Desconecte la podadora de césped de la fuente de

2. Voltee la podadora de césped sobre uno de sus lados

para exponer el lado inferior donde se encuentran las cuchillas.

3. Use guantes de alta resistencia.

4. Para retirar las cuchillas antiguas, hágalo una por vez.

Presione el pasador de liberación de la cuchilla antigua y, al mismo tiempo, saque la cuchilla fuera de su ranura (Fig. 14). Repita para las demás cuchillas antiguas.

5. Para colocar la nueva cuchilla, apriete el pasador de

liberación y, al mismo tiempo, inserte una nueva cuchilla (una pieza) en la ranura hasta que la nueva pieza de cuchilla haga “clic” y se trabe de forma segura (Fig. 15). Repita para todas las demás nuevas cuchillas. NOTA: asegúrese de que el pasador de liberación salte de golpe y que la nueva pieza de cuchilla se trabe de forma adecuada antes de proceder a reemplazar las siguientes cuchillas. Almacenamiento Siga los pasos a continuación con el n de preparar la podadora de césped para su almacenamiento:

1. Desconecte la podadora de césped de la fuente de

2. Limpie la podadora de césped con un paño mojado o

detectar partes gastadas, sueltas o dañadas. Verique las conexiones y tornillos, y ajústelos de ser necesario. Preste especial atención a la cuchillas podadoras y reemplácelas o reafílelas si presentan señales de desgaste. Consulte la sección de mantenimiento.

4. Guarde la podadora de césped en interiores en un área

seca, limpia y fría fuera del alcance de los niños. No guarde la unidad cerca de materiales corrosivos tales como fertilizantes y sal de roca.

5. Limpie el cable de extensión para quitar cualquier

sustancia extraña como aceite o suciedad. Reemplace el cable de extensión inmediatamente si se corta o daña en cualquier forma.

6. Enrolle el cable en una serie de bucles iguales para evitar

7. No cubra la podadora de césped con una cubierta sólida

de plástico. Las cubiertas de plástico atrapan humedad alrededor de la podadora, la cual puede corroerse. Servicio y soporte Si su cortacésped eléctrico de carrete Sun Joe

MJ506E requiere servicio o mantenimiento, llame a la central de servicio Snow Joe

al 1-866-SNOWJOE (1-866-766-9563) para recibir asistencia. Modelo y número de serie Al contactar a la empresa o al ordenar partes de repuesto, usted necesitará proveer el modelo y el número de serie de su producto. Estos se encuentran en la etiqueta pegada a la cubierta o guarda de su podadora de césped. Copie estos números en el espacio proporcionado a continuación. Fig. 14 Cuchilla antigua Pasador de liberación Fig. 15 Nueva cuchilla Registre los siguientes números que se encuentran en la carcasa o mango de su nuevo producto: Modelo: Nº de serie: M J 5 0 6 E31 Solución de problemas El motor no funciona La potencia del motor cae El rendimiento del motor cae La bolsa recolectora de césped no se llena lo suciente

• Verique la fuente de alimentación, el cable de conexión y el disyuntor (fusible).

• Limpie el canal de descarga y la carcasa.

• Arranque la podadora de césped en césped corto o en un área previamente podada e incline la podadora hacia atrás.

• Corrija la altura de corte.

• Compruebe que está usando un cable de extensión adecuado de calibre y largo correctos (vea la tabla de cables de extensión en la página 2).

• La fuente de alimentación (p. ej., el generador) tiene un voltaje demasiado bajo.

• Corrija la altura de corte.

• Limpie el canal de descarga y la carcasa.

• Reemplace o reale las cuchillas podadoras (contacte a un centro de servicio autorizado Snow Joe

• Corrija la altura de corte.

• Permita que el césped se seque.

• Limpie el canal de descarga y la carcasa. Problema Solución Solo un especialista de la empresa puede ser capaz de corregir fallas que no puedan ser corregidas con la ayuda de esta tabla de solución de problemas. Comuníquese con la central de servicio al cliente Snow Joe

Accesorios opcionales

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

. Nunca use partes de repuesto o accesorios que no estén destinados para su uso con esta cortacésped eléctrico de carrete. Comuníquese con Snow Joe

si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su cortacésped eléctrico de carrete. El uso de cualquier otro accesorio o parte puede ser peligroso y causar lesiones personales o daños mecánicos. NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

de noticar sobre dichos cambios. Los accesorios pueden ser pedidos en línea en sunjoe.com o vía telefónica llamando a la central de servicio al cliente Snow Joe

al 1-866-SNOWJOE (1-866-766-9563). ModeloAccesorio Descripción

Paquete de 24 cuchillas de repuesto Bolsa recolectora de césped de

AL CLIENTE NUESTRA GARANTÍA: Snow Joe garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados. Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente soporte! Esta Garantía le da derechos legales específicos, y usted puede también tener otros derechos según el Estado. REGISTRO DEL PRODUCTO: Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a help@snowjoe.com. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente. ¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA? Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto. ¿QUÉ NO ESTÁ CUBIERTO? Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563). POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos. R4_01282020
