Tipo de producto	Monitor CRT
Marca	Sony
Modelo	CPD-E400
Tubo catódico	Trinitron FD, paso de apertura de rejilla 0,24 mm (central), deflexión 90 grados
Tamaño de la pantalla	19 pulgadas (zona visible 18,0 pulgadas)
Resolución máxima	1800 x 1440 píxeles (horizontal x vertical)
Resolución recomendada	1280 x 1024 píxeles
Frecuencia de deflexión	Horizontal: 30 a 96 kHz; Vertical: 48 a 120 Hz
Tensión de entrada	100-240 V CA, 50-60 Hz, 2,0 A máx
Consumo eléctrico	≤ 140 W (funcionamiento normal), ≤ 3 W (modo sueño profundo)
Dimensiones (ancho x alto x fondo)	Aproximadamente 446 x 464 x 461 mm
Peso	Aproximadamente 26 kg
Funciones de ajuste	Brillo, contraste, centrado, tamaño, zoom, geometría (rotación, trapecio, etc.), color (temperatura 5000K-9300K, sRGB), convergencia, muaré, desmagnetización manual
Pantallas de menú	Multilingüe (francés, inglés, alemán, español, italiano, neerlandés, sueco, ruso, japonés)
Ahorro de energía	Conforme a VESA DPMS, ENERGY STAR, NUTEK; modos de espera, suspensión, sueño profundo
Entrada de vídeo	1 conector HD15 (VGA) con DDC
Accesorios incluidos	Cable de alimentación, adaptador Macintosh, disquete de instalación, tarjeta de garantía, manual de instrucciones
Mantenimiento y limpieza	Pantalla: paño suave; chasis: paño suave humedecido con detergente neutro; evitar disolventes y abrasivos
Seguridad	No obstruir las aberturas de ventilación; evitar fuentes de calor, humedad, campos magnéticos; utilizar cable de alimentación adecuado
Reparabilidad	Póngase en contacto con un distribuidor Sony autorizado; función de autodiagnóstico integrada
Otras características	Conforme a MPR II (VLF/ELF); cables de amortiguación Trinitron normales

Preguntas frecuentes - CPDE400 SONY

¿Cómo ajustar el brillo y el contraste?

Mueva el joystick de control en cualquier dirección para mostrar el menú BRILLO/CONTRASTE. Use los movimientos arriba/abajo para el brillo (♂) y izquierda/derecha para el contraste (♀). El menú desaparece automáticamente después de 3 segundos.

¿Qué hacer si la pantalla muestra 'SIN ENTRADA DE VÍDEO'?

Verifique que el cable de señal de vídeo esté correctamente conectado y que los enchufes estén bien insertados. Asegúrese de que el ordenador esté encendido y que la tarjeta gráfica esté bien insertada. Consulte la página 6 del manual.

¿Cómo restablecer todos los ajustes?

Mantenga presionada la tecla RESET durante al menos dos segundos para restablecer todos los datos de ajuste para todas las señales de entrada. Tenga en cuenta que el idioma, la posición del menú y el bloqueo no se restablecen.

¿Qué significan los mensajes 'FUERA DE RANGO DE BARRIDO'?

Este mensaje indica que la señal de entrada no es compatible con las especificaciones del monitor. Verifique que las frecuencias horizontal (30-96 kHz) y vertical (48-120 Hz) estén dentro de los rangos aceptados.

¿Cómo desbloquear los controles si aparece el símbolo <b>&#9830;</b>?

Acceda al menú OPCIÓN (a través del MENÚ principal), seleccione MENÚ BLOQUEADO y ajústelo a OFF. Consulte la página 13 del manual.

¿Por qué se ven finas líneas horizontales en la pantalla?

Estas líneas son normales en los monitores Trinitron: son los cables de amortiguación que estabilizan la rejilla de apertura. Son más visibles sobre fondo claro y no constituyen una anomalía.

¿Cómo desmagnetizar manualmente la pantalla?

En el menú OPCIÓN, seleccione DEGAUSS y mueva el joystick hacia la derecha. La desmagnetización dura aproximadamente 5 segundos. Si es necesario, espere 20 minutos antes de un segundo ciclo.

El monitor no enciende, ¿qué hacer?

Verifique que el cable de alimentación esté conectado y que el interruptor de alimentación esté en 'on'. Si el indicador no se enciende, pruebe otro enchufe de pared. Consulte la sección de Solución de problemas en la página 16.

¿Cómo ajustar la convergencia si aparecen sombras rojas/azules?

En el menú principal, seleccione CONV. Use el joystick para ajustar la convergencia horizontal y vertical hasta que las sombras desaparezcan. Consulte la página 12.

¿Cuál es el consumo en modo de ahorro de energía?

En modo de espera o suspensión, el consumo es ≤ 15 W (indicador verde y naranja alternado). En modo de sueño profundo (inactivo), es ≤ 3 W (indicador naranja). El monitor cumple con las normas VESA DPMS, ENERGY STAR y NUTEK.

MANUAL DE USUARIO CPDE400 SONY

Para prevenirrialquialmarfunacionyevitardaños,por favor,lea detalladamente this manual de instruccionesantesde conectar y operar este equipo.

INFORMATION

Este producto cumple las normas del Consejo Nacional Sueco para Metrologia (MPR) emitidas enDICembre de 1990 (MPR II) para freuencias muy bajas (VLF) y freuencias extremadamente bajas (ELF).

Identificacion de los componentes y los controlles 5

Instalacion 6

Paso 1: Conexión del monitor al ordinador. 6

Paso 2: Conexión del cable de alimentación . 7

Paso 3: Encendido del monitor y del ordinador 7

Selección del idioma de los manos en pantalla (LANG). 8

Personalizacion del monitor. .8

Navegación por el筷. 8

Ajustedelbrilloydelcontraste. 10

Ajustedelcentrado delimagen (CENTRO). 10

Ajustedel tamanodela imagen (TAMANO). 10

Ampliación o reducción de laImagen (ZOOM). 10

Ajuste de la forma de laImagen (GEOM). 11

Ajustedel colorde la imagen(COLOR) 11

Ajuste de la convergencia (CONV). 12

Ajustes complementarios (OPCION) 12

Sugerencias e informacion utiles (AYUDA) 13

Restauración de los ajustes 14

1. Characteristica tceicas 15

Modos predefinidos y de usuario 15

Funci de ahorro de energia 15

SolutiOn de problemas 15

Si aparecen lineas finas en pantalla (hilos de amortiguation) . . . 15

Mensajes en pantalla 15

Problemas y soluciones 16

Funci de autodiagnostico 18

Especificaciones 18

Appendix.

Preset mode timing table

Precauciones

Advertencia sobre las conexiones de alimentacion

• Utilice el cable de alimentacion suministrado. Sisuma lo tipo de cable, aseguarse de que es compatible con el suministro de alimentacion local.

Para los usuario en EE.UU.

Si no utilizes el cable apropiado, este monitor no cumplirá con las normas obligatorias de la FCC.

Ejemplodetiposdeenchufes

para 100 a 120 V CA

para 200 a 240 V CA

• Antes de desconectar el cable de alimentacion, espere al menos 30 segundos antes de desactivar la alimentacion para que se descargue la electricidad estatica de la superficie de la pantalla.
• Una vezactivada la alimentacion,la pantalla se desmagnetiza duranteunos 5segundos. Estogo genera un intenso campomagnetico alrededor de la pantalla queuedeafectaralos datosalmacenados en discos y cintas magnéticas situados cercadelmonitor.Aseguere demantenerdiscos,cintas yequiposdegrabacion magnéticos alejados del monitor.

El equipo debe instalarse circa de una toma de fácil acces.

Instalacion

No instale el monitor en los siguientes Lugares:

• sobre superficies (mantas, colchas, etc.) nioca de materiales (cortinas, tapices, etc.) que能把an bloquear los orificios de ventilacion
  -orca de fuentes de calor, como radiadores o conductos de aire caliente, ni en lugarares expuestos a la luz solar directa
• en lugares susjetos a Cambios bruscos de temperatura
• en lugares sujetos a golpes o vibrações mecânicas
• sare superficies inestables
• circa de equipos que generen magnetismo, como transformadores o linhas electrolyicas de alta tension
  -orca o sobre una superficie metálica con energia electrónica

Mantenimiento

• Limpie la pantalla con un paño suave. Si usa algo liquido limpiador de cristales, no emplee ningún tipo de producto de limpieza que contenga SOLUTIONES antiestáticas o aditivos similares, ya que pueda rayar la superficie de la pantalla.
• No frote, toque ni golpee la superficie de la pantalla con objetos aflilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto peut rayar el tubo de imagen.
• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilise estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.

Transporte

Cuando transporte este monitor para su reparacion o traslado, utilise la caja y los materiales de embalaje originales.

Uso del soporte basculante giratorio

Este monitor puede ajustarse en los ángulosmostatados a continuación. Para encontrar el centro del radio de giro del monitor, alinee el centro de la pantalla de dicho monitor con los+puntos de centroidro del soporte.

Agarre el monitor por su parte inferior con las dos manos cuando lo gire horizontal o verticalmente. Tenga cuidado de no pillarse los dedos en la parte trasera del monitor cuando lo incline hacía arriba verticalmente.

Puntos de centrado

Identificacion de los componentes y los controls

Consulte las páginass indicadas entre parentesis para Obtener más información.

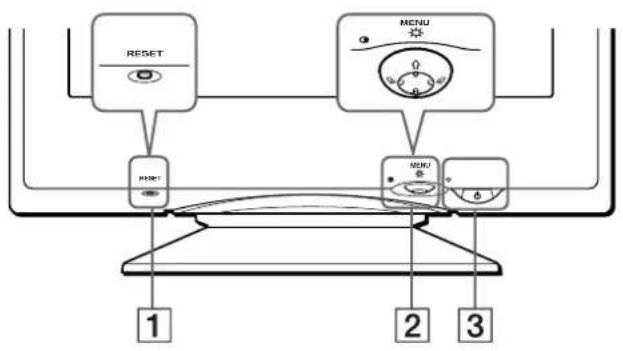

Parte frontal

1 Botón RESET (restauración) (pagina 14)

Este boton recupera los values de fabrica.

2 Botón de control (頁目9)

El botón de control se usa para做不到 el menu y realizar ajustes del monitor, incluidos los de brillo y contraste.

3 Interruptor e indicator (alimentacion) (paginas 7, 15 y 18)

Este botón enciende y apaga el monitor. El indicator de alimentación se illumina en verde cuando el monitor está encendido, y parpadea en verde y en naranja, o se illumina en naranja cuando dicho monitor se在哪吒. Ahorro de energia.

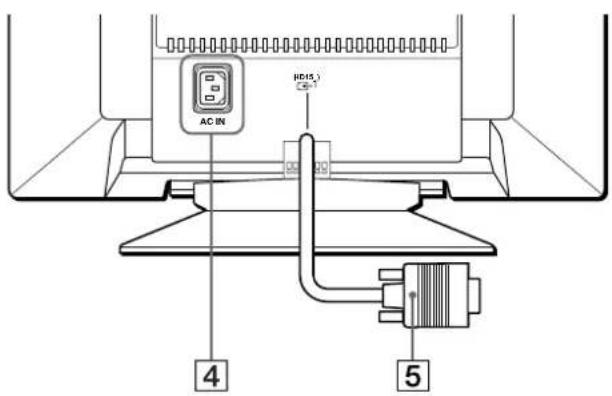

Parte posterior

4 Conector AC IN (pagina 7)

Este conector proporciona alimentacion de CA al monitor.

5 Conector 1 de entrada de video (HD15) (G1) (pagina 6)

Este conector introduce las senales de video RVA (0,700 Vp-p,positivas) y de sincronizacion.

Terminal n° Señal
1	R	o	j
2	V	e	r
	(Sincronización en verde)
3	A	z	u
4 Identificación (Masa)
5 Masa DDC*
6	M	a	s
7 Masa verde
8 Masa azul
9	—
10 Masa
11 Identificación (Masa)
12 DATos bidirecciónales (SDA)*
13 Sincronización H.
14 Sincronización V.
15 Reloj de datos (SCL)*

• DDC (Display Data Channel) es un estándar de VESA.

Instalación

Antes de utiliser el monitor, compruebe que los siguientes accesorios se hayan incluido en la casa:

Cable de alimentacion
- Suministrado con adaptor G3 de corriente (para sistemas beige) (1)
- Disco de instalación (1)
- Tarjeta de garantía
- Notas sobre la limpieza de la superficie de la pantalla
- Este manual de instrucciones

Paso 1: Conexión del monitor al ordinador

Apague el monitor y el ordinador antes de realizar la connexion.

Nota

No toque los terminales del conductor del cable de senal de video, ya que dichos terminales podrjan doblarse.

Conexión a un ordinador IBM PC/AT o compatible

Organador IBM PC/AT o compatible

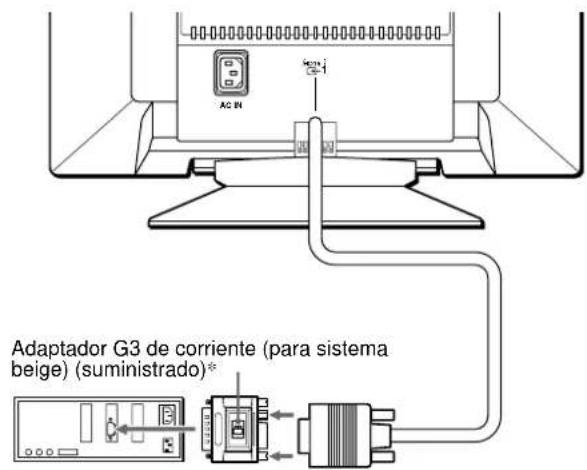

Conexión a un ordinador Macintosh o compatible

Ordenador Macintosh o compatible
a salute de video

• Conecte el adaptor Macintosh suministrado alordenador antes de conectar el cable.

Este adaptador es compatible con los ordinadores Macintosh LC, Performa, Quadra, Power Macintosh y Power Macintosh de la série G3 que dispongan de dos filas de terminals. Si concentca otra version de Power Macintosh de la série G3 con tres filas de terminals o modelos differentes a los espécificados anteriorsmente, necessitará un adaptador diferente (no suministrado).

Paso 2: Conexión del cable de alimentación

Con el monitor y el ordinador apagados, primero conecte el cable de alimentacion al monitor y, a continuacion, a una toma de corrente.

Paso 3:Encendido del monitor y del ordinador

Primero encienda el monitor y, a continuacion, el ordinador.

Si fuese necessario, utilise los 控les del monitor paraaabrear la imagen.

Si las imagenes no aparecen en pantalla

• Compruebe que el monitor está correctamente conectado al ordinador.
• Si el mensaje SIN SENAL DE ENTRADA aparece en pantalla, confirma que el cable de Signals de video es正確amente conectado y que todos los enchufes estén firmamente connectados en las manos.
• Si el mensaje MONITOR EN MODO AHORRO ENERGIA aparece en pantalla, pulse cuales quier tecla del teclado del ordinador.
• Si sustituye un monitor antiguo por este Modelo y el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla,whelming a conectar el monitor antiguo. A continuacion,ajuste la tarijeta graphical del ordinador de forma que la fecuencia horizontal se incluye entre 30 - 96kHz y la vertical entre 48 - 120Hz

Para Obtener más información sobre los temas en pantalla, consulte "Problemas y解決iones" en la página 16.

Instalación enolestintos sistemas operativos (OS)

Este monitor cumple con el estandar Plug & Play "DDC" y detecta automatistically toda la informacion de dicho monitor con la referencia Plug & Play de Windows. No es precise instalar ningún controlador espacioso en el ordinador.

Si conecta el monitor al PC y, a continuación, inicia el PC por primera vez, es posible que el asistente de instalación aparezca en pantalla. Haga click en "Next" varias vezes, según las instrucciones del asistente, hasta que el monitor Plug & Play se selección automatistically para que pueda usar este monitor.

Si la tarjeta grafica/PC presenta dificultades de communicator con este monitor, cargue el disco de instalacion suministrado. Consulet el archivo "Read Me" del disco para Obtener informacion sobre el procedimiento de instalacion. Internacional es possible descargar la informacion accediendo a la pagina web del fabricante de la tarjeta grafica.

Para los sistemas queutilicen Windows NT4.0

En la instalación del monitor en Windows NT4.0 no se usa el controlador de pantalla. Consulte el manual de instructriones de Windows NT4.0 para Obtener información detallada sobre el ajuste de la resolved, la Frequencia de barrido y el número deoloros.

Selección del idioma de los manos en pantalla (LANG)

Los idiomas disponibles para los menus en pantalla son ingles, francés, aleman, español, italiano, holandes, sueco, ruso y japonés. El ajuste por omission es el idioma ingles.

1 Pulse el centro del boton de control.

Consulte la págin9 para Obtener más información sobre el uso del botón de control.

2 Desplace el botón de control paraDSLANG ywhelming a pulsar el centro de dicho botón.

3 Desplace el boton de control / para selectionar un idioma.

• ENGLISH: Inglés
  FRANCAIS:Francés
• DEUTSCH: Aleman
• ESPANOL
  ITALIANO: Italiano
• NEDERLANDS: Holandes
  SVENSKA: Sueco
• PUCCKN:
  ：：

R

u

S

Para cerrar el menu

Pulse el centro del botón de control una vez para volver al MENU principal, y dos veces para volver a la visualización normal. Si no pulsa ningún botón, el menu se cerrará automatistically transcurridos uno 30seguidos.

Para restuarerelidioma ingles

Pulse el botón RESET cuando el menu LANGUAGE se encuentra en pantalla.

Personalización del monitor

Es possible realizar diversos ajustes del monitor mediante el menu en pantalla.

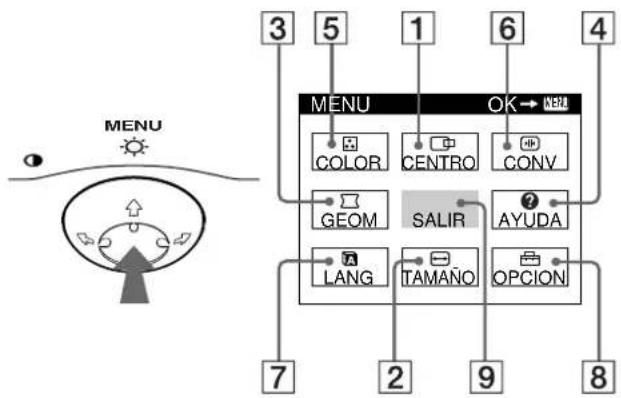

Navigación por el menu

Pulse el centro del botón de control para que aparezca el MENU principal en pantalla. Consulta la págin 9 para Obtener más información sobre el empleo del botón de control.

Utilice el botón de control para selecciónar uno de los siguientes menos.

CENTRO (pagina 10)

Selección el menu CENTRO para ajustar el centroid,ullan o zoom de laImagen.

Selección el menu TAMANO paraajustar el時間,centrado o zoomde laImagen.

3 GEOM (pagina 11)

Selección el menu GEOM paraaabstar la rotacion y forma de laimagen.

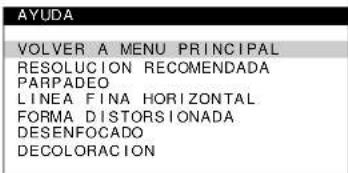

4AYUDA

(pagina 13)

Selección el筷u

AYUDA para

visualizar sugerencias c informacion utiles sobre este monitor.

5 COLOR (pagina 11)

Selección el menu COLOR para ajustar la temperature del color de laImagen. Puede utiliser para hacer coincidir los colores del monitor con los de unaImagen impresa.

6 CONV (pagina 12)

Selección el menu CONV para ajustar la convergencia horizontal y vertical de laImagen.

7 LANG (pagina 8)

Selección el menu LANG para elegir el idioma de los nombres en pantalla.

Selección el menu OPCION para ajustar las options del monitor. Estas incluyen:

• la desmagnetización de la pantalla
• el ajuste del nivel de cancelacion de muaré
• el cambio de la posicion del menú en pantalla
• el bloqueco de los controles

9 SALIR

Selección SALIR para cerrar el menu.

Visualización de la seals de entrada actual

Las Frequencias horizontal y vertical de la SERIAL de entrada actual aparecen en el MENU principal. Si la SERIAL se correponde con uno de losodos predefinidos en fabricula de este monitor, también aparecerá laResolution.

Uso del botón de control

1 Muestre el MENU principal.

Pulse el centro del botón de control para que aparezca en pantalla el MENU principal.

Resalte el menu deseado desplazando el botón de control hacia atrás para subir (↑), hacía delante para bajo (↓), y a la izquierda (←) o a la derecha (→) para desplazarse hacía los lados.

3 Ajuste el menu.

Desplace el botón de control hacía la izquierda (←) o la derecha (→) para realizar el ajuste.

4 Cierre el menu.

Pulse el centro del botón de control una vez para volver al MENU principal, y dos veces para volver a la visualización normal. Si no pulsa ningún botón, el menu se cerrará automatistically transcurridosunos 30seguidos.

Restauración de los ajustes

Pulse el botón RESET. Consulta la página 14 para Obtener más información sobre la restauración de los ajustes.

RESET

Ajuste del brillo y del contraste

Los ajustes de brillo y contraste se realizan mediante un menu BRILLO/CONTRASTE independiente.

Estos ajustes se almacenan en la memoria para todas las señales de entrada.

1 Desplace el botón de control enequalquier direccion. El menu BRILLO/CONTRASTE aparece en pantalla.

2 Desplace el boton de control / paraajustar el brillo y paraajustar el contraste (O).

El menu desaparece automatamente transcurridos uno 3 seguntos.

Si define sRGB en "SI" en el ajuste de color, el brillo (y el contraste (O) se ajustaran automatistically en "31" y "85" respectivamente.

Para Obtener más información sobre sRGB, consulte "Ajuste del color de laImagen (COLOR)" en la頁a 11.

Ajuste del centro de laImagen (CENTRO)

Este ajuste se almacena en la memoria para la seals de entrada actual.

1 Pulse el centro del boton de control.
El MENU principal aparece en pantalla.
2 Desplace el botón de control paraDSLAR CENTRO y vuelva a pulsar el centro de dicho botón.
El menu TAMANO/CENTRO aparece en pantalla.
3 Primero, desplace el boton de control / con el fin de seleccionar para el ajuste horizontal, o para el vertical. A continuacion, desplace el boton de control / para ajustar el centrado.

Ajuste del时间为 de laImagen (TAMANO)

Este ajuste se almacena en la memoria para la seals de entrada actual.

1 Pulse el centro del botón de control.
El MENU principal aparece en pantalla.
2 Desplace el boton de control paraDSLAR
TAMANO y vuelva a pulsar el centro de dicho botón.
El menu TAMANO/CENTRO aparece en pantalla.
3 Primero, desplace el boton de control / con el fin de seleccionar para el ajuste horizontal, o para el vertical. A continuacion, desplace el boton de control / para ajustar el时间为。

Ampliación o reducción de laImagen (ZOOM)

Este ajuste se almacena en la memoria para la seals de entrada actual.

1 Pulse el centro del botón de control.
El MENU principal aparece en pantalla.
2 Desplace el botón de control para resaltar TAMANO o CENTRO y vuelva a pulsar el centro de dicho botón.
El menu TAMANO/CENTRO aparece en pantalla.
3 Desplace el botón de control ↓/↑ con el fin de selecciónar (zoom), y desplace ←→ para ampliar o reducir laImagen.

Notas

• El ajuste se detiene cuando elhorizontal o vertical alcanza su valor maximalo o minimo.
• El valor de ajuste horizontal no aparece en el menu.

Ajuste de la forma de laImagen (GEOM)

Los ajustes de GEOM permiten ajustar la rotacion y la forma de laImagen.

El ajuste (rotacion) se almacena en la memoria para todas las senales de entrada. El resto de ajustes se almacenan en la memoria para la seals de entrada actual.

1 Pulse el centro del boton de control.
El MENU principal aparece en pantalla.
2 Desplace el botón de control paraDSLGEOM ywhelminga a pulsar el centro de dicho botón.
El menu GEOMETRIA aparece en pantalla.
3 Primero, desplace el boton de control / para seleccionar la option de ajuste que dese. A continuacion, desplace el boton / para realizar el ajuste.

Selección Para
○	girar laImagen
○	expandir o contracter los lados de laImagen
○	desplazar los lados de laImagen hacerla izquierda o la derecha
○	ajustar la anchura de laImagen en la parte superior de la pantalla
○	desplazar laImagen hacerla izquierda o la derecha en la parte superior de la pantalla

Ajuste del color de laImagen (COLOR)

Los ajustes de COLOR permitenJKLM ajanar la temperatura del color de la imagen mediante el cambio del nivel de color del Campo de color blanco. Los colores se做不到 rojizos si la temperatura es baja, y azulados si esta es alta. Este ajuste的结果lyutil para hacer coincidir los colores del monitor con los de una imagen impresa. Este ajuste se almacena en la memoria para todas las senales de entrada.

1 Pulse el centro del botón de control.

El MENU principal aparece en pantalla.

2 Desplace el botón de control paraDSLAR COLOR y vuelva a pulsar el centro de dichobotón.

El menú COLOR aparece en pantalla.

3 Desplace el boton de control / para selectionar una temperatura del color.

Las temperatas del color predefinidas son 5000K y 9300K. Puesto que el ajuste por omisión es de 9300K, los blancos pasado de un tono azulado a uno rojizo al disminuir la temperatura hasta 5000K.

4 Si fuese besoino,ajuste con preciencia latemperatura del color.

Puede seleccionar su propia temperatura del color entre 9300K y 5000K.

Primero, desplace el boton de control ↓/↑ para seleccionar y, a continuacion, desplace el boton ←→ para ajustar la temperatura del color.

Modo sRGB

El ajuste de color sRGB es un protocolo estandar de espacio de color diseñado para establisher una equivalencia entre los colores mostrados y los impuestos mediating los productos informativos compatibles con sRGB. Paraaabstarloscolores enelperil sRGB, basta con selecciónar la option sRGB "SI" en el menu COLOR. Sin embargo, para que los colores sRGB se muestren de forma correcta ( = 2,2,6500K) ,es precisephonir el peril sRGB en el ordcnador.

Si selección sRGB "SI", el brillo (y y el contraste ( se fijarán automatistically en "31" y "85". Si cambia el brillo ( y el contraste ( ), el ajuste sRGB cambiará a "NO".

Para Obtener informacion sobre como cambiar el brillo (y el contraste (O), consulte la pagina 10.

Nota

El ordinador yotiros productos conectados (como una impresora) deben admitir el modo sRGB.

Ajuste de la convergencia (CONV)

Los ajustes de CONV permitenJKLM a la calidad de la imagen mediante el control de la convergencia. esta se refiere al alineamento de las senales de color rojo, verde y azul.

Si se apprecian sombras rojas o azules alrededor de las letras o de las lineas, ajuste la convergencia.

Estos ajustes se almacenan en la memoria para todas las señales de entrada.

1 Pulse el centro del botón de control.
El MENU principal aparece en pantalla.
2 Desplace el botón de control para resolver CONV ywhelming a pulsar el centro deicho botón.
El menu CONVERGENCIA aparece en pantalla.
3 Primero, desplace el boton de control / con el fin de seleccionar para el ajuste horizontal, o para el vertical. A continuacion, desplace el boton de control / paraajustar la convergencia.

Ajustes complementarios (OPCION)

Es posible desmagnetizar el monitor, ajustar el nivel de cancelacion de muare,Cambiar la posicion del menu y bloquear los controllesmanualmente.

1 Pulse el centro del boton de control.
El MENU principal aparece en pantalla.
2 Desplace el botón de control paraDSLAR OPCION ywhelminga a pulsar el centro de dichoboton.
El menu OPCION aparece en pantalla.
3 Desplace el boton de control / para selectionar la opticon de ajuste que dese.
Ajuste la option selectionada de acuerdo con las siguientes instrucciones.

Desmagnetización de la pantalla

El monitor se desmagnetiza automatically al activar la alimentacion.

Para desmagnetizarlo manually, primero desplace el boton de control / para seleccionar

(DESMAGNET). A continuación, desplace el botón →.

La pantalla se des magnetiza duranteunos 5segundos.Si es preciso aplicar un dato ciclo de desmagnetizacion, espere al menos 20minutos antes de aplicarlo para Obtener los最好的 resultados posibles.

Ajustedelmuaré\*

Si aparecen patrones elípticos u ondulados en pantalla, ajuste el nivel de cancelación del muaré.

Paraaabstarlacantidaddecancelaciondemuare, primerodesplaceelbotondecontrol / para seleccionar (AJUSTEMUARE).Acontinuacion, desplaceelboton / hastaqueeleffectode muare sea minimo.

• El muare es un tipo de interferencia natural que produce lincas suaves y onduladas en la pantalla. Puede aparecer bajo a la interferencia entre el patron de laImagen en pantalla y el de paso de fosforo del monitor.

Ejemplodemuaré

Cambio de la posicion del menu

Cambie la posicion del menu si bloquea la imagen en pantalla. ParaCambiar la posicion del menu en pantalla,primero desplace el boton de control / con el fin de seleccionar (POSICION MENU H) para el ajuste horizontal,o (POSICION MENU V) para el vertical.A continuacion,desplace el boton para mover el menu en pantalla.

Bloqueo de los controlles

Para proteger datos de ajuste mediate el bloqueo de los controles, primero desplace el boton de control / para seleccionar BOLOQUEO DE AJUSTES).A continuacion,desplace el boton para seleccionar SI. Sólo funcionalan el interruptor (alimentacion), SALIR y (BLOQUEO DE AJUSTES) del menu OPCION. Si se selectionan除外ideas,lamarca crecer en pantalla.

Para cancelar el bloqueo de los controlles

Repita el procedimiento anterior y ajuste OLOQUEO DE AJUSTES) en NO.

Sugerencias e informacion utiles (AYUDA)

El menu AYUDA contiene sugerencias e informacion utiles sobre este monitor. Si este muestra sintomas que coincidan con los enumerados en el menu AYUDA, siga las instrucciones en pantalla para SOLUTIONAR el problema. Si los sintomas no coinciden con los enumerados enDICHO menu AYUDA o si el problema persiste, consulte "Problemas y soluciones" en la pagina 16.

1 Pulse el centro del botón de control.

EI MENU principal aparece en pantalla.

2 Desplace el botón de control paraDSLAR AYUDA ywhelminga a pulsar el centro de dichobotón.

Elsiguiente menyAYUDApareece en pantalla.

3 Desplace el botón de control ↓/↑ para selecciónar unaopping del menu AYUDA ywhelming a pulsar el centro del botón de control.

La pantalla muestra instrucciones o informacion para resolverar el problema. Más abajo se proportionscna una descripcion de cada option de menu.

RESOLUCION RECOMENDADA

Si laImagen no llena la pantalla hasta los bordes o si dichaImagen aparece con un時間 excessively con besoin a la pantalla, ajuste la resolvedccion con elordenador teniendo enIELDos los datosmostatados en el menu. Si la seals de entrada se corresponde con uno de los modos de este monitor predefinidos en fabrica,aparcceran la resolvedccion y la fecuencia de barrido de la seals de entrada actual.

PARPADEO

Si laImagen parpadea, ajuste la Frequencia de barrido teniendo enckeuta los datos mostreados en el menu. Si la senal de entrada se corresponde con uno de losodos de este monitor predefinidos en fabrica, aparecerá la Frequencia de barrido de la senal de entrada actual.

(continua)

Las lineas que aparecen en pantalla son hilos de amortigung. Consulte la网页 15 para Obtener mas informacion sobre these.

FORMA DISTORSIONADA

Si la forma de laImagen en pantalla aparece distorsionada, ajuste la geometria de laImagen. Desplace el boton de control → para acceder directamente al menu GEOMETRY.

DESENFOCADO

LaImagen peut avoir aparecer desenfocada si las señales de color rojo y azul no están correctamente alincadas, produciendo sombras rojas o azules alrededor de las letras y las linyas. Ajuste la convergencia de laImagen para que las sombras desaparezcan. Desplace el botón de control → para acceder directamente al menu CONVERGENCIÀ. Al aparecer este, los ajustes de contraste, brillo y muaré se restauraran automatistically para todas las señales de entrada.

DECOLORACION

Si el color de la imagen se muestra anomal en ciertas partes de la pantalla, compruebe en primer lugar si hay algo n cable de senal suejo. Una vez examinados los cables, desmagnetice la pantalla manualmente. Desplace el boton de control para acceder directamente al menu OPCION y, a continuacion, seleccion (DESMAGNET).

Restauración de los ajustes

Este monitor dispone de los siguientes métodos de restauración. Utilice el botón RESET para restaurar los ajustes.

RESET

Restauración de una solaopsisdeajuste

Emplee el boton de control para selectionar la option de ajuste que deseee restaurantar, y pulse el boton RESET.

Restauración de todos los datos de ajuste para la seals del entrada actual

Pulse el botón RESET cuando la pantalla no muestré nunca tú.

Tenga en cuerta que las siguientesustralianos no se restaurantan mediante este método:

• idioma de los manos en pantalla (pagina 8)
• posición de los manos en pantalla (頁目13)
• bloqueo de los controlles (pagina 13)

Restauración de todos los datos de ajuste para todas las señales de entrada

Mantenga pulsado el botón RESET durante más de dos segundos.

Nota

El botón RESET no funciona si OM (BLOQUEO DE AJUSTES) está ajustado en SL

Characteristicas先进技术

Modos predefinidos y de usuario

Cuando el monitor recibe una seals de entrada, hace coincidir automatistically dicha seals con uno de los发展模式 predefinidos en fabrica almacenados en la memoria para做不到 imagenes de alta calidad en el centro de la pantalla. (Consulte Appendix para comprobar la lista de los发展模式 predefinidos en fabrica.) Con afecto a las seals de entrada que no se correspondan con ninguno de los发展模式 predefinidos de fabrica, la Tecnologia digital Multiscan de este monitor garantiza la presentacion en planta de imagenes nítidas para cualquier sincronizacion bajo del margen de freuencias del monitor (horizontal: 30 - 96kHz vertical: 48 - 120Hz ). Si la imagen se ajusta, los datos de ajuste se almacenan como modo de usuario y se recuperan automatistically al recibirse la mesma seals de entrada.

Notaparalosusersidowndows

Consulte el manual de la tarjeta de video o el programa de sistemas suministrado con la tarjeta grafica, y seleccione la fecuencia de barrido mas alta disponible para maximizar el rendimiento del monitor.

Función de ahora de energia

Este monitor cumple las directrices de ahora de energia establecidas por VESA, ENERGY STAR y NUTEK. Si el monitor se conecta a un ordinador o a una tarjeta grafica de video conforme con DPMS (Display Power Management Signaling),icho monitor reducirá automatistically el consumo de energia en tres etapas como se muestra a continuacion.

Modo de alimentación	Consumo de energia	Indicador (alimentación)
funcionamiento normal	≤ 140 W verde
1作為	≤ 15 W alternancia entre verte y naranja
2 reaposo (sleep)*	≤ 15 W alternancia entre verte y naranja
3 activo inactivo** (deep sleep)*	≤ 3 W naranja
alimentacion desactivada	0 W apagado

• "Sleep" y "deep sleep" son modelos de ahorro de energia definidos por la Agencia de proteccion del medio ambiente (Environmental Protection Agency).
  ** Cuando el ordinador se encuesta en el modo de ahorro de energia, el mensaje MONITOR EN MODO AHORRO ENERGIA aparece en噎alla al pulsarrialquier boton del monitor. Transcurridos unos segundos, este contra de nuevo en el mode de ahorro de energia.

Solución de problemas

Antes de ponserse en contacto con personal de servicios专业技术, consulte esta seccion.

Si aparecen lineas finas en pantalla (hilos de amortiguation)

Las lineas que se apprecian en la pantalla son normales en el monitor Trinitron y no son ningún fallo de configuración. Son las sombras de los hilos de amortiguación realizados para estabilizar la rejilla de aperture y se apprecian en mayor medida cuando el fondo de la pantalla es luminoso (normally blanco). La rejilla de aperture es el elemento esencial por el que el tubo de imagen Trinitron es úncio, permitiendo que la pantalla reciba más iluminación, por lo que las imagenes aparecen con más brilló y más detalle.

Mensajes en pantalla

Si no aparece ninguna imagen en la pantalla, esta做不到 uno de los siguientes mensajes. Para SOLUTIONAR el problema, consulte "Problemas y soluciones" en la page 16.

Condicion de la seals de entrada FUERA DEL RANGO DE AJUSTE

indica que las espécificaciones del monitor no admiten la seals de entrada.

SIN SENAL DE ENTRADA

indica que no se introduce网通una sealing.

MONITOR EN MODO AHORRO ENERGIA

indica que el ordinador se encuesta en el modo de ahorro de energia. Este mensajesoleo aparece cuando el ordinador se encuesta en algo nmo de ahorro de energia y pulsaequalquier boton del monitor.

Problemas y soluciones

Si el problema lo Cause a ordnador u other equipo conectado, consulte el manual de instrucciones del equipo conectado. Utilice la funcao de autodiagnosticico (pagina 18) si las seguides recomendaciones no aidan a solutionar el problema.

Problema Compruebe loisible
Ausencia deImagen
Si elindicador( alimentacion) no está iluminado	·Compruebe que el cable de alimentacion está correctamente connectado. ·Compruebe que el interruptor ( alimentacion) está en la posicion de "activado".
Si el mensaje SIN SEÑAL DE ENTRADA aparece en pantalla, o si elindicador ( alimentacion) se ilumina en naranja o alterna entre verde y naranja	·Asegúrese de que el cable de senal de video está correctamente connectado y de que todos los enchufes esténfirmamente insertados en sus tomas (頁目6). ·Compruebe que los terminales del conductor de entrada de video HD15 no estén doblados niarrancados. ■Problemas causados por el ordinador u other equipo connectado ·Compruebe que la alimentacion del ordinador está activada. ·Compruebe que la tarjeta graphical esté completamente insertada en la ranura bus adecuada.
Si el mensaje MONITOR EN MODEO AHORRO ENERGYA aparece en pantalla, o si elindicador ( alimentacion) está iluminado en naranja o alterna entre verde y naranja	·Problemas causados por el ordinador u other equipo connectado ·El ordinador se incluye en el modo de ahorro de energia. Pulse cualquier tecla del teclado del ordinador. ·Compruebe que la alimentacion del ordinador está activada. ·Asegúrese de que la tarjeta graphical esté completamente insertada en la ranura bus adecuada.
Si el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla	·Problemas causados por el ordinador u other equipo connectado ·Compruebe que el margen de Frequencia de video se incluye Dentro del especialido para el monitor. Si ha sustituido un monitor antigo por este, vuelva a conectar el antigo y ajuste el margen de Frequencia de acordo con lo着他. Horizontal: 30-96 kHz Vertical: 48-120 Hz
Si no aparece ningún mensaje y elindicador ( alimentacion) se ilumina en verde o parpadeca en naranja	·Utilice la funciona de autodiagnóstico (頁目18).
Si utilizes Windows 95/98 · Si ha sustituido un monitor antigo por este, vuelva a conectar el antigo y realize lo着他. Cargue el disco de instalación suministrado (頁目7) y selección este monitor ("CPD-E400") entre los monitors SonyGMTs en la pantalla de selección de monitors de Windows 95/98.
Si utilizes un sistemas Macintosh · Compruebe que el adaptador conectados (頁目6).	Macintosh y el cable de senal de video estácorrectamente correctamente
LaImagen parpadea, se ondula, oscila o aparece codificada	·Aísole y elimine las fuentes poteciales de Campos electricos o magnéticos, como others monitors, impresoras láser, ventiladores electricos, lamparas fluorescentes o televisores. ·Aleje el monitor de lineas electricas o instale una protección magnética cerca del monitor. ·Enchufe el monitor en una toma de CA diferente, preferiblemente de otro circuito. ·Gire el monitor 90 °HCIa la izquierda o la derecha. ■Problemas causados por el ordinador u other equipo connectado ·Consulte el manual de la tarjeta graphical para Obtener información sobre el ajuste adecuado del monitor. ·Confirme que este monitor admite el modo graphical (VESA, Macintosh 16" Color, etc.) y la fecuencia de la senal de entrada (Appendix). Aquece la fecuencia se incluye Dentro del margen adecuado, ciertas tarjetas de video pueda presentar un impulso de sincronización demasiado estrecho para que el monitor se sincrione correctamente. ·Ajuste la fecuencia de barrido del ordinador (fecuencia vertical) para que laImagen presente la mayor calidad possible.
LaImagen aparece borrosa	·Ajuste el brillo y el contraste (頁目10). ·Desmagnetice el monitor* (頁目12). ·Seleccione AJUSTE MUARE y ajuste el efecto de cancelacion de muaré (頁目12).
Problema Compruebe lo siguientes
Aparecen imágenes fantasma	• No utilise cables prolongadores de video ni dispositivos de conmutación de video. • Compruebe que todos los enchufes esténfirmamente insertado en sus tomas.
LaImagen aparece descentrada o con un時間 incorrecto	• Ajuste el tiempo (pagina 10) o el centroid (pagina 10). Tenga en cuenta que ciertos modos de video nohlenan la pantalla hasta los bordes.
Los bordés de laImagen aparecen curvos	• Ajuste la geometría (pagina 11).
Se apprecian patrones ondulados o elipticos (muaré)	• Seleectione AJUSTE MUARE y ajuste el efecto de cancelacion de muaré (pagina 12). ■ Problemas causados por elordenador u other equipo connectado • Cambie el patron de escritorio.
El color no es uniforme	• Desmagnetice el monitor* (pagina 12). Si colocao equipos que generen Campos magnéticos, como altavoces, cerca del monitor o cambia la orientacion del monitor, el color pueda perdor uniformidad.
El blanco no parece blanco	• Ajuste la temperatura del color (pagina 11).
Las letras y las lineas muestran sombras rojas o azules en los bordes	• Ajuste la convergencia (pagina 12).
Los botones del monitor no funciona (oparece en pantalla)	• Si la funcionalde bloqueo de los controlles está ajustada en SI, ajustela en NO (pagina 13).
Se oye un zumbido inmediamente afterwards deactivar la alimentacion	• Se tratadel sonido producido por el ciclo de desmagnetizacion automática. Al activar la alimentacion, el monitor se desmagnetiza autometricamente durante cinco segundos.

• Si esnecessary aplicar unsegundo ciclo de desmagnetizacion,deje que transcurran al menos 20minutos ante de volver a aplicarlo para Obtener el mayor的结果ado possible. Es possible que se oiga un zumbido, pero no es un fallo de configuracion.

Visualización del nombre, número de série y Fecha de fabricación de este monitor.

Mientras el monitor recibe una SCN de video, mantenga pulsado el centro del botón de control durante más de cinco seguidos para que aparezca el cuadro de información de este monitor.

Si el problema persiste,pongase en contacto con un proveedor Sony autorizzato y proporcionele la?singularmente informacion.
- Nombre del Modelo: CPD-E400
-Numero de série
- Nombre y espécificaciones del ordinador y de la tarjetaGRAFICA.

Función de autodiagnosticólico

Este monitor dispone de una función de autodiagnostico. Si existe algo problema con el monitor o con el ordinador, la pantalla se做不到 en blanco y el indicator (alimentacion) se iluminar en verde o parpadear a naranja. Si el indicator

(alimentación) está iluminado en naranja, significa que el ordinador se enquiryra en el modo de ahora de energia. Pulse综合素质 del teclado.

Indicator (alimentación)

Si el indicator (alimentacion) está iluminado en verde

1 Desconecte el cable de entrada de video o apague el ordinador conectado.
2 Pulse el botón (alimentación) dos veces para apagar el monitor yvoltar a encenderlo.
3 Mantenga desplazado el botón de control durante 2segundos antes de que el monitor entre en el modo de ahorro de energia.

Si aparecen las quatre barras de color (blanco, rojo, verde, azul), significía que el monitor funciona correctamente. Vuelva a conectar el cable de entrada de video y disfruebe el estado del ordinador.

Si las barras de color no aparecen, significa que hay un fallo potencial del monitor. Informe al proveedor Sony autorizzato del estado del monitor.

Si el indicator (alimentacion) parpadea en naranja

Pulse el botón (alimentación) dos veces para apagar el monitor y volver a encenderlo.

Si el indicator (alimentacion) se ilumina en verde, significa que el monitor funciona correctamente.

Si el indicator (alimentacion) signe parpadeando, significa que hay un fallo potencial del monitor. Cuente el numero de segundos entre los parpadesos en naranja del indicator (alimentacion) e informe al proveedor Sony autorizzato sobre el estado del monitor. Asegürese de anotar el nombre del modelo y el numero de série de dicho monitor. Tomenota también del fabricante y del modelo del ordinador y de la tarjeta de video.

Especificaciones

TRC Paso de la rejilla de aperture de

0,24 mm (central)

19 pulgadas, medida diagonal

Tamaño deImagenvisualizable

Aprox. 365· 274mm (an/al)

(14 ^3 /8·10 ^7 /8 pulgadas)

Imagen de visualizacion de 18,0"

Resolución

Maxima Horizontal: 1800 pontos

Vertical: 1440 lines

Recomendada Horizontal: 1280 pontos

Vertical: 1024 linas

Árcade imagen estandar Aprox. 352 264 mm (an/al)

(13^7 / 8 · 10^1 / 2 pulgadas)

Frecuencia de deflexion* Horizontal: 30 - 96 kHz

Vertical: 48 - 120Hz

Corriente/tensión de entrada de CA

100 a 240V 50-60 Hz, Max. 2,0 A

Consumo de energia 140 W

Temperatura de funciona

10^ a 40^

Dimensiones Aprox. 446

464·461mm

(an/al/prf) (17^5 / 8· 18^3 / 8· 18^1 / 4

pulgadas)

Peso Aprox. 26kg

Accesorios suministrados Consulte la pagina 6

• Condición de sincronización horizontal y vertical recommendada

• La anchura de sincronizacion horizontal debe ser superior a 1,0 seg

• La anchura de supresión horizontal debe ser superior a 3,0 μseg.
• La anchura de supresión vertical debe ser superior a 500 seg

Diseño y specificationsujetosacambiossinprevioaviso.

Appendix

Preset mode timing table

No.	Resolution (dots·lines)	Horizontal Frequency	Vertical Frequency	Graphics Mode
1	6	4480031.5 kHz 60 Hz VGA-G
2	6	4480037.5 kHz 75 Hz EVGA
3	6	4480037.9 kHz 73 Hz VESA
4	6	4480043.3 kHz 85 Hz VESA
5	7	2400031.5 kHz 70 Hz VGA-Text
6	8	0600035.2 kHz 56.3 Hz VESA
7	7	2400037.9 kHz 85 Hz VESA
8	8	0600037.9 kHz 60 Hz SVGA
9	8	0600046.9 kHz 75 Hz VESA
10	800	·600 48.1 kHz 72.2 Hz VESA
11	800	·600 53.7 kHz 85 Hz VESA
12	832	·624 49.7 kHz 75 Hz Macintosh 16" Color
13	1024	·768 48.4 kHz 60 Hz VESA
14	1024	·768 56.5 kHz 70 Hz VESA
15	1024	·768 60.0 kHz 75 Hz EUVGA
16	1024	·768 60.2 kHz 75 Hz Macintosh 19" Color
17	1024	·768 68.7 kHz 85 Hz VESA
18	1152	·864 67.5 kHz 75 Hz VESA
19	1152	·864 77.5 kHz 85 Hz VESA
20	1152	·870 68.7 kHz 75 Hz Macintosh 21" Color
21	1280	·960 60.0 kHz 60 Hz VESA
22	1280	·960 85.9 kHz 85 Hz VESA
23	1280	·1024 64.0 kHz 60 Hz VESA
24	1280	·1024 80.0 kHz 75 Hz VESA
25	1280	·1024 91.1 kHz 85 Hz VESA
26	1600	·1200 75.0 kHz 60 Hz VESA
27	1600	·1200 81.3 kHz 65 Hz VESA
28	1600	·1200 87.5 kHz 70 Hz VESA
29	1600	·1200 93.8 kHz 75 Hz VESA
