1. NOTA IMPORTANTE

Enhorabuena. Vd. posee el resultado de un cuidado diseño y de una esmerada fabricación. Agradecemos su confianza por haber elegido nuestro subgrave de instalación en techo IC SB10.

Para conseguir la máxima operatividad y su máximo rendimiento, es MUY IMPORTANTE antes de su conexión, leer detenidamente y tener muy presentes las consideraciones que en este manual se especifican. Para garantizar el óptimo funcionamiento, recomendamos que su mantenimiento sea llevado a cabo por nuestros Servicios Técnicos autorizados.

2. PRECAUCIONES

No utilice este aparato cerca del agua. No exponga los equipos a salpicaduras.

Evite colocar los equipos cerca de fuentes de calor, focos o estufas.

Utilizar únicamente los accesorios especificados por el fabricante y adecuados a cada cometido.

3. INTRODUCCIÓN

El modelo IC SB10 incorpora una cuidada selección de componentes en un diseño de uso sencillo que busca la rapidez y fiabilidad de instalación. Además ofrece una excelente reproducción sonora en graves gracias a la filosofía bafle infinito y a un transductor de excelente comportamiento.

La incorporación de transformador permite la máxima versatilidad de la unidad, pudiéndose usar de forma intuitiva tanto en aplicaciones de baja impedancia como en línea de 100V/70V, cambiando simplemente de posición el selector incorporado.

Se describen a continuación las características técnicas del IC SB10

• Unidad de refuerzo en graves de instalación en techo de 10"
  • Potencia 100W RMS @ 8Ω
• Sensibilidad (1W/1m): 96dB SPL
• Transformador incorporado: 7.5 / 15 / 30 / 60 W @100V 3.75 / 7.5 / 15 / 30W @70V
• Filtro-paso-bajos interno: fc = 150Hz
  • Diámetro externo: 335mm
  • Diámetro de corte: 307mm
• Sistema de instalación: cuatro puntos mediante pestaña giratoria. Accesorios incluidos.

4. CONEXIONADO

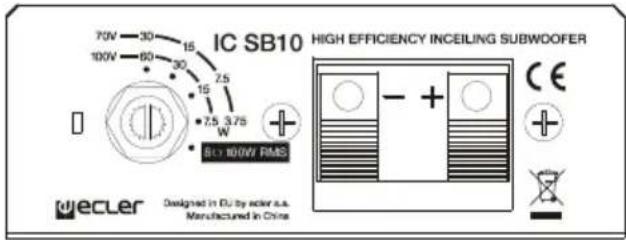

Los terminales de conexión son de tipo pinza de presión para cable pelado. Una vez conectado, basta seleccionar el modo y potencia de trabajo de la unidad mediante un simple destornillador. Respete siempre la polaridad.

El IC SB10 se sirve de origen con el conmutador en posición 100V/70V. Si se conecta accidentalmente a un sistema de baja impedancia no producirá ningún daño al altavoz pero éste rendirá muy por debajo de sus prestaciones. En el caso de conectar accidentalmente el altavoz a una red de 100V/70V en posición 8Ω lo dañará gravemente.

La instalación de cada unidad se lleva a cabo fácilmente mediante las 4 pestañas giratorias incorporadas. Para más información sobre el método de instalación consulte el apartado 5 del presente manual.

5. UBICACIÓN Y MONTAJE

Para la correcta instalación del producto es preciso prever la realización de orificios circulares en los lugares destinados a su ubicación así como el cableado pertinente para cada unidad.

A continuación de detallan los pasos a seguir para una correcta instalación:

1. Retire la reja protectora de la unidad mediante el gancho suministrado.
2. Realice un orificio circular en el falso techo.

Para facilitar este cometido, se suministra con cada unidad una plantilla de corte/pintado. Una vez separada en dos partes, la parte externa se puede utilizar como plantilla para marcar el orificio en el techo, mientras que el disco interno se podrá utilizar para proteger el cono del altavoz si se desea pintar la parte de plástico de otro color.

1. Realizar la conexión de los cables existentes en la instalación con la unidad mediante las pinzas de presión.
2. Insertar el altavoz en el orificio practicado. Sostener la unidad con una mano e introducirlo en su posición teniendo cuidado de que las 4 pestañas giratorias queden en posición retraída.
3. Apriete cada uno de los 4 tornillos accesibles desde el frontal de la unidad. El altavoz quedará entonces fijado en su posición final.
4. Coloque la reja protectora.

Cada modelo IC SB10 se suministra con un conjunto de accesorios que facilitan su instalación en falso techo montado en perfilería, otorgando al conjunto solidez y fiabilidad adicionales en la instalación.

• Un anillo metálico en forma de "C".

• Dos puentes de anclaje preparados para su uso en perfilería de 600mm.

• Inserte el anillo a través del agujero practicado en el techo según el procedimiento indicado en la página anterior.

• Sitúe el anillo en el orificio según se indica en el gráfico siguiente. Es importante que las aletas laterales del anillo queden posicionadas tal y como se indica.
• Introduzca los puentes de anclaje por el orificio y encájelos en las aletas laterales del anillo

metálico previamente colocado y alinéelos de manera que ambos extremos en forma de "V" descansen sobre la perfilería del techo existente.

1. Asegure al anillo los puentes así colocados mediante el uso de la tornillería suministrada.

El anillo metálico que se suministra puede ser útil incluso para uso en techos no suspendidos, ya que distribuye el peso de la unidad uniformemente sobre la superficie de contacto.

Nota: dado su rendimiento, la unidad IC SB10 puede general vibración substancial que puede darse el caso que se transmita a través de los materiales y estructuras del techo en que se instale. Dependiendo de ellos, resulta recomendable el uso de materiales amortiguadores, como por ejemplo neopreno, para eliminar vibraciones indeseadas.

6. PINTADO

El IC SB10 está preparado para ser pintado, de modo que sea factible su instalación sea cual sea el criterio estético del recinto al que esté destinado su uso.

A continuación se detalla el proceso a seguir a tal efecto:

1. Retire la reja protectora de la unidad mediante el gancho suministrado

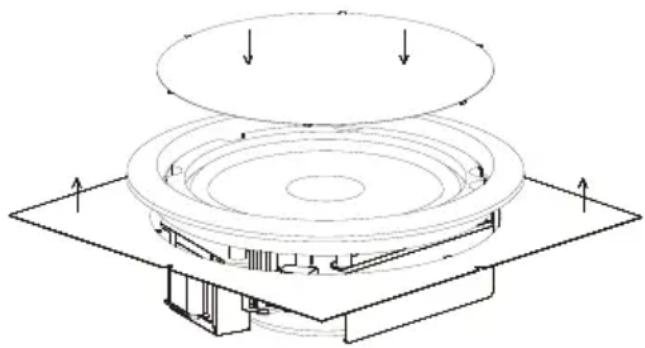

2. Una vez separada la plantilla de corte/pintado en dos partes, utilice el disco interno para proteger el cono del altavoz colocándolo sobre él de manera que quede ajustado. Las puntas que han quedado en el disco después de la separación de la plantilla en dos partes facilitan el ajuste. La parte exterior de la plantilla se puede colocar por la parte

posterior del altavoz ajustada al círculo de plástico, para proteger la zona trasera de salpicaduras en caso de pintar con spray.

1. Pinte la reja protectora y el altavoz por separado, cuidando que no queden obstruidos los pequeños agujeros de la reja. Utilice pinturas adecuadas de secado al aire.
2. Una vez la pintura esté seca, retire las protecciones y la unidad está lista para ser instalada.
