MANUAL DE USUARIO DWM3770X Tripp Lite

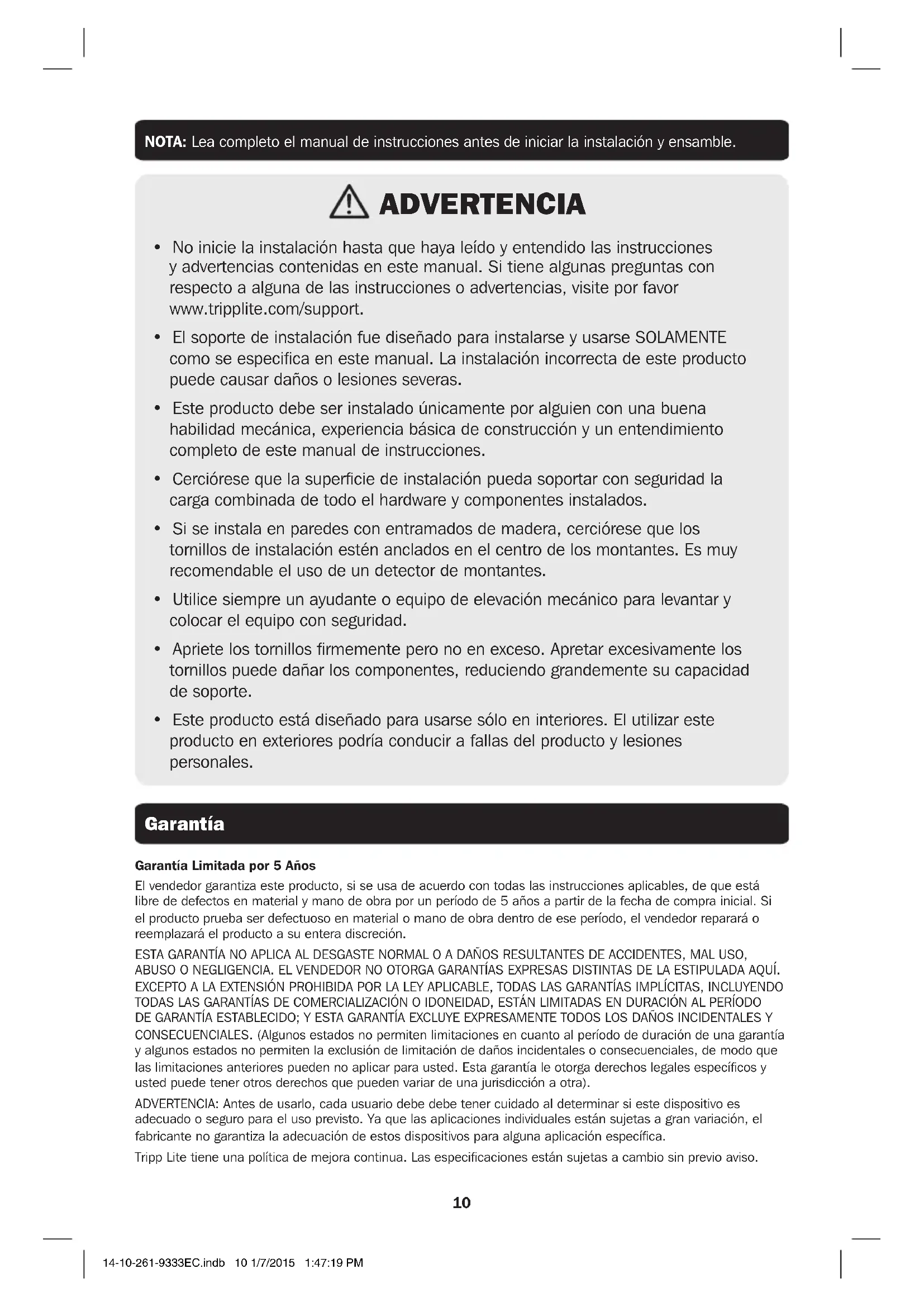

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene algunas preguntas con respecto a alguna de las instrucciones o advertencias, visite por favor www.tripplite.com/support.

• El soporte de instalación fue diseñado para instalarse y usarse SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.

• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.

• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el hardware y componentes instalados.

• Si se instala en paredes con entramados de madera, cerciórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recomendable el uso de un detector de montantes.

• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.

• Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente los tornillos puede dañar los componentes, reduciendo grandemente su capacidad de soporte.

• Este producto está diseñado para usarse sólo en interiores. El utilizar este producto en exteriores podría conducir a fallas del producto y lesiones personales. Garantía Limitada por 5 Años El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. ESTA GARANTÍA NO APLICA AL DESGASTE NORMAL O A DAÑOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA AQUÍ. EXCEPTO A LA EXTENSIÓN PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES Y CONSECUENCIALES. (Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra). ADVERTENCIA: Antes de usarlo, cada usuario debe debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica. Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. 14-10-261-9333EC.indb 10 1/7/2015 1:47:19 PM11 Accesorios y Partes Incluidas en el Empaque IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.tripplite.com/support para solicitar servicio. Soporte de Pared (x1) Plantilla (x1) Soporte de Adaptador (x2) M5X14 (x4) M8X30 (x4) Tornillo de Anclaje (x6) Anclaje para Concreto (x6) Arandela D6 (x6) M6X14 (x4) Arandela (x4) M8X20 (x4) Espaciador Pequeño (x8) M6X30 (x4) Espaciador Grande (x4) Paquete M Paquete W 14-10-261-9333EC.indb 11 1/7/2015 1:47:19 PM12

1a. Instalación sobre Pared con Entramado de Madera Se ajusta a travesaños de 406 mm [16”] Arandela D6PlantillaTornillo de Anclaje

Encuentre y marque la posición exacta de los orificios de instalaciónAtornille el soporte de pared en la paredBarrene los orificios piloto ADVERTENCIA

• Cerciórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recomendable usar un detector de montantes.

• Los instaladores son responsables de proporcionar los accesorios para otros tipos de soluciones de instalación.

• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada del equipo y los accesorios y componentes agregados.

Tornillo de Anclaje Marque la posición exacta de los orificios de instalación Atornille el soporte de pared en la pared Barrene los orificios piloto ADVERTENCIA

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm (1-3/8”) a fin de sujetar los anclajes para concreto. ¡No taladre en las uniones de mortero! Asegúrese de instalar la placa de pared ensamblada con los taquetes para concreto, arandelas D6 y tornillos de anclaje incluidos en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 25 mm (1”) hacia el centro del bloque en cada extremo. Se sugiere utilizar un taladro eléctrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrar en una sección hueca.

• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada del equipo y los accesorios y componentes agregados.

2. Instale los Soportes del Adaptador

Parte Superior 14-10-261-9333EC.indb 14 1/7/2015 1:47:20 PM15 Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo a la distribución del panel posterior de la pantalla.

• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.

• Asegure firmemente los soportes adaptadores en la pantalla usando los tornillos y cualquier otro componente accesorio necesario incluido en la unidad. No apriete excesivamente los tornillos.

2. Instale los Soportes del Adaptador

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.

• Si tiene alguna pregunta, visite por favor a www.tripplite.com/support.

Ajuste a la posición o inclinación deseada. +15° – 15° +5° – 5° 120°

3. Cuelgue la Pantalla sobre el Soporte de Pared

Pared Pared Pernos de Seguridad Usando un ayudante o equipo mecánico de elevación, cuelgue la pantalla con los soportes del adaptador acoplados sobre la parte superior de la placa del conjunto de brazo del soporte de pared. Usando un desatornillador Phillips, apriete los dos tornillos de seguridad en la parte inferior de los soportes del adaptador para asegurar la unidad. 14-10-261-9333EC.indb 16 1/7/2015 1:47:21 PM17 Manuel de l’utilisateur Montage mural pour écran plat de mouvement complet
