MANUAL DE USUARIO B02100019HD2 Tripp Lite

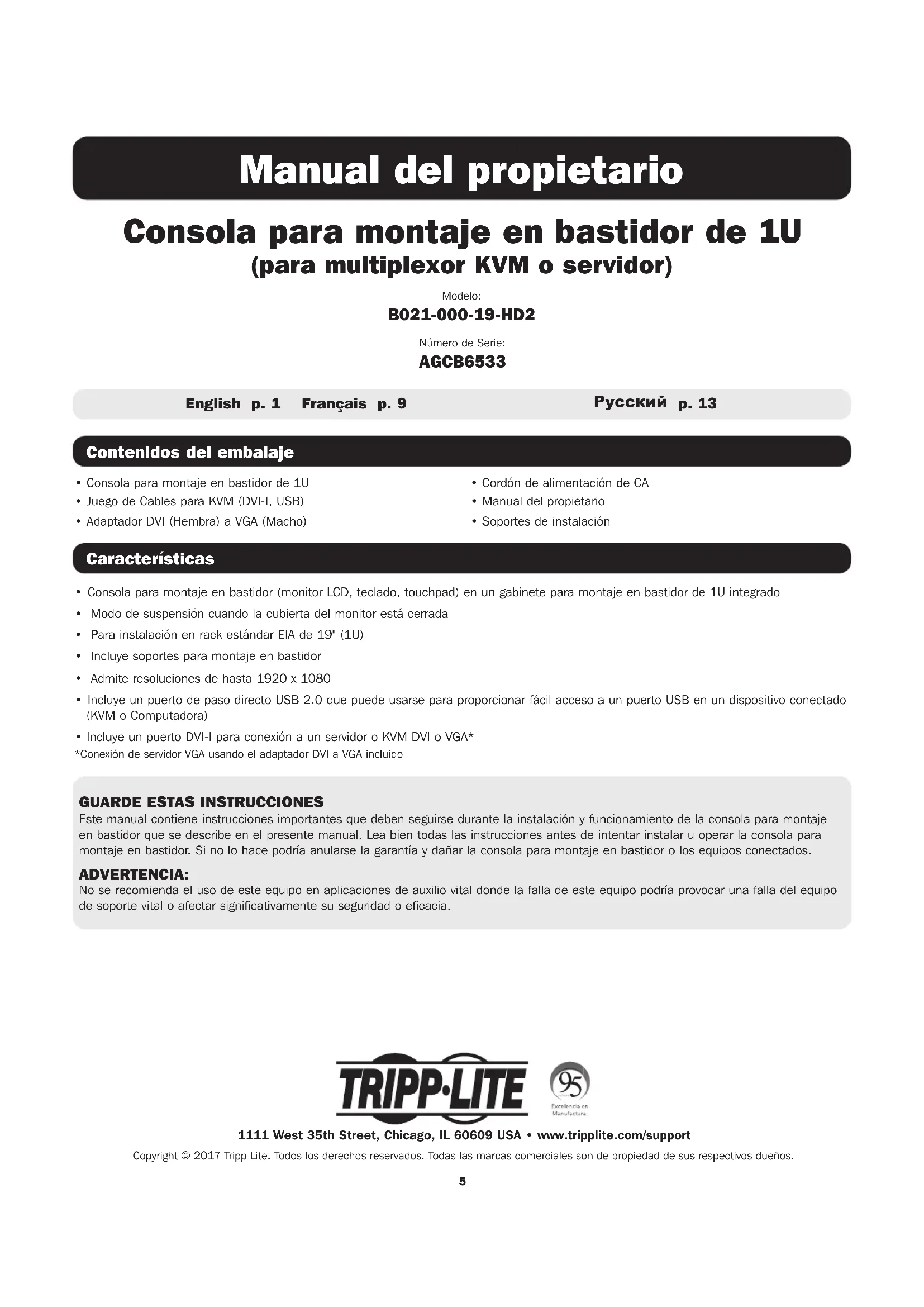

Manual del propietario

Consola para montaje en bastidor de 1U (para multiplexor KVM o servidor)

Modelo:

B021-000-19-HD2

Número de Serie:

AGCB6533

English p. 1 Français p. 9

Русский р. 13

Contenidos del embalaje

• Consola para montaje en bastidor de 1U
• Juego de Cables para KVM (DVI-I, USB)
• Adaptador DVI (Hembra) a VGA (Macho)

• Cordón de alimentación de CA
- Manual del propietario
- Soportes de instalación

Características

• Consola para montaje en bastidor (monitor LCD, teclado, touchpad) en un gabinete para montaje en bastidor de 1U integrado
• Modo de suspensión cuando la cubierta del monitor está cerrada
• Para instalación en rack estándar EIA de 19" (1U)
• Incluye soportes para montaje en bastidor
• Admite resoluciones de hasta 1920 x 1080
• Incluye un puerto de paso directo USB 2.0 que puede usarse para proporcionar fácil acceso a un puerto USB en un dispositivo conectado (KVM o Computadora)
• Incluye un puerto DVI-I para conexión a un servidor o KVM DVI o VGA*
  *Conexión de servidor VGA usando el adaptador DVI a VGA incluido

GUARDE ESTAS INSTRUCCIONES

Este manual contiene instrucciones importantes que deben seguirse durante la instalación y funcionamiento de la consola para montaje en bastidor que se describe en el presente manual. Lea bien todas las instrucciones antes de intentar instalar u operar la consola para montaje en bastidor. Si no lo hace podría anularse la garantía y dañar la consola para montaje en bastidor o los equipos conectados.

ADVERTENCIA:

No se recomienda el uso de este equipo en aplicaciones de auxilio vital donde la falla de este equipo podría provocar una falla del equipo de soporte vital o afectar significativamente su seguridad o eficacia.

TRIPP·LITE

Copyright © 2017 Tripp Lite. Todos los derechos reservados. Todas las marcas comerciales son de propiedad de sus respectivos dueños.

Introducción

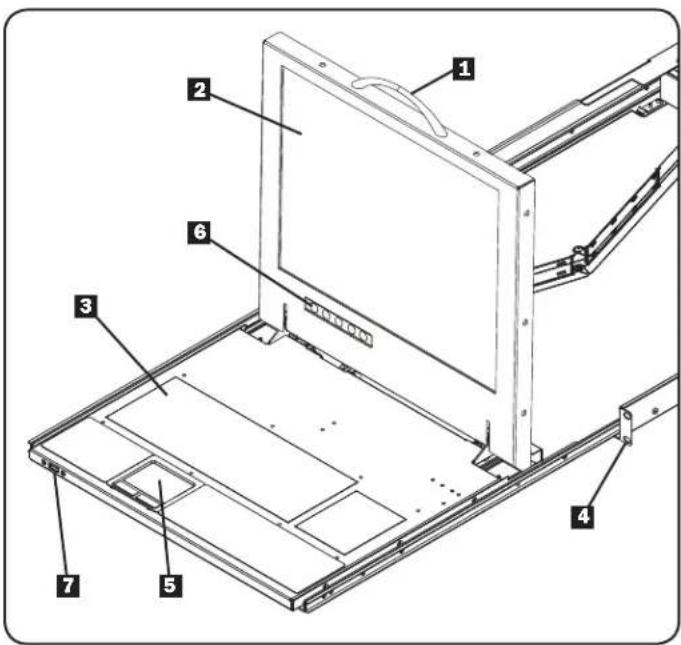

Vista frontal

1 Manija: Tírela para deslizar y sacar el módulo; empújela para deslizar e introducir el módulo.
2MonitorLCD:Después de deslizar y sacar el módulo, levante la tapa para poder acceder al monitor LCD, al teclado y al touchpad.
3 Teclado
4 Soportes para monta en bastidor: Los soportes fijan el chasis a un rack o gabinete estándar EIA de 19".
5 Touchpad de 2 botones: Presione el botón de la izquierda para hacer la función del botón izquierdo del mouse, presione el botón de la derecha para la función del botón derecho del mouse. Desplácese hacia arriba y hacia abajo de la pantalla pasando el dedo hacia arriba o hacia abajo del extremo derecho del touchpad.
6 Controles de la consola y la pantalla LCD: Los controles que se encuentran aquí incluyen el botón de encendido/apagado de la consola y los botones que se utilizan para controlar el ajuste de la posición y la imagen de la pantalla LCD.
7 Puerto USB de Paso Directo: Este puerto está inactivo hasta que se use un cable USB A macho/macho (Modelo Tripp Lite de la serie UR020) para conectar el puerto USB de paso directo localizado en la parte posterior de la consola a un puerto USB en una computadora o KVM. Cuando está activo, un dispositivo USB conectado al frente de la consola estará disponible para usarse con la computadora o KVM conectado.

Vista posterior

1 Sección de puerto de la consola: Conecta la consola a su servidor o KVM con el kit de cables KVM incluidos.
2 Toma de alimentación: Aquí se enchufa el cordón de alimentación de CA.
3 Puerto USB de Paso Directo: Este puerto está conectado al puerto USB de paso directo en el frente de la consola. El puerto de paso directo localizado al frente está activo cuando un cable USB A macho/macho (modelo Tripp Lite de la serie UR020) es conectado entre el puerto de paso directo en la parte posterior y un puerto USB en un KVM o servidor.

Montaje en bastidor

Consola para montar en rack 1U de Tripp Lite está diseñado para montarlo en un sistema de rack de 1U. En las secciones a continuación se explican las diversas opciones de montaje.

Montaje en bastidor de 4 postes estándar

Los soportes estándar para instalación en rack que vienen acoplados a la unidad le permiten ser instalado en racks de 1U estándar EIA por un solo individuo.

1 Deslice y saque los soportes de montaje posteriores de la consola y monte ambos soportes (separados de la consola) en la parte posterior interna de un sistema de rack estándar de 1U utilizando tornillos provistos por el usuario.
2 Deslice suavemente la consola en los dos soportes de instalación posterior en el rack. Asegure la consola en su sitio insertando tornillos suministrados por el usuario.

Montaje en bastidor de 2 postes

Consola para montar en rack 1U de Tripp Lite también puede montarse en un rack de 2 postes usando el kit opcional para montaje en bastidor de 2 postes (Modelo Tripp Lite B019-000). Los accesorios para montaje permiten que la consola pueda operarse con el cajón en cualquier posición. El kit proporciona mayor estabilidad e impide que la estructura del rack gire. Consulte el Manual de proprietario B019-000 para obtener instrucciones detalladas de montaje.

Refiérase a los diagramas de instalación abajo, conforme realiza estos pasos.

Nota: Asegúrese de que la energía a la computadora o al multiplexor KVM esté apagado antes de proceder con la instalación.

1 Usando el juego de cables incluido, conecte el conector DVI marcado CONSOLE al puerto DVI en la parte posterior de la consola.
2 Conecte el conector DVI marcado SERVER al puerto DVI en su servidor o KVM.

Nota: Si está conectándose a una computadora con un puerto VGA, use el adaptador DVI-I a VGA incluido. Si su servidor o KVM usa un puerto DVI-D, necesitará un adaptador DVI-I a DVI-D como el P118-000 de Tripp Lite (vendido por separado). Para conectar a su servidor o KVM que use un puerto HDMI, necesitará un adaptador DVI a HDMI como el P132-000 de Tripp Lite (vendido por separado).

3 Conecte el conector USB on the lado de SERVER del juego de cables incluido en su servidor o KVM

Nota: Aunque los KVMs contienen dos puertos USB de consola para teclado y mouse, puede enchufar el conector USB del juego de cables en cualquier puerto

4 Retire las cubiertas de USB de cada uno de los puertos USB de paso directo. Conecte el puerto USB de paso directo localizado en la parte posterior de la consola a un puerto USB en una computadora o KVM usando un cable USB A macho/macho, como la serie UR020 de Tripp Lite. Conecte un dispositivo USB al puerto USB de paso directo localizado al frente de la consola.

Nota: Los puertos de paso directo no se conectan a los elementos internos de la consola (el teclado, el panel táctil o la consola).

5 Conecte el cable de energía al enchufe en la parte trasera de la consola, y luego enchúfelo al Supresor de Sobretensiones, la Unidad de Distribución de Energía (PDU) o al Suministro de Energía Ininterrumpible (UPS) de Tripp Lite.
6 Encienda el multiplexor KVM o la computadora conectada.
7 Encienda la pantalla LCD oprimiendo el botón Encendido/Apagado en el panel de control del monitor integrado.

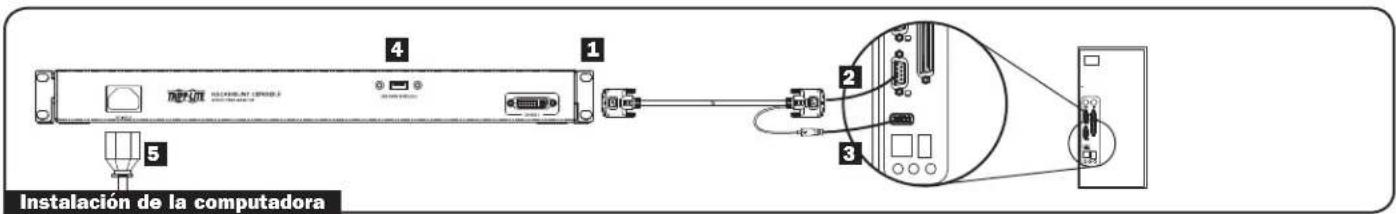

Instalación de la computadora

Nota: El diagrama siguiente muestra la conexión de una computadora con puertos USB para teclado y mouse. Para conectar a una computadora con PS/2, use un adaptador PS/2 a USB como el ODT60002 de Tripp Lite (vendido por separado).

4 1 2 3 5 Instalación de la computadora

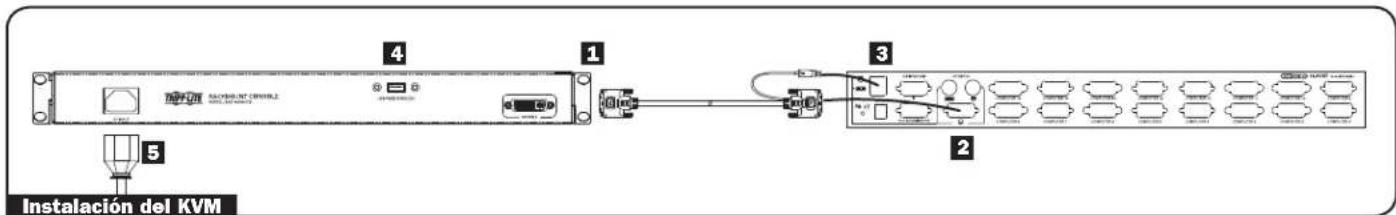

Instalación del KVM

Nota: El diagrama abajo, muestra la conexión de un multiplexor KVM B042-016. Los puertos de consola de los diferentes modelos de multiplexores KVM se pueden ubicar en cualquier otra parte de la unidad.

4 1 3 2 5 Instalación del KVM

Especificaciones

Función Especificación

Conectores	Consola 1 x DVI-I	hembra
	Juego de Cable 1	x DVI-I macho a 1 x DVI-I macho, 1 x USB macho
	Alimentación 1 x	toma de CA IEC-60320-C14 (100-240V~, 50/60Hz)
	Comunicación 1 x	USB (Tipo A a Tipo A)
Resolución LCD 1920 x 1080; DDC2B
Entorno		Temperatura de funcionamiento: 0° a 40°C (32° a 104°F)
		Temperatura de almacenamiento: -25° a 60°C (-13° a 140°F)
		Humedad: 20 - 90% de HR sin condensación
Gabinete Metálico
Peso 12.6 kg (27.78 lb)
Dimensiones (Lar x An x Al)		69.3 x 47.7 x 4.3 cm27.28 x 18.78 x 1.7 pulg.

Garantía

GARANTÍA LIMITADA DE 1 AÑO

TRIPP LITE garantiza que sus productos no presenten fallas de materiales ni de fabricación por un período de un (1) a año a contar de la fecha de compra inicial. La obligación de TRIPP LITE conforme a esta garantía se limita a reparar o sustituir (a su juicio) los productos defectuosos. Para recibir servicio de acuerdo con esta garantía, debe obtener un número de Autorización de devolución de material (RMA) de TRIPP LITE o un centro de servicio autorizado de TRIPP LITE. Los productos deben devolverse a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los costos de transportes prepagados y deben ir con una breve descripción del problema encontrado y comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que se han dañado por accidente, negligencia o mala aplicación o que hayan sido alterados o modificados de alguna manera.

EXCEPTO LO PREVISTO EN EL PRESENTE DOCUMENTO, TRIPP LITE NO APLICA GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUYENDO GARANTÍAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten limitación o exclusión de garantías implícitas; por lo tanto, puede que la(s) limitación(es) o la(s) exclusión(es) establecidas anteriormente no se apliquen al comprador.

SALVO LO ESTABLECIDO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE DE DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES CAUSADOS POR EL USO DE ESTE PRODUCTO, AUN CUANDO SE INFORME DE LA POSIBILIDAD DE DICHO DAÑO. Específicamente, TRIPP LITE no es responsable de los costos, como pérdida de beneficios o ingresos, pérdida de equipos, pérdida de uso de equipos, pérdida de software, pérdida de datos, costos de sustitutos, reclamaciones de terceros, u otros similares.

Números de identificación de cumplimiento de la normativa

Con fines de identificación y certificaciones de los avisos reglamentarios, se ha asignado a su producto Tripp Lite un número de serie único. El número de serie se puede encontrar en la etiqueta de la placa de nombre del producto junto con todas las marcas de aprobación e información requeridas. Al solicitar información de cumplimiento con las normas para este producto, siempre consulte este número de serie. El número de serie no debería confundirse con el nombre de marca o con el número de modelo del producto.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamentos, cuando los clientes compran nuevos equipos eléctricos y electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares (esto varía dependiendo del país)
• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta fi nalmente en desecho

Tripp Lite tiene una política de mejoramiento continuo. Las especificaciones están sujetas a cambio sin previo aviso.
