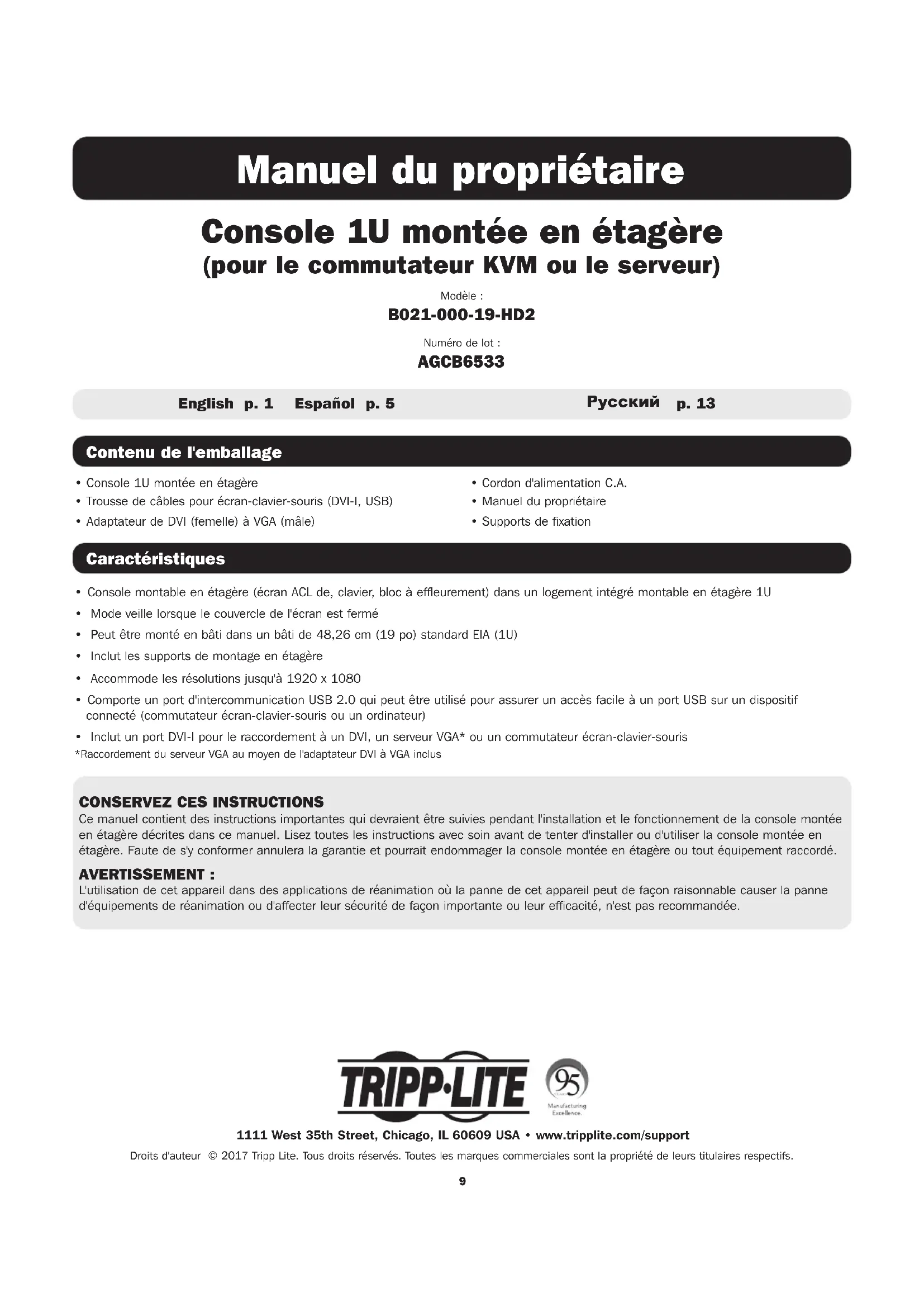

• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta fi nalmente en desecho Tripp Lite tiene una política de mejoramiento continuo. Las especificaciones están sujetas a cambio sin previo aviso. Garantía 1111 West 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support9 Manuel du propriétaire Console 1U montée en étagère (pour le commutateur KVM ou le serveur) Modèle : B021-000-19-HD2 Numéro de lot : AGCB6533 1111 West 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Droits d'auteur © 2017 Tripp Lite. Tous droits réservés. Toutes les marques commerciales sont la propriété de leurs titulaires respectifs. Contenu de l'emballage Caractéristiques

• Console montable en étagère (écran ACL de, clavier, bloc à effleurement) dans un logement intégré montable en étagère 1U
• Mode veille lorsque le couvercle de l'écran est fermé• Peut être monté en bâti dans un bâti de 48,26 cm (19 po) standard EIA (1U)• Inclut les supports de montage en étagère• Accommode les résolutions jusqu'à 1920 x 1080
• Comporte un port d'intercommunication USB 2.0 qui peut être utilisé pour assurer un accès facile à un port USB sur un dispositif connecté (commutateur écran-clavier-souris ou un ordinateur)• Inclut un port DVI-I pour le raccordement à un DVI, un serveur VGA* ou un commutateur écran-clavier-souris*Raccordement du serveur VGA au moyen de l'adaptateur DVI à VGA inclus

CONSERVEZ CES INSTRUCTIONS

Ce manuel contient des instructions importantes qui devraient être suivies pendant l'installation et le fonctionnement de la console montée en étagère décrites dans ce manuel. Lisez toutes les instructions avec soin avant de tenter d'installer ou d'utiliser la console montée en étagère. Faute de s'y conformer annulera la garantie et pourrait endommager la console montée en étagère ou tout équipement raccordé.

L'utilisation de cet appareil dans des applications de réanimation où la panne de cet appareil peut de façon raisonnable causer la panne d'équipements de réanimation ou d'affecter leur sécurité de façon importante ou leur efficacité, n'est pas recommandée. English p. 1 Español p. 5

• Console 1U montée en étagère• Trousse de câbles pour écran-clavier-souris (DVI-I, USB)• Adaptateur de DVI (femelle) à VGA (mâle)• Cordon d'alimentation C.A.• Manuel du propriétaire• Supports de fixation10 Introduction Vue avant

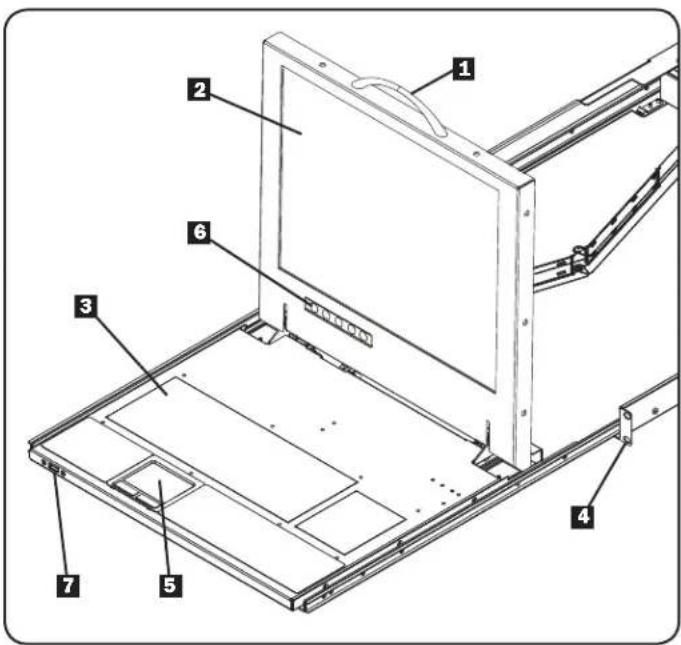

Poignée : Tirez pour glisser le module vers l'extérieur ; poussez pour glisser le module à l'intérieur.

Écran ACL (à cristaux liquides) : Après avoir retiré le module, retournez le couvercle pour avoir accès à l'écran ACL, au clavier et au bloc à effleurement.

Supports de montage en étagère : Les supports maintiennent le châssis à un bâti de 48,26 cm (19 po) standard EIA ou à un boîtier pour bâti.

Bloc à effleurement : Appuyer sur le bouton gauche pour cliquer à gauche, appuyer sur le bouton droit pour cliquer à droite. Faire défiler l'écran de haut en bas en faisant parcourir le doigt en haut ou en bas du côté droit extrême du touchpad.

Commandes de la console et de l'ACL : Les commandes situées ici comprennent le bouton marche/arrêt de la console et les boutons utilisés pour commander la position et réglage de l'image de l'écran ACL.

Port d'intercommunication USB : Ce port est inactif jusqu'à ce qu'un câble mâle/mâle USB A (Tripp Lite de série UR020) soit utilisé pour connecter le port d'intercommunication à l'arrière de la console à un port USB sur un ordinateur ou un commutateur écran-clavier-souris. Lorsque le port est actif, un dispositif USB connecté à l'avant de la console sera alors prêt à être utilisé avec l'ordinateur ou le commutateur écran-clavier-souris connecté. Vue arrière

Section du port de console : Connecte la console à votre serveur ou au KVM avec la trousse de câbles du KVM (incluse).

Prise d'alimentation : Le cordon d'alimentation C.A. (secteur) se branche ici.

Port d'intercommunication USB : Ce port est connecté au port d'intercommunication USB sur le devant de la console. Le port d'intercommunication avant est actif lorsqu'un câble mâle/mâle USB A (Tripp Lite de série UR020) est connecté entre le port d'intercommunication à l'arrière et un port USB sur un commutateur écran-clavier-souris ou un serveur. Montage en étagère Console à montage sur bâti 1U de Tripp Lite est conçu pour être monté sur un système d'étagère 1U. Les diverses options de montage sont expliquées dans les sections qui suivent. Montage standard en étagère à 4 poteaux Les supports pour montage en bâti standards préassemblés sur l'appareil peuvent être installés dans des bâtis 1U standards EIA par une seule personne.

Glissez les supports arrière de montage vers l'extérieur de la console et montez les deux supports (séparés de la console) sur l'arrière intérieur d'un système de montage en étagère standard 1U à l'aide des vis fournies à l'utilisateur.

Glisser délicatement la console dans les deux supports montés à l'arrière du bâti. Retenir la console en place en insérant des vis fournies par l'utilisateur. Montage en étagère à 2 poteaux Console à montage sur bâti 1U de Tripp Lite peut également être monté dans une étagère à 2 poteaux en utilisant l'ensemble optionnel de montage en étagère à 2 poteaux (modèle Tripp Lite, B019-000). Le matériel de montage permet à la console d'être ouverte avec un tiroir dans n'importe quelle position. L'ensemble fournit une stabilité accrue et empêche au châssis de la console de tourner. Voir le Manuel du propriétaire B019-000 pour des instructions détaillées de montage.

Se référer aux diagrammes d'installation ci-dessous en accomplissant ces étapes. Remarque : Assurez-vous que l'alimentation vers l'ordinateur ou le commutateur clavier-écran-souris étant connecté à la console est mise hors tension avant de procéder à l'installation.

En utilisant la trousse de câbles incluse, raccorder le connecteur DVI marqué CONSOLE au port DVI à l'arrière de la console.

Raccorder le connecteur DVI marqué SERVER (serveur) au port DVI sur le serveur ou le commutateur écran-souris-clavier. Remarque : Dans le cas d'un raccordement à un ordinateur disposant d'un port VGA, utiliser l'adaptateur DVI-I à VGA inclus. Si le serveur ou le commutateur écran-clavier-souris utilise un port DVI-D, il faudra un adaptateur DVI-I à DVI-D tel que le P118-000 de Tripp Lite (vendu séparément). Pour connecter à un serveur ou un commutateur écran-clavier-souris utilisant un port HDMI, un adaptateur DVI -HDMI est requis , tel que le P132-000 de Tripp Lite (vendu séparément).

Raccorder le connecteur USB sur le côté SERVER (serveur) de la trousse de câbles incluse à un port USB sur le serveur ou le commutateur écran-clavier-souris. Remarque : Bien que les commutateurs écran-clavier-souris comportent deux ports pour console USB pour le clavier et la souris, il est possible de brancher le connecteur USB de la trousse de câbles dans l'un ou l'autre des ports.

Enlever les couvercles USB de chacun des ports d'intercommunication USB. Connecter le port d'intercommunication USB à l'arrière de la console à un port USB sur un ordinateur ou un commutateur écran-clavier-souris au moyen d'un câble mâle/mâle USB A, tel qu'un câble de série UR020 de Tripp Lite. Connecter un dispositif USB au port d'intercommunication USB sur le devant de la console. Remarque : Les ports d'intercommunication ne se connectent pas aux composants internes dans la console (le clavier, le pavé tactile ou la console).

Connectez le cordon d'alimentation à la prise à l'arrière de la console, puis branchez-le à un parasurtenseur, une unité de distribution de courant électrique (PDU) ou un système d'alimentation sans coupure (ASC) de Tripp Lite.

Mettre sous tension l'ordinateur ou le commutateur clavier-écran-souris connecté.

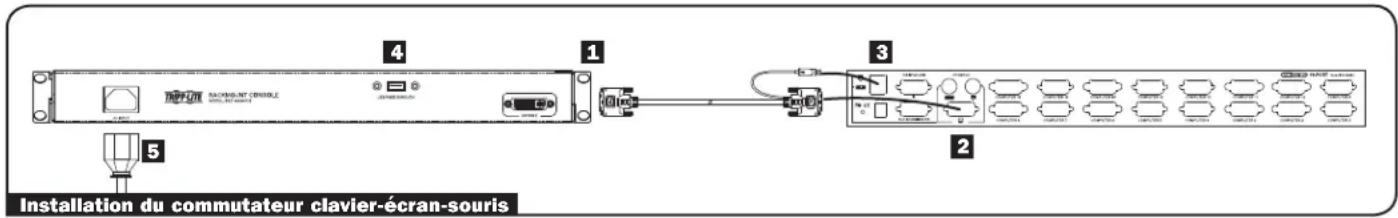

Allumez l'écran ACL en appuyant sur le bouton On/Off (Marche/Arrêt) sur le panneau de commande du moniteur intégré. Installation de l'ordinateur Remarque : Le schéma ci-dessous illustre la connexion d'un ordinateur à un clavier USB et à des ports pour souris. Pour connecter à un ordinateur PS/2, utiliser un adaptateur de PS/2 à USB, tel que le 0DT60002 de Tripp Lite (vendu séparément). Fonction Spécification Connecteurs Console 1 x DVI-I femelle Ensemble de câbles 1 x DVI-I mâle à 1 x DVI-I mâle, 1 x USB mâle Alimentation 1 prise C.A. x IEC-60320-C14 (100-240 V ~ 50/60 Hz) Communication 1 x USB (Type A à Type A) Résolution (ACL) 1920 x 1080; DDC2B Environnement Température de fonctionnement : 0° à 40°C (32° à 104° F) Température de stockage : -25° à 60° C (-13° à 140° F) Humedad: 20 - 90% de HR sin condensación Bâti Métal Poids 12.6 kg (27.78 livres) Dimensions (Lon. x Lar. x Hau.) 69,3 x 47,7 x 4,3 cm; 27,28 x 18,78 x 1,7 po. Installation Spécifications Installation du commutateur clavier-écran-souris Remarque : Le diagramme ci-dessous illustre la connexion d'un commutateur clavier-écran-souris B042-016. Les ports de la console de différents modèles de commutateurs clavier-écran-souris peuvent se trouver à un endroit différent sur l'appareil. Installation de l'ordinateur Installation du commutateur clavier-écran-souris

TRIPP LITE garantit que ses produits seront libres de défauts de matériel et de main d'oeuvre pendant une période de un (1) an à compter de la date d'achat d'origine. L'obligation de TRIPP LITE selon cette garantie est limitée à la réparation ou au remplacement (à sa seule discrétion) de tels produits défectueux. Pour obtenir un service selon cette garantie, vous devez obtenir un numéro de 'Renvoi de matériel autorisé' (RMA) de la part de TRIPP LITE ou d'un centre de réparation agréé de TRIPP LITE. Les produits doivent être renvoyés à TRIPP LITE ou à un centre de réparation agréé de TRIPP LITE avec les frais de transport prépayés et doivent être accompagnés d'une brève description du problème rencontré et de la preuve de la date et de l'endroit d'achat. Cette garantie ne s'applique pas à des machines qui auraient été endommagées par accident, négligence ou mauvaise utilisation ou qui auraient été altérées ou modifiées de quelque façon que ce soit. SAUF COMME FOURNIES DANS LA PRÉSENTE, TRIPP LITE NE FAIT AUCUNE GARANTIE, EXPRIMÉE OU IMPLICITE, Y COMPRIS DES GARANTIES DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN BUT PARTICULIER. Certains États ne permettent pas la limitation ou l'exclusion de garanties implicites ; par conséquent, la(les) limitation(s) ou les exclusion(s) ci-dessus peut/peuvent très bien ne pas s'appliquer à l'acheteur. SAUF COMME FOURNIES DANS LA PRÉSENTE, EN AUCUN CAS TRIPP LITE NE SERA CONSIDÉRÉ COMME RESPONSABLE POUR DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, INCIDENTAUX OU PORTANT À CONSÉQUENCE, DÉCOULANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AVISÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. Plus spécialement, TRIPP LITE n'est pas responsable de quelque coût que soit, tels que perte de bénéfices ou recettes, perte d'équipements, perte d'utilisation d'équipement, perte de logiciel, perte de données, coûts de substituts, réclamations de tiers, et autrement. Numéros d'identification de conformité réglementaire Dans un but de certification et d'identification de conformité réglementaire, on a affecté à votre produit Tripp Lite un numéro de série unique. Vous pouvez trouver le numéro de série sur l'étiquette du nom du produit, avec tous les marquages et informations d'approbation requis. Lorsqu'on vous demande des informations de conformité pour ce produit, reportez-vous toujours au numéro de série. Le numéro de série ne doit pas être confondu avec la plaque de nom marquée ni le numéro de modèle du produit. L’information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union européenne) Sous les directives et règlements de déchet d’équipements électrique et électronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
