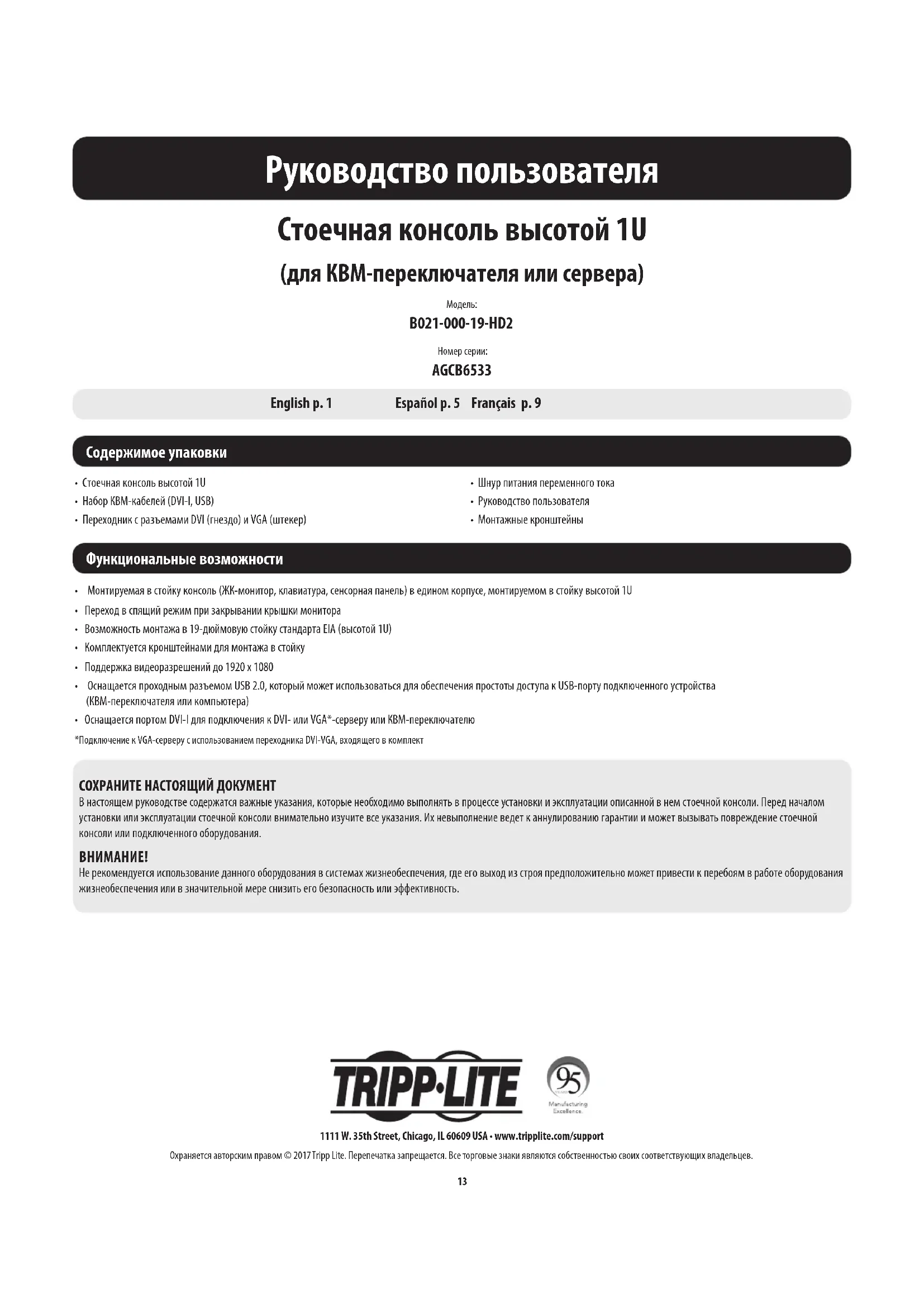

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B02100019HD2 Tripp Lite

Руководство пользователя

Стоечная консоль высотой 1U

(для КВМ-переключателя или сервера)

Модель:

B021-000-19-HD2

Номер серии:

AGCB6533

English p. 1

Español p. 5 Français p. 9

Содержимое упаковки

• Стоечная консоль высотой 1U
- Набор КВМ-кабелей (DVI-I, USB)
- Переходник с разъемами DVI (гнездо) и VGA (штекер)

• Шнур питания переменного тока
• Руководство пользователя
• Монтажные кронштейны

Функциональные возможности

• Монтируемая в стойку консоль (ЖК-монитор, клавиатура, сенсорная панель) в едином корпусе, монтируемом в стойку высотой 1U
  • Переход в спящий режим при закрывании крышки монитора
• Возможность монтажа в 19-дюймовую стойку стандарта EIA (высотой 1U)
• Комплектуется кронштейнами для монтажа в стойку
  • Поддержка видеоразрешений до 1920 x 1080
• Оснащается проходным разъемом USB 2.0, который может использоваться для обеспечения простоты доступа к USB-порту подключенного устройства (KBM-переключателя или компьютера)
• Оснащается портом DVI-I для подключения к DVI- или VGA*-серверу или KBM-переключателю

*Подключение к VGA-серверу с использованием переходника DVI-VGA, входящего в комплект

СОХРАНИТЕ НАСТОЯЩИЙ ДОКУМЕНТ

В настоящем руководстве содержатся важные указания, которые необходимо выполнять в процессе установки и эксплуатации описанной в нем стоечной консоли. Перед началом установки или эксплуатации стоечной консоли внимательно изучите все указания. Их невыполнение ведет к аннулированию гарантии и может вызывать повреждение стоечной консоли или подключенного оборудования.

ВНИМАНИЕ!

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

TRIPP·LITE

Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается. Все торговые знаки являются собственностью своих соответствующих владельцев.

Введение

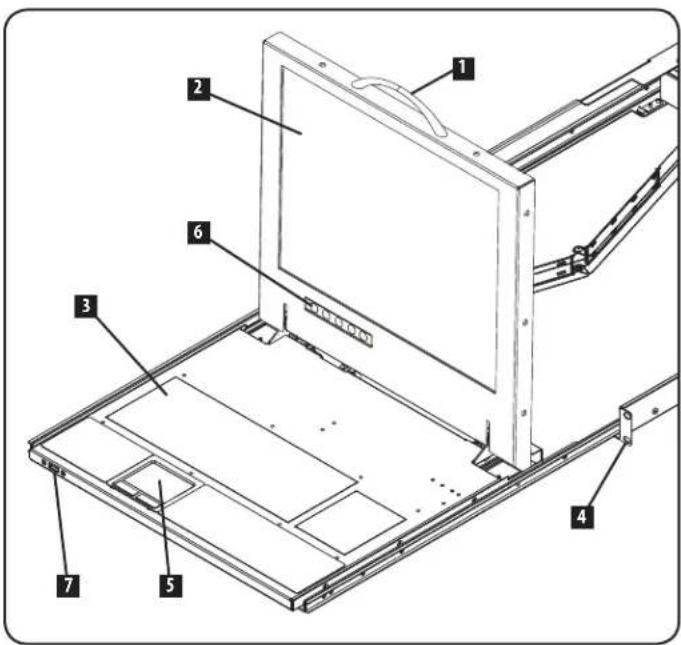

Вид спереди

1 Ручка: при подаче на себя модуль выдвигается наружу; при толкании от себя — задвигается внутрь.
2 ЖК-монитор: после выдвижения модуля откиньте вверх крышку для получения доступа к ЖК-монитору, клавиатуре и сенсорной панели.
3 Клавиатура
4 Кронштейны для монтажа в стойку: эти кронштейны обеспечивают крепление корпуса к 19-дюймовой стойке или шкафу стандарта EIA.
5 2-кнопочная сенсорная панель: нажатие на левую кнопку панели аналогично нажатию на левую кнопку мыши; нажатие на правую кнопку панели аналогично нажатию на правую кнопку мыши. Для прокрутки изображения на экране вверх-вниз следует провести в соответствующем направлении пальцем в правом дальнем углу сенсорной панели.
6 Элементы управления на консоли и ЖК-дисплее: здесь располагаются такие элементы управления, как выключатель питания On/Off и кнопки, используемые для регулировки положения и параметров изображения на ЖК-дисплее.
7 ПроходнойUSB-порт:этот порт, расположенный на тыльной стороне консоли, функционирует только при соединении с USB-портом компьютера или KBM-переключателя через кабель с разъемами USB A (штекер/штекер) (например, кабель Tripp Lite серии UR020). Когда данный порт находится в рабочем состоянии, USB-устройство, подключенное с лицевой стороны консоли, будет доступно для использования с подключенным компьютером или KBM-переключателем.

Вид сзади

1 Секция консольных портов: обеспечивает подключение консоли к серверу или КВМ-переключателю с использованием набора кабелей, входящего в комплект.
2 Разъем питания: место подключения разъемов шнура питания переменного тока.
3 ПроходнойUSB-порт:этот порт соединяется с проходным USB-портом на лицевой стороне консоли. Проходной порт на лицевой стороне функционирует при наличии соединения между проходным портом на тыльной стороне и USB-портом KBM-переключателя или сервера через кабель с разъемами USB A (штекер/штекер) (например, кабель Tripp Lite серии UR020).

Монтаж в стойку

Стоечная консоль Tripp Lite высотой 1U предназначена для монтажа в стоечную систему размером 1U. Различные варианты монтажа описываются в последующих разделах.

Монтаж в стандартную двухрамную стойку

Стандартные для монтажа в стандартную стойку, поставляемые в комплекте с модулем, обеспечивают возможность его установки в стойки/шкафы стандарта EIA без посторонней помощи.

1 Выдвиньте задние монтажные кронштейны из консоли и прикрепите оба кронштейна (отдельно от консоли) с внутренней стороны в задней части стоечной системы размером 1U при помощи винтов (в комплект поставки не входят).
2 С легким усилием вдвиньте консоль в пространство между двумя кронштейнами, закрепленными в задней части стойки. Зафиксируйте консоль при помощи винтов (в комплект поставки не входят).

Монтаж в однорамную стойку

Консоль также может монтироваться в однорамную стойку с помощью комплекта оснастки для монтажа в однорамную стойку (Tripp Lite мод. B019-000). Эта монтажная оснастка позволяет сохранять консоль открытой при любом положении выдвижного механизма. Данный комплект обеспечивает дополнительную устойчивость и предотвращает скручивание консольной рамы. Подробные указания по монтажу представлены в Руководстве пользователя устройства B019-000.

По мере выполнения указанных действий сверяйтесь с представленными ниже схемами установки.

Примечание. Перед выполнением установки убедитесь в том, что питание компьютера или КВМ-переключателя, подключаемого к консоли, отключено.

1 С помощью набора кабелей, входящего в комплект, соедините разъем DVI с маркировкой CONSOLE с портом DVI на тыльной стороне консоли.
2 Соедините разъем DVI с маркировкой SERVER с портом DVI своего сервера или KBM-переключателя.

Примечание. При подключении компьютера с портом VGA используйте переходник DVI-I / VGA, поставляемый в комплекте. Если используемый сервер или KBM-переключатель оснащен портом DVI-D, то вам потребуется переходник DVI-I / DVI-D типа выпускаемой компанией Tripp Lite модели P118-000 (продается отдельно). Для подключения сервера или KBM-переключателя с портом HDMI потребуется переходник DVI / HDMI типа выпускаемой компанией Tripp Lite модели P132-000 (продается отдельно).

3 Подключите разъем USB (со стороны SERVER) из входящего в комплект набора кабелей к USB-порту своего сервера или KBM-переключателя.
Примечание. Несмотря на то что KBM-переключатели имеют два консольных порта USB для подключения клавиатуры и мыши, разъем USB из набора кабелей может быть включен в любой порт.
4 Выньте заглушки из обоих проходных портов USB. Соедините проходной USB-порт на тыльной стороне консоли с USB-портом компьютера или KBM-переключателя при помощи кабеля с разъемами USB A (штекер/штекер) (например, кабель Tripp Lite серии UR020). Подключите USB-устройство к проходному порту USB на лицевой стороне консоли.
Примечание. Проходные порты не подключены к внутренним компонентам консоли (клавиатуре, сенсорной панели или консоли).
5 Вставьте один конец шнура питания в разъем с тыльной стороны консоли, а другой конец — в розетку сетевого фильтра, блока распределения питания (PDU) или источника бесперебойного питания (ИБП) Tripp Lite.
6 Подайте питание на подключенный компьютер или КВМ-переключатель.
7 Включите ЖК-экран путем нажатия кнопки On/Off (Вкл/Выкл) на панели управления встроенного монитора.

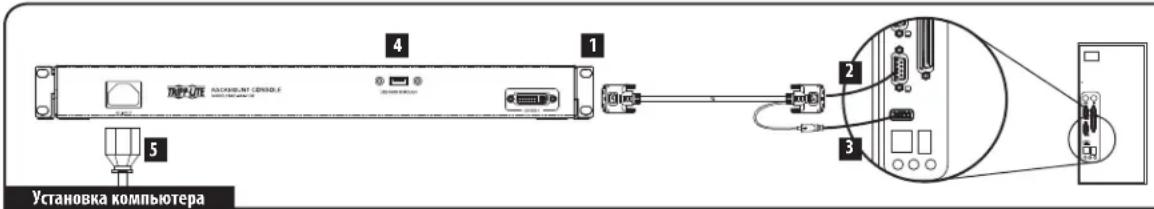

Установка компьютера

Примечание. На представленной ниже схеме показан порядок подключения компьютера с портами USB для клавиатуры и мыши. Для подключения компьютера с разъемами PS/2 следует использовать переходник PS/2 — USB типа выпускаемой компанией Tripp Lite модели 0DT60002 (продается отдельно).

Установка компьютера

Установка КВМ-консоли

Примечание. На представленной ниже схеме показан порядок подключения КВМ-переключателя мод. В042-016. Консольные порты КВМ-переключателей других моделей могут располагаться в других местах устройства.

Установка КВМ-консоли

Технические характеристики

Функция Характеристика

Разъемы	Консоль DVI-I (гнездовой) — 1 шт.
	Набор кабелей 1 шт. DVI-I (штекерный) — 1 шт. DVI-I (штекерный), 1 шт. USB (штекерный)
	Питание	Розетка переменного тока IEC-60320-C14 (100-240 В~, 50/60 Гц) — 1 шт.
	Комм. USB (Type A / Type A) — 1 шт.
Разрешение ЖК-дисплея 1920 x 1080; DDC2B
Условия эксплуатации		Диапазон рабочих температур: от 0 до 40°C
		Диапазон температур хранения: от -25 до 60°C
		Относительная влажность: от 20 до 90% (без образования конденсата)
Корпус Металлический
Масса 12,6 кг
Габаритные размеры (Д x Ш x В) 70,56 x 47,70 x 4,32 см

Гарантийные обязательства

ОГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ 1 ГОД

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии огранимиются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или ее авторизованный сервисный центр с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧЛЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Идентификационные номера соответствия нормативным требованиям

В целях сертификации на соответствие нормативным требованиям и опознавания приобретенному вами изделию марки Tripp Lite присвоен уникальный серийный номер. Серийный номер располагается на заводской табличке вместе со всеми необходимыми отметками о приемке и прочей информацией. При запросе информации о соответствии данного изделия нормативным требованиям обязательно указывайте его серийный номер. Серийный номер не следует путьать с торговым наименованием изделия или номером его модели.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик изделия без предварительного уведомления.
