MODE D'EMPLOI DWM3770X Tripp Lite

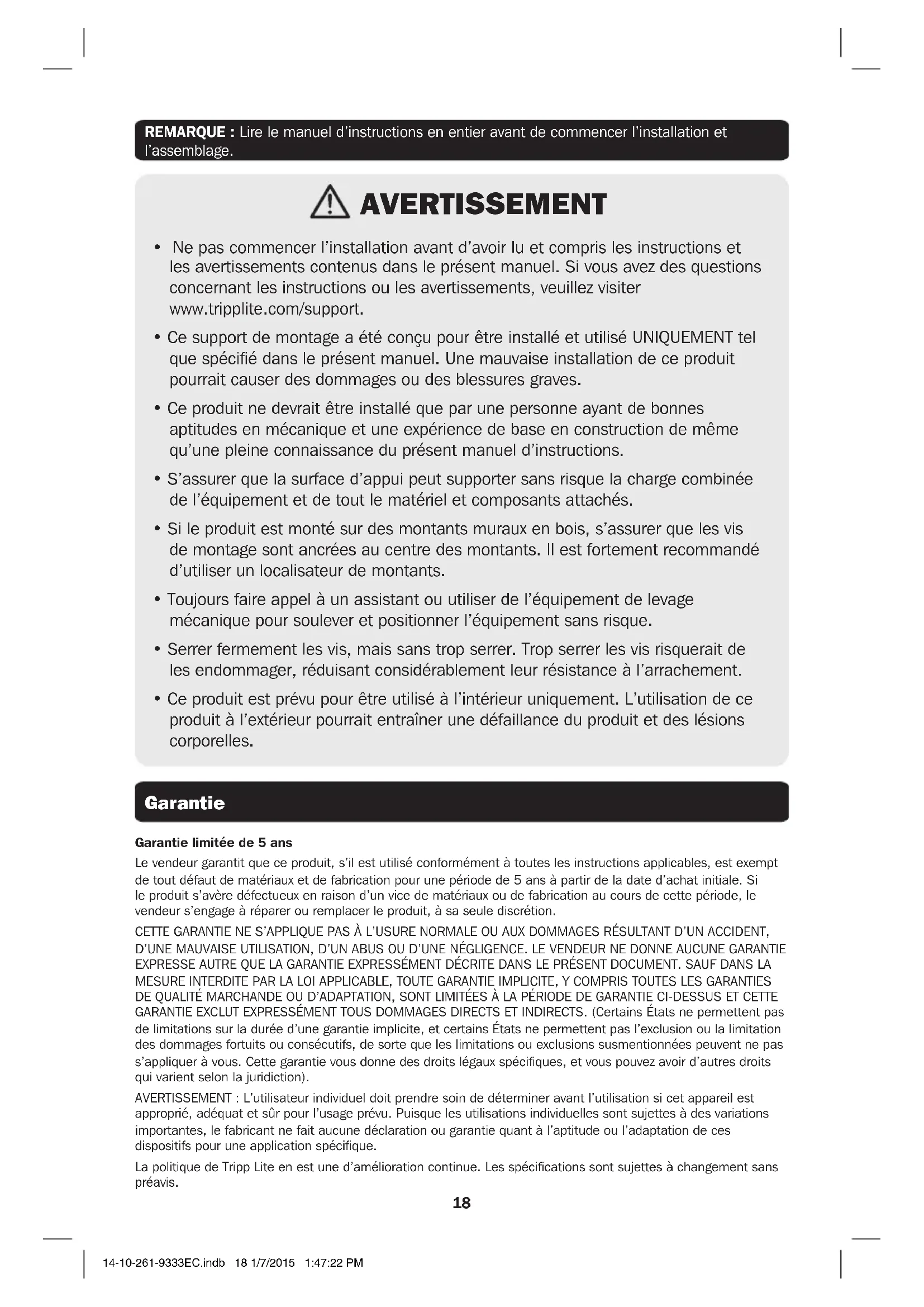

• Ne pas commencer l’installation avant d’avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Si vous avez des questions concernant les instructions ou les avertissements, veuillez visiter www.tripplite.com/support.

• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT tel que spécifié dans le présent manuel. Une mauvaise installation de ce produit pourrait causer des dommages ou des blessures graves.

• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d’instructions.

• S’assurer que la surface d’appui peut supporter sans risque la charge combinée de l’équipement et de tout le matériel et composants attachés.

• Si le produit est monté sur des montants muraux en bois, s’assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d’utiliser un localisateur de montants.

• Toujours faire appel à un assistant ou utiliser de l’équipement de levage mécanique pour soulever et positionner l’équipement sans risque.

• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l’arrachement.

• Ce produit est prévu pour être utilisé à l’intérieur uniquement. L’utilisation de ce produit à l’extérieur pourrait entraîner une défaillance du produit et des lésions corporelles. Garantie limitée de 5 ans Le vendeur garantit que ce produit, s’il est utilisé conformément à toutes les instructions applicables, est exempt de tout défaut de matériaux et de fabrication pour une période de 5 ans à partir de la date d’achat initiale. Si le produit s’avère défectueux en raison d’un vice de matériaux ou de fabrication au cours de cette période, le vendeur s’engage à réparer ou remplacer le produit, à sa seule discrétion. CETTE GARANTIE NE S’APPLIQUE PAS À L’USURE NORMALE OU AUX DOMMAGES RÉSULTANT D’UN ACCIDENT, D’UNE MAUVAISE UTILISATION, D’UN ABUS OU D’UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d’une garantie implicite, et certains États ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s’appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d’autres droits qui varient selon la juridiction).

AVERTISSEMENT : L’utilisateur individuel doit prendre soin de déterminer avant l’utilisation si cet appareil est

approprié, adéquat et sûr pour l’usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l’aptitude ou l’adaptation de ces dispositifs pour une application spécifique. La politique de Tripp Lite en est une d’amélioration continue. Les spécifications sont sujettes à changement sans préavis. 14-10-261-9333EC.indb 18 1/7/2015 1:47:22 PM19 Liste de vérification des composants IMPORTANT : Veuillez vous assurer d’avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l’installation. Si des pièces sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l’aide. Montage mural (x1) Modèle (x1) Support d’adaptateur (x2) M5X14 (x4) M8X30 (x4) Boulon d’ancrage (x6) Ancrage pour béton (x6) Rondelle D6 (x6) M6X14 (x4) Rondelle (x4) M8X20 (x4) Petite entretoise (x8) M6X30 (x4) Grande entretoise (x4) Emballage M Emballage W 14-10-261-9333EC.indb 19 1/7/2015 1:47:22 PM20

1a. Montage sur des montants muraux S’adapte à des montants muraux de 406 mm (16 po) Rondelle D6ModèleBoulon d’ancrage

Trouver et marquer l’emplacement exact des trous de montage.Visser le montant mural au mur.Percer des avant-trous. AVERTISSEMENT

• S’assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d’utiliser un localisateur de montants.

• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.

• Les installateurs doivent s’assurer que la surface d’appui pourra supporter sans risque la charge combinée de l’équipement et de tout le matériel et composants attachés.

14-10-261-9333EC.indb 20 1/7/2015 1:47:22 PM21 1b. Montage sur de la brique solide ou des blocs en béton Modèle Ancrage pour béton Rondelle

Boulon d’ancrage Marquer l’emplacement exact des trous de montage. Visser le montant mural au mur. Percer des avant-trous. AVERTISSEMENT

• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l’épaisseur réelle du béton est d’au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S’assurer de monter la plaque murale assemblée avec les ancrages pour béton, les rondelles D6 et les boulons d’ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d’utiliser une perceuse électrique pour percer un trou plutôt qu’un marteau perforateur afin d’éviter d’endommager l’arrière du trou en présence d’un espace vide.

• Les installateurs doivent s’assurer que la surface d’appui pourra supporter sans risque la charge combinée de l’équipement et de tout le matériel et composants attachés.

2. Installer les supports d’adaptateur

2-1 Pour les écrans à dos plat Rondelle M5X14 M6X14 M8X20

Dessus 14-10-261-9333EC.indb 22 1/7/2015 1:47:23 PM23 Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction de la disposition du panneau arrière de l’écran.

• Positionner les supports d’adaptateur aussi près du centre de l’écran que possible.

• Retenir fermement les supports d’adaptateur sur l’écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclut avec l’appareil. Ne pas trop serrer les vis.

2. Installer les supports d’adaptateur

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).

• Veuillez visiter www.tripplite.com/support si vous avez des questions.

Ajuster en fonction de la position ou de l’angle désiré. +15° – 15° +5° – 5° 120°

3. Suspendre l’écran sur le montage mural
