BEDIENUNGSANLEITUNG DWM3770X Tripp Lite

14-10-261-9333EC.indb 32 1/7/2015 1:47:28 PM33 Benutzerhandbuch Vollbewegliche Flachbildschirm- Wandbefestigung

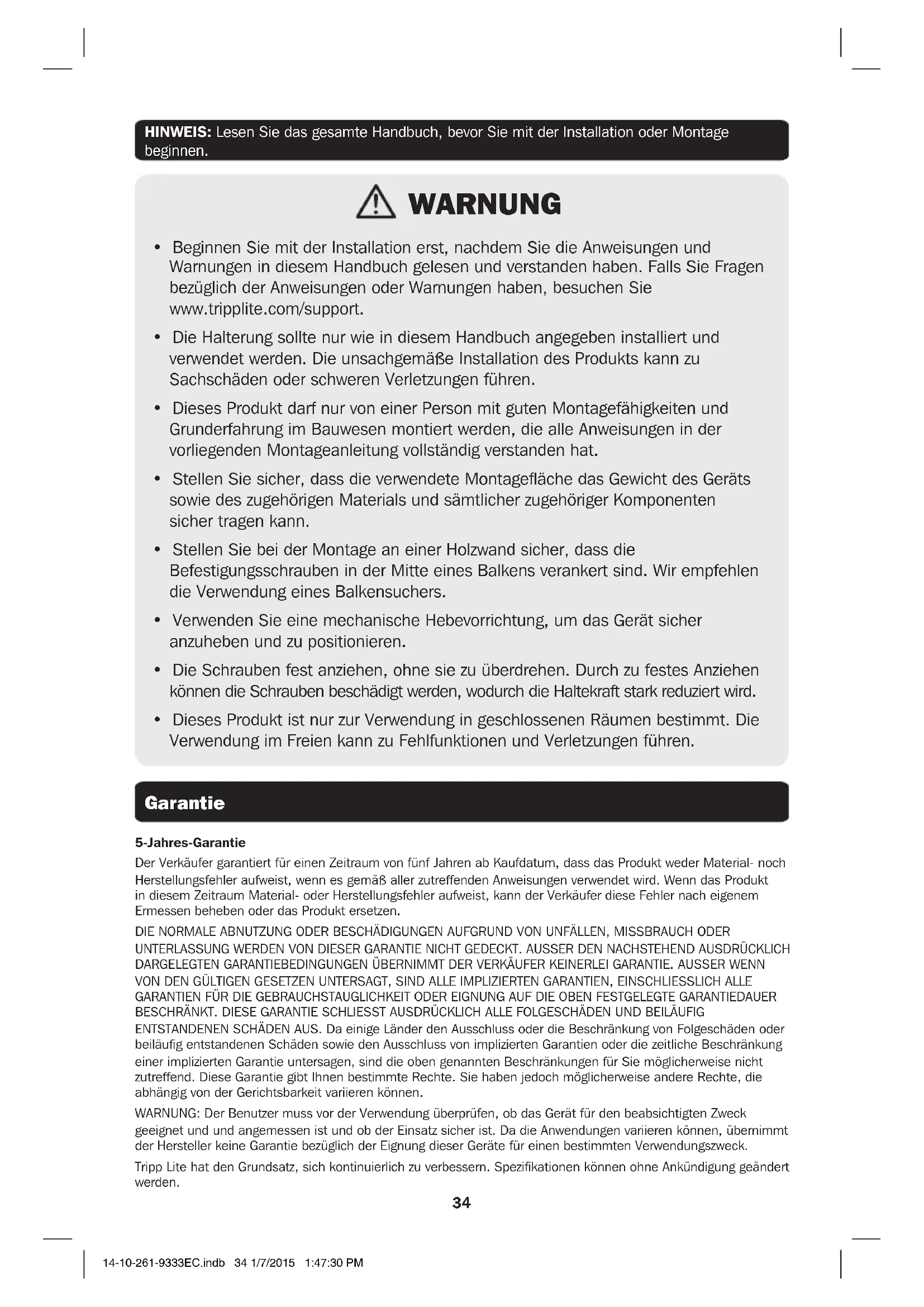

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN. ES KÖN-NEN SCHWERE KÖRPERVERLETZUNGEN ODER ERHEBLICHE SACHSCHÄDEN EINTRETEN! 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2015 Tripp Lite. Alle Rechte vorbehalten. 200x200/300x300/ 400x200/400x400/600x400 178 cm (70 zoll) MAX 75kg MAX English 1 • Español 9 • Français 17 • Русский 25 14-10-261-9333EC.indb 33 1/7/2015 1:47:30 PM34 HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation oder Montage beginnen. Garantie WARNUNG

• Beginnen Sie mit der Installation erst, nachdem Sie die Anweisungen und Warnungen in diesem Handbuch gelesen und verstanden haben. Falls Sie Fragen bezüglich der Anweisungen oder Warnungen haben, besuchen Sie www.tripplite.com/support.

• Die Halterung sollte nur wie in diesem Handbuch angegeben installiert und verwendet werden. Die unsachgemäße Installation des Produkts kann zu Sachschäden oder schweren Verletzungen führen.

• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.

• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie des zugehörigen Materials und sämtlicher zugehöriger Komponenten sicher tragen kann.

• Stellen Sie bei der Montage an einer Holzwand sicher, dass die Befestigungsschrauben in der Mitte eines Balkens verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.

• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.

• Die Schrauben fest anziehen, ohne sie zu überdrehen. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.

• Dieses Produkt ist nur zur Verwendung in geschlossenen Räumen bestimmt. Die Verwendung im Freien kann zu Fehlfunktionen und Verletzungen führen. 5-Jahres-Garantie Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können. WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck. Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. 14-10-261-9333EC.indb 34 1/7/2015 1:47:30 PM35 Komponentenliste WICHTIG: Überprüfen Sie vor der Installation, ob alle in der Komponentenliste aufgeführten Teile vorhanden sind. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support. Wandhalterung (x1) Bohrschablone (x1) Adapterhalterung (x2) M5X14 (x4) M8X30 (x4) Ankerschraube (x6) Betonanker (x6) D6 Beilagscheibe (x6) M6X14 (x4) Beilagscheibe (x4) M8X20 (x4) Kleiner Abstandhalter (x8) M6X30 (x4) Großer Abstandhalter (x4) Paket M Paket W 14-10-261-9333EC.indb 35 1/7/2015 1:47:30 PM36

1a. Anbringen an einer Holzwand Geeignet für 406 mm-Balken (16”) D6 BeilagscheibeBohrschabloneAnkerschraube

Markieren Sie die exakte Position der BefestigungslöcherSchrauben Sie die Wandhalterung an die WandBohren Sie die Führungslöcher WARNUNG

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte eines Balkens verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.

• Für andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.

• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Geräts einschließlich des zugehörigen Materials und aller zugehörigen Komponenten tragen kann.

Beilagscheibe Ankerschraube Markieren Sie die exakte Position der Befestigungslöcher Schrauben Sie die Wandhalterung an die Wand Bohren Sie die Führungslöcher WARNUNG

• Bei der Montage von Wandbefestigungen an Wänden aus Betonsteinen (auch Porenbetonsteine oder Betonschalsteine genannt) zuerst überprüfen, dass die tatsächliche Betondicke mindestens 35 mm beträgt, damit die Betonanker sicher gehalten werden. Keine Bohrlöcher in die Mörtelfugen bohren! Vergewissern Sie sich, dass Sie die vormontierte Wandmontageplatte mit den mitgelieferten Betonankern, D6-Beilagscheiben und Ankerbolzen an einem starken Abschnitt des Betonsteins montieren. Ein solcher starker Abschnitt befindet sich normalerweise etwa 25 mm von einem der Enden entfernt zur Mitte des Betonsteines hin. Anstelle einer Schlagbohrmaschine wird zum Bohren des Bohrloches eine elektrische Bohrmaschine mit geringer Drehzahl empfohlen, um ein Ausbrechen des Werkstoffs am Bohrlochausgang zu verhindern, wo der Hohlraum beginnt.

• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Geräts einschließlich des zugehörigen Materials und aller zugehörigen Komponenten tragen kann.

2. Installieren der Adapterhalterungen

Oben 14-10-261-9333EC.indb 38 1/7/2015 1:47:31 PM39 Hinweis: Verwenden Sie je nach Layout der Bildschirmrückwand die dafür geeigneten Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.

• Schrauben Sie die Adapterhalterungen unter Verwendung der Schrauben und aller anderen notwendigen Befestigungsteile, die mit der Einheit mitgeliefert werden, sicher am Bildschirm fest. Die Schrauben nicht überdrehen.

2. Installieren der Adapterhalterungen

2-2 Für versenkte Hinterfolie oder den Zugriff auf A/V-Eingänge

oder oder oder M8X20 Beilagscheibe Beilagscheibe Beilagscheibe Beilagscheibe Kleiner Abstandhalter Kleiner Abstandhalter Kleiner Abstandhalter Kleiner Abstandhalter Großer Abstandhalter Großer Abstandhalter M8X20 M6X30 M8X30 M6X30 M8X30 M6X30 M8X30 Oben 14-10-261-9333EC.indb 39 1/7/2015 1:47:32 PM40 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Wartung

• Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob die Halterung sicher angebracht ist.

• Falls Sie Fragen haben, besuchen Sie www.tripplite.com/support.

Passen Sie die Position oder Neigung an. +15° – 15° +5° – 5° 120°

3. Hängen Sie den Bildschirm in die Wandhalterung ein

Wand Wand Sicherheitsbolzen Mit Hilfe eines Assistenten oder einer mechanischen Hebevorrichtung den Bildschirm mit den daran befestigten Adapterhalterungen über die Oberkante heben und in die Armmontageplatte der Wandbefestigung einhängen. Ziehen Sie unter Verwendung eines Kreuzschlitz-Schraubendrehers die beiden Sicherheitsschrauben unten an den Adapterhalterungen fest, um den Bildschirm zu sichern. 14-10-261 • 93-33EC_revA 14-10-261-9333EC.indb 40 1/7/2015 1:47:32 PM
