Produkttyp	TV-Wandhalterung
Marke	Tripp Lite
Modell	DDR1732SAL
Material	Aluminium
Montageart	Tisch (Kante oder Loch)
Schwenkarm	Ja, einfacher flexibler Arm
VESA-Kompatibilität	75 x 75 mm und 100 x 100 mm
Maximal unterstütztes Gewicht	10 kg
Verwendung	Nur für Innenräume
Garantie	5 Jahre eingeschränkt
Erforderliche Installation	Grundwerkzeuge, Bedienungsanleitung beachten
Wartung	Alle 3 Monate Sicherheit überprüfen
Packungsinhalt	Grundbaugruppe, Universalplatte, Schrauben, Handbuch
Reparierbarkeit	Ersatzteile über den Tripp Lite Support erhältlich
Herstellungsland	China (Schätzung)
Farbe	Schwarz/Silber
Abmessungen (L x B x H)	Ca. 25 x 15 x 10 cm (Schätzung)
Gewicht	Ca. 1,5 kg

Häufig gestellte Fragen - DDR1732SAL Tripp Lite

Welche Fernseher sind mit der Halterung DDR1732SAL kompatibel?

Die Halterung ist kompatibel mit Fernsehern, die eine VESA-Befestigung von 75x75 mm oder 100x100 mm haben. Überprüfen Sie die Abmessungen Ihres Bildschirms und beachten Sie das maximale Gewicht von 10 kg.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher, einen Inbusschlüssel (oft im Lieferumfang enthalten) und ggf. eine Bohrmaschine, wenn Sie die Halterung an einer Wand befestigen. Das Handbuch enthält die vollständige Liste.

Kann ich diese Halterung an einer Gipskartonwand verwenden?

Ja, aber Sie müssen geeignete Dübel für Gipskarton verwenden und sicherstellen, dass die Wand das Gewicht tragen kann. Es wird empfohlen, an einer Metallunterkonstruktion oder einem Pfosten zu befestigen.

Ermöglicht der flexible Arm eine Hoch-/Querformat-Ausrichtung?

Dieses Modell ermöglicht eine begrenzte horizontale und vertikale Drehung. Für eine vollständige 90°-Drehung überprüfen Sie die Spezifikationen; im Allgemeinen bietet dieser Armtyp eine grundlegende Neigungs- und Drehfunktion.

Wie pflege ich die Halterung DDR1732SAL?

Überprüfen Sie alle drei Monate, ob alle Schrauben fest angezogen sind und die Halterung noch sicher befestigt ist. Reinigen Sie mit einem weichen, trockenen Tuch. Vermeiden Sie Chemikalien.

Wird die Halterung mit den erforderlichen Schrauben geliefert?

Ja, das Kit enthält eine Auswahl an Schrauben, die mit den VESA-Normen 75x75 und 100x100 kompatibel sind. Konsultieren Sie das Handbuch, um die richtige Größe auszuwählen.

Kann ich die Halterung an einem Glastisch befestigen?

Es wird davon abgeraten, eine Halterung ohne Verstärkung an einem Glastisch zu befestigen. Das Glas könnte unter dem Gewicht brechen. Verwenden Sie eine feste Oberfläche wie Holz oder Metall.

Ermöglicht die Halterung DDR1732SAL das Verstecken von Kabeln?

Dieses Modell verfügt über kein integriertes Kabelmanagementsystem. Sie können Kabelbinder oder Kabelkanäle verwenden, um die Kabel entlang des Arms zu organisieren.

Wie groß ist die Reichweite des flexiblen Arms?

Die genaue Reichweite ist nicht angegeben, aber dieser Armtyp ist in der Regel zwischen 15 und 30 cm lang. Er ermöglicht es, den Bildschirm in einem begrenzten Radius zu positionieren.

Was tun, wenn ein Teil in der Verpackung fehlt?

Kontaktieren Sie den Tripp Lite Support unter tripplite.com/support. Geben Sie die Modellnummer und die Liste der fehlenden Teile an. Sie werden Ihnen im Rahmen der Garantie einen Ersatz zusenden.

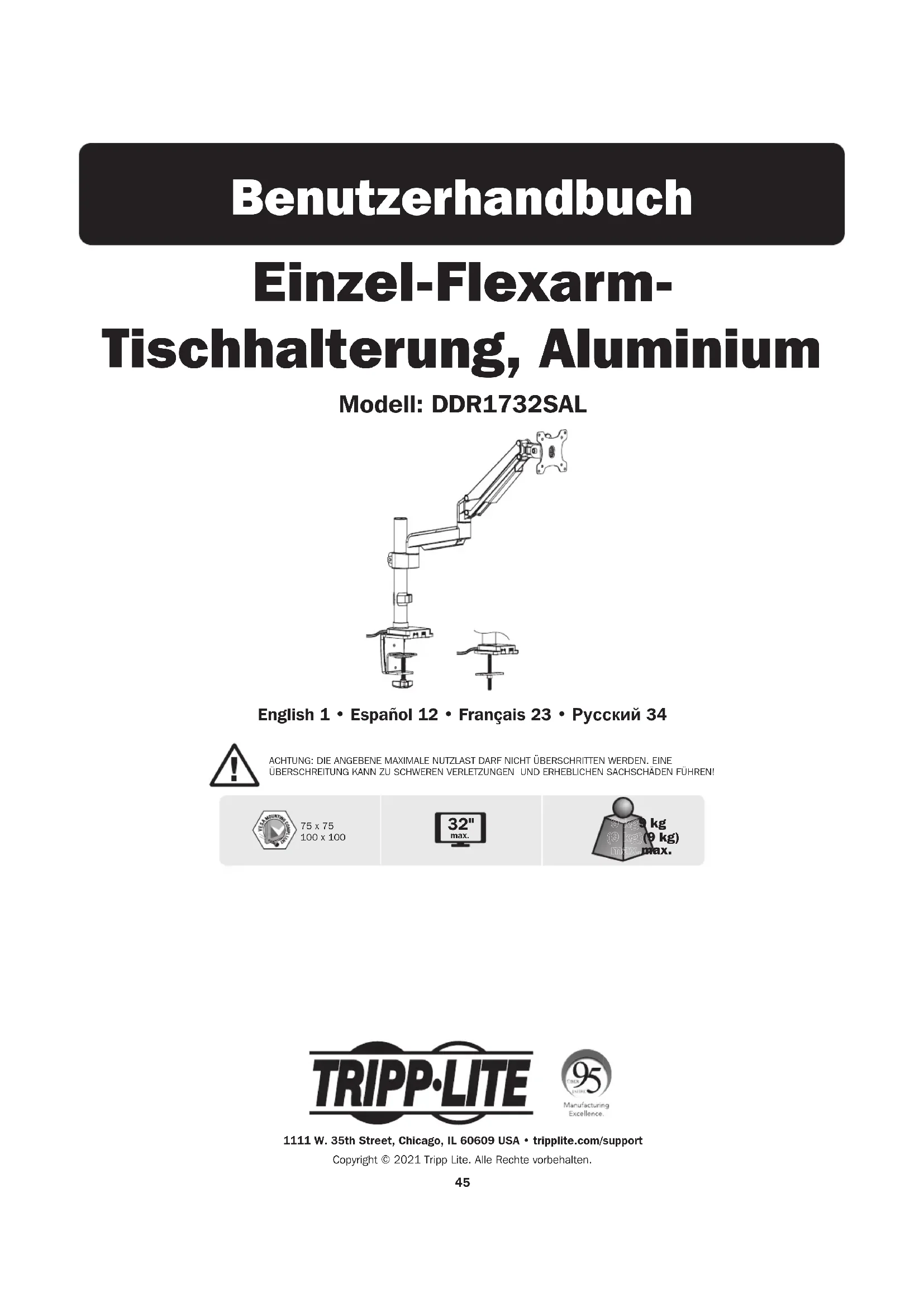

BEDIENUNGSANLEITUNG DDR1732SAL Tripp Lite

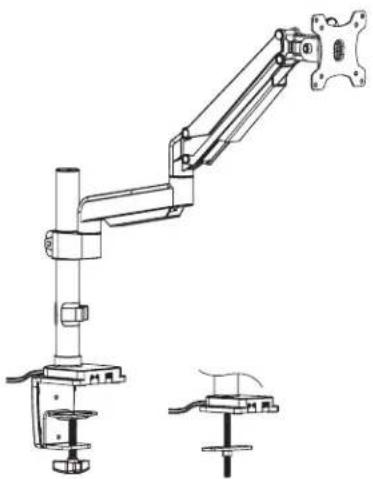

Einzel-Flexarm-Tischhalterung, Aluminium

Modell: DDR1732SAL

English 1 • Espanol 12 • Français 23 • Pycckn 34

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICTUUBERSCHRITEN WERDEN. EINE UBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBlichen SACHSCHADEN Fuhren!

75x75
100x100

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNING

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in dieser Handbuch gelesen und verstanden haben. Sollen Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte tripplite.com/support.
• Diese Halterung sollte AUSSCHLIESSLICH wie in thisem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäß Installation these Products kann zu Schaden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mitugen Montagefahigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sümmtliche zugehörigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheiten und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben können die Komponenten beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieser Produkte im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkafer garantiert fur einen Zeitaum von fui Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen ztreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitaum Material- oder Herstellungsfehler aufweist, kann der Verkafer these Fehler nach eigem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICH T GEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUENEN UBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GULTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIEREN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBOF FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHADEN UND BEILAUFIG ENTSTANDENEN SCHADEN AUS. (Da einige Länder den Ausschluss oder die Beschrunkung von Folgeschaden oder beilaufig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschrunkung einer implizierten Garantie entsprechens, sind die oben genannten Beschrunkungen fur Sie möglichwerse nicht zutrefend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen varieren können, überimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.

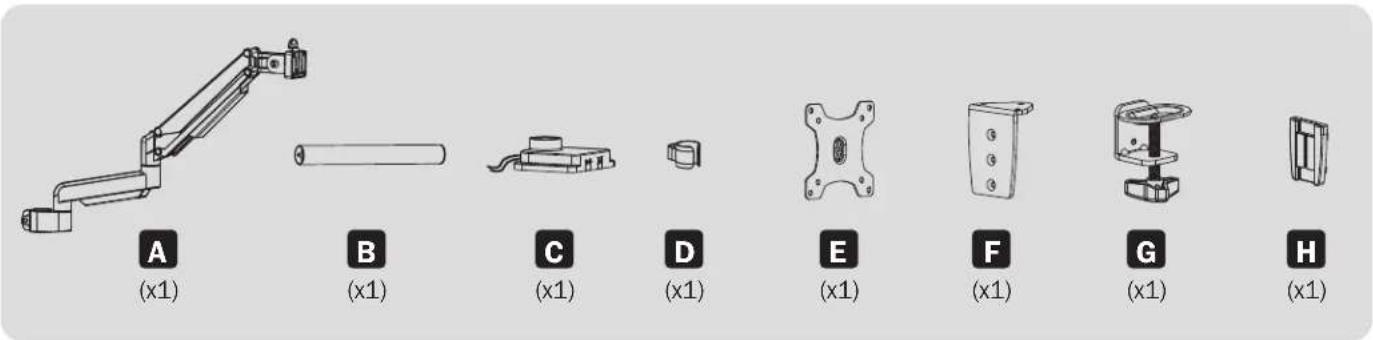

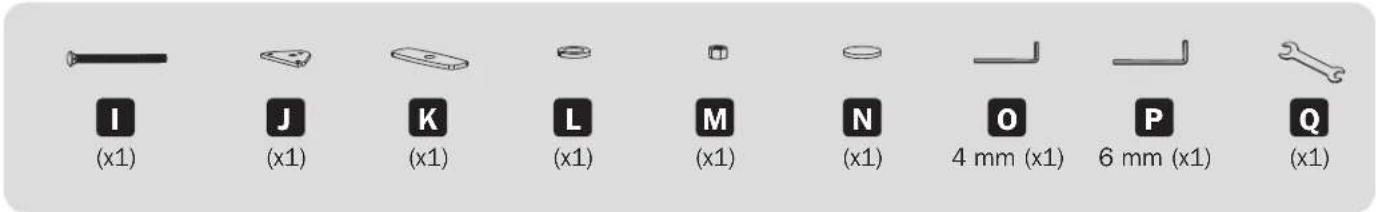

Komponentenliste

WICHTIG: Uberprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support fur den Kundendienst.

Paket P

Paket W Paket M

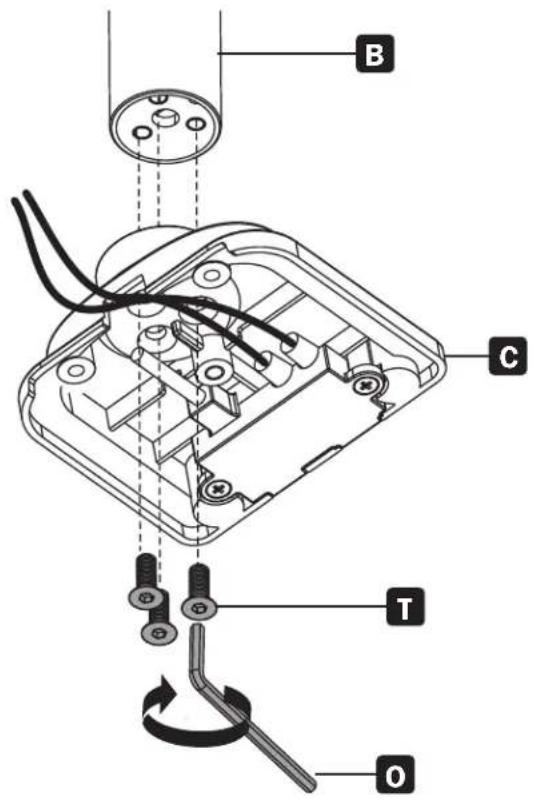

1. Sockelmontage und Tischinstallation

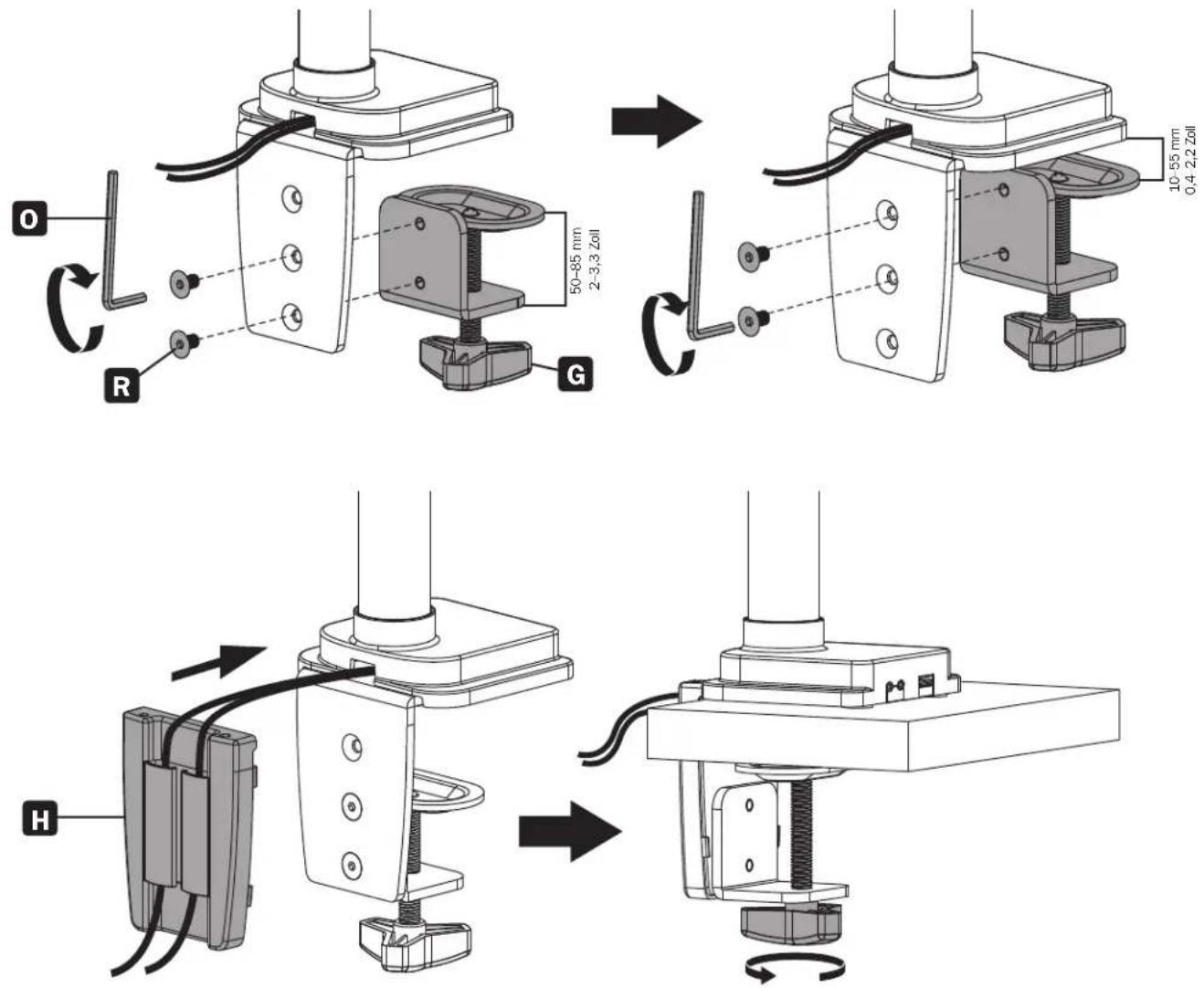

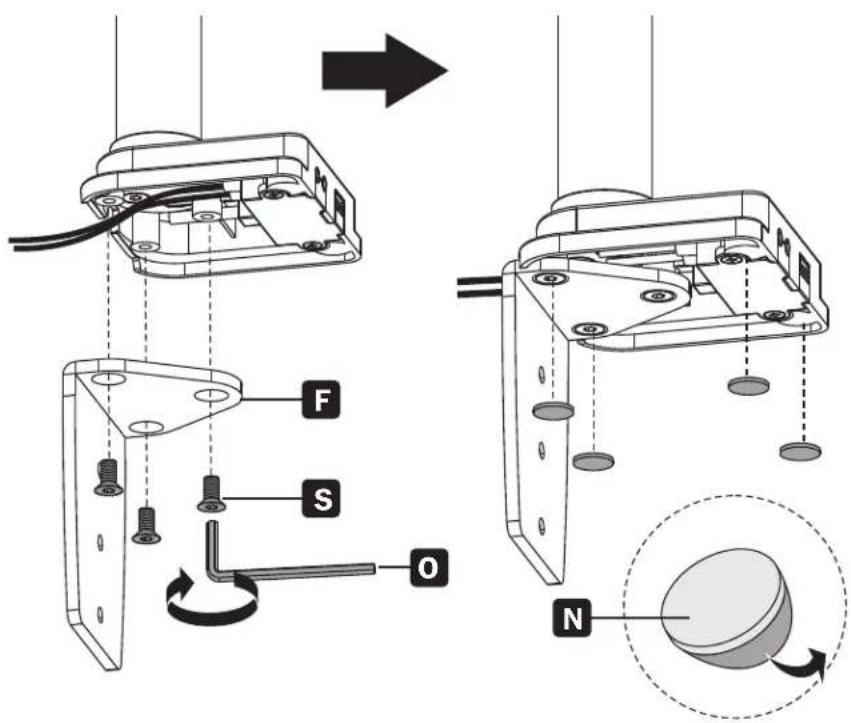

1a. Kanteninstallation

1. Sockelmontage und Tischinstallation

1a. Kanteninstallation

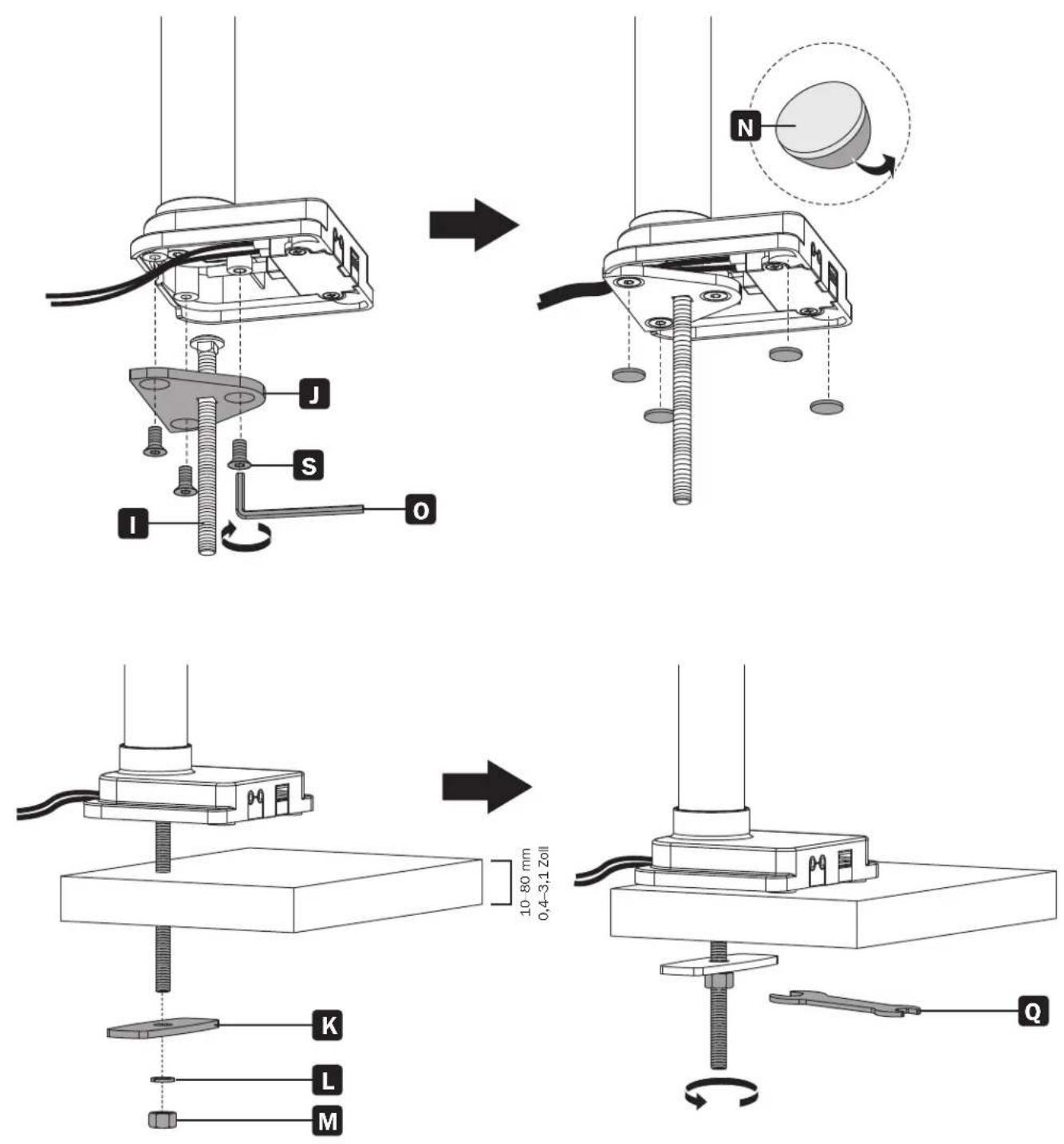

1. Sockelmontage und Tischinstallation

1b. Lochmontage

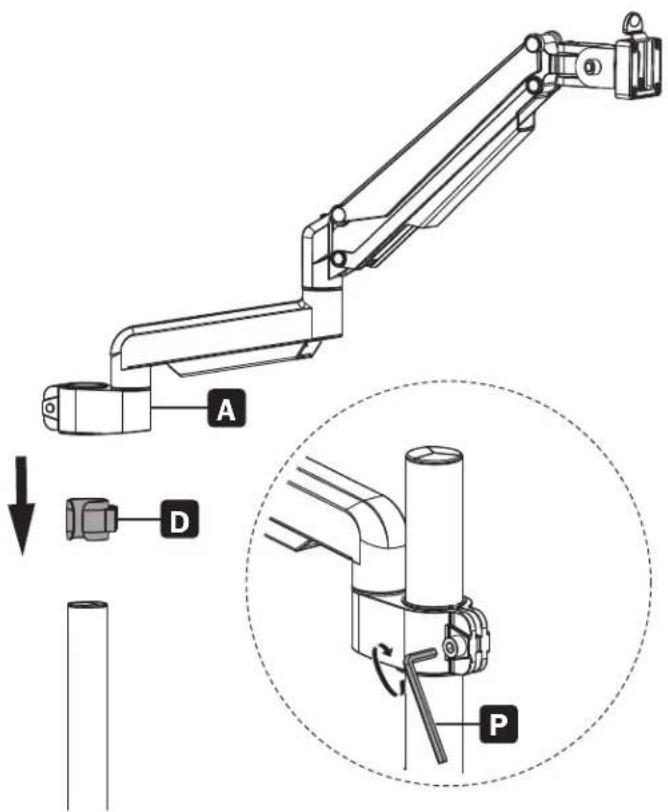

2. Zusammenbau des Flexarms

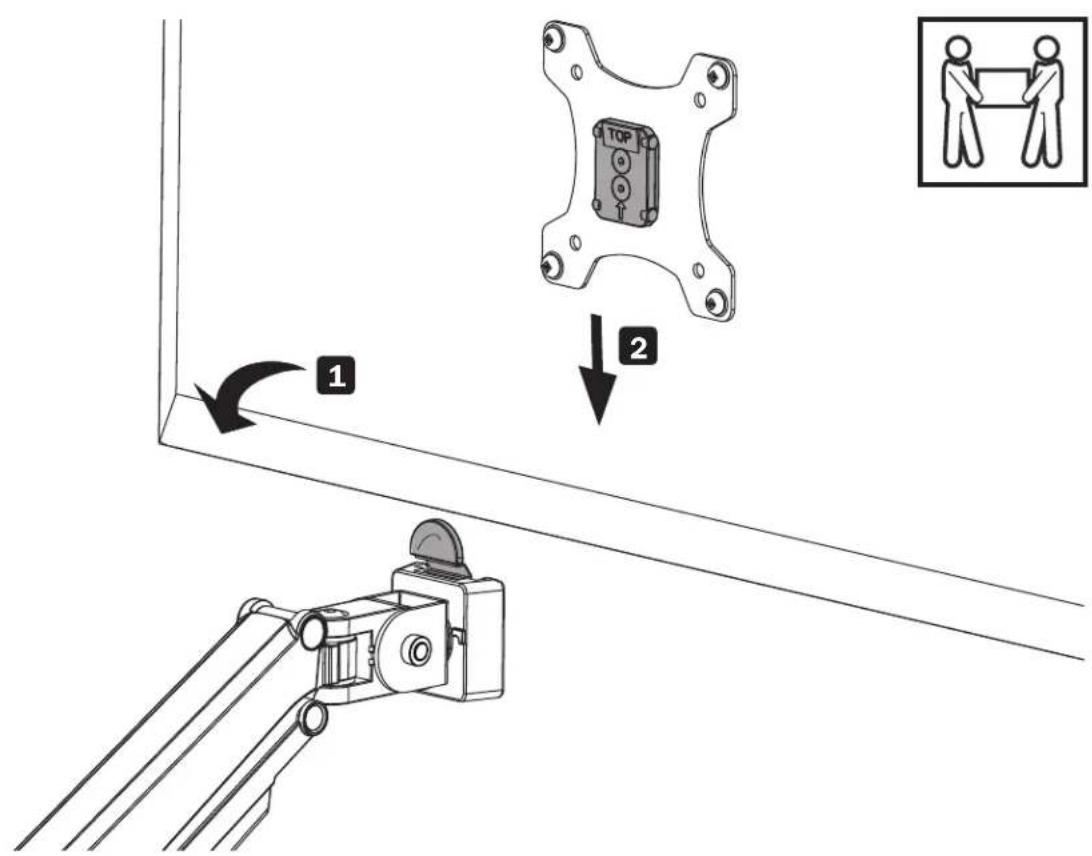

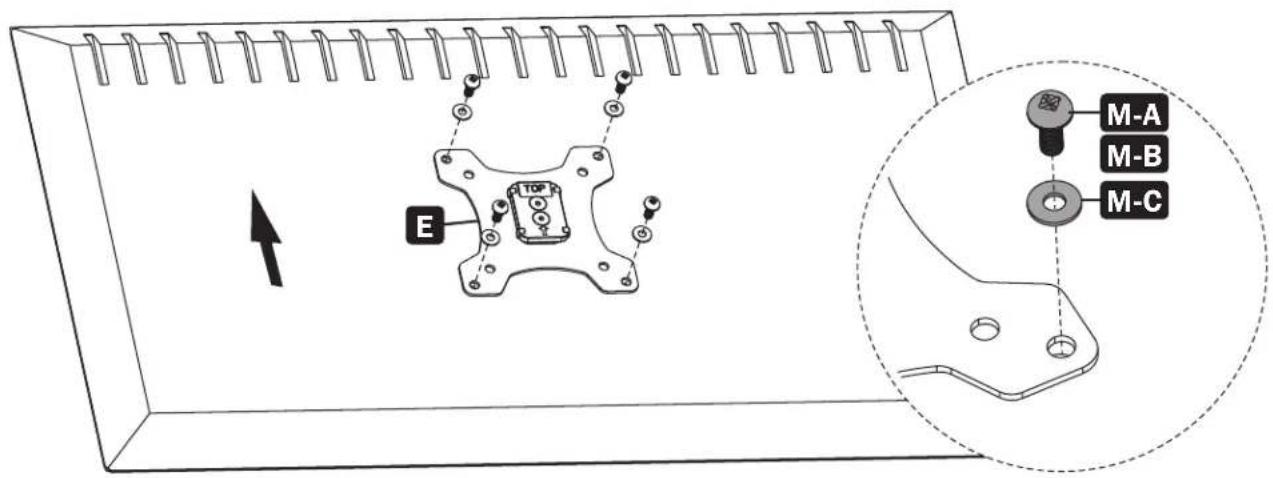

3. Befestigung der Universalplatte am Flexarm

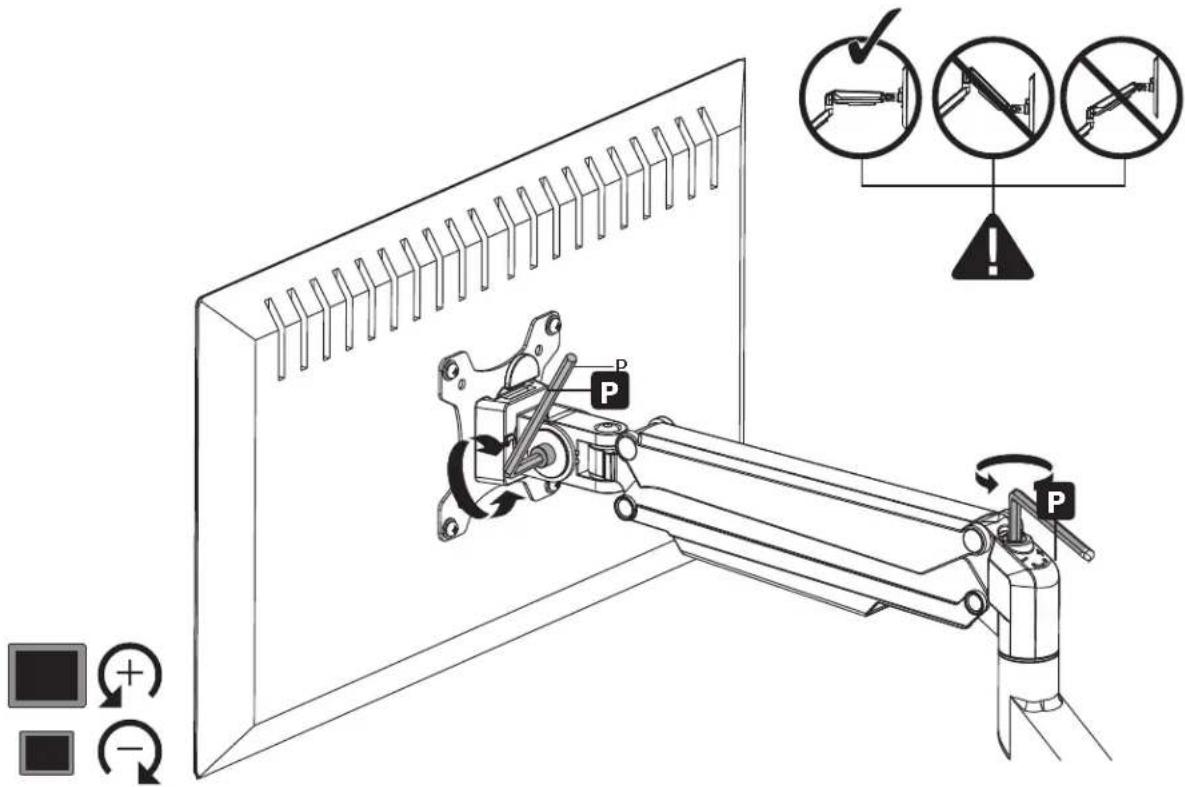

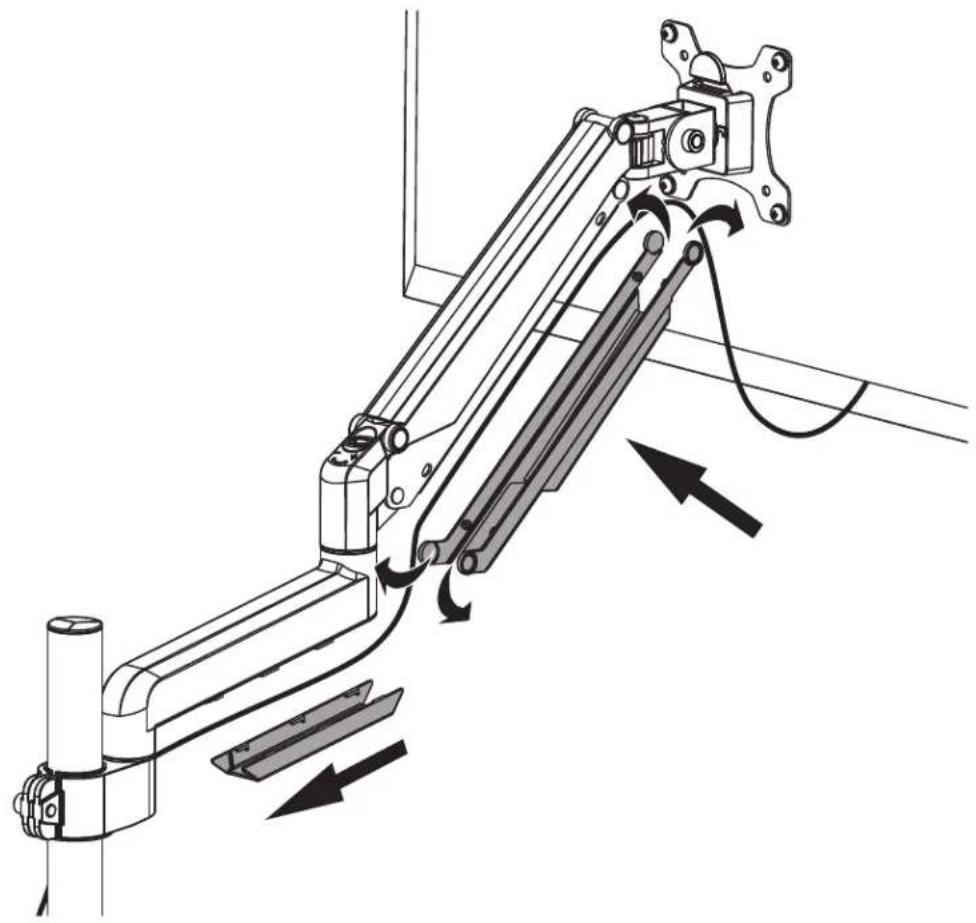

4. Sichern des Flexarms

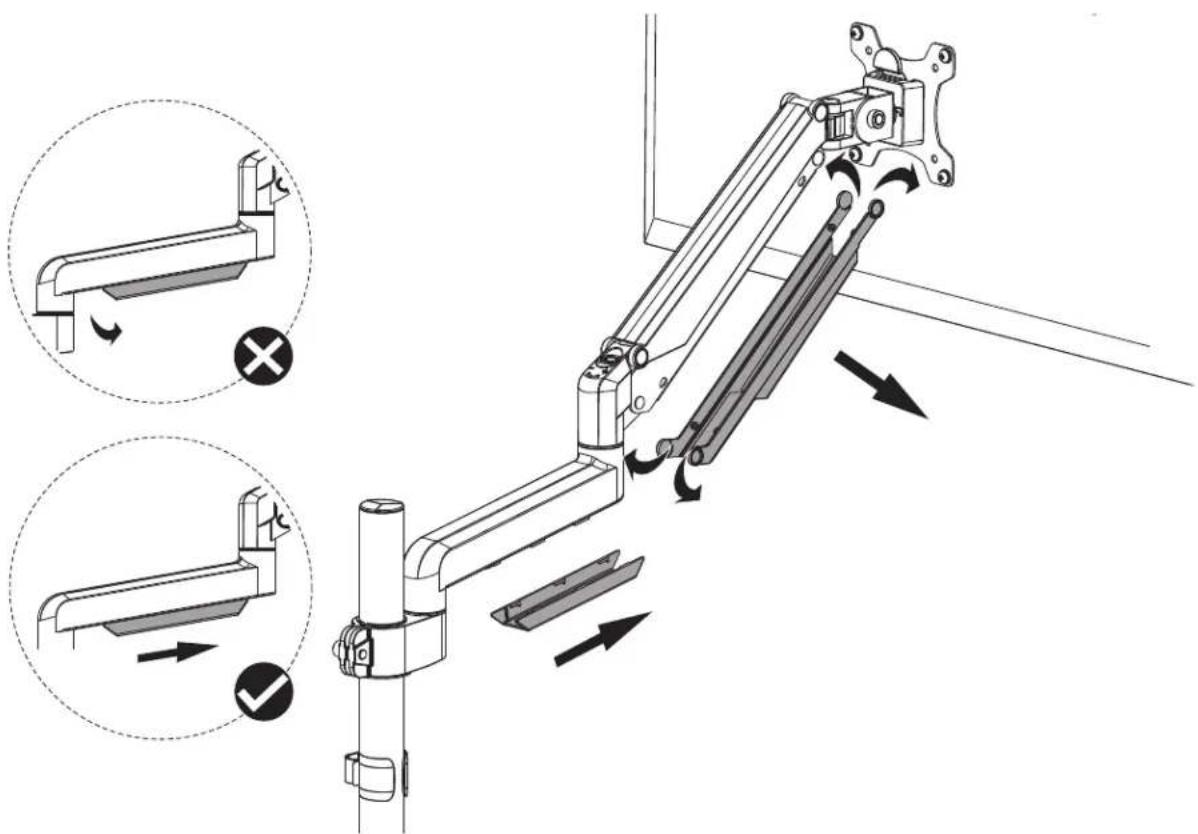

4. Sichern des Flexarms

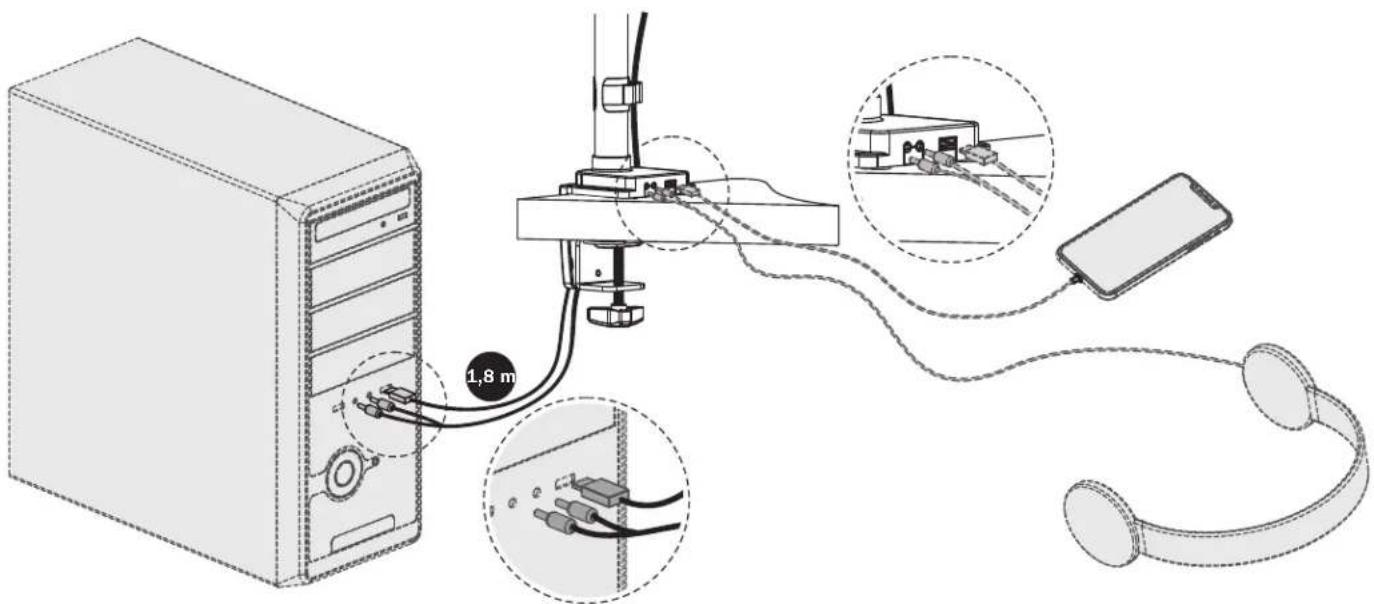

5. Anschließen von Peripheriegeräten

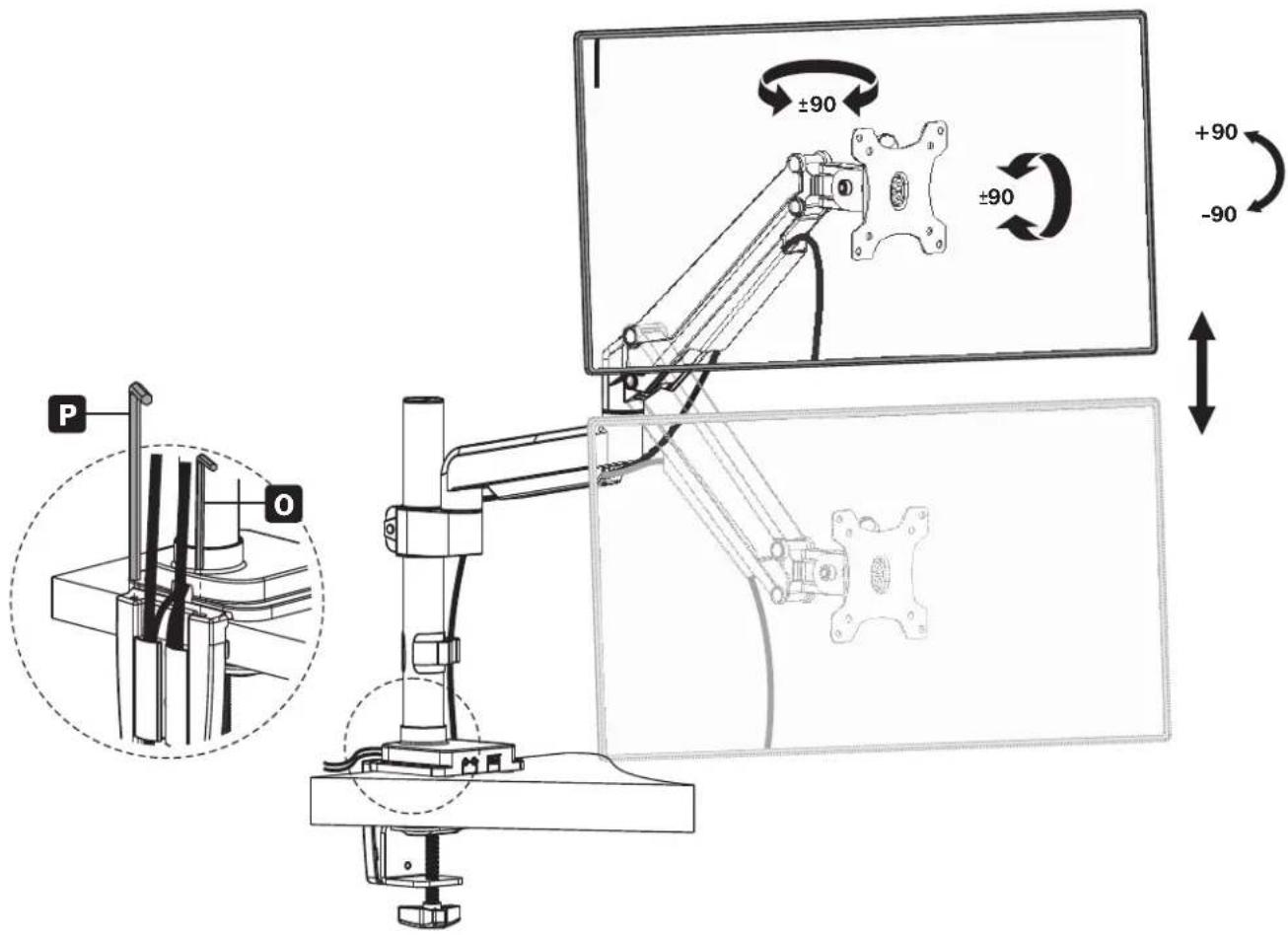

6. Einstellen des Monitors

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sichere angebracht ist.
• Falls Sie Fragen haben, besuchen Sie www.triplite.com/support.
