Tipo de producto	Soporte mural para televisor
Marca	Tripp Lite
Modelo	DDR1732SAL
Material	Aluminio
Tipo de montaje	Escritorio (borde o agujero)
Brazo articulado	Sí, brazo flexible simple
Compatibilidad VESA	75 x 75 mm y 100 x 100 mm
Peso máximo soportado	10 kg
Uso	Interior únicamente
Garantía	5 años limitada
Instalación requerida	Herramientas básicas, consulta del manual
Mantenimiento	Verificar cada 3 meses la seguridad
Contenido del paquete	Montaje básico, placa universal, tornillos, manual
Reparabilidad	Piezas de repuesto disponibles a través del soporte de Tripp Lite
País de fabricación	China (estimación)
Color	Negro/Plateado
Dimensiones (L x An x Al)	Aproximadamente 25 x 15 x 10 cm (estimación)
Peso	Aproximadamente 1,5 kg

Preguntas frecuentes - DDR1732SAL Tripp Lite

¿Qué televisores son compatibles con el soporte DDR1732SAL?

El soporte es compatible con televisores equipados con una fijación VESA de 75x75 mm o 100x100 mm. Verifique las dimensiones de su pantalla y respete el peso máximo de 10 kg.

¿Qué herramientas son necesarias para la instalación?

Necesitará un destornillador de estrella, una llave Allen (a menudo incluida) y posiblemente un taladro si fija el soporte en una pared. El manual proporciona la lista completa.

¿Puedo usar este soporte en una pared de pladur?

Sí, pero debe usar tacos adecuados para pladur y asegurarse de que la pared pueda soportar el peso. Se recomienda fijar sobre una estructura metálica o un montante.

¿El brazo flexible permite una orientación vertical/horizontal?

Este modelo permite una rotación horizontal y vertical limitada. Para una rotación completa a 90°, verifique las especificaciones; en general, este tipo de brazo ofrece inclinación y rotación básica.

¿Cómo mantener el soporte DDR1732SAL?

Basta con verificar cada tres meses que todos los tornillos estén bien apretados y que el soporte esté firmemente fijado. Limpie con un paño suave y seco. Evite productos químicos.

¿El soporte viene con los tornillos necesarios?

Sí, el kit contiene un surtido de tornillos compatibles con los estándares VESA 75x75 y 100x100. Consulte el manual para elegir el tamaño correcto.

¿Puedo fijar el soporte sobre un escritorio de vidrio?

No se recomienda fijar un soporte sobre un escritorio de vidrio sin refuerzo. El vidrio podría romperse bajo el peso. Use una superficie sólida como madera o metal.

¿El soporte DDR1732SAL permite ocultar los cables?

Este modelo no cuenta con un sistema de gestión de cables integrado. Puede usar bridas o canaletas para organizar los cables a lo largo del brazo.

¿Cuál es el alcance del brazo flexible?

El alcance exacto no está especificado, pero este tipo de brazo mide generalmente entre 15 y 30 cm de largo. Permite posicionar la pantalla en un radio limitado.

¿Qué hacer si falta una pieza en el paquete?

Contacte al soporte de Tripp Lite a través de tripplite.com/support. Proporcione el número de modelo y la lista de piezas faltantes. Le enviarán un reemplazo bajo garantía.

MANUAL DE USUARIO DDR1732SAL Tripp Lite

Manual del Propietario

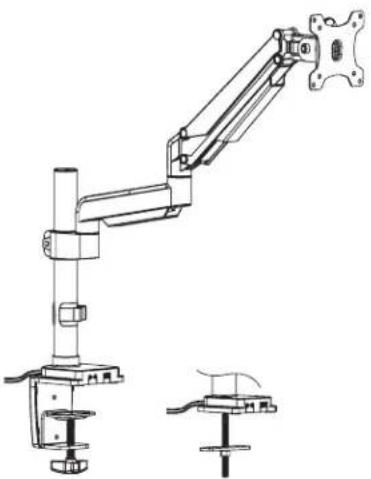

Abrazadera de Escritorio de Brazo Flexible Sencillo, Aluminio

Modelo: DDR1732SAL

English 1 • Français 23 • Pycckn 34 • Deutsch 45

PRECAUCION: NO EXCEDA LA CAPACIDAD DE CARGA MAXIMA INDICADA. IPUEDEN OCURRIR LESIONES SEVERAS O DANOS A LA PROPIEDAD!

75x75
100x100

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609 EE UU · tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

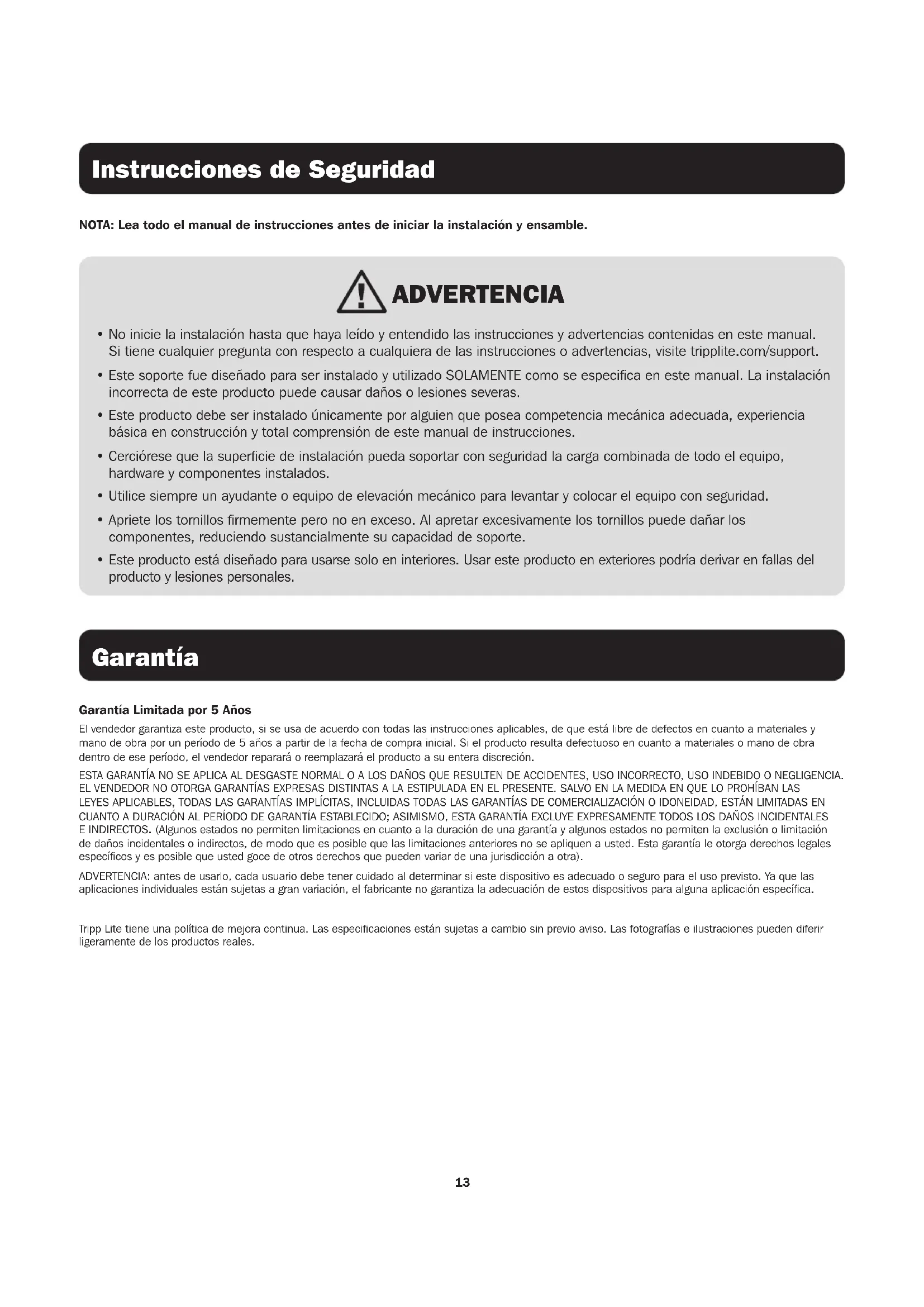

Instrucciones de Seguidad

NOTA: Lea todo el manual de instrucciones antes de iniciaar la instalacion y ensamble.

ADVERTENCIA

• No inicia la instalacion hasta que haya leido y entendido las instrucciones y advertencias contentsas en este manual. Siieneequalquierpregunta con respectoa qualquiera de las instrucciones o advertencias,visite tripblite.com/support.
• Este soporte fue Diseño para ser instalado y utilisé SOLAMENTE como se specifies en este manual. La instalación incorrecta de este producto pueda causar daños o lesiones severas.
• Este produit debe ser instalado unicolemente por alquien que posea competencia mecanica adeuada, experiencia basia en construccion y total comprension de este manual de instrucciones.
• Cerciorese que la superficie de instalacion pueda soportar con seguidad la energia combinada de todo el equipo, hardware y componentes instalados.
• Utilice sempre un幫助 o equipo de elevacion mecancio para levantar y colocar el equipo con seguidad.
• Apriete los tornillos firmamente pero no en excesso. Al apretar excessivamente los tornillos pueda darar los componentes, reduciendo sustancialmente su capacité de soporte.
• Este produit está disnado para usarse solo en interiores. Usar este produit en exteriores podra derivar en fallas del producto y lesiones personales.

Garantía

Garantia Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuando a materiales y mano de obr por un periodo de 5 anos a partir de la fecha de comprar inicial. Si el producto resulta defectuoso en cuando a materiales o mano de obr dentro de ese periodo, el vendedor reparar o reemplazar el producto a su entera disrecion.

ESTA GARANTIA NO SE APLICAL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGARGARNTIAS EXPRESAS DISTINAS A LA ESTIPULADA EN EL PRESENTE.SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUDEAS TODAS LAS GARANTIAS DE COMERCIALIZATION O IDONEIDAD, ESTAN LIMITADAS EN CUANTO A DURATIO AL PERIODO DE GARANTIA ESTABECIDO; ASIMismo, ESTA GARANTIA EXCLIYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES EINDIRECTOS. (Algunos Estados no permiten limitaciones en cuando a la duracion de una garantia y algunos Estados no permiten la exclusion o limitacion de danos incidentales o indirectos, de modo que es posible que leslimitations anterioles no se aplicuen a usted. esta garantia le otorga direchos legales espécificos y es possible que usted goce de otheros direchons que pueeden varir deuna jurisidencia o另一).

ADVERTENCIA: antes de uso, cada 用户 de tener cuidado al determinar si este dispositivo es adequado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adecuacion de these dispositivos para una aplicacion espefica.

Tripp Liteiene una politica de mejora continua. Las specifications estan susetas a carrbo sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.

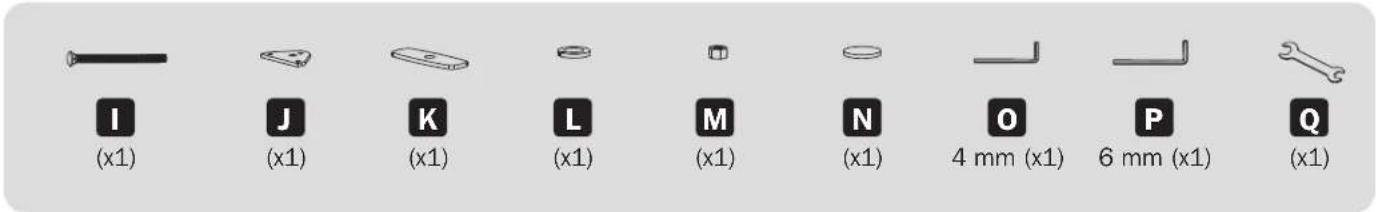

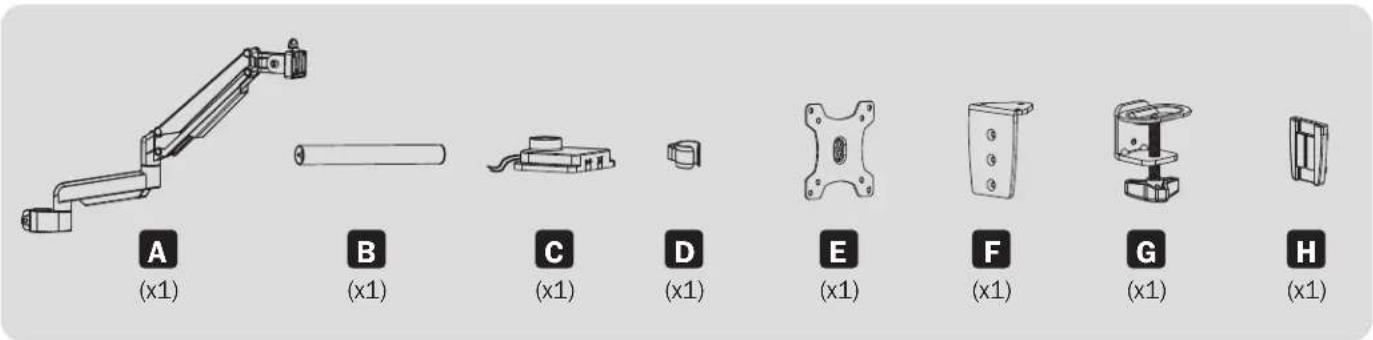

Lista de Comprobación de Componentes

IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recíbido todas las partes de acuerdo con la lista de comprobación de componentes. Si faltase alguna parte o estuviese dañada, visite triplite.com/support para solicitar servicios.

Paquete P

Paquete W Paquete M

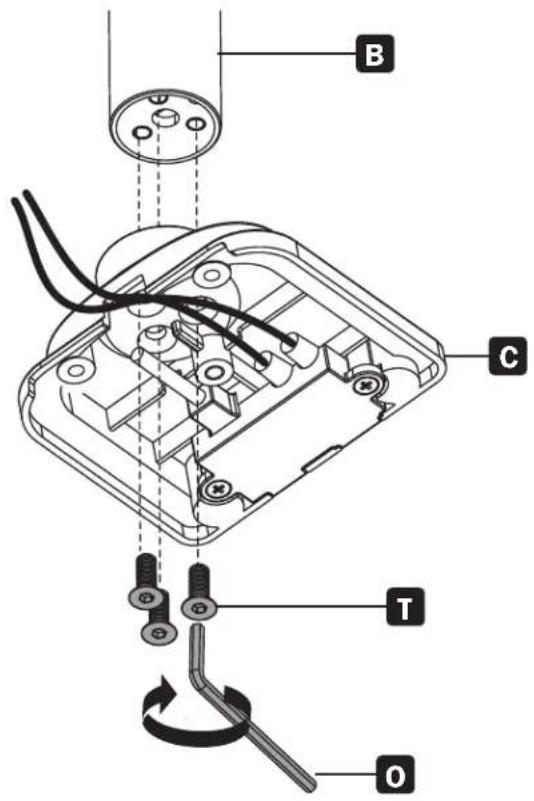

1. Ensemble de Base e Instalacion en Escritorio

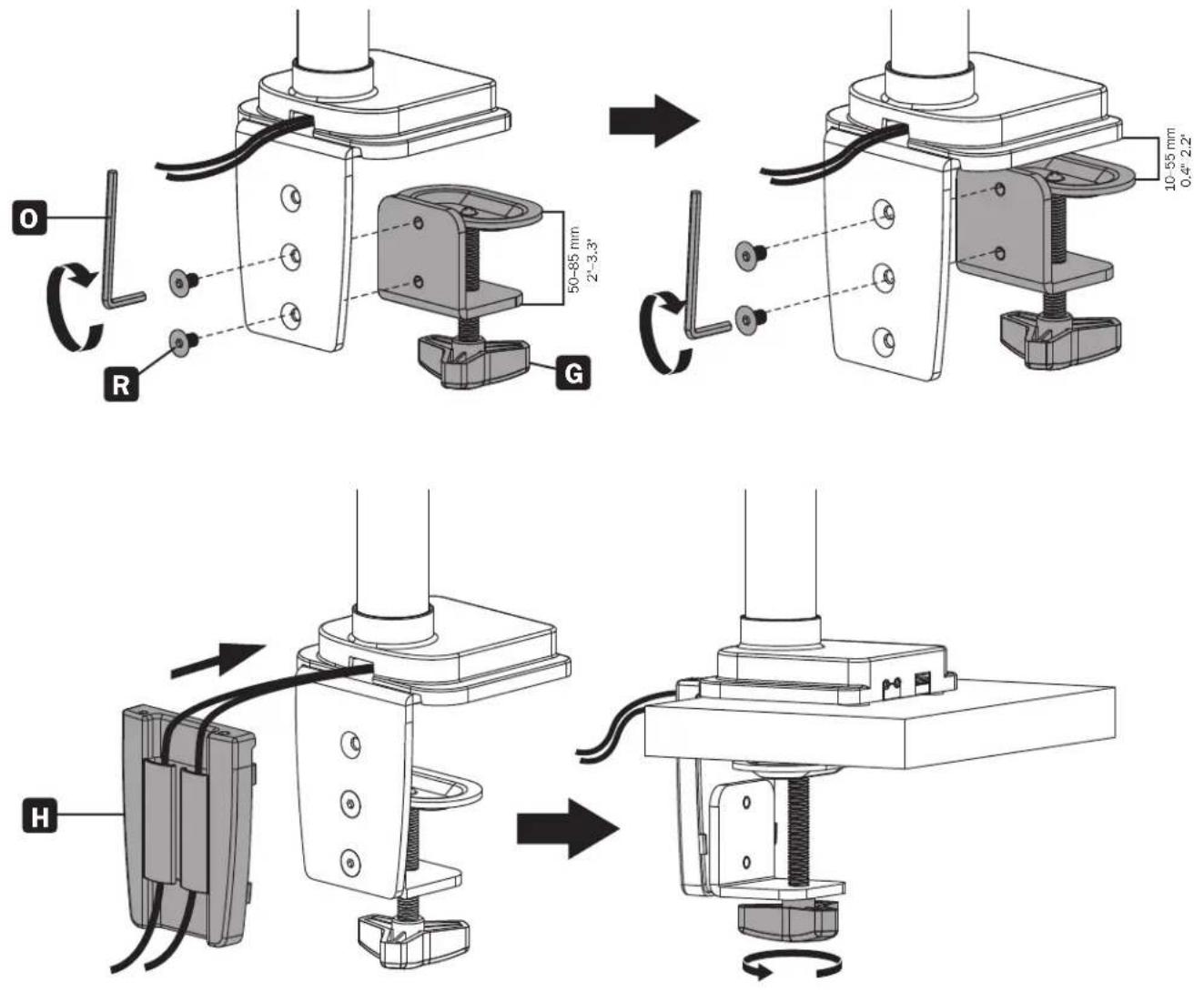

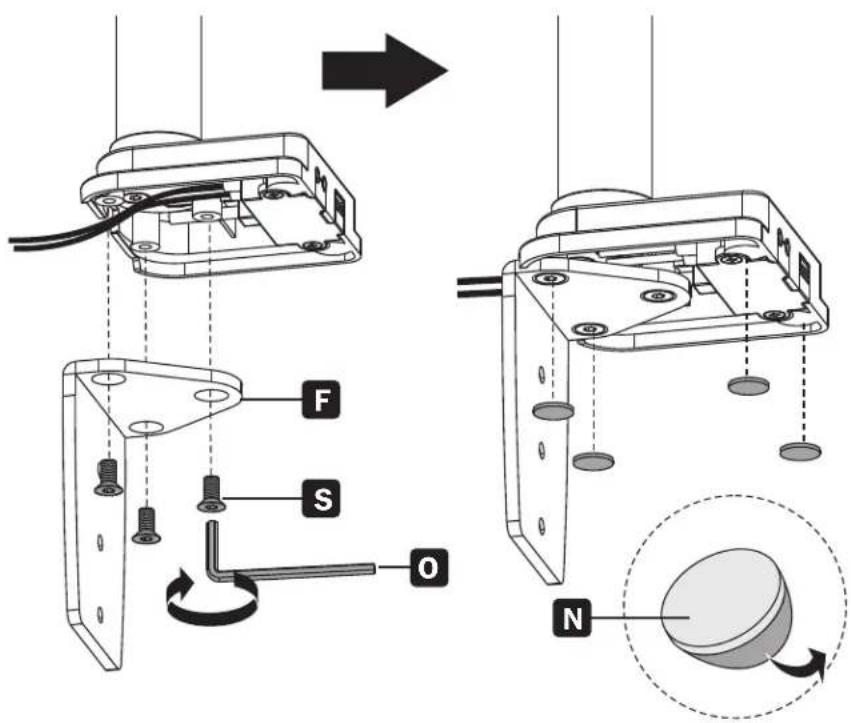

1a. Instalación en el Borde

1. Ensemble de Base e Instalación en Escritorio

1a. Instalación en el Borde

1. Ensemble de Base e Instalación en Escritorio

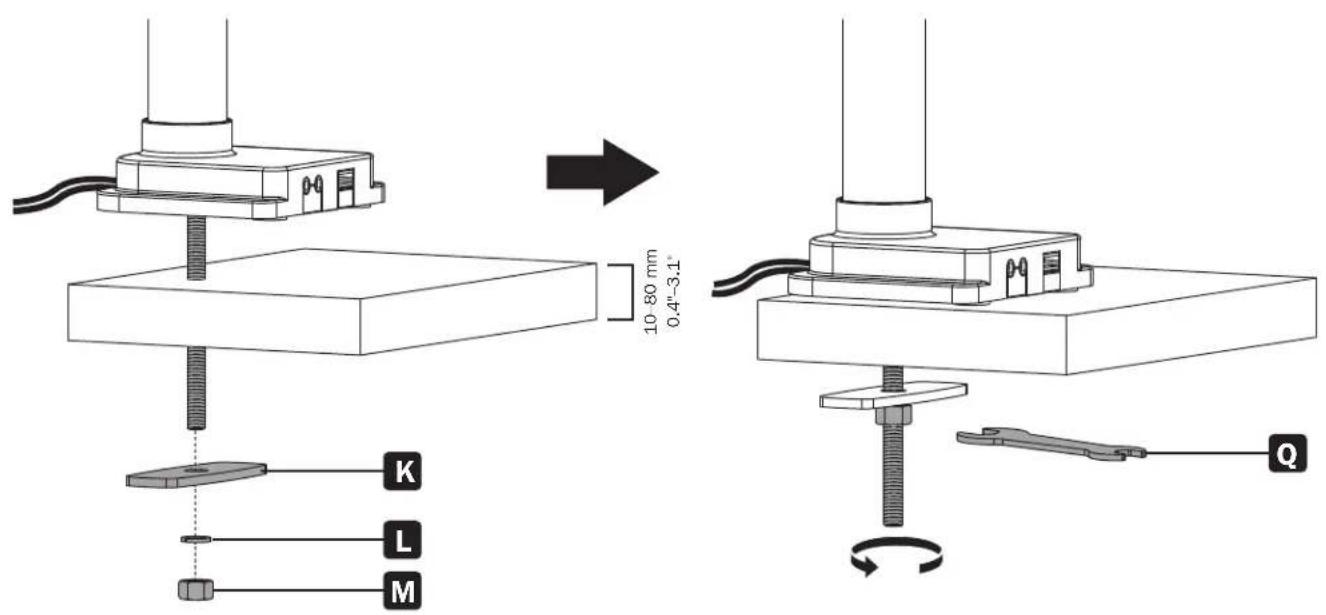

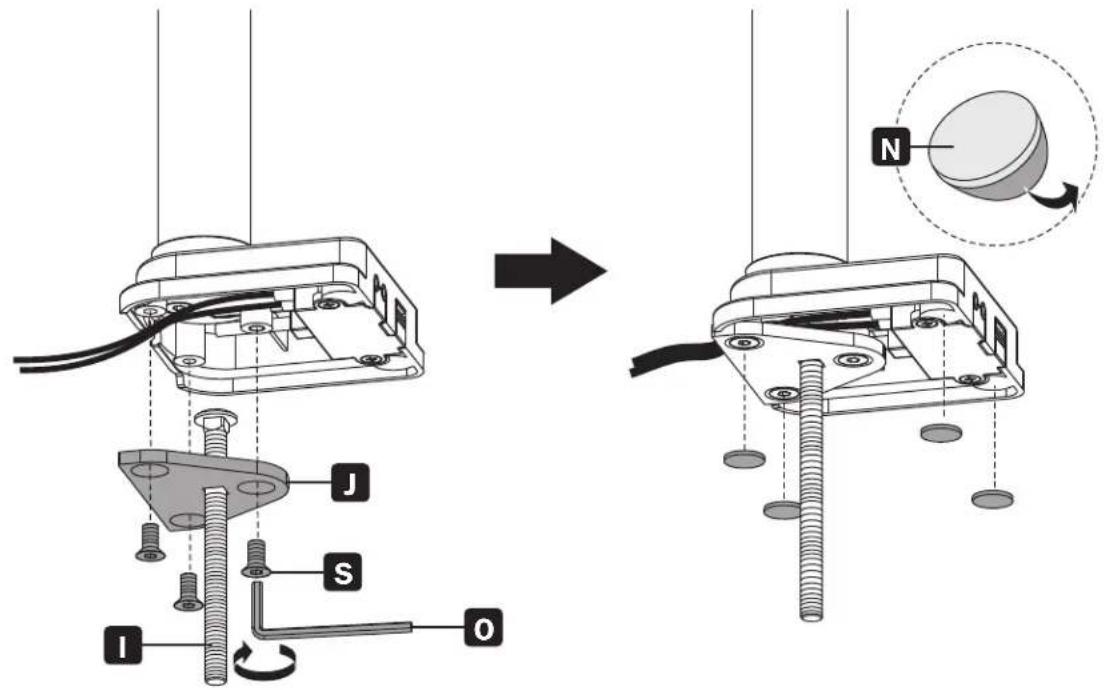

1b. Instalación en Orificio

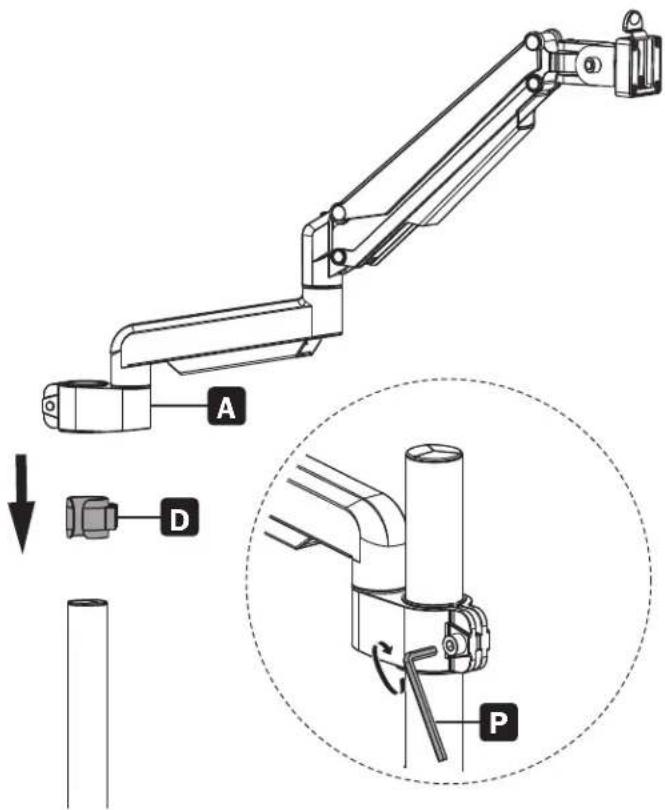

2. Ensemble del Brazo Flexible

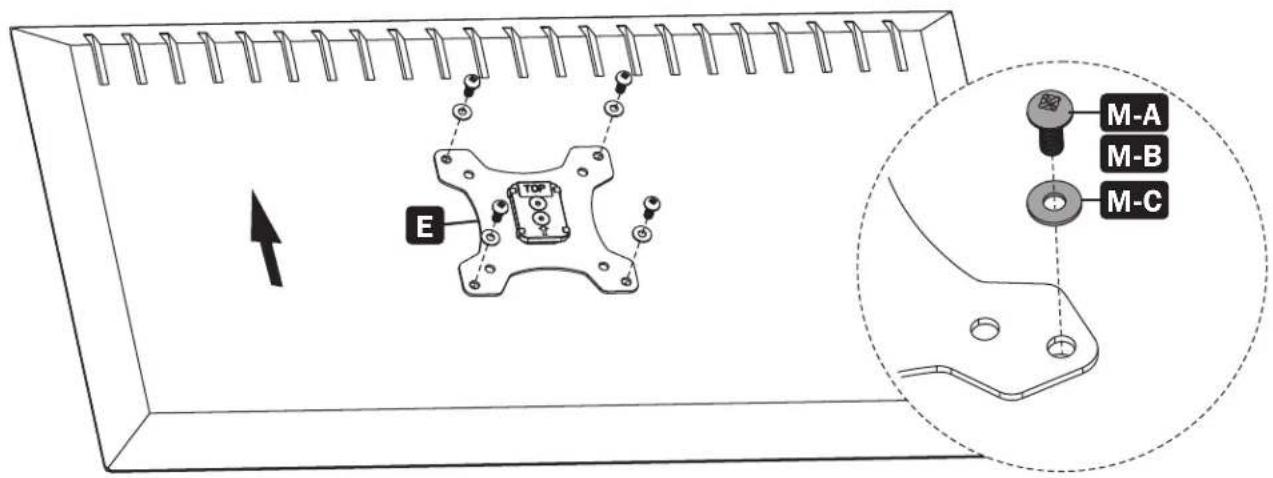

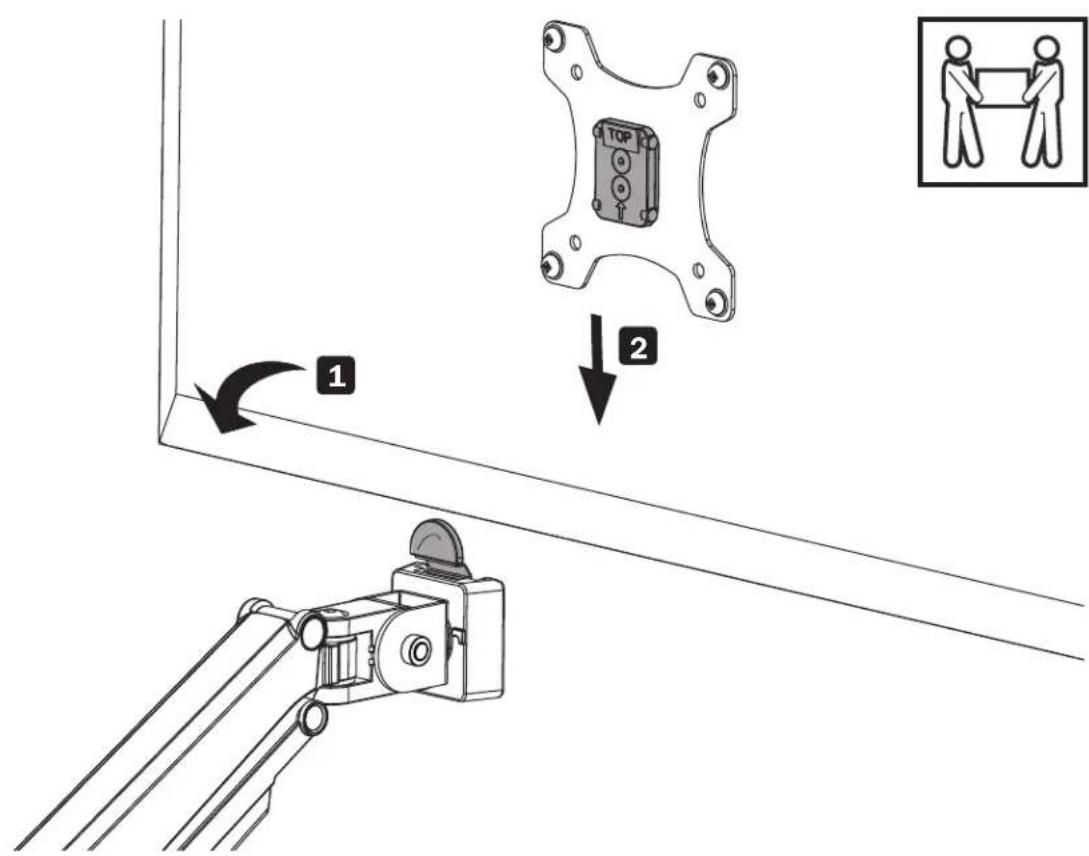

3. Colocacion de la Placa Universal en el Brazo Flexible

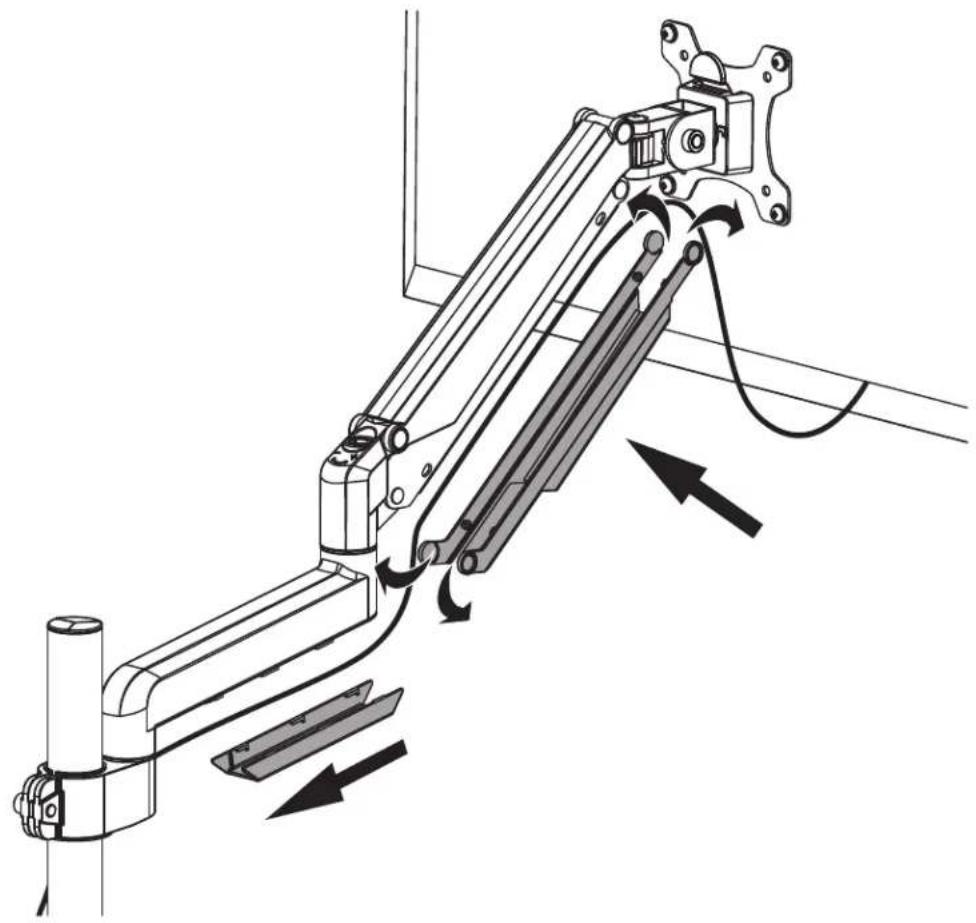

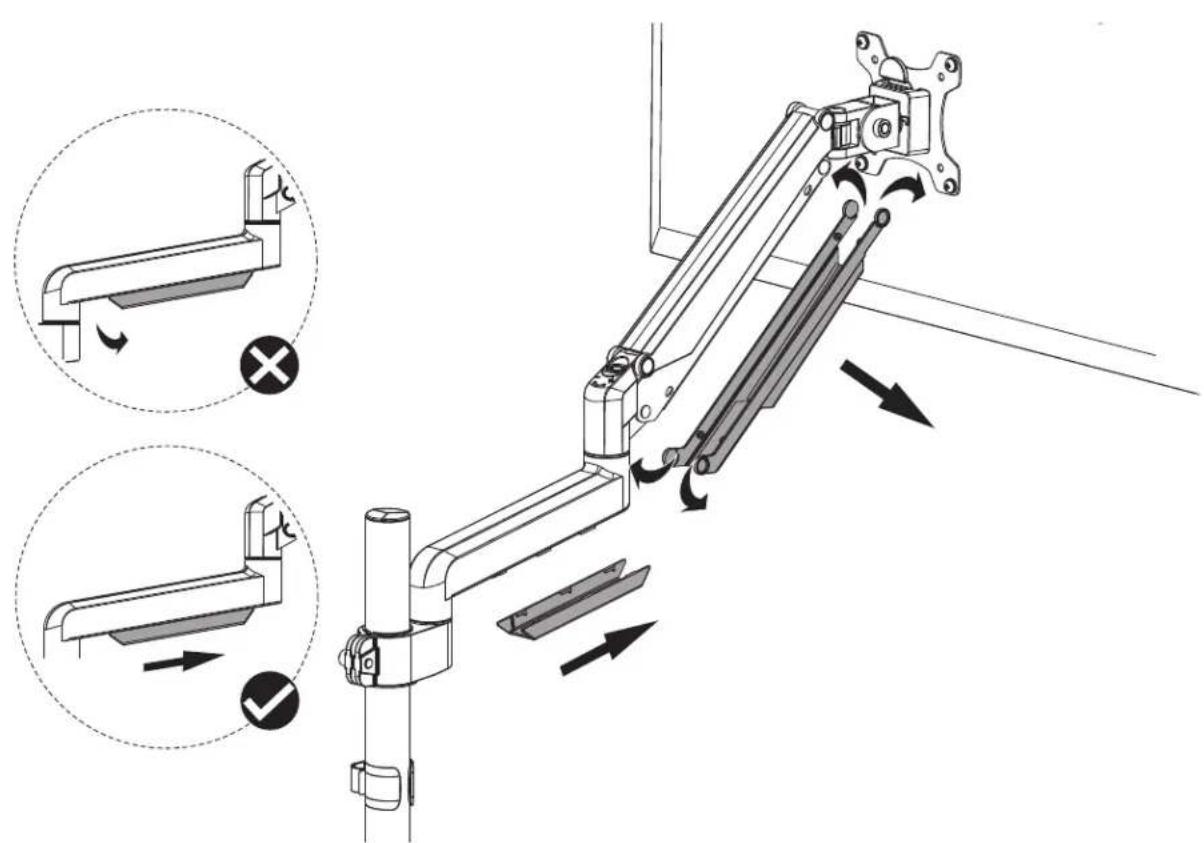

4. Fijación del Brazo Flexible

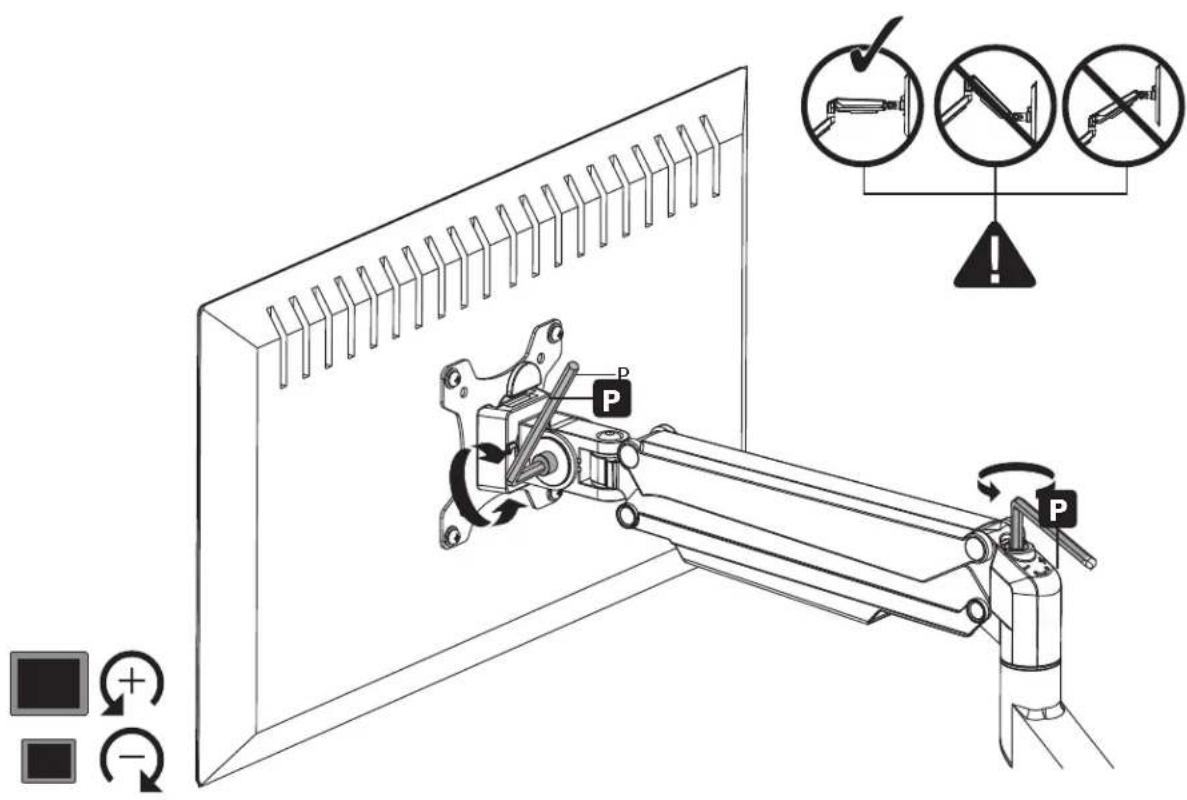

4. Fijación del Brazo Flexible

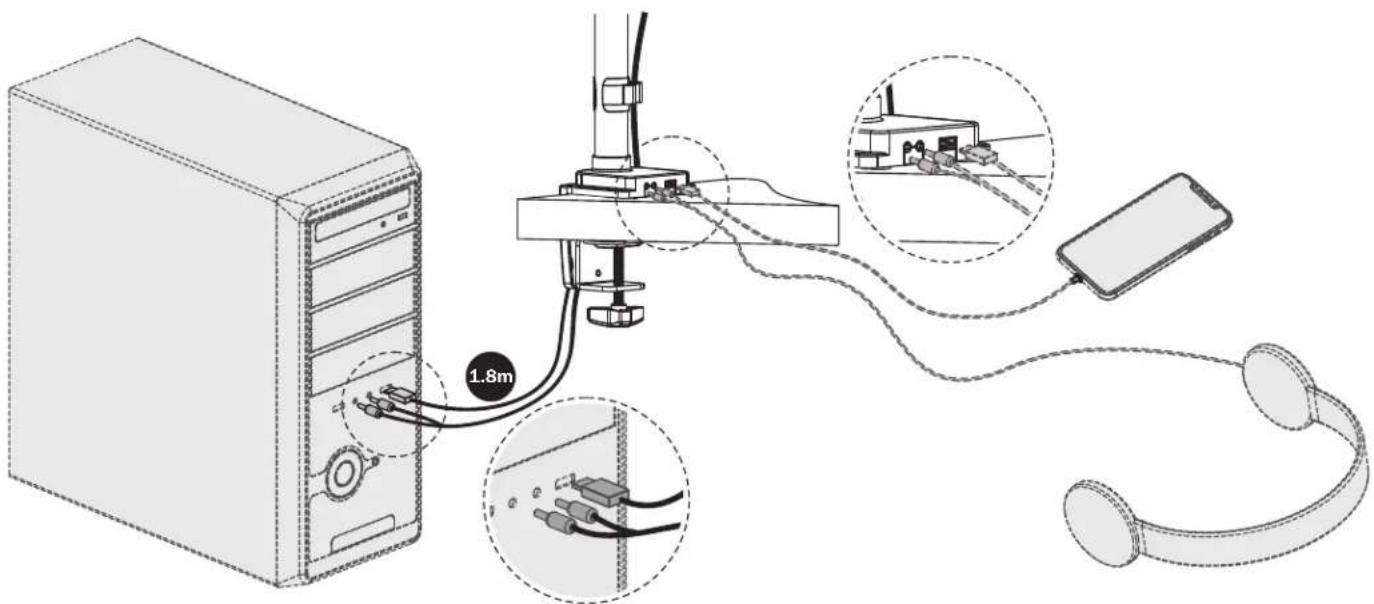

5. Conexión de Periféricos

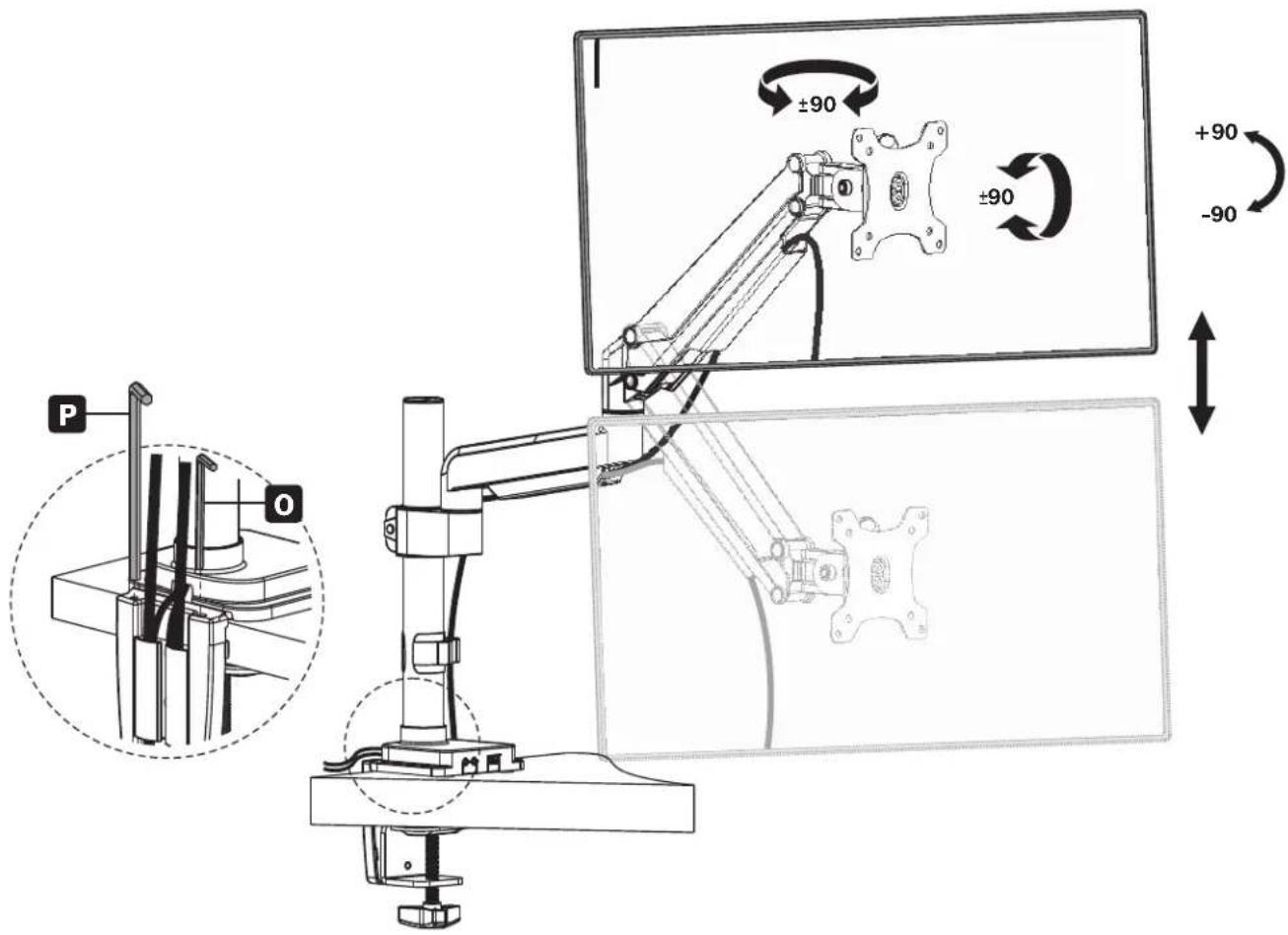

6. Ajuste del Monitor

Mantenimiento

• Comprueba a intervalos regulares (al menos trimestralmente) que el soporte está bien instalado y sea seguro para usarse.
• Si Tiene una pregunta, visite por favor a tripplite.com/support.

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. triplite.com/support

6. Perúnpobka noLoXeHnMoHtopa

Texnueckoe 6cnyxmbHne

-Peyyraepno (He pexke, Yem pa3 B Tpr Mecaua) npOBepaTe HaedxHocb KpeHneHa KpOHteHa I 6e3oNaChoctb eTo HcNoIb3ObaHnA.
B Cnyae Bo3nKHOeHna KaHX-Jin6o BOpocOB nocTeCTpaHmuy www.triplite.com/support.
