MANUAL DE USUARIO SmartPro SMART1500RMXL2UA Tripp Lite

• No purchase necessary. Void where prohibited. Some restrictions apply. See Web site for details. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 18-05-213-933148.indb 20 7/13/2018 1:04:28 PM21 Manual del Propietario Copyright © 2018 Tripp Lite. Todos los derechos reservados. SmartPro es una marca registrada de Tripp Lite. Instrucciones de Seguridad Importantes 22 Instalación 24 Instalación Rápida 26 Instalación Opcional 27 Operación Básica 29 Almacenamiento y Servicio 37 Reemplazo de las Baterías 38 Avisos 40 English 1 Français 41 SmartPro

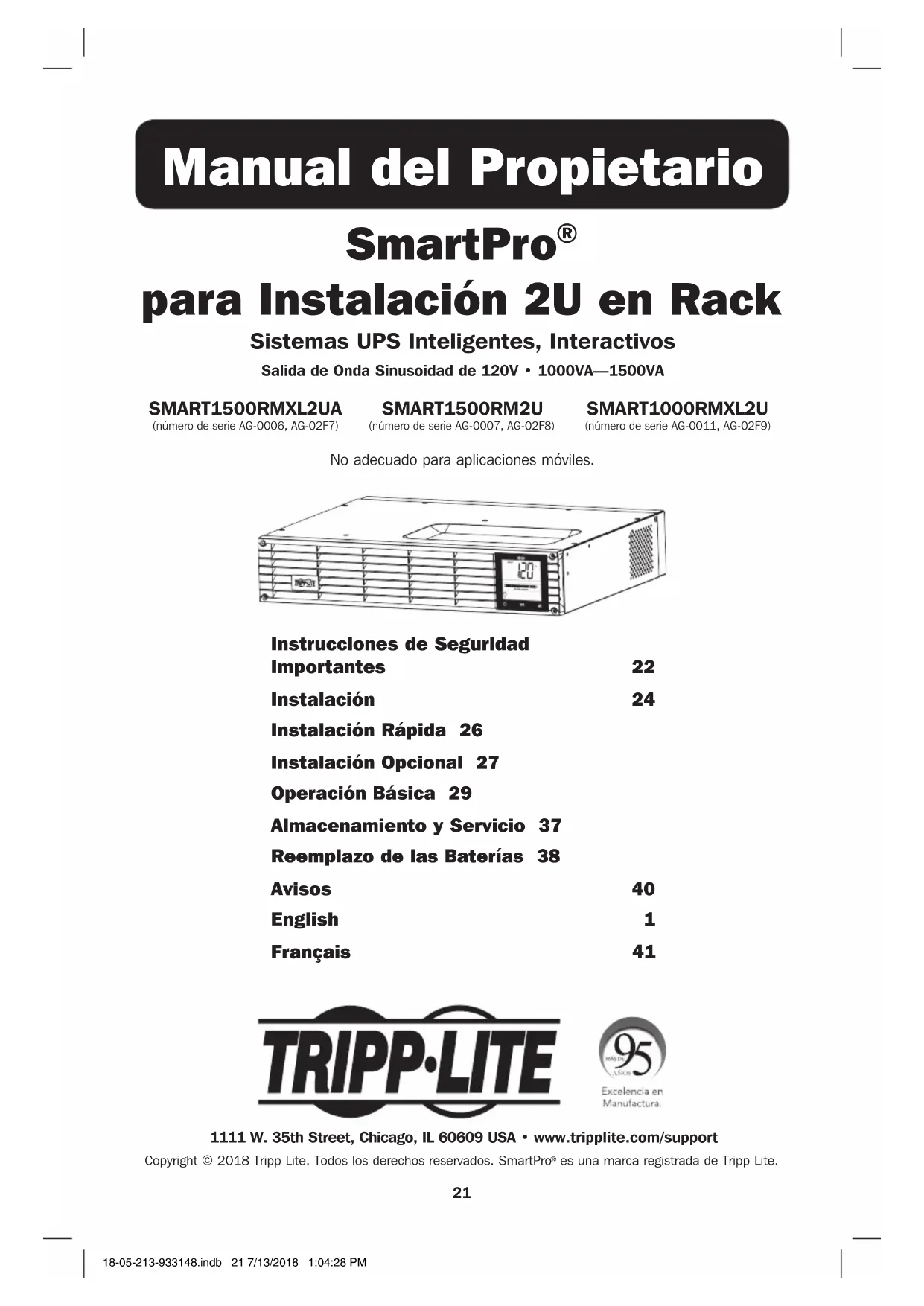

para Instalación 2U en Rack Sistemas UPS Inteligentes, Interactivos Salida de Onda Sinusoidad de 120V • 1000VA—1500VA

Este manual contiene instrucciones importantes que deberán seguirse durante la instalación, el funcionamiento y el almacenamiento de este producto. No adehrirse a estas advertencias puede anular su garantía. Advertencias para la Ubicación del UPS

• Tenga cuidado cuando levante el UPS. Debido al peso considerable de todos los sistema UPS para instalación en rack, deben ayudar al menos dos personal al levantarlos e instalarlos.

• Instale el UPS en interiores, alejado del exceso de humedad o calor, el polvo o la luz solar directa.

• Para obtener un mejor rendimiento, la temperatura ambiente cerca del UPS debe oscilar entre los 0° C y los 40° C (entre 32° F y 104° F).

• Deje espacio suficiente alrededor del sistema UPS para una ventilación adecuada. No obstruya las ventilaciones o las aberturas del ventilador.

• Al instalar el sistema de UPS en posición de torre, asegúrese de que la pantalla LCD esté en la parte superior del UPS, no en la inferior.

• No instale la unidad con el panel frontal o trasero orientado hacia abajo (en cualquier ángulo). Si la instala de esta manera inhibirá gravemente la capacidad de enfriamiento interno de la unidad, lo que eventualmente provocará daños en el producto no cubiertos por la garantía. Advertencias para la Conexión del UPS

• El UPS contiene su propia fuente de energía (batería). Las terminales de salida pueden tener corriente aún cuando el sistema de UPS no esté conectado a una fuente de CA.

• Conecte el UPS a un tomacorriente CA adecuadamente conectado a tierra. No modifique el enchufe del UPS de alguna forma que elimine la conexión a tierra del UPS. No utilice adaptadores que eliminen la conexión a tierra del UPS.

• No enchufe el UPS a sí mismo, lo dañará y anulará la garantía.

• Si conecta el UPS a un generador de CA accionado por motor, el generador debe proporcionar salida filtrada y regulada de grado de computadora. Si conecta el UPS a un generador se anulará el Seguro máximo de por vida.

• Instale de acuerdo con los estándares del Código Eléctrico Nacional ANSI/NFPA 70 y Código Eléctrico Canadiense, Parte I, C22.1.

• Protección de respaldo contra corto circuito y protección contra sobrecorriente es proporcionada por la instalación del edificio para modelos conectados permanentemente.

• Para reducir el riesgo de incendio, conecte solo a un circuito provisto don protección contra sobrecorriente del circuito de bifurcación de acuerdo con el Código Eléctrico Nacional, ANSI/ NFPA 70 y Código Eléctrico Canadiense, Parte I, C22.1. Asegúrese de utilizar protección contra sobrecorriente de 20A máximo para el modelo AGSM7012 y protección contra sobrecorriente máxima de 30A para el modelo AGSM7010, con la especificaciones para la clavija y los equipos, para la instalación.

• La clavija en el cable de alimentación está diseñada para servir como dispositivo de desconexión. Asegúrese que el tomacorriente esté instalado cerca del equipo y sea fácilmente accesible. ¡Precaución! Este UPS recibe energía de más de una fuente. Antes de darle servicio, se requiere la desconexión de las fuentes de CA y CD para desenergizar la unidad. 18-05-213-933148.indb 22 7/13/2018 1:04:28 PM23 Advertencias sobre la conexión de equipos

• No se recomienda usar este equipo en aplicaciones de mantenimiento artificial de vida, donde se puede esperar razonablemente que su falla cause la falla del equipo de mantenimiento de vida o que afecte de manera importante su seguridad o eficiencia.

• No conecte supresores de sobretensiones o cables de extensión al tomacorriente del UPS. Esto puede dañar el UPS y puede afectar las garantías del supresor de sobretensiones y del UPS. Advertencias sobre las baterías

• Las baterías pueden presentar el riesgo de descargas eléctricas y de causar quemaduras por cortocircuitos de alta tensión. Tome las precauciones necesarias. No deseche las baterías en el fuego. No abra el UPS ni las baterías. No haga cortocircuito ni puente en los terminales de la batería con ningún objeto. Antes de cambiar la batería, desenchufe y apague el UPS. Utilice herramientas con mangos aislados. Dentro del UPS no hay partes que el usuario pueda reparar. El reemplazo de baterías debe hacerlo sólo el personal de servicio autorizado utilizando el mismo número y tipo de baterías (ácido-plomo selladas). Tripp Lite ofrece una línea completa de Cartuchos de baterías de reemplazo (R.B.C.) para sistemas UPS. Visite Tripp Lite en la Web en www.tripplite.com/support/battery/index.cfm para buscar la batería de reemplazo específica para su UPS. El tipo RBC también puede encontrarse en la etiqueta fina en la placa de sujeción de la batería.

• Cuando reemplaza la batería mientras el UPS está encendido, éste no podrá proporcionar respaldo de energía en el caso de un apagón u otras interrupciones eléctricas.

• No utilice el UPS sin baterías. Advertencias para la Conexión de la Batería Externa

• Cuando agregue módulos de baterías externos en modelos selectos con conectores para módulos de baterías externos, conecte únicamente módulos de baterías recomendados por Tripp Lite del tipo y tensión correctos. No conecte o desconecte módulos de baterías cuando el UPS está funcionando con energía de la batería. Visite www.tripplite.com/support/battery/index.cfm para localizar los tipos de baterías admitidos por su UPS. Reciclaje de UPS y Baterías Por favor recicle los productos de Tripp Lite. Las baterías usadas en los productos de Tripp Lite son baterías selladas de Plomo-Ácido. Estas baterías son altamente reciclables. Refiérase por favor a sus códigos locales para requerimientos de desecho. Puede llamar a Tripp Lite para reciclar, información al 1-773-869-1234. Puede acudir al sitio Web de Tripp Lite en busca de información actualizada sobre el reciclaje de baterías o cualquier producto de Tripp Lite. Siga por favor este enlace: http://www.tripplite.com/ support/recycling-program/ Instrucciones de Seguridad Importantes 18-05-213-933148.indb 23 7/13/2018 1:04:28 PM24

Instalación (Rack) Instale el equipo en un rack o gabinete de rack de 2 ó 4 postes. El usuario debe determinar la idoneidad de las herramientas y los pasos antes de montarlo. Si las herramientas o los procedimientos no son adecuados para la aplicación, comuníquese con el fabricante del rack o gabinete de rack. Las instrucciones de este manual son para racks comunes y gabinetes de rack y pueden no ser adecuadas para todas las aplicaciones. Nota: Las ilustraciones pueden diferir del modelo. Instalación en 4 Postes

Los pasadores plásticos

incluidos soportarán en forma temporal a los entrepaños vacíos del rack

mientras instala los accesorios de instalación permanente. Inserte un pasador cerca del centro del soporte frontal y trasero de cada estante como se muestra en la imagen. (Cada soporte frontal posee 6 orificios y cada soporte trasero posee 3 orificios). Los pasadores se ajustarán en su lugar. Después de instalar los pasadores, expanda cada entrepaño para que coincidan con la profundidad de los rieles del rack. Los pasadores pasarán a través de los orificios cuadrados en los rieles del rack para soportar los entrepaños. Consulte las etiquetas de la unidad del rack para confirmar que los entrepaños estén nivelados en todas las direcciones. Nota: El borde del soporte de cada entrepaño debe estar orientado hacia adentro.

Asegure los entrepaños

a los rieles de montaje en forma permanente mediante los tornillos y arandelas cóncavas

como se muestra. Coloque la arandela cóncava entre el tornillo y el rack de modo que el tornillo entre primero en la abertura más amplia de la arandela cóncava. Coloque un total de 4 tornillos en el frente y 4 tornillos en la parte posterior. Apriete todos los tornillos antes de continuar. ADVERTENCIA: No intente instalar el equipo hasta que haya insertado y ajustado los tornillos necesarios. Los pasadores plásticos no soportarán el peso del equipo. 18-05-213-933148.indb 24 7/13/2018 1:04:29 PM25

Sujete los soportes de instalación del equipo a los orificios de instalación delanteros del gabinete utilizando las herramientas incluidas con el equipo. Las “orejas” del soporte de instalación deben apuntar hacia adelante. (Algunos equipos pueden contener soportes de instalación integrales o montados previamente).

Con la ayuda de un asistente (si es necesario), levante el equipo y deslícelo en los entrepaños. Sujete los soportes de instalación del equipo a los rieles delanteros de instalación con tornillos y arandelas suministrados por el usuario

Apriete todos los tornillos. Instalación (Torre) ADVERTENCIA: al instalar el sistema UPS en una torre o montaje en pared, cerciórese de que la orientación del panel de la pantalla LCD esté en la parte superior del UPS, no en la inferior. Nota: Para instalar el UPS en una posición vertical (torre), se requiere el accesorio 2-9USTAND (se vende por separado). Gire el panel de la pantalla LCD para facilitar su lectura cuando el UPS está instalado en torre. Inserte en las ranuras un desatornillador pequeño u otra herramienta en cualquier lado del panel. Extraiga el panel, gírelo e insértelo nuevamente en su sitio. Instalación en 2 Postes/Instalación en Pared La instalación en 2 postes requiere un juego de instalación para instalación en rack de 2 postes de Tripp Lite (Modelo: 2POSTRMKITWM, que se vende por sepadado). La instalación en pared requiere un juego para instalación en pared de Tripp Lite (2POSTRMKITWM; se vende por separado). 18-05-213-933148.indb 25 7/13/2018 1:04:31 PM26

Conecte el UPS en un tomacorriente de un circuito dedicado. Nota: Después de enchufar el UPS en un tomacorriente de CA activo, el UPS (en modo de “espera”) cargará automática-mente sus baterías, pero no proporcionará energía a sus tomacorrtientes hasta que se encienda.

Enchufe su equipo en el UPS.*

• Su UPS está diseñado para soportar solamente equipo electrónico. El UPS se sobrecargará si el valor nominal VA para todos los equipos conecta-dos excede la capacidad de salida del UPS. Para localizar las especificaciones de VA de su equipo, búsquelas en las placas de identificación. Si el equipo está numerado en amperes, multiplique el número de amperes por 120 para determinar el VA. (Ejemplo: 1 amp × 120 = 120 VA) Si no está seguro de haber sobrecargado los tomacorrientes del UPS, consulte la descripción del icono LOAD en la sección de la Interfaz de LCD bajo Operación Básica.

Encienda el UPS. Presione y mantenga presionado el botón “ON/OFF/STANDBY” (Encendido/ Apagado/Reserva)

durante un segundo. La alarma emitirá un pitido brevemente después de pasado un segundo. Suelte el botón. Nota: El sistema UPS funcionará adecuadamente desde la puesta en marcha inicial, no obstante, la autonomía máxima de la batería de la unidad solo se alcanzará después de que se haya cargado durante 24 horas. 18-05-213-933148.indb 26 7/13/2018 1:04:32 PM27 4-5

Instalación Opcional Estas conexiones son opcionales. El sistema de UPS funcionará correctamente sin estas conexiones.

Comunicación Serial RS-232 y USB Utilice el cable USB incluido (consulte

) o el cable serial DB9 1b (consulte

) para conectar el puerto de comunicación de la computadora al puerto de comunicación del UPS. Instale el software PowerAlert de Tripp Lite en su compu-tadora, según el sistema operativo instalado.

Conexión de Puerto EPO Esta función opcional es sólo para aquellas aplicaciones que requieren conexión a un circuito de Apagado de Emergencia (EPO) de la instalación. Cuando el UPS está conectado a este circuito, permite el apagado de emergencia del inversor del UPS. Con el cable proporcionado, conecte el puerto de EPO de su UPS (vea

) a un interruptor normalmente cerrado o normalmente abierto proporcionado por el usuario de acuerdo al diagrama de circuito (ver

). El puerto EPO no es un supresor de sobretensiones de línea telefónica, no conecte una línea telefónica a este puerto. 18-05-213-933148.indb 27 7/13/2018 1:04:34 PM28

Instalación Opcional

Conexión de Baterías Externas Su UPS viene con un robusto sistema de batería interna. Las baterías externas se necesitan solamente para extender la autonomía. Use solamente módulos de baterías externas de Tripp Lite con protección contra sobrecorriente. El agregar baterías externas aumentará el tiempo de recarga así como la autonomía. La instalación debe realizarla personal de servicio calificado únicamente. Vea el Manual del Propietario del módulo de batería, para instrucciones completas de instalación. Asegúrese que los cables estén completamente insertados en sus conectores. Durante la conexión de la batería se pueden generar pequeñas chispas; esto es normal. No conecte ni desconecte los módulos de batería cuando el UPS esté funcionando con energía de la batería. Su UPS permite los siguientes módulos de baterías disponibles de Tripp Lite. Póngase en contacto con Soporte al Cliente de Tripp Lite al +1.773.869.1234 para consultar el módulo de baterías externas apropiado que se debe conectar. Módulos de Baterías de 36V

• BP36V15-2U (límite 1)

• BP36V42-3U (ilimitadas) Al instalar su UPS con baterías externas, asegúrese de conectar la cinta de tierra entre los módulos de baterías externas y el gabinete metálico del UPS antes de conectar los cables de dos conductores del módulo de baterías externas. Siga las instrucciones de instalación de acuerdo con el manual del propietario del módulo de baterías externas usando la cinta de conexión a tierra incluida con los módulos de baterías. La ilustración (vea

) muestra la ubicación del Conector de Baterías Externas

del UPS, en donde se inserta el cable de módulo de baterías. Las instrucciones de instalación completas para el módulo de baterías se incluyen en el manual del propietario del módulo de baterías. Asegúrese de que los cables estén completamente insertados en los conectores. Pueden provocarse pequeñas chispas durante la conexión de la batería; esto es normal. No conecte o desconecte módulos de baterías cuando el UPS está funcionando con energía de la batería. ¡PRECAUCIÓN! Al conectar un módulo de batearías externas, cerciórese que la carga de CA no exceda el valor nominal de placa. Algunos modelos son reducidos al conectar un módulo de baterías externas. Vea la placa de identificación del UPS para detalles de la reducción. Al conectar baterías externas al UPS, vaya al sitio de Tripp Lite en www.tripplite.com/en/support/ bpconfig/index.cfm para descargar el software de Utilidades para Módulos de Baterías Externas para configurar su UPS para soporte externo. Nombre de modelo Potencia (en Watts) sólo con baterías internas Potencia (en Watts) con baterías externas acopladas

1. El tiempo de respaldo se recalculará automáticamente una vez que se complete el proceso de la

Herramienta para Módulo de Baterías Externas.

2. Si la instalación ya no incluirá baterías externas, el UPS puede configurarse para trabajar sin baterías

externas mediante la pantalla de LCD. Para detalles, consulte la sección de Control de Calibraciones de Baterías Externas bajo Operación Básica.

Si se desinstalan los módulos de baterías externas, el UPS debe recalibrarse a “SIN BATERÍAS EXTERNAS” mediante la interfaz de LCD o el Programa de Configuración de Baterías Externas disponible en el sitio de red de Tripp Lite. La omisión en este punto puede originar daño a las baterías internas debido a una sobrecarga. 18-05-213-933148.indb 28 7/13/2018 1:04:34 PM29 Nota: Esta imagen de la pantalla LCD se presenta con todos los íconos iluminados. Bajo circunstancias normales solamente los íconos seleccionados estarían iluminados. Operación Básica Interfaz de LCD Pantalla de 3 Dígitos: Esta pantalla se usa generalmente para mostrar valores para una pantalla dada de “Desplegado” o “Control”. Botón “ON/OFF”

• Para ENCENDER el UPS: Después de enchufar el UPS en un tomacorriente de CA activo, el UPS (en modo de “espera”) cargará automáticamente sus baterías, pero no proporcionará energía a sus tomacorrientes hasta que se encienda. Con el UPS enchufado en un tomacorriente de CA, oprima y sostenga por un segundo el botón “ON/OFF”.* El UPS sonará una vez para indicar el estado de encendido. Suelte el botón.

• Para arrancar en frío el UPS: si no hay energía de la red pública, usted puede “arrancar en frío” el UPS (es decir, encendiéndolo y alimentando energía por un período limitado de tiempo mediante sus baterías), oprimiendo y manteniendo presionado el botón “ON/OFF” por un segundo.* El UPS emitirá un bip para indicar el estado de encendido. Suelte el botón.

• Para APAGAR el UPS: Con el UPS encendido y recibiendo alimentación, oprima y sostenga por 2.5 segundos el botón “ON/OFF”.* El UPS sonará una vez para indicar el estado APAGADO. Desconecte después el UPS del tomacorriente. El UPS estará completamente apagado.

• Si el usuario oprime sin querer el botón ON/OFF, puede cancelar temporalmente la función de apagado si sigue oprimiendo el botón ON/OFF hasta que el UPS emita un bip y entonces, sin soltarlo, oprimiendo momentáneamente el botón MODE o el botón ENTER/MUTE. Una vez liberados ambos botones, el UPS permanecerá encendido. Botón “MODE” Para activar la vista de las pantallas de energía y las opciones de menú de control, toque este botón. Para detalles, consulte “Desplegado de Condiciones de Energía” y “Opciones de Menú de Control”.

• Puede usarse junto con el botón ON/OFF para cancelar la función de apagado. Consulte instrucciones anteriores de “Botón ON/OFF”.

• Puede usarse junto con el botón ENTER/MUTE para reestablecer el Modo de Fábrica del LCD. Consulte la “Opciones del Menú de Control.” 18-05-213-933148.indb 29 7/13/2018 1:04:35 PM30 Operación Básica Botón “ENTER/MUTE” Para conmutar las opciones de parámetros mientras se visualiza una opción del menú de control, toque este botón. La alarma de falla de energía del UPS también puede silenciarse temporalmente tocando este botón. Una vez silenciada, una alarma sonará nuevamente automáticamente para indicar condiciones de batería baja y ya no puede silenciarse.*

• Puede usarse junto con el botón ON/OFF para cancelar la función de apagado. Consulte las instrucciones anteriores de “Botón ON/OFF”.

• Puede usarse junto con el botón ENTER/MUTE para reestablecer el Modo de Fábrica del LCD. Consulte las instrucciones de “Botón ON/OFF”.

• Nota: Está disponible la operación silenciosa libre de alarma configurando la alarma en desactivar (ver la sección de OPCIONES DEL MENÚ DE CONTROL / ACTIVAR- DESACTIVAR ALARMA). Capacidad de la Batería: Se activará en todos los modos de “Desplegado”, pero no se muestra en los modos de “Control”. Entrada de CA: Indica que la unidad está funcionando en el modo en Línea suministrando energía de CA al equipo conectado a la salida. Alimentación por Batería: Destellará para indicar que el UPS no está recibiendo alimentación de CA y está funcionando en modo de inversor. El icono de Alimentación por Batería se usa también junto con el icono EVENTS para indicar eventos sobre la batería. Icono de Reemplazo de Batería: En caso de que expiren las baterías del UPS y requieran reemplazo, este icono y el icono de advertencia destellarán. Este icono destellará también después de un auto-diagnóstico fallido (para más información, vea la sección de OPERACIÓN BÁSICA / OPCIONES DEL MENÚ DE CONTROL / AUTO-DIAGNÓSTICO). Advertencia: Destellará para permitir al usuario saber que debe tomarse una acción inmediata:

1. Para Reemplazar la Batería. Los iconos de Reemplazo de Batería y

Advertencia destellan durante cualquier modo normal de “Desplegado”.

2. Para Sobrecarga: Destellaran los iconos de Carga, Advertencia y Porcentaje

de Carga, la alarma sonará repetidamente y la pantalla LCD cambiará del modo seleccionado por el usuario al modo de Porcentaje de Carga. La indicación de Sobrecarga está disponible en los modos de CA y de batería. ¡PRECAUCIÓN! Cualquier condición de sobrecarga que no sea corregida inmediatamente por el usuario puede causar que se apague el UPS y deje de alimentar energía en el caso de un apagón o caída de voltaje. Icono EVENTS: Mostrado junto con el icono AVR y los iconos BATT para indicar el número de eventos ocurridos sobre batería o AVR. Alarm Off: Indica que la alarma está desactivada. 18-05-213-933148.indb 30 7/13/2018 1:04:35 PM31 Operación Básica Alarm On: Indica que la alarma está activada. Icono INPUT: Indica que el valor de 3 dígitos desplegado es el voltaje de alimentación. Icono OUTPUT: Indica que el valor de 3 dígitos desplegado es el voltaje de salida. Icono LOAD: Se muestra en dos modos:

1. Mostrado junto con el icono de % y el valor de 3 dígitos para indicar el

porcentaje de carga.

2. Mostrado junto con KHW/Día y el valor de 3 dígitos para indicar el consumo

3. Para indicar una sobrecarga destellarán tanto el icono LOAD como el icono

de advertencia. Icono BATT: Se muestra en dos modos:

1. Icono BATT (mostrado junto con el icono % y el valor de 3 dígitos) indica la

capacidad de la batería en %.

2. El icono BATT se muestra con el icono TEST para indicar el modo de auto-

diagnóstico o el modo de control. Icono %: Indica unidades de %. Icono TEST: Mostrado junto con el icono BATT para indicar que el UPS está realizando un autodiagnóstico. Icono RUNTIME: Mostrado junto con el icono de MIN y el valor de 3 dígitos para indicar el tiempo de autonomía en minutos. Icono MIN: Indica unidades de minutos.

1. Mostrado junto con el icono de RUNTIME y el valor de 3 dígitos para indicar

el tiempo de respaldo por batería en minutos.

2. Mostrado junto con el valor de 3 dígitos (INFORMACIÓN DE “LCD”) para

indicar el brillo mínimo. Icono VWA: Es un icono multipropósito que indica unidades de Volts, VA, Watts o Amperes (Se mostrarán V, VA, W o A). Icono K: Mostrado en conjunto con el W para indicar Kilowatts. Se usa también en conjunto con los iconos WH y /DAY para indicar Kilowatts Hora por Día. Iconos de H y /DAY: Mostrados en conjunto don “K” y “W” para indicar Kilowatts Hora por día (KWH/DAY). Icono de Sensibilidad: se muestra para calibrar la sensibilidad de la línea de entrada de CA. Las calibraciones de sensibilidad disponibles son 100% (normal = sin demora), 50% (media demora) y 25% (demora competa). 18-05-213-933148.indb 31 7/13/2018 1:04:35 PM32 Icono SCROLL: Cuando está activado, la pantalla recorrerá automáticamente cada modo de desplegado del LED con un intervalo de cada dos segundos. Si se oprime un botón mientras está activo el modo de Scroll (desplazamientp/ recorrido), la función de desplazamiento se detendrá por 10 segundos para permitir al usuario hacer selecciones del menú antes de reinicial el desplazamiento. Icono de Regulación Automática de Voltaje (AVR): Indica que el voltaje de alimentación de CA es bajo o alto y que la función de AVR está reforzando o recortando activamente la alimentación. El icono AVR se usa también junto con el icono EVENTS para indicar eventos del AVR. Icono de BATERÍA EXTERNA (Modelos Selectos): Desplegado sólo cuando está activo el CONTROL DE CALIBRACIÓN DE BATERÍA EXTERNA. Icono de CAPACIDAD de la BATERÍA: Usado para describir mejor la grafica de barras de la capacidad de la batería. Operación Básica Desplegado de las Condiciones de Energía Use el botón para avanzar a través de las condiciones de energía.

1. Voltaje de Entrada 2. Voltaje de Salida

Autonomía Estimado (in minutes)

• La Potencia de Carga se despliega en watts hasta “999” y entonces se desplegará en Kilowatts. ** El uso de Kilowatts Hora por día informa del consumo de potencia del equipo conectado al UPS en KWH en un ciclo de 24 horas. Oprima y sostenga el botón Por 4 segundos para reestablecer el acumulador a “0.” Nota: Cuando el UPS está en el modo de batería (la energía se suministra a la salida mediante las baterías), el icono BATTERY estará encendido en la pantalla en vez del icono AC INPUT. Los valores mostrados son valores aleatorios que se utilizan como referencia de ejemplo. 18-05-213-933148.indb 32 7/13/2018 1:04:35 PM33 Operación Básica Opciones del Menú de Control Activar/Desactivar Alarma Toque repetidamente el botón Para avanzar hasta que la pantalla LCD presente el icono . Oprima el botón para seleccionar activar o desactivar el modo de alarma. La última opción mostrada antes de navegar. Nota: El desactivar la alarma mediante esta opción del menú de control silenciará la alarma bajo todas las condiciones, incluyendo las condiciones de batería baja. Brillo del LCD Toque repetidamente el botón para avanzar hasta “LCD.” Oprima el botón para seleccionar retroiluminación media (predeterminada), retroiluminación alta o retroiluminación atenuada. La última opción desplegada antes de navegar fuera de este menú será la calibración seleccionada. Nota: El brillo predeterminado de fábrica está calibrado en medio. Siempre que se oprima un botón. El LCD activará la calibración de brillo alto. Después de dos minutos de inactividad, la luz de respaldo regresará al ajuste seleccionado hasta que se oprima un botón. Autodiagnóstico Toque repetidamente el botón para avanzar hasta la pantalla TEST BATT. Oprima el botón para iniciar la prueba. El diagnóstico durará aproximadamente 10 segundos a medida que el UPS cambia a batería para probar la capacidad con una carga. Una vez terminado el diagnóstico, la pantalla indicará PAS o BAD (Aprobado o Malo) por 20 segundos y después regresará a la pantalla inicial. El equipo conectado puede permanecer encendido durante el diagnóstico. No desconecte su UPS para probarlo, esto eliminará la conexión eléctrica a tierra de seguridad. Control de Scroll (Recorrido de Pantalla) Esta calibración está colocada normalmente en “OFF.” Al colocar este control en “ON”, el usuario puede seleccionar la opción para cambiar automáticamente la pantalla con cada condición de operación del UPS (como Voltaje de entrada, Voltaje de salida y Autonomía). Toque repetidamente el botón para avanzar hasta la pantalla Scroll como se mostró anteriormente. Oprima el botón para avanzar a la siguiente opción disponible. La última opción desplegada antes de navegar fuera de este menú será la calibración seleccionada. Nota:

1. Cada condición se muestra en intervalos de 2 segundos.

2. Si se oprime un botón mientras está activo el modo de Scroll (desplazamiento/recorrido), la función de

recorrido se detendrá por 10 segundos para permitir al usuario hacer selecciones del menú. 18-05-213-933148.indb 33 7/13/2018 1:04:35 PM34 Eventos de Batería en Uso Esta función permite al usuario ver el número de veces que el UPS ha experimentado un evento de batería en uso. Para reiniciar el contador a “0,” oprima el botón

Operación Básica Toque repetidamente el botón para avanzar hasta la pantalla de eventos de batería en uso, como se mostró anteriormente. Nota: El valor mostrado es un valor aleatorio usado como ejemplo. Eventos de AVR Esta función permite al usuario ver el número de veces que el UPS ha experimentado un evento de Regulación Automática de Voltaje. Para reiniciar el contador a “0,” oprima el botón

Toque repetidamente el botón para avanzar a la pantalla de Sensibilidad, como se muestra abajo. Nota: El valor mostrado es un valor aleatorio usado como ejemplo. Sensibilidad de Energía Esta calibración se establece normalmente al 100%, para permitir que el UPS proporcione protección máxima contra distorsiones de onda en su alimentación de CA. Cuando se producen esas distorsiones, el UPS normalmente cambiará a alimentación de onda sinusoidal pura de las reservas de la batería durante el tiempo en que la distorsión esté presente. En algunas áreas con alimentación de servicio público muy deficiente o donde la alimentación de entrada del UPS llegue de un generador de respal-do, frecuentes caídas del voltaje y/o distorsión crónica de onda puede provocar que el UPS cambie a batería con demasiada frecuencia, agotando las reservas de la misma. Podrá reducir la frecuencia en que el UPS cambia a batería debido a distorsiones de onda o caídas de voltaje intentando distintas configuraciones para este indicador. A medida que se reduce la calibración, el UPS se vuelve más tolerante a las variaciones en la forma de onda de la alimentación de CA. Nota: Cuando intente con diversas configuraciones, haga funcionar los equipos conectados en modo de prueba seguro de manera que el efecto de las distorsiones en el equipo en la salida del UPS pueda evaluarse sin interrumpir las opera-ciones críticas. El experimento debe durar lo suficiente para asegurar que se encuentren todas las condiciones de alimentación esperadas. 18-05-213-933148.indb 34 7/13/2018 1:04:35 PM35 YES Operación Básica Toque repetidamente el botón para avanzar hasta la pantalla de Sensibilidad, como se mostró en la página anterior. Oprima el botón para avanzar a través de las opciones. La última opción desplegada antes de navegar fuera de este menú será la calibración seleccionada. Control de Calibración de Batería Externa (Modelos Selectos) Esta opción del menú de control sólo aparece cuando el UPS se configura usando el software de manejo de la batería externa y está indicando “YES” en la pantalla de control LCD de la batería externa. Esta calibración se establece normalmente en “YES.” La única opción de configuración disponible de la interfaz de LCD es para cambiar el parámetro de baterías externas de “YES” a “NO”. Nota: Para información acerca de la configuración del UPS para operación con batería usando el software de Batería Externa, consulte la sección de Instalación Opcional. Toque repetidamente el botón para avanzar hasta la pantalla de Batería Externa, como se mostró anteriormente. Para seleccionar el UPS para “NO” Batería Externa, oprima y sostenga el botón durante 3.5 segundos. Nota: El cálculo de Autonomía se basa en este parámetro. Se recalculará la autonomía de manera automática, una vez que el parámetro de batería externa se configure para “NO” usar baterías externas. Restablecimiento del Modo de Fábrica Las calibraciones del LCD pueden restablecerse al modo de fábrica sosteniendo simultáneamente los botones MODE y ENTER/MUTE por 5 segundos mientras está en cualquier modo de pantalla. PRECAUCIÓN: Esta acción no puede deshacerse. El usuario deberá reconfigurar el UPS para baterías externas si la instalación del UPS incluye baterías externas. 18-05-213-933148.indb 35 7/13/2018 1:04:36 PM36 15A 120V

Operación Básica Otras Características del UPS (Panel Posterior) Salidas de CA: Todos los modelos incluyen tomacorrientes NEMA 5-15R. Estos tomacorrientes alimentan a su equipo conectado con energía de línea de CA durante la operación normal y energía de batería durante apagones y caídas de voltaje. El UPS protege a los equipos conectados a estos tomacorrientes contra sobretensiones dañinas, picos y ruidos en la línea. Si usted tiene una conexión serial o USB a su UPS, puede reiniciar remotamente el equipo conectado, apagando y encendiendo los tomacorrientes mediante el software PowerAlert de Tripp Lite. Los tomacorrientes están distribuidos en uno o más bancos de carga (Etiquetados “LOAD 1,” etc.) que pueden encenderse y apagarse en forma remota, sin que se interrumpa la energía para el equipo conectado a los otros tomacorrientes. Los tomacorrientes etiquetados “UNSWITCHED” (sin interruptor) no pueden apagarse en forma remota. Puertos de Comunicaciones (USB o RS-232): Estos puertos conectan su UPS a cualquier estación de trabajo o servidor. Utilícelos con el software PowerAlert de Tripp Lite y los cables incluidos para permitir que la computadora guarde los archivos automáticamente y el equipo se apague durante un apagón. Use además el software PowerAlert para monitorear una amplia variedad de condiciones de alimentación de CA y de operación del UPS. Consulte el manual del software PowerAlert o comuníquese con el Servicio al cliente de Tripp Lite para obtener más información. Consulte “Comunicaciones seriales USB y RS-232” en la sección “Instalación opcional” para obtener instrucciones de instalación. Puerto EPO (Apagado de Emergencia): Su UPS cuenta con un puerto EPO que puede utilizarse para conectar el UPS a un interruptor de cierre de contacto para permitir el apagado de emergencia del inversor. Consulte Instalación Opcional. Ranura para Accesorios: Remueva de esta ranura la pequeña cubierta para poder instalar accesorios opcionales para controlar y monitorear el sistema UPS en forma remota. Consulte el manual del accesorio para obtener instrucciones de instalación. Póngase en contacto con Soporte al Usuario de Tripp Lite al [phone] para obtener más información, incluyendo una lista de productos SNMP, para administración de redes y conectividad disponibles. Conector de Batería Externa (opcional en modelos selectos): Utilícelo para conectar los módulos de baterías externas de Tripp Lite para obtener autonomía adicional. Consulte las instrucciones disponibles con el módulo de baterías para obtener información completa sobre la conexión y advertencias de seguridad. Visite www.tripplite.com/support/battery/index.cfm para localizar los tipos de baterías admitidos por su UPS. Interruptor automático de alimentación: Su UPS contiene un interruptior automático que la protege. Si se disparan uno o más interruptores automáticos, retire algo de la carga en el(los) circuito(s), y después reestablézcalos oprimiendo el(los) interruptor(es) automático(s). Tornillo de Conexión a Tierra: Utilícelo para conectar los equipos que requieren conexión a tierra del chasis. 18-05-213-933148.indb 36 7/13/2018 1:04:36 PM37 Almacenamiento y Servicio Almacenamiento Antes de almacenar su UPS, apáguelo completamente: con el UPS encendido y recibiendo alimentación de línea, oprima y sostenga el botón “ON/OFF” durante dos segundos (sonará brevemente una alarma después de transcurrido el intervalo); entonces, desconecte el UPS del tomacorrientes de la pared. Si almacena el UPS durante un extenso período, recargue las baterías una vez cada tres meses: conecte el UPS a un tomacorriente de pared, permita que se cargue durante 12 horas y, luego, desconéctelo y vuelva a colocarlo en almacenamiento. Si deja sus baterías de UPS descargadas por un período prolongado, sufrirán una pérdida de capacidad permanente. Servicio Tripp Lite también pone a su disposición una gran variedad de garantías extendidas y programas de servicio en el sitio. Para obtener más información sobre mantenimiento, visite www.tripplite.com/support. Antes de enviar el producto a mantenimiento, siga estos pasos:

1. Revise los procedimientos de instalación y operación descritos en este manual para asegurarse

de que el problema de servicio no se origina en una mala comprensión de las instrucciones.

2. Si el problema continúa, no se comunique ni devuelva el producto al distribuidor. En su lugar,

visite www. tripplite.com/support.

3. Si el problema requiere servicio, visite www.tripplite.com/support y haga clic en el vínculo Product

Returns (Devoluciones de productos). Desde aquí usted podrá solicitar un número de Returned Material Authorization (RMA) (Autorización para devolución de material), que se requiere para servicio. Este sencillo formulario en línea le preguntará los números de modelo y serie de su unidad, junto con información adicional general del comprador. Usted recibirá por correo electrónico el número RMA y las instrucciones para el envío. Esta garantía no cubre ningún daño (directo, indirecto, especial o consecuencial) que el producto sufra durante el envío a Tripp Lite o un centro de servicio autorizado por Tripp Lite. Los productos que se envían a Tripp Lite o un centro de servicio autorizado por Tripp Lite debe tener prepagos los cargos de envío. Escriba el número RMA en el exterior del paquete. Si el producto se encuentra dentro del período de garantía, adjunte una copia del recibo de venta. Envíe el producto para servicio a través de un transportador asegurado a la dirección que se le proporcione cuando solicite el RMA. 18-05-213-933148.indb 37 7/13/2018 1:04:36 PM38

Reemplazo de las Baterías Bajo condiciones normales de operación, las baterías originales de su UPS durarán muchos años. Antes de reemplazar las baterías, consulte la sección de Seguridad. Las baterías están diseñadas para reemplazarse mientras funcionan (por ej., dejando el sistema de UPS en modo ENCENDIDO), pero algunos integrantes del personal de servicio técnico calificado tal vez quieran poner el UPS en modo APAGADO y desconectar el equipo antes de continuar. Nota: Consulte la etiqueta en la placa de sujeción de la batería para ver el número de parte R.B.C. Procedimiento de reemplazo (RBC93-2U) de batería SMART1500RMXL2UA, SMART1500RM2U y SMART1000RMXL2U

Retire la Placa de Sujeción de la Batería

Desconecte las Baterías

Desmonte las Baterías Para Reciclado Primero,

retire la fila izquierda de baterías. Después,

deslice la fila derecha de baterías hacia la izquierda y desmóntelas. 18-05-213-933148.indb 38 7/13/2018 1:04:38 PM39

Reemplazo de Baterías

Coloque las Baterías Nuevas Primero, instale la fila de baterías insertándolas, presionando hacia adelante y enganchándolas.

Conecte las Baterías Acople ambos juegos de conectores como se muestra: negro con negro y rojo con rojo.

Vuelva a Colocar la Placa de Sujeción de la Batería

Vuelva a Colocar el Panel Frontal 18-05-213-933148.indb 39 7/13/2018 1:04:39 PM40 Conformidad con las regulaciones sobre números de identificación Con el objeto de cumplir con las regulaciones de certificaciones e identificación, a su producto Tripp Lite se le ha asignado un número de serie único. Puede encontrar el número de serie en la etiqueta o placa de identificación del producto, junto con todas las marcas de aprobación e información necesarias. Cuando solicite información de cumplimiento de este producto, siempre haga referencia al número de serie. El número de serie no debe confundirse con el nombre de marca o el número de modelo del producto. Tripp Lite tiene la política de mejora continua. Las especificaciones del producto están sujetas a cambios sin notificación previa. Nota Sobre Etiquetado Se usan dos símbolos en la etiqueta. V~ : Voltaje CA V : Voltaje CD Avisos 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 18-05-213-933148.indb 40 7/13/2018 1:04:39 PM41 Manuel du propriétaire 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2018 Tripp Lite. Tous droits réservés. SmartPro est une marque de commerce enregistrée de Tripp Lite. Consignes de sécurité importantes 42 Montage 44 Installation rapide 46 Installation en option 47 Fonctionnement de base 49 Entreposage et service 57 Remplacement des batteries 58 Avis 60 English 1 Español 21 Systèmes d’ASC 2U intelligents, en attente active, montés en bâti SmartPro

estimée (en minutes)
